Машины постоянного тока Тема урока Генераторы независимого параллельного

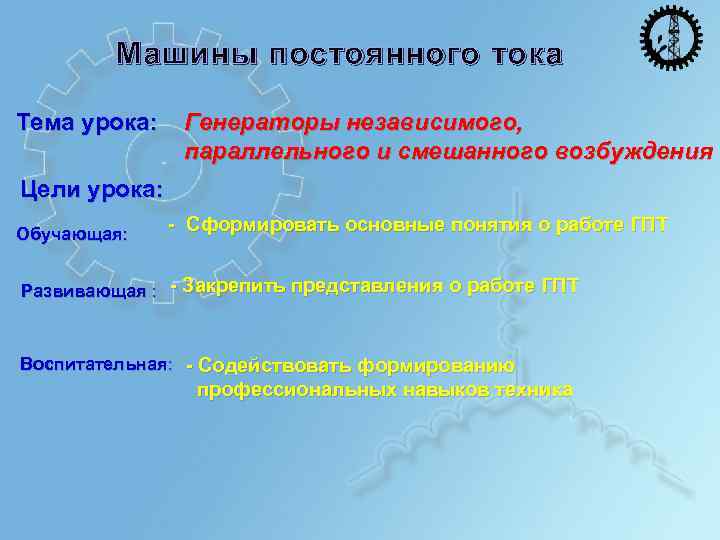

Машины постоянного тока Тема урока: Генераторы независимого, параллельного и смешанного возбуждения Цели урока: Обучающая: - Сформировать основные понятия о работе ГПТ Развивающая : - Закрепить представления о работе ГПТ Воспитательная: - Содействовать формированию профессиональных навыков техника

Генераторы постоянного тока

Основные понятия Fэм ω М 0 М 1 ω М 1 М Fэм

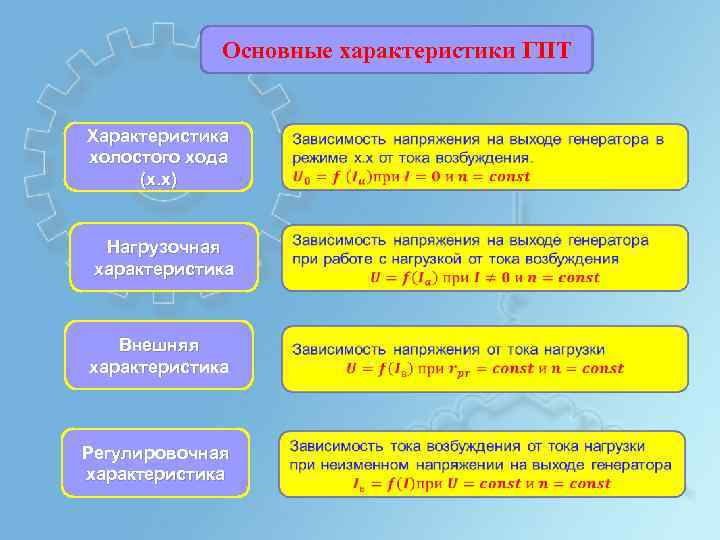

Основные характеристики ГПТ Характеристика холостого хода (х. х) Нагрузочная характеристика Внешняя характеристика Регулировочная характеристика

Генераторы независимого возбуждения +U 0 max +Iв b -Iв а 0 - U 0 max -U 0

Генераторы независимого возбуждения Внешняя характеристика Нагрузочная характеристика U d U 0 c Uном Х. Х U U 0 Uном b нагрузка a f 0 Iв 3 Iв 2 e Iв 1 Iв 0 Iном Iв Регулировочная характеристика Iв. ном Iв 0 Iном 0 I I

Генераторы параллельного возбуждения U 0 A Х. Х α 0 В Iв

Генераторы параллельного возбуждения Внешняя характеристика Характеристика самовозбуждения U 0 Uном Внезапное К. З n 0 Iк Iном Iкр I nкр nном Условия самовозбуждения Нагрузочная характеристика Остаточный магнетизм МДС обмотки совпадает по Регулировочная характеристика направлению с потоком остаточного магнетизма

Генераторы смешанного возбуждения Внешняя характеристика для компенсации падения напряжения в линии U UНОМ 2 UНОМ 1 Внешняя характеристика IК I IНОМ Внешняя характеристика при встречном включении ОВ

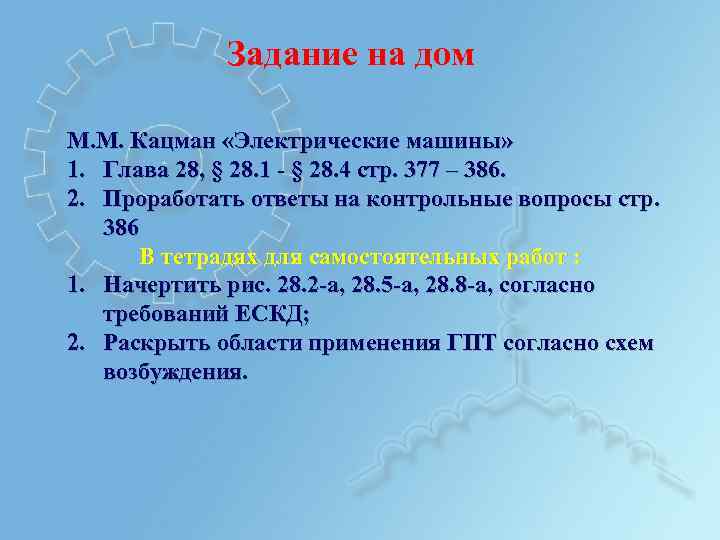

Задание на дом М. М. Кацман «Электрические машины» 1. Глава 28, § 28. 1 - § 28. 4 стр. 377 – 386. 2. Проработать ответы на контрольные вопросы стр. 386 В тетрадях для самостоятельных работ : 1. Начертить рис. 28. 2 -а, 28. 5 -а, 28. 8 -а, согласно требований ЕСКД; 2. Раскрыть области применения ГПТ согласно схем возбуждения.
