МАШИНЫ ПОСТОЯННОГО ТОКА ЛЕКЦИЯ 3_1 Магнитная цепь машины

МАШИНЫ ПОСТОЯННОГО ТОКА. ЛЕКЦИЯ 3_1 Магнитная цепь машины постоянного тока при холостом ходе

Магнитная цепь машины постоянного тока (при холостом ходе) 2

Принцип расчета магнитной цепи Точное вычисление этого линейного интеграла на практике затруднительно, поэтому магнитную цепь разбивают на участки: воздушный зазор, зубцы, спинку якоря, полюсы, ярмо, в пределах которых напряженность Н можно принять постоянной. Тогда интеграл можно заменить суммой, отдельные слагаемые которой представляют собой намагничивающие силы названных участков цепи, а вся сумма - полную намагничивающую силу машины на пару полюсов. 3

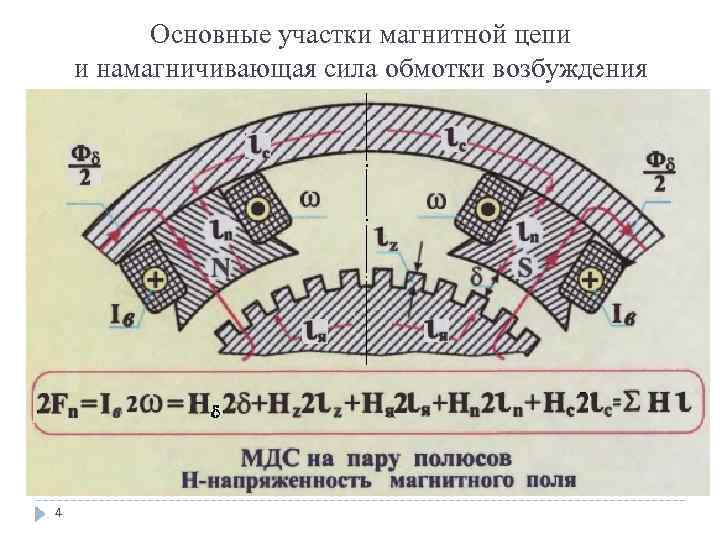

Основные участки магнитной цепи и намагничивающая сила обмотки возбуждения 4

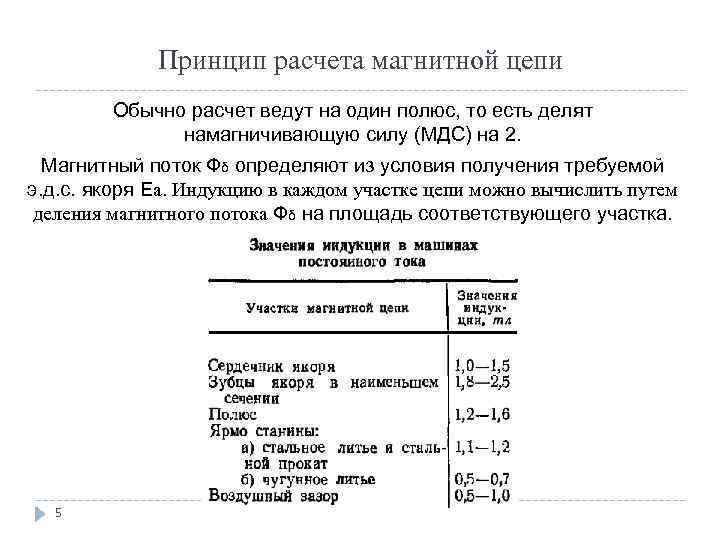

Принцип расчета магнитной цепи Обычно расчет ведут на один полюс, то есть делят намагничивающую силу (МДС) на 2. Магнитный поток Фδ определяют из условия получения требуемой э. д. с. якоря Еа. Индукцию в каждом участке цепи можно вычислить путем деления магнитного потока Фδ на площадь соответствующего участка. 5

Принцип расчета магнитной цепи Для ферромагнитных участков, зная индукцию каждого участка, напряженность магнитного поля Н определяют по кривым намагничивания материала, из которого изготовлен этот участок, например: Для воздушного зазора зависимость В(Н) линейна: В=µµ 0 Н. У воздуха μ ≈ 0, поэтому напряженность определяют по формуле Н δ=В/µ 0, где µ 0 = 4π∙ 10 6

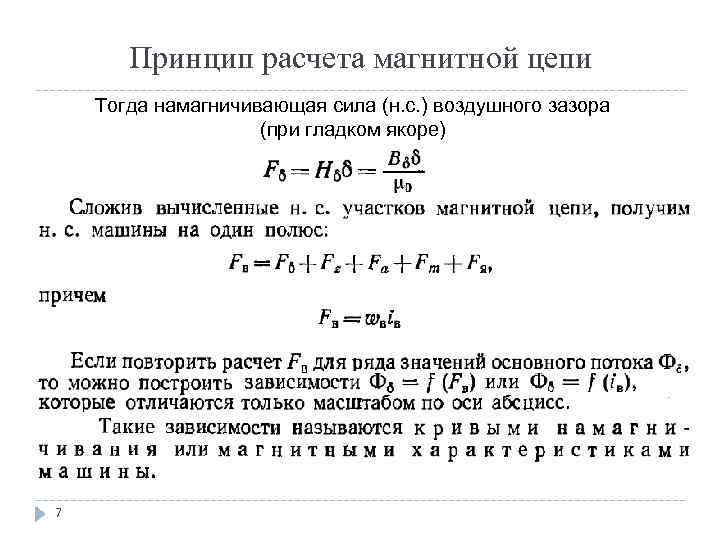

Принцип расчета магнитной цепи Тогда намагничивающая сила (н. с. ) воздушного зазора (при гладком якоре) 7

Коэффициент насыщения магнитной цепи: 8

Поток рассеяния полюсов Часть потока полюсов замыкается не через зазор δ, это поток рассеяния. - поток рассеяния - коэффициент рассеяния 9 σ = 1, 1 − 1, 4 С учетом рассеяния надо увеличить рассчитанную н. с. Fв обмотки возбуждения
