Машины и орудия для обработки почвы
ВОПРОС № 1. Задачи обработки почвы. Основной задачей обработки почвы является регулирование ее структуры сложения и объемной массы. Оптимальной является объемная масса 1, 1… 1, 3 г/см 3 при которой обеспечивается хороший водный, воздушный и тепловой режимы необходимые для развития и роста растения. Кроме изменения объемной массы почвы с помощью обработки решается и ряд других ЗАДАЧ: 1. Борьба с сорняками – подрезанием их или присыпанием почвой. 2. Сохранение почвенной влаги. 3. Заделка растительных остатков. 4. Равномерное распределение удобрений в корнеобитаемом слое. 5. Выравнивание поверхности или создание гребней, гряд (для ряда культур). 6. Борьба с переуплотнением подпахотного горизонта 7. Защита почвы от эрозии (ветровой и водной).
Вопрос № 2 ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕСЫ ПРИ ОБРАБОТКЕ ПОЧВЫ 1. ЛУЩЕНИЕ – мелкое рыхление стерни с целью провоцирования сорняков к всходам для их последующей запашки. Осуществляется лущильниками, дисковыми боронами или дискаторами.

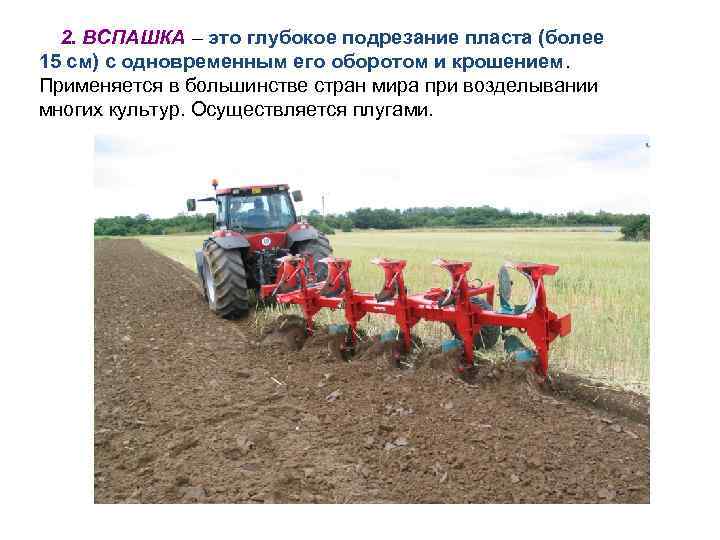

2. ВСПАШКА – это глубокое подрезание пласта (более 15 см) с одновременным его оборотом и крошением. Применяется в большинстве стран мира при возделывании многих культур. Осуществляется плугами.
3. КУЛЬТИВАЦИЯ – мелкое (менее 15 см) рыхление почвы с одновременным уничтожением сорной растительности. Машины, выполняющие эту работу, называются культиваторами.
4. БОРОНОВАНИЕ – мелкое рыхление почвы с одновременным перемешиванием частиц и выравниванием поверхности почвы. Осуществляется боронами.

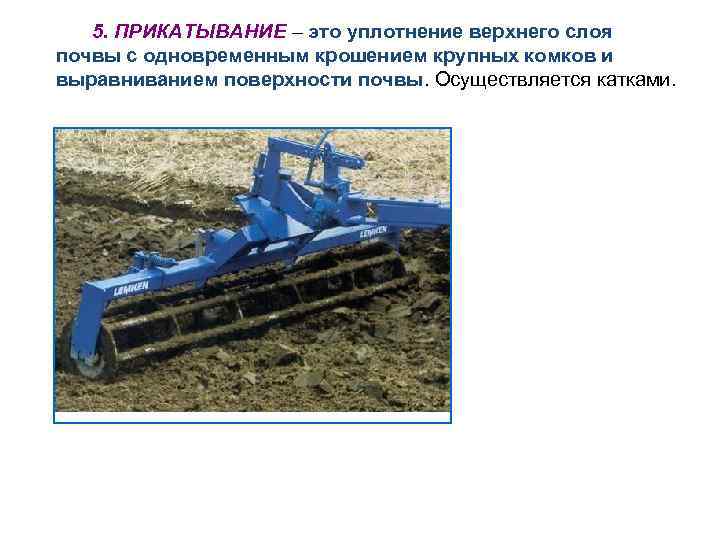

5. ПРИКАТЫВАНИЕ – это уплотнение верхнего слоя почвы с одновременным крошением крупных комков и выравниванием поверхности почвы. Осуществляется катками.
6. ГЛУБОКОЕ РЫХЛЕНИЕ – без оборота пласта применяют на полях, где почвы подвергаются ветровой эрозии. При этой обработке на поверхности поля остается стерня (до 90%), которая защищает почву от выдувания. Осуществляется глубокое рыхление рыхлителями, имеющими лапы или плужные корпуса без отвалов, а также чизельными плугами и плоскорезами.
7. ШЛЕЙФОВАНИЕ – выравнивание поверхности.
8. ФРЕЗЕРОВАНИЕ — рыхление и интенсивное перемешивание почвы. Осуществляется фрезами и чаще всего применяется на задернелых и болотных почвах, где плугом почву разрыхлить нельзя.

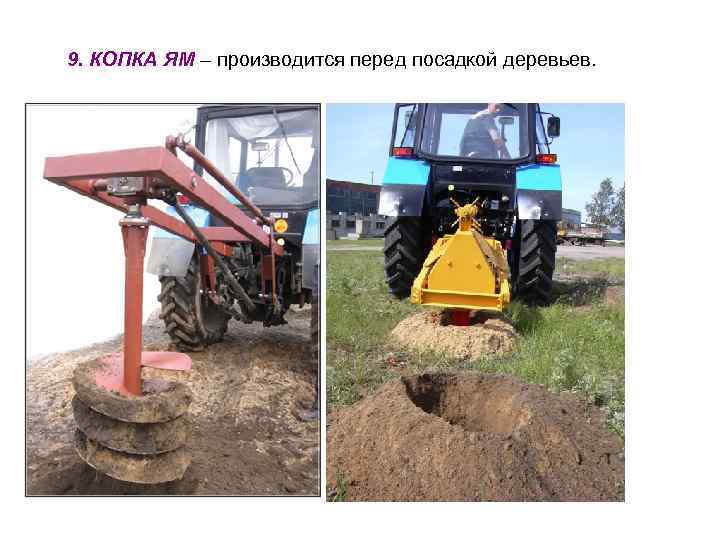

9. КОПКА ЯМ – производится перед посадкой деревьев.

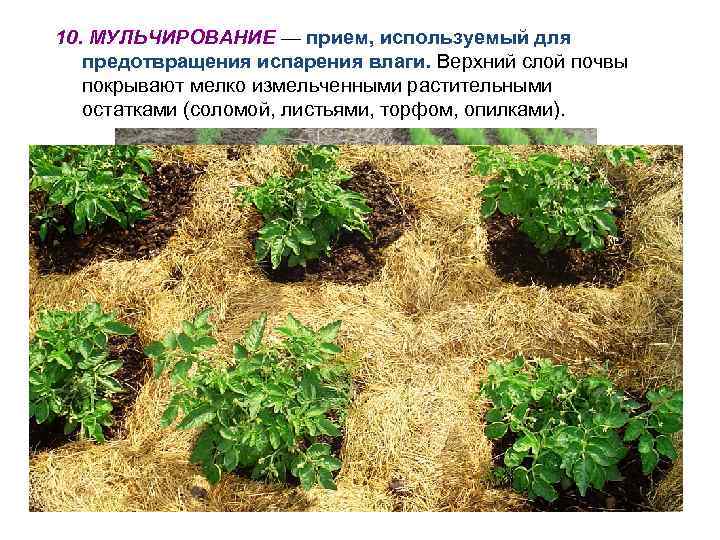

10. МУЛЬЧИРОВАНИЕ — прием, используемый для предотвращения испарения влаги. Верхний слой почвы покрывают мелко измельченными растительными остатками (соломой, листьями, торфом, опилками).

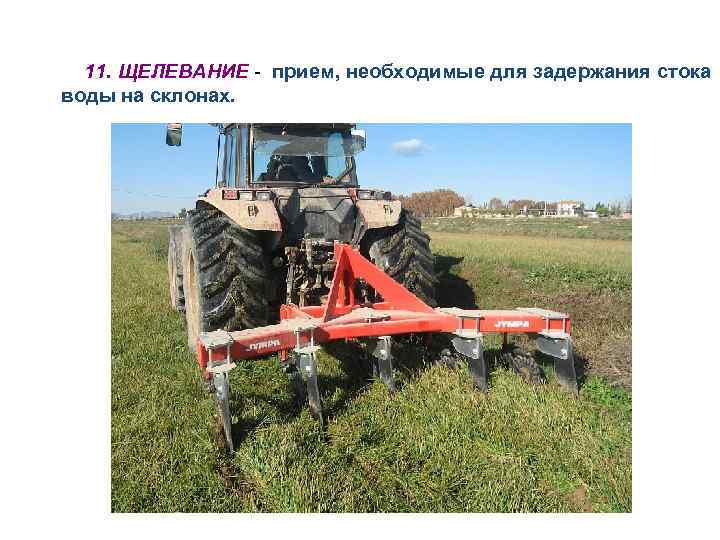

11. ЩЕЛЕВАНИЕ - прием, необходимые для задержания стока воды на склонах.
Один или несколько приемов обработки почвы образуют ВИДЫ ОБРАБОТКИ ПОЧВЫ: В практике существует несколько видов обработки почвы: 1. ПРЕДВАРИТЕЛЬНАЯ – предшествует основной обработке и служит для улучшения ее качества (лущение стерни. фрезерование дернины и др. ).
2. ОСНОВНАЯ – наиболее глубокая (20… 35 см. ) обработка почвы после возделывания с/х культуры. Может быть отвальной и безотвальной
3. ДОПОЛНИТЕЛЬНАЯ – производится на глубину меньшую, нежели основная и разделяется на мелкую обработку почвы (на глубину до 16 см. ) и поверхностную (на глубину до 8 см. ).
4. ОБРАБОТКА ПОЧВЫ ПО УХОДУ ЗА РАСТЕНИЯМИ – разделяется на две группы: а) уход за растениями сплошного сева, б) уход за пропашными культурами (обработка междурядий).

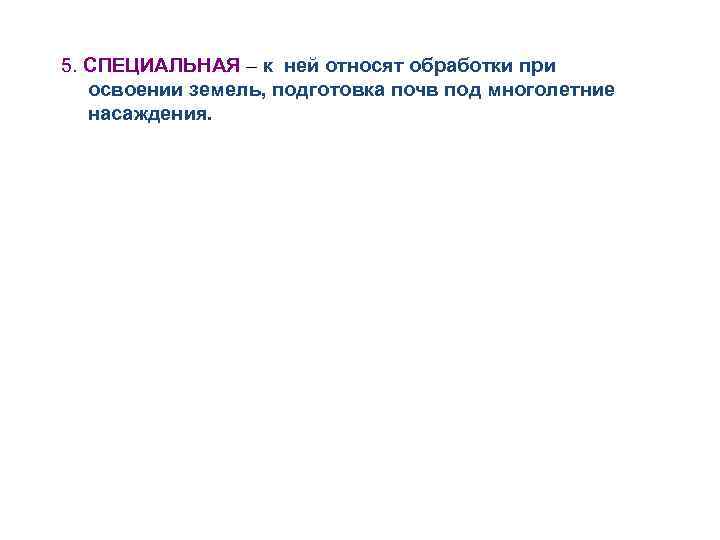

5. СПЕЦИАЛЬНАЯ – к ней относят обработки при освоении земель, подготовка почв под многолетние насаждения.
ВОПРОС № 3 МАШИНЫ И ОРУДИЯ ДЛЯ ОСНОВНОЙ ОБРАБОТКИ ПОЧВЫ. К орудиям для основной обработки почвы относятся: плуги, плоскорезы – глубокорыхлители, чизели, щелеватели, тяжелые дисковые бороны, фрезы могут использоваться как для основной так и для дополнительной обработки почвы. ПЛУГИ подразделяют: ПО НАЗНАЧЕНИЮ: v Общего назначения; v специального назначения. Плуги общего назначения предназначены для вспашки обычных почв. Л-108; ПЛН-3 -35; ПЛН-5 -35; ПЛН-6 -35; ПЛН-4 -40; ПНО-3 -35 и др. Плуги специального назначения: ПГП-3 -35; ПГП-4 -40; ПЛП-4 -35 и др. применяются для вспашки почв засоренных камнями. ПБН-6 -50 А; ПБН-3 -50 А кустарниково-болотные. ПТН-3 -40; ПНЯ-4 -40 ярусные.
ПО КОНСТРУКЦИИ ПЛУЖНОГО КОРПУСА: v лемешные, v дисковые, v чизельные, v ротационные v комбинированные плуги. Лемешные плуги наиболее распространены; дисковые — используют для вспашки тяжелых почв и при лесовосстановительных работах; ротационные и комбинированные — в зависимости от условий и требований агротехники. ПО СПОСОБУ АГРЕГАТИРОВАНИЯ ПЛУГИ БЫВАЮТ: v прицепные, v полунавесные, v навесные.
ПО ТЕХНОЛОГИЧЕСКОМУ ПРОЦЕССУ ПОДРАЗДЕЛЯЮТ НА: v плуги для свально-развальной вспашки; v гладкой вспашки. Последние снабжены право- и левооборачивающими корпусами, попеременно включаемыми в работу, и не образуют свальных гребней и разъемных борозд. К плугам для гладкой вспашки относятся также фронтальные, челночные, клавишные, балансирные на канатной тяге и поворотные. По конструкции рамы плуги бывают с постоянной или регулируемой шириной захвата.
ОТВАЛЬНАЯ ОБРАБОТКА почвы пока остается основным способом обработки почвы в зонах с выпадением осадков более 500 мм в год. НЕДОСТАТКОМ ВСПАШКИ ЛЕМЕШНООТВАЛЬНЫМИ ПЛУГАМИ: Ш Образование плужной подошвы Ш Высокая энергоемкость. Ш Минерализация гумуса в следствии частого оборота пласта. ДОСТОИНСТВА: Полная заделка растительных остатков, сорняков и удобрений.
РАБОЧИЕ ОРГАНЫ ЛЕМЕШНО-ОТВАЛЬНЫХ ПЛУГОВ. Рабочими органами лемешно-отвальных плугов являются: Ш лемешно-отвальный корпус (основной рабочий орган); Ш предплужник; Ш углосним; Ш почвоуглубитель; Ш дисковый нож; Ш черенковый нож.
ЛЕМЕШНО-ОТВАЛЬНЫЕ КОРПУСА классифицируются по типу рабочей поверхности отвалов на: v Культурные v Цилиндрические v Винтовые v Полувинтовые КУЛЬТУРНЫЕ КОРПУСА хорошо оборачивают и крошат почвенный пласт, поэтому их используют для вспашки старопахотных земель. Культурные корпуса выпускают для работы на скоростях до 7; 7. . . 9 и 9. . . 12 км/ч. ЦИЛИНДРИЧЕСКИЙ КОРПУС хорошо крошит почву но плохо ее оборачивает. В настоящее время встречается только на предплужниках. ВИНТОВЫЕ КОРПУСА обеспечивают полный оборот пласта без его рыхления и создают наилучшие условия для разложения пожнивных остатков и дернины. Их используют при перепашке пласта многолетних трав, коренном улучшении кормовых угодий и первичной вспашке целинных земель. ПОЛУВИНТОВЫЕ КОРПУСА хорошо оборачивают пласт, но хуже рыхлят его. Такие корпуса устанавливают в основном на кустарниково-болотных плугах, но можно применять их и на плугах общего назначения для вспашки сильно задернелых и целинных почв.
Ш Ш КОНСТРУКТИВНО ОТВАЛЫ МОГУТ БЫТЬ: сплошными (большинство), составными (грудь отвала + крыло отвала), вырезными, пластинчатыми.

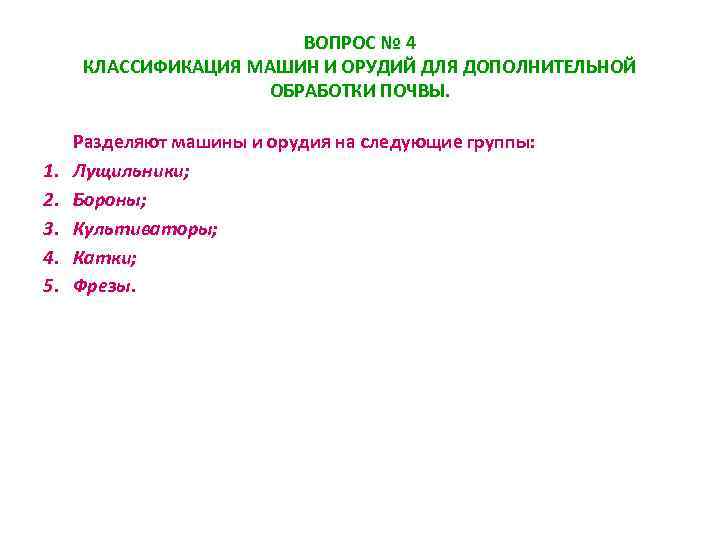

ВОПРОС № 4 КЛАССИФИКАЦИЯ МАШИН И ОРУДИЙ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ОБРАБОТКИ ПОЧВЫ. 1. 2. 3. 4. 5. Разделяют машины и орудия на следующие группы: Лущильники; Бороны; Культиваторы; Катки; Фрезы.
БОРОНЫ КЛАССИФИКАЦИЯ ЗУБОВЫХ БОРОН: 1. ЗИГЗАГООБРАЗНЫЕ: а). ЛЕГКИЕ - давление на зуб 5 -10 Н, для боронования посевов; б). СРЕДНИЕ - давление на зуб 10 -15 Н, рыхление, выравнивание, заделка семян и удобрений. Глубина обработки до 8 см; в). ТЯЖЕЛЫЕ - давление на зуб 15 -20 Н, рыхление, выравнивание, уничтожение сорняков. Могут работать на лугах и пастбищах.

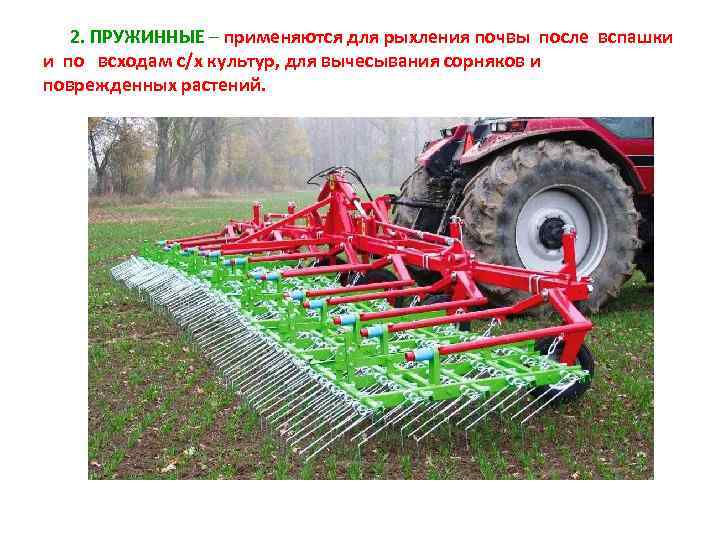

2. ПРУЖИННЫЕ – применяются для рыхления почвы после вспашки и по всходам с/х культур, для вычесывания сорняков и поврежденных растений.
3. СЕТЧАТЫЕ – для рыхления почв на гребневых посадках и гладких поверхностях.
4. ШЛЕЙФ-БОРОНЫ- для выравнивания поверхности почвы.

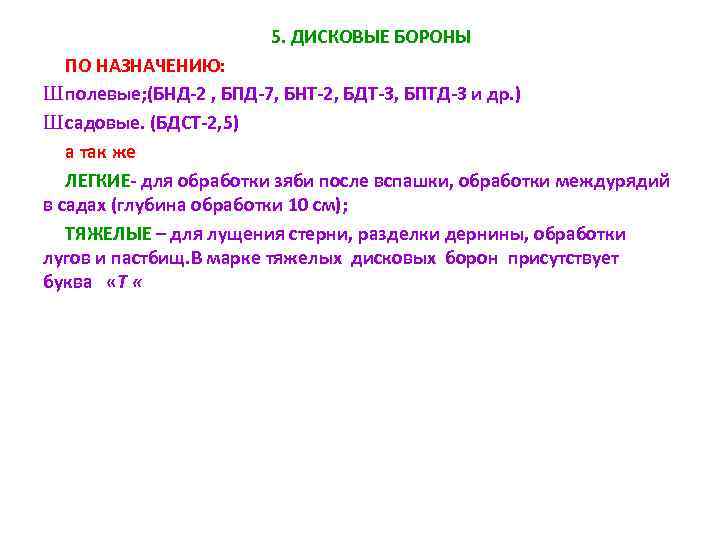

5. ДИСКОВЫЕ БОРОНЫ ПО НАЗНАЧЕНИЮ: Ш полевые; (БНД-2 , БПД-7, БНТ-2, БДТ-3, БПТД-3 и др. ) Ш садовые. (БДСТ-2, 5) а так же ЛЕГКИЕ- для обработки зяби после вспашки, обработки междурядий в садах (глубина обработки 10 см); ТЯЖЕЛЫЕ – для лущения стерни, разделки дернины, обработки лугов и пастбищ. В марке тяжелых дисковых борон присутствует буква «Т «

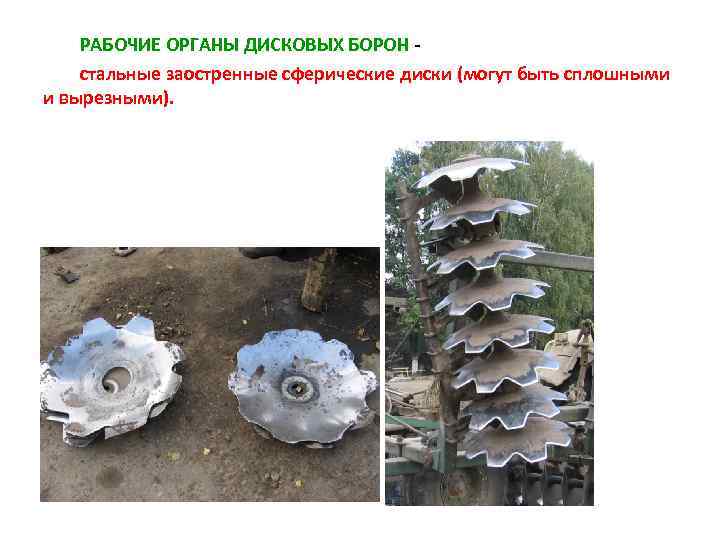

РАБОЧИЕ ОРГАНЫ ДИСКОВЫХ БОРОН стальные заостренные сферические диски (могут быть сплошными и вырезными).

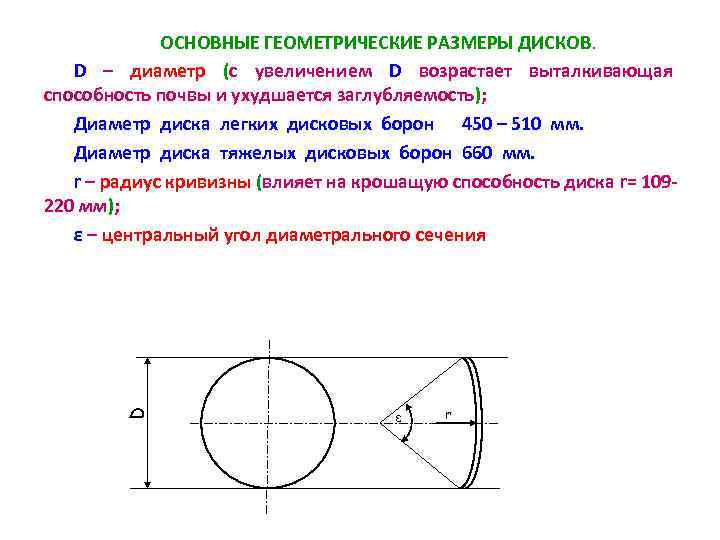

D ОСНОВНЫЕ ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ ДИСКОВ. D – диаметр (с увеличением D возрастает выталкивающая способность почвы и ухудшается заглубляемость); Диаметр диска легких дисковых борон 450 – 510 мм. Диаметр диска тяжелых дисковых борон 660 мм. r – радиус кривизны (влияет на крошащую способность диска r= 109220 мм); ε – центральный угол диаметрального сечения ε r

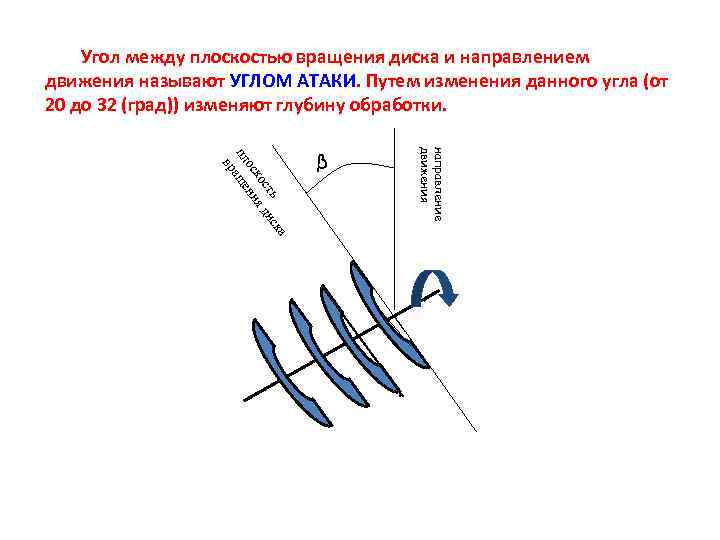

Угол между плоскостью вращения диска и направлением движения называют УГЛОМ АТАКИ. Путем изменения данного угла (от 20 до 32 (град)) изменяют глубину обработки. направление движения γ а ск ь ст ди ко я ос ни пл аще вр β

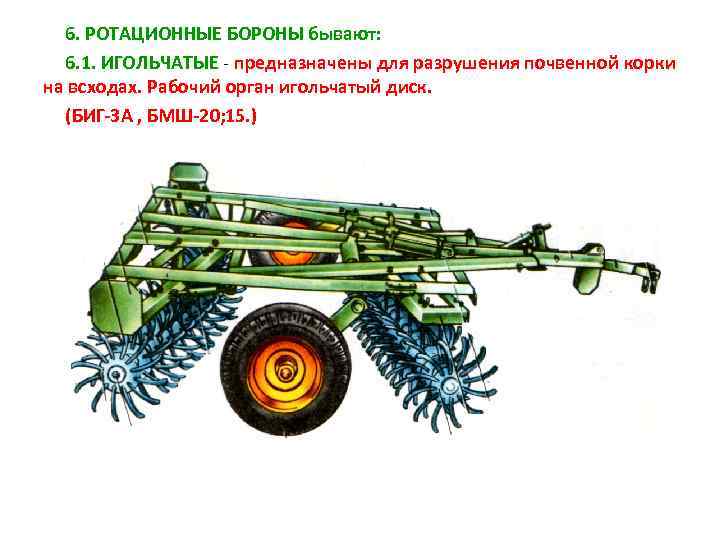

6. РОТАЦИОННЫЕ БОРОНЫ бывают: 6. 1. ИГОЛЬЧАТЫЕ - предназначены для разрушения почвенной корки на всходах. Рабочий орган игольчатый диск. (БИГ-3 А , БМШ-20; 15. )
6. 2. НОЖЕВЫЕ
7. ВЕРТИКАЛЬНО-РОТОРНЫЕ – предназначены для интенсивного крошения и перемешивания почвы, применяются для разделки пластов многолетних трав. (БНР-6) Ш ряде литературных источников их В относят к фрезам с вертикальной осью вращения или фрезерным культиваторам

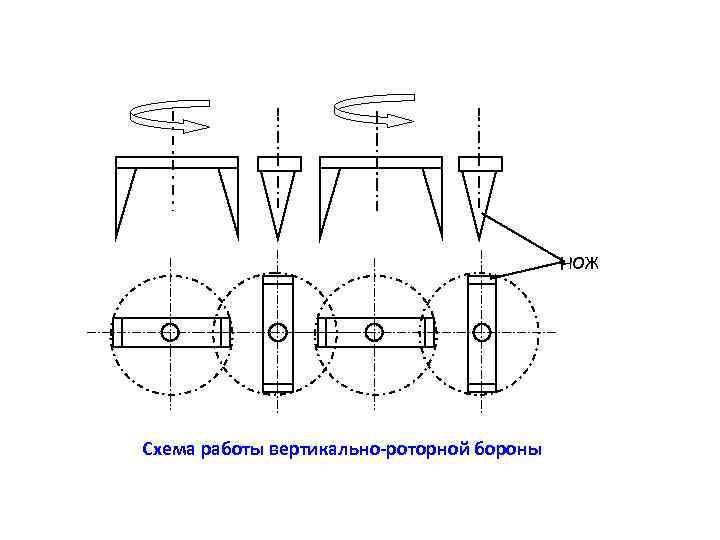

НОЖ Схема работы вертикально-роторной бороны

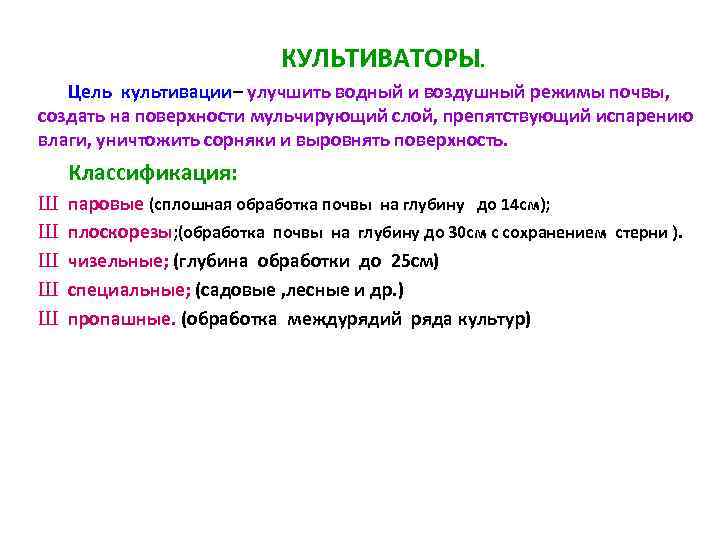

КУЛЬТИВАТОРЫ. Цель культивации– улучшить водный и воздушный режимы почвы, создать на поверхности мульчирующий слой, препятствующий испарению влаги, уничтожить сорняки и выровнять поверхность. Классификация: Ш Ш Ш паровые (сплошная обработка почвы на глубину до 14 см); плоскорезы; (обработка почвы на глубину до 30 см с сохранением стерни ). чизельные; (глубина обработки до 25 см) специальные; (садовые , лесные и др. ) пропашные. (обработка междурядий ряда культур)

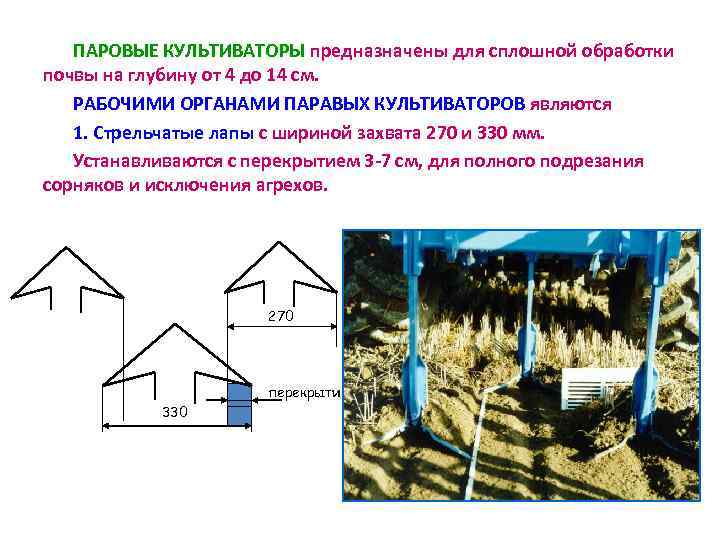

ПАРОВЫЕ КУЛЬТИВАТОРЫ предназначены для сплошной обработки почвы на глубину от 4 до 14 см. РАБОЧИМИ ОРГАНАМИ ПАРАВЫХ КУЛЬТИВАТОРОВ являются 1. Стрельчатые лапы с шириной захвата 270 и 330 мм. Устанавливаются с перекрытием 3 -7 см, для полного подрезания сорняков и исключения агрехов. 270 перекрытие 330
2. Пружинные «С» образные лапы. Обеспечивают хорошее рыхление почвы, вычесывание сорняков. Дно обрабатываемой полосы имеет гребнистую поверхность. Возможен вынос влажной почвы на поверхность.

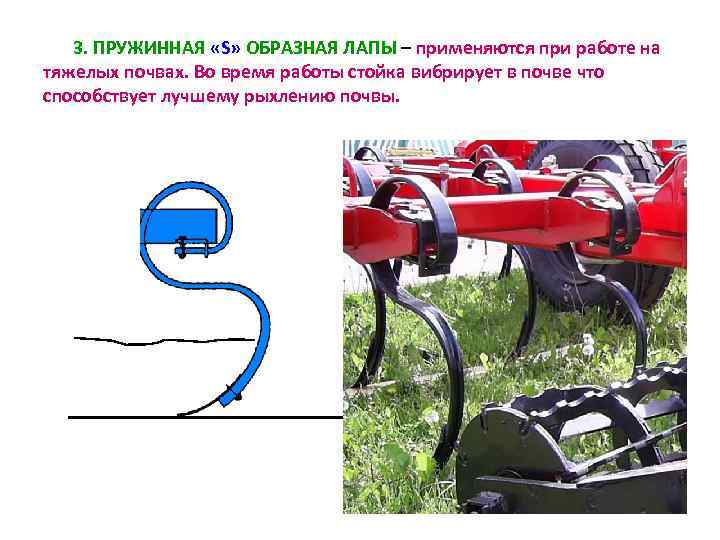

3. ПРУЖИННАЯ «S» ОБРАЗНАЯ ЛАПЫ – применяются при работе на тяжелых почвах. Во время работы стойка вибрирует в почве что способствует лучшему рыхлению почвы.
ЧИЗЕЛЬНЫЕ ОРУДИЯ. Рабочий органы мощные пружинные стойки с различными наконечниками. Пружинная стойка Наконечник

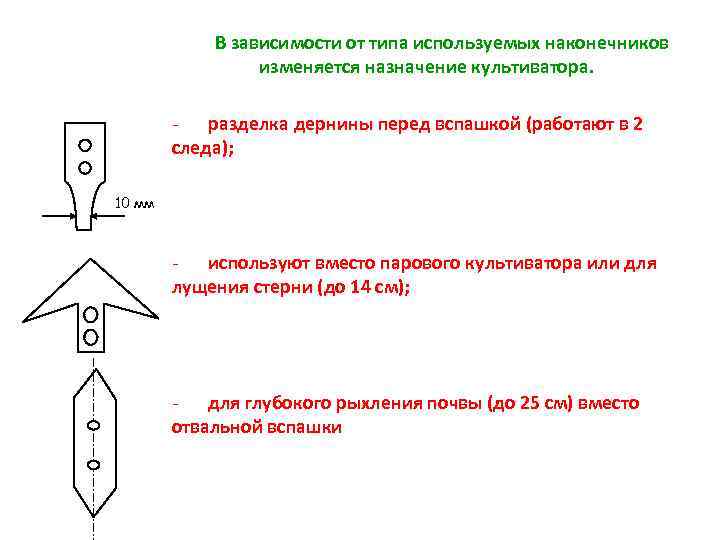

В зависимости от типа используемых наконечников изменяется назначение культиватора. - разделка дернины перед вспашкой (работают в 2 следа); 10 мм - используют вместо парового культиватора или для лущения стерни (до 14 см); - для глубокого рыхления почвы (до 25 см) вместо отвальной вспашки

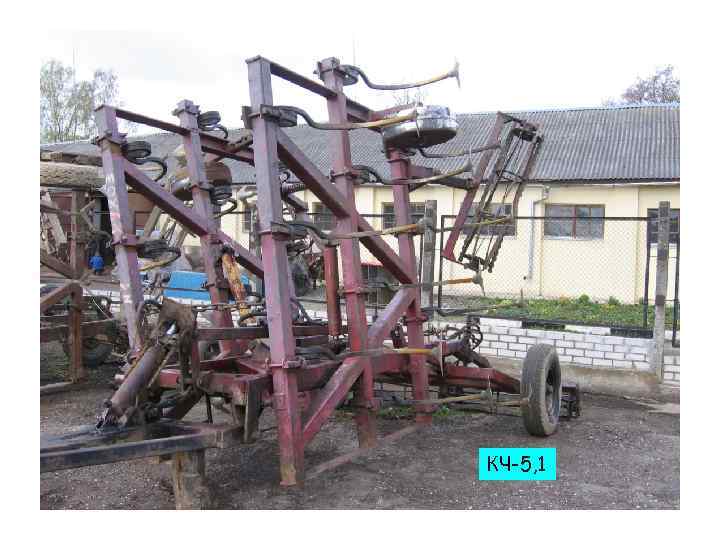

КЧ-5, 1

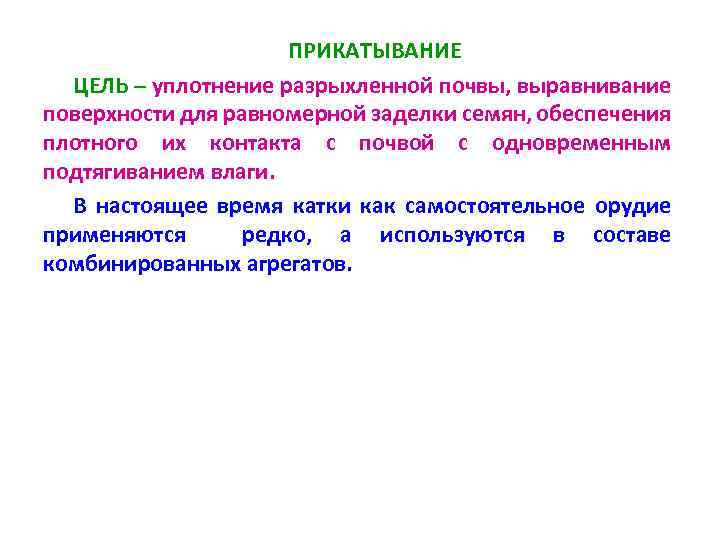

ПРИКАТЫВАНИЕ ЦЕЛЬ – уплотнение разрыхленной почвы, выравнивание поверхности для равномерной заделки семян, обеспечения плотного их контакта с почвой с одновременным подтягиванием влаги. В настоящее время катки как самостоятельное орудие применяются редко, а используются в составе комбинированных агрегатов.
1. ГЛАДКИЕ (ВОДОНАЛИВНЫЕ) – уплотнение верхнего слоя почвы с целью равномерной заделки семян мелкосемянных культур;

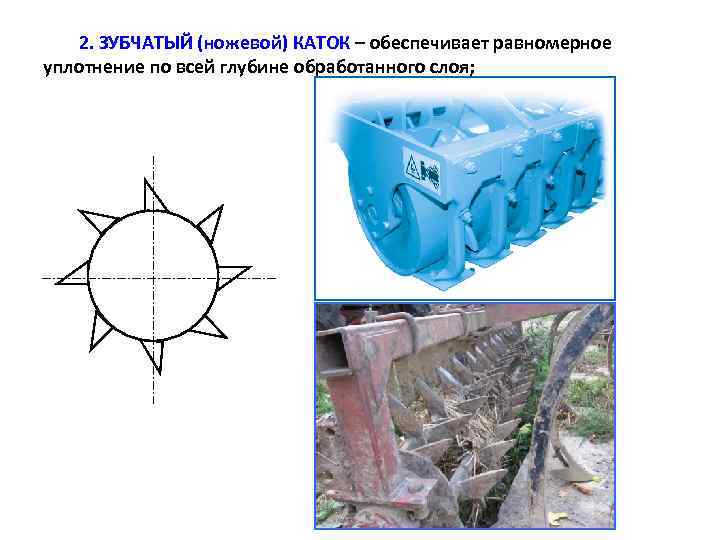

2. ЗУБЧАТЫЙ (ножевой) КАТОК – обеспечивает равномерное уплотнение по всей глубине обработанного слоя;
3. КОЛЬЧАТО-ЗУБОВЫЙ – уплотняют почву на глубину до 7 см. Оставляют рыхлый верхний слой.

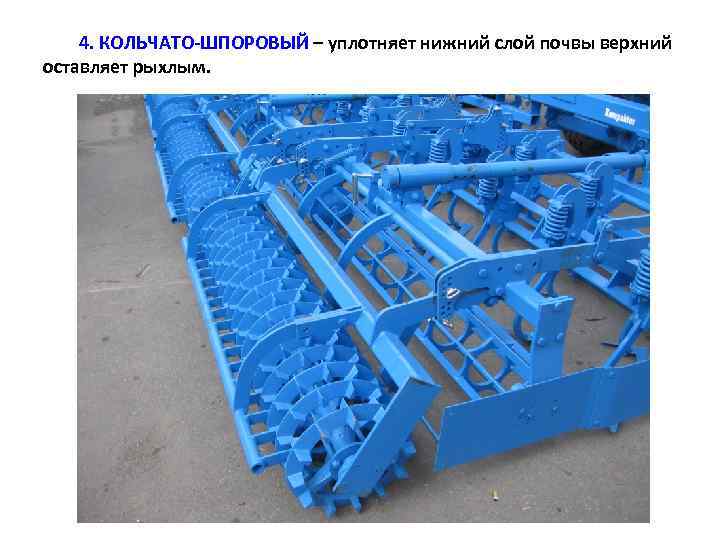

4. КОЛЬЧАТО-ШПОРОВЫЙ – уплотняет нижний слой почвы верхний оставляет рыхлым.
5. СПИРАЛЬНО-ПЛАНЧАТЫЕ- интенсивно дробят глыбы и рыхлят поверхность.
6. СПИРАЛЬНО-ПРУТКОВЫЕ.

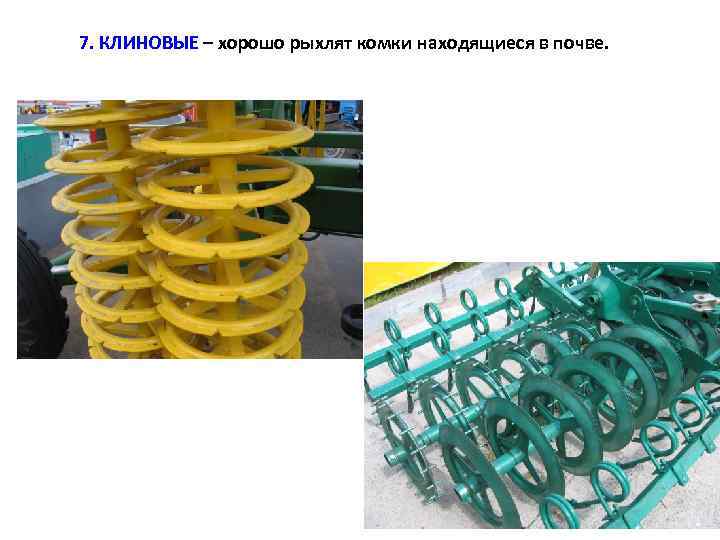

7. КЛИНОВЫЕ – хорошо рыхлят комки находящиеся в почве.

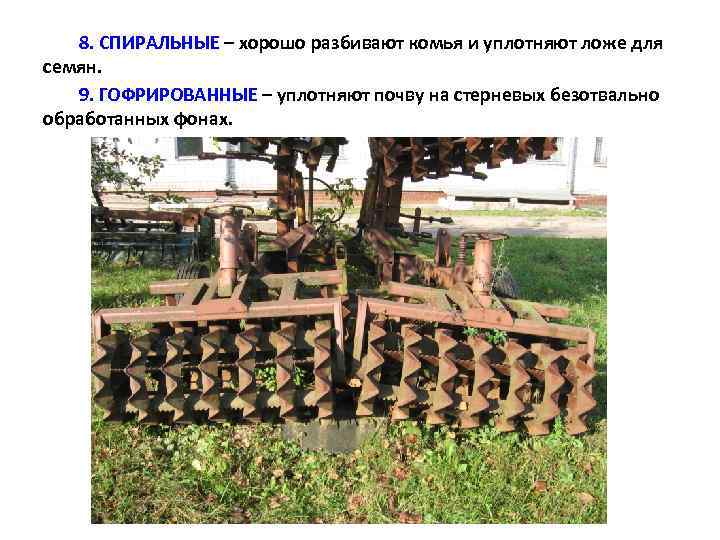

8. СПИРАЛЬНЫЕ – хорошо разбивают комья и уплотняют ложе для семян. 9. ГОФРИРОВАННЫЕ – уплотняют почву на стерневых безотвально обработанных фонах.
Вопрос № 5 КОМБИНИРОВАННЫЕ ПОЧВООБРАБАТЫВАЮЩИЕ АГРЕГАТЫ. ПРЕИМУЩЕСТВА: 1. Совмещение технологических операций позволяет сократить сроки обработки; 2. Сокращается число проходов трактора по полю, снижается уплотнение почвы, 3. Снижаются затраты энергии и труда, повышается производительность.
КЛАССИФИКАЦИЯ По конструкции: 1. Составные – созданы соединением нескольких однооперационных машин. (Наиболее просты, можно изготовить в хозяйстве, но громоздки и металлоемки)
2. Модульные – на общей раме собрано несколько рабочих органов. (Применение их более рационально, но имеют большое количество рабочих органов и более сложную конструкцию) АКШ-7, 2

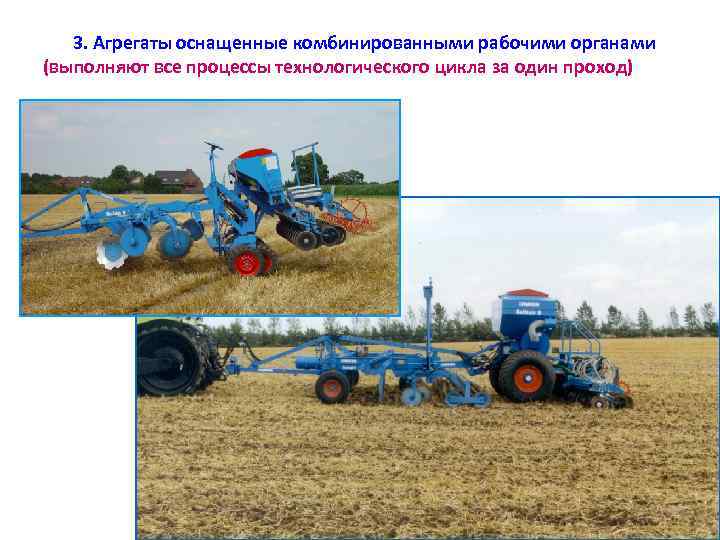

3. Агрегаты оснащенные комбинированными рабочими органами (выполняют все процессы технологического цикла за один проход)

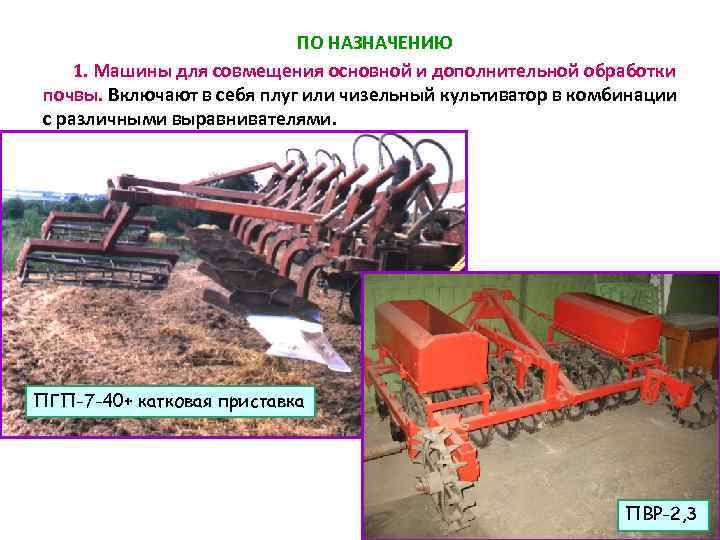

ПО НАЗНАЧЕНИЮ 1. Машины для совмещения основной и дополнительной обработки почвы. Включают в себя плуг или чизельный культиватор в комбинации с различными выравнивателями. ПГП-7 -40+ катковая приставка ПВР-2, 3
АКР - 3

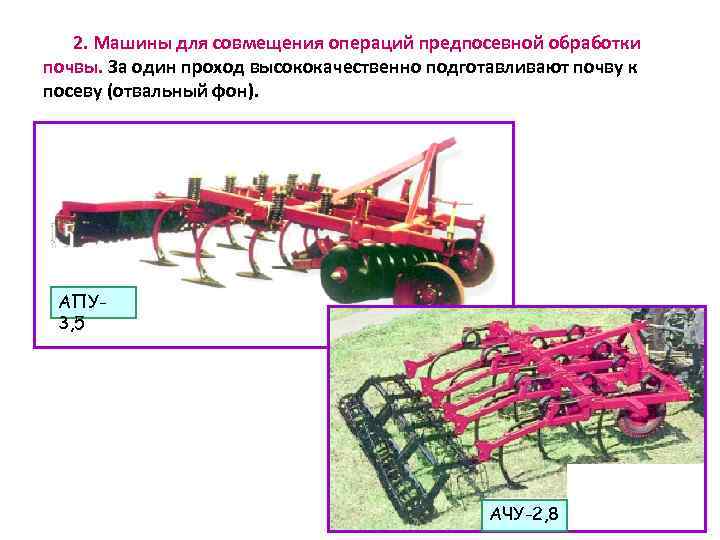

2. Машины для совмещения операций предпосевной обработки почвы. За один проход высококачественно подготавливают почву к посеву (отвальный фон). АПУ 3, 5 АЧУ-2, 8
3. МАШИНЫ ДЛЯ СОВМЕЩЕНИЯ ОПЕРАЦИЙ ОБРАБОТКИ ПОЧВЫ И ПОСЕВА. За один проход производят обработку почвы и посев. Как правило составные – т. е подсоединяются к комбинированному агрегату. Рубин Комби-Лайнер
Агрегат АПП-6

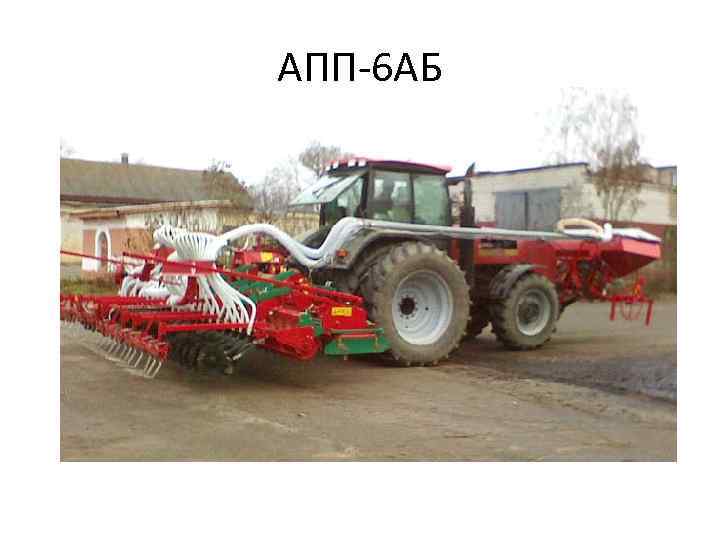

АПП-6 АБ

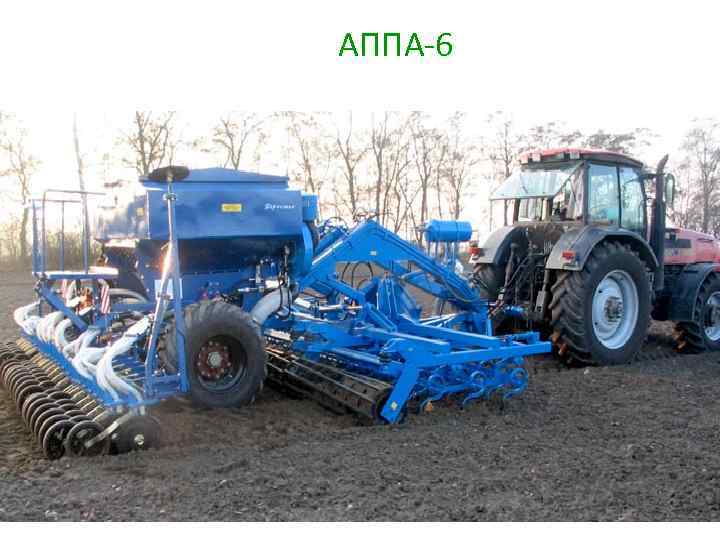

АППА-6
МОНТИРУЕМЫЕ • АПП-3

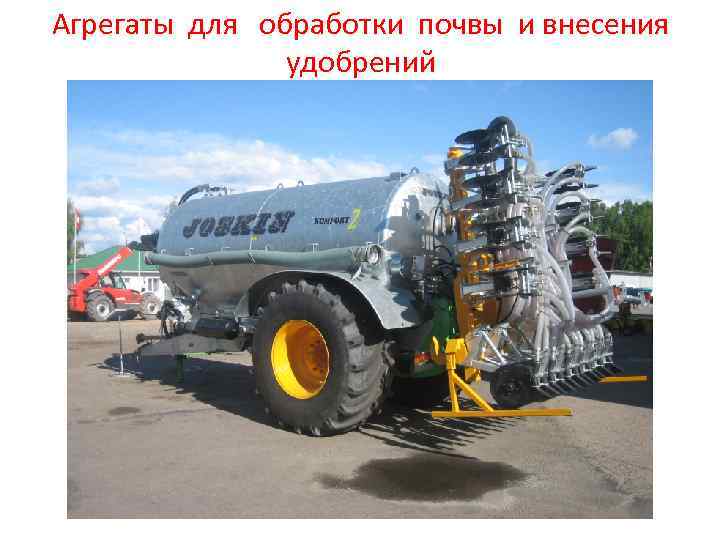

Агрегаты для обработки почвы и внесения удобрений
