МАШИНЫ ДЛЯ ВНЕСЕНИЯ УДОБРЕНИИ 1. Виды и способы внесения удобрении 2. Агротехнические требования к механизированному внесению удобрений 3. Машины для подготовки и погрузки удобрений 4. Машины для внесения минеральных удобрений 5. Машины для внесения органических удобрений 6. Техника безопасности

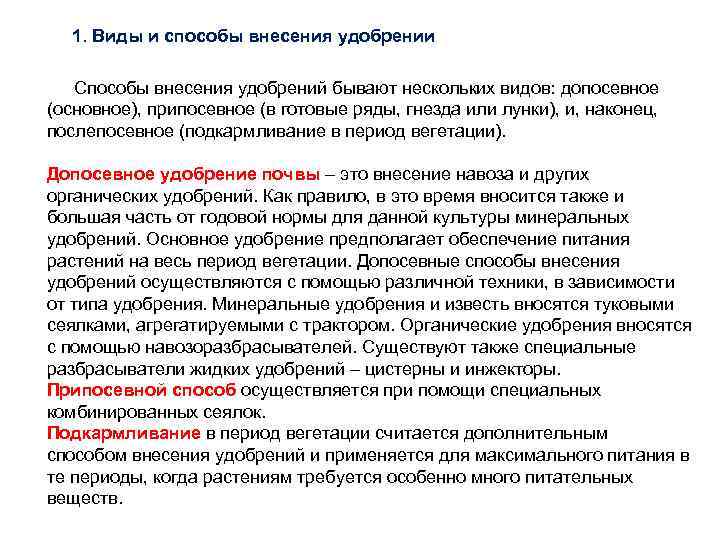

1. Виды и способы внесения удобрении Способы внесения удобрений бывают нескольких видов: допосевное (основное), припосевное (в готовые ряды, гнезда или лунки), и, наконец, послепосевное (подкармливание в период вегетации). Допосевное удобрение почвы – это внесение навоза и других органических удобрений. Как правило, в это время вносится также и большая часть от годовой нормы для данной культуры минеральных удобрений. Основное удобрение предполагает обеспечение питания растений на весь период вегетации. Допосевные способы внесения удобрений осуществляются с помощью различной техники, в зависимости от типа удобрения. Минеральные удобрения и известь вносятся туковыми сеялками, агрегатируемыми с трактором. Органические удобрения вносятся с помощью навозоразбрасывателей. Существуют также специальные разбрасыватели жидких удобрений – цистерны и инжекторы. Припосевной способ осуществляется при помощи специальных комбинированных сеялок. Подкармливание в период вегетации считается дополнительным способом внесения удобрений и применяется для максимального питания в те периоды, когда растениям требуется особенно много питательных веществ.

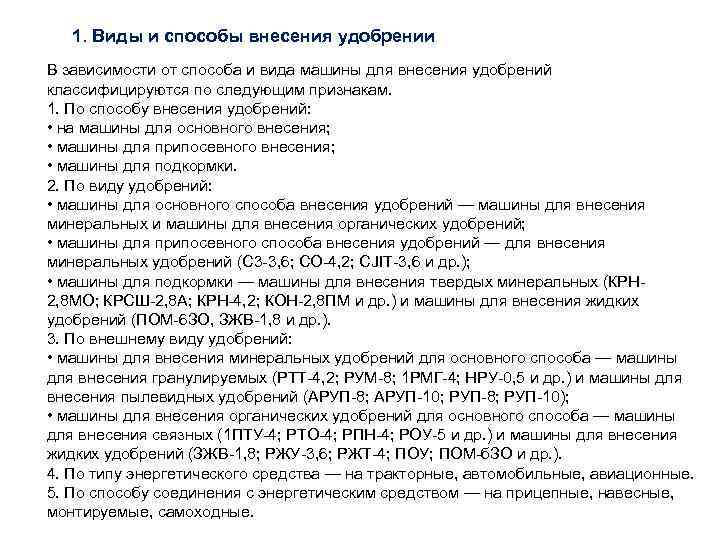

1. Виды и способы внесения удобрении В зависимости от способа и вида машины для внесения удобрений классифицируются по следующим признакам. 1. По способу внесения удобрений: • на машины для основного внесения; • машины для припосевного внесения; • машины для подкормки. 2. По виду удобрений: • машины для основного способа внесения удобрений — машины для внесения минеральных и машины для внесения органических удобрений; • машины для припосевного способа внесения удобрений — для внесения минеральных удобрений (С 3 -3, 6; СО-4, 2; CJIT-3, 6 и др. ); • машины для подкормки — машины для внесения твердых минеральных (КРН 2, 8 МО; КРСШ-2, 8 А; КРН-4, 2; КОН-2, 8 ПМ и др. ) и машины для внесения жидких удобрений (ПОМ-6 ЗО, ЗЖВ-1, 8 и др. ). 3. По внешнему виду удобрений: • машины для внесения минеральных удобрений для основного способа — машины для внесения гранулируемых (РТТ-4, 2; РУМ-8; 1 РМГ-4; НРУ-0, 5 и др. ) и машины для внесения пылевидных удобрений (АРУП-8; АРУП-10; РУП-8; РУП-10); • машины для внесения органических удобрений для основного способа — машины для внесения связных (1 ПТУ-4; РТО-4; РПН-4; РОУ-5 и др. ) и машины для внесения жидких удобрений (ЗЖВ-1, 8; РЖУ-3, 6; РЖТ-4; ПОУ; ПОМ-б. ЗО и др. ). 4. По типу энергетического средства — на тракторные, автомобильные, авиационные. 5. По способу соединения с энергетическим средством — на прицепные, навесные, монтируемые, самоходные.

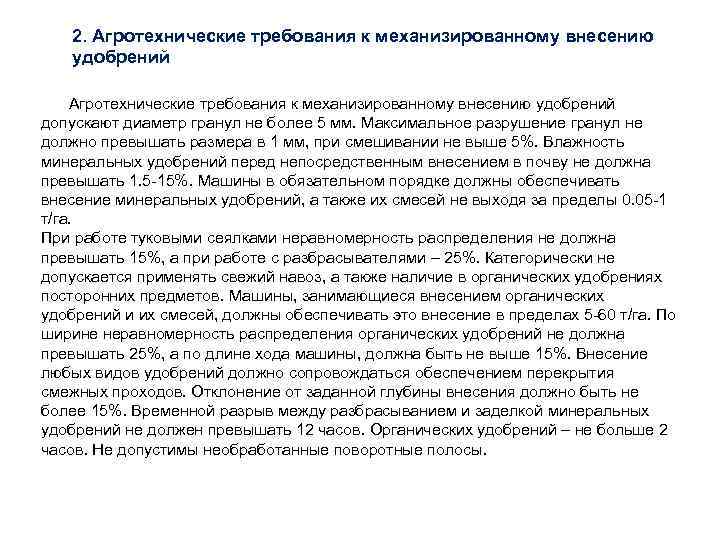

2. Агротехнические требования к механизированному внесению удобрений допускают диаметр гранул не более 5 мм. Максимальное разрушение гранул не должно превышать размера в 1 мм, при смешивании не выше 5%. Влажность минеральных удобрений перед непосредственным внесением в почву не должна превышать 1. 5 -15%. Машины в обязательном порядке должны обеспечивать внесение минеральных удобрений, а также их смесей не выходя за пределы 0. 05 -1 т/га. При работе туковыми сеялками неравномерность распределения не должна превышать 15%, а при работе с разбрасывателями – 25%. Категорически не допускается применять свежий навоз, а также наличие в органических удобрениях посторонних предметов. Машины, занимающиеся внесением органических удобрений и их смесей, должны обеспечивать это внесение в пределах 5 -60 т/га. По ширине неравномерность распределения органических удобрений не должна превышать 25%, а по длине хода машины, должна быть не выше 15%. Внесение любых видов удобрений должно сопровождаться обеспечением перекрытия смежных проходов. Отклонение от заданной глубины внесения должно быть не более 15%. Временной разрыв между разбрасыванием и заделкой минеральных удобрений не должен превышать 12 часов. Органических удобрений – не больше 2 часов. Не допустимы необработанные поворотные полосы.

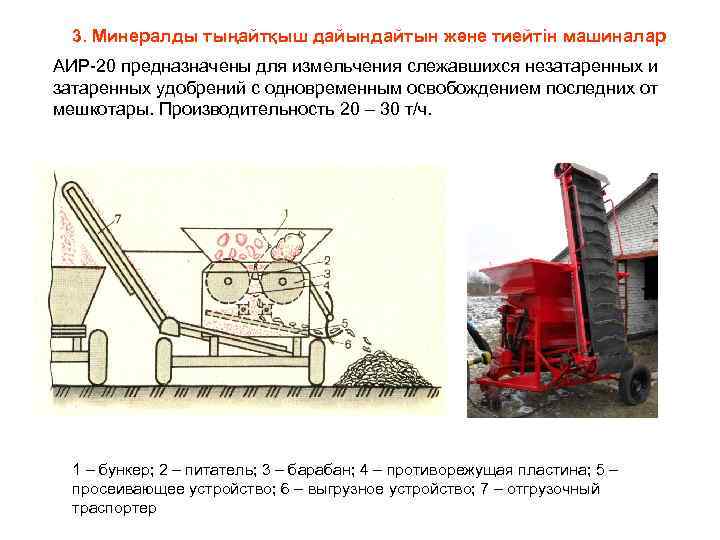

3. Минералды тыңайтқыш дайындайтын және тиейтін машиналар АИР-20 предназначены для измельчения слежавшихся незатаренных и затаренных удобрений с одновременным освобождением последних от мешкотары. Производительность 20 – 30 т/ч. 1 – бункер; 2 – питатель; 3 – барабан; 4 – противорежущая пластина; 5 – просеивающее устройство; 6 – выгрузное устройство; 7 – отгрузочный траспортер
3. Машины для подготовки и погрузки удобрений Смеситель-загрузчик удобрений СЗУ-20, устройство, предназначенное для смешивания 2— 3 видов сухих минеральных удобрений с одновременной загрузкой готовой смеси в кузова разбрасывателей или др. транспортные средства. Рабочие органы приводятся в движение от вала отбора мощности тракторов типа "Беларусь" или от электродвигателя мощностью 13 к. Вт. Загрузочная высота машины 1, 87 м, производительность 28— 37 т/ч. Смесительная установка УТС-30 предназначена для смешивания нескольких видов удобрений. Производительность – 30 т/ч. а – СЗУ-20; б – УТС-30;

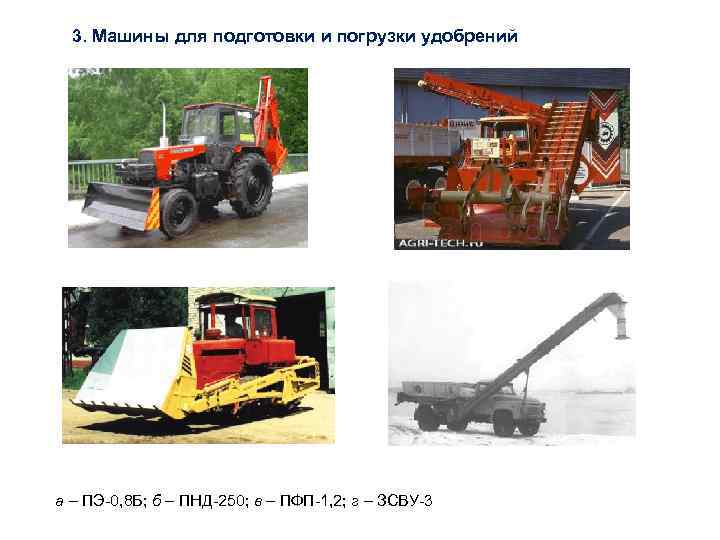

3. Машины для подготовки и погрузки удобрений Погрузчики удобрений. Для погрузки удобрений в транспортные и технологические машины применяют универсальные и специальные погрузчики. Первыми можно грузить различные материалы, вторыми - только удобрения. а – ПЭ-0, 8 Б; б – ПНД-250; в – ПФП-1, 2; г – ЗСВУ-3
3. Машины для подготовки и погрузки удобрений а – ПЭ-0, 8 Б; б – ПНД-250; в – ПФП-1, 2; г – ЗСВУ-3

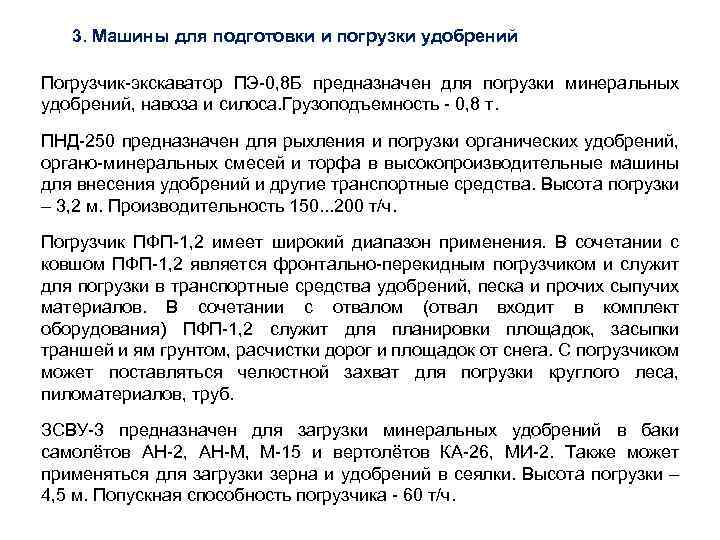

3. Машины для подготовки и погрузки удобрений Погрузчик-экскаватор ПЭ-0, 8 Б предназначен для погрузки минеральных удобрений, навоза и силоса. Грузоподъемность - 0, 8 т. ПНД-250 предназначен для рыхления и погрузки органических удобрений, органо-минеральных смесей и торфа в высокопроизводительные машины для внесения удобрений и другие транспортные средства. Высота погрузки – 3, 2 м. Производительность 150. . . 200 т/ч. Погрузчик ПФП-1, 2 имеет широкий диапазон применения. В сочетании с ковшом ПФП-1, 2 является фронтально-перекидным погрузчиком и служит для погрузки в транспортные средства удобрений, песка и прочих сыпучих материалов. В сочетании с отвалом (отвал входит в комплект оборудования) ПФП-1, 2 служит для планировки площадок, засыпки траншей и ям грунтом, расчистки дорог и площадок от снега. С погрузчиком может поставляться челюстной захват для погрузки круглого леса, пиломатериалов, труб. ЗСВУ-3 предназначен для загрузки минеральных удобрений в баки самолётов АН-2, АН-М, М-15 и вертолётов КА-26, МИ-2. Также может применяться для загрузки зерна и удобрений в сеялки. Высота погрузки – 4, 5 м. Попускная способность погрузчика - 60 т/ч.

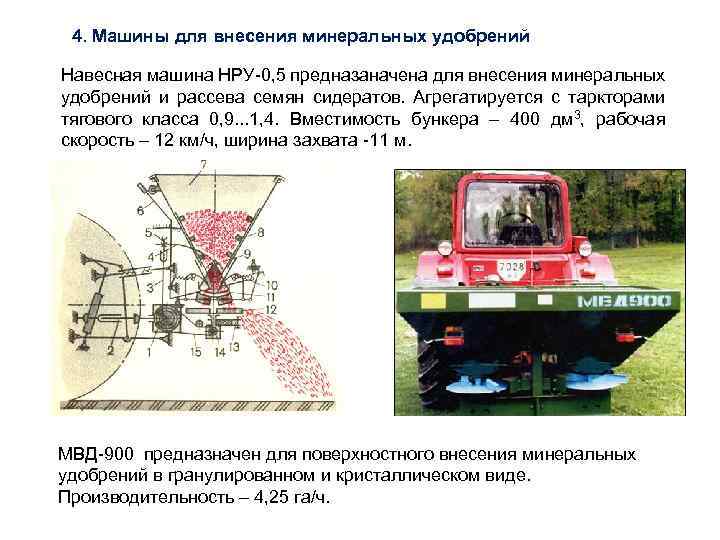

4. Машины для внесения минеральных удобрений Навесная машина НРУ-0, 5 предназаначена для внесения минеральных удобрений и рассева семян сидератов. Агрегатируется с таркторами тягового класса 0, 9. . . 1, 4. Вместимость бункера – 400 дм 3, рабочая скорость – 12 км/ч, ширина захвата -11 м. МВД-900 предназначен для поверхностного внесения минеральных удобрений в гранулированном и кристаллическом виде. Производительность – 4, 25 га/ч.

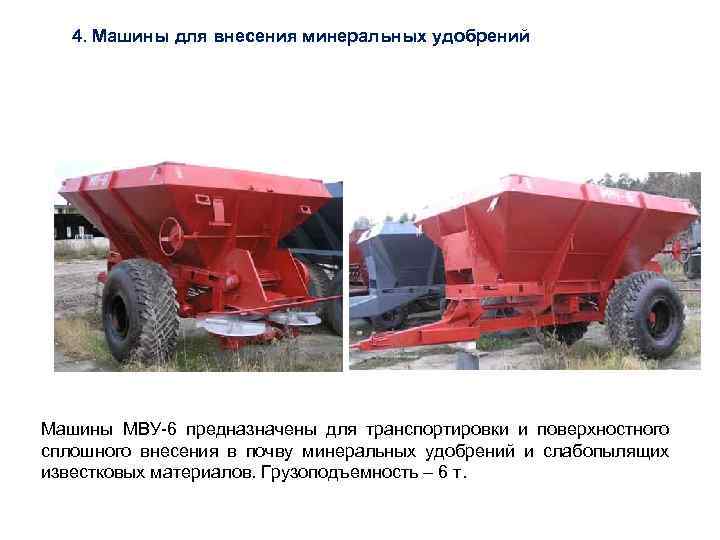

4. Машины для внесения минеральных удобрений Машины МВУ-6 предназначены для транспортировки и поверхностного сплошного внесения в почву минеральных удобрений и слабопылящих известковых материалов. Грузоподъемность – 6 т.
4. Машины для внесения минеральных удобрений Разбрасыватель 1 -РМГ-4 применяется для поверхностного внесения всех видов минеральных удобрений и извести. Ширина полосы разбрасывания – 6. . . 14 м, рабочая скорость – 6. . . 10 км/сағ. а – технологичесая схема; б – схема тукоделителя.

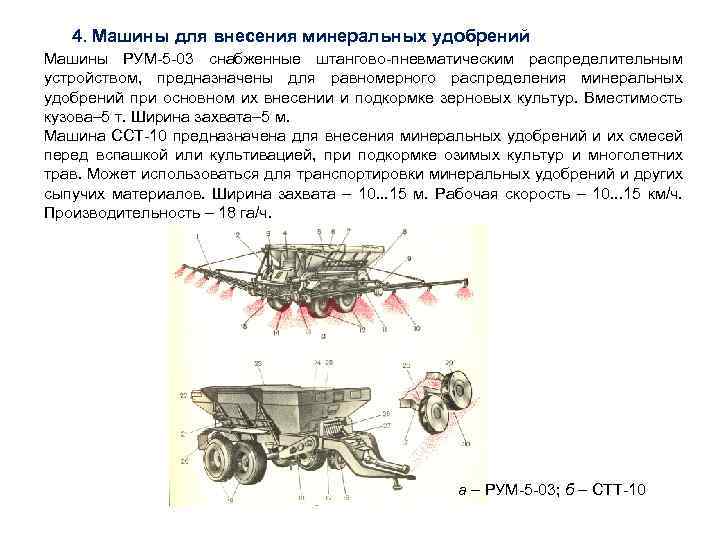

4. Машины для внесения минеральных удобрений Машины РУМ-5 -03 снабженные штангово-пневматическим распределительным устройством, предназначены для равномерного распределения минеральных удобрений при основном их внесении и подкормке зерновых культур. Вместимость кузова– 5 т. Ширина захвата– 5 м. Машина ССТ-10 предназначена для внесения минеральных удобрений и их смесей перед вспашкой или культивацией, при подкормке озимых культур и многолетних трав. Может использоваться для транспортировки минеральных удобрений и других сыпучих материалов. Ширина захвата – 10. . . 15 м. Рабочая скорость – 10. . . 15 км/ч. Производительность – 18 га/ч. а – РУМ-5 -03; б – СТТ-10
5. Машины для внесения органических удобрений Машина РОУ-6 предназначена для разбрасывания навоза, торфа, компостов. Грузоподъемность – 6 т, ширина разбрасыванияшашу ені – 6. . . 7 м. Доза внесения 15. . . 45 т/га, рабочая скорость – 12 км/ч.
5. Машины для внесения органических удобрений ПРТ-7 предназначен для транспортировки и поверхностного внесения твердых органических удобрений.
5. Машины для внесения органических удобрений Машина МЖТ-10 предназначен для разбрасывания по полю жидких удобрений, откачки различных жидкостей, перевозки жидкостей и тушения пожаров. а – общий вид; б – разливочное устройство; в – схема заправки; г – схема перемешивания; д – схема розлива удобрений.

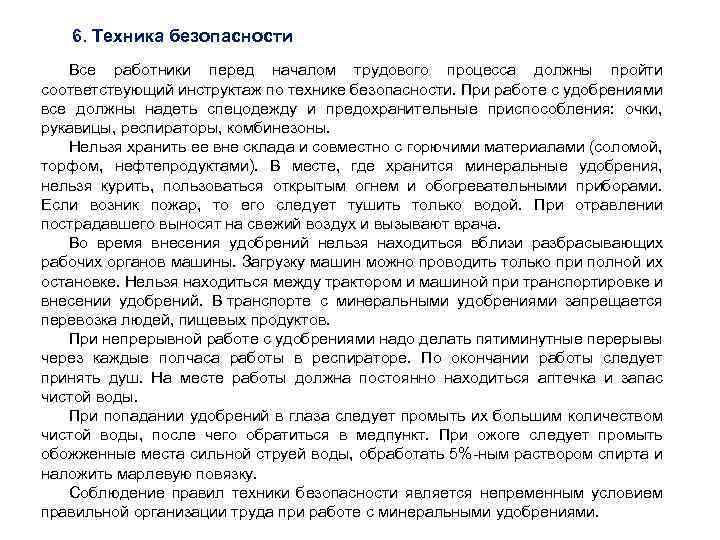

6. Техника безопасности Все работники перед началом трудового процесса должны пройти соответствующий инструктаж по технике безопасности. При работе с удобрениями все должны надеть спецодежду и предохранительные приспособления: очки, рукавицы, респираторы, комбинезоны. Нельзя хранить ее вне склада и совместно с горючими материалами (соломой, торфом, нефтепродуктами). В месте, где хранится минеральные удобрения, нельзя курить, пользоваться открытым огнем и обогревательными приборами. Если возник пожар, то его следует тушить только водой. При отравлении пострадавшего выносят на свежий воздух и вызывают врача. Во время внесения удобрений нельзя находиться вблизи разбрасывающих рабочих органов машины. Загрузку машин можно проводить только при полной их остановке. Нельзя находиться между трактором и машиной при транспортировке и внесении удобрений. В транспорте с минеральными удобрениями запрещается перевозка людей, пищевых продуктов. При непрерывной работе с удобрениями надо делать пятиминутные перерывы через каждые полчаса работы в респираторе. По окончании работы следует принять душ. На месте работы должна постоянно находиться аптечка и запас чистой воды. При попадании удобрений в глаза следует промыть их большим количеством чистой воды, после чего обратиться в медпункт. При ожоге следует промыть обожженные места сильной струей воды, обработать 5%-ным раствором спирта и наложить марлевую повязку. Соблюдение правил техники безопасности является непременным условием правильной организации труда при работе с минеральными удобрениями.
