Маршрутизация в IP сетях Протоколы маршрутизации и конфигурирование

Маршрутизация в IP сетях Протоколы маршрутизации и конфигурирование маршрутизаторов

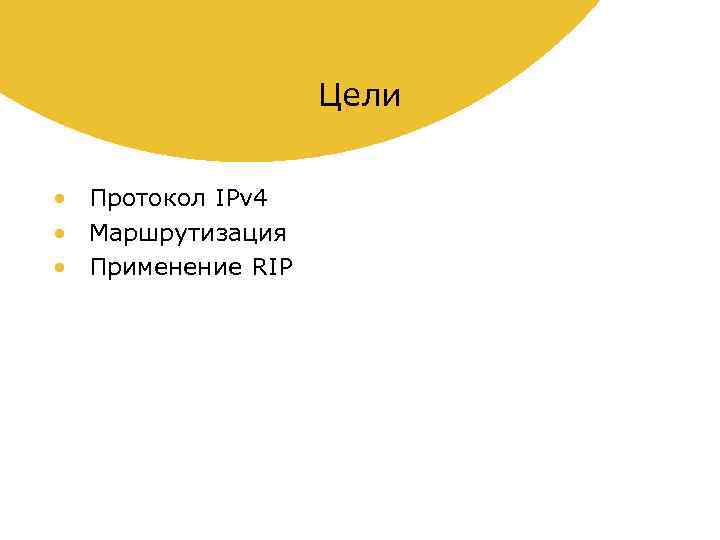

Цели • Протокол IPv 4 • Маршрутизация • Применение RIP

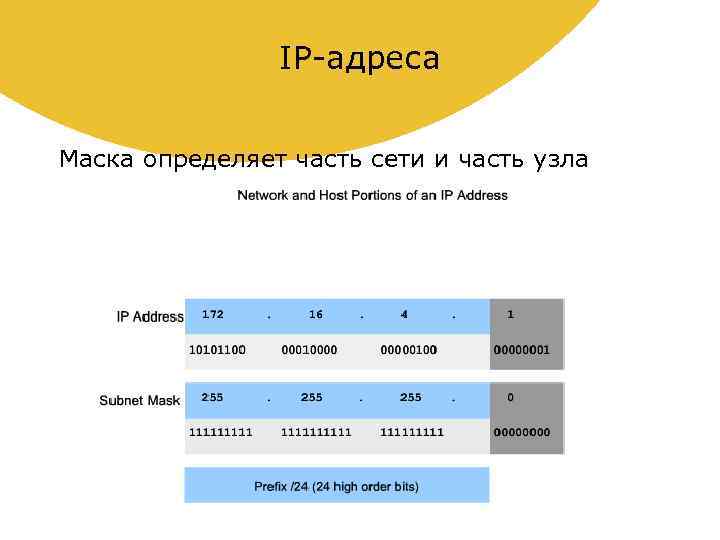

IP-адреса Маска определяет часть сети и часть узла

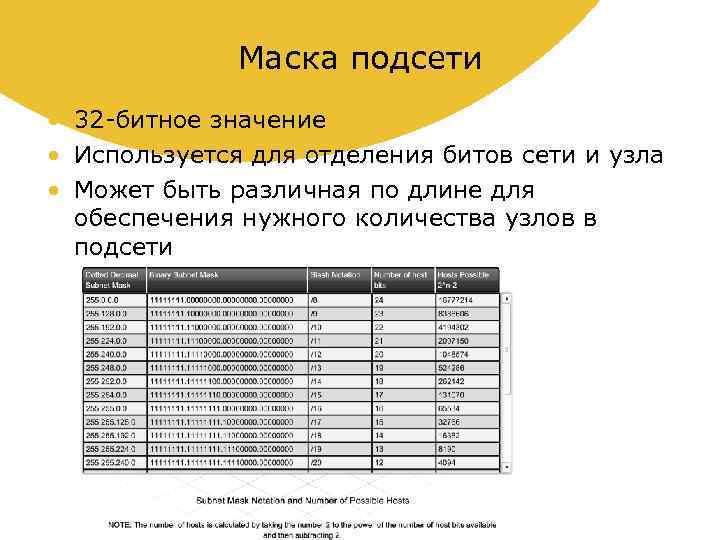

Маска подсети • 32 -битное значение • Используется для отделения битов сети и узла • Может быть различная по длине для обеспечения нужного количества узлов в подсети

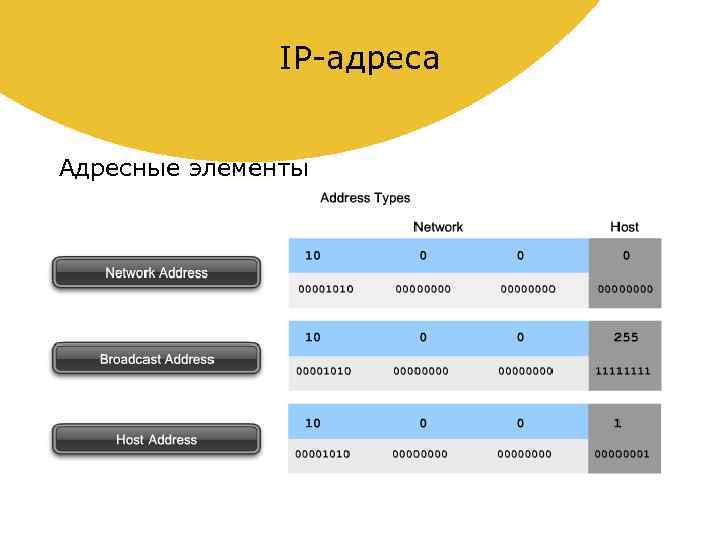

IP-адреса Адресные элементы

IP адресация Операция логического «И» между битами адреса и маской 1 and 1 = 1 1 and 0 = 0 Результирующий адрес – адрес сети

IP адресация

Address Resolution Protocol (ARP)

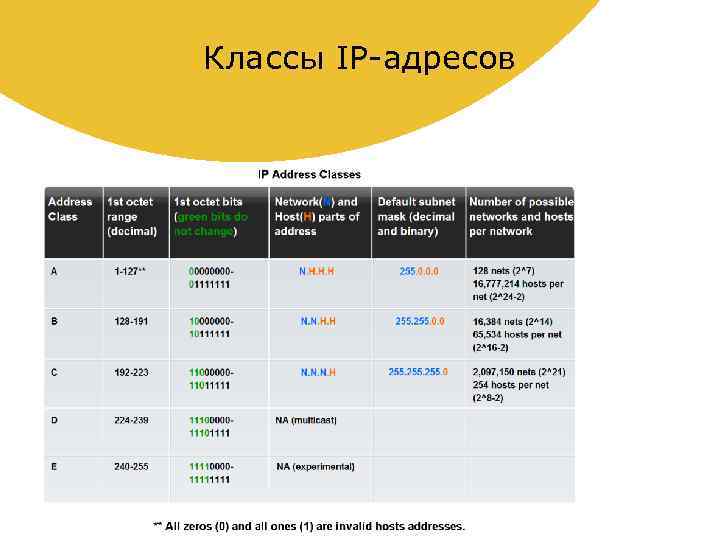

Классы IP-адресов

Назначение IP-адресов Частные и публичные IP-адреса

Classful и Classless IP-адреса • Classless IP-адресация • CIDR и суммаризация маршрутов - Позволяет суммировать маршруты как один единый маршрут • Variable Length Subnet Masking (VLSM) - Позволяет разбивать сети на подсети

VLSM • Процесс разбиения сети на подсети • Более чем одна маска может быть использована • Более эффективное использование IP-адресов

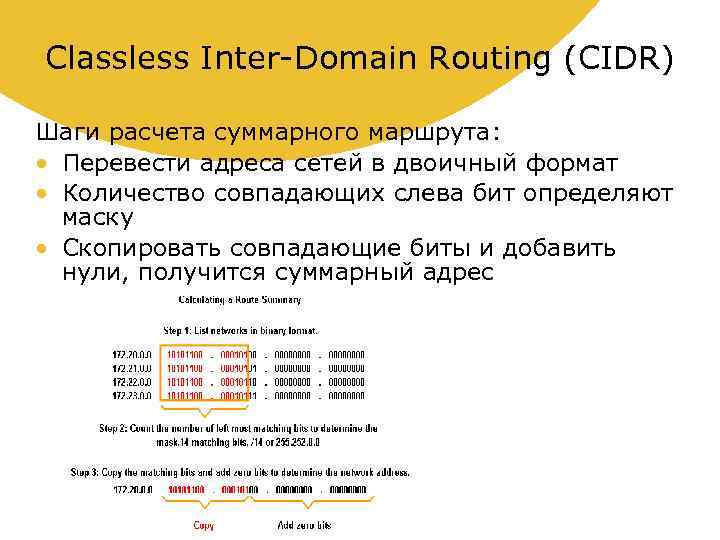

Classless Inter-Domain Routing (CIDR) Шаги расчета суммарного маршрута: • Перевести адреса сетей в двоичный формат • Количество совпадающих слева бит определяют маску • Скопировать совпадающие биты и добавить нули, получится суммарный адрес

Маршрутизация Маршрутизаторы работают на уровнях 1, 2 и 3

Формат IP-пакета

Таблица маршрутизации

Построение таблицы маршрутизации – – – Адрес сети/Маска Выходной интерфейс Адрес следующего узла Administrative distance Метрика

Типы маршрутов • Непосредственно подключенные сети • Статические маршруты • Динамические маршруты

Статические маршруты Преимущества статических маршрутов – Stub networks – Безопасность – Минимальная загрузка

Статические маршруты Создание статического маршрута

Маршрут по умолчанию

RIP • Характеристики векторных протоколов • Метрика числа переходов • Плюсы и минусы

RIPv 1 • Классовый (Classful) протокол маршрутизации • В качестве метрики использует количество переходов - Hop Count • Маршрут с метрикой > 15 считается недостижимым • Широковещательная рассылка (Broadcast) маршрутных обновлений каждые 30 секунд

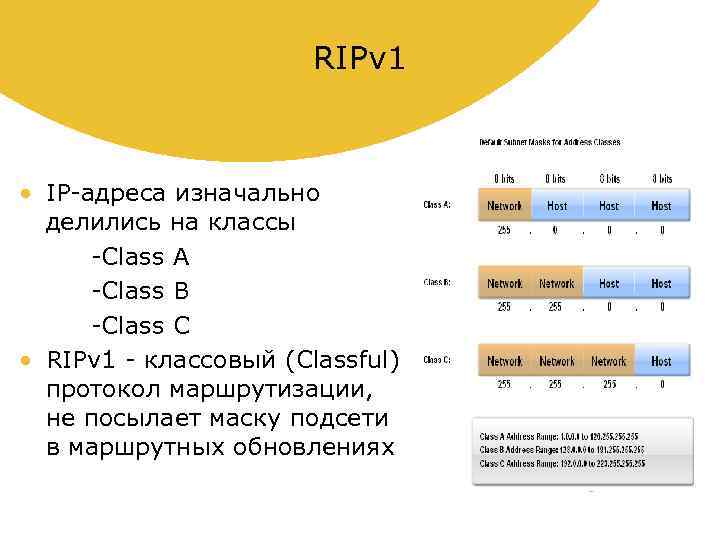

RIPv 1 • IP-адреса изначально делились на классы -Class A -Class B -Class C • RIPv 1 - классовый (Classful) протокол маршрутизации, не посылает маску подсети в маршрутных обновлениях

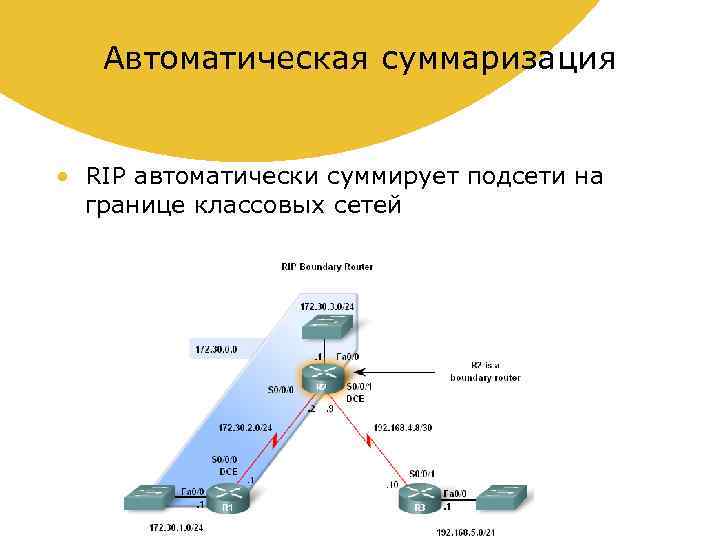

Автоматическая суммаризация • RIP автоматически суммирует подсети на границе классовых сетей

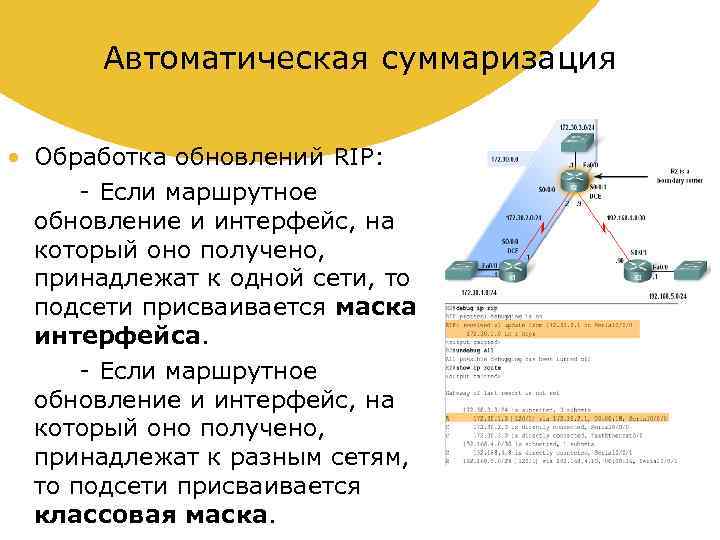

Автоматическая суммаризация • Обработка обновлений RIP: - Если маршрутное обновление и интерфейс, на который оно получено, принадлежат к одной сети, то подсети присваивается маска интерфейса. - Если маршрутное обновление и интерфейс, на который оно получено, принадлежат к разным сетям, то подсети присваивается классовая маска.

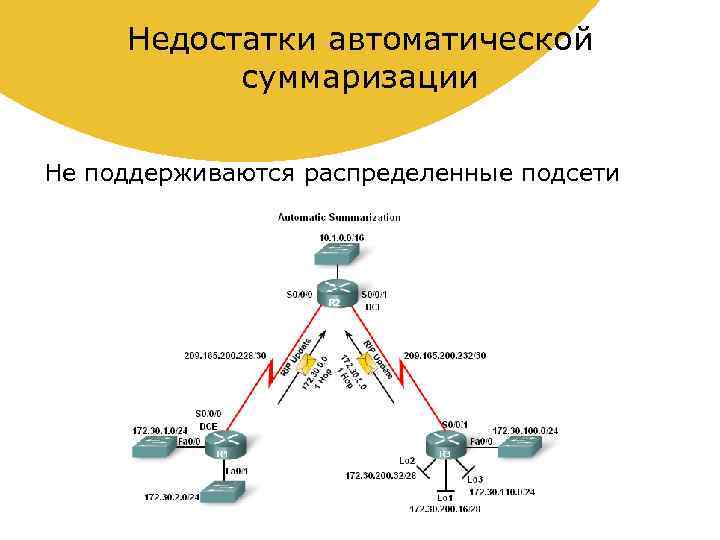

Недостатки автоматической суммаризации Не поддерживаются распределенные подсети

Различия между RIPv 1 и RIPv 2 RIPv 1 - классовый (Classful) протокол маршрутизации - не поддерживает несмежные подсети - не поддерживает VLSM, CIDR - не объявляет маску подсети в маршрутных обновлениях - широковещательная рассылка (broadcast) маршрутных обновлений RIPv 2 - бесклассовый (Classless ) протокол маршрутизации - групповая (multicast) рассылка маршрутных обновлений - возможно использование аутентификации

Общее между RIPv 1 и RIPv 2 • Используют таймеры для предотвращения маршрутных петель • Используют Split Horizon или Split Horizon совместно с Poison Reverse • Максимальное количество прыжков 15 • Рассылка обновлений каждые 30 секунд • Административная дистанция равна 120

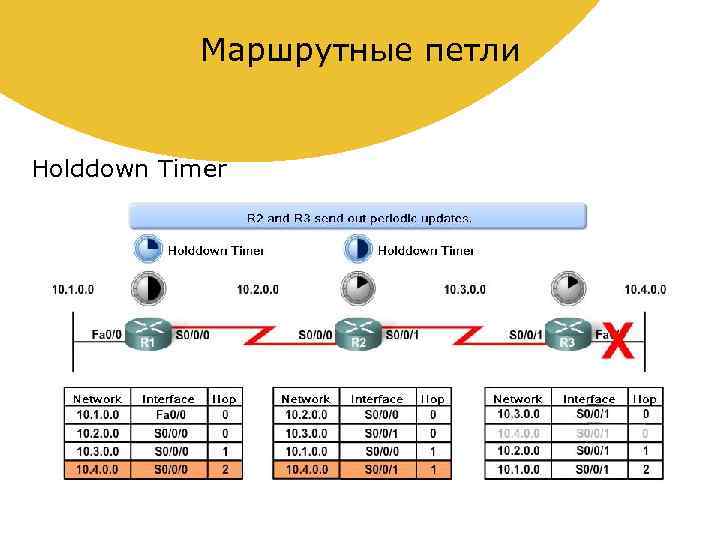

Маршрутные петли Holddown Timer

Маршрутные петли Poisoned Reverse

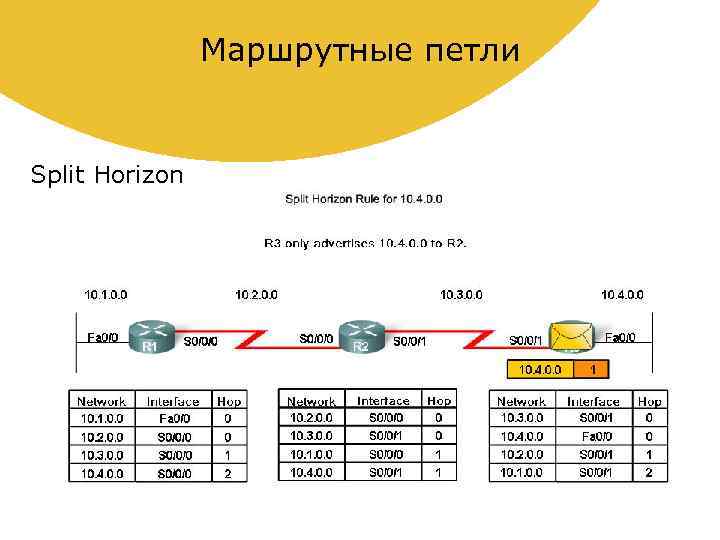

Маршрутные петли Split Horizon

VLSM & CIDR • RIPv 2 поддерживает VLSM и CIDR • CIDR использует суперсети (несколько классовых сетей, объединенных в одну с меньшей маской, например 192. 168. 0. 0/16) • Для проверки суперсетей используйте: -Show ip route -Debug ip rip

Базовая конфигурация RIP Для того, чтобы включить протокол RIP, введите: Router(config)#router rip Для того, чтобы разрешить протокол RIP, на всех интерфейсах, принадлежащих сети введите: Router(config-router)#network ip-addr

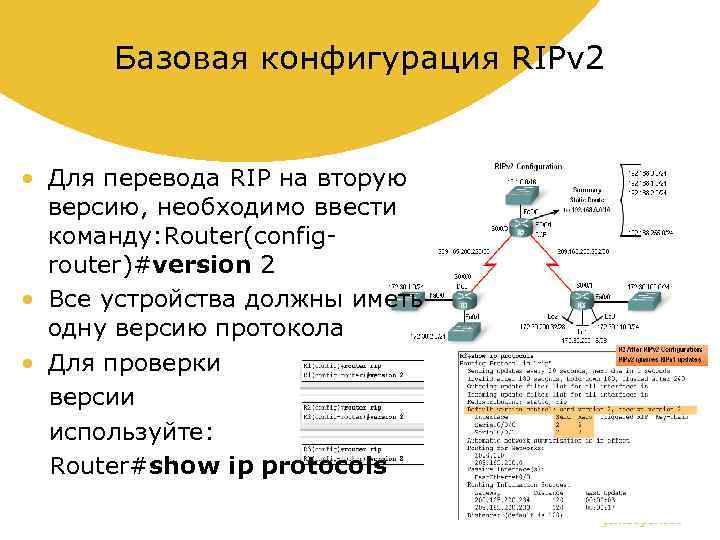

Базовая конфигурация RIPv 2 • Для перевода RIP на вторую версию, необходимо ввести команду: Router(configrouter)#version 2 • Все устройства должны иметь одну версию протокола • Для проверки версии используйте: Router#show ip protocols

Базовая конфигурация RIPv 2 • RIPv 2 также автоматически суммирует подсети на границе классовых сетей и может суммировать маршруты с маской, меньшей, чем классовая • Для отключения автоматической суммаризации, используйте: Router(config-router)# no auto-summary

Маршрут по умолчанию • Пакеты, для которых не определен явный маршрут в таблице маршрутизации, направляются на интерфейс, определенный для маршрута по умолчанию. • Клиентские маршрутизаторы используют маршрут по умолчанию для подключения к ISP. • Для настройки используйте команды: Router(config)#ip route 0. 0 s 0/0/1 Router(config-router)#default-information originate – распространяет маршрут по умолчанию по протоколу RIP

Дополнительная настройка RIP • Пассивный интерфейс нужен для тупиковых сетей, в которых нет маршрутизаторов под управлением RIP • Маршрутные обновления не посылаются на пассивный интерфейс • Router(config-router)#passive-interfacetype interface-number

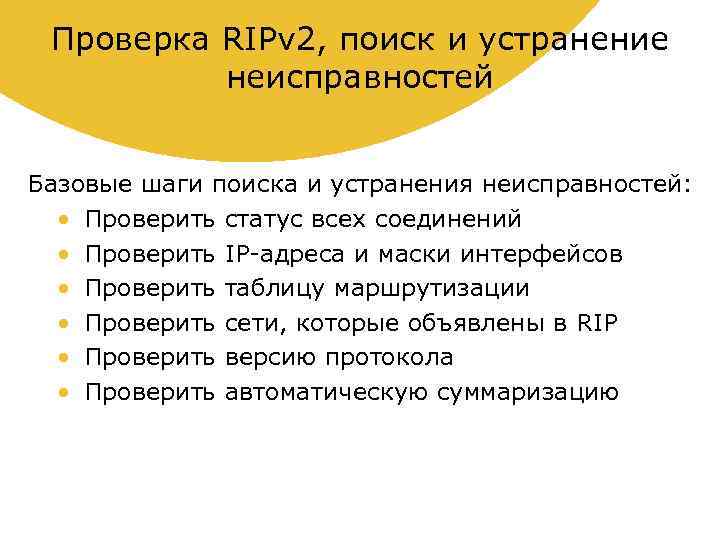

Проверка RIPv 2, поиск и устранение неисправностей Базовые шаги поиска и устранения неисправностей: • Проверить статус всех соединений • Проверить IP-адреса и маски интерфейсов • Проверить таблицу маршрутизации • Проверить сети, которые объявлены в RIP • Проверить версию протокола • Проверить автоматическую суммаризацию

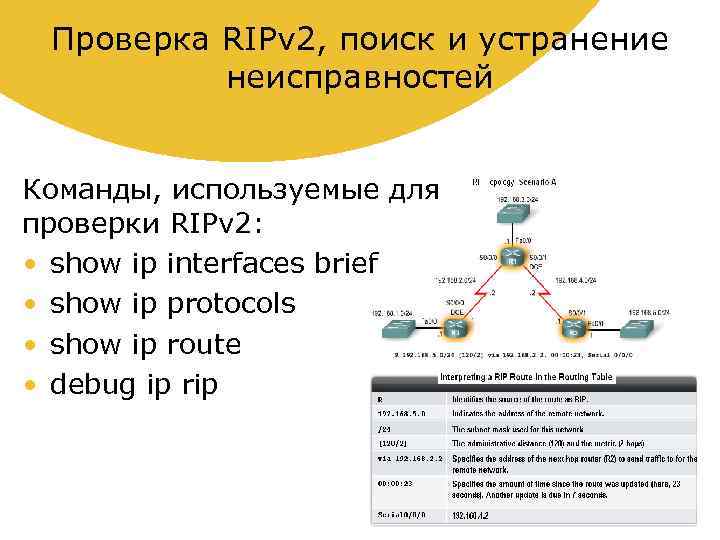

Проверка RIPv 2, поиск и устранение неисправностей Команды, используемые для проверки RIPv 2: • show ip interfaces brief • show ip protocols • show ip route • debug ip rip

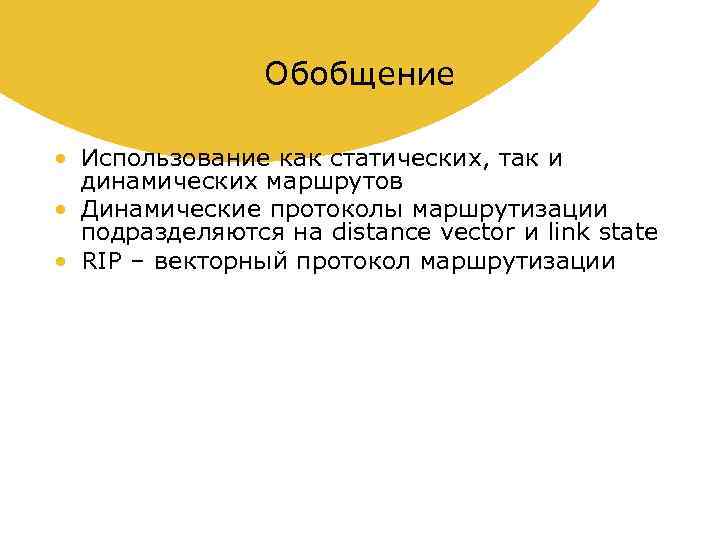

Обобщение • Использование как статических, так и динамических маршрутов • Динамические протоколы маршрутизации подразделяются на distance vector и link state • RIP – векторный протокол маршрутизации

Вопросы
