Маркшейдерское обеспечение Петропавловского известнякового карьера ОАО «Севуралбокситруда» Студент группы МД – 09: Иванов И. И. Руководитель: Пешкина О. С.
Общие сведения Петропавловское месторождение расположено на севере Свердловской области на восточном склоне Северного Урала, на территории городского округа г. Североуральск.
Геологическая характеристика Петропавловское месторождение известняков приурочено к мощной толще карбонатных пород одноименной свиты. По данным геологоразведочных и горно – эксплутационных работ полезная толща известняков сложена двумя литологическими разновидностями: • известняки серые и светло – серые; • известняки розовые брекчиевидные. Наибольшее распространение имеют светло – серые и серые массивные известняки, расположенные в восточной части месторождения. Розовые брекчиевидные известняки распространены в основном в западной части месторождения, в пределах действующего Петропавловского карьера.

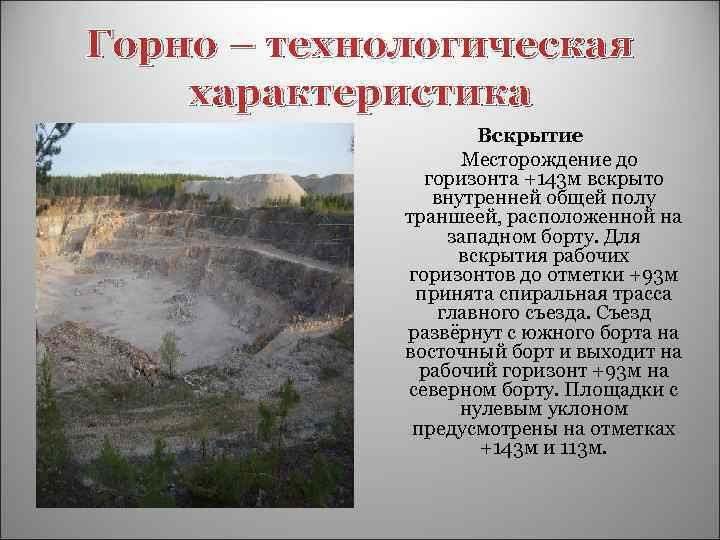

Горно – технологическая характеристика Вскрытие Месторождение до горизонта +143 м вскрыто внутренней общей полу траншеей, расположенной на западном борту. Для вскрытия рабочих горизонтов до отметки +93 м принята спиральная трасса главного съезда. Съезд развёрнут с южного борта на восточный борт и выходит на рабочий горизонт +93 м на северном борту. Площадки с нулевым уклоном предусмотрены на отметках +143 м и 113 м.

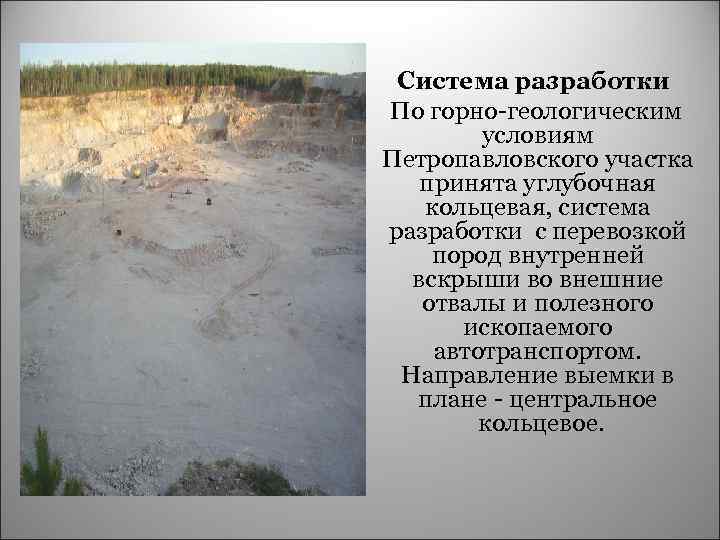

Система разработки По горно-геологическим условиям Петропавловского участка принята углубочная кольцевая, система разработки с перевозкой пород внутренней вскрыши во внешние отвалы и полезного ископаемого автотранспортом. Направление выемки в плане - центральное кольцевое.
Маркшейдерские работы на предприятии Данные маркшейдерской съемки используются для составления календарных планов развития горных работ, изучения геологического строения месторождения, решения различных задач, связанных с ведением горных работ. Объектами съемки на карьере являются: разведочные выработки, взрывные скважины; элементы уступов, съездов, разрезных траншей; крупные тектонические нарушения; нагорные и водоотливные канавы, отвалы вскрышных пород, склады переработанного известняка, транспортные пути в карьере и др. объекты.
Съемка карьера и отвалов Съёмку карьера и отвалов выполняют методом тахеометрической съёмки.
Обеспечение буровзрывных работ Маркшейдерское обеспечение буровзрывных работ включает: • подготовку графической документации для составления проекта буровзрывных работ; • вынос в натуру проекта расположения взрывных выработок с пунктов съёмочной сети; • составление исполнительного плана обуренного блока, с таблицей, в которую занесены параметры по каждой скважине.

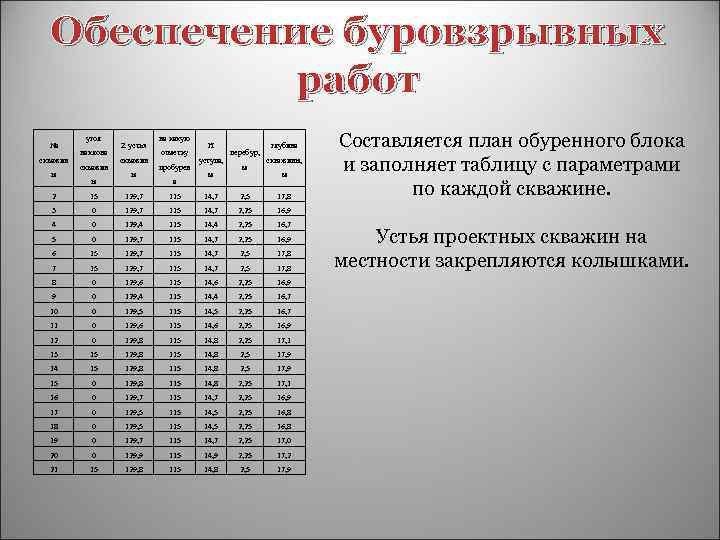

Обеспечение буровзрывных работ № скважин ы угол наклона скважин ы Z устья скважин ы на какую отметку пробурен а H уступа, м перебур, м глубина скважины, м 2 15 129, 7 115 14, 7 2, 5 17, 8 3 0 129, 7 115 14, 7 2, 25 16, 9 4 0 129, 4 115 14, 4 2, 25 16, 7 5 0 129, 7 115 14, 7 2, 25 16, 9 6 15 129, 7 115 14, 7 2, 5 17, 8 7 15 129, 7 115 14, 7 2, 5 17, 8 8 0 129, 6 115 14, 6 2, 25 16, 9 9 0 129, 4 115 14, 4 2, 25 16, 7 10 0 129, 5 115 14, 5 2, 25 16, 7 11 0 129, 6 115 14, 6 2, 25 16, 9 12 0 129, 8 115 14, 8 2, 25 17, 1 13 15 129, 8 115 14, 8 2, 5 17, 9 14 15 129, 8 115 14, 8 2, 5 17, 9 15 0 129, 8 115 14, 8 2, 25 17, 1 16 0 129, 7 115 14, 7 2, 25 16, 9 17 0 129, 5 115 14, 5 2, 25 16, 8 18 0 129, 5 115 14, 5 2, 25 16, 8 19 0 129, 7 115 14, 7 2, 25 17, 0 20 0 129, 9 115 14, 9 2, 25 17, 2 21 15 129, 8 115 14, 8 2, 5 17, 9 Составляется план обуренного блока и заполняет таблицу с параметрами по каждой скважине. Устья проектных скважин на местности закрепляются колышками.
Учет объемов вскрыши и добычи
Маркшейдерские работы при экскавации горной массы
Опорная сеть на карьере Маркшейдерская опорная сеть на карьере состоит из пунктов государственной геодезической сети и сетей местного значения.
