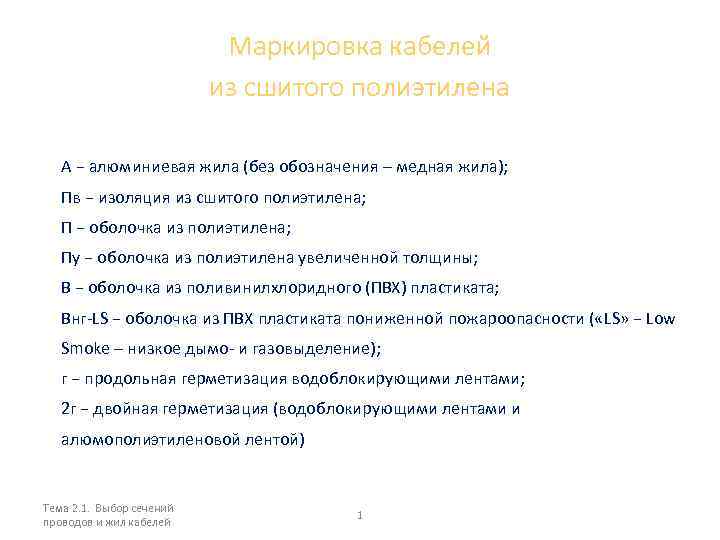

Маркировка кабелей из сшитого полиэтилена А − алюминиевая жила (без обозначения – медная жила); Пв − изоляция из сшитого полиэтилена; П − оболочка из полиэтилена; Пу − оболочка из полиэтилена увеличенной толщины; В − оболочка из поливинилхлоридного (ПВХ) пластиката; Внг-LS − оболочка из ПВХ пластиката пониженной пожароопасности ( «LS» − Low Smoke – низкое дымо- и газовыделение); г − продольная герметизация водоблокирующими лентами; 2 г − двойная герметизация (водоблокирующими лентами и алюмополиэтиленовой лентой) Тема 2. 1. Выбор сечений проводов и жил кабелей 1
Кабели силовые с пластмассовой изоляцией на низкое напряжение КАБЕЛИ СИЛОВЫЕ ДЛЯ СТАЦИОНАРНОЙ ПРОКЛАДКИ АВВГ - 0, 66, АВВГП - 0, 66, АВВГНГ-LS 0, 66, АВВГ 1, АВВГП 1, АВВГНГ 1, АВВГНГ-LS 1 Кабель силовой с алюминиевыми жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова на номинальное переменное напряжение 0, 66 к. В и 1 к. В.
Кабели силовые с пластмассовой изоляцией на низкое напряжение Кабель силовой ВБб. Шв для стационарной прокладки, на напряжение до 35 к. В, с пластмассовой изоляцией АВБб. Шв на 0, 66 и 1 к. В, ВБб. Шв на 6 к. В Кабель силовой с алюминиевыми (АВБб. Шв)и медными (ВБб. Шв)жилами, с ПВХ изоляцией с защитным покровом типа Бб. Шв. Кабель силовой ВБб. Шв-Т в тропическом исполнении кабель силовой ВБб. Шв-ХЛ в холодностойко м исполнении
Кабели силовые с пластмассовой изоляцией на низкое напряжение - ВВГ, ВВГ - 0, 66, ВВГ П - 0, 66, ВВГНГ LS - 0, 66, ВВГ 1, ВВГ П 1, ВВГНГ LS 1 Кабель силовой с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, без защитного покрова на номинальное переменное напряжение 0, 66 к. В и 1 к. В. В данную группу входят кабели с алюминиевыми или медными токопроводящими жилами с пластмассовой изоляцией в пластмассовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0, 66 - 6 к. В частотой 50 Гц при температуре окружающей среды от -50°С до +50°С.

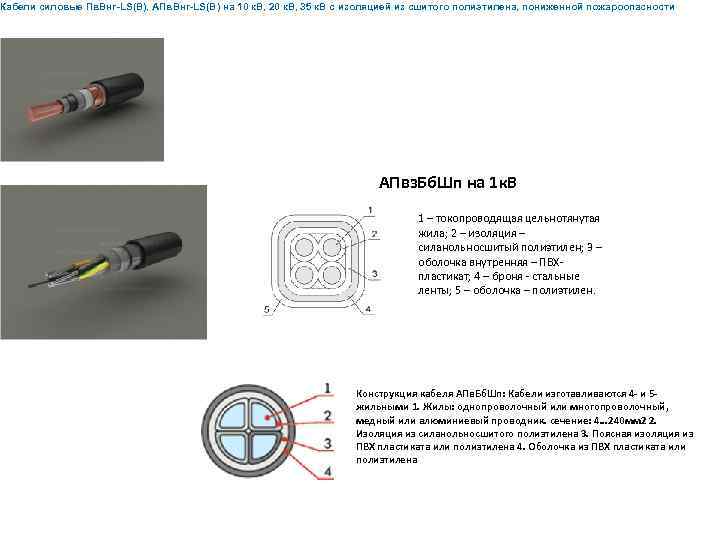

Кабели силовые Пв. Внг-LS(B), АПв. Внг-LS(B) на 10 к. В, 20 к. В, 35 к. В с изоляцией из сшитого полиэтилена, пониженной пожароопасности АПвз. Бб. Шп на 1 к. В 1 – токопроводящая цельнотянутая жила; 2 – изоляция – силанольносшитый полиэтилен; 3 – оболочка внутренняя – ПВХпластикат; 4 – броня - стальные ленты; 5 – оболочка – полиэтилен. Конструкция кабеля АПв. Бб. Шп: Кабели изготавливаются 4 - и 5 жильными 1. Жилы: однопроволочный или многопроволочный, медный или алюминиевый проводник. сечение: 4. . . 240 мм 2 2. Изоляция из силанольносшитого полиэтилена 3. Поясная изоляция из ПВХ пластиката или полиэтилена 4. Оболочка из ПВХ пластиката или полиэтилена
Кабели силовые с пропитанной бумажной изоляцией на низкое напряжение В данную группу входят кабели с алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение до 10 к. В переменного тока частотой 50 Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50 до +50 °С. Кабели должны соответствовать требованиям ГОСТ 18410 -73. Кабель АСБ 2 л силовой, для стационарной прокладки, на напряжение до 35 к. В, с бумажной изоляцией

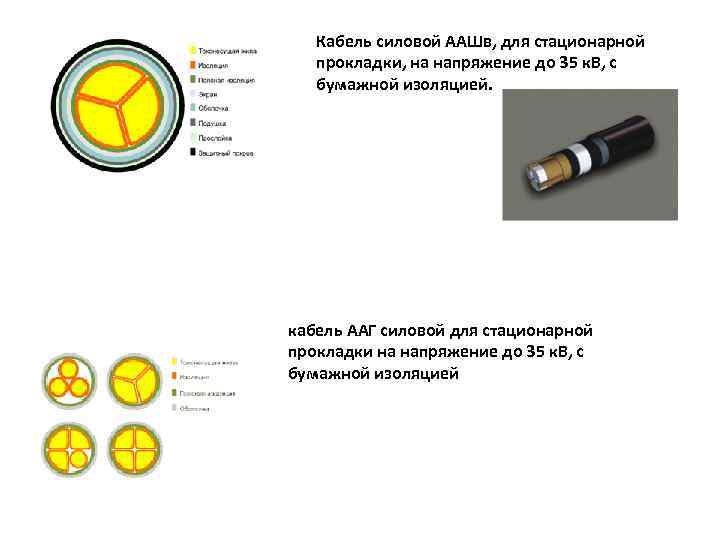

Кабель силовой ААШв, для стационарной прокладки, на напряжение до 35 к. В, с бумажной изоляцией. кабель ААГ силовой для стационарной прокладки на напряжение до 35 к. В, с бумажной изоляцией
Кабель силовой ААБл, для стационарной прокладки, на напряжение до 35 к. В, с бумажной изоляцией Кабель силовой ААБ 2 л для стационарной прокладки на напряжение до 35 к. В, с бумажной изоляцией

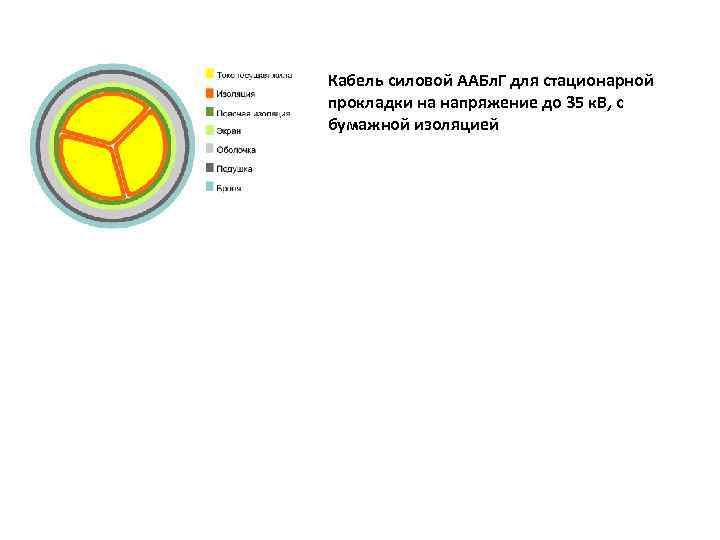

Кабель силовой ААБл. Г для стационарной прокладки на напряжение до 35 к. В, с бумажной изоляцией
Кабель ААБнл. Г силовой для стационарной прокладки на напряжение до 35 к. В, с бумажной изоляцией
Кабели АСБГ силовые с бумажной изоляцией ГОСТ 18410 -73 Кабели силовые ЦАСБ 2 л с бумажной изоляцией
КАБЕЛИ СИЛОВЫЕ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА НА НАПРЯЖЕНИЕ 10, 20, 35 к. В Марки АПв. П, АПв. Пу, АПв. В, АПв. Внг-LS, Пв. Внг-LS Кабели Пв. ВГ, Пв. Внг(А) - LS, Пв. ВГнг(В) на напряжение 1 к. В
КАБЕЛИ СИЛОВЫЕ ГИБКИЕ КГ, КГТ, КГ-ХЛ, КГН, КПГС, КОГ 1 Кабели гибкие с медными жилами, с резиновой изоляцией, в резиновой оболочке. ТУ 16. К 73. 05

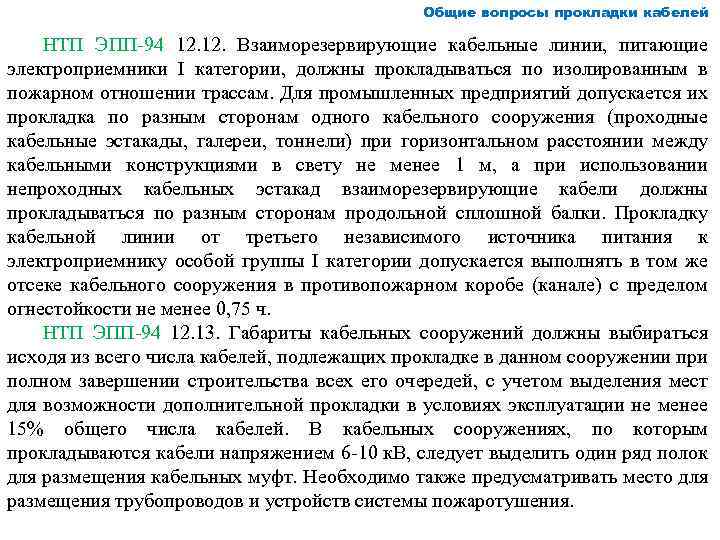

Общие вопросы прокладки кабелей НТП ЭПП 94 12. Взаиморезервирующие кабельные линии, питающие электроприемники I категории, должны прокладываться по изолированным в пожарном отношении трассам. Для промышленных предприятий допускается их прокладка по разным сторонам одного кабельного сооружения (проходные кабельные эстакады, галереи, тоннели) при горизонтальном расстоянии между кабельными конструкциями в свету не менее 1 м, а при использовании непроходных кабельных эстакад взаиморезервирующие кабели должны прокладываться по разным сторонам продольной сплошной балки. Прокладку кабельной линии от третьего независимого источника питания к электроприемнику особой группы I категории допускается выполнять в том же отсеке кабельного сооружения в противопожарном коробе (канале) с пределом огнестойкости не менее 0, 75 ч. НТП ЭПП 94 12. 13. Габариты кабельных сооружений должны выбираться исходя из всего числа кабелей, подлежащих прокладке в данном сооружении при полном завершении строительства всех его очередей, с учетом выделения мест для возможности дополнительной прокладки в условиях эксплуатации не менее 15% общего числа кабелей. В кабельных сооружениях, по которым прокладываются кабели напряжением 6 10 к. В, следует выделить один ряд полок для размещения кабельных муфт. Необходимо также предусматривать место для размещения трубопроводов и устройств системы пожаротушения.

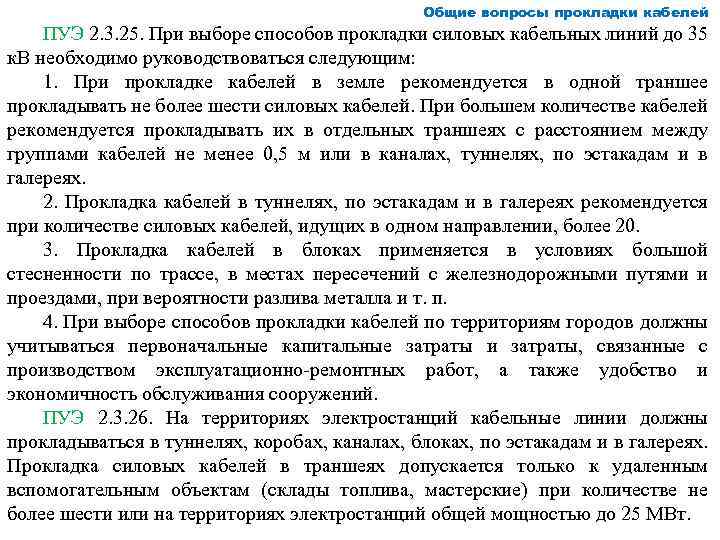

Общие вопросы прокладки кабелей ПУЭ 2. 3. 25. При выборе способов прокладки силовых кабельных линий до 35 к. В необходимо руководствоваться следующим: 1. При прокладке кабелей в земле рекомендуется в одной траншее прокладывать не более шести силовых кабелей. При большем количестве кабелей рекомендуется прокладывать их в отдельных траншеях с расстоянием между группами кабелей не менее 0, 5 м или в каналах, туннелях, по эстакадам и в галереях. 2. Прокладка кабелей в туннелях, по эстакадам и в галереях рекомендуется при количестве силовых кабелей, идущих в одном направлении, более 20. 3. Прокладка кабелей в блоках применяется в условиях большой стесненности по трассе, в местах пересечений с железнодорожными путями и проездами, при вероятности разлива металла и т. п. 4. При выборе способов прокладки кабелей по территориям городов должны учитываться первоначальные капитальные затраты и затраты, связанные с производством эксплуатационно ремонтных работ, а также удобство и экономичность обслуживания сооружений. ПУЭ 2. 3. 26. На территориях электростанций кабельные линии должны прокладываться в туннелях, коробах, каналах, блоках, по эстакадам и в галереях. Прокладка силовых кабелей в траншеях допускается только к удаленным вспомогательным объектам (склады топлива, мастерские) при количестве не более шести или на территориях электростанций общей мощностью до 25 МВт.

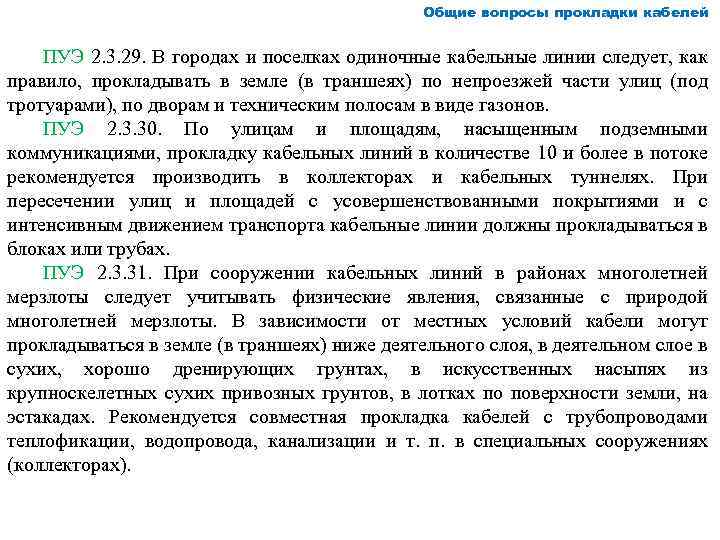

Общие вопросы прокладки кабелей ПУЭ 2. 3. 29. В городах и поселках одиночные кабельные линии следует, как правило, прокладывать в земле (в траншеях) по непроезжей части улиц (под тротуарами), по дворам и техническим полосам в виде газонов. ПУЭ 2. 3. 30. По улицам и площадям, насыщенным подземными коммуникациями, прокладку кабельных линий в количестве 10 и более в потоке рекомендуется производить в коллекторах и кабельных туннелях. При пересечении улиц и площадей с усовершенствованными покрытиями и с интенсивным движением транспорта кабельные линии должны прокладываться в блоках или трубах. ПУЭ 2. 3. 31. При сооружении кабельных линий в районах многолетней мерзлоты следует учитывать физические явления, связанные с природой многолетней мерзлоты. В зависимости от местных условий кабели могут прокладываться в земле (в траншеях) ниже деятельного слоя, в деятельном слое в сухих, хорошо дренирующих грунтах, в искусственных насыпях из крупноскелетных сухих привозных грунтов, в лотках по поверхности земли, на эстакадах. Рекомендуется совместная прокладка кабелей с трубопроводами теплофикации, водопровода, канализации и т. п. в специальных сооружениях (коллекторах).
Общие вопросы прокладки кабелей ПУЭ 2. 3. 33. Внутри зданий кабельные линии можно прокладывать непосредственно по конструкциям зданий (открыто и в коробах или трубах), в каналах, блоках, туннелях, трубах, проложенных в полах и перекрытиях, а также по фундаментам машин, в шахтах, кабельных этажах и двойных полах. ПУЭ 2. 3. 49. Для подводных кабельных линий следует применять кабели с броней из круглой проволоки, по возможности одной строительной длины. С этой целью разрешается применение одножильных кабелей. В местах перехода кабельных линий с берега в море при наличии сильного морского прибоя, при прокладке кабеля на участках рек с сильным течением и размываемыми берегами, а также на больших глубинах (до 40 60 м) следует применять кабель с двойной металлической броней. Кабели с резиновой изоляцией в поливинилхлоридной оболочке, а также кабели в алюминиевой оболочке без специальных водонепроницаемых покрытий для прокладки в воде не допускаются. При прокладке кабельных линий через небольшие несудоходные и несплавные реки шириной (вместе с затопляемой поймой) не более 100 м, с устойчивыми руслом и дном допускается применение кабелей с ленточной броней.

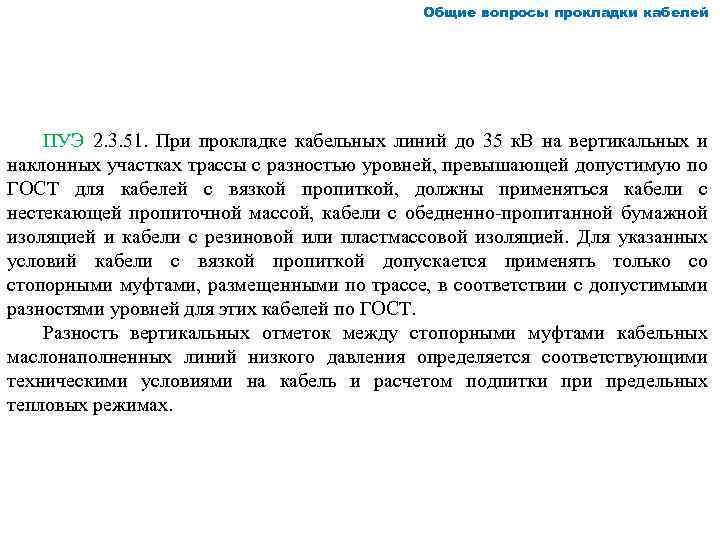

Общие вопросы прокладки кабелей ПУЭ 2. 3. 51. При прокладке кабельных линий до 35 к. В на вертикальных и наклонных участках трассы с разностью уровней, превышающей допустимую по ГОСТ для кабелей с вязкой пропиткой, должны применяться кабели с нестекающей пропиточной массой, кабели с обедненно пропитанной бумажной изоляцией и кабели с резиновой или пластмассовой изоляцией. Для указанных условий кабели с вязкой пропиткой допускается применять только со стопорными муфтами, размещенными по трассе, в соответствии с допустимыми разностями уровней для этих кабелей по ГОСТ. Разность вертикальных отметок между стопорными муфтами кабельных маслонаполненных линий низкого давления определяется соответствующими техническими условиями на кабель и расчетом подпитки предельных тепловых режимах.

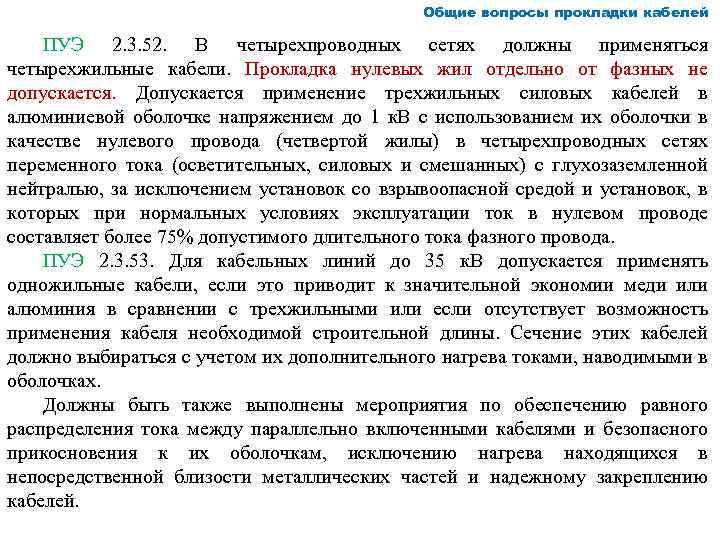

Общие вопросы прокладки кабелей ПУЭ 2. 3. 52. В четырехпроводных сетях должны применяться четырехжильные кабели. Прокладка нулевых жил отдельно от фазных не допускается. Допускается применение трехжильных силовых кабелей в алюминиевой оболочке напряжением до 1 к. В с использованием их оболочки в качестве нулевого провода (четвертой жилы) в четырехпроводных сетях переменного тока (осветительных, силовых и смешанных) с глухозаземленной нейтралью, за исключением установок со взрывоопасной средой и установок, в которых при нормальных условиях эксплуатации ток в нулевом проводе составляет более 75% допустимого длительного тока фазного провода. ПУЭ 2. 3. 53. Для кабельных линий до 35 к. В допускается применять одножильные кабели, если это приводит к значительной экономии меди или алюминия в сравнении с трехжильными или если отсутствует возможность применения кабеля необходимой строительной длины. Сечение этих кабелей должно выбираться с учетом их дополнительного нагрева токами, наводимыми в оболочках. Должны быть также выполнены мероприятия по обеспечению равного распределения тока между параллельно включенными кабелями и безопасного прикосновения к их оболочкам, исключению нагрева находящихся в непосредственной близости металлических частей и надежному закреплению кабелей.

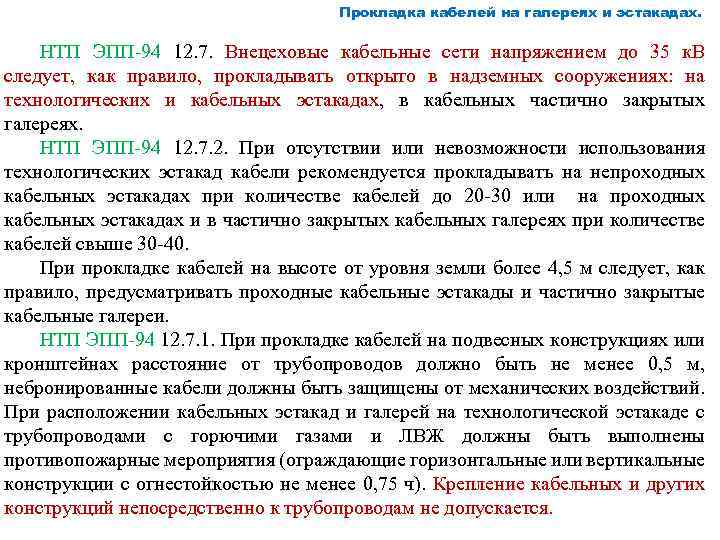

Прокладка кабелей на галереях и эстакадах. НТП ЭПП 94 12. 7. Внецеховые кабельные сети напряжением до 35 к. В следует, как правило, прокладывать открыто в надземных сооружениях: на технологических и кабельных эстакадах, в кабельных частично закрытых галереях. НТП ЭПП 94 12. 7. 2. При отсутствии или невозможности использования технологических эстакад кабели рекомендуется прокладывать на непроходных кабельных эстакадах при количестве кабелей до 20 30 или на проходных кабельных эстакадах и в частично закрытых кабельных галереях при количестве кабелей свыше 30 40. При прокладке кабелей на высоте от уровня земли более 4, 5 м следует, как правило, предусматривать проходные кабельные эстакады и частично закрытые кабельные галереи. НТП ЭПП 94 12. 7. 1. При прокладке кабелей на подвесных конструкциях или кронштейнах расстояние от трубопроводов должно быть не менее 0, 5 м, небронированные кабели должны быть защищены от механических воздействий. При расположении кабельных эстакад и галерей на технологической эстакаде с трубопроводами с горючими газами и ЛВЖ должны быть выполнены противопожарные мероприятия (ограждающие горизонтальные или вертикальные конструкции с огнестойкостью не менее 0, 75 ч). Крепление кабельных и других конструкций непосредственно к трубопроводам не допускается.
Прокладка кабелей на галереях и эстакадах. НТП ЭПП 94 12. 7. 4. В районах северных географических широт выше 65 град действие прямой солнечной радиации учитывать не следует. На промышленных предприятиях, расположенных в районах северных географических широт ниже 65 град, защищать от воздействия прямой солнечной радиации следует только кабели на напряжение 20 к. В и выше. НТП ЭПП 94 12. 8. Прокладка кабелей в полностью закрытых кабельных галереях может быть допущена только в обоснованных случаях (например, при крайне агрессивной окружающей среде, при значительных внешних тепловых или механических воздействиях и др. ). НТП ЭПП 94 12. 9. Допускается прокладка кабелей по внешним поверхностям наружных стен зданий и сооружений при условии, что последние выполнены из несгораемых материалов. ПУЭ 2. 3. 39. В кабельных сооружениях и производственных помещениях при отсутствии опасности механических повреждений в эксплуатации рекомендуется прокладывать небронированные кабели, а при наличии опасности механических повреждений в эксплуатации должны применяться бронированные кабели или защита их от механических повреждений. Вне кабельных сооружений допускается прокладка небронированных кабелей на недоступной высоте (не менее 2 м); на меньшей высоте прокладка небронированных кабелей допускается при условии защиты их от механических повреждений (коробами, угловой сталью, трубами и т. п. ).

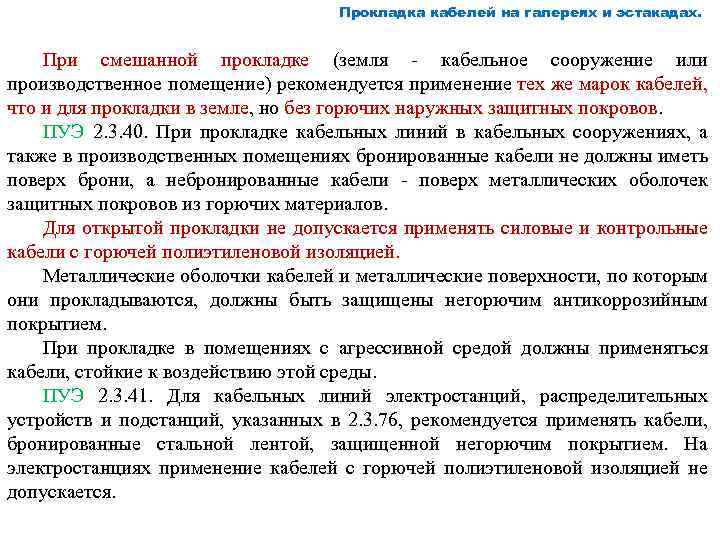

Прокладка кабелей на галереях и эстакадах. При смешанной прокладке (земля кабельное сооружение или производственное помещение) рекомендуется применение тех же марок кабелей, что и для прокладки в земле, но без горючих наружных защитных покровов. ПУЭ 2. 3. 40. При прокладке кабельных линий в кабельных сооружениях, а также в производственных помещениях бронированные кабели не должны иметь поверх брони, а небронированные кабели поверх металлических оболочек защитных покровов из горючих материалов. Для открытой прокладки не допускается применять силовые и контрольные кабели с горючей полиэтиленовой изоляцией. Металлические оболочки кабелей и металлические поверхности, по которым они прокладываются, должны быть защищены негорючим антикоррозийным покрытием. При прокладке в помещениях с агрессивной средой должны применяться кабели, стойкие к воздействию этой среды. ПУЭ 2. 3. 41. Для кабельных линий электростанций, распределительных устройств и подстанций, указанных в 2. 3. 76, рекомендуется применять кабели, бронированные стальной лентой, защищенной негорючим покрытием. На электростанциях применение кабелей с горючей полиэтиленовой изоляцией не допускается.

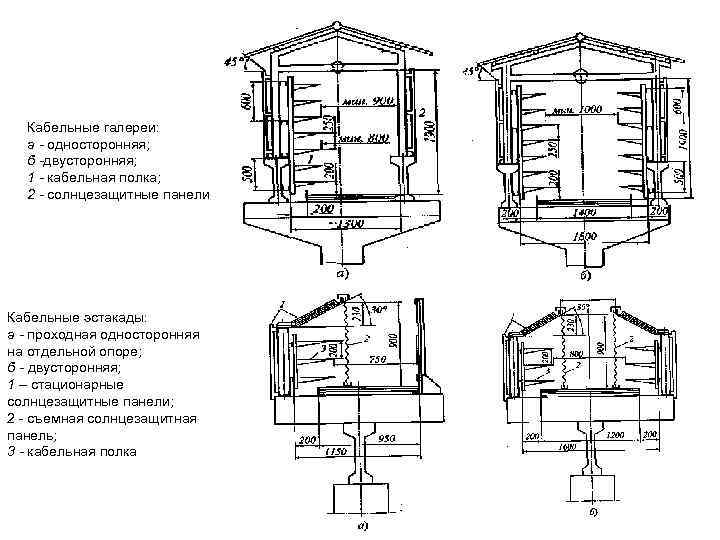

Кабельные галереи: а - односторонняя; б -двусторонняя; 1 - кабельная полка; 2 - солнцезащитные панели Кабельные эстакады: а - проходная односторонняя на отдельной опоре; б - двусторонняя; 1 – стационарные солнцезащитные панели; 2 - съемная солнцезащитная панель; 3 - кабельная полка

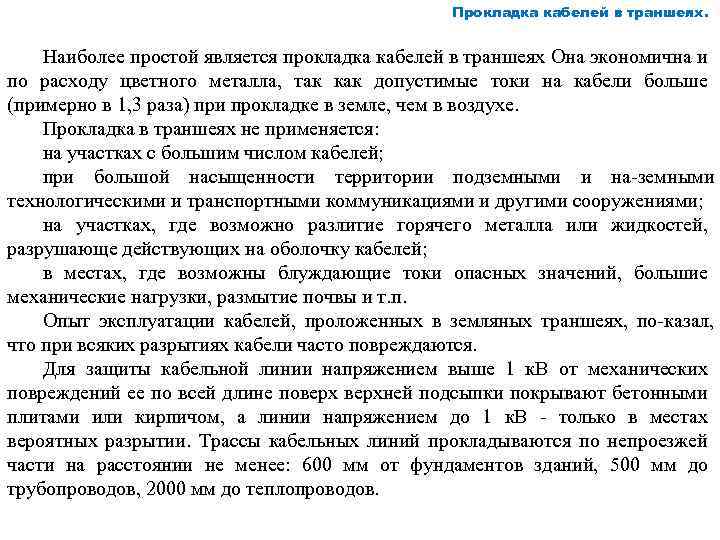

Прокладка кабелей в траншеях. Наиболее простой является прокладка кабелей в траншеях Она экономична и по расходу цветного металла, так как допустимые токи на кабели больше (примерно в 1, 3 раза) при прокладке в земле, чем в воздухе. Прокладка в траншеях не применяется: на участках с большим числом кабелей; при большой насыщенности территории подземными и на земными технологическими и транспортными коммуникациями и другими сооружениями; на участках, где возможно разлитие горячего металла или жидкостей, разрушающе действующих на оболочку кабелей; в местах, где возможны блуждающие токи опасных значений, большие механические нагрузки, размытие почвы и т. п. Опыт эксплуатации кабелей, проложенных в земляных траншеях, по казал, что при всяких разрытиях кабели часто повреждаются. Для защиты кабельной линии напряжением выше 1 к. В от механических повреждений ее по всей длине поверхней подсыпки покрывают бетонными плитами или кирпичом, а линии напряжением до 1 к. В только в местах вероятных разрытии. Трассы кабельных линий прокладываются по непроезжей части на расстоянии не менее: 600 мм от фундаментов зданий, 500 мм до трубопроводов, 2000 мм до теплопроводов.

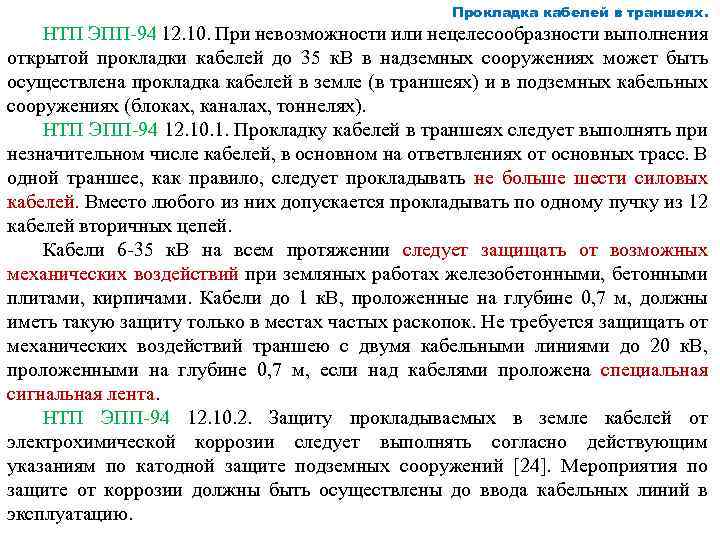

Прокладка кабелей в траншеях. НТП ЭПП 94 12. 10. При невозможности или нецелесообразности выполнения открытой прокладки кабелей до 35 к. В в надземных сооружениях может быть осуществлена прокладка кабелей в земле (в траншеях) и в подземных кабельных сооружениях (блоках, каналах, тоннелях). НТП ЭПП 94 12. 10. 1. Прокладку кабелей в траншеях следует выполнять при незначительном числе кабелей, в основном на ответвлениях от основных трасс. В одной траншее, как правило, следует прокладывать не больше шести силовых кабелей. Вместо любого из них допускается прокладывать по одному пучку из 12 кабелей вторичных цепей. Кабели 6 35 к. В на всем протяжении следует защищать от возможных механических воздействий при земляных работах железобетонными, бетонными плитами, кирпичами. Кабели до 1 к. В, проложенные на глубине 0, 7 м, должны иметь такую защиту только в местах частых раскопок. Не требуется защищать от механических воздействий траншею с двумя кабельными линиями до 20 к. В, проложенными на глубине 0, 7 м, если над кабелями проложена специальная сигнальная лента. НТП ЭПП 94 12. 10. 2. Защиту прокладываемых в земле кабелей от электрохимической коррозии следует выполнять согласно действующим указаниям по катодной защите подземных сооружений [24]. Мероприятия по защите от коррозии должны быть осуществлены до ввода кабельных линий в эксплуатацию.
Прокладка кабелей в траншеях. ПУЭ 2. 3. 37. Для кабельных линий, прокладываемых в земле или воде, должны применяться преимущественно бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий. Кабели с другими конструкциями внешних защитных покрытий (небронированные) должны обладать необходимой стойкостью к механическим воздействиям при прокладке во всех видах грунтов, при протяжке в блоках и трубах, а также стойкостью по отношению к тепловым и механическим воздействиям при эксплуатационно ремонтных работах. ПУЭ 2. 3. 13. Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями: для кабельных линий выше 1 к. В по 1 м с каждой стороны от крайних кабелей; для кабельных линий до 1 к. В по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами на 0, 6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы. Для подводных кабельных линий до и выше 1 к. В в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей. Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.

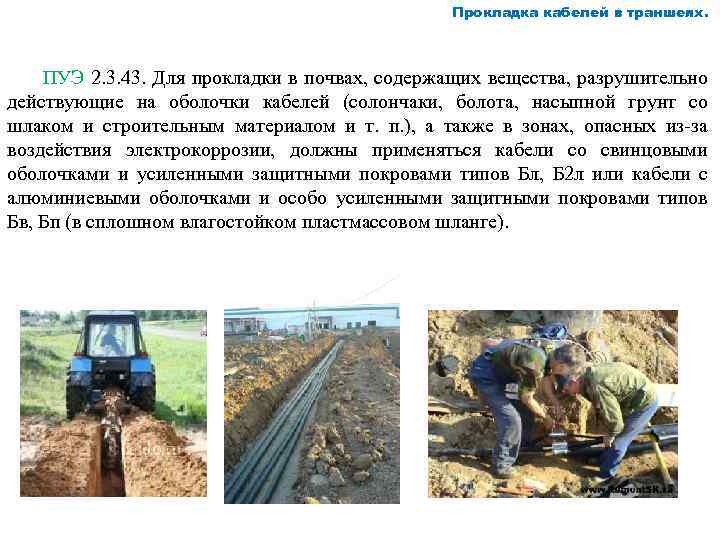

Прокладка кабелей в траншеях. ПУЭ 2. 3. 43. Для прокладки в почвах, содержащих вещества, разрушительно действующие на оболочки кабелей (солончаки, болота, насыпной грунт со шлаком и строительным материалом и т. п. ), а также в зонах, опасных из за воздействия электрокоррозии, должны применяться кабели со свинцовыми оболочками и усиленными защитными покровами типов Бл, Б 2 л или кабели с алюминиевыми оболочками и особо усиленными защитными покровами типов Бв, Бп (в сплошном влагостойком пластмассовом шланге).
Прокладка кабелей в каналах. Прокладка кабелей в железобетонных каналах может быть наружной и внутренней. Этот способ прокладки более дорогостоящий, чем в траншеях. При внецеховой канализации на неохраняемой территории каналы прокладываются под землей на глубине 300 мм и более. Глубина канала не более 900 мм. На участках, где возможно разлитие расплавленного металла, жидкостей или других веществ, разрушительно действующих на оболочки кабелей, кабельные каналы применять нельзя.

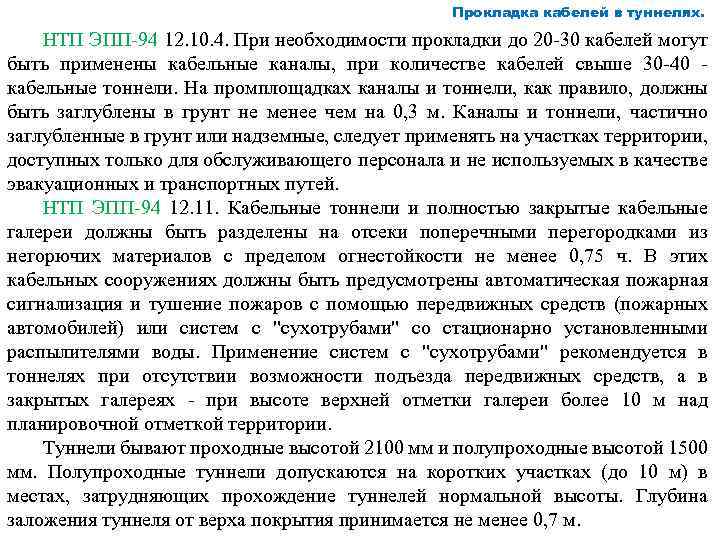

Прокладка кабелей в туннелях. НТП ЭПП 94 12. 10. 4. При необходимости прокладки до 20 30 кабелей могут быть применены кабельные каналы, при количестве кабелей свыше 30 40 кабельные тоннели. На промплощадках каналы и тоннели, как правило, должны быть заглублены в грунт не менее чем на 0, 3 м. Каналы и тоннели, частично заглубленные в грунт или надземные, следует применять на участках территории, доступных только для обслуживающего персонала и не используемых в качестве эвакуационных и транспортных путей. НТП ЭПП 94 12. 11. Кабельные тоннели и полностью закрытые кабельные галереи должны быть разделены на отсеки поперечными перегородками из негорючих материалов с пределом огнестойкости не менее 0, 75 ч. В этих кабельных сооружениях должны быть предусмотрены автоматическая пожарная сигнализация и тушение пожаров с помощью передвижных средств (пожарных автомобилей) или систем с "сухотрубами" со стационарно установленными распылителями воды. Применение систем с "сухотрубами" рекомендуется в тоннелях при отсутствии возможности подъезда передвижных средств, а в закрытых галереях при высоте верхней отметки галереи более 10 м над планировочной отметкой территории. Туннели бывают проходные высотой 2100 мм и полупроходные высотой 1500 мм. Полупроходные туннели допускаются на коротких участках (до 10 м) в местах, затрудняющих прохождение туннелей нормальной высоты. Глубина заложения туннеля от верха покрытия принимается не менее 0, 7 м.

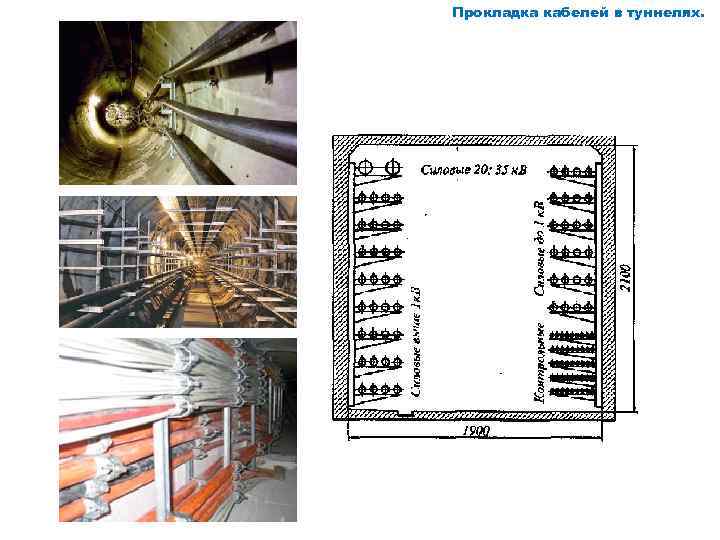

Прокладка кабелей в туннелях.

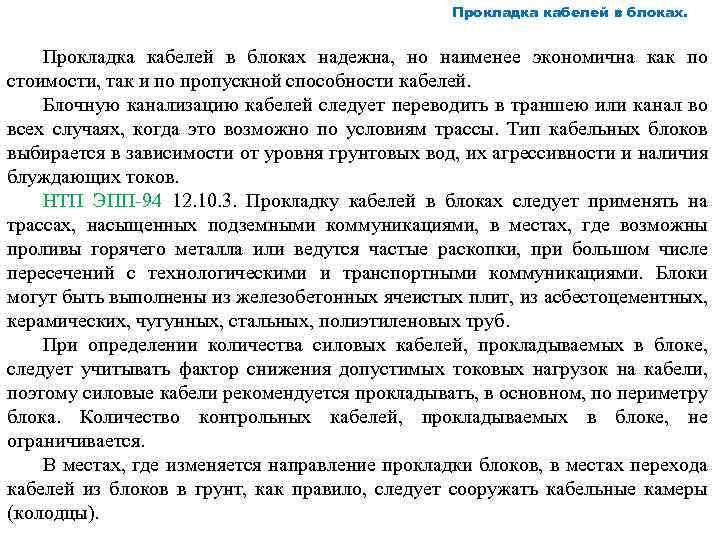

Прокладка кабелей в блоках. Прокладка кабелей в блоках надежна, но наименее экономична как по стоимости, так и по пропускной способности кабелей. Блочную канализацию кабелей следует переводить в траншею или канал во всех случаях, когда это возможно по условиям трассы. Тип кабельных блоков выбирается в зависимости от уровня грунтовых вод, их агрессивности и наличия блуждающих токов. НТП ЭПП 94 12. 10. 3. Прокладку кабелей в блоках следует применять на трассах, насыщенных подземными коммуникациями, в местах, где возможны проливы горячего металла или ведутся частые раскопки, при большом числе пересечений с технологическими и транспортными коммуникациями. Блоки могут быть выполнены из железобетонных ячеистых плит, из асбестоцементных, керамических, чугунных, стальных, полиэтиленовых труб. При определении количества силовых кабелей, прокладываемых в блоке, следует учитывать фактор снижения допустимых токовых нагрузок на кабели, поэтому силовые кабели рекомендуется прокладывать, в основном, по периметру блока. Количество контрольных кабелей, прокладываемых в блоке, не ограничивается. В местах, где изменяется направление прокладки блоков, в местах перехода кабелей из блоков в грунт, как правило, следует сооружать кабельные камеры (колодцы).
Прокладка кабелей в блоках. ПУЭ 2. 3. 42. Для кабельных линий, прокладываемых в кабельных блоках и трубах, как правило, должны применяться небронированные кабели в свинцовой усиленной оболочке. На участках блоков и труб, а также ответвлений от них длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрова из кабельной пряжи. Для кабельных линий, прокладываемых в трубах, допускается применение кабелей в пластмассовой или резиновой оболочке.

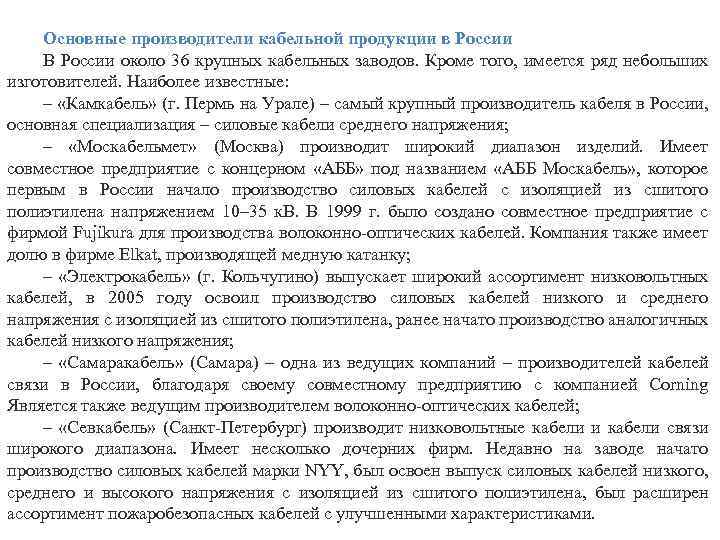

Основные производители кабельной продукции в России В России около 36 крупных кабельных заводов. Кроме того, имеется ряд небольших изготовителей. Наиболее известные: – «Камкабель» (г. Пермь на Урале) – самый крупный производитель кабеля в России, основная специализация – силовые кабели среднего напряжения; – «Москабельмет» (Москва) производит широкий диапазон изделий. Имеет совместное предприятие с концерном «AББ» под названием «AББ Москабель» , которое первым в России начало производство силовых кабелей с изоляцией из сшитого полиэтилена напряжением 10– 35 к. В. В 1999 г. было создано совместное предприятие с фирмой Fujikura для производства волоконно оптических кабелей. Компания также имеет долю в фирме Elkat, производящей медную катанку; – «Электрокабель» (г. Кольчугино) выпускает широкий ассортимент низковольтных кабелей, в 2005 году освоил производство силовых кабелей низкого и среднего напряжения с изоляцией из сшитого полиэтилена, ранее начато производство аналогичных кабелей низкого напряжения; – «Самаракабель» (Самара) – одна из ведущих компаний – производителей кабелей связи в России, благодаря своему совместному предприятию с компанией Corning Является также ведущим производителем волоконно оптических кабелей; – «Севкабель» (Санкт Петербург) производит низковольтные кабели и кабели связи широкого диапазона. Имеет несколько дочерних фирм. Недавно на заводе начато производство силовых кабелей марки NYY, был освоен выпуск силовых кабелей низкого, среднего и высокого напряжения с изоляцией из сшитого полиэтилена, был расширен ассортимент пожаробезопасных кабелей с улучшенными характеристиками.
