Манометры Манометр греч manos редкий неплотный разрежённый

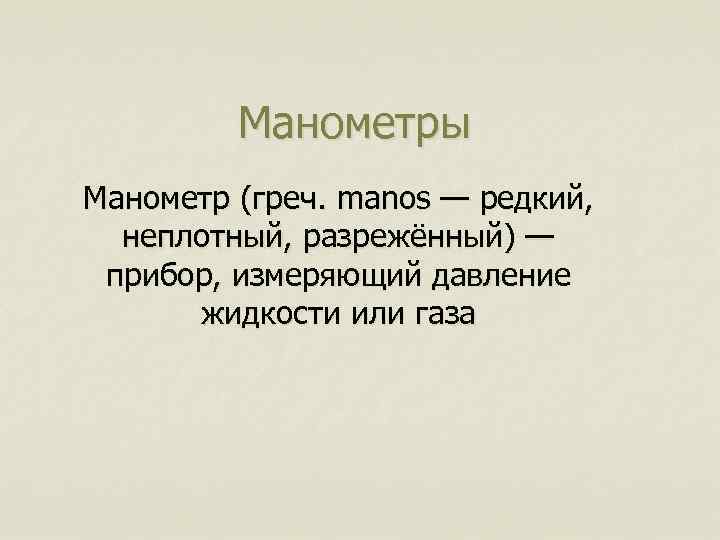

Манометры Манометр (греч. manos — редкий, неплотный, разрежённый) — прибор, измеряющий давление жидкости или газа

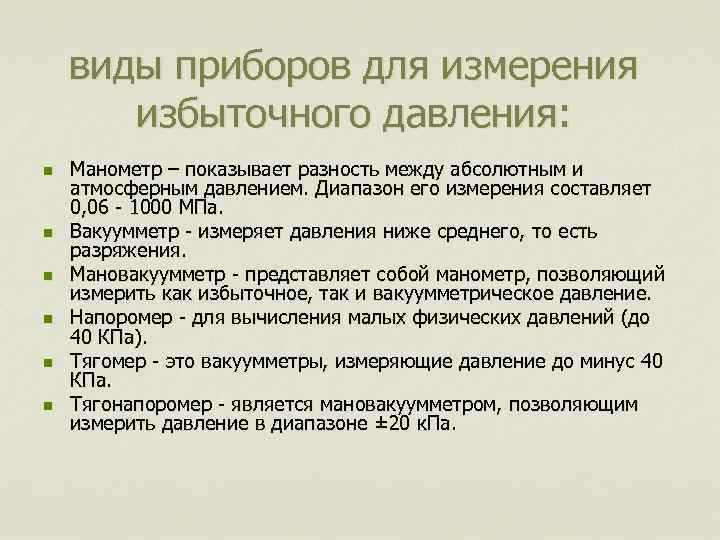

виды приборов для измерения избыточного давления: n n n Манометр – показывает разность между абсолютным и атмосферным давлением. Диапазон его измерения составляет 0, 06 - 1000 МПа. Вакуумметр - измеряет давления ниже среднего, то есть разряжения. Мановакуумметр - представляет собой манометр, позволяющий измерить как избыточное, так и вакуумметрическое давление. Напоромер - для вычисления малых физических давлений (до 40 КПа). Тягомер - это вакуумметры, измеряющие давление до минус 40 КПа. Тягонапоромер - является мановакуумметром, позволяющим измерить давление в диапазоне ± 20 к. Па.

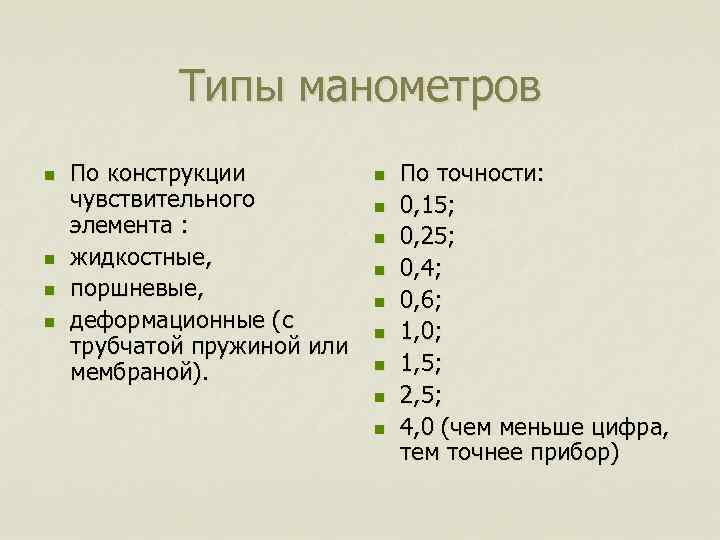

Типы манометров n n По конструкции чувствительного элемента : жидкостные, поршневые, деформационные (с трубчатой пружиной или мембраной). n n n n n По точности: 0, 15; 0, 25; 0, 4; 0, 6; 1, 0; 1, 5; 2, 5; 4, 0 (чем меньше цифра, тем точнее прибор)

Жидкостный манометр n n n Манометр показывает, что давление в сосуде меньше атмосферного стороны колена, где жидкость стоит на меньшем уровне, превосходит давление во втором колене на rgh, где r — плотность жидкости в манометрической трубке. Обычно пользуются манометром, наполненным водой или ртутью, и измеряют давление по наблюдаемой разности ровней, выражая его непосредственно в единицах длины

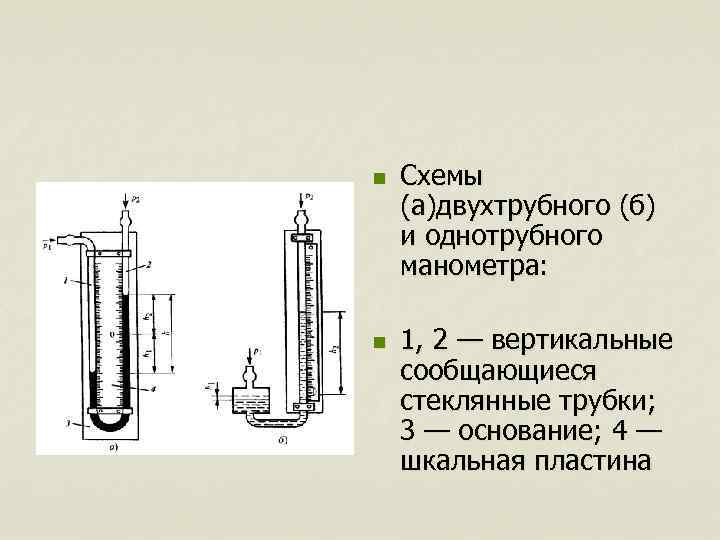

n n Схемы (а)двухтрубного (б) и однотрубного манометра: 1, 2 — вертикальные сообщающиеся стеклянные трубки; 3 — основание; 4 — шкальная пластина

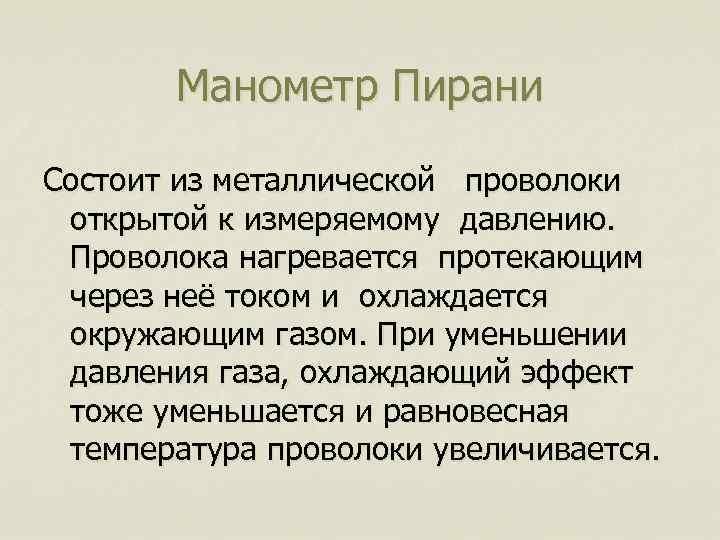

Манометр Пирани Состоит из металлической проволоки открытой к измеряемому давлению. Проволока нагревается протекающим через неё током и охлаждается окружающим газом. При уменьшении давления газа, охлаждающий эффект тоже уменьшается и равновесная температура проволоки увеличивается.

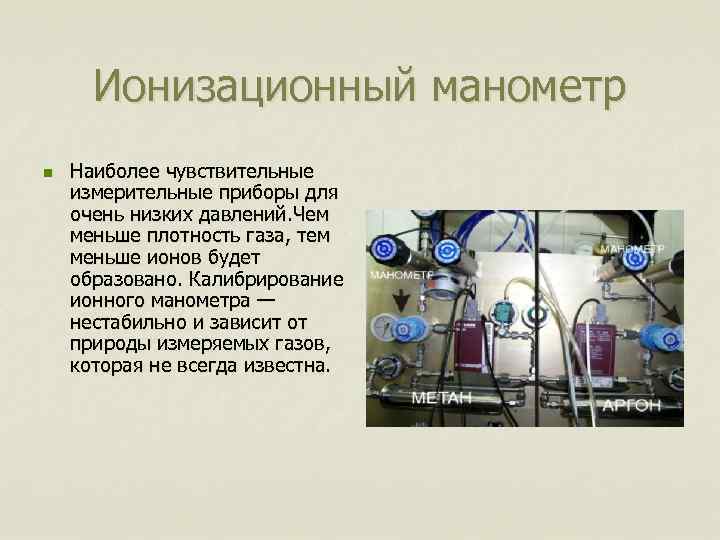

Ионизационный манометр n Наиболее чувствительные измерительные приборы для очень низких давлений. Чем меньше плотность газа, тем меньше ионов будет образовано. Калибрирование ионного манометра — нестабильно и зависит от природы измеряемых газов, которая не всегда известна.

Поршневые манометры n Поршневые манометры появились позже жидкостных но в настоящее время в нашей стране и за рубежом поршневые манометры играют ведущую роль при поверке и испытаниях манометрических приборов в широком диапазоне давлений от 1 к. Па до десятков тысяч МПа и находят все большее применение в качестве национальных государственных эталонов давления.

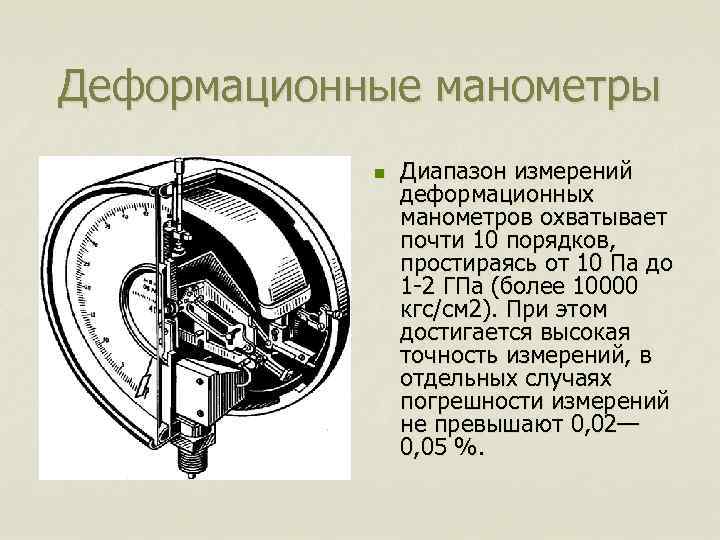

Деформационные манометры n Диапазон измерений деформационных манометров охватывает почти 10 порядков, простираясь от 10 Па до 1 -2 ГПа (более 10000 кгс/см 2). При этом достигается высокая точность измерений, в отдельных случаях погрешности измерений не превышают 0, 02— 0, 05 %.

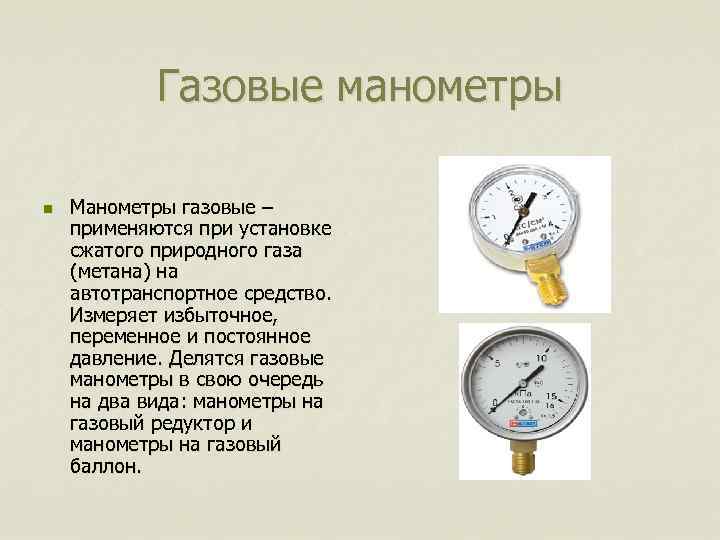

Газовые манометры n Манометры газовые – применяются при установке сжатого природного газа (метана) на автотранспортное средство. Измеряет избыточное, переменное и постоянное давление. Делятся газовые манометры в свою очередь на два вида: манометры на газовый редуктор и манометры на газовый баллон.
