Мангушев Р А МЕТОДЫ ПОДГОТОВКИ И УСТРОЙСТВА ИСКУССТВЕННЫХ

Мангушев Р. А. МЕТОДЫ ПОДГОТОВКИ И УСТРОЙСТВА ИСКУССТВЕННЫХ ОСНОВАНИЙ

Методы и способы устройства искусственно улучшенных оснований

Методы и способы устройства искусственно улучшенных оснований

Виды песчаных подушек на слабых водонасыщенных грунтах а- висячие; б- опертые; 1 - слабый грунт; 2 - прочный грунт Для определения ширины подушки задаются распределением давления в ней под углом α, который принимается равным α = 30… 45º. Тогда: bn = b + 2 hп tgα

Оптимальная влажность при уплотнении грунта

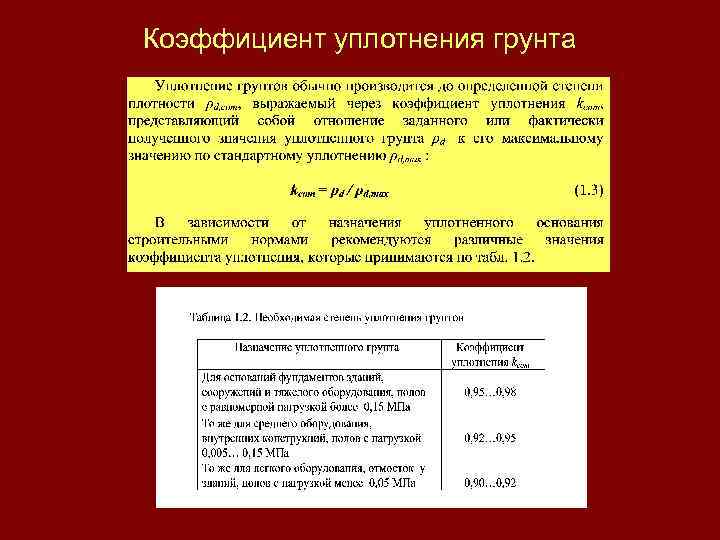

Коэффициент уплотнения грунта

Толщина уплотненного слоя грунта при работе различных механизмов

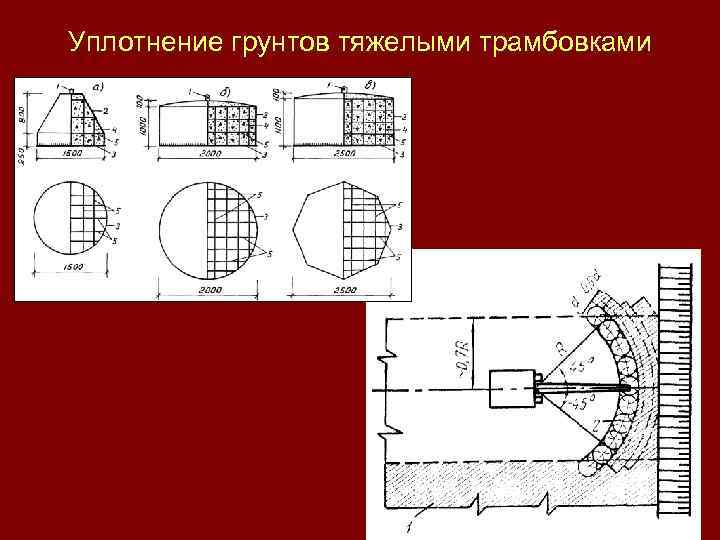

Уплотнение грунтов тяжелыми трамбовками

Уплотнение грунтов тяжелыми трамбовками

Уплотнение грунтов трамбовками

Фундаменты в вытрамбованных котлованах а - формы фундаментов; б - обычный; в - с уширенным основанием; 1 - фундамент; 2 - втрамбованный жесткий материал; 3 - уплотненная зона

Уплотнение глубинными вибраторами Схема гидровибрационной установки для уплотнения рыхлых песков 1 - вибратор; 2 - кран; 3 - шланг для подачи воды; 4 - кабель для электропитания Конструкция виброустановки ВУУП-6 (а) и уплотнителя для искусственного водонасыщения песчаного грунта (б): а) 1 - вибропогружатель В-401; 2 - трубчатая штанга; 3 стальные ребра; б) 1 - патрубок для присоединения шланга от насоса; 2 - трубчатая штанга; 3 - стальные ребра; 4 - сопло

Технические характеристики механизмов, применяемых для глубинного вибрационного уплотнения грунтов Показатели ВУУП-6 Мощность уплотненного слоя, м. . . . . Производительность механизма, 3/ч. . . . . м Мощность электродвигате-ля, к. Вт. . . . Частота колебаний, мм. . . . Амплитуда колебаний, мм. . Диаметр уплотнителя, мм. . . Масса, кг. . . . Грузоподъемность обслу-живающего механизма, кг. . Виброустановка ВУУП-4 Установка С-629 Глубинный вибратор 6 4 10 4 4 170 -210 300 125 32 -64 48 -72 55 250 5 -6 1000 3400 6000 40 250 5 -6 1000 3150 4000 -5000 14 24 3, 5 490 2500 - 0, 6 97 0, 4 133 28 С-825 - С-826 1, 1 97 0, 9 133 29 -

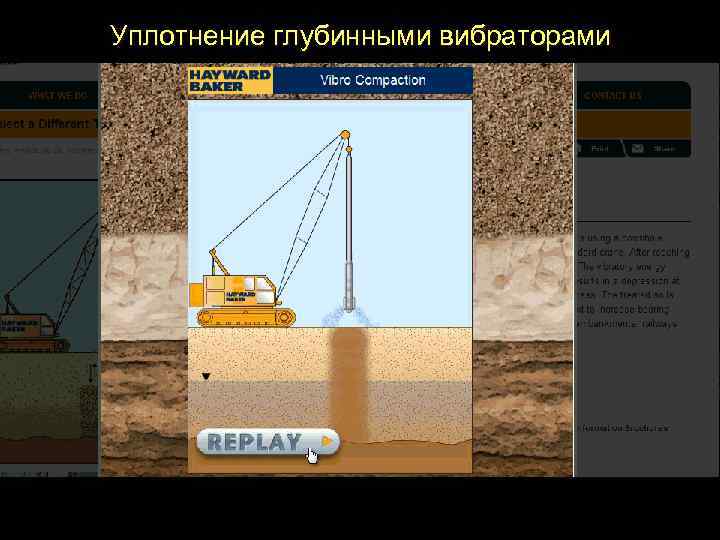

Уплотнение глубинными вибраторами

Уплотнения слабых водонасыщенных грунтов песчаными дренами и пригрузкой территории Схема уплотнения слабых водонасыщенных грунтов песчаными дренами и пригрузкой территории 1 - фильтрующая пригрузка; 2 - слабый грунт; 3 - песчаная дрена; 4 подстилающий дренирующий слой

Уплотнение слабых водонасыщенных грунтов дренами

Глубинное уплотнение грунтов песчаными сваями Оборудование (а), план и разрез (б) расположения песчаных свай: 1 -кран-экскаватор; 2 - вибропогружатель; 3 -приемное отверстие; 4 - инвентарная труба; 5 - раскрывающийся наконечник; 6 - полость скважины; 7 - уплотненная зона

Глубинное уплотнение грунтовыми сваями Схема навесного оборудования для пробивки скважин (а), план и разрез расположения грунтовых свай (б, в) а) 1 - кран-экскаватор; 2 - опора направляющей стойки; 3 - направляющая стойка (штанга); 4 снаряд для пробивки скважин; 5 - защитная обойма; 6 - пробиваемая скважина; 7 уплотненная зона; б, в) 1 - грунтовая свая; 2 - уплотненная зона вокруг сваи.

Уплотнение грунтов подводными взрывами План и разрез котлована при уплотнении грунтов подводными взрывами: 1 - контур проектируемого здания; 2 - котлован; 3 - заряды ВВ; 4 - поверхностные марки; 5 - слой воды, расположенный выше зарядов ВВ; 6 - арматурные стойки для поддержания зарядов ВВ; 7 - уплотненный грунт

Закрепление грунтов с использованием манжетной технологии

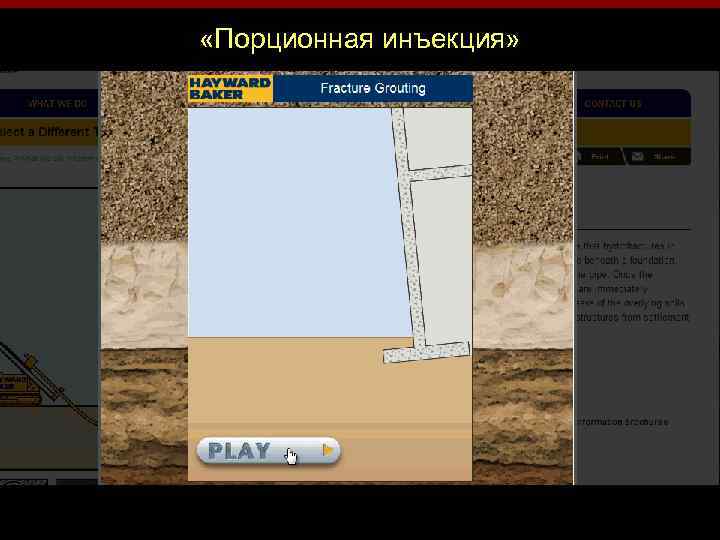

«Порционная инъекция»

Термическое закрепление грунта • t = 400 -800 град. С • Расход 80 -180 кг жидкого топлива на 1 п. м. скважины

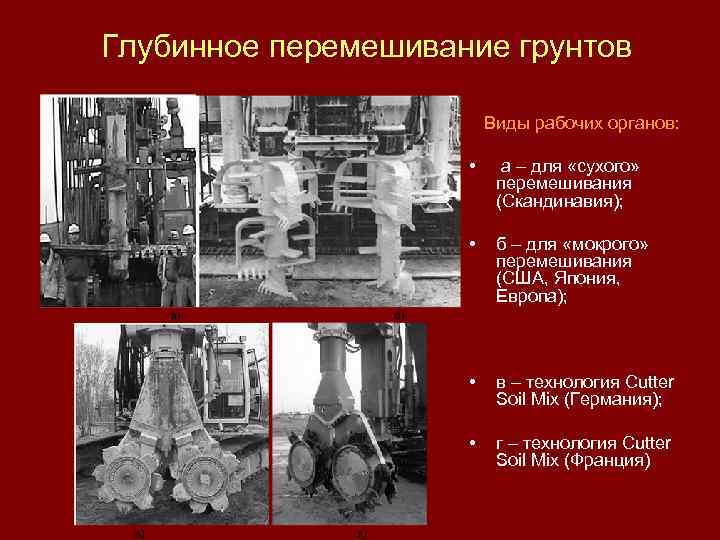

Глубинное перемешивание грунтов Виды рабочих органов: • а – для «сухого» перемешивания (Скандинавия); • б – для «мокрого» перемешивания (США, Япония, Европа); • в – технология Cutter Soil Mix (Германия); • г – технология Cutter Soil Mix (Франция)

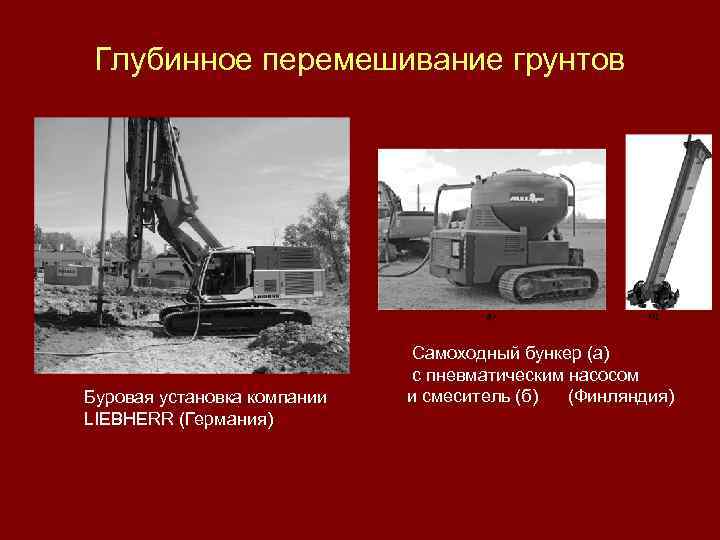

Глубинное перемешивание грунтов Буровая установка компании LIEBHERR (Германия) Самоходный бункер (а) с пневматическим насосом и смеситель (б) (Финляндия)

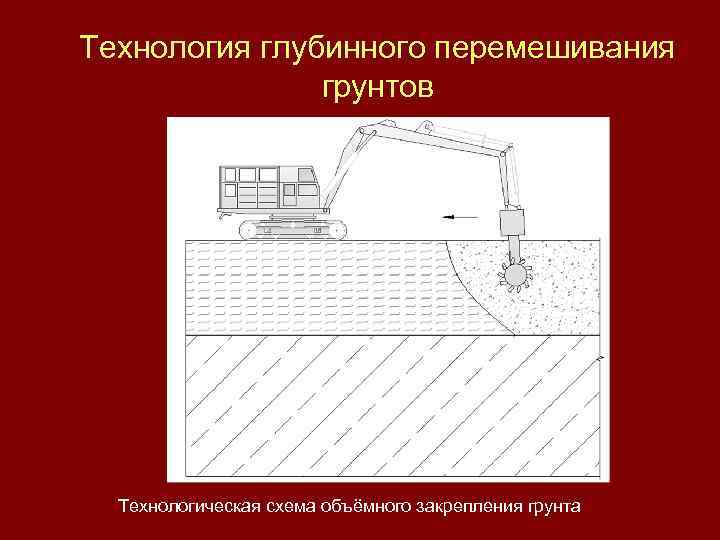

Технология глубинного перемешивания грунтов Технологическая схема объёмного закрепления грунта

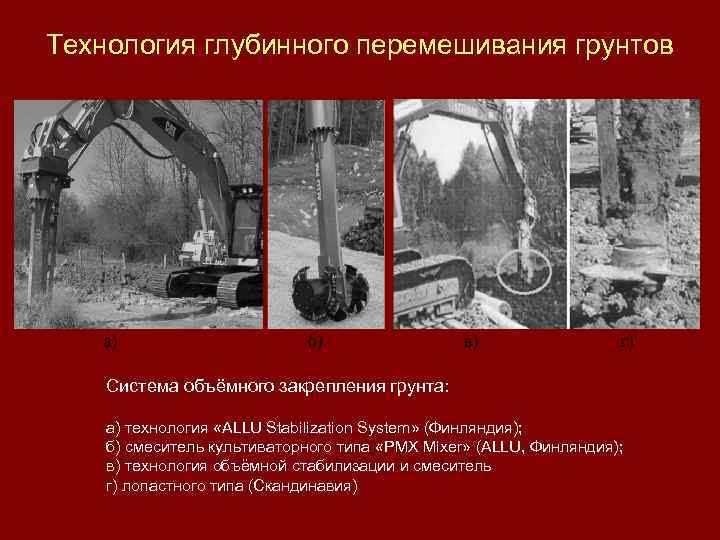

Технология глубинного перемешивания грунтов Система объёмного закрепления грунта: а) технология «ALLU Stabilization System» (Финляндия); б) смеситель культиваторного типа «PMX Mixer» (ALLU, Финляндия); в) технология объёмной стабилизации и смеситель г) лопастного типа (Скандинавия)

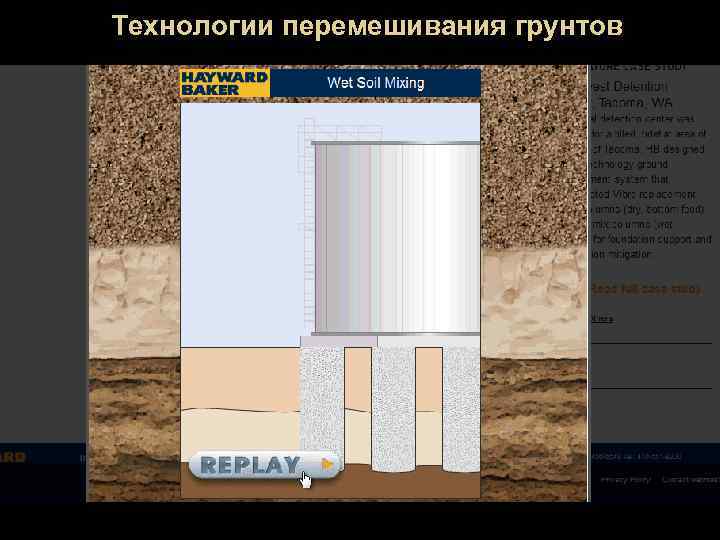

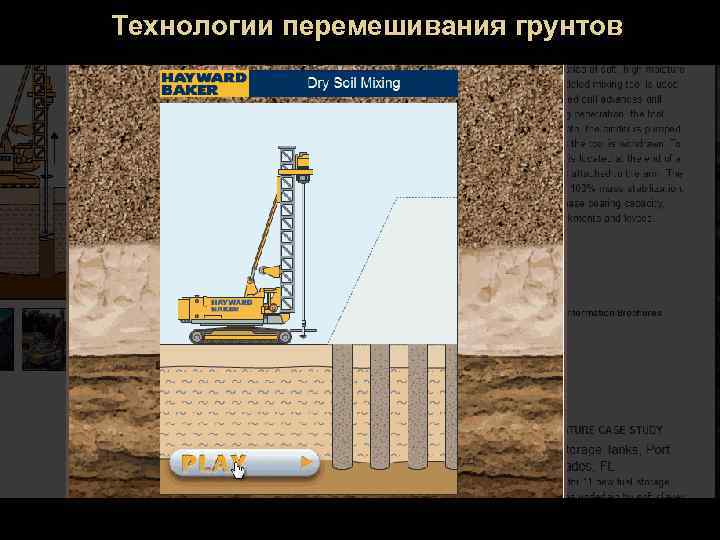

Технологии перемешивания грунтов

Технологии перемешивания грунтов

Технологии перемешивания грунтов *Материал с сайта http: //www. jet-grouting. ru *Материал с сайта http: //www. georec. spb. ru *Материал с сайта http: //www. jet-grouting. ru

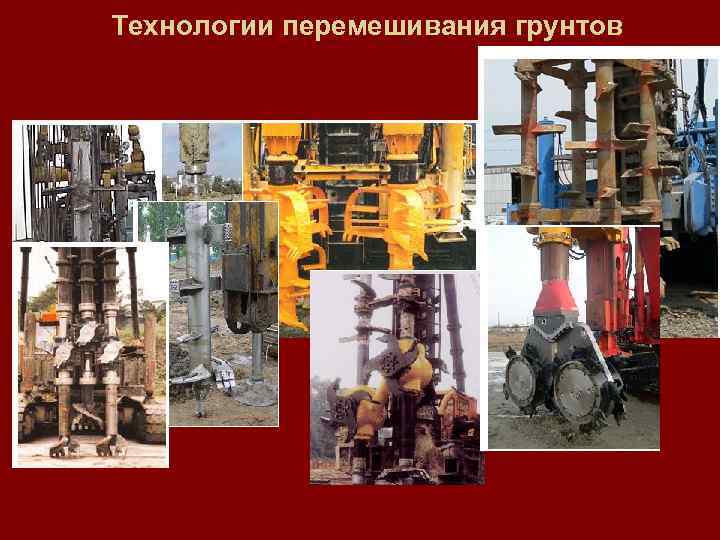

Технологии перемешивания грунтов *Материал с сайта http: //www. georec. spb. ru

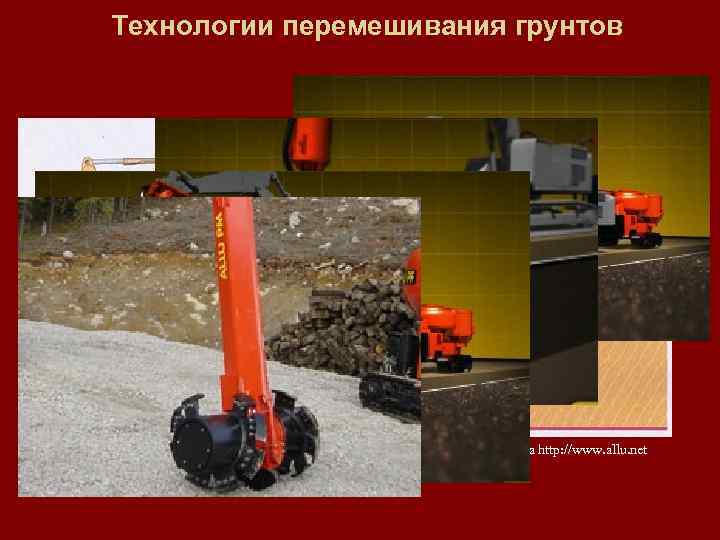

Технологии перемешивания грунтов *Материал с сайта http: //www. allu. net

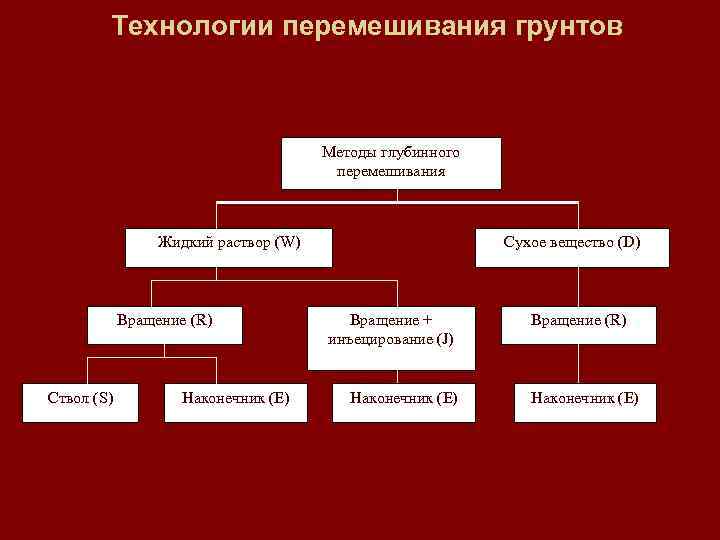

Технологии перемешивания грунтов Методы глубинного перемешивания Жидкий раствор (W) Вращение (R) Ствол (S) Наконечник (Е) Сухое вещество (D) Вращение + инъецирование (J) Наконечник (Е) Вращение (R) Наконечник (Е)

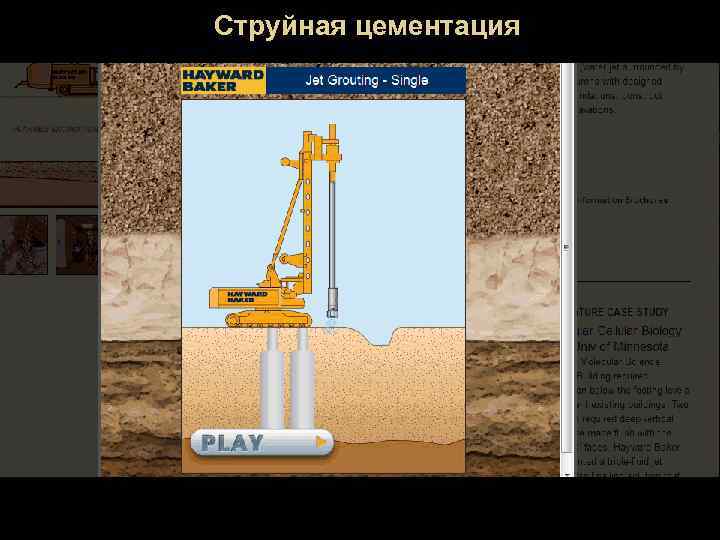

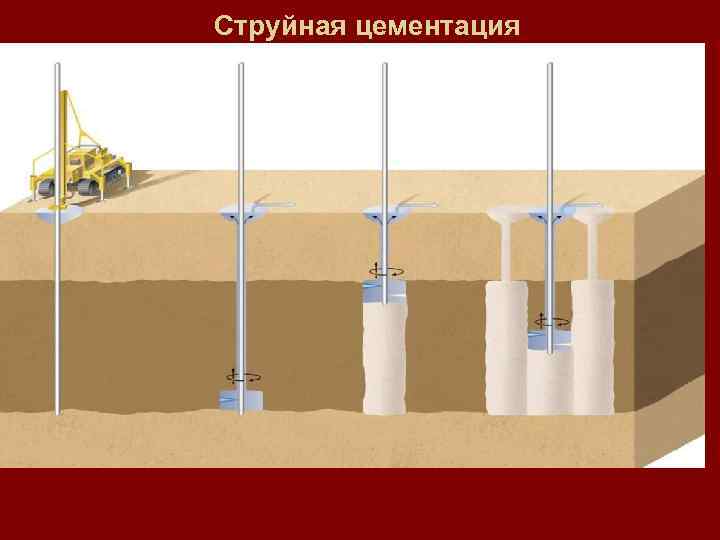

Струйная цементация

Струйная цементация

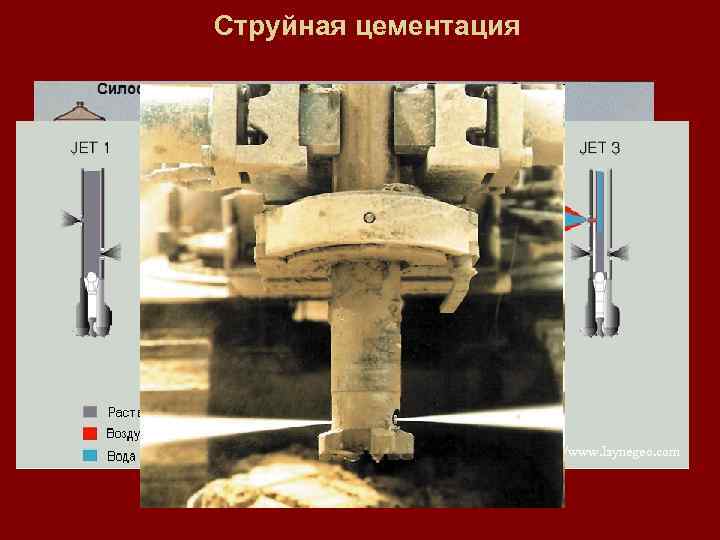

Струйная цементация http: //www. laynegeo. com

Струйная цементация

Струйная цементация

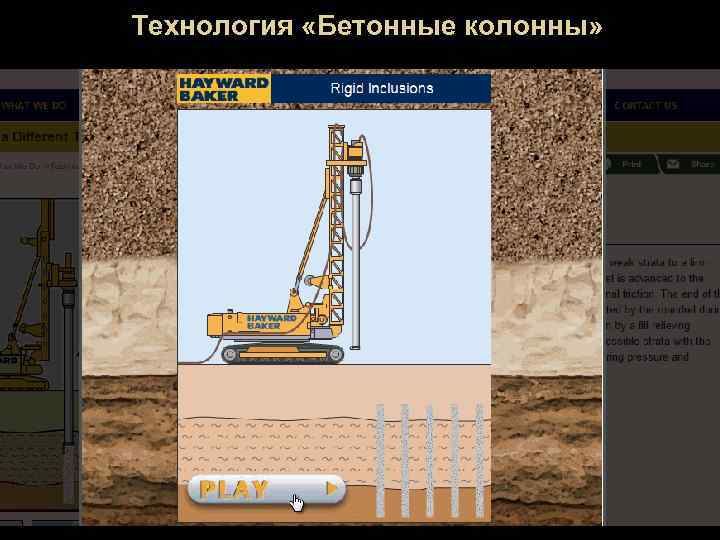

Технология «Бетонные колонны»

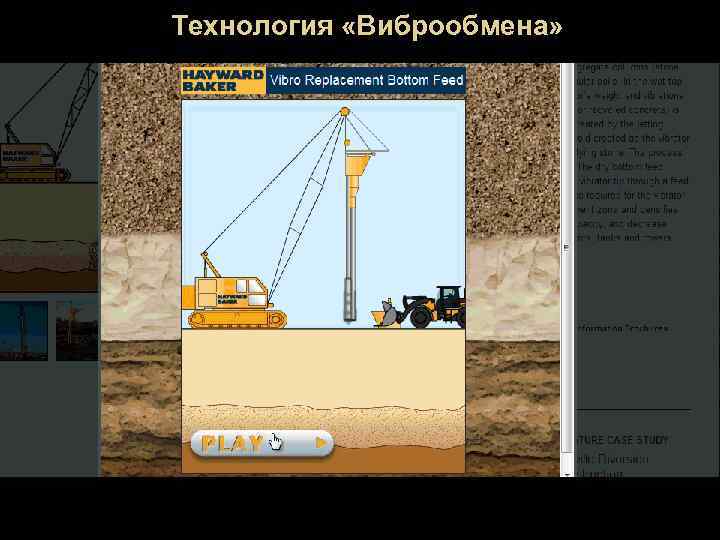

Технология «Виброобмена»

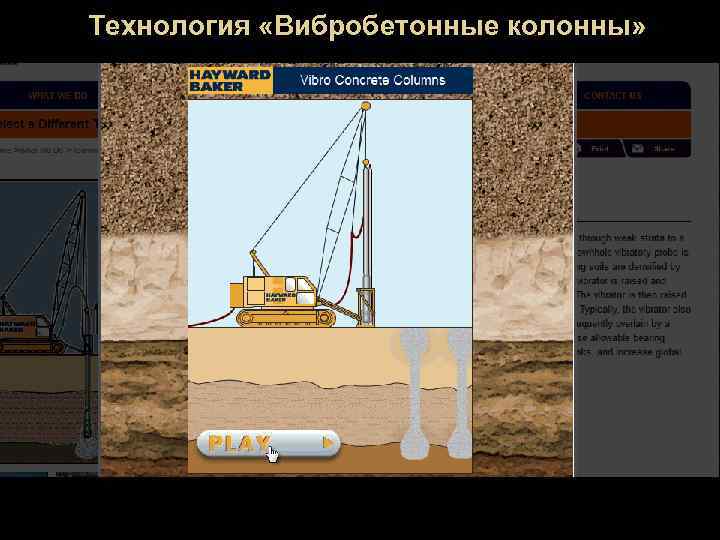

Технология «Вибробетонные колонны»

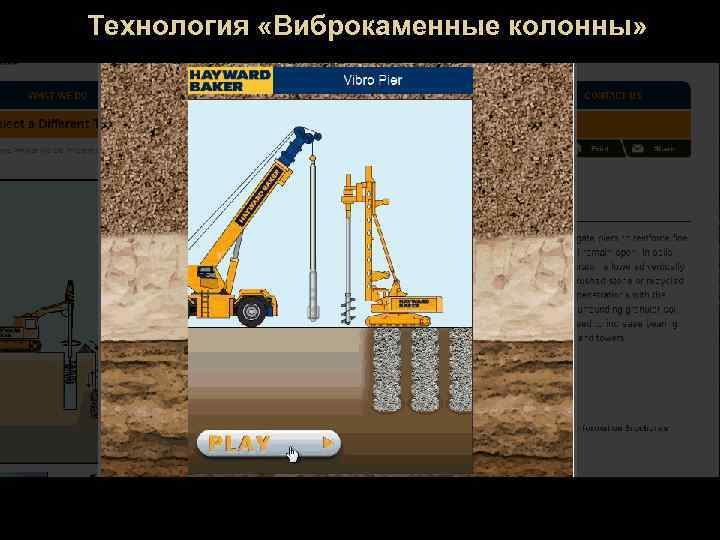

Технология «Виброкаменные колонны»

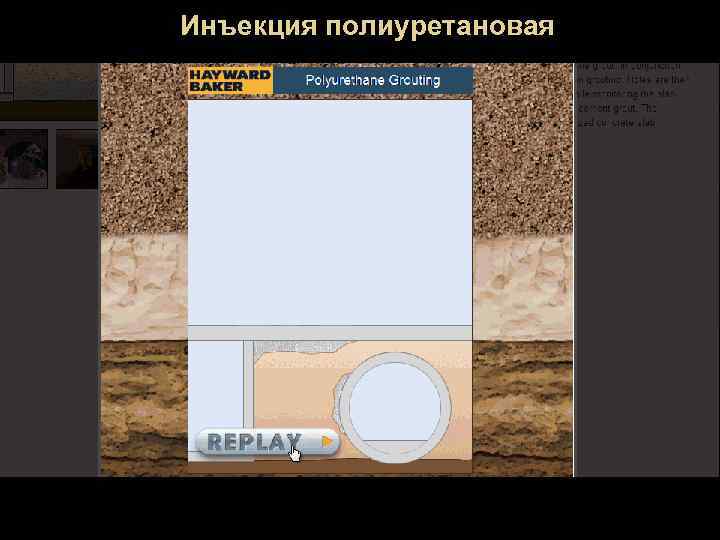

Инъекция полиуретановая

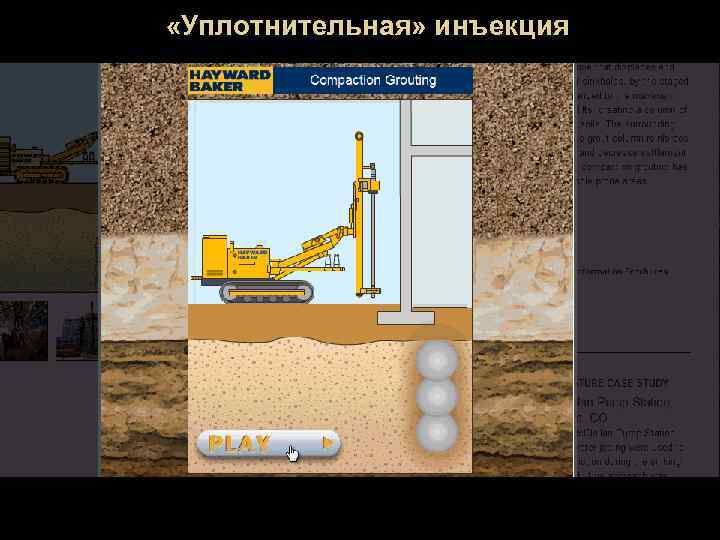

«Уплотнительная» инъекция

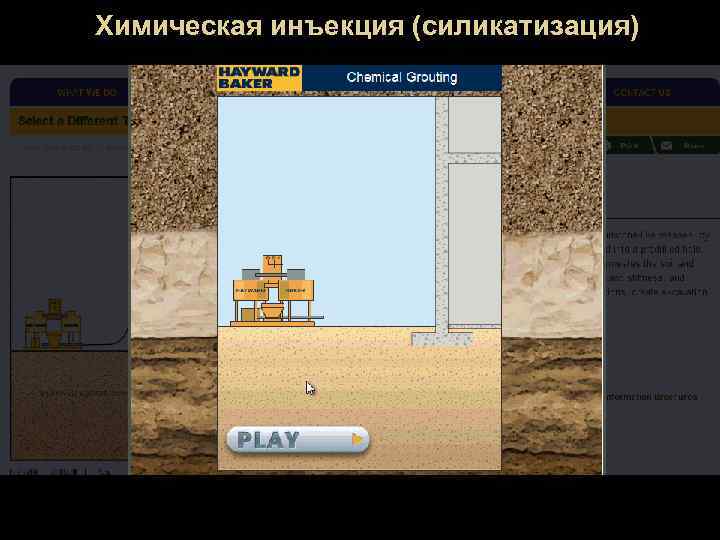

Химическая инъекция (силикатизация)

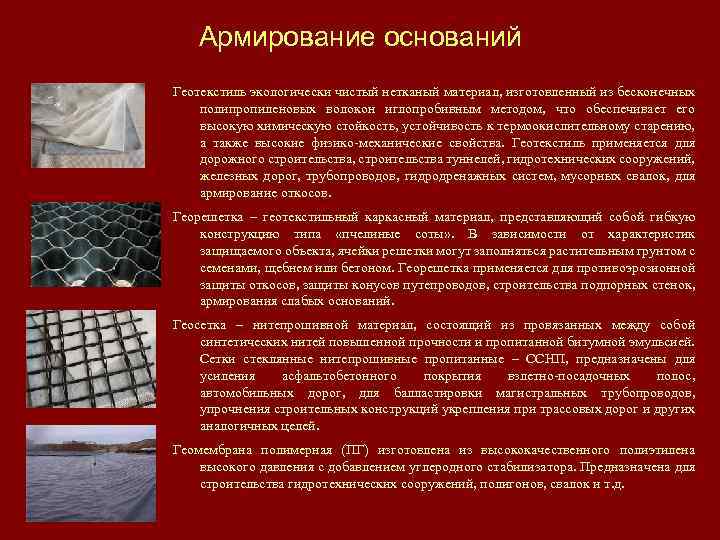

Армирование оснований Геотекстиль экологически чистый нетканый материал, изготовленный из бесконечных полипропиленовых волокон иглопробивным методом, что обеспечивает его высокую химическую стойкость, устойчивость к термоокислительному старению, а также высокие физико-механические свойства. Геотекстиль применяется для дорожного строительства, строительства туннелей, гидротехнических сооружений, железных дорог, трубопроводов, гидродренажных систем, мусорных свалок, для армирование откосов. Георешетка – геотекстильный каркасный материал, представляющий собой гибкую конструкцию типа «пчелиные соты» . В зависимости от характеристик защищаемого объекта, ячейки решетки могут заполняться растительным грунтом с семенами, щебнем или бетоном. Георешетка применяется для противоэрозионной защиты откосов, защиты конусов путепроводов, строительства подпорных стенок, армирования слабых оснований. Геосетка – нитепрошивной материал, состоящий из провязанных между собой синтетических нитей повышенной прочности и пропитанной битумной эмульсией. Сетки стеклянные нитепрошивные пропитанные – ССНП, предназначены для усиления асфальтобетонного покрытия взлетно-посадочных полос, автомобильных дорог, для балластировки магистральных трубопроводов, упрочнения строительных конструкций укрепления при трассовых дорог и других аналогичных целей. Геомембрана полимерная (ПГ) изготовлена из высококачественного полиэтилена высокого давления с добавлением углеродного стабилизатора. Предназначена для строительства гидротехнических сооружений, полигонов, свалок и т. д.

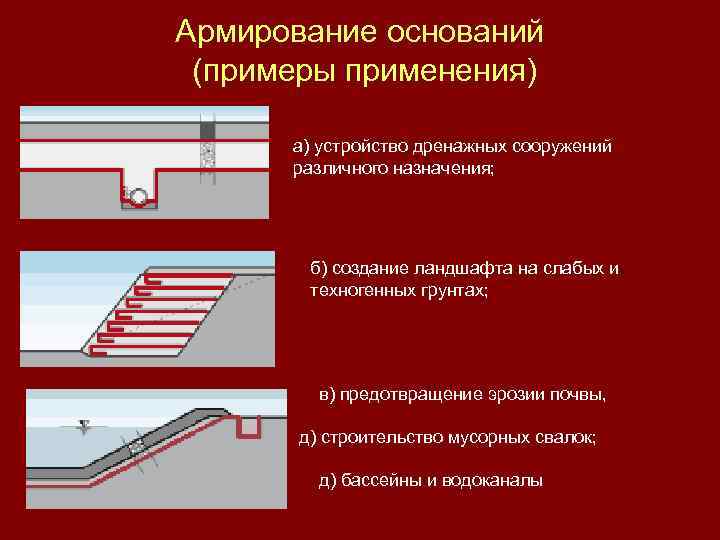

Армирование оснований (примеры применения) а) устройство дренажных сооружений различного назначения; б) создание ландшафта на слабых и техногенных грунтах; в) предотвращение эрозии почвы, д) строительство мусорных свалок; д) бассейны и водоканалы

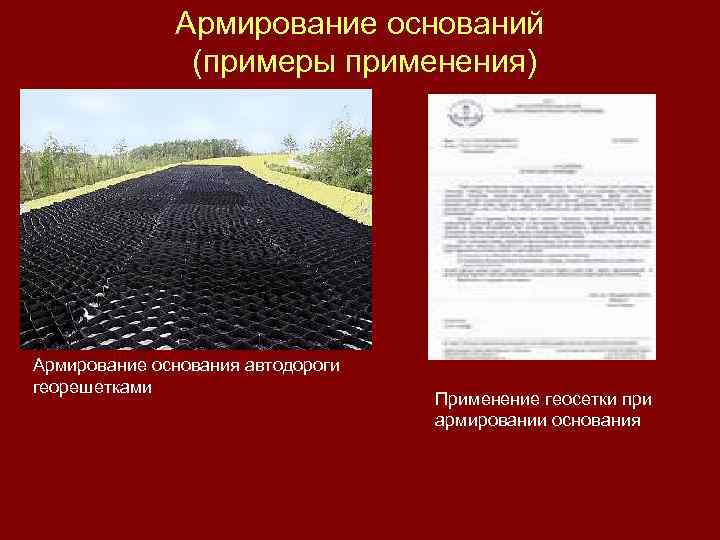

Армирование оснований (примеры применения) Армирование основания автодороги георешетками Применение геосетки при армировании основания

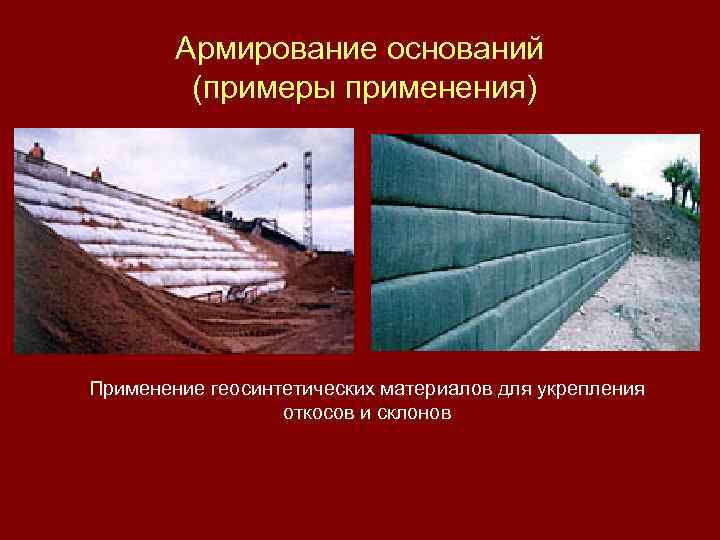

Армирование оснований (примеры применения) Применение геосинтетических материалов для укрепления откосов и склонов

Армирование оснований (примеры применения) Применение геосетки при устройстве искусственного основания Возможные схемы армирования дорожного основания геосинтетическими материалами

Армирование оснований (примеры применения) Пример проекта устройства автодороги в условиях сложного рельефа с применением габионных блоков и геосинтетических материалов 1 - естественная поверхность откоса; 2 - габионные блоки; 3 - уплотненный грунт; 4 - геосинтетические решетки или сетки

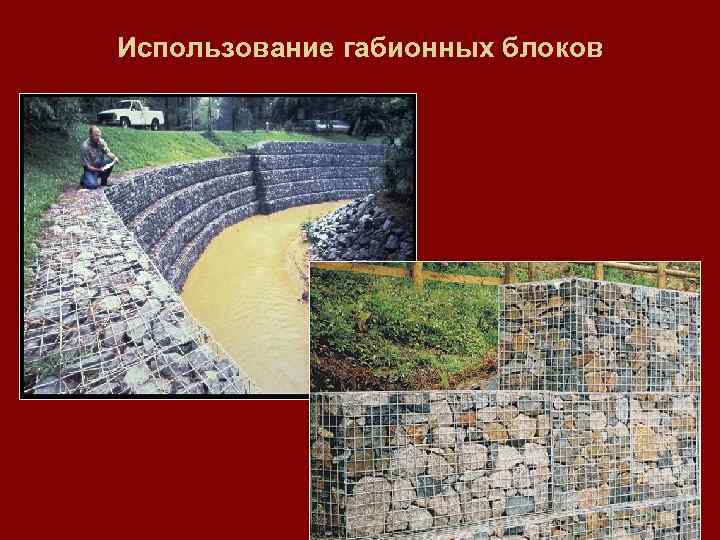

Использование габионных блоков
