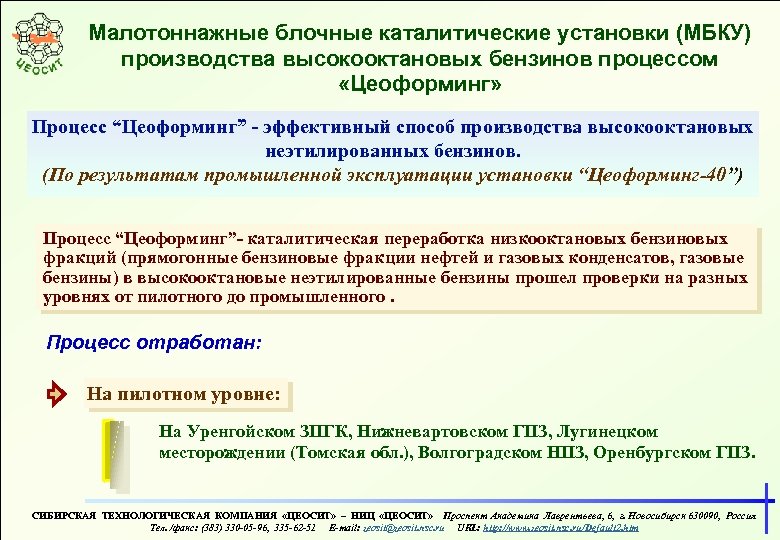

Малотоннажные блочные каталитические установки (МБКУ) производства высокооктановых бензинов процессом «Цеоформинг» Процесс “Цеоформинг” - эффективный способ производства высокооктановых неэтилированных бензинов. (По результатам промышленной эксплуатации установки “Цеоформинг-40”) Процесс “Цеоформинг”- каталитическая переработка низкооктановых бензиновых фракций (прямогонные бензиновые фракции нефтей и газовых конденсатов, газовые бензины) в высокооктановые неэтилированные бензины прошел проверки на разных уровнях от пилотного до промышленного. Процесс отработан: На пилотном уровне: На Уренгойском ЗПГК, Нижневартовском ГПЗ, Лугинецком месторождении (Томская обл. ), Волгоградском НПЗ, Оренбургском ГПЗ. СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

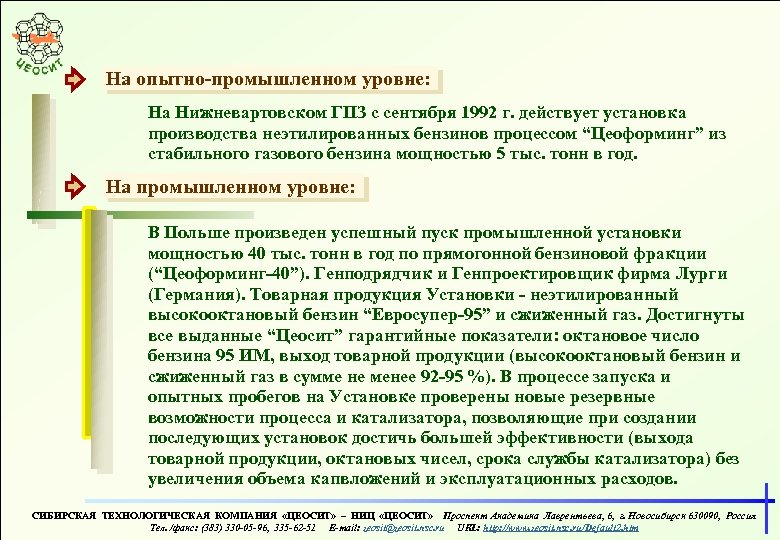

На опытно-промышленном уровне: На Нижневартовском ГПЗ с сентября 1992 г. действует установка производства неэтилированных бензинов процессом “Цеоформинг” из стабильного газового бензина мощностью 5 тыс. тонн в год. На промышленном уровне: В Польше произведен успешный пуск промышленной установки мощностью 40 тыс. тонн в год по прямогонной бензиновой фракции (“Цеоформинг-40”). Генподрядчик и Генпроектировщик фирма Лурги (Германия). Товарная продукция Установки - неэтилированный высокооктановый бензин “Евросупер-95” и сжиженный газ. Достигнуты все выданные “Цеосит” гарантийные показатели: октановое число бензина 95 ИМ, выход товарной продукции (высокооктановый бензин и сжиженный газ в сумме не менее 92 -95 %). В процессе запуска и опытных пробегов на Установке проверены новые резервные возможности процесса и катализатора, позволяющие при создании последующих установок достичь большей эффективности (выхода товарной продукции, октановых чисел, срока службы катализатора) без увеличения объема капвложений и эксплуатационных расходов. СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

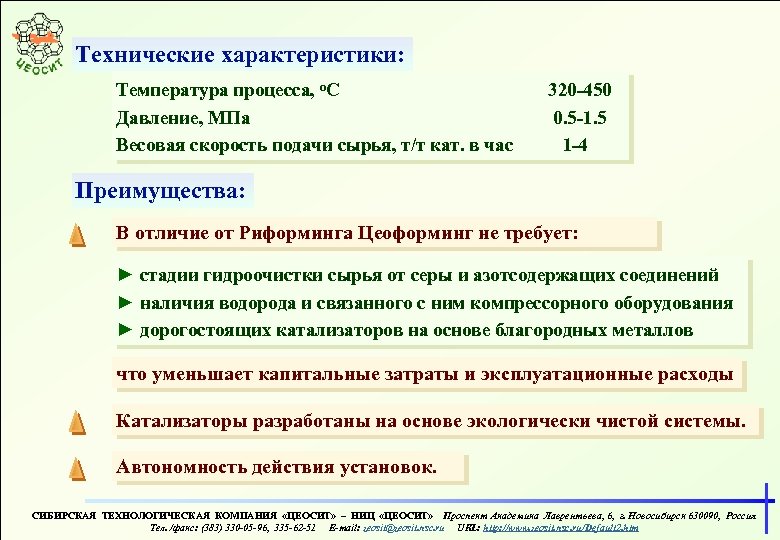

Технические характеристики: Температура процесса, о. С Давление, МПа Весовая скорость подачи сырья, т/т кат. в час 320 -450 0. 5 -1. 5 1 -4 Преимущества: В отличие от Риформинга Цеоформинг не требует: ► стадии гидроочистки сырья от серы и азотсодержащих соединений ► наличия водорода и связанного с ним компрессорного оборудования ► дорогостоящих катализаторов на основе благородных металлов что уменьшает капитальные затраты и эксплуатационные расходы Катализаторы разработаны на основе экологически чистой системы. Автономность действия установок. СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

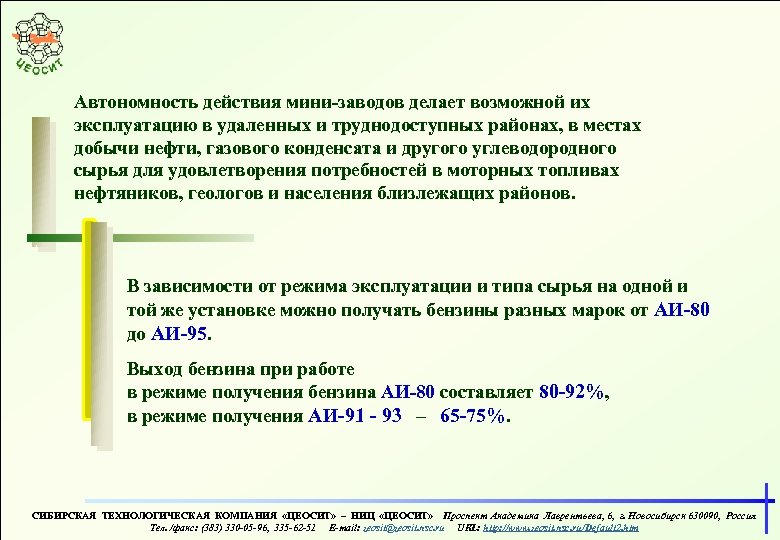

Автономность действия мини-заводов делает возможной их эксплуатацию в удаленных и труднодоступных районах, в местах добычи нефти, газового конденсата и другого углеводородного сырья для удовлетворения потребностей в моторных топливах нефтяников, геологов и населения близлежащих районов. В зависимости от режима эксплуатации и типа сырья на одной и той же установке можно получать бензины разных марок от АИ-80 до АИ-95. Выход бензина при работе в режиме получения бензина АИ-80 составляет 80 -92%, в режиме получения АИ-91 - 93 – 65 -75%. СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm
Удельные нормы расхода основных и вспомогательных материалов № Узлы, аппараты, оборудование, стадии, режимы производства Наименование, Ориентировочные материалов. Единицы нормы расхода измерения. на 1 т сырья. Катализатор, кг/т 0. 06 -0. 10 Азот, нм 3/т ~3 Воздух, нм 3/т ~ 18 Вода охлаждающая оборотная (t=25 ОС), т/т 0 -12* Водяной пар, т/т 0 -0. 15* Топливный газ, нм 3/т 15 -25* 7 Насосы, компрессоры, вентиляторы АВО Электроэнергия, к. Вт·ч 15 -25** 1 Реакторы 2 Для регенерации и продувок 3 Для регенерации катализатора: 4 Для охлаждения технологических потоков 5 Для обеспечения процесса ректификации 6 Печное отделение. * - В зависимости от технологической схемы ** - В зависимости от технологической схемы и мощности электроприемников. СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm
Схемы переработки фракций нефти или газового конденсата в моторные топлива различными процессами: Схема 1. Традиционная схема (Риформинг и изомеризация) Установка фракционирования Установка гидроочистки Бензиновая фракция 35% Сырье Дизельное топливо 35% Мазут 30% Водородсодержащий газ C 5 -C 6 9% Бензиновая фракция 26% Водородсодержащий газ Узел сероочистки газов H 2 Установка гидроизомеризации Высокооктановы й компонент 22% изо-парафины 8. 5% Узел компаундирования Установка риформинга СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm
Схема 2. Технология «Цеоформинг» (на примере Верх-Тарской нефти) Высокооктановый бензин 25 -28% Установка фракционирования Бензиновая фракция 35% Сырье Дизельное топливо 35% Установка «Цеоформинг» Топливный газ 1% Сжиженный газ 6 -9% Мазут 30% СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

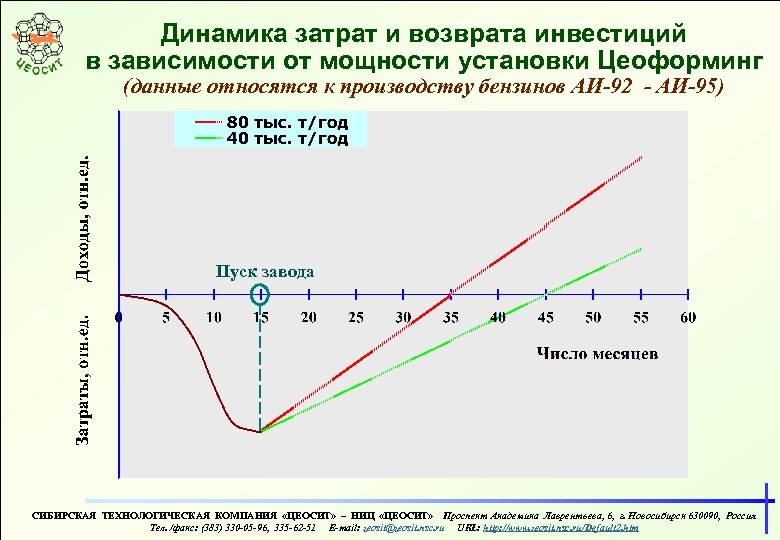

Динамика затрат и возврата инвестиций в зависимости от мощности установки Цеоформинг (данные относятся к производству бензинов АИ-92 - АИ-95) Пуск завода СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm
Сравнительный анализ чистого приведенного дохода (NPV) установок получения высокооктанового бензина по технологиям «Цеоформинг» и «Риформинг» СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

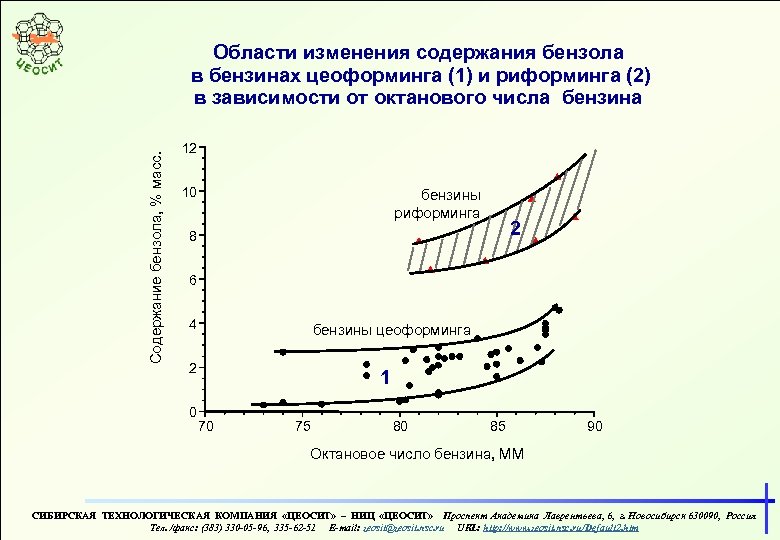

Содержание бензола, % масс. Области изменения содержания бензола в бензинах цеоформинга (1) и риформинга (2) в зависимости от октанового числа бензина 12 10 бензины риформинга 2 8 6 4 бензины цеоформинга 2 0 1 70 75 80 85 90 Октановое число бензина, ММ СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm
Содержание аренов, % масс. Области изменения содержания ароматических углеводородов в бензинах цеоформинга (1) и риформинга (2) в зависимости от октанового числа бензина 80 70 бензины риформинга 60 2 50 1 40 30 бензины цеоформинга 20 10 65 70 75 80 85 90 Октановое число, MM СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

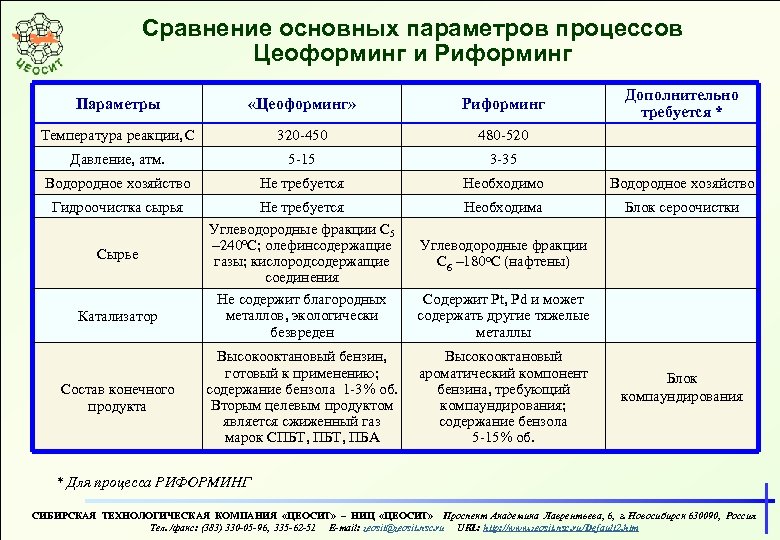

Сравнение основных параметров процессов Цеоформинг и Риформинг Дополнительно требуется * Параметры «Цеоформинг» Риформинг Температура реакции, С 320 -450 480 -520 Давление, атм. 5 -15 3 -35 Водородное хозяйство Не требуется Необходимо Водородное хозяйство Гидроочистка сырья Не требуется Углеводородные фракции C 5 – 240 о. C; олефинсодержащие газы; кислородсодержащие соединения Не содержит благородных металлов, экологически безвреден Необходима Блок сероочистки Содержит Pt, Pd и может содержать другие тяжелые металлы Высокооктановый бензин, готовый к применению; содержание бензола 1 -3% об. Вторым целевым продуктом является сжиженный газ марок СПБТ, ПБА Высокооктановый ароматический компонент бензина, требующий компаундирования; содержание бензола 5 -15% об. Сырье Катализатор Состав конечного продукта Углеводородные фракции С 6 – 180 о. С (нафтены) Блок компаундирования * Для процесса РИФОРМИНГ СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

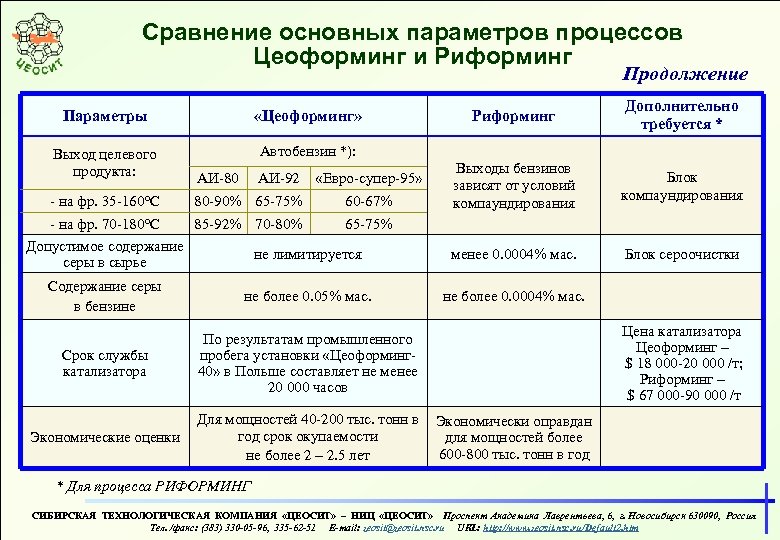

Сравнение основных параметров процессов Цеоформинг и Риформинг Продолжение Параметры «Цеоформинг» Выход целевого продукта: - на фр. 35 -160 о. С 80 -90% 65 -75% Дополнительно требуется * Выходы бензинов зависят от условий компаундирования Блок компаундирования менее 0. 0004% мас. Блок сероочистки Автобензин *): АИ-80 Риформинг АИ-92 «Евро-супер-95» 60 -67% - на фр. 70 -180 о. С 85 -92% 70 -80% 65 -75% Допустимое содержание не лимитируется серы в сырье Содержание серы в бензине не более 0. 05% мас. Срок службы катализатора По результатам промышленного пробега установки «Цеоформинг 40» в Польше составляет не менее 20 000 часов Экономические оценки Для мощностей 40 -200 тыс. тонн в год срок окупаемости не более 2 – 2. 5 лет не более 0. 0004% мас. Цена катализатора Цеоформинг – $ 18 000 -20 000 /т; Риформинг – $ 67 000 -90 000 /т Экономически оправдан для мощностей более 600 -800 тыс. тонн в год * Для процесса РИФОРМИНГ СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm

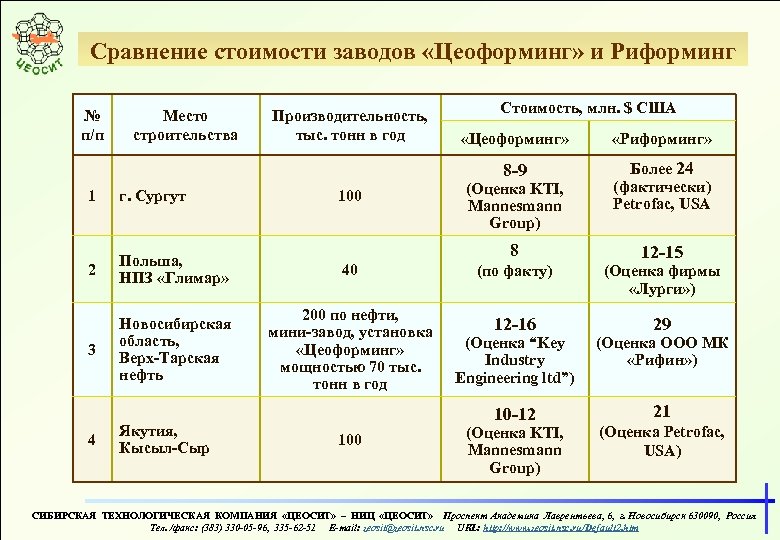

Сравнение стоимости заводов «Цеоформинг» и Риформинг № п/п Место строительства Производительность, тыс. тонн в год Стоимость, млн. $ США 2 Польша, НПЗ «Глимар» 40 3 Новосибирская область, Верх-Тарская нефть 200 по нефти, мини-завод, установка «Цеоформинг» мощностью 70 тыс. тонн в год 4 Якутия, Кысыл-Сыр 100 Более 24 (фактически) Petrofac, USA 8 г. Сургут «Риформинг» 8 -9 1 «Цеоформинг» 12 -15 (Оценка KTI, Mannesmann Group) (по факту) (Оценка фирмы «Лурги» ) 12 -16 29 (Оценка ООО МК «Рифин» ) 10 -12 100 (Оценка “Key Industry Engineering ltd”) 21 (Оценка KTI, Mannesmann Group) (Оценка Petrofac, USA) СИБИРСКАЯ ТЕХНОЛОГИЧЕСКАЯ КОМПАНИЯ «ЦЕОСИТ» – НИЦ «ЦЕОСИТ» Проспект Академика Лаврентьева, 6, г. Новосибирск 630090, Россия Тел. /факс: (383) 330 -05 -96, 335 -62 -51 E-mail: zeosit@zeosit. nsc. ru URL: http: //www. zeosit. nsc. ru/Default 2. htm
