Малеевский рудник ТОО Казцинк Информация о Малеевском

Малеевский рудник ТОО Казцинк

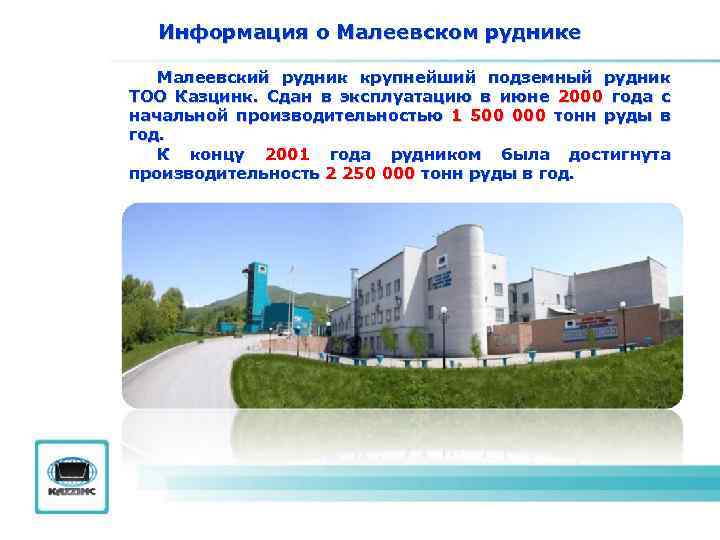

Информация о Малеевском руднике Малеевский рудник крупнейший подземный рудник ТОО Казцинк. Сдан в эксплуатацию в июне 2000 года с начальной производительностью 1 500 000 тонн руды в год. К концу 2001 года рудником была достигнута производительность 2 250 000 тонн руды в год.

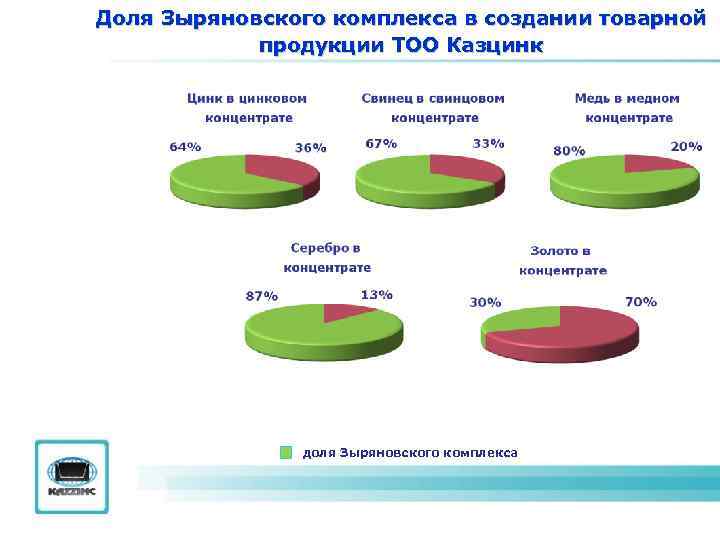

Доля Зыряновского комплекса в создании товарной продукции ТОО Казцинк доля Зыряновского комплекса

Географическое положение рудника Малеевский рудник Обогатительная фабрика Зыряновск Малеевский рудник расположен на расстоянии 25 км от обогатительной фабрики

План поверхности рудника Воздуховыдающий ствол Вентиляционный ствол Малеевский рудник Котельная Бетоно-закладочный комплекс Малеевский ствол Скиповой ствол Управление рудника Котельная Очистные сооружения

План подземной части рудника Воздуховыдающий ствол Родниковая рудная залежь 7 рудное тело Октябрьская рудная залежь Вентиляционный ствол Малеевская рудная залежь 3 рудное тело Малеевский ствол Родниковая рудная залежь 6 рудное тело Скиповой ствол

Схема вскрытия рудника Скиповой ствол S = 33, 2 м 2 d = 6, 5 м h = 726, 7 м Воздуховыдающий ствол S = 44, 2 м 2 d = 7, 5 м h = 844, 3 м 2 гор Вентиляционный ствол S = 23, 8 м 2 d = 5, 5 м h = 779, 8 м Малеевский ствол S = 44, 2 м 2 d = 7, 5 м h = 784 м 5 гор 7 гор Родниковая рудная залежь 6 рудное тело 9 гор Вентиляционный ствол 11 гор 12 гор 13 гор 14 гор 16 гор 17 гор 18 гор Малеевская рудная залежь 3 рудное тело Октябрьская рудная залежь Родниковая рудная залежь 7 рудное тело

Запасы руды и металлов Геологические запасы на 01. 12. 2012 г. – 25 766 859 тонн Zn, т Металлы %, г/т тонн, тр. унций Цинк 8, 10 2 088 166 Свинец 1, 56 401 994 Медь 2, 33 600 781 Золото 0, 69 575 046 80, 44 66 639 987 Серебро Cu, т Au, т. у. Pb, т Производственная мощность – 2 250 000 тонн руды в год до 2016 года с дальнейшим постепенным снижением добычи Окончание отработки рудника – 2030 год

Геологическая информация Полиметаллическая 2 типа руды Медно-Цинковая 70% Pb>0, 6% 30% Pb<0, 6% Главные рудообразующие минералы Вмещающие породы Пирит Сфалерит Галенит Халькопирит Порфиры Кварциты Алевролиты Порфириты Роговики Метасоматиты

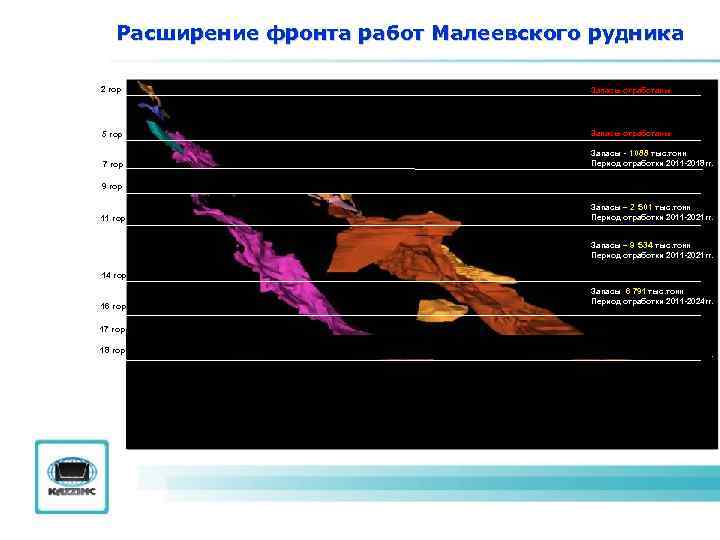

Расширение фронта работ Малеевского рудника 2 гор Запасы отработаны 5 гор Запасы отработаны 7 гор Запасы - 1088 тыс. тонн Период отработки 2011 -2018 гг. 9 гор Запасы – 984 тыс. тонн Период отработки 2016 -2023 гг. 11 гор Запасы – 2 501 тыс. тонн Период отработки 2011 -2021 гг. Запасы – 9 534 тыс. тонн Период отработки 2011 -2021 гг. 14 гор Запасы 6 791 тыс. тонн Период отработки 2011 -2024 гг. 16 гор 17 гор Запасы – 2 861 тыс. тонн Период отработки 2014 -2024 гг. 18 гор Октябрьская рудная зона. Запасы – 1 449 тыс. тонн Период отработки 2024 -2030 гг. Запасы – 6 231 тыс. тонн Период отработки 2020 -2030 гг. ХРЗ + 19 -22 горизонт

Схема проветривания рудника 517 м. куб/сек ГВУ ВЦД-47, 5 Воздуховыдающий ствол ГВУ ВОД-40 10 м. куб/сек Вентиляционный ствол Скиповой ствол Малеевский ствол 186 м. куб/сек ек 341 м. куб/с ГВУ ВОД-30

Корректировка схемы проветривания рудника 670 м. куб/сек ГВУ ВО-30 ГВУ ВЦД-47, 5 Воздуховыдающий ствол ГВУ ВОД-40 24 м. куб/сек Вентиляционный шурф Вентиляционный ствол Скиповой ствол Малеевский ствол 210 м. куб/сек 162 м. куб/сек ек 298 м. куб/с ГВУ ВОД-30

Схема подачи закладочной смеси с применение насоса Putzmeister Бетонозакладочный комплекс Системы отработки без закладки 11 ГОР Трасса бетоновода с поверхности Трасса бетоновода от насосной станции

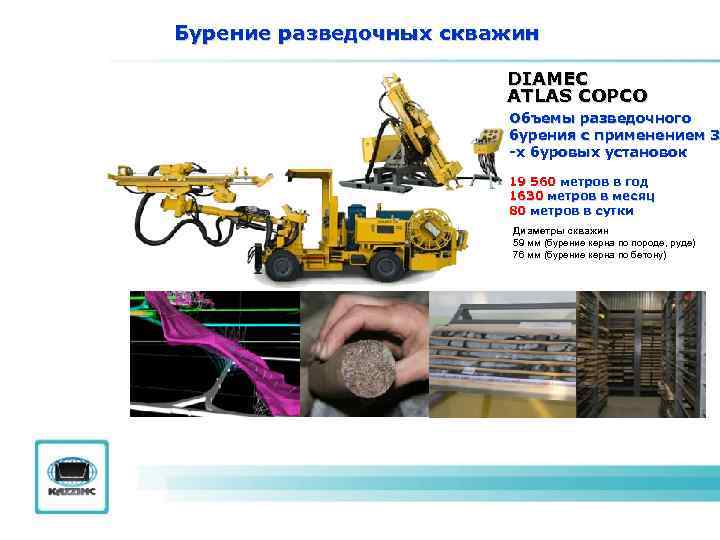

Бурение разведочных скважин DIAMEC ATLAS COPCO Объемы разведочного бурения с применением 3 -х буровых установок 19 560 метров в год 1630 метров в месяц 80 метров в сутки Диаметры скважин 59 мм (бурение керна по породе, руде) 76 мм (бурение керна по бетону)

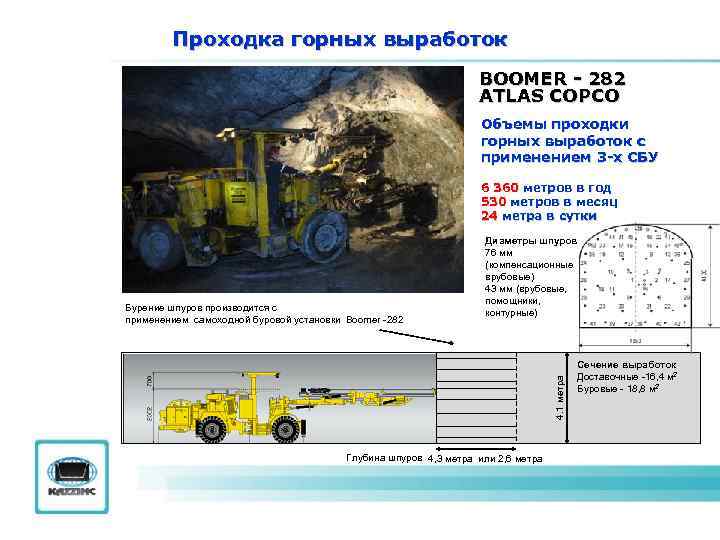

Проходка горных выработок BOOMER - 282 ATLAS COPCO Объемы проходки горных выработок с применением 3 -х СБУ 6 360 метров в год 530 метров в месяц 24 метра в сутки 4. 1 метра Бурение шпуров производится с применением самоходной буровой установки Boomer -282 Диаметры шпуров 76 мм (компенсационные врубовые) 43 мм (врубовые, помощники, контурные) Глубина шпуров 4, 3 метра или 2, 6 метра Сечение выработок Доставочные -16, 4 м 2 Буровые - 18, 8 м 2

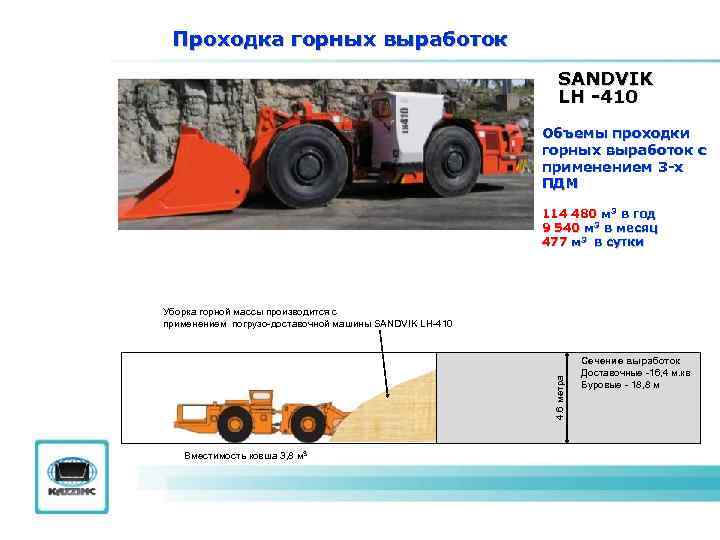

Проходка горных выработок SANDVIK LН -410 Объемы проходки горных выработок с применением 3 -х ПДМ 114 480 м 3 в год 9 540 м 3 в месяц 477 м 3 в сутки 4. 6 метра Уборка горной массы производится с применением погрузо-доставочной машины SANDVIK LН-410 Вместимость ковша 3, 8 м 3 Сечение выработок Доставочные -16, 4 м. кв Буровые - 18, 8 м

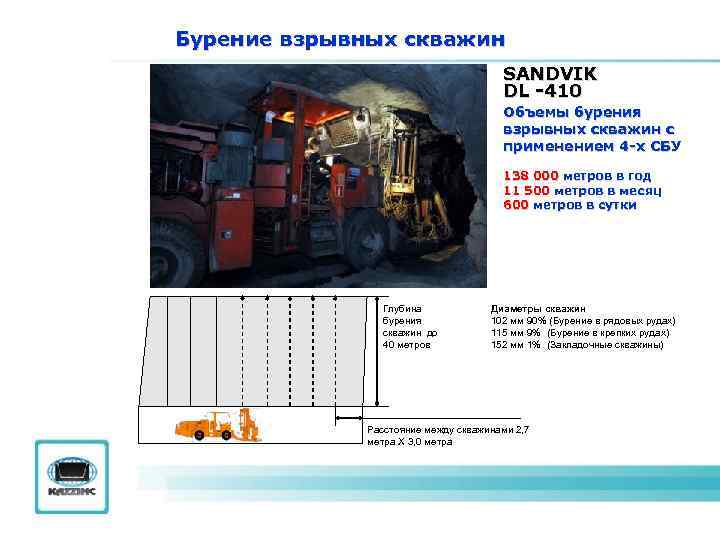

Бурение взрывных скважин SANDVIK DL -410 Объемы бурения взрывных скважин с применением 4 -х СБУ 138 000 метров в год 11 500 метров в месяц 600 метров в сутки Глубина бурения скважин до 40 метров Диаметры скважин 102 мм 90% (Бурение в рядовых рудах) 115 мм 9% (Бурение в крепких рудах) 152 мм 1% (Закладочные скважины) Расстояние между скважинами 2, 7 метра Х 3, 0 метра

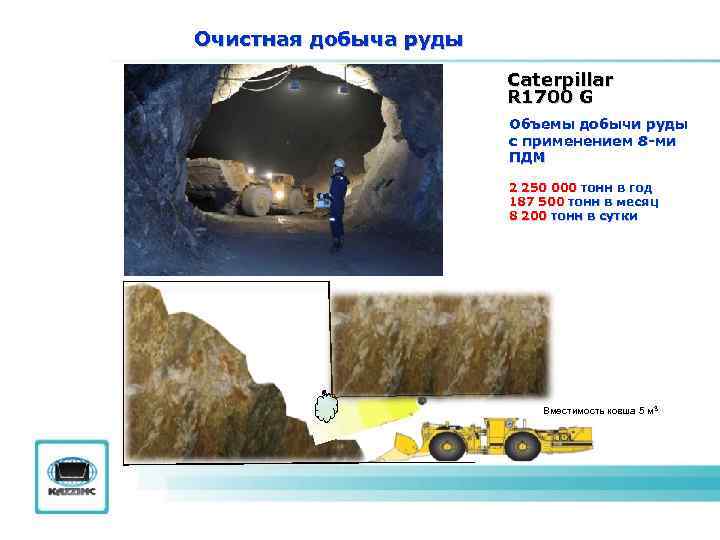

Очистная добыча руды Caterpillar R 1700 G Объемы добычи руды с применением 8 -ми ПДМ 2 250 000 тонн в год 187 500 тонн в месяц 8 200 тонн в сутки Вместимость ковша 5 м 3

Транспортировка руды с нижних горизонтов Caterpillar AD 30 14+12 гор Транспортный уклон 16 гор 500 0 00 тон н ру транс портн ды / в год ому у клону доставляе тс 2 сам освал я по ами Грузоп одъем ность 30 тон н

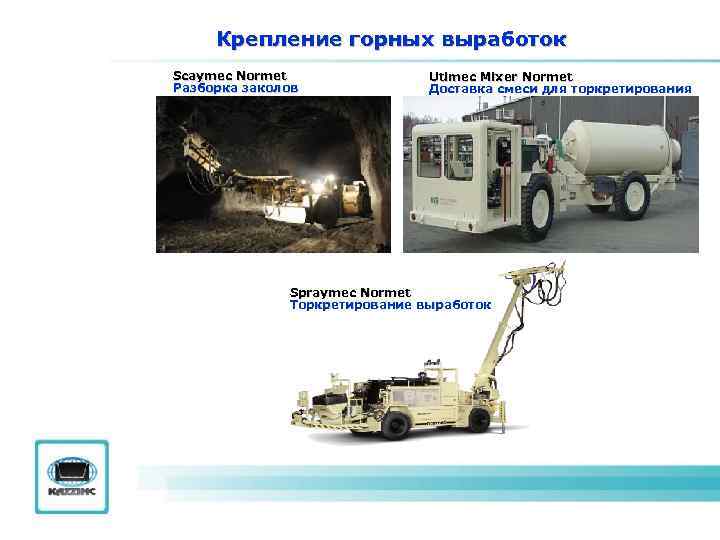

Крепление горных выработок Scaymec Normet Разборка заколов Utimec Mixer Normet Доставка смеси для торкретирования Spraymec Normet Торкретирование выработок

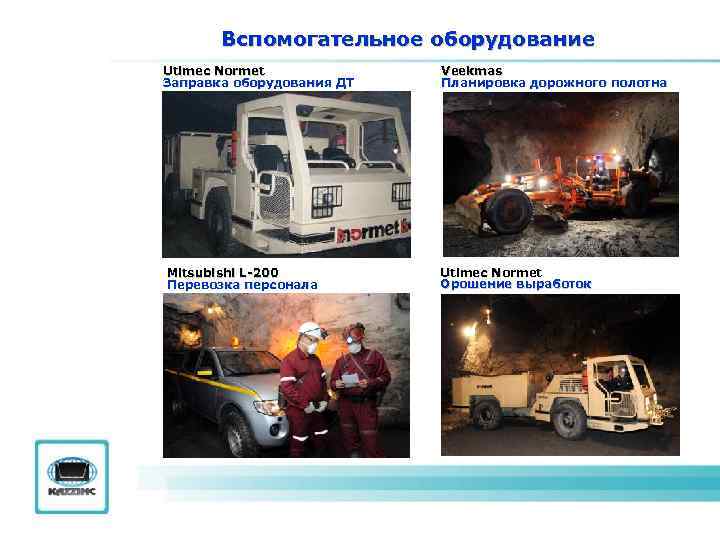

Вспомогательное оборудование Utimec Normet Заправка оборудования ДТ Mitsubishi L-200 Перевозка персонала Veekmas Планировка дорожного полотна Utimec Normet Орошение выработок

Программное обеспечение для проектирования горных работ Data mine studio Канада САЕ Геологи - Построение разведочных скважин - Построение контуров рудных тел - Просчет блоковых моделей Mine 2 -4 D Австралия Gijima AST Ring Проектировщики - Проектирование выработок - Проектирование выемочных контуров - Проектирование взрывных скважин Data mine studio Канада САЕ Маркшейдеры - Построение каркасов выработок (факт) - Построение фактических контуров отработанных камер с применением прибора CMS
