Макропоры 500 Å Мезопоры 20 — 500

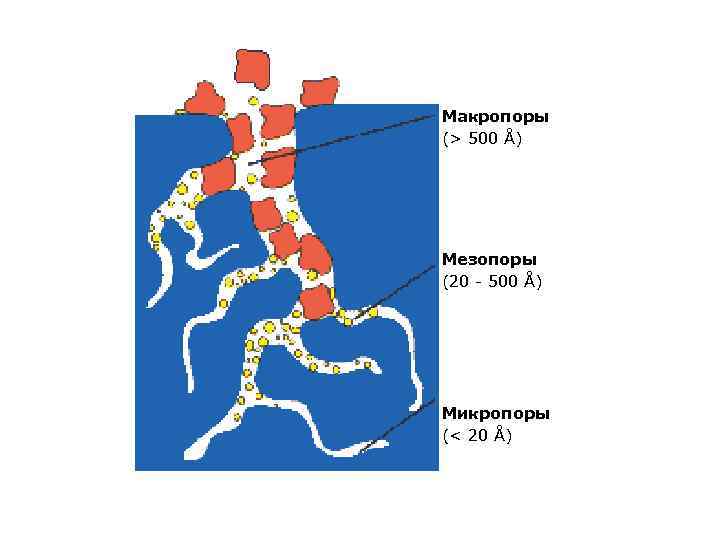

Макропоры (> 500 Å) Мезопоры (20 - 500 Å) Микропоры (< 20 Å)

Активированные угли. У Плотность, 103 кг/м 3: кажущаяся насыпная гранул 0, 6– 0, 9 истинная 1, 9– 2, 2 Теплоемкость сухого угля, к. Дж/(кг К) 0, 84 Теплопроводность при 30 С, Вт/(м К) 0, 17– 0, 28 СИЛИКАГЕЛИ Объем пор, см 3/г 0, 3– 1, 2 Удельная поверхность, м 2/г 300– 750 Средний радиус пор, нм 1, 0– 7, 0 Насыпная плотность, 103 кг/м 3 0, 4– 0, 9

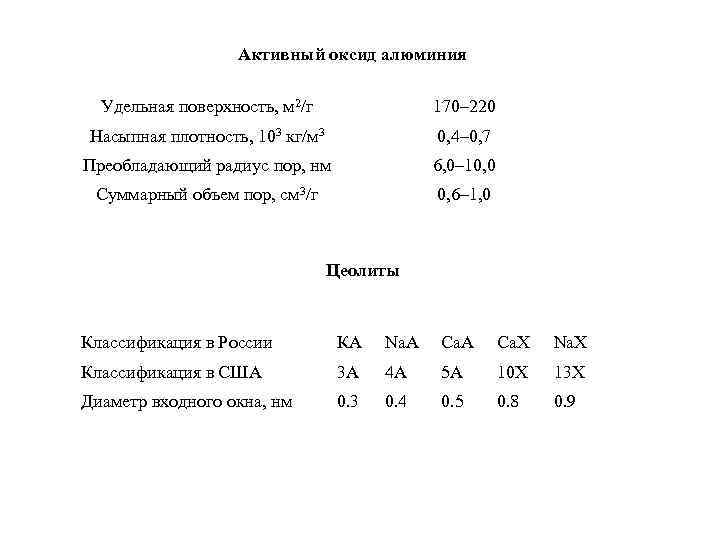

Активный оксид алюминия Удельная поверхность, м 2/г 170– 220 Насыпная плотность, 103 кг/м 3 0, 4– 0, 7 Преобладающий радиус пор, нм 6, 0– 10, 0 Суммарный объем пор, см 3/г 0, 6– 1, 0 Цеолиты Классификация в России КА Na. A Ca. X Na. X Классификация в США 3 A 4 A 5 A 10 X 13 X Диаметр входного окна, нм 0. 3 0. 4 0. 5 0. 8 0. 9

Главнейшие типы колец (Si. O 4)4 - -тетраэдров; a - бентонитовое (Si 3 O 9)6 -; б - баотитовое (Si 4 O 12)8 -; в - диоптазовое (Si 6 O 18)12 -; г - миларитовое (Si 12 O 30)12 -

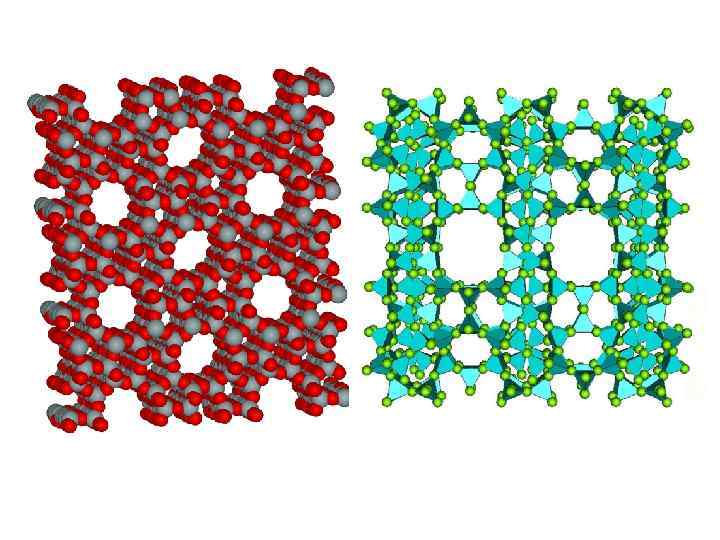

Структура синтетических цеолитов типа А (а) и Х (б)

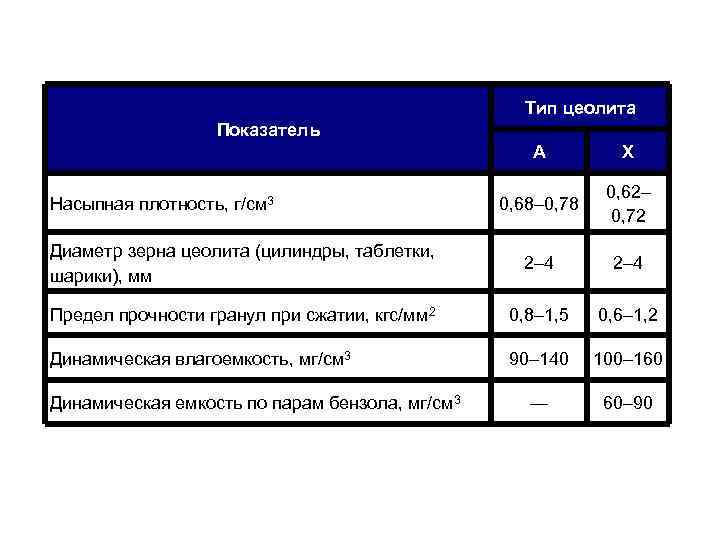

Тип цеолита Показатель А Х 0, 68– 0, 78 0, 62– 0, 72 Диаметр зерна цеолита (цилиндры, таблетки, шарики), мм 2– 4 Предел прочности гранул при сжатии, кгс/мм 2 0, 8– 1, 5 0, 6– 1, 2 Динамическая влагоемкость, мг/см 3 90– 140 100– 160 — 60– 90 Насыпная плотность, г/см 3 Динамическая емкость по парам бензола, мг/см 3

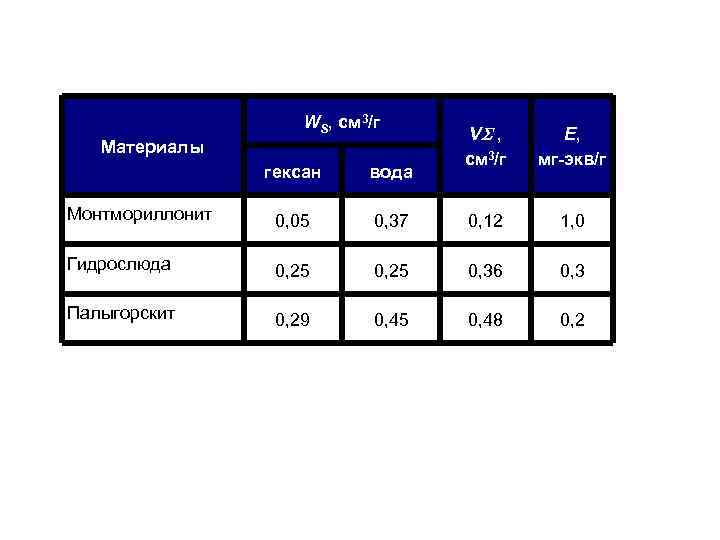

WS, см 3/г Материалы VS , см 3/г Е, мг-экв/г гексан вода Монтмориллонит 0, 05 0, 37 0, 12 1, 0 Гидрослюда 0, 25 0, 36 0, 3 Палыгорскит 0, 29 0, 45 0, 48 0, 2

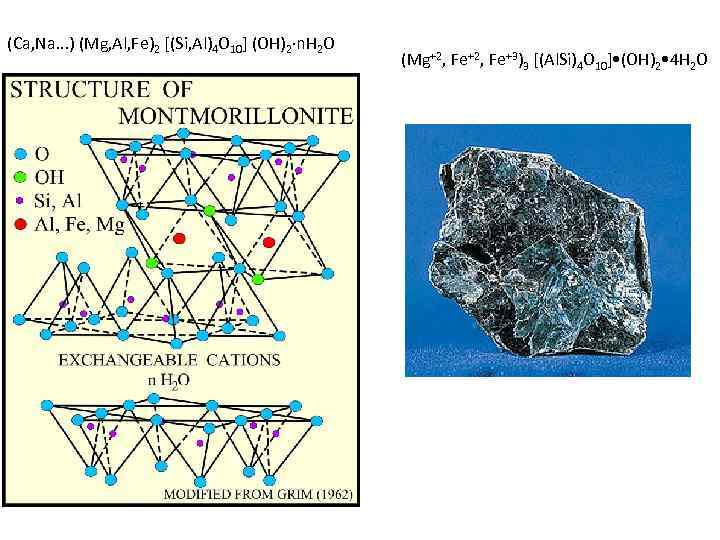

(Ca, Na. . . ) (Mg, Al, Fe)2 [(Si, Al)4 O 10] (OH)2·n. H 2 O (Mg+2, Fe+3)3 [(Al. Si)4 O 10] • (OH)2 • 4 H 2 O

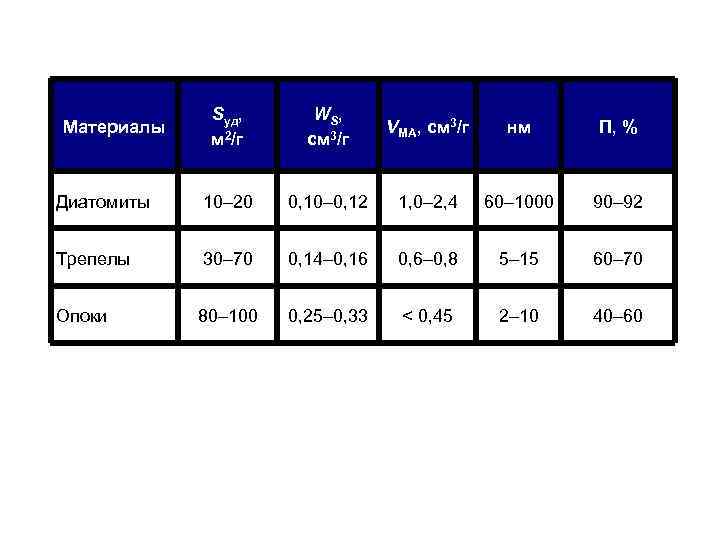

Sуд, м 2/г WS, см 3/г VМА, см 3/г нм П, % Диатомиты 10– 20 0, 10– 0, 12 1, 0– 2, 4 60– 1000 90– 92 Трепелы 30– 70 0, 14– 0, 16 0, 6– 0, 8 5– 15 60– 70 Опоки 80– 100 0, 25– 0, 33 < 0, 45 2– 10 40– 60 Материалы

1 — тип А; 2 — тип Х и фожазит; 3 — шабазит; 4 — гмеленит; 5 — левенит
