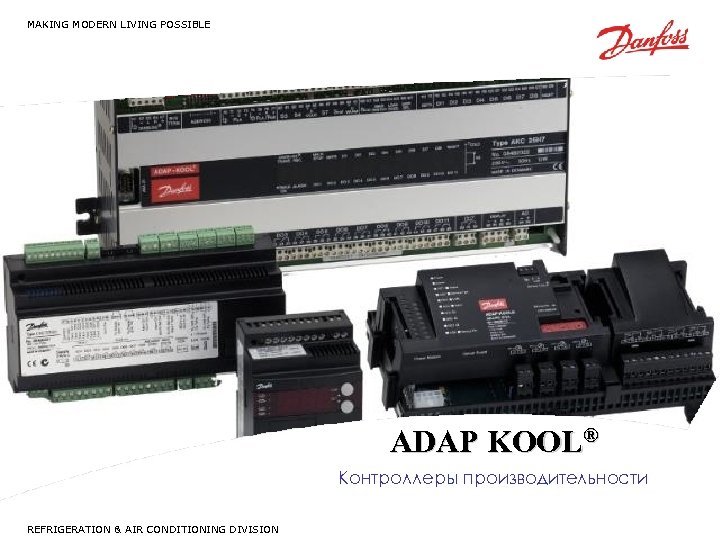

MAKING MODERN LIVING POSSIBLE ADAP KOOL® Контроллеры производительности REFRIGERATION AND AIR CONDITIONING REFRIGERATION & AIR CONDITIONING DIVISION

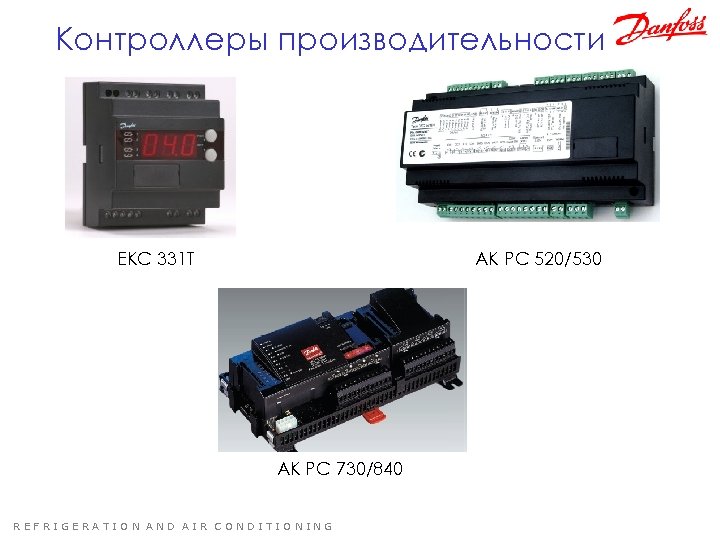

Контроллеры производительности EKC 331 T AK PC 520/530 AK PC 730/840 REFRIGERATION AND AIR CONDITIONING

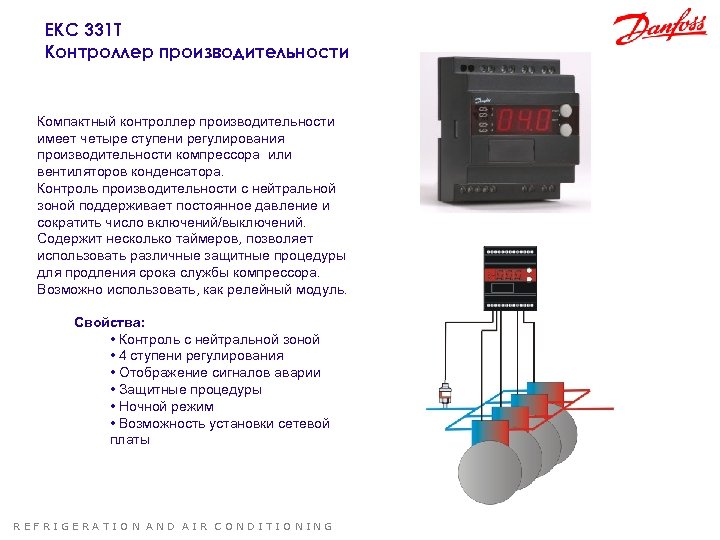

EKC 331 Т Контроллер производительности Компактный контроллер производительности имеет четыре ступени регулирования производительности компрессора или вентиляторов конденсатора. Контроль производительности с нейтральной зоной поддерживает постоянное давление и сократить число включений/выключений. Содержит несколько таймеров, позволяет использовать различные защитные процедуры для продления срока службы компрессора. Возможно использовать, как релейный модуль. Свойства: • Контроль с нейтральной зоной • 4 ступени регулирования • Отображение сигналов аварии • Защитные процедуры • Ночной режим • Возможность установки сетевой платы REFRIGERATION AND AIR CONDITIONING

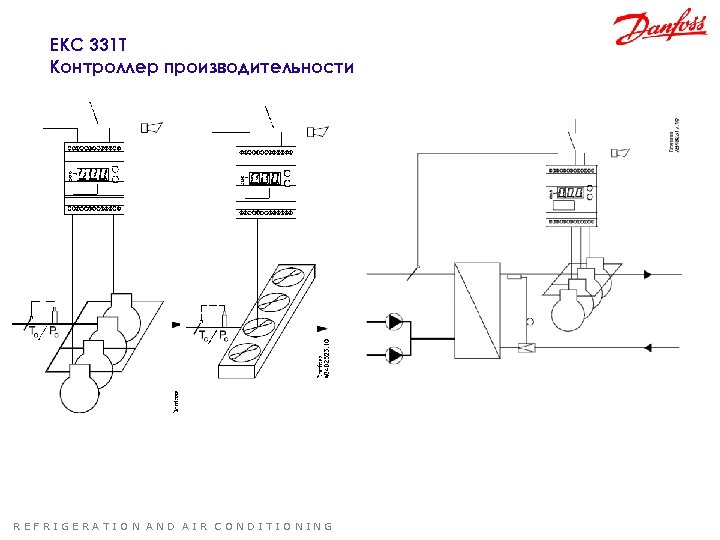

EKC 331 Т Контроллер производительности REFRIGERATION AND AIR CONDITIONING

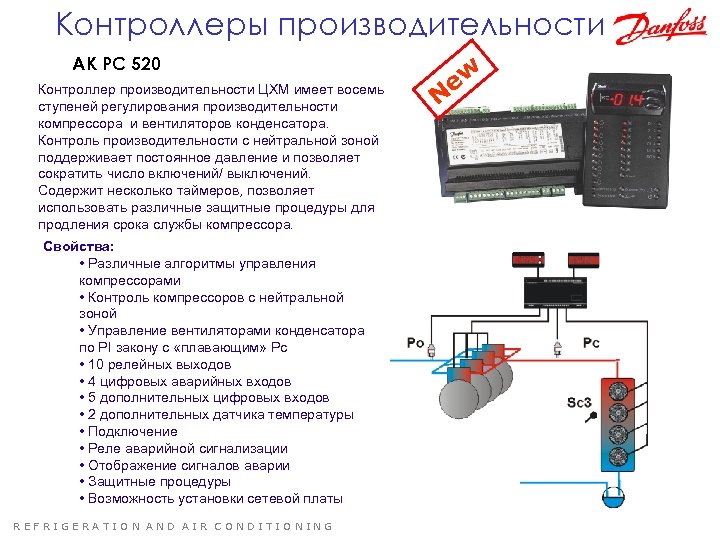

Контроллеры производительности AK PC 520 Контроллер производительности ЦХМ имеет восемь ступеней регулирования производительности компрессора и вентиляторов конденсатора. Контроль производительности с нейтральной зоной поддерживает постоянное давление и позволяет сократить число включений/ выключений. Содержит несколько таймеров, позволяет использовать различные защитные процедуры для продления срока службы компрессора. Свойства: • Различные алгоритмы управления компрессорами • Контроль компрессоров с нейтральной зоной • Управление вентиляторами конденсатора по PI закону с «плавающим» Рс • 10 релейных выходов • 4 цифровых аварийных входов • 5 дополнительных цифровых входов • 2 дополнительных датчика температуры • Подключение • Реле аварийной сигнализации • Отображение сигналов аварии • Защитные процедуры • Возможность установки сетевой платы REFRIGERATION AND AIR CONDITIONING N ew

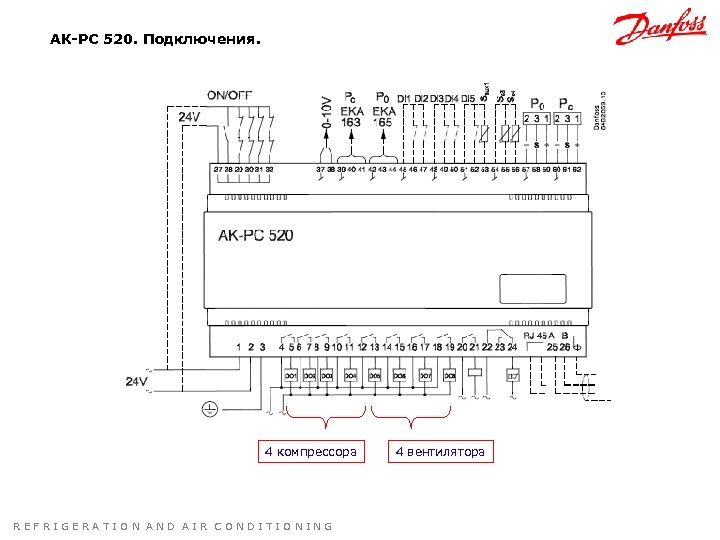

AK-PC 520. Подключения. 4 компрессора REFRIGERATION AND AIR CONDITIONING 4 вентилятора

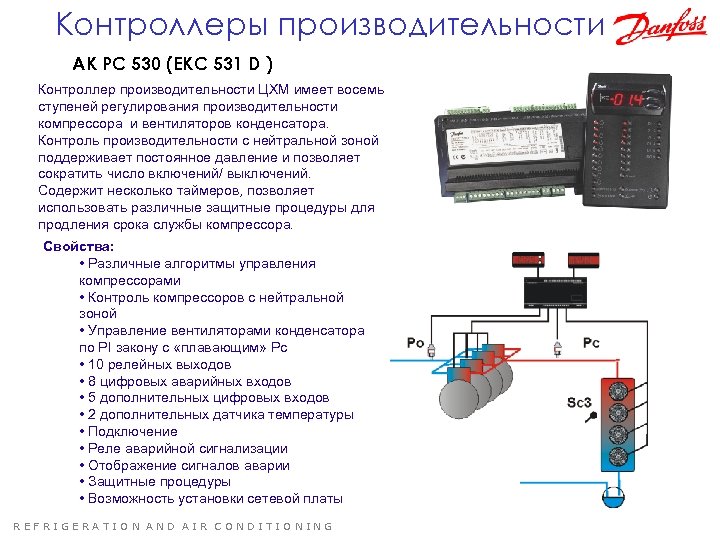

Контроллеры производительности AK PC 530 (EKC 531 D ) Контроллер производительности ЦХМ имеет восемь ступеней регулирования производительности компрессора и вентиляторов конденсатора. Контроль производительности с нейтральной зоной поддерживает постоянное давление и позволяет сократить число включений/ выключений. Содержит несколько таймеров, позволяет использовать различные защитные процедуры для продления срока службы компрессора. Свойства: • Различные алгоритмы управления компрессорами • Контроль компрессоров с нейтральной зоной • Управление вентиляторами конденсатора по PI закону с «плавающим» Рс • 10 релейных выходов • 8 цифровых аварийных входов • 5 дополнительных цифровых входов • 2 дополнительных датчика температуры • Подключение • Реле аварийной сигнализации • Отображение сигналов аварии • Защитные процедуры • Возможность установки сетевой платы REFRIGERATION AND AIR CONDITIONING

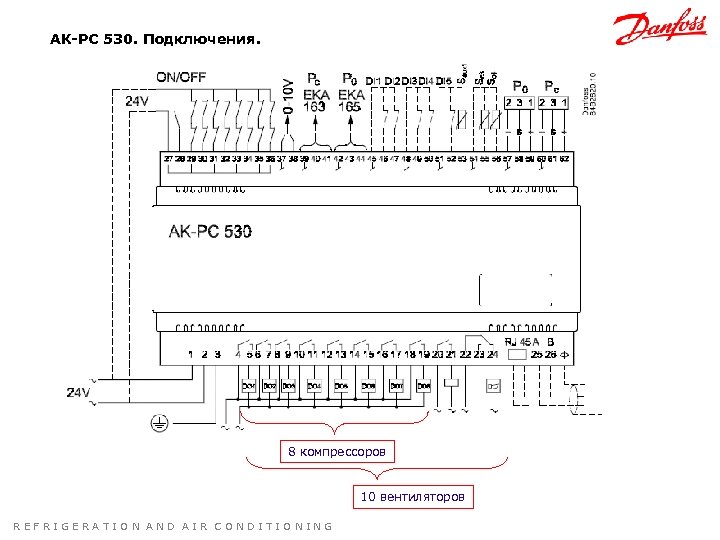

AK-PC 530. Подключения. 8 компрессоров 10 вентиляторов REFRIGERATION AND AIR CONDITIONING
AK PC 840 (AK 2 -PC 311 A) Контроллер централей REFRIGERATION AND AIR CONDITIONING

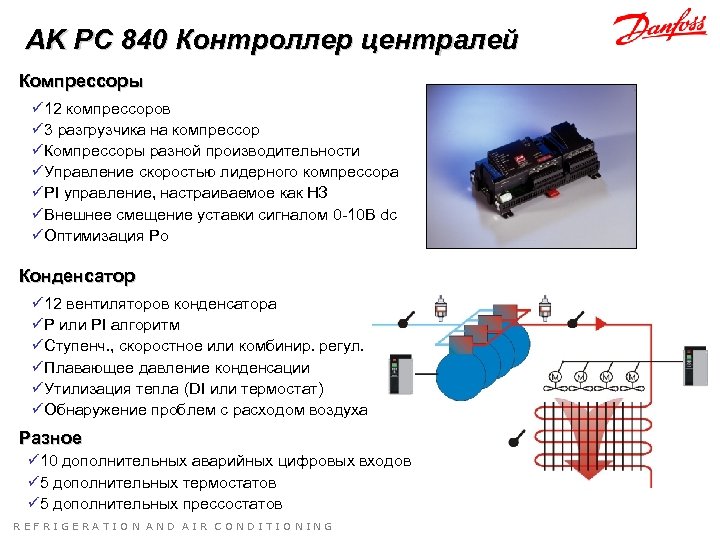

AK PC 840 Контроллер централей Компрессоры ü 12 компрессоров ü 3 разгрузчика на компрессор üКомпрессоры разной производительности üУправление скоростью лидерного компрессора üPI управление, настраиваемое как НЗ üВнешнее смещение уставки сигналом 0 -10 В dc üОптимизация Po Конденсатор ü 12 вентиляторов конденсатора üP или PI алгоритм üСтупенч. , скоростное или комбинир. регул. üПлавающее давление конденсации üУтилизация тепла (DI или термостат) üОбнаружение проблем с расходом воздуха Разное ü 10 дополнительных аварийных цифровых входов ü 5 дополнительных термостатов ü 5 дополнительных прессостатов REFRIGERATION AND AIR CONDITIONING

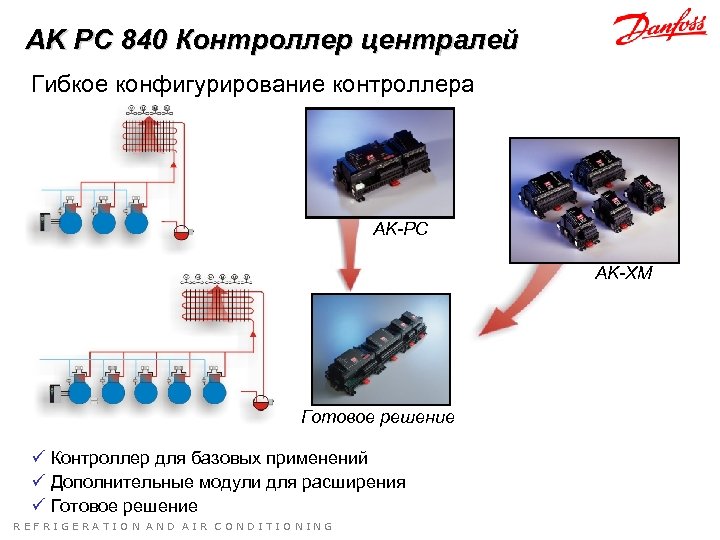

AK PC 840 Контроллер централей Гибкое конфигурирование контроллера AK-PC AK-XM Готовое решение ü Контроллер для базовых применений ü Дополнительные модули для расширения ü Готовое решение REFRIGERATION AND AIR CONDITIONING

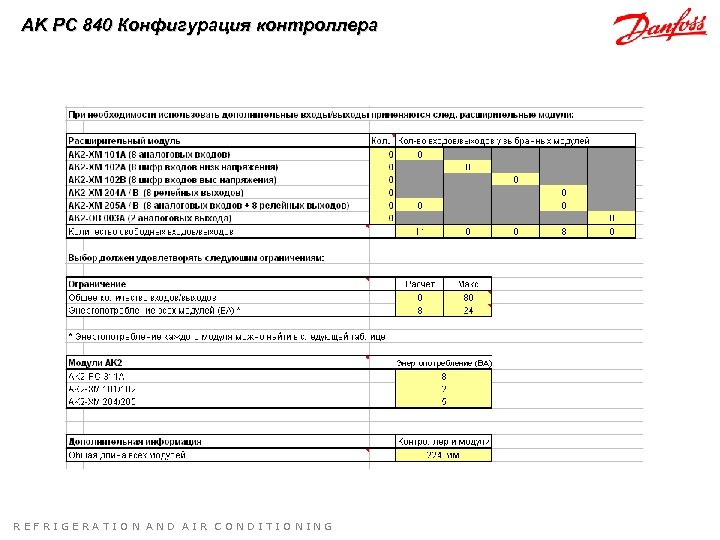

AK PC 840 Конфигурация контроллера REFRIGERATION AND AIR CONDITIONING
AK PC 840 Конфигурация контроллера REFRIGERATION AND AIR CONDITIONING

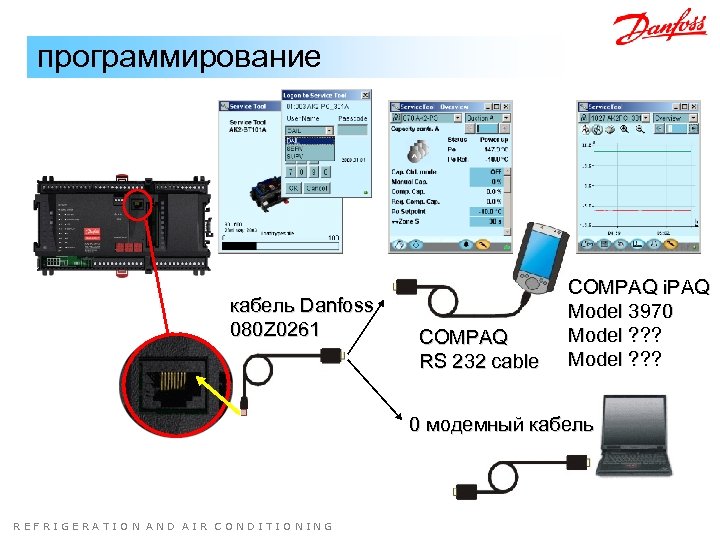

программирование кабель Danfoss 080 Z 0261 COMPAQ RS 232 cable COMPAQ i. PAQ Model 3970 Model ? ? ? 0 модемный кабель REFRIGERATION AND AIR CONDITIONING

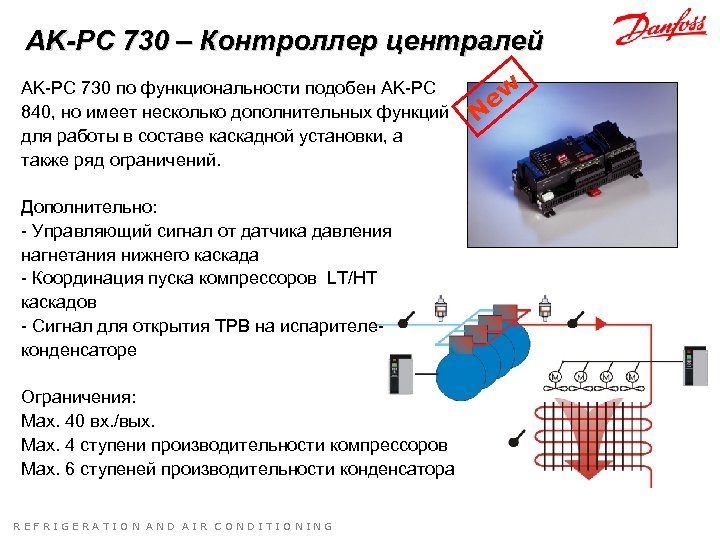

AK-PC 730 – Контроллер централей AK-PC 730 по функциональности подобен AK-PC 840, но имеет несколько дополнительных функций для работы в составе каскадной установки, а также ряд ограничений. Дополнительно: - Управляющий сигнал от датчика давления нагнетания нижнего каскада - Координация пуска компрессоров LT/HT каскадов - Сигнал для открытия ТРВ на испарителеконденсаторе Ограничения: Max. 40 вх. /вых. Max. 4 ступени производительности компрессоров Max. 6 ступеней производительности конденсатора REFRIGERATION AND AIR CONDITIONING N ew
Сравнение контроллеров производительности. Функции EKC 331 T AK PC 520 AK PC 530 AK PC 730 AK PC 840 Количество выходов 5 10 10 зависит от комплектации Увеличение кол-ва выходов - 2 х EKC 331 T 2 x EKC 331 T расш. модули Максимальное количество компрессоров 4 4 8 4 12 Ступенчатое/ Частотное Ступенчатое/ Частотное NZ NZ NZ Давления/ Температуры Давления/ Температуры Аварийный сигнал для каждого компрессора 0 1 1 более 1 Смещение уставки в ночном режиме + + + Оптимизация давление кипения - + + Максимальное количество вентиляторов конденсатора 4 4 8 6 12 Ступенчатое/ Частотное Ступенчатое/ Частотное NZ P / PI Давления/ Температуры Давления/ Температуры - + + Есть Опция Опция (LON) Опция (LON, Mod. Bus) LON 5 зависит от комплектации Управление компрессорами Принцип управления Датчик для управления компрессорами Управление вентиляторами Принцип управления Датчик для управления вентиляторами Плавающее давление конденсации Дисплей Передача данных R E F R I G E R A T I Oвходы D A I R C O N D 1 T I O N I N G I Общие аварийные N A N 5

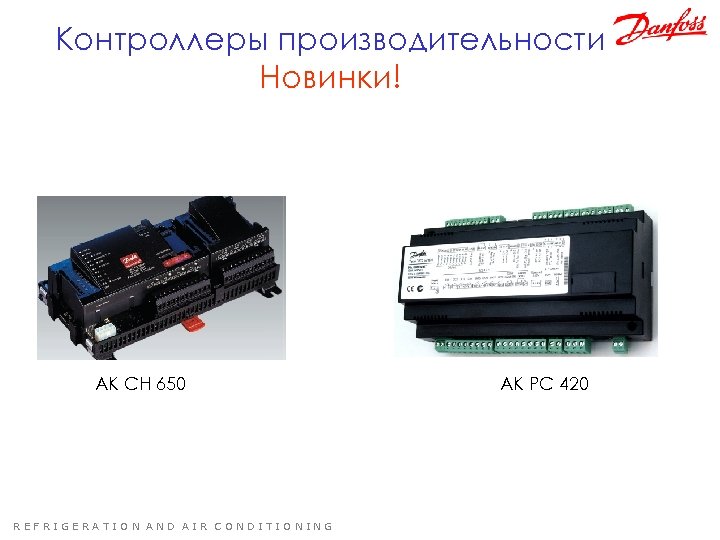

Контроллеры производительности Новинки! AK CH 650 REFRIGERATION AND AIR CONDITIONING AK PC 420

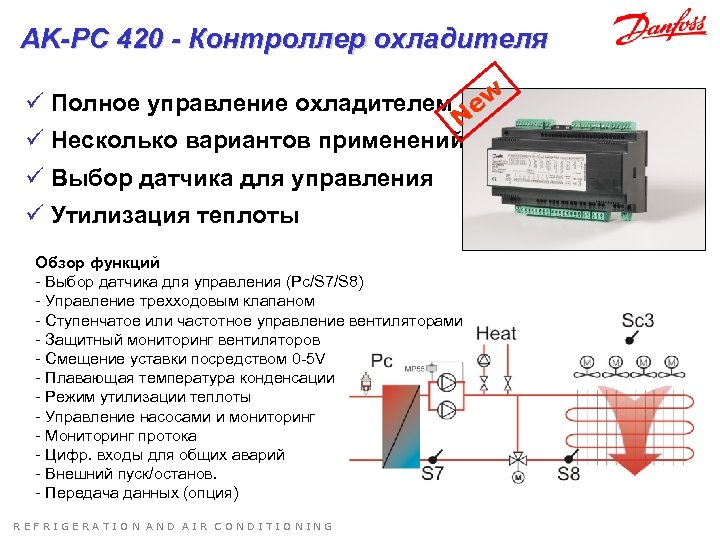

AK-PC 420 - Контроллер охладителя ü Полное управление охладителем ew N ü Несколько вариантов применений ü Выбор датчика для управления ü Утилизация теплоты Обзор функций - Выбор датчика для управления (Pc/S 7/S 8) - Управление трехходовым клапаном - Ступенчатое или частотное управление вентиляторами - Защитный мониторинг вентиляторов - Смещение уставки посредством 0 -5 V - Плавающая температура конденсации - Режим утилизации теплоты - Управление насосами и мониторинг - Мониторинг протока - Цифр. входы для общих аварий - Внешний пуск/останов. - Передача данных (опция) REFRIGERATION AND AIR CONDITIONING
AK-PC 420 - Контроллер охладителя Схема подключений Входы: 1 x Пуск/останов 6 x Аварийные входы вентиляторов 1 x Реле протока 2 x Выносные дисплеи 3 x Цифр. входы 1 x Защита по высокому давлению 1 x Утилизация теплоты 3 x Датчики температуры 1 x 0 -5 Vdc внешнее смещение 1 x Датчик давления Выходы: 6 x Реле вентиляторов 2 x Насосы 1 x Утилизация теплоты 1 x Авария 1 x Аналоговый выход REFRIGERATION AND AIR CONDITIONING

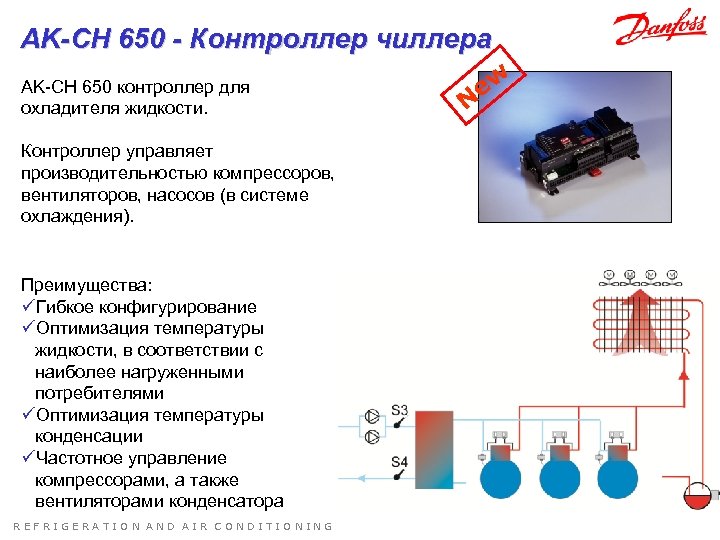

AK-CH 650 - Контроллер чиллера AK-CH 650 контроллер для охладителя жидкости. Контроллер управляет производительностью компрессоров, вентиляторов, насосов (в системе охлаждения). Преимущества: üГибкое конфигурирование üОптимизация температуры жидкости, в соответствии с наиболее нагруженными потребителями üОптимизация температуры конденсации üЧастотное управление компрессорами, а также вентиляторами конденсатора REFRIGERATION AND AIR CONDITIONING N ew
AK-CH 650 - Контроллер чиллера Обзор функций Сторона низкого давления ü Управление в соответствии с S 4 ü Макс. 6 компрессоров с 3 разгрузчиками ü Макс. 6 аварийных входов для каждого компрессора ü Частотное управление 1 или 2 компрессорами ü PI регулирование с NZ ü Смещение уставки посредством 0 -10 V ü Адаптация уставки в соответствии с наиболее нагруженным потребителем ü Ограничение нагрузки ü Сигнал начала открытия ТРВ на испарителе ü Запуск оттайки в соответствии с внутренним графиком или сигналом по сети. ü Остановка оттайки по температуре или времени ü Управление двумя насосами ü Аварийный мониторинг (Po, Sd, Ss, Pc) ü Мониторинг протока жидкости REFRIGERATION AND AIR CONDITIONING

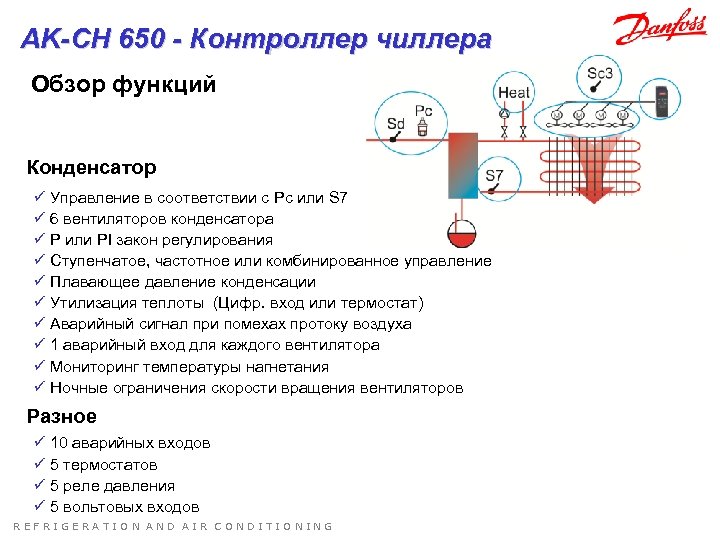

AK-CH 650 - Контроллер чиллера Обзор функций Конденсатор ü Управление в соответствии с Pc или S 7 ü 6 вентиляторов конденсатора ü P или PI закон регулирования ü Ступенчатое, частотное или комбинированное управление ü Плавающее давление конденсации ü Утилизация теплоты (Цифр. вход или термостат) ü Аварийный сигнал при помехах протоку воздуха ü 1 аварийный вход для каждого вентилятора ü Мониторинг температуры нагнетания ü Ночные ограничения скорости вращения вентиляторов Разное ü 10 аварийных входов ü 5 термостатов ü 5 реле давления ü 5 вольтовых входов REFRIGERATION AND AIR CONDITIONING
