Магнитооптические преобразователи информационно – измерительных систем электрического тока и магнитного поля Исполнители: профессор д. Магнитооптические преобразователи информационно – измерительных систем электрического тока и магнитного поля Исполнители: профессор д. т. н. Ураксеев М. А. , к. т. н. Т. М. Левина, к. т. н. Н. А. Авдонина 1

Актуальность работы 1. Ужесточение требований к качеству выпускаемой продукции. 2. Повышение точности, быстродействия, надежности Актуальность работы 1. Ужесточение требований к качеству выпускаемой продукции. 2. Повышение точности, быстродействия, надежности и др. характеристик преобразователей. 3. Обеспечение высокой эффективности контроля параметров технологических процессов и объектов. 4. Улучшения экологической безопасности предприятий. 5. Отсутствие приборов, отвечающих современным требованиям науки и техники. 2

Цель работы: Разработка магнитооптических преобразователей электрического тока и магнитного поля с улучшенными характеристиками (высокая Цель работы: Разработка магнитооптических преобразователей электрического тока и магнитного поля с улучшенными характеристиками (высокая точность, быстродействие, чувствительность). 3

Данный проект обеспечивает решение следующих задач: 1. 2. 3. 4. Обеспечить обработку, хранение и Данный проект обеспечивает решение следующих задач: 1. 2. 3. 4. Обеспечить обработку, хранение и выдачу информации о контролируемом объекте, системе. Улучшить контроль качества и управление производимой и выпускаемой продукции. Определять техническое состояние электрооборудования, предупреждать аварии, повышать эффективность ремонтов и уменьшать число необоснованных планово – предупредительных ремонтов электрооборудования. Оптимизировать архитектуру систем измерения, защиты и управление качеством электроэнергии и, в конечном счете, идеально подходят для получения экономических преимуществ. 4

Структурная схема магнитооптическог преобразователя Входные данные 1 2 3 4 5 6 Выходные данные Структурная схема магнитооптическог преобразователя Входные данные 1 2 3 4 5 6 Выходные данные МОП содержит: 1 – проводник электрического тока, создающий магнитное поле; 2 - лазерный диод; 3 – поляризатор; 4 – чувствительный элемент; 5 – анализатор; 6 – измерительный блок. 5

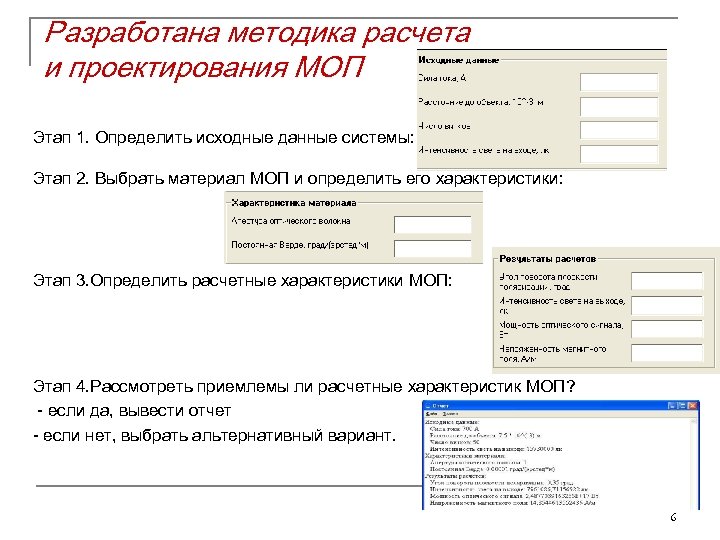

Разработана методика расчета и проектирования МОП Этап 1. Определить исходные данные системы: Этап 2. Разработана методика расчета и проектирования МОП Этап 1. Определить исходные данные системы: Этап 2. Выбрать материал МОП и определить его характеристики: Этап 3. Определить расчетные характеристики МОП: Этап 4. Рассмотреть приемлемы ли расчетные характеристик МОП? - если да, вывести отчет - если нет, выбрать альтернативный вариант. 6

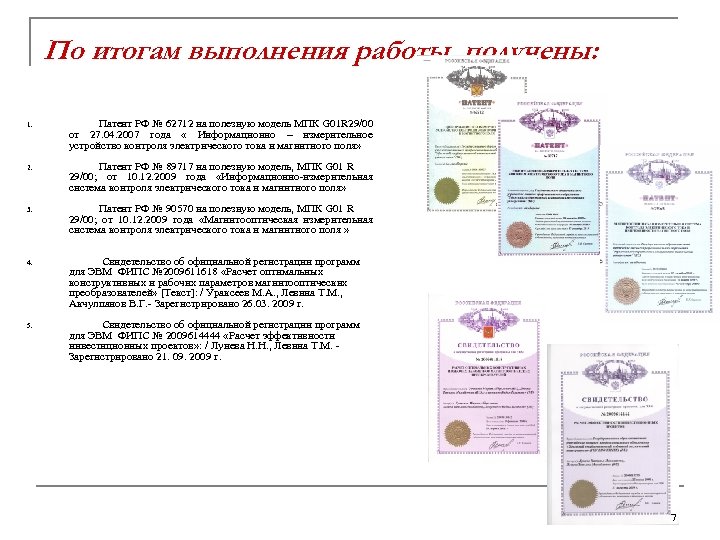

По итогам выполнения работы получены: 1. Патент РФ № 62712 на полезную модель МПК По итогам выполнения работы получены: 1. Патент РФ № 62712 на полезную модель МПК G 01 R 29/00 от 27. 04. 2007 года « Информационно – измерительное устройство контроля электрического тока и магнитного поля» 2. Патент РФ № 89717 на полезную модель, МПК G 01 R 29/00; от 10. 12. 2009 года «Информационно-измерительная система контроля электрического тока и магнитного поля» 3. Патент РФ № 90570 на полезную модель, МПК G 01 R 29/00; от 10. 12. 2009 года «Магнитооптическая измерительная система контроля электрического тока и магнитного поля » 4. Свидетельство об официальной регистрации программ для ЭВМ ФИПС № 2009611618 «Расчет оптимальных конструктивных и рабочих параметров магнитооптических преобразователей» [Текст]: / Ураксеев М. А. , Левина Т. М. , Акчулпанов В. Г. - Зарегистрировано 26. 03. 2009 г. 5. Свидетельство об официальной регистрации программ для ЭВМ ФИПС № 2009614444 «Расчет эффективности инвестиционных проектов» : / Лунева Н. Н. , Левина Т. М. Зарегистрировано 21. 09. 2009 г. 7

Изданы статьи в журналах из списка ВАК: 1. Ураксеев М. А. Волоконно – оптические Изданы статьи в журналах из списка ВАК: 1. Ураксеев М. А. Волоконно – оптические датчики электрического тока и магнитного поля как средства повышения уровня безопасности, объектов нефтегазового комплекса [Текст] / М. А. Ураксеев, Т. М. Левина // Экологические системы и приборы – 2008. -№ 3. –С 8 -12. 2. Ураксеев М. А. Исторические аспекты создания магнитооптических преобразователей с использованием волоконного световода и принципы их построения [Текст] / М. А. Ураксеев, Т. М. Левина // История науки и техники – 2009. -№ 2. –С 15 -19. 3. Ураксеев М. А. Математическая модель магнитооптического преобразователя для автоматизированных технологических процессов [Текст] / М. А. Ураксеев, Н. А. Авдонина // Вестник УГАТУ. — 2009. — Том 13. — № 1(31). С. З 6— 38. 4. Ураксеев М. А. Волоконно-оптические датчики для автоматизированных технологических процессов и производств [Текст] / М. А. Ураксеев, Н. А. Авдонина // Приборы и системы: управление, контроль, диагностика. — 2009. — № 4. — С. 29— 34. 5. Ураксеев М. А. Информационно-измерительные системы экологического назначения с магнитооптическим преобразователем [Текст] / М. А. Ураксеев, Н. А. Авдонина //Экологические системы и приборы. — 2009. — № 6, 2009 — С. 29— 33. 6. Ураксеев М. А. Структурные схемы магнитооптических информационно-измерительных систем экологического назначения [Текст] / М. А. Ураксеев, Н. А. Авдонина //Экологические системы и приборы. — 2010. — № 1, 2010 — С. 12— 16. 7. Ураксеев М. А. Проектирование магнитооптической измерительной системы [Текст] / М. А. Ураксеев, Н. А. Авдонина //Приборы и системы: управление, контроль, диагностика. — 2010. — № 6. 8

Планируемые этапы работы n На основе разработанной модели выявить и исследовать основные и метрологические Планируемые этапы работы n На основе разработанной модели выявить и исследовать основные и метрологические характеристики и предложить способы их улучшения. n Разработать информационно-измерительную систему с аналоговыми и цифровыми интерфейсами на МОП, дающую возможность предприятиям энергетики перейти к использованию оборудования, в значительной степени основанному на программном обеспечении, с большими коммуникационными возможностями и широким набором сервисных функций. 9

Ожидаемые научные результаты 1. Проведение экспериментальных исследований, обработка результатов эксперимента. 2. Обработка технологии производства Ожидаемые научные результаты 1. Проведение экспериментальных исследований, обработка результатов эксперимента. 2. Обработка технологии производства устройства с целью дальнейшей реализации готового продукции. Интеллектуальная собственность, которая будет создана в ходе выполнения работы. Патент РФ на изобретение. Статьи в журналах из списка ВАК (4 -5 статей). 10

Спасибо за внимание 11 Спасибо за внимание 11
