Магнитометр градиентометр на МАГНИТОМЕТР ГРАДИЕНТО эффекте Оверхаузера GSM-19 МЕТР НА

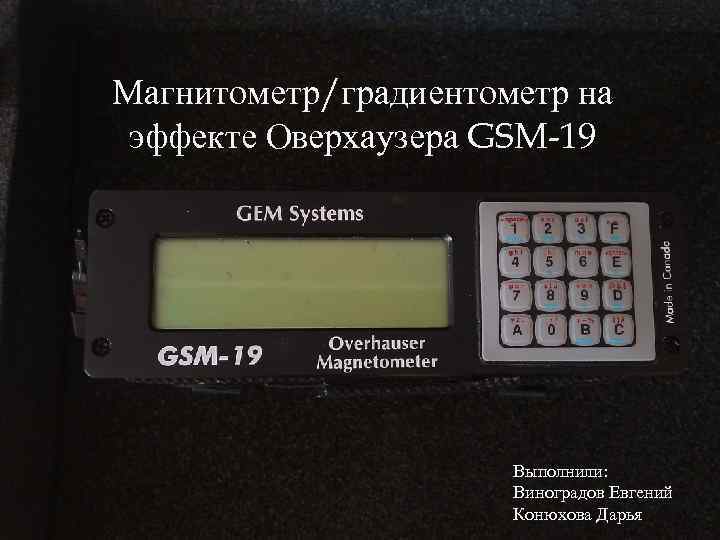

Магнитометр/градиентометр на МАГНИТОМЕТР/ГРАДИЕНТО эффекте Оверхаузера GSM-19 МЕТР НА ЭФФЕКТЕ ОВЕРХАУЗЕРА GSM-19 Выполнили: Виноградов Евгений Конюхова Дарья

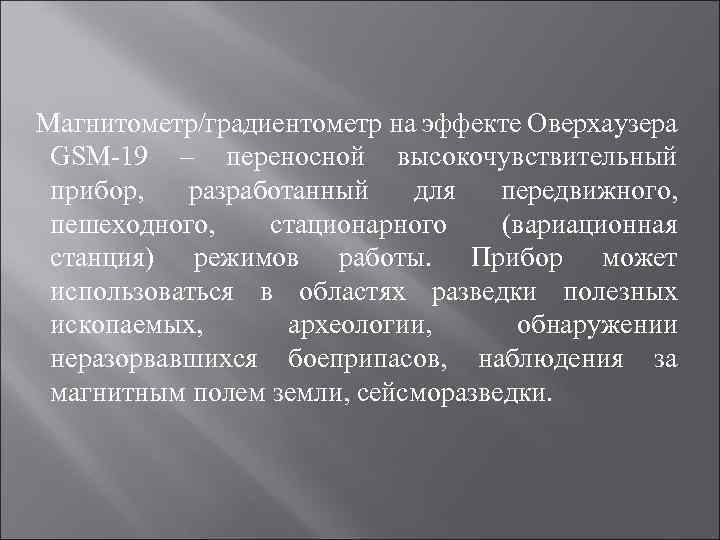

Магнитометр/градиентометр на эффекте Оверхаузера GSM-19 – переносной высокочувствительный прибор, разработанный для передвижного, пешеходного, стационарного (вариационная станция) режимов работы. Прибор может использоваться в областях разведки полезных ископаемых, археологии, обнаружении неразорвавшихся боеприпасов, наблюдения за магнитным полем земли, сейсморазведки.

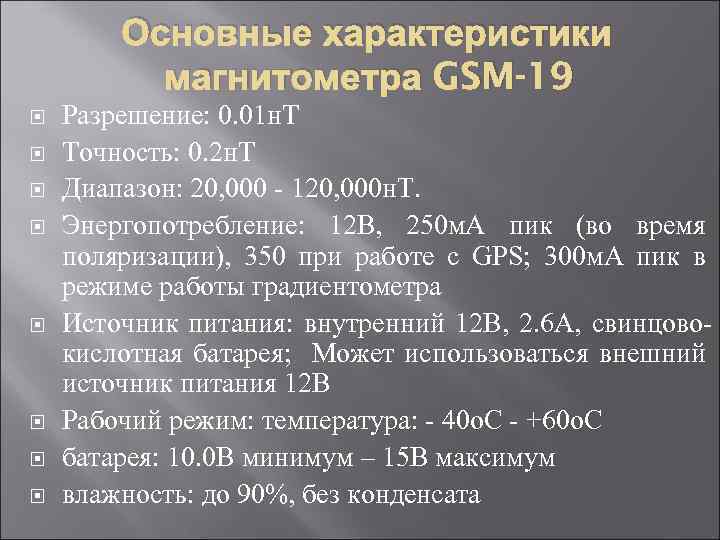

Основные характеристики магнитометра GSM-19 Разрешение: 0. 01 н. T Точность: 0. 2 н. T Диапазон: 20, 000 - 120, 000 н. T. Энергопотребление: 12 В, 250 м. A пик (во время поляризации), 350 при работе с GPS; 300 м. A пик в режиме работы градиентометра Источник питания: внутренний 12 В, 2. 6 А, свинцовокислотная батарея; Может использоваться внешний источник питания 12 В Рабочий режим: температура: - 40 o. C - +60 o. C батарея: 10. 0 В минимум – 15 В максимум влажность: до 90%, без конденсата

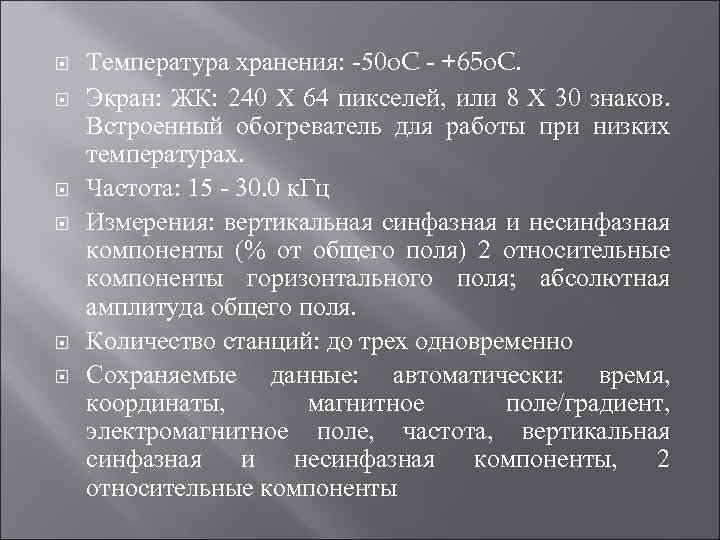

Температура хранения: -50 o. C - +65 o. C. Экран: ЖК: 240 X 64 пикселей, или 8 X 30 знаков. Встроенный обогреватель для работы при низких температурах. Частота: 15 - 30. 0 к. Гц Измерения: вертикальная синфазная и несинфазная компоненты (% от общего поля) 2 относительные компоненты горизонтального поля; абсолютная амплитуда общего поля. Количество станций: до трех одновременно Сохраняемые данные: автоматически: время, координаты, магнитное поле/градиент, электромагнитное поле, частота, вертикальная синфазная и несинфазная компоненты, 2 относительные компоненты

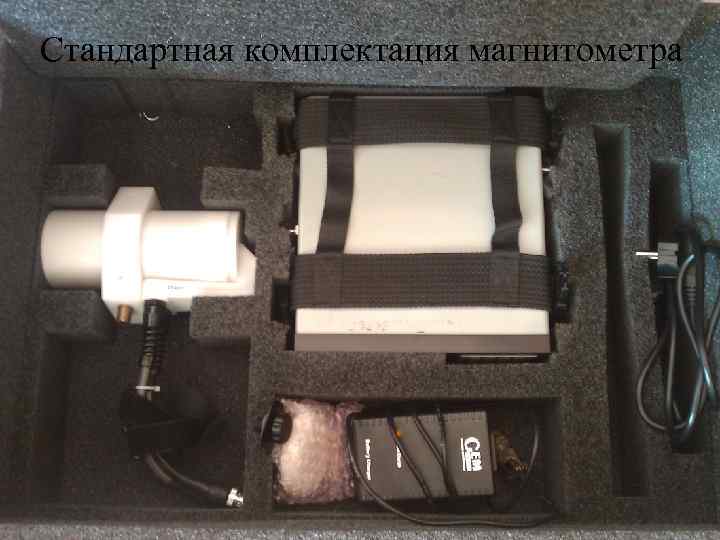

Стандартная комплектация магнитометра

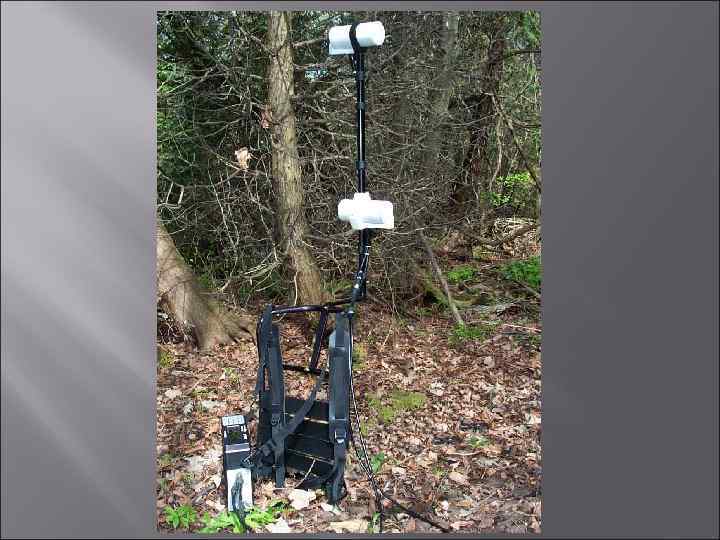

Стандартная комплектация магнитометра 1 датчик для магнитометра и 2 для градиентометра. Датчики имеют две катушки индуктивности для подавления уровня шума и улучшения показателей по допуску на градиент. Головка датчика содержит специальную протоносодержащую жидкость в запаянном контейнере из термостойкого стекла. • 1 кабель для датчика на каждый из каналов. • Магнитометр с быстрым режимом снятия показаний имеет 2 кабеля датчика: один для поляризации радиочастоты, другой для сигнала.

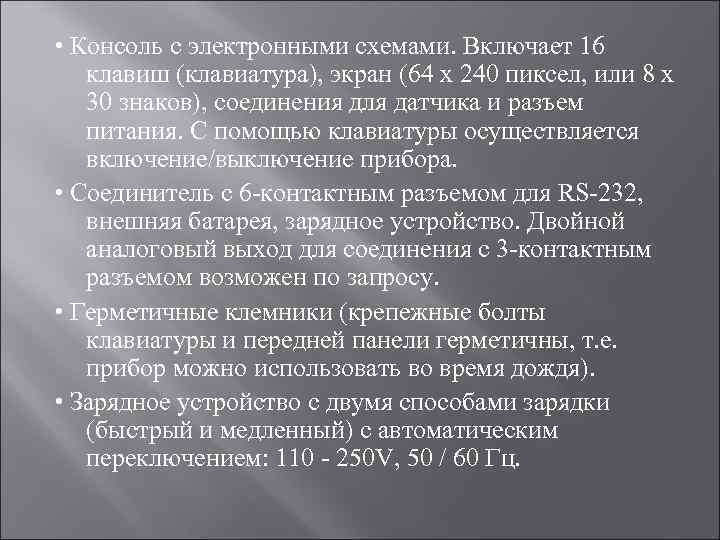

• Консоль с электронными схемами. Включает 16 клавиш (клавиатура), экран (64 x 240 пиксел, или 8 x 30 знаков), соединения для датчика и разъем питания. С помощью клавиатуры осуществляется включение/выключение прибора. • Соединитель с 6 -контактным разъемом для RS-232, внешняя батарея, зарядное устройство. Двойной аналоговый выход для соединения с 3 -контактным разъемом возможен по запросу. • Герметичные клемники (крепежные болты клавиатуры и передней панели герметичны, т. е. прибор можно использовать во время дождя). • Зарядное устройство с двумя способами зарядки (быстрый и медленный) с автоматическим переключением: 110 - 250 V, 50 / 60 Гц.

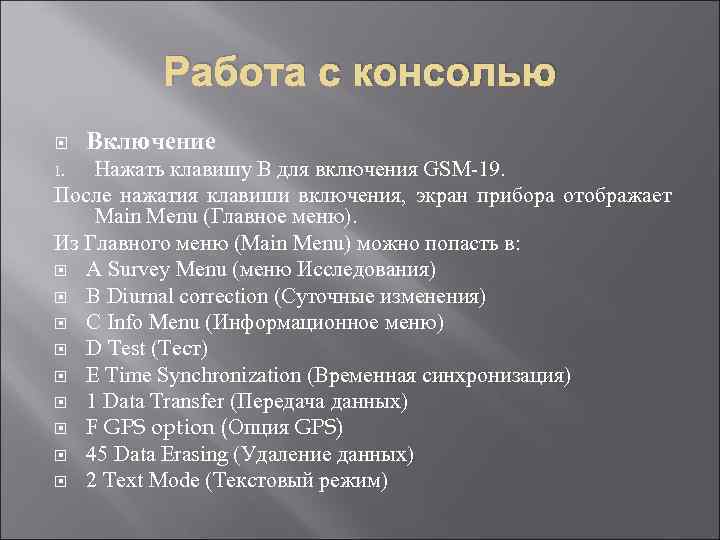

Работа с консолью Включение Нажать клавишу B для включения GSM-19. После нажатия клавиши включения, экран прибора отображает Main Menu (Главное меню). Из Главного меню (Main Menu) можно попасть в: A Survey Menu (меню Исследования) B Diurnal correction (Суточные изменения) C Info Menu (Информационное меню) D Test (Тест) E Time Synchronization (Временная синхронизация) 1 Data Transfer (Передача данных) F GPS option (Опция GPS) 45 Data Erasing (Удаление данных) 2 Text Mode (Текстовый режим) 1.

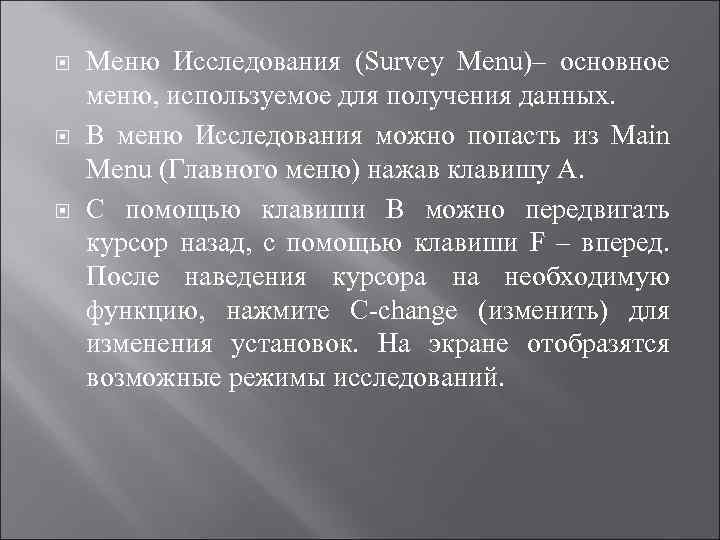

Меню Исследования (Survey Menu)– основное меню, используемое для получения данных. В меню Исследования можно попасть из Main Menu (Главного меню) нажав клавишу A. С помощью клавиши B можно передвигать курсор назад, с помощью клавиши F – вперед. После наведения курсора на необходимую функцию, нажмите C-change (изменить) для изменения установок. На экране отобразятся возможные режимы исследований.

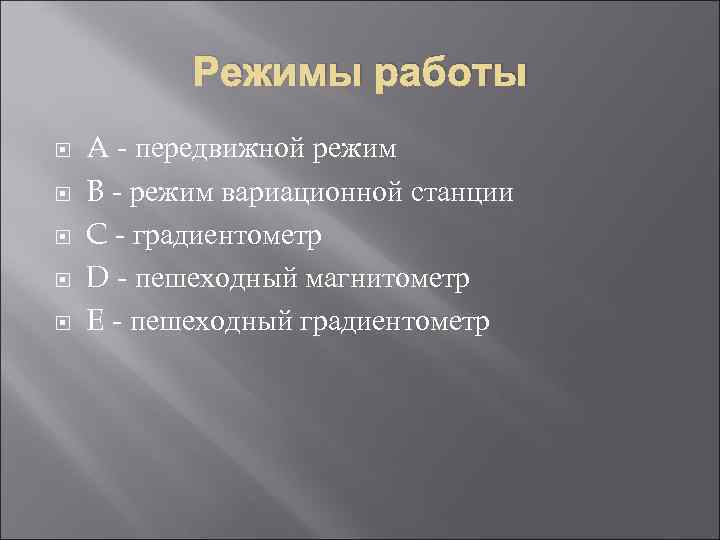

Режимы работы A - передвижной режим B - режим вариационной станции C - градиентометр D - пешеходный магнитометр E - пешеходный градиентометр

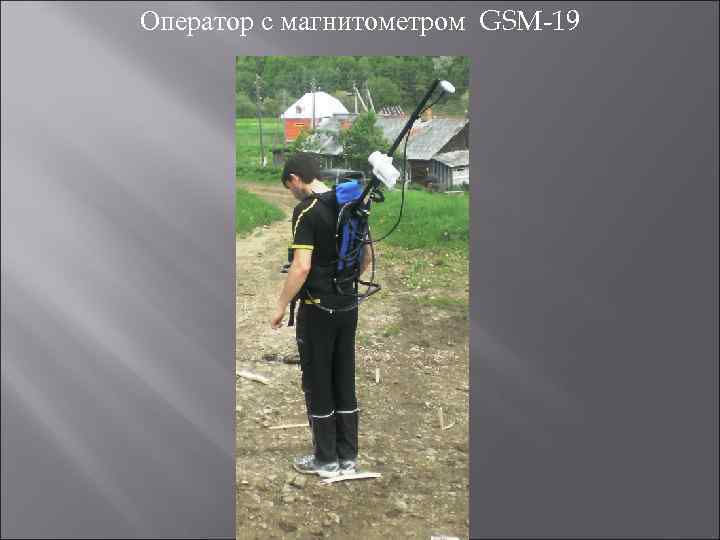

Оператор с магнитометром GSM-19

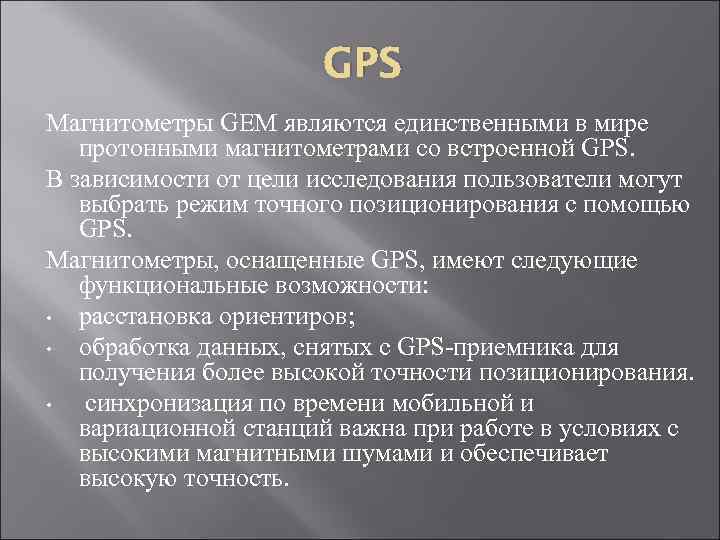

GPS Магнитометры GEM являются единственными в мире протонными магнитометрами со встроенной GPS. В зависимости от цели исследования пользователи могут выбрать режим точного позиционирования с помощью GPS. Магнитометры, оснащенные GPS, имеют следующие функциональные возможности: • расстановка ориентиров; • обработка данных, снятых с GPS-приемника для получения более высокой точности позиционирования. • синхронизация по времени мобильной и вариационной станций важна при работе в условиях с высокими магнитными шумами и обеспечивает высокую точность.

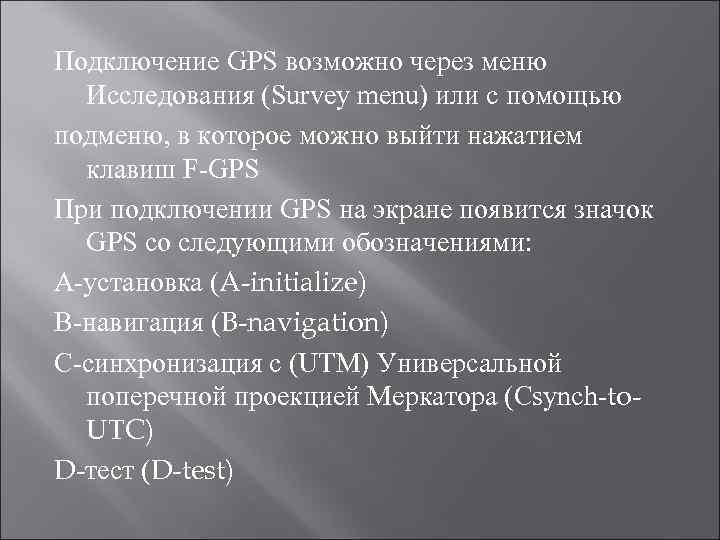

Подключение GPS возможно через меню Исследования (Survey menu) или с помощью подменю, в которое можно выйти нажатием клавиш F-GPS При подключении GPS на экране появится значок GPS со следующими обозначениями: А-установка (A-initialize) В-навигация (B-navigation) С-синхронизация с (UTM) Универсальной поперечной проекцией Меркатора (Csynch-to. UTC) D-тест (D-test)
