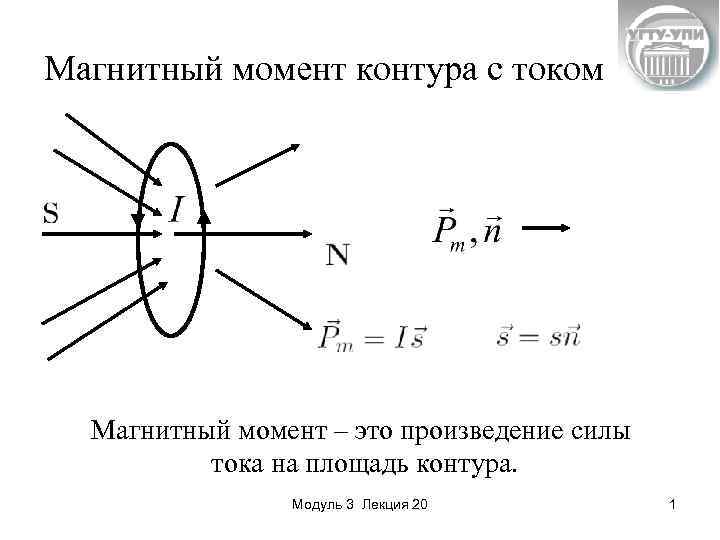

Магнитный момент контура с током Магнитный момент – это произведение силы тока на площадь Магнитный момент контура с током Магнитный момент – это произведение силы тока на площадь контура. Модуль 3 Лекция 20 1

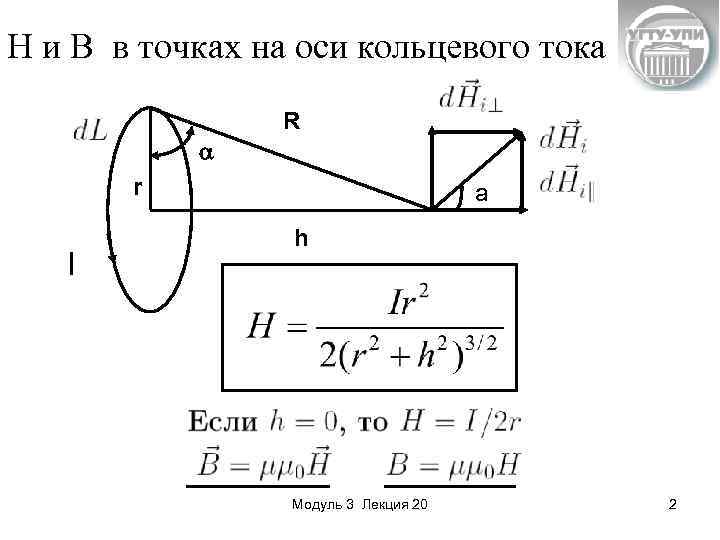

Н и В в точках на оси кольцевого тока R r I a h Н и В в точках на оси кольцевого тока R r I a h Модуль 3 Лекция 20 2

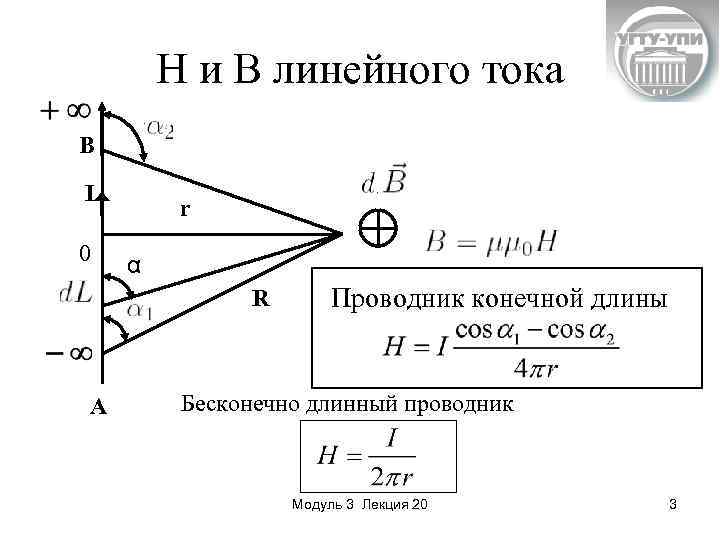

Н и В линейного тока В I 0 r α R A Проводник конечной Н и В линейного тока В I 0 r α R A Проводник конечной длины Бесконечно длинный проводник Модуль 3 Лекция 20 3

Теорема о циркуляции вектора магнитного поля Циркуляция вектора магнитного поля постоянного электрического тока вдоль Теорема о циркуляции вектора магнитного поля Циркуляция вектора магнитного поля постоянного электрического тока вдоль любого замкнутого контура равна алгебраической сумме токов, охватываемых этим контуром. 1 (вакуум) или Модуль 3 Лекция 20 4

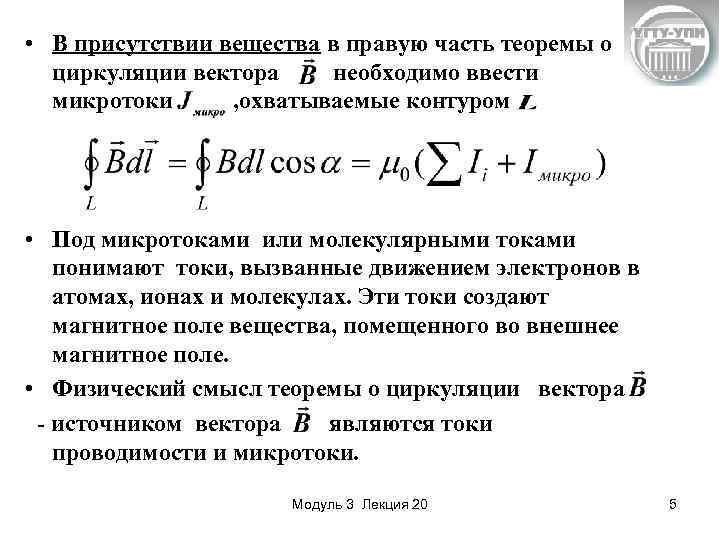

• В присутствии вещества в правую часть теоремы о циркуляции вектора необходимо ввести • В присутствии вещества в правую часть теоремы о циркуляции вектора необходимо ввести микротоки , охватываемые контуром • Под микротоками или молекулярными токами понимают токи, вызванные движением электронов в атомах, ионах и молекулах. Эти токи создают магнитное поле вещества, помещенного во внешнее магнитное поле. • Физический смысл теоремы о циркуляции вектора - источником вектора являются токи проводимости и микротоки. Модуль 3 Лекция 20 5

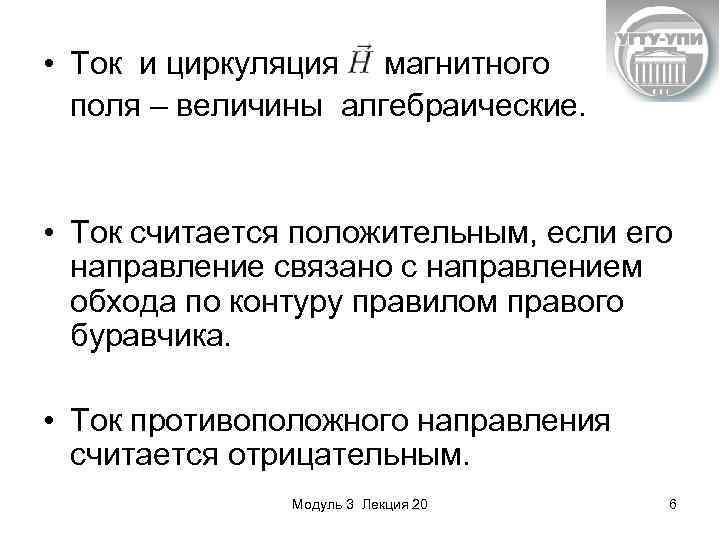

• Ток и циркуляция магнитного поля – величины алгебраические. • Ток считается положительным, • Ток и циркуляция магнитного поля – величины алгебраические. • Ток считается положительным, если его направление связано с направлением обхода по контуру правилом правого буравчика. • Ток противоположного направления считается отрицательным. Модуль 3 Лекция 20 6

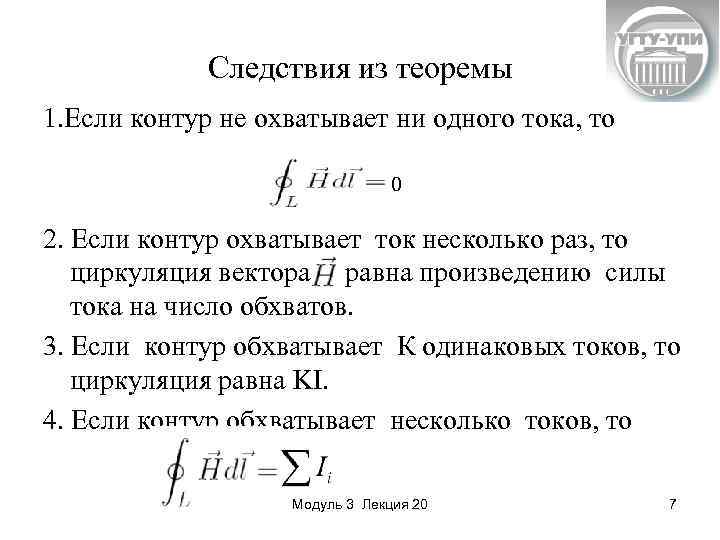

Следствия из теоремы 1. Если контур не охватывает ни одного тока, то 0 2. Следствия из теоремы 1. Если контур не охватывает ни одного тока, то 0 2. Если контур охватывает ток несколько раз, то циркуляция вектора равна произведению силы тока на число обхватов. 3. Если контур обхватывает К одинаковых токов, то циркуляция равна KI. 4. Если контур обхватывает несколько токов, то Модуль 3 Лекция 20 7

Н и В бесконечно длинного соленоида N 2 d. L 1 IN/L=H 3 4 Н и В бесконечно длинного соленоида N 2 d. L 1 IN/L=H 3 4 Короткий соленоид Бесконечно длинный соленоид Модуль 3 Лекция 20 8

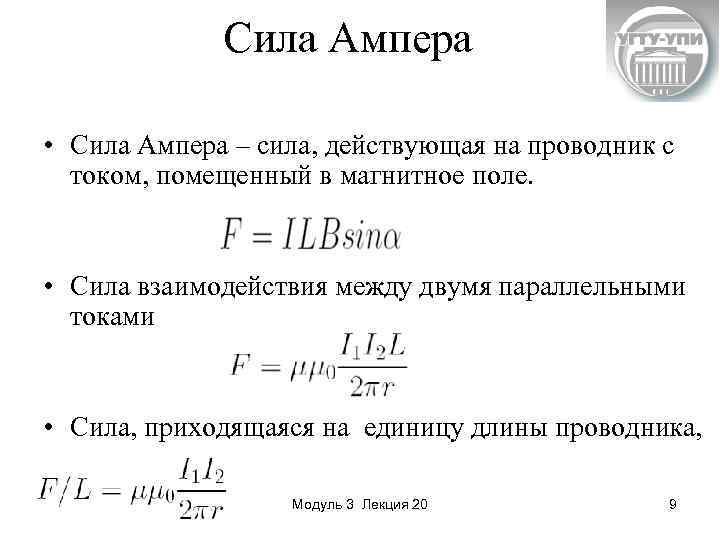

Сила Ампера • Сила Ампера – сила, действующая на проводник с током, помещенный в Сила Ампера • Сила Ампера – сила, действующая на проводник с током, помещенный в магнитное поле. • Сила взаимодействия между двумя параллельными токами • Сила, приходящаяся на единицу длины проводника, Модуль 3 Лекция 20 9

Направление силы Ампера • Направление силы Ампера определяется с помощью правила левой руки I Направление силы Ампера • Направление силы Ампера определяется с помощью правила левой руки I F • Если ладонь левой руки расположить так, чтобы линии магнитного поля входили в нее, а четыре вытянутых пальца показывали направление тока в проводнике, то большой палец покажет направление действия силы. Модуль 3 Лекция 20 10
