МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ 7 Магнитное поле МАГНИТНЫЕ

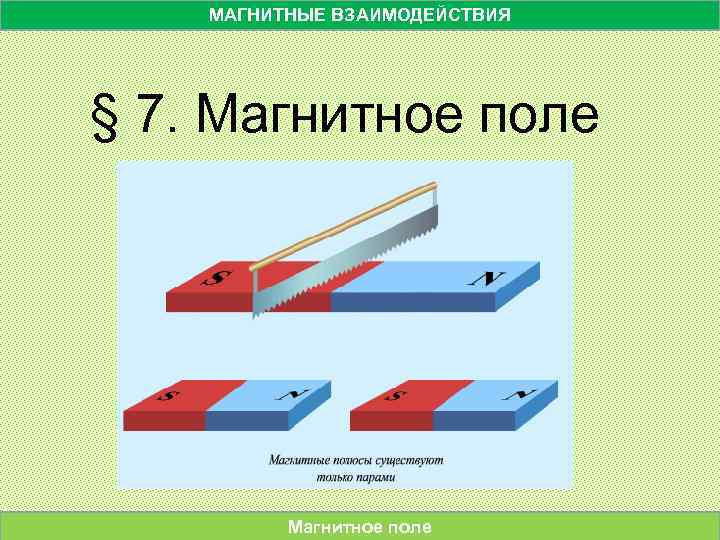

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ § 7. Магнитное поле

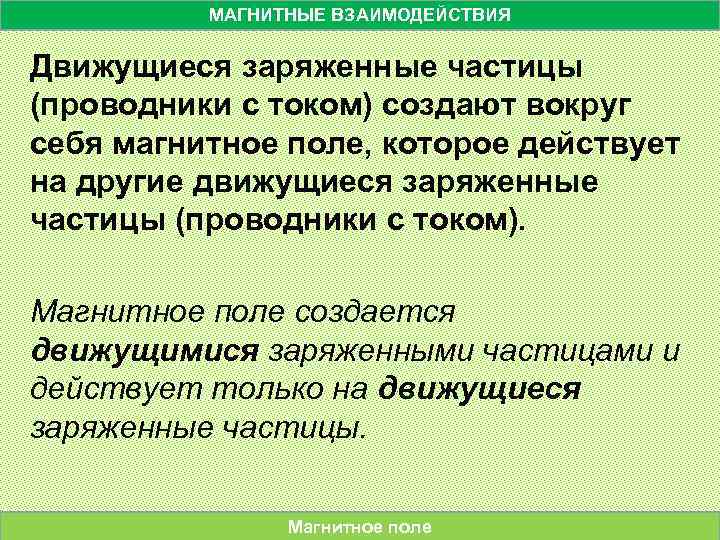

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Движущиеся заряженные частицы (проводники с током) создают вокруг себя магнитное поле, которое действует на другие движущиеся заряженные частицы (проводники с током). Магнитное поле создается движущимися заряженными частицами и действует только на движущиеся заряженные частицы. Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Характеристика магнитного поля, определяющая силу действия магнитного поля, называется магнитной индукцией [ B ] = 1 Тл (Тесла) За направление вектора магнитной индукции принимают направление, на которое указывает северный полюс свободно вращающейся магнитной стрелки. Правило буравчика: направление вращения рукоятки буравчика при его движении вдоль тока указывает направление вектора магнитной индукции. Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Модуль магнитной индукции равен отношению силы, действующей на проводник с током, расположенный перпендикулярно вектору магнитной индукции, к произведению силы тока в проводнике и длины проводника Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Линии магнитной индукции – воображаемые линии, касательные к которым показывают направление вектора магнитной индукции в каждой точке. Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Сила Ампера FA Сила, действующая со стороны магнитного поля на элемент проводника длиной l с током I, определяется законом Ампера: где α – угол между направлениями тока и магнитной индукции. Направление силы Ампера можно определить по правилу левой руки Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Правило левой руки для FA если левую руку расположить так, чтобы вектор магнитной индукции входил в ладонь, а вытянутые пальцы были направлены вдоль тока, то отведенный большой палец укажет направление действия силы. Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Сила Лоренца Fл Силу, действующую на движущиеся заряды в магнитном поле, называют силой Лоренца: ν – скорость заряда q, α – угол между направлением движения заряда и магнитной индукцией. Магнитное поле

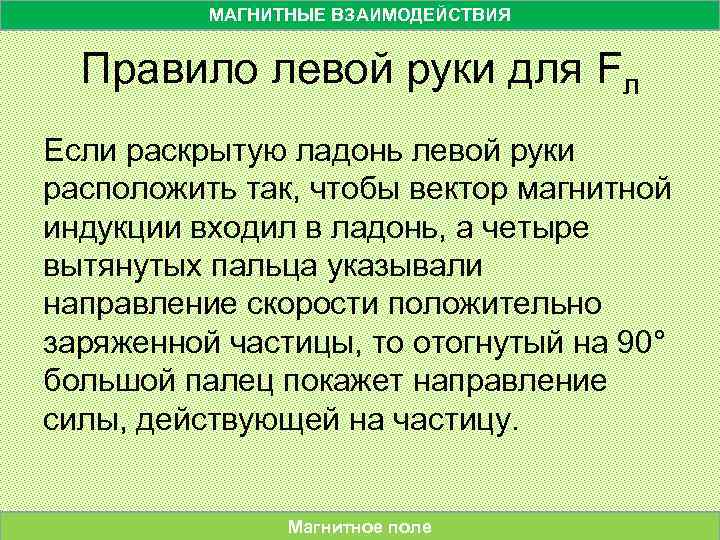

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Правило левой руки для Fл Если раскрытую ладонь левой руки расположить так, чтобы вектор магнитной индукции входил в ладонь, а четыре вытянутых пальца указывали направление скорости положительно заряженной частицы, то отогнутый на 90° большой палец покажет направление силы, действующей на частицу. Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ В однородном магнитном поле частица будет двигаться по спирали, ось которой совпадает с направлением магнитной индукции. Радиус спирали будет равен где m и q – масса частицы и ее заряд, υ┴ – составляющая скорости, перпендикулярная В магнитной индукции Период обращения равен Шаг спирали равен где υ|| – составляющая, параллельная магнитной индукции. Магнитное поле

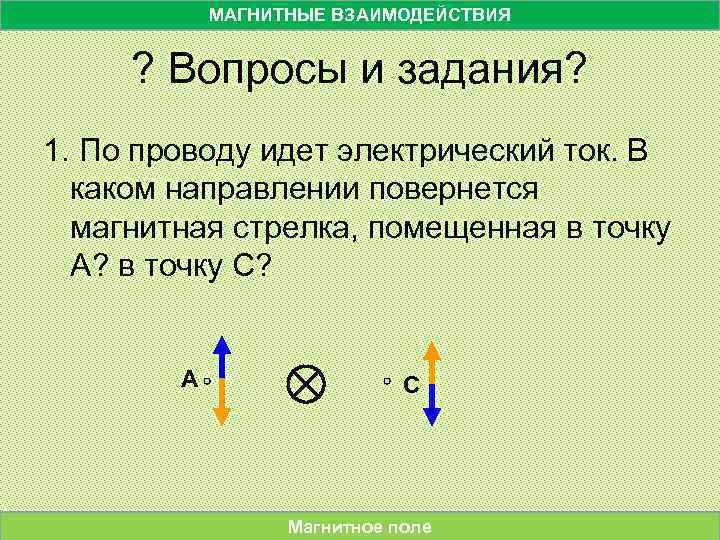

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ ? Вопросы и задания? 1. По проводу идет электрический ток. В каком направлении повернется магнитная стрелка, помещенная в точку А? в точку С? А С Магнитное поле

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ 2. На рисунке показана одна из линий магнитной индукции поля проводника с током. Каково направление тока? I Магнитное поле

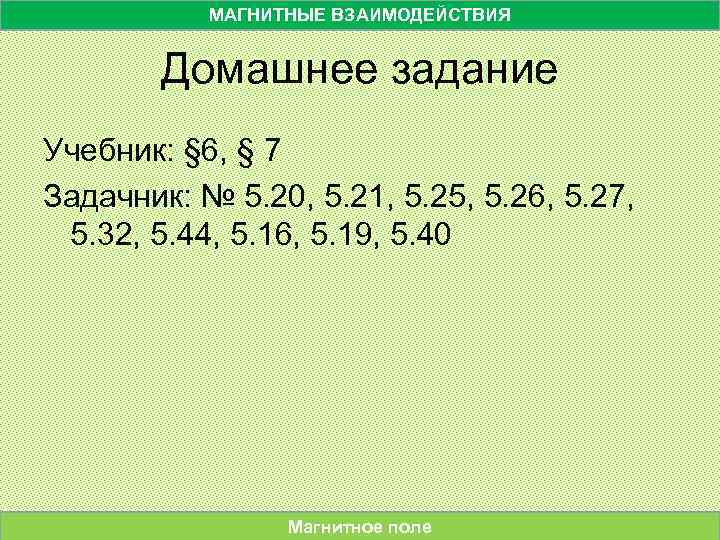

МАГНИТНЫЕ ВЗАИМОДЕЙСТВИЯ Домашнее задание Учебник: § 6, § 7 Задачник: № 5. 20, 5. 21, 5. 25, 5. 26, 5. 27, 5. 32, 5. 44, 5. 16, 5. 19, 5. 40 Магнитное поле
