МАГНИТНОЕ ПОЛЕ В ВАКУУМЕ Опыт Х Эрстеда

МАГНИТНОЕ ПОЛЕ В ВАКУУМЕ

Опыт Х. Эрстеда I S N Электрический ток создает магнитное поле

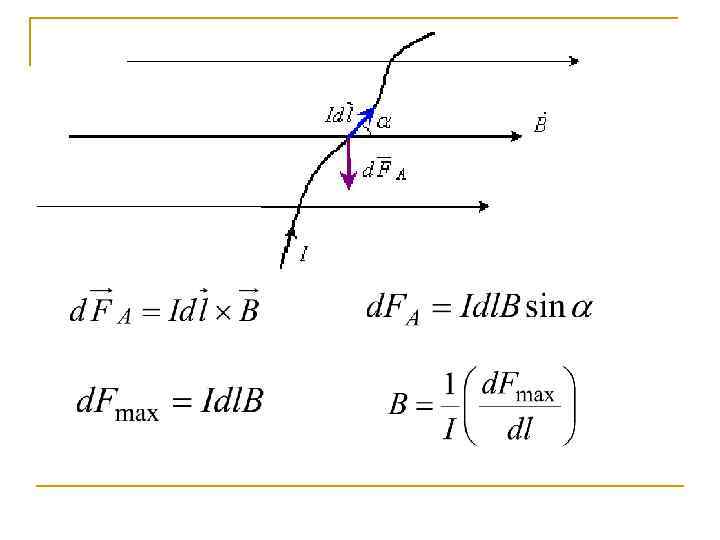

Магнитная индукция. Закон Ампера - вектор магнитной индукции Магнитное поле прямолинейного проводника с током

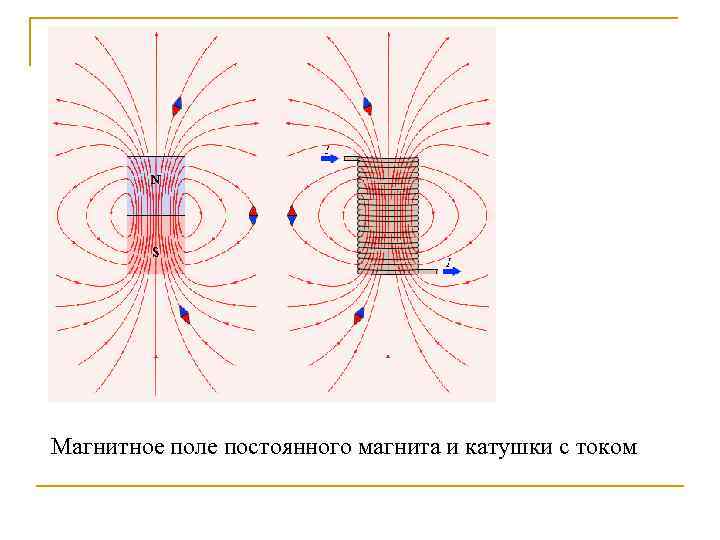

Магнитное поле постоянного магнита и катушки с током

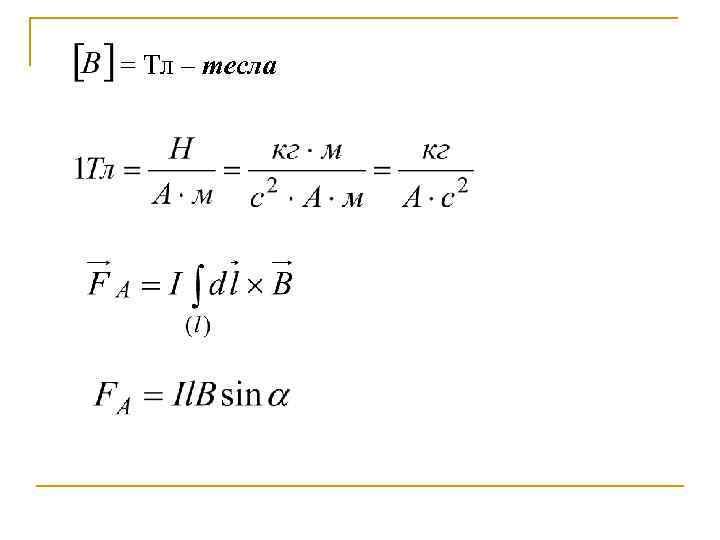

= Тл – тесла

Правило левой руки

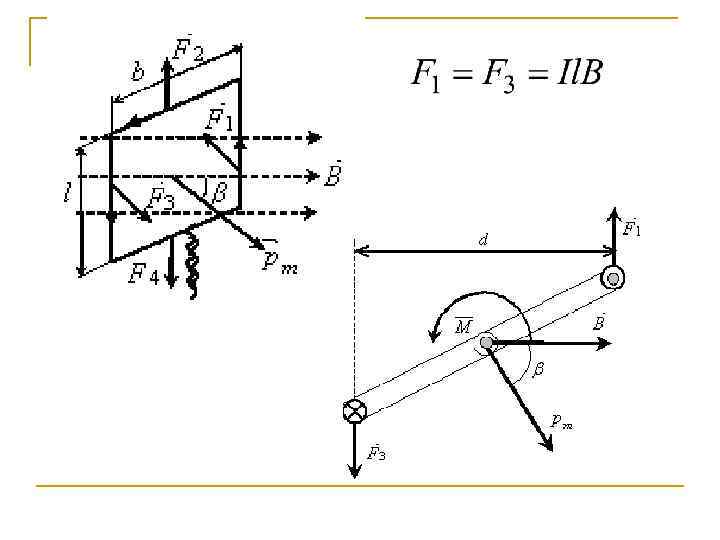

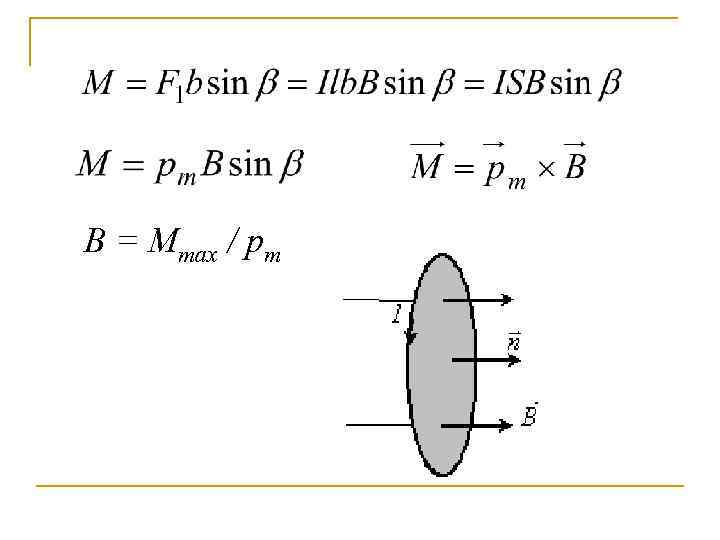

Магнитный момент контура с током

В = Мmax / рm

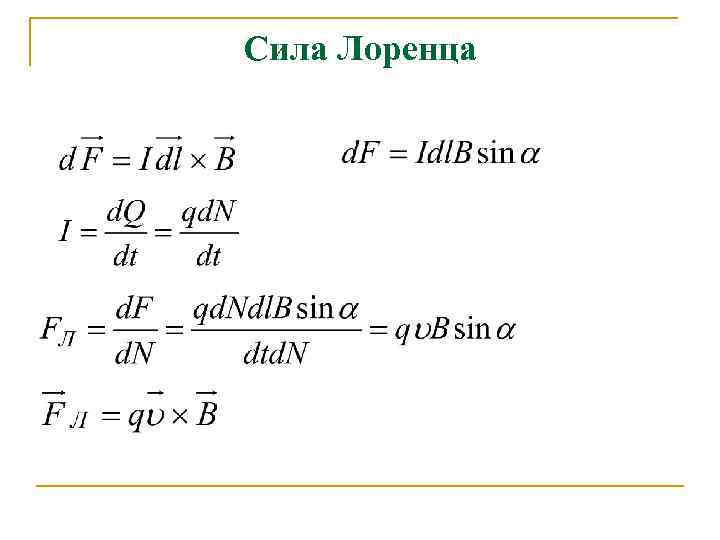

Сила Лоренца

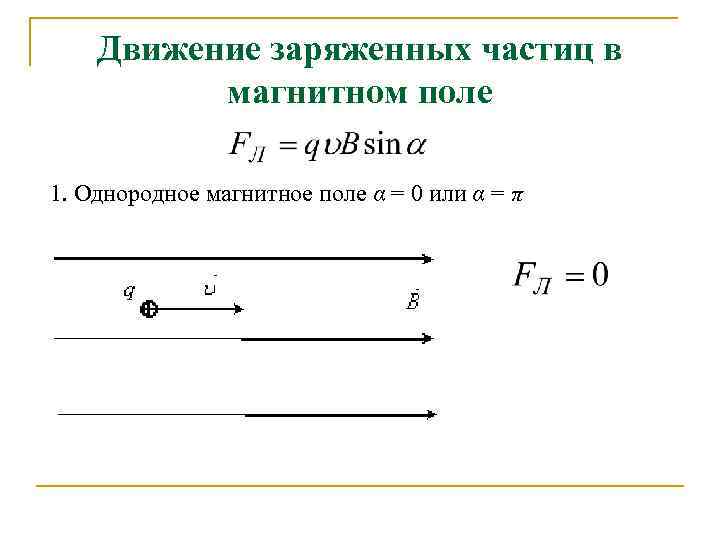

Движение заряженных частиц в магнитном поле 1. Однородное магнитное поле α = 0 или α = π

2. Однородное магнитное поле α = π/2

Движение заряженных частиц в вакуумной камере циклотрона

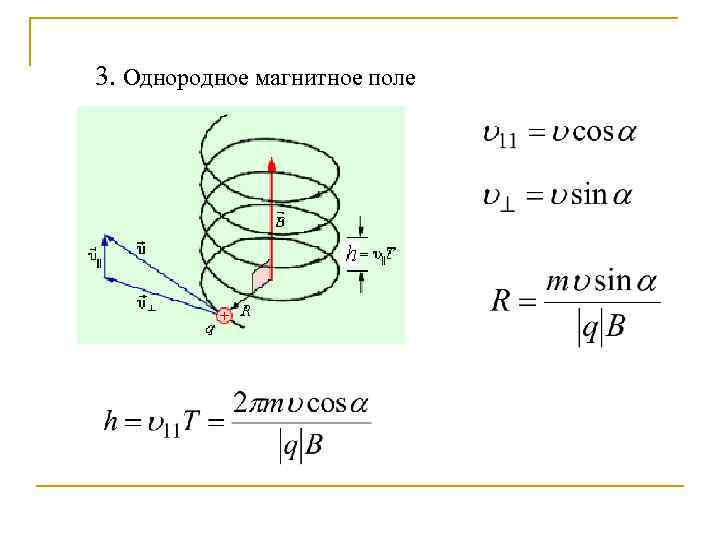

3. Однородное магнитное поле

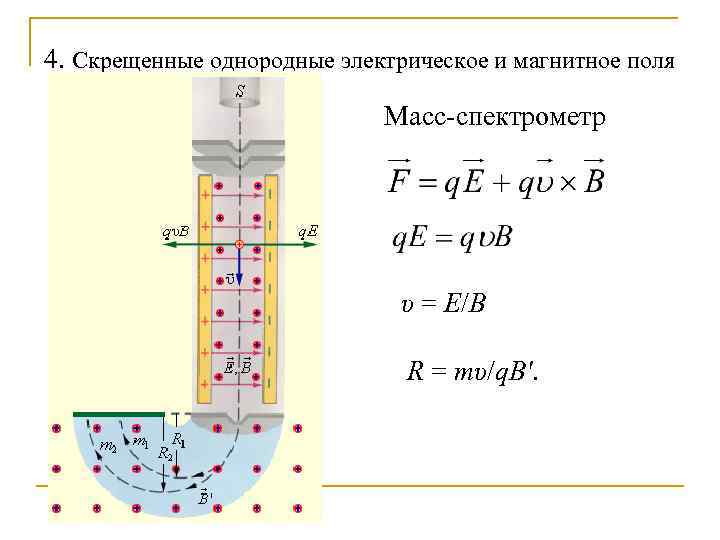

4. Скрещенные однородные электрическое и магнитное поля Масс-спектрометр υ = E/B R = mυ/q. B'.

5. Неоднородное магнитное поле Магнитная «бутылка»

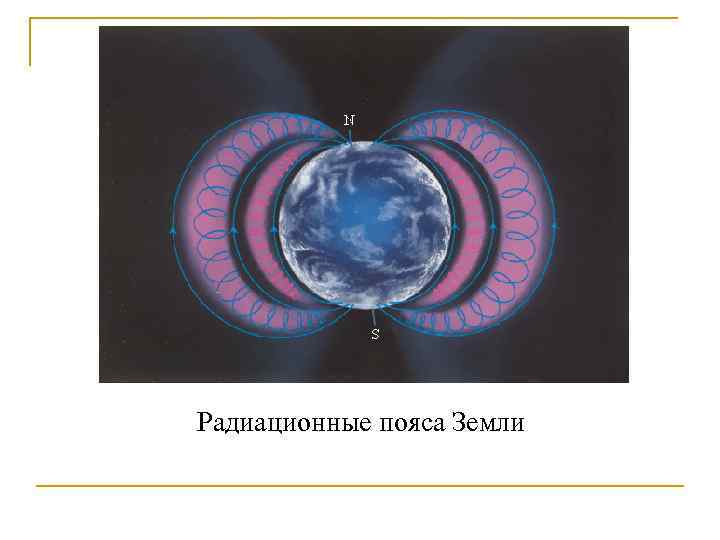

Радиационные пояса Земли

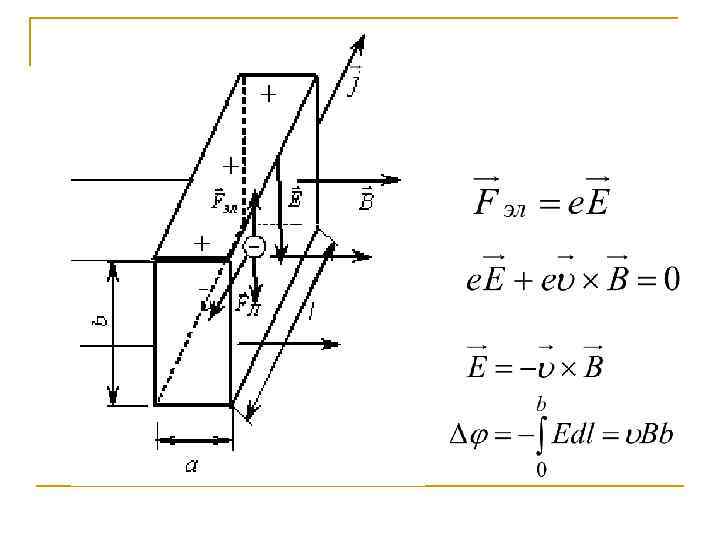

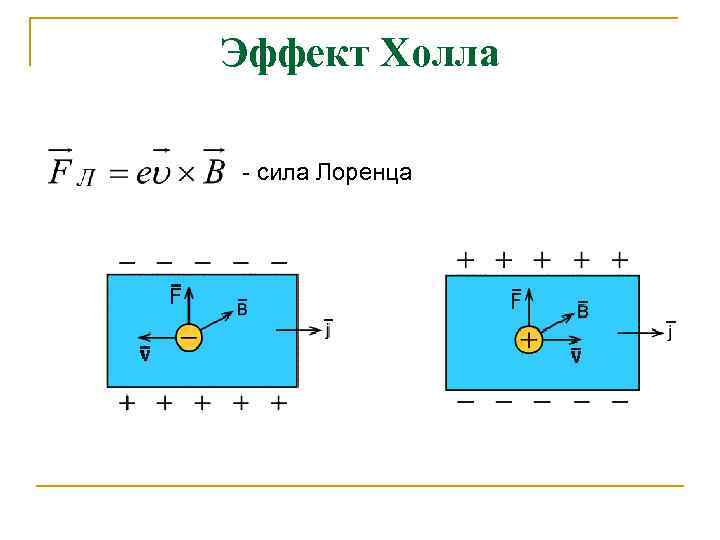

Эффект Холла - сила Лоренца

– разность потенциалов (ЭДС Холла) – постоянная Холла

Применение Эффекта Холла 1. Измерение индукции магнитного поля с помощью преобразователей (датчиков) Холла 2. Определение направления магнитного поля 3. По знаку постоянной Холла определяют тип проводимости полупроводника или проводника: при электронной проводимости (q = -e) R < 0; при дырочной проводимости (q = e) R > 0. 4. По величине R можно определить концентрацию носителей тока, если характер проводимости и их заряд известны.

Закон Био–Савара-Лапласа - Гн/м – магнитная постоянная

1. Поле прямого тока

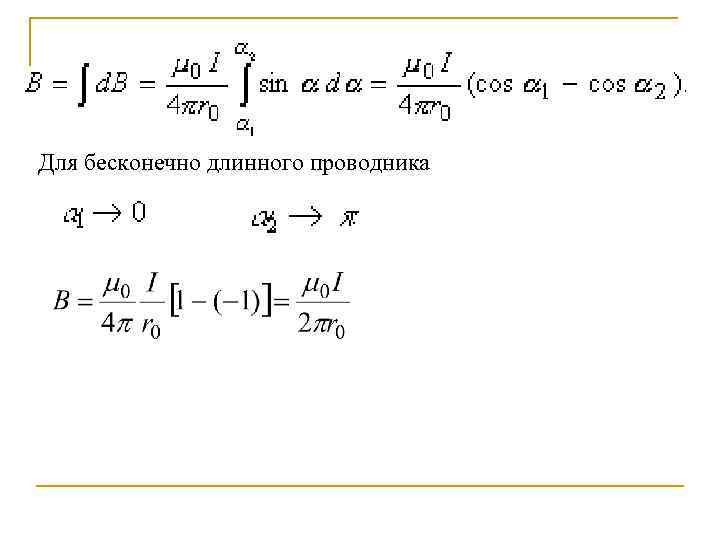

Для бесконечно длинного проводника

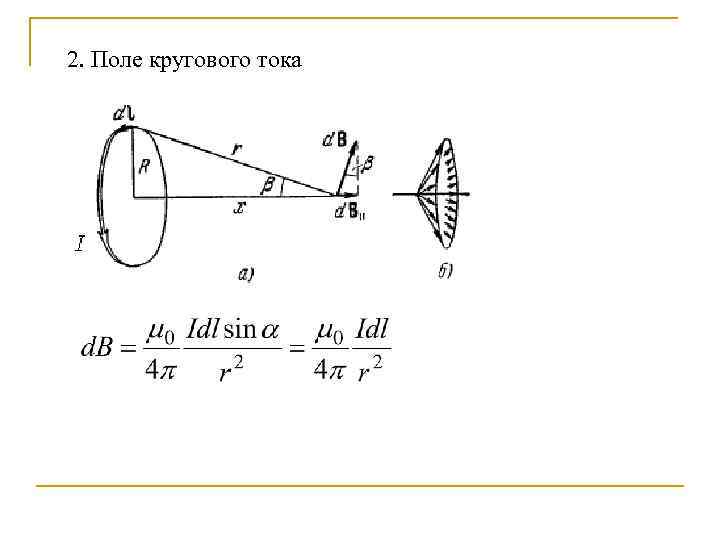

2. Поле кругового тока

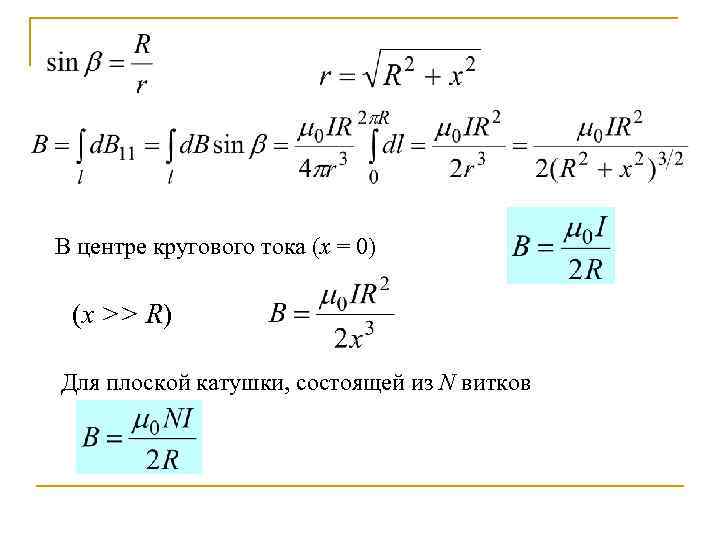

В центре кругового тока (х = 0) (х >> R) Для плоской катушки, состоящей из N витков

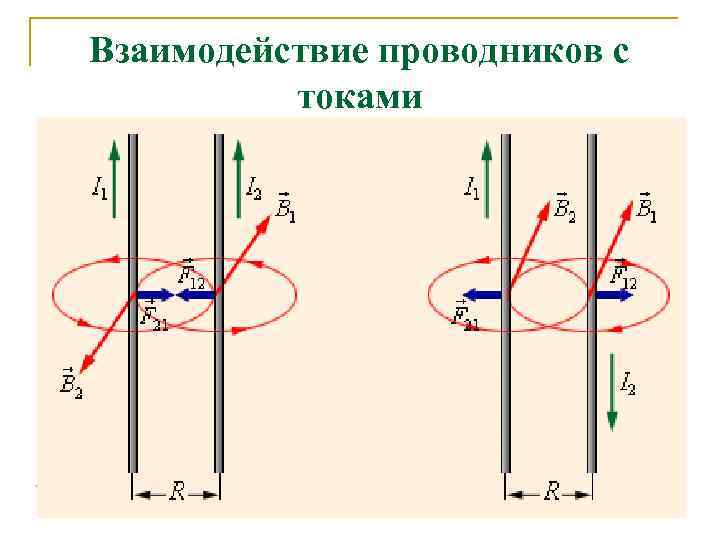

Взаимодействие проводников с токами

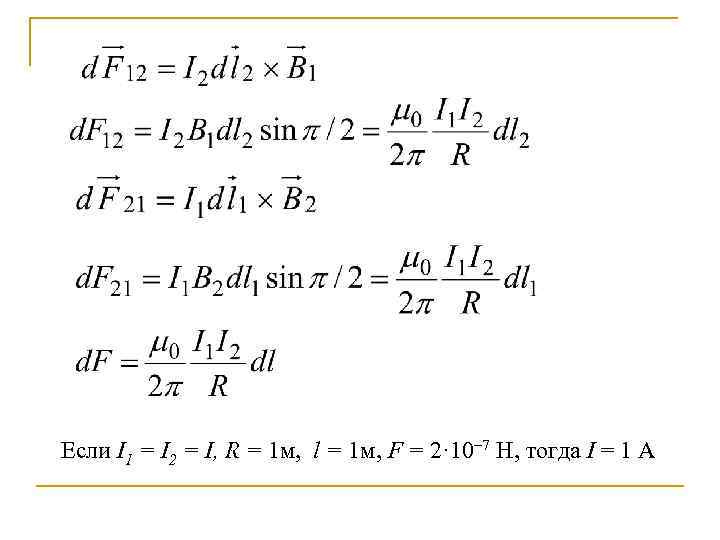

Если I 1 = I 2 = I, R = 1 м, l = 1 м, F = 2· 10– 7 Н, тогда I = 1 А
