Мұнайға серік және технологиялық газдардан көмірсутек шикізатын бөліп алу мен айырудың физикалық және химиялық әдістері Орындаған: Алпысбаев А. А Жалғасбаева А. Ж Тексерген: х. ғ. д. Аға оқытушы Жақсылықова Г. Ж

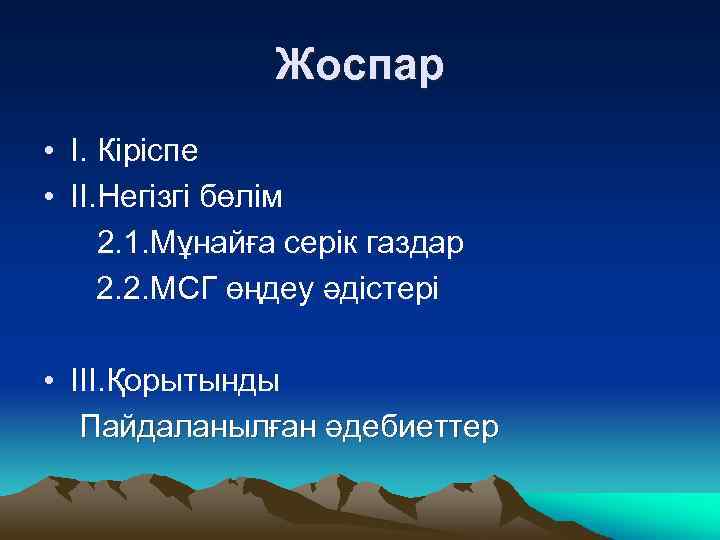

Жоспар • I. Кіріспе • II. Негізгі бөлім 2. 1. Мұнайға серік газдар 2. 2. МСГ өңдеу әдістері • III. Қорытынды Пайдаланылған әдебиеттер

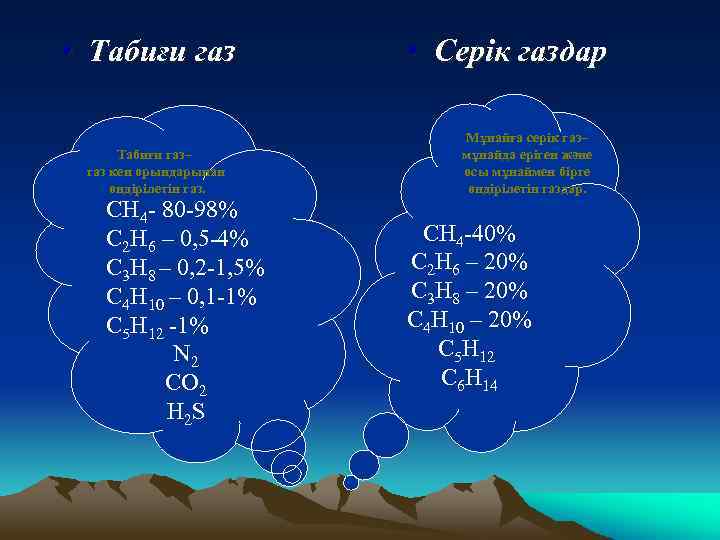

• Табиғи газ– газ кен орындарынан өндірілетін газ. СН 4 - 80 -98% С 2 Н 6 – 0, 5 -4% С 3 Н 8 – 0, 2 -1, 5% С 4 Н 10 – 0, 1 -1% С 5 Н 12 -1% N 2 CO 2 H 2 S • Серік газдар Мұнайға серік газ– мұнайда еріген және осы мұнаймен бірге өндірілетін газдар. СН 4 -40% С 2 Н 6 – 20% С 3 Н 8 – 20% С 4 Н 10 – 20% С 5 Н 12 С 6 Н 14
Серіктес газдарды өңдеу Мұнайға серік газдар газ өңдеу зауыттарында өндіріледі. Олардан метан, этан, пропан, бутан және С 5 және одан жоғарфы көмірсутектен тұратын “Газды бензин” алынады. Этан мен пропан дегидрлеу процесіне түсіп, этилен мен пропиленді береді. Сұйытылған газ деп аталатын пропан, бутан қосылысытұрмыстық отын ретінде қолданылады. Газды бензинді бензинге қосу арқылы іштен жанатын двигательдерінің тез оталуына әсер етеді.

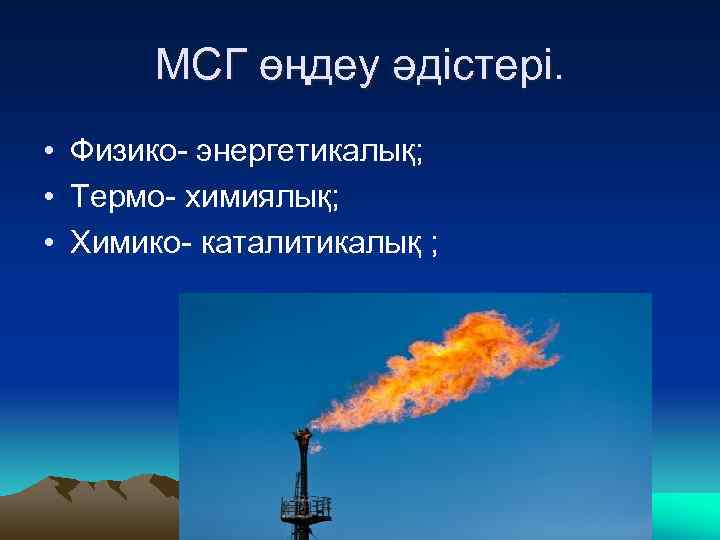

МСГ өңдеу әдістері. • Физико- энергетикалық; • Термо- химиялық; • Химико- каталитикалық ;

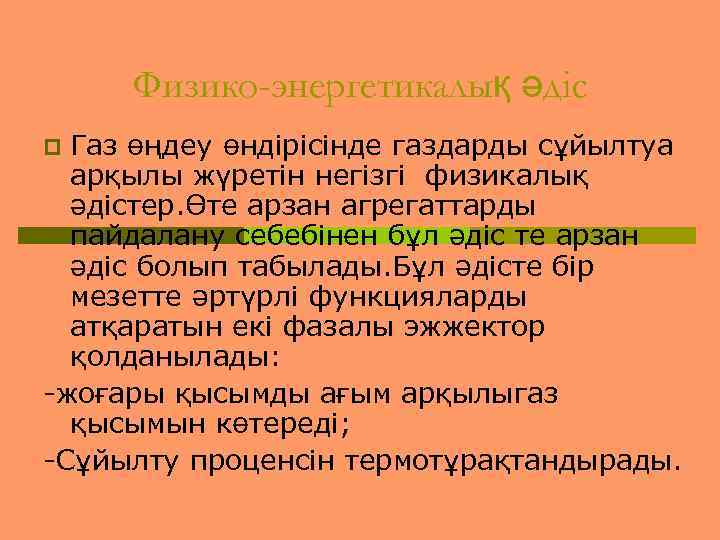

Физико-энергетикалық әдіс Газ өңдеу өндірісінде газдарды сұйылтуа арқылы жүретін негізгі физикалық әдістер. Өте арзан агрегаттарды пайдалану себебінен бұл әдіс те арзан әдіс болып табылады. Бұл әдісте бір мезетте әртүрлі функцияларды атқаратын екі фазалы эжжектор қолданылады: -жоғары қысымды ағым арқылыгаз қысымын көтереді; -Сұйылту проценсін термотұрақтандырады. p

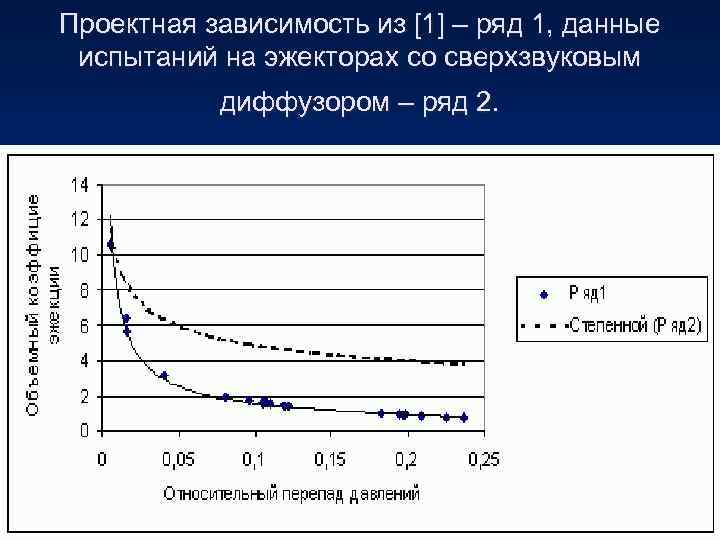

![Проектная зависимость из [1] – ряд 1, данные испытаний на эжекторах со сверхзвуковым диффузором](https://present5.com/presentation/3/231993729_424489449.pdf-img/231993729_424489449.pdf-7.jpg "Проектная зависимость из [1] – ряд 1, данные испытаний на эжекторах со сверхзвуковым диффузором")
Проектная зависимость из [1] – ряд 1, данные испытаний на эжекторах со сверхзвуковым диффузором – ряд 2.

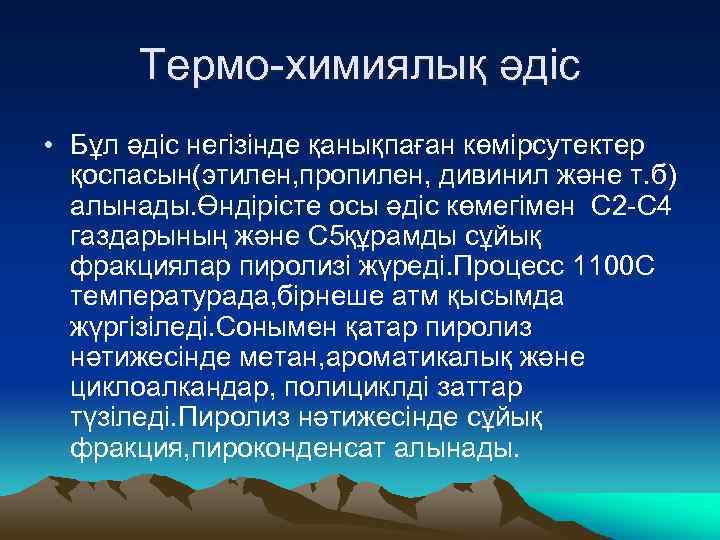

Термо-химиялық әдіс • Бұл әдіс негізінде қанықпаған көмірсутектер қоспасын(этилен, пропилен, дивинил және т. б) алынады. Өндірісте осы әдіс көмегімен С 2 -C 4 газдарының және С 5құрамды сұйық фракциялар пиролизі жүреді. Процесс 1100 C температурада, бірнеше атм қысымда жүргізіледі. Сонымен қатар пиролиз нәтижесінде метан, ароматикалық және циклоалкандар, полициклді заттар түзіледі. Пиролиз нәтижесінде сұйық фракция, пироконденсат алынады.

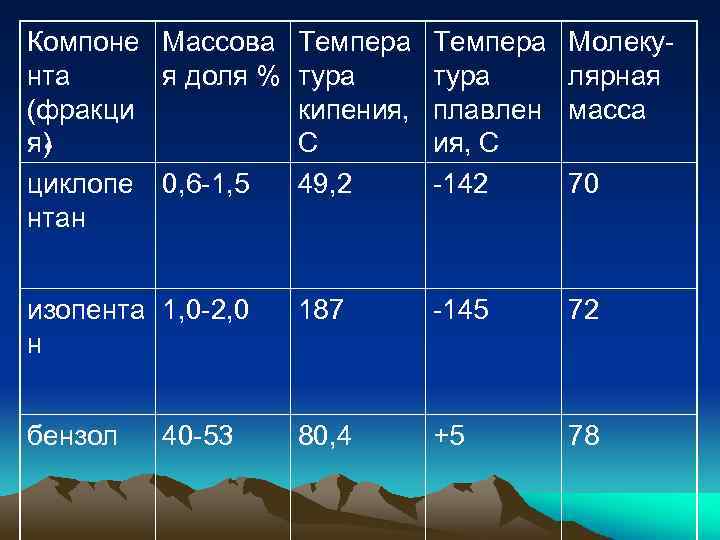

Компоне Массова Темпера нта я доля % тура (фракци кипения, я) С • циклопе 0, 6 -1, 5 49, 2 нтан Темпера тура плавлен ия, С -142 Молекулярная масса изопента 1, 0 -2, 0 н 187 -145 72 бензол 80, 4 +5 78 40 -53 70
Химико-каталитикалық әдіс • Қазіргі таңда метанның тікелей конверсиясы болып синтез газ тотығуы болып табылады. Синтез газ үш әдіс арқылы алынады: а) булы конверсия: CH 4 + H 2 O - CO + 3 H 2, ? H= 226 КДж/моль; б) көмірқышқылды конверсия: CH 4 + CO 2 - 2 CO + 2 H 2, ? H= 264 КДж/моль; в) парциалды тотығу: CH 4 + 1/2 O 2 - CO + 2 H 2, ? H= 44 КДж/моль.

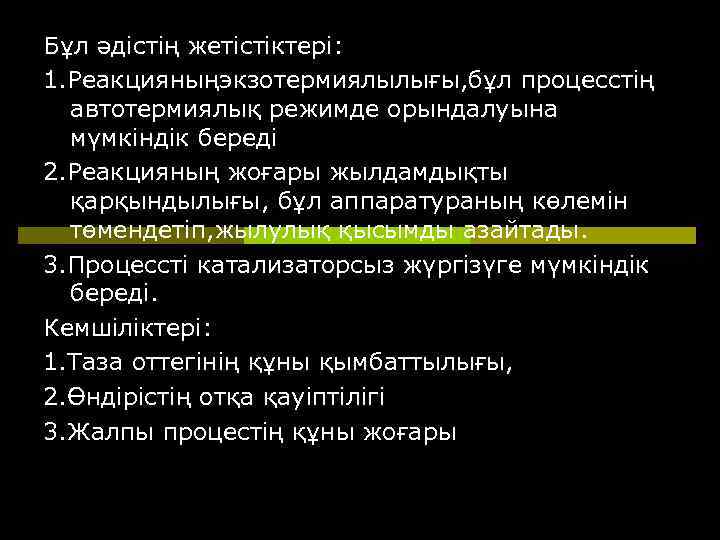

Бұл әдістің жетістіктері: 1. Реакцияныңэкзотермиялылығы, бұл процесстің автотермиялық режимде орындалуына мүмкіндік береді 2. Реакцияның жоғары жылдамдықты қарқындылығы, бұл аппаратураның көлемін төмендетіп, жылулық қысымды азайтады. 3. Процессті катализаторсыз жүргізүге мүмкіндік береді. Кемшіліктері: 1. Таза оттегінің құны қымбаттылығы, 2. Өндірістің отқа қауіптілігі 3. Жалпы процестің құны жоғары

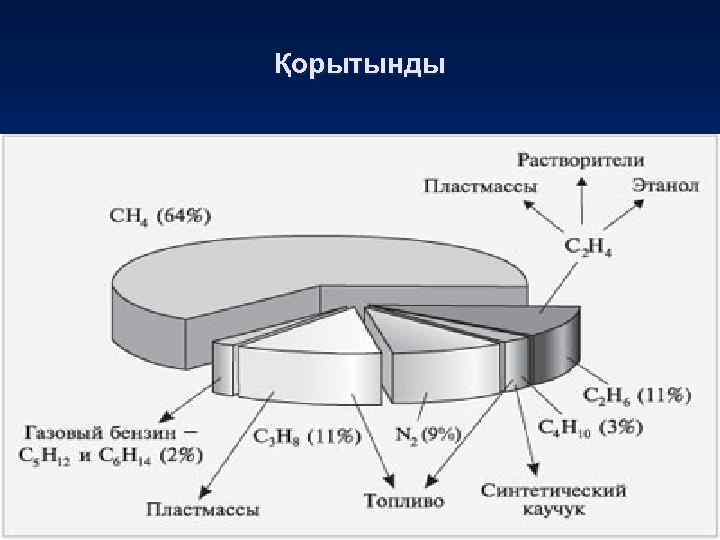

Қорытынды

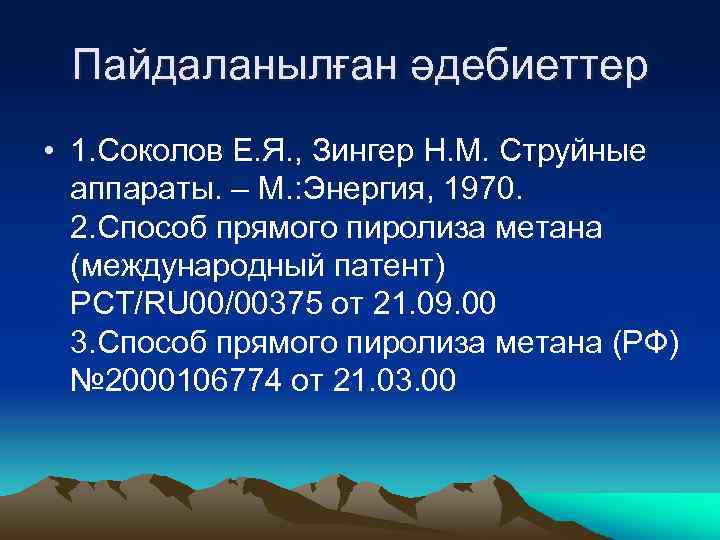

Пайдаланылған әдебиеттер • 1. Соколов Е. Я. , Зингер Н. М. Струйные аппараты. – М. : Энергия, 1970. 2. Способ прямого пиролиза метана (международный патент) PCT/RU 00/00375 от 21. 09. 00 3. Способ прямого пиролиза метана (РФ) № 2000106774 от 21. 03. 00
