Lufthotet luftvärnet ULv Fk-Lk 2 Lektion 2008

Lufthotet & luftvärnet ULv Fk-Lk 2 Lektion 2008 -01 -16 Övlt Michael Reberg Luftvärnsförbundet 1

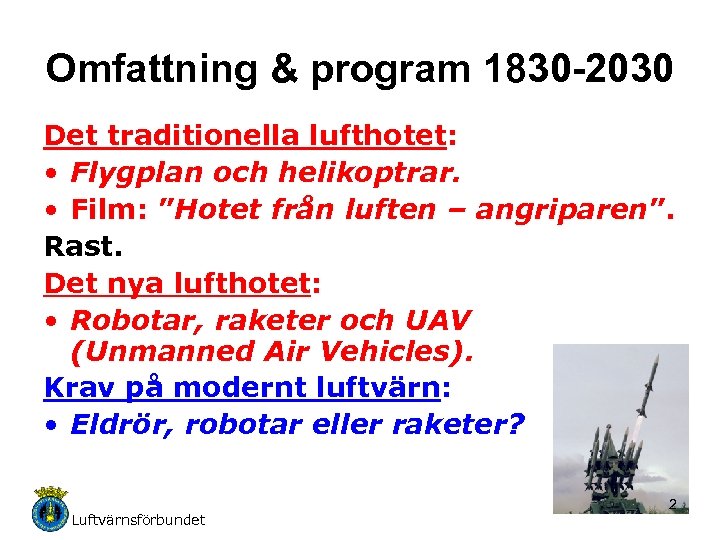

Omfattning & program 1830 -2030 Det traditionella lufthotet: • Flygplan och helikoptrar. • Film: ”Hotet från luften – angriparen”. Rast. Det nya lufthotet: • Robotar, raketer och UAV (Unmanned Air Vehicles). Krav på modernt luftvärn: • Eldrör, robotar eller raketer? Luftvärnsförbundet 2

Attackflygplan SU 24 ”FENCER” Prestanda (max): - Last 8000 kg(!) - Fart 300 m/s - Räckvidd 450 -750 km Beväpning: Motmedel: - Automatkanon - Egenstörare - Attackraketer - Radar-remsor och IR-facklor - Robotskotts- och radarvarnare - Attackrobotar - Signalsökande –” – Begränsningar: - Bomber - Luftstridskapacitet - Mörkerkapacitet - Vapenlast eller bränsle Luftvärnsförbundet 3

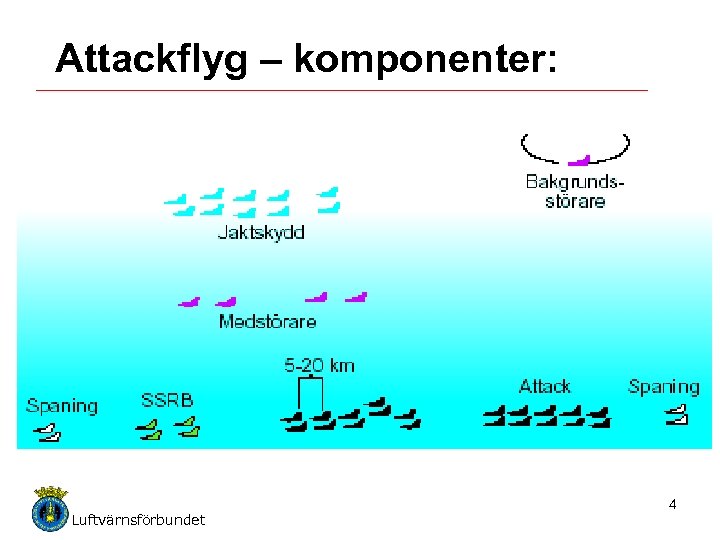

Attackflyg – komponenter: Luftvärnsförbundet 4

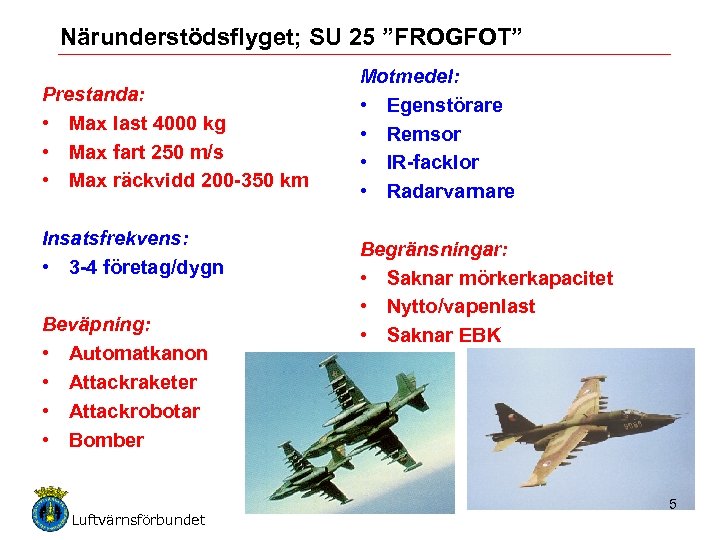

Närunderstödsflyget; SU 25 ”FROGFOT” Prestanda: • Max last 4000 kg • Max fart 250 m/s • Max räckvidd 200 -350 km Insatsfrekvens: • 3 -4 företag/dygn Beväpning: • Automatkanon • Attackraketer • Attackrobotar • Bomber Luftvärnsförbundet Motmedel: • Egenstörare • Remsor • IR-facklor • Radarvarnare Begränsningar: • Saknar mörkerkapacitet • Nytto/vapenlast • Saknar EBK 5

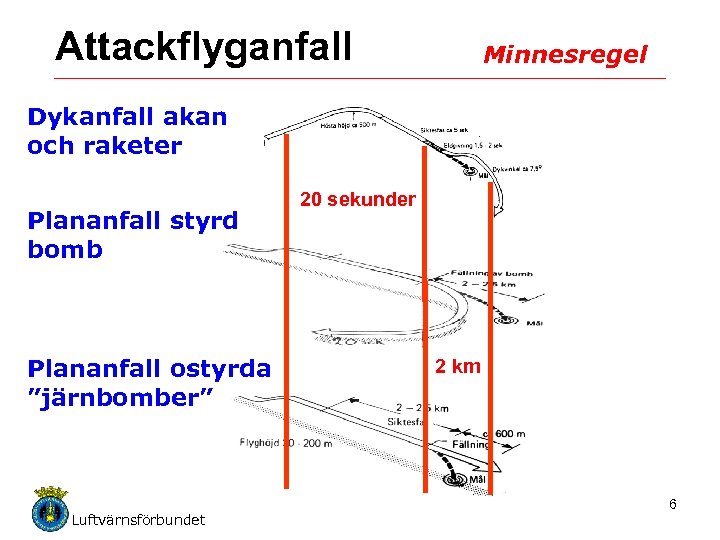

Attackflyganfall Minnesregel Dykanfall akan och raketer Plananfall styrd bomb Plananfall ostyrda ”järnbomber” Luftvärnsförbundet 20 sekunder 2 km 6

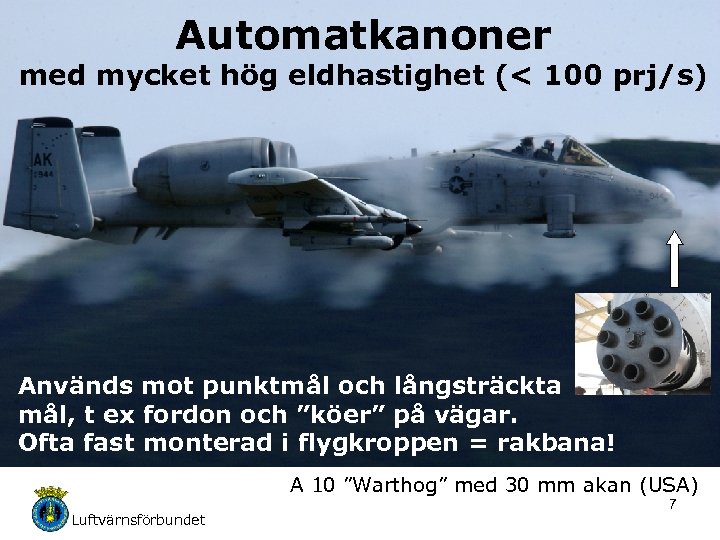

Automatkanoner med mycket hög eldhastighet (< 100 prj/s) Används mot punktmål och långsträckta mål, t ex fordon och ”köer” på vägar. Ofta fast monterad i flygkroppen = rakbana! A 10 ”Warthog” med 30 mm akan (USA) Luftvärnsförbundet 7

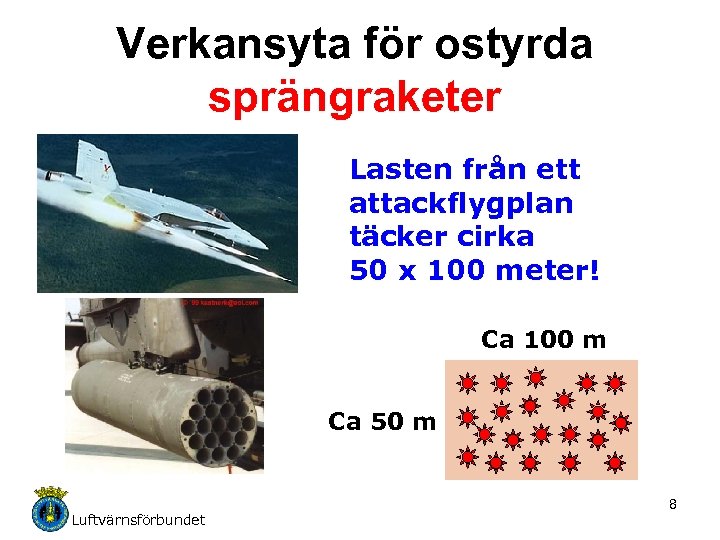

Verkansyta för ostyrda sprängraketer Lasten från ett attackflygplan täcker cirka 50 x 100 meter! Ca 100 m Ca 50 m Luftvärnsförbundet 8

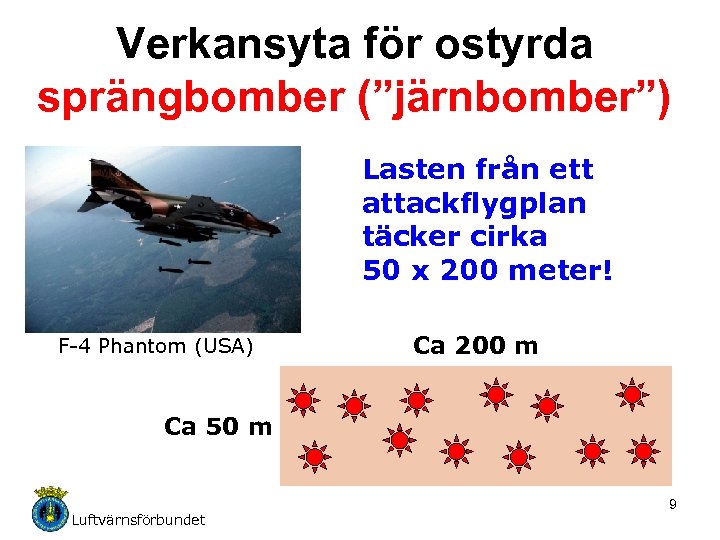

Verkansyta för ostyrda sprängbomber (”järnbomber”) Lasten från ett attackflygplan täcker cirka 50 x 200 meter! F-4 Phantom (USA) Ca 200 m Ca 50 m Luftvärnsförbundet 9

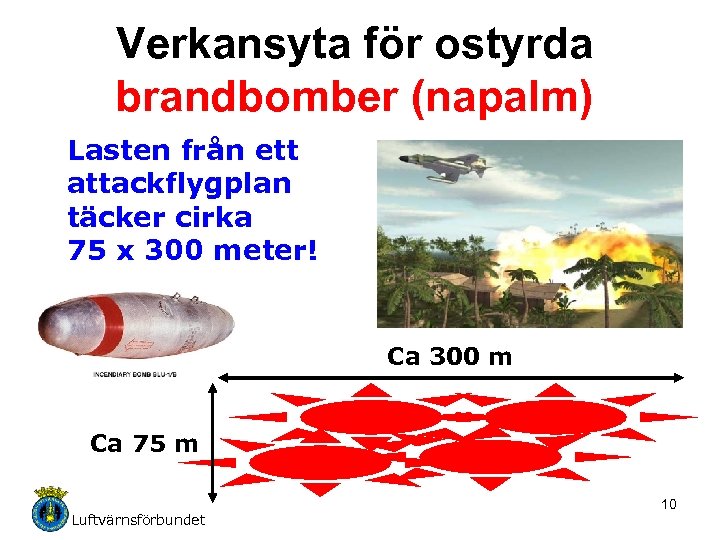

Verkansyta för ostyrda brandbomber (napalm) Lasten från ett attackflygplan täcker cirka 75 x 300 meter! Ca 300 m Ca 75 m Luftvärnsförbundet 10

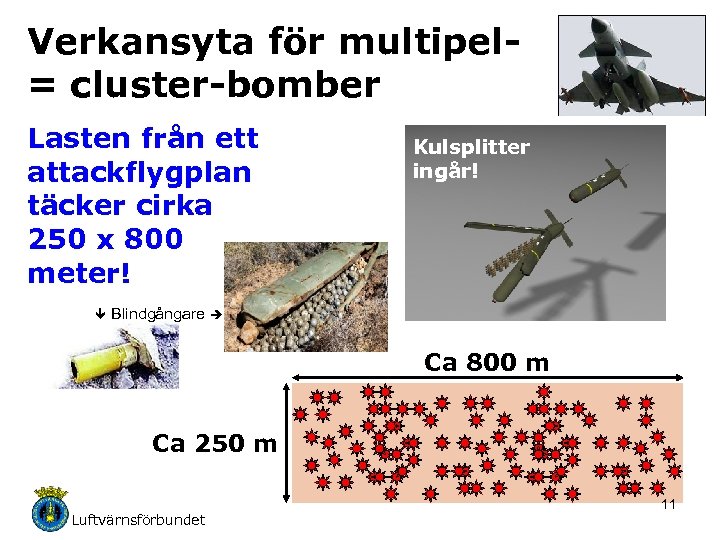

Verkansyta för multipel= cluster-bomber Lasten från ett attackflygplan täcker cirka 250 x 800 meter! Kulsplitter ingår! Blindgångare Ca 800 m Ca 250 m Luftvärnsförbundet 11

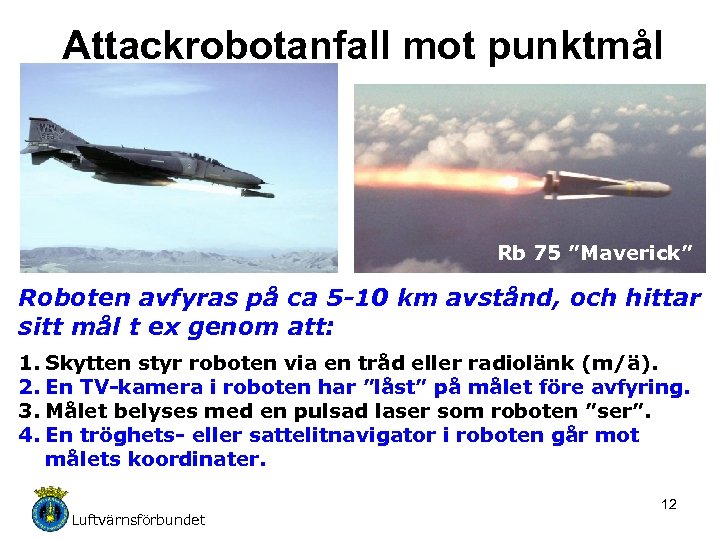

Attackrobotanfall mot punktmål Rb 75 ”Maverick” Roboten avfyras på ca 5 -10 km avstånd, och hittar sitt mål t ex genom att: 1. Skytten styr roboten via en tråd eller radiolänk (m/ä). 2. En TV-kamera i roboten har ”låst” på målet före avfyring. 3. Målet belyses med en pulsad laser som roboten ”ser”. 4. En tröghets- eller sattelitnavigator i roboten går mot målets koordinater. Luftvärnsförbundet 12

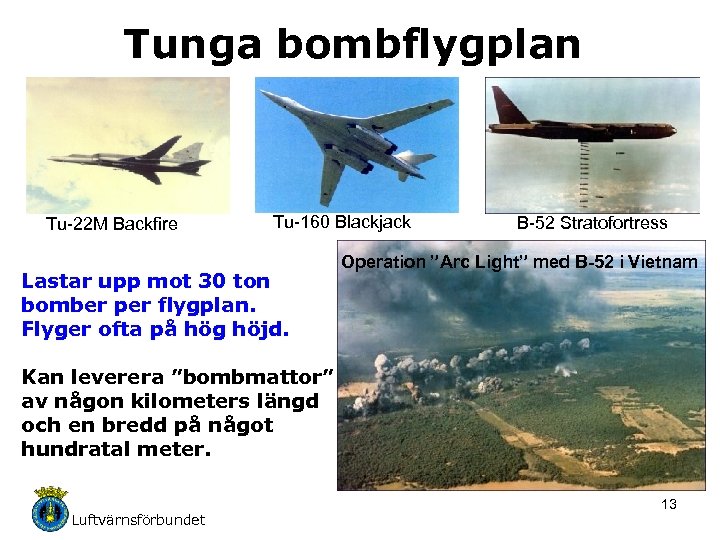

Tunga bombflygplan Tu-22 M Backfire Tu-160 Blackjack Lastar upp mot 30 ton bomber per flygplan. Flyger ofta på hög höjd. B-52 Stratofortress Operation ”Arc Light” med B-52 i Vietnam Kan leverera ”bombmattor” av någon kilometers längd och en bredd på något hundratal meter. Luftvärnsförbundet 13

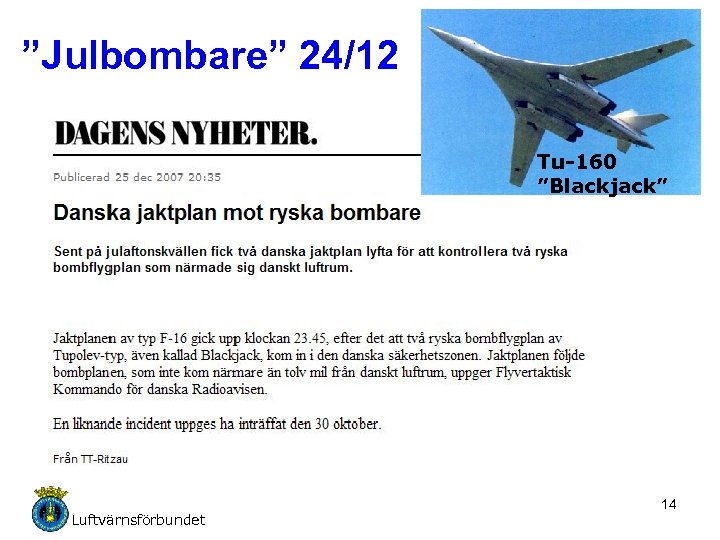

”Julbombare” 24/12 Tu-160 ”Blackjack” Luftvärnsförbundet 14

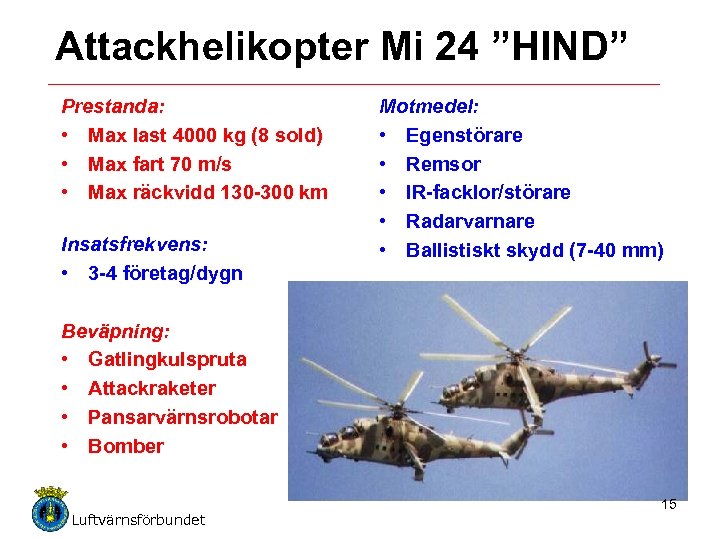

Attackhelikopter Mi 24 ”HIND” Prestanda: • Max last 4000 kg (8 sold) • Max fart 70 m/s • Max räckvidd 130 -300 km Insatsfrekvens: • 3 -4 företag/dygn Motmedel: • Egenstörare • Remsor • IR-facklor/störare • Radarvarnare • Ballistiskt skydd (7 -40 mm) Beväpning: • Gatlingkulspruta • Attackraketer • Pansarvärnsrobotar • Bomber Luftvärnsförbundet 15

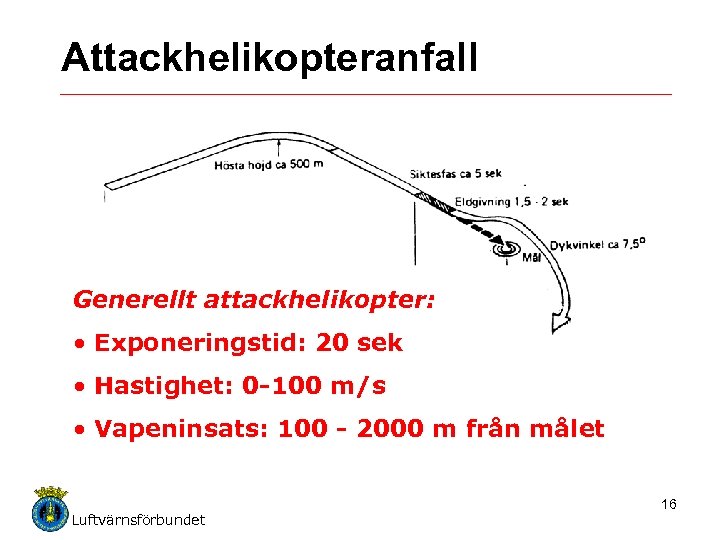

Attackhelikopteranfall Generellt attackhelikopter: • Exponeringstid: 20 sek • Hastighet: 0 -100 m/s • Vapeninsats: 100 - 2000 m från målet Luftvärnsförbundet 16

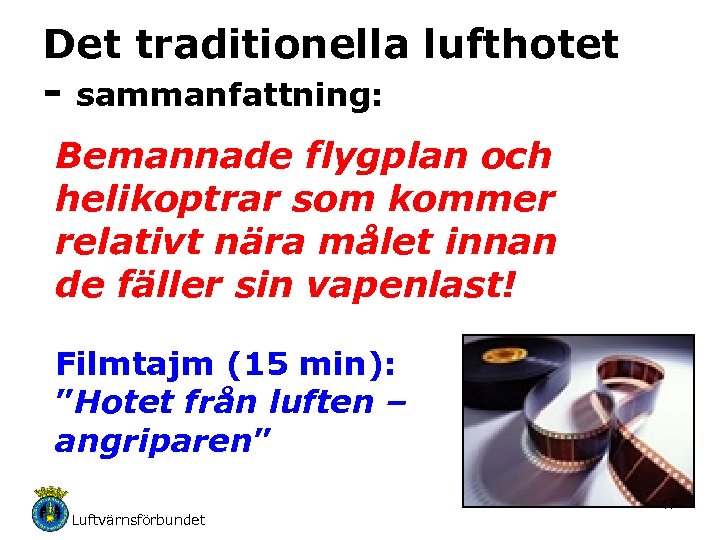

Det traditionella lufthotet - sammanfattning: Bemannade flygplan och helikoptrar som kommer relativt nära målet innan de fäller sin vapenlast! Filmtajm (15 min): ”Hotet från luften – angriparen” Luftvärnsförbundet 17

Omfattning & program 1830 -2030 RAST Sedan: Det nya lufthotet: • Robotar, raketer och UAV (Unmanned Air Vehicles). Krav på modernt luftvärn: • Eldrör, robotar eller raketer? Luftvärnsförbundet 18

Det nya lufthotet - obemannade robotar, raketer och UAV? Luftvärnsförbundet 19

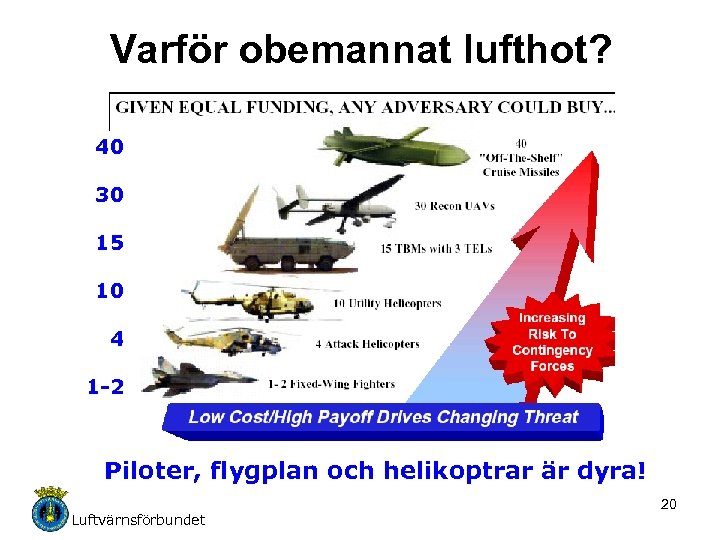

Varför obemannat lufthot? 40 30 15 10 4 1 -2 Piloter, flygplan och helikoptrar är dyra! Luftvärnsförbundet 20

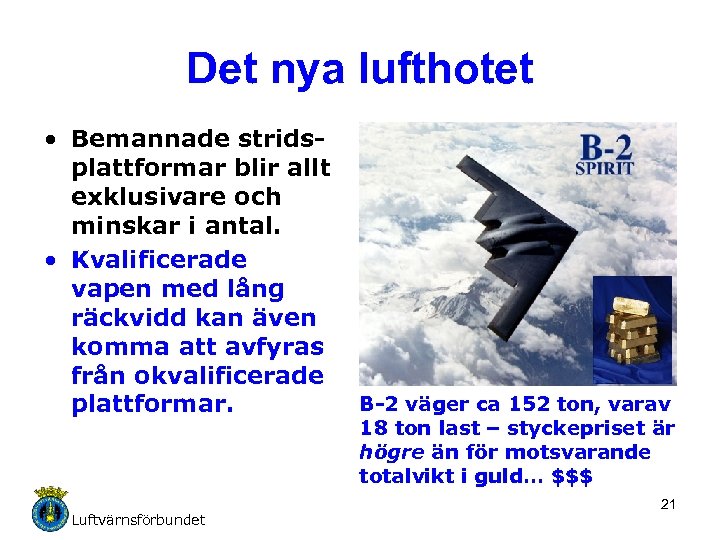

Det nya lufthotet • Bemannade stridsplattformar blir allt exklusivare och minskar i antal. • Kvalificerade vapen med lång räckvidd kan även komma att avfyras från okvalificerade plattformar. Luftvärnsförbundet B-2 väger ca 152 ton, varav 18 ton last – styckepriset är högre än för motsvarande totalvikt i guld… $$$ 21

Nya och bättre stridsdelar • Ökad precision och verkan trots minskad vikt och volym! • Sattelitnavigering har revolutionerat precisionen! Luftvärnsförbundet 22

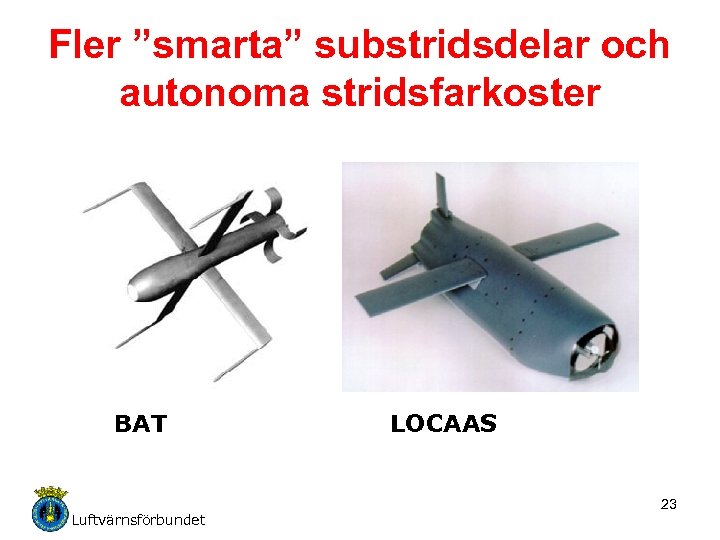

Fler ”smarta” substridsdelar och autonoma stridsfarkoster BAT Luftvärnsförbundet LOCAAS 23

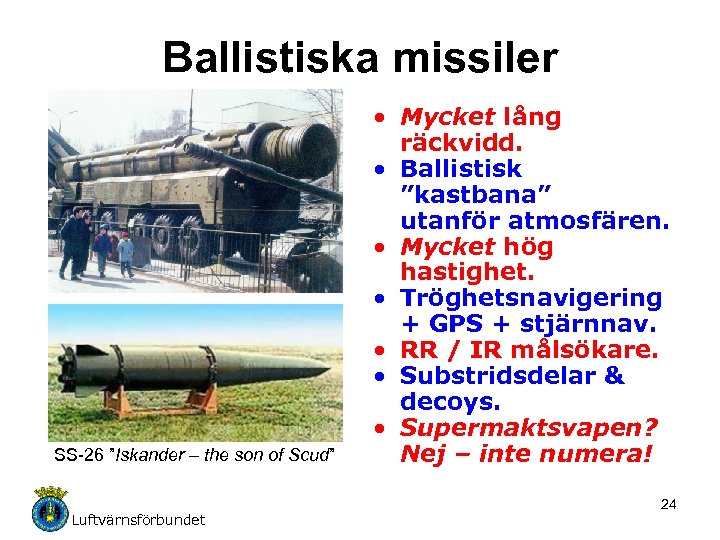

Ballistiska missiler SS-26 ”Iskander – the son of Scud” Luftvärnsförbundet • Mycket lång räckvidd. • Ballistisk ”kastbana” utanför atmosfären. • Mycket hög hastighet. • Tröghetsnavigering + GPS + stjärnnav. • RR / IR målsökare. • Substridsdelar & decoys. • Supermaktsvapen? Nej – inte numera! 24

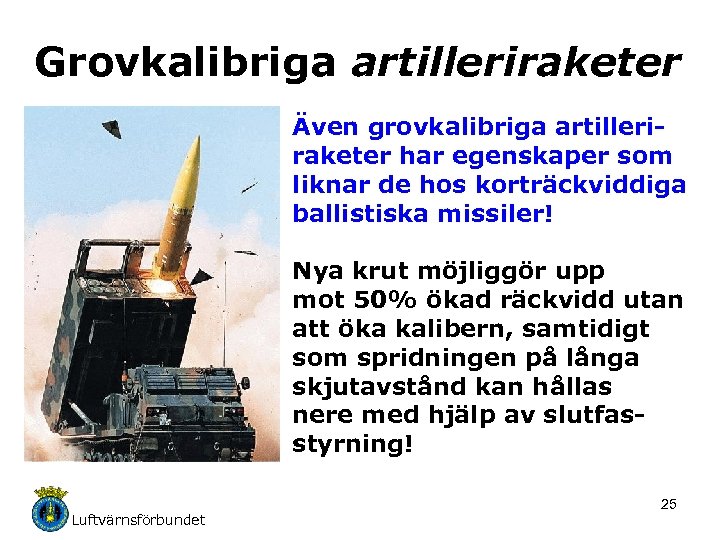

Grovkalibriga artilleriraketer Även grovkalibriga artilleriraketer har egenskaper som liknar de hos korträckviddiga ballistiska missiler! Nya krut möjliggör upp mot 50% ökad räckvidd utan att öka kalibern, samtidigt som spridningen på långa skjutavstånd kan hållas nere med hjälp av slutfasstyrning! Luftvärnsförbundet 25

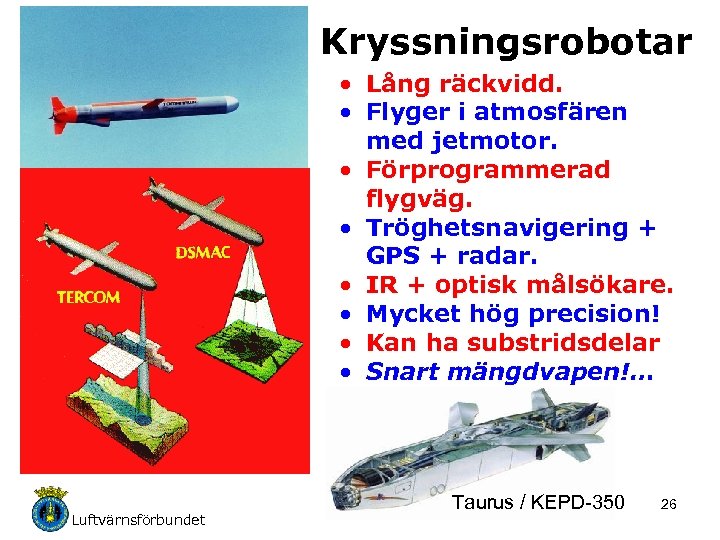

Kryssningsrobotar • Lång räckvidd. • Flyger i atmosfären med jetmotor. • Förprogrammerad flygväg. • Tröghetsnavigering + GPS + radar. • IR + optisk målsökare. • Mycket hög precision! • Kan ha substridsdelar • Snart mängdvapen!… Luftvärnsförbundet Taurus / KEPD-350 26

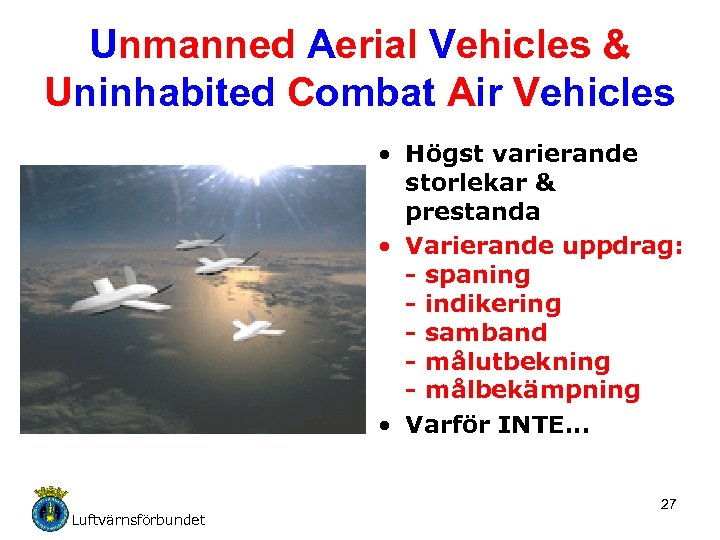

Unmanned Aerial Vehicles & Uninhabited Combat Air Vehicles • Högst varierande storlekar & prestanda • Varierande uppdrag: - spaning - indikering - samband - målutbekning - målbekämpning • Varför INTE. . . Luftvärnsförbundet 27

Konsekvenser för luftvärnet Vi måste kunna verka mot flygande och ballistiska VAPEN! Och inte längre enbart mot de vapenbärande plattformarna! Luftvärnsförbundet 28

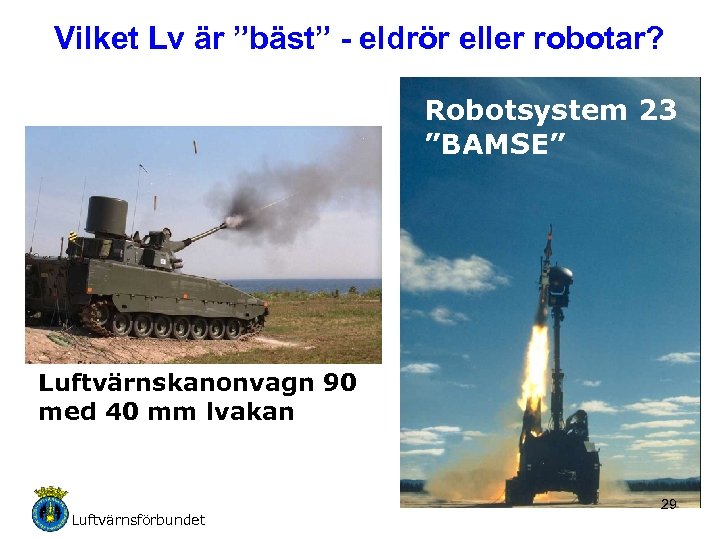

Vilket Lv är ”bäst” - eldrör eller robotar? Robotsystem 23 ”BAMSE” Luftvärnskanonvagn 90 med 40 mm lvakan Luftvärnsförbundet 29

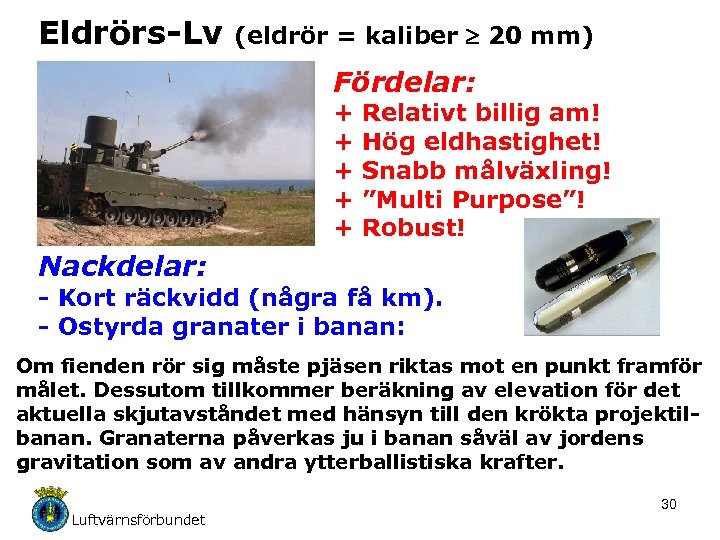

Eldrörs-Lv (eldrör = kaliber 20 mm) Fördelar: + + + Relativt billig am! Hög eldhastighet! Snabb målväxling! ”Multi Purpose”! Robust! Nackdelar: - Kort räckvidd (några få km). - Ostyrda granater i banan: Om fienden rör sig måste pjäsen riktas mot en punkt framför målet. Dessutom tillkommer beräkning av elevation för det aktuella skjutavståndet med hänsyn till den krökta projektilbanan. Granaterna påverkas ju i banan såväl av jordens gravitation som av andra ytterballistiska krafter. Luftvärnsförbundet 30

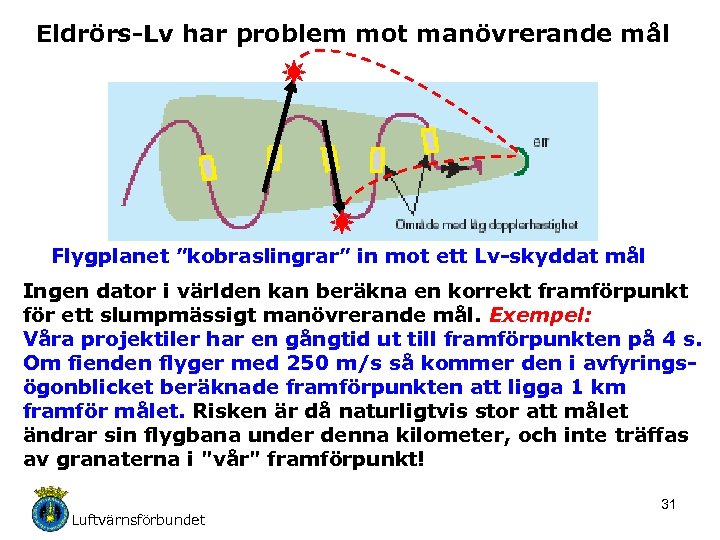

Eldrörs-Lv har problem mot manövrerande mål Flygplanet ”kobraslingrar” in mot ett Lv-skyddat mål Ingen dator i världen kan beräkna en korrekt framförpunkt för ett slumpmässigt manövrerande mål. Exempel: Våra projektiler har en gångtid ut till framförpunkten på 4 s. Om fienden flyger med 250 m/s så kommer den i avfyringsögonblicket beräknade framförpunkten att ligga 1 km framför målet. Risken är då naturligtvis stor att målet ändrar sin flygbana under denna kilometer, och inte träffas av granaterna i "vår" framförpunkt! Luftvärnsförbundet 31

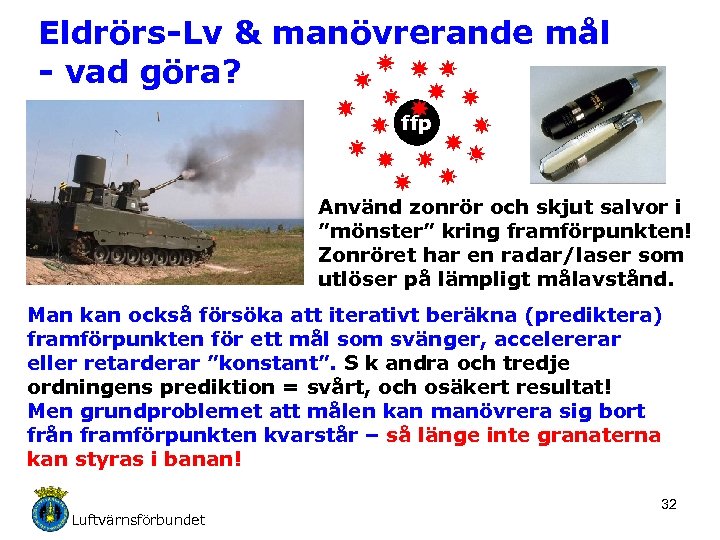

Eldrörs-Lv & manövrerande mål - vad göra? ffp Använd zonrör och skjut salvor i ”mönster” kring framförpunkten! Zonröret har en radar/laser som utlöser på lämpligt målavstånd. Man kan också försöka att iterativt beräkna (prediktera) framförpunkten för ett mål som svänger, accelererar eller retarderar ”konstant”. S k andra och tredje ordningens prediktion = svårt, och osäkert resultat! Men grundproblemet att målen kan manövrera sig bort från framförpunkten kvarstår – så länge inte granaterna kan styras i banan! Luftvärnsförbundet 32

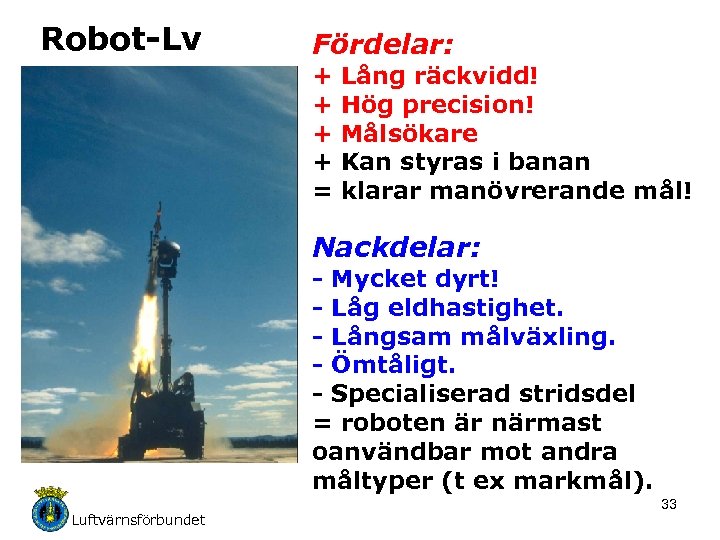

Robot-Lv Fördelar: + + = Lång räckvidd! Hög precision! Målsökare Kan styras i banan klarar manövrerande mål! Nackdelar: - Mycket dyrt! - Låg eldhastighet. - Långsam målväxling. - Ömtåligt. - Specialiserad stridsdel = roboten är närmast oanvändbar mot andra måltyper (t ex markmål). Luftvärnsförbundet 33

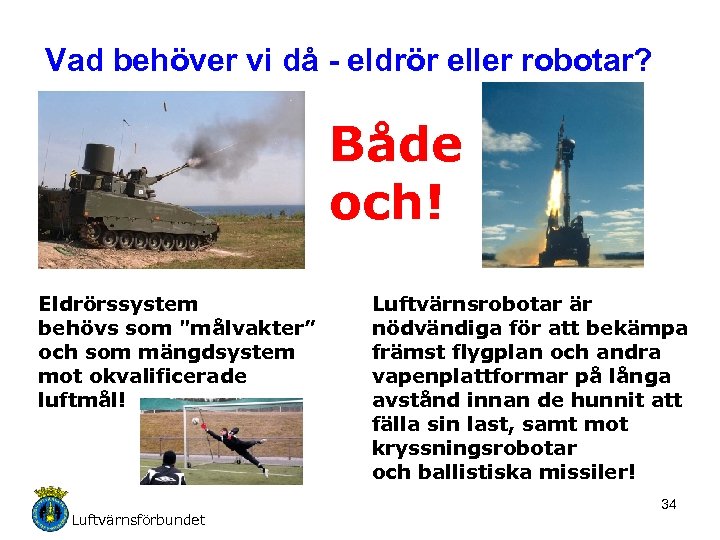

Vad behöver vi då - eldrör eller robotar? Både och! Eldrörssystem behövs som "målvakter” och som mängdsystem mot okvalificerade luftmål! Luftvärnsförbundet Luftvärnsrobotar är nödvändiga för att bekämpa främst flygplan och andra vapenplattformar på långa avstånd innan de hunnit att fälla sin last, samt mot kryssningsrobotar och ballistiska missiler! 34

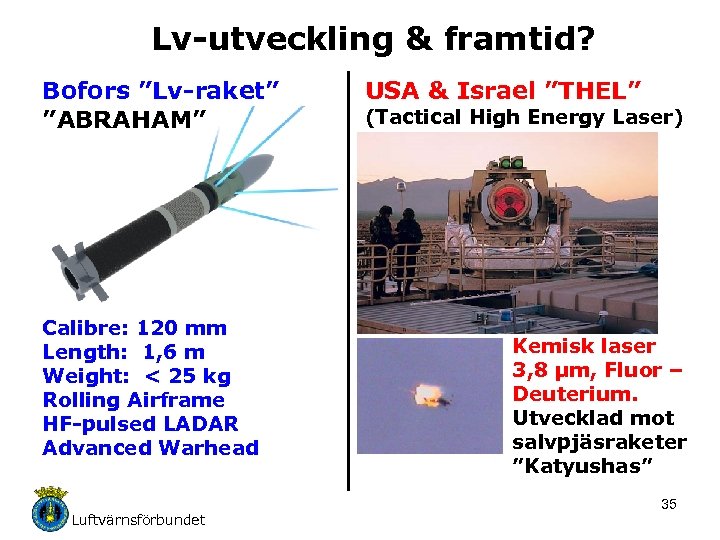

Lv-utveckling & framtid? Bofors ”Lv-raket” ”ABRAHAM” Calibre: 120 mm Length: 1, 6 m Weight: < 25 kg Rolling Airframe HF-pulsed LADAR Advanced Warhead Luftvärnsförbundet USA & Israel ”THEL” (Tactical High Energy Laser) Kemisk laser 3, 8 µm, Fluor – Deuterium. Utvecklad mot salvpjäsraketer ”Katyushas” 35

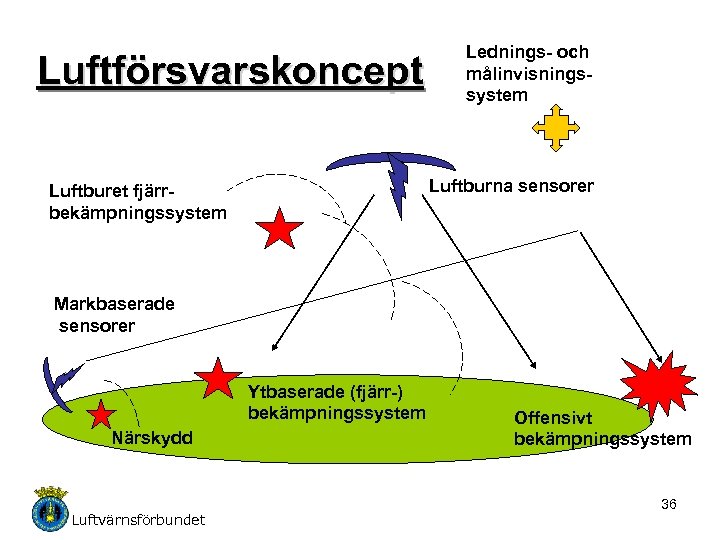

Luftförsvarskoncept Lednings- och målinvisningssystem Luftburna sensorer Luftburet fjärrbekämpningssystem Markbaserade sensorer Ytbaserade (fjärr-) bekämpningssystem Närskydd Luftvärnsförbundet Offensivt bekämpningssystem 36
