Лучшие графические ядра САПР (Best geometric modeling kernels for CAD) Анализ рынка САПР в последние годы указывает на следующие лидирующие графические ядра: • ACIS (ADEM, Autodesk Inventor (ASM) совместимое с ACIS), Auto. CAD (ASM) совместимое с ACIS, Shark LT и др. ) • Parasolid (Autodesk Moldflow , Solid. Works , T-FLEX и др. ) • CGM (CATIA V 5 и выше, (ранее использовалось ядро Parasolid))

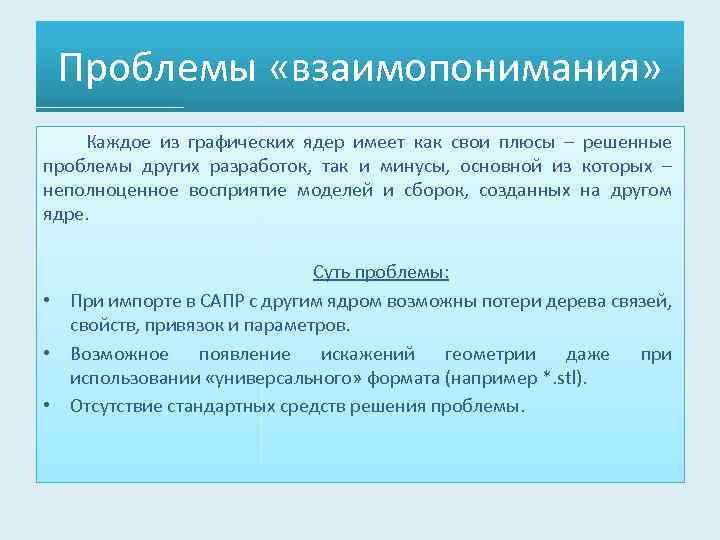

Проблемы «взаимопонимания» Каждое из графических ядер имеет как свои плюсы – решенные проблемы других разработок, так и минусы, основной из которых – неполноценное восприятие моделей и сборок, созданных на другом ядре. Суть проблемы: • При импорте в САПР с другим ядром возможны потери дерева связей, свойств, привязок и параметров. • Возможное появление искажений геометрии даже при использовании «универсального» формата (например *. stl). • Отсутствие стандартных средств решения проблемы.
Решения на рынке САПР Неужели ситуация настолько плачевна? Оказывается, нет – на рынке ПО существует не малое количество конвертеров, трансляторов и прочего софта, который даёт возможность перевести формат одного ядра в формат другого. Некоторые предлагают обычный перевод в другой формат, другие – вдобавок передают структуры построения и связей, а есть даже программные пакеты, с возможностью ручного редактирования неточностей после автоматического поиска и решения проблем. Но они так же не идеальны – существует ряд недочётов (скорость работы, отсутствие пакетной обработки данных, малое количество поддерживаемых расширений файлов), а самый главный минус всего подобного ПО – отсутствие бесплатных предложений и достаточно высокая цена (некоторые трансляторы только для двух форматов по стоимости достигают 3 тыс. евро). Рассмотрим лучшие из существующих:

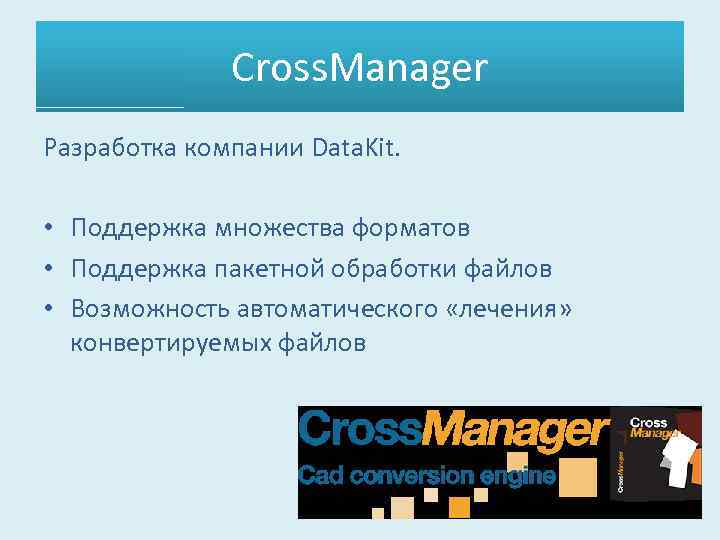

Cross. Manager Разработка компании Data. Kit. • Поддержка множества форматов • Поддержка пакетной обработки файлов • Возможность автоматического «лечения» конвертируемых файлов

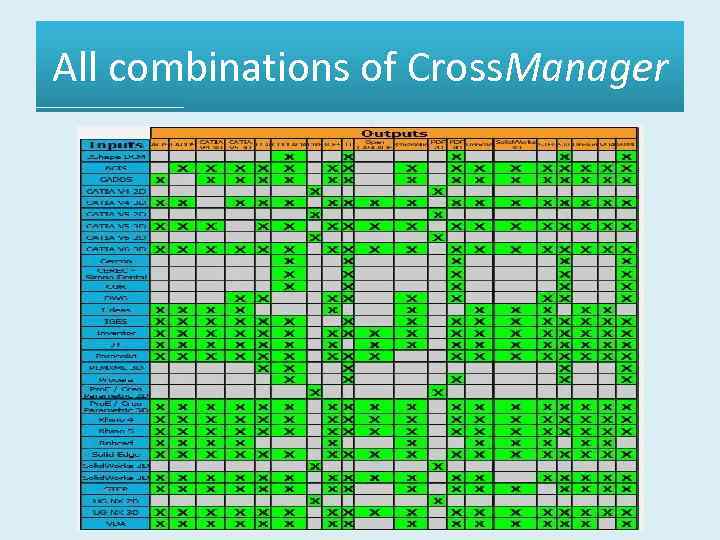

All combinations of Cross. Manager
CADCAM-E Представляет собой компанию по разработке ПО для решения множества проблем в области САПР. Так же имеется организация CCE Labs предоставляющая возможность предоставления инструментария для создания собственного ПО, основываясь на уже готовых библиотеках. Наиболее интересный продукт - CAT 5 Works, позволяющий осуществлять двусторонний обмен данными CATIA-Solidworks (CGMParasolid) как одних из самых популярных САПР.
3 DTrans. Vidia Разработка компании Capvidia. • Поддержка самых популярных форматов. • Инструментарий для ручного исправления неточностей и ошибок • Поиск ошибок при «слепом» конвертировании при помощи алгоритмов ИИ.

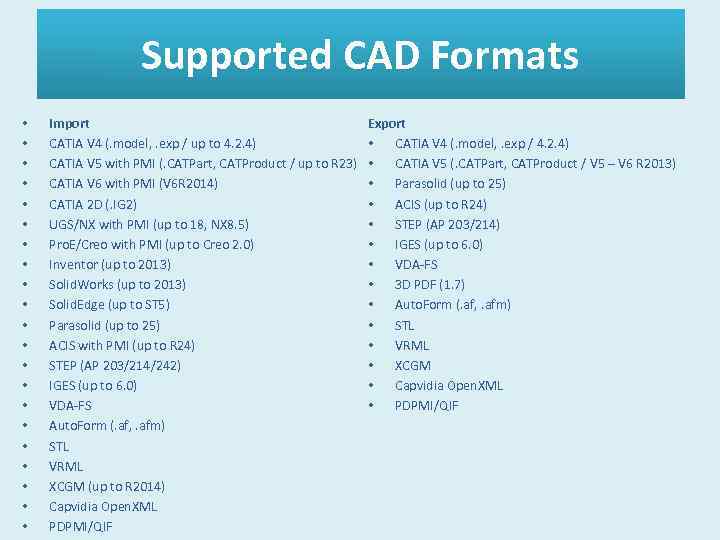

Supported CAD Formats • • • • • • Import CATIA V 4 (. model, . exp / up to 4. 2. 4) CATIA V 5 with PMI (. CATPart, CATProduct / up to R 23) CATIA V 6 with PMI (V 6 R 2014) CATIA 2 D (. IG 2) UGS/NX with PMI (up to 18, NX 8. 5) Pro. E/Creo with PMI (up to Creo 2. 0) Inventor (up to 2013) Solid. Works (up to 2013) Solid. Edge (up to ST 5) Parasolid (up to 25) ACIS with PMI (up to R 24) STEP (AP 203/214/242) IGES (up to 6. 0) VDA-FS Auto. Form (. af, . afm) STL VRML XCGM (up to R 2014) Capvidia Open. XML PDPMI/QIF Export • CATIA V 4 (. model, . exp / 4. 2. 4) • CATIA V 5 (. CATPart, CATProduct / V 5 – V 6 R 2013) • Parasolid (up to 25) • ACIS (up to R 24) • STEP (AP 203/214) • IGES (up to 6. 0) • VDA-FS • 3 D PDF (1. 7) • Auto. Form (. af, . afm) • STL • VRML • XCGM • Capvidia Open. XML • PDPMI/QIF
