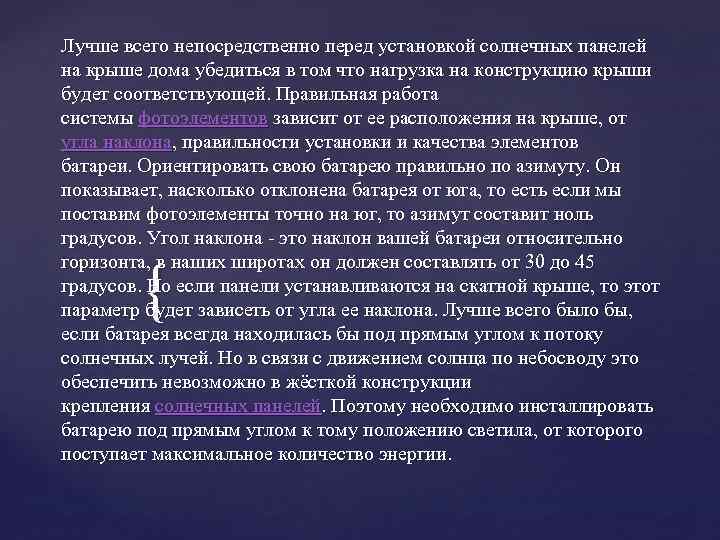

Лучше всего непосредственно перед установкой солнечных панелей на крыше дома убедиться в том что нагрузка на конструкцию крыши будет соответствующей. Правильная работа системы фотоэлементов зависит от ее расположения на крыше, от угла наклона, правильности установки и качества элементов батареи. Ориентировать свою батарею правильно по азимуту. Он показывает, насколько отклонена батарея от юга, то есть если мы поставим фотоэлементы точно на юг, то азимут составит ноль градусов. Угол наклона - это наклон вашей батареи относительно { горизонта, в наших широтах он должен составлять от 30 до 45 градусов. Но если панели устанавливаются на скатной крыше, то этот параметр будет зависеть от угла ее наклона. Лучше всего было бы, если батарея всегда находилась бы под прямым углом к потоку солнечных лучей. Но в связи с движением солнца по небосводу это обеспечить невозможно в жёсткой конструкции крепления солнечных панелей. Поэтому необходимо инсталлировать батарею под прямым углом к тому положению светила, от которого поступает максимальное количество энергии.

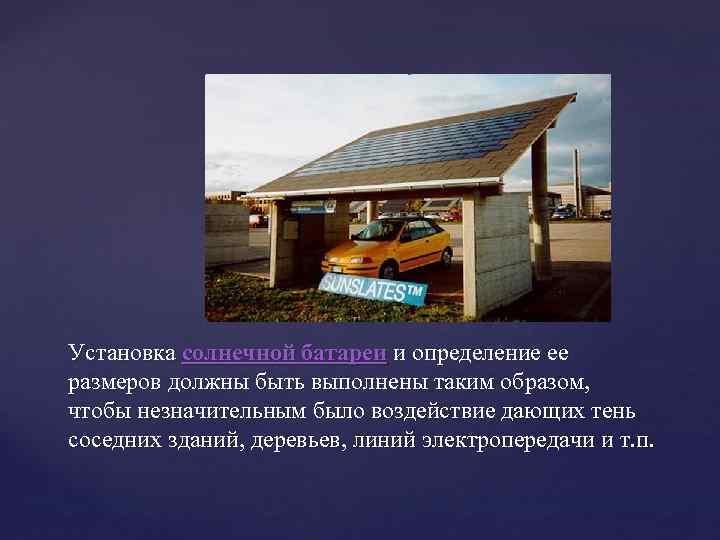

Установка солнечной батареи и определение ее размеров должны быть выполнены таким образом, чтобы незначительным было воздействие дающих тень соседних зданий, деревьев, линий электропередачи и т. п.

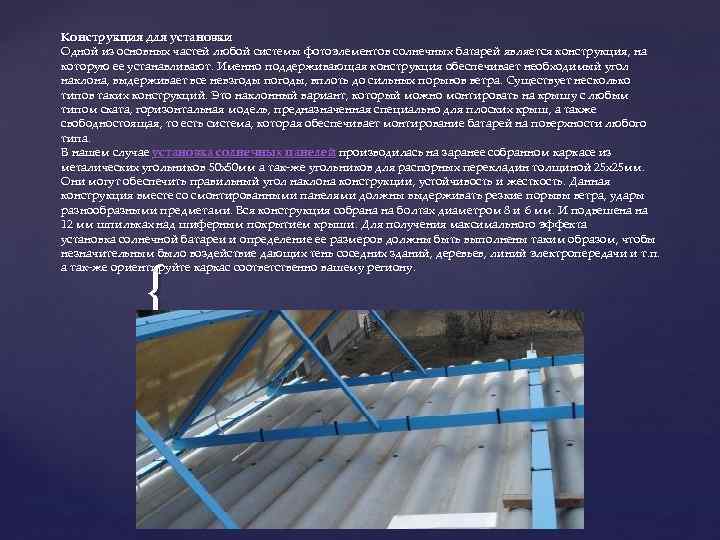

Конструкция для установки Одной из основных частей любой системы фотоэлементов солнечных батарей является конструкция, на которую ее устанавливают. Именно поддерживающая конструкция обеспечивает необходимый угол наклона, выдерживает все невзгоды погоды, вплоть до сильных порывов ветра. Существует несколько типов таких конструкций. Это наклонный вариант, который можно монтировать на крышу с любым типом ската, горизонтальная модель, предназначенная специально для плоских крыш, а также свободностоящая, то есть система, которая обеспечивает монтирование батарей на поверхности любого типа. В нашем случае установка солнечных панелей производилась на заранее собранном каркасе из металических угольников 50 х50 мм а так-же угольников для распорных перекладин толщиной 25 х25 мм. Они могут обеспечить правильный угол наклона конструкции, устойчивость и жесткость. Данная конструкция вместе со смонтированными панелями должны выдерживать резкие порывы ветра, удары разнообразными предметами. Вся конструкция собрана на болтах диаметром 8 и 6 мм. И подвешена на 12 мм шпильках над шиферным покрытием крыши. Для получения максимального эффекта установка солнечной батареи и определение ее размеров должны быть выполнены таким образом, чтобы { незначительным было воздействие дающих тень соседних зданий, деревьев, линий электропередачи и т. п. а так-же ориентируйте каркас соответственно вашему региону.

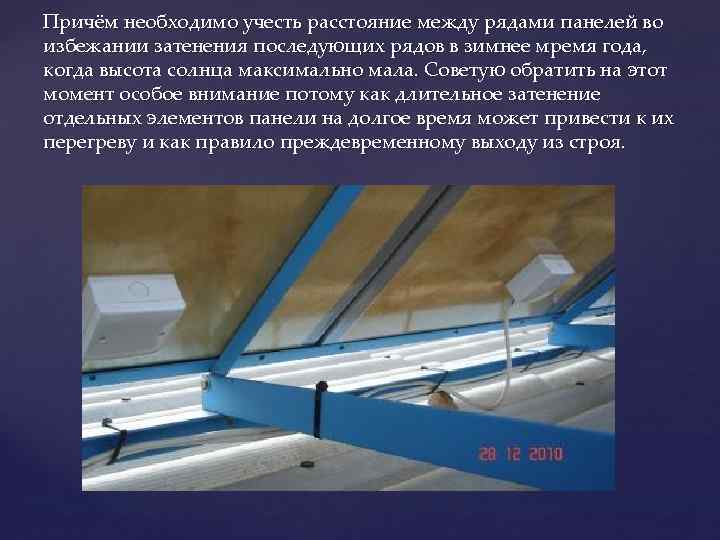

Причём необходимо учесть расстояние между рядами панелей во избежании затенения последующих рядов в зимнее мремя года, когда высота солнца максимально мала. Советую обратить на этот момент особое внимание потому как длительное затенение отдельных элементов панели на долгое время может привести к их перегреву и как правило преждевременному выходу из строя.

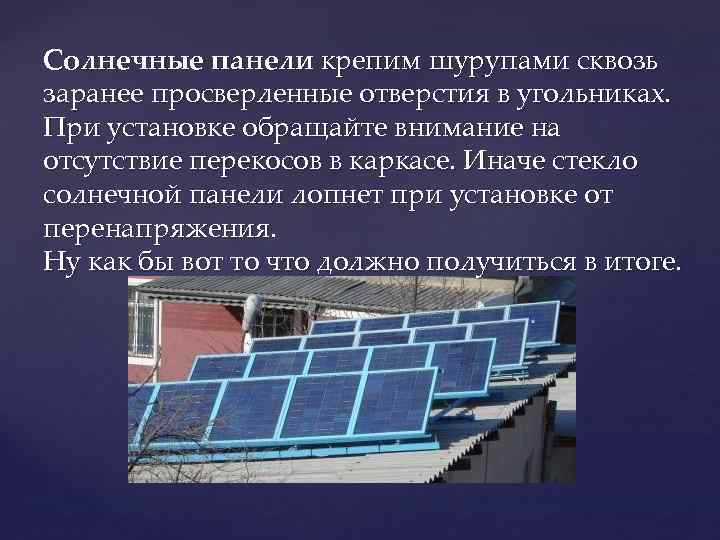

Солнечные панели крепим шурупами сквозь заранее просверленные отверстия в угольниках. При установке обращайте внимание на отсутствие перекосов в каркасе. Иначе стекло солнечной панели лопнет при установке от перенапряжения. Ну как бы вот то что должно получиться в итоге.

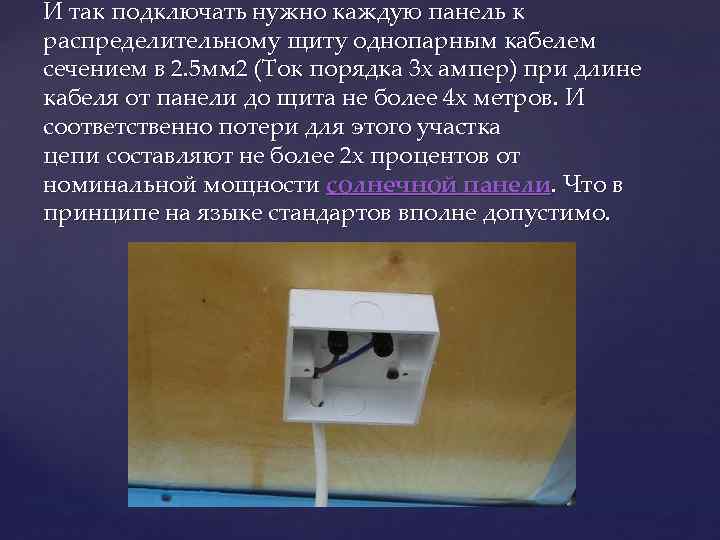

И так подключать нужно каждую панель к распределительному щиту однопарным кабелем сечением в 2. 5 мм 2 (Ток порядка 3 х ампер) при длине кабеля от панели до щита не более 4 х метров. И соответственно потери для этого участка цепи составляют не более 2 х процентов от номинальной мощности солнечной панели. Что в принципе на языке стандартов вполне допустимо.

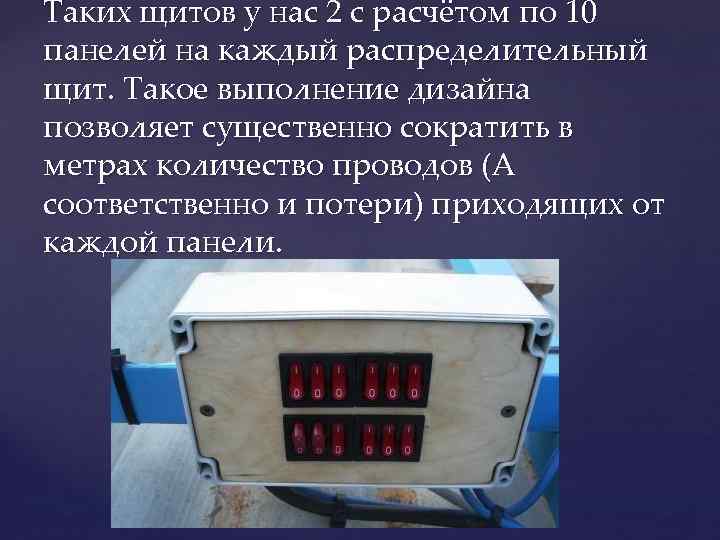

Таких щитов у нас 2 с расчётом по 10 панелей на каждый распределительный щит. Такое выполнение дизайна позволяет существенно сократить в метрах количество проводов (А соответственно и потери) приходящих от каждой панели.

Для каждой солнечной панели в щите установленны выключатели. Это даёт возмозность изолировать каждую из панелей в отдельности для обслуживания а так-же тестирования выходной мощности путём поочерёдного отключения. Эффективность и надёжность работы системы очень сильно зависит от качества соединений и проводов. Особенно ощутимыми могут быть потери в цепях низкого напряжения, в первую очередь - тех, где протекают наибольшие токи, например, соединениях солнечных батарей, контроллера заряда аккумуляторов и инвертора. Кстати контроллеры я применил програмируемые на ШИМ модуляторах с возможностью настройки уроней заряда и крайней точки разряда батарей в широких пределах. ШИМ модулятор так-же позволяет производитьполную зарядку батарей путём снижения зарядного тока на стадии завершения заряда. А так-же способствует десульфации батарей.

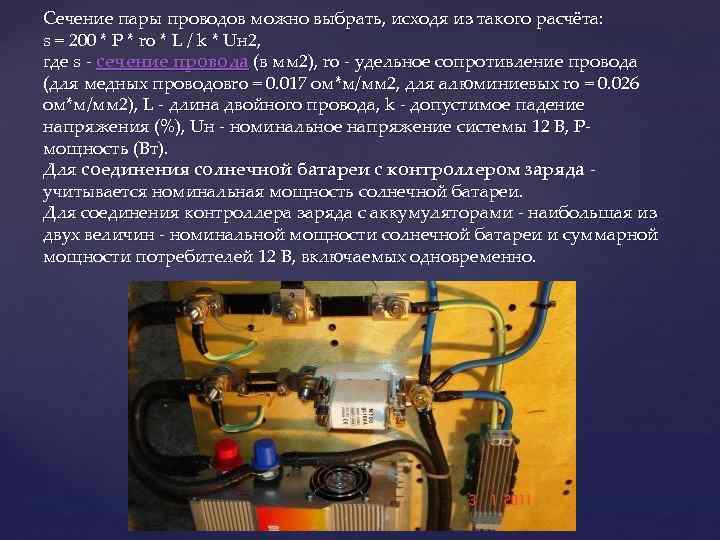

Сечение пары проводов можно выбрать, исходя из такого расчёта: s = 200 * P * ro * L / k * Uн 2, где s - сечение провода (в мм 2), ro - удельное сопротивление провода (для медных проводовro = 0. 017 ом*м/мм 2, для алюминиевых ro = 0. 026 ом*м/мм 2), L - длина двойного провода, k - допустимое падение напряжения (%), Uн - номинальное напряжение системы 12 В, P- мощность (Вт). Для соединения солнечной батареи с контроллером заряда - учитывается номинальная мощность солнечной батареи. Для соединения контроллера заряда с аккумуляторами - наибольшая из двух величин - номинальной мощности солнечной батареи и суммарной мощности потребителей 12 В, включаемых одновременно.

Для соединения инвертора с аккумуляторами применён кабель сечением каждой жилы 35 мм 2 - потому как мощность, выдаваемая инвертором это произведение максимального разрядного тока на номинальное напряжение системы аккумуляторов. А мощность как видите 1500 Вт. Соответственно токи порядком 120 ти ампер. Допустимое падение напряжение обычно принимается равным 2%. Однако, эта норма чисто эмпирическая. Тянуть толстый кабель к солнечной батарее или ветряку может оказаться не по карману, и в этом случае можно мириться и с большими потерями, например 5 -7%. Реальные потери будут существенно меньше, т. к. солнечная батарея выдают свою номинальную мощность не постоянно.

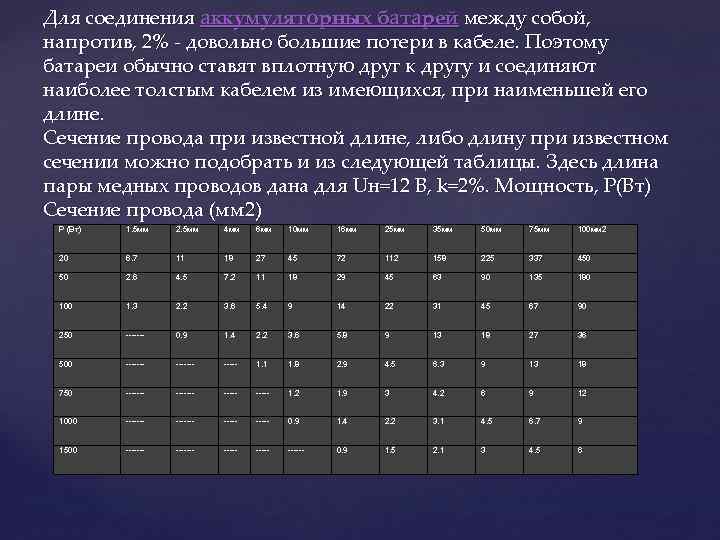

Для соединения аккумуляторных батарей между собой, напротив, 2% - довольно большие потери в кабеле. Поэтому батареи обычно ставят вплотную друг к другу и соединяют наиболее толстым кабелем из имеющихся, при наименьшей его длине. Сечение провода при известной длине, либо длину при известном сечении можно подобрать и из следующей таблицы. Здесь длина пары медных проводов дана для Uн=12 В, k=2%. Мощность, P(Вт) Сечение провода (мм 2) Р (Вт) 1. 5 мм 2. 5 мм 4 мм 6 мм 10 мм 16 мм 25 мм 35 мм 50 мм 75 мм 100 мм 2 20 6. 7 11 18 27 45 72 112 158 225 337 450 2. 6 4. 5 7. 2 11 18 29 45 63 90 135 180 100 1. 3 2. 2 3. 6 5. 4 9 14 22 31 45 67 90 250 ------- 0. 9 1. 4 2. 2 3. 6 5. 8 9 13 18 27 36 500 ------- 1. 1 1. 8 2. 9 4. 5 6. 3 9 13 18 750 ------- 1. 2 1. 9 3 4. 2 6 9 12 1000 ------- 0. 9 1. 4 2. 2 3. 1 4. 5 6. 7 9 1500 ------- ------ 0. 9 1. 5 2. 1 3 4. 5 6

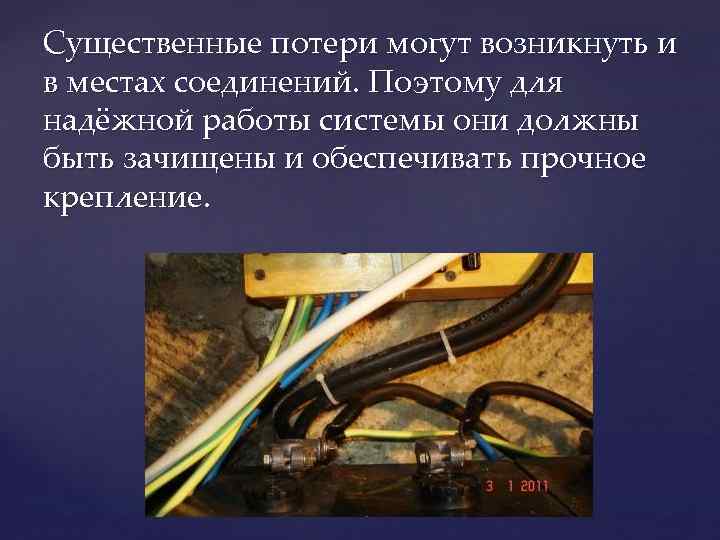

Существенные потери могут возникнуть и в местах соединений. Поэтому для надёжной работы системы они должны быть зачищены и обеспечивать прочное крепление.

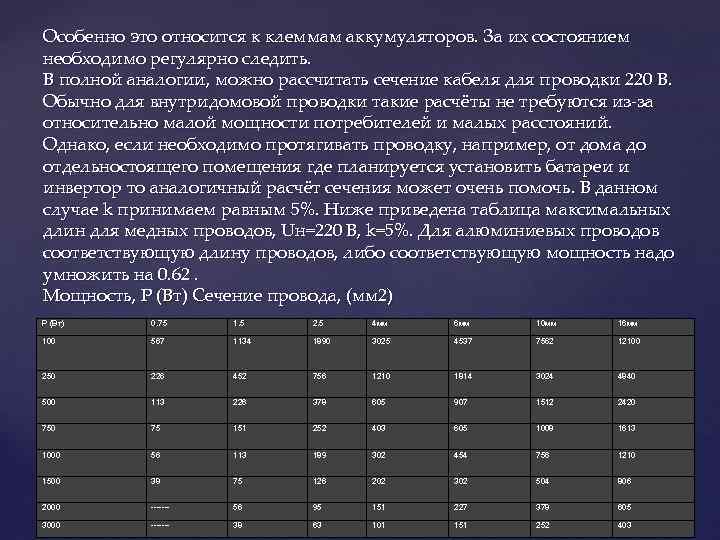

Особенно это относится к клеммам аккумуляторов. За их состоянием необходимо регулярно следить. В полной аналогии, можно рассчитать сечение кабеля для проводки 220 В. Обычно для внутридомовой проводки такие расчёты не требуются из-за относительно малой мощности потребителей и малых расстояний. Однако, если необходимо протягивать проводку, например, от дома до отдельностоящего помещения где планируется установить батареи и инвертор то аналогичный расчёт сечения может очень помочь. В данном случае k принимаем равным 5%. Ниже приведена таблица максимальных длин для медных проводов, Uн=220 В, k=5%. Для алюминиевых проводов соответствующую длину проводов, либо соответствующую мощность надо умножить на 0. 62. Мощность, P (Вт) Сечение провода, (мм 2) Р (Вт) 0. 75 1. 5 2. 5 4 мм 6 мм 10 мм 16 мм 100 567 1134 1890 3025 4537 7562 12100 250 226 452 756 1210 1814 3024 4840 500 113 226 378 605 907 1512 2420 750 75 151 252 403 605 1008 1613 1000 56 113 189 302 454 756 1210 1500 38 75 126 202 302 504 806 2000 ------- 56 95 151 227 378 605 3000 ------- 38 63 101 151 252 403
