ЛУЧЕВАЯ СЕМИОТИКА ЗАБОЛЕВАНИЙ ЖЕЛУДОЧНОКИШЕЧНОГО ТРАКТА 2011

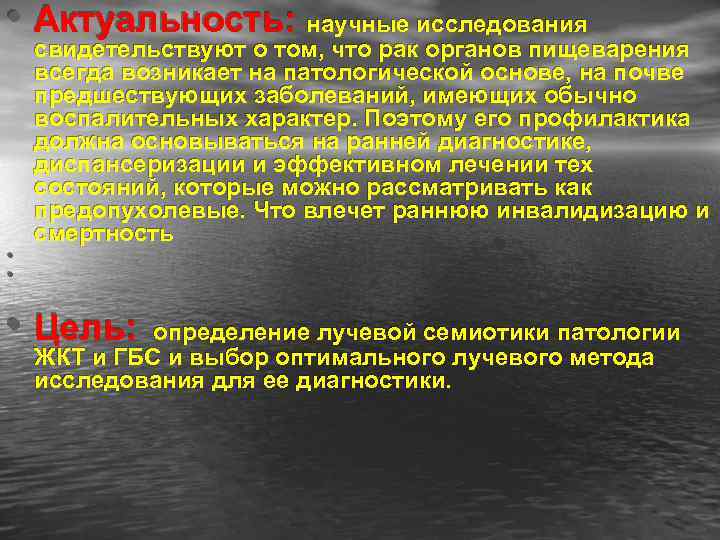

• Актуальность: научные исследования • • свидетельствуют о том, что рак органов пищеварения всегда возникает на патологической основе, на почве предшествующих заболеваний, имеющих обычно воспалительных характер. Поэтому его профилактика должна основываться на ранней диагностике, диспансеризации и эффективном лечении тех состояний, которые можно рассматривать как предопухолевые. Что влечет раннюю инвалидизацию и смертность • Цель: определение лучевой семиотики патологии ЖКТ и ГБС и выбор оптимального лучевого метода исследования для ее диагностики.

Методы для исследования ЖКТ. 1. Обзорная рентгенография ОБП. 2. Рентгеноскопия и рентгенография пищевода, 3. 4. 5. желудка, 12 -перстной кишки в условиях искусственного контрастирования. Ирригоскопия (ирригография) –толстая кишка. Рентгеноскопия (ирригоскопия) условия двойного контрастирования – для определения эластичности стенки. КТ, МРТ, УЗИ - состояние стенки органа, вовлечение окружающих структур.

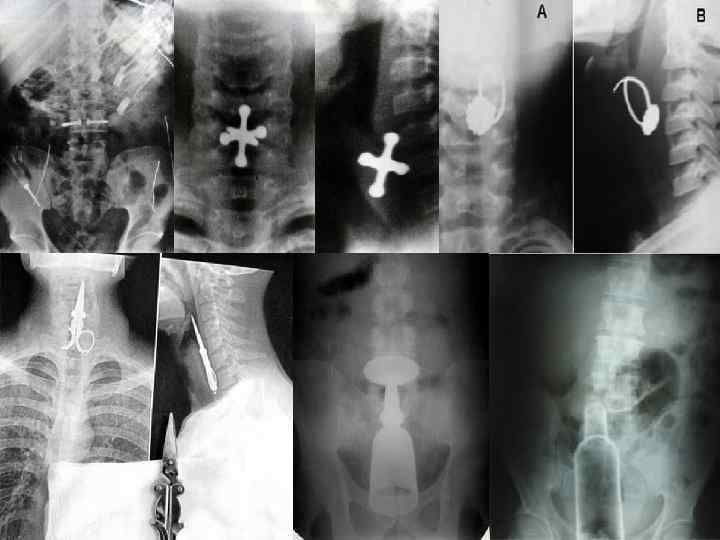

Рентген- семиотика заболеваний пищеварительной системы в условиях естественного • контрастирования Локализация участков поражения, их количество, структура, характер тенеобразования (тень, просветление) форма, размеры, интенсивность, контуры. ВС – интенсивная тень в проекции ПК. МС – инородное тело

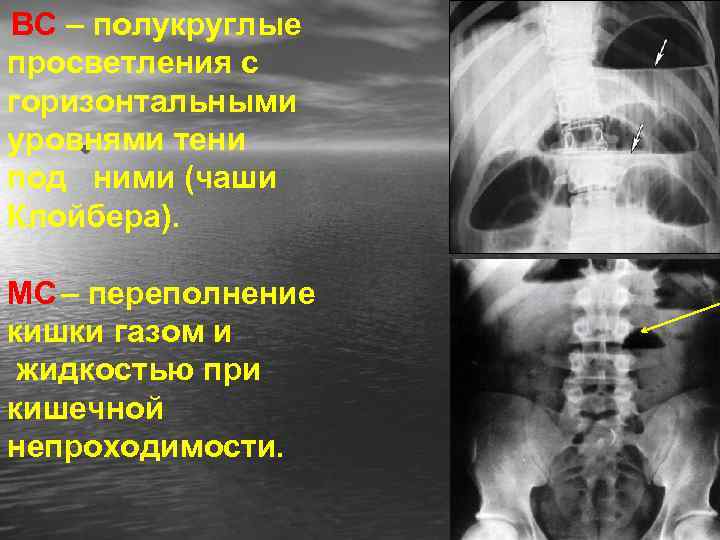

ВС – полукруглые просветления с горизонтальными уровнями тени • под ними (чаши Клойбера). МС – переполнение кишки газом и жидкостью при кишечной непроходимости.

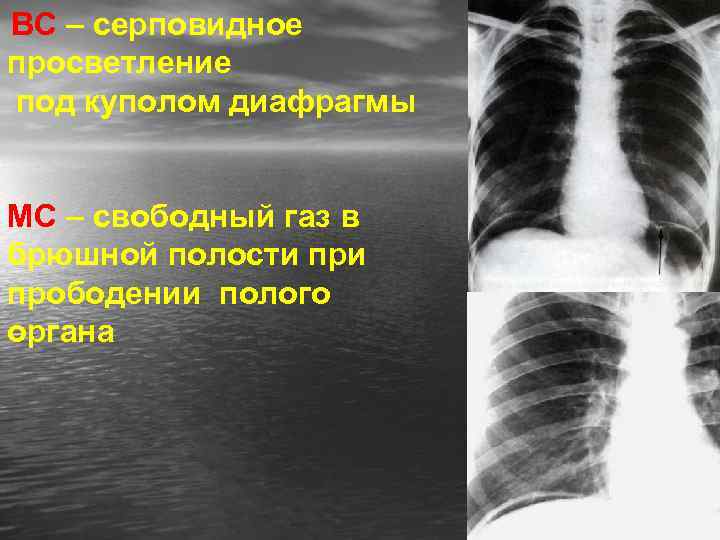

ВС – серповидное просветление под куполом диафрагмы МС – свободный газ в брюшной полости прободении полого органа

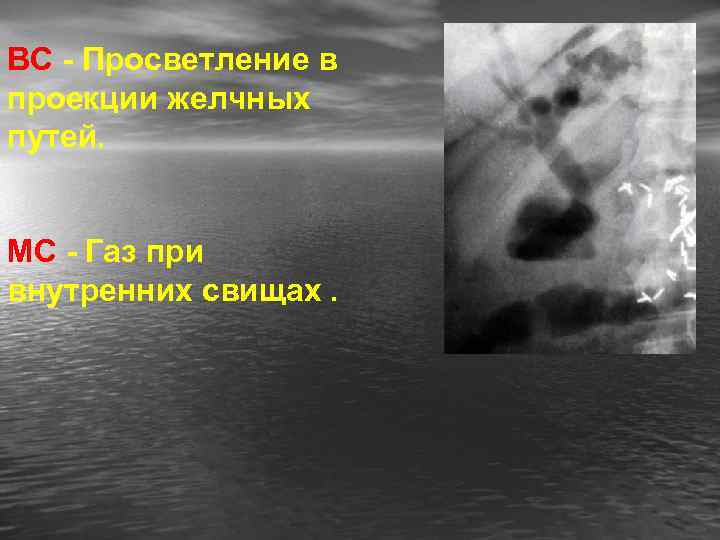

ВС - Просветление в проекции желчных путей. МС - Газ при внутренних свищах.

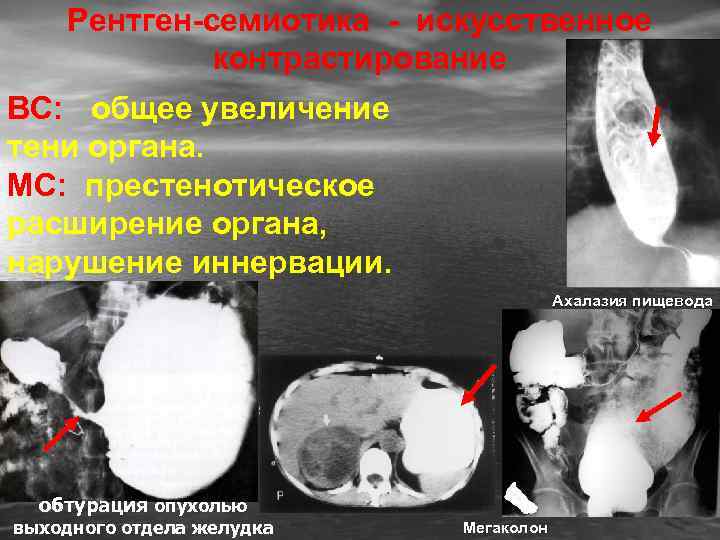

Рентген-семиотика - искусственное контрастирование ВС: общее увеличение тени органа. МС: престенотическое расширение органа, нарушение иннервации. Ахалазия пищевода обтурация опухолью выходного отдела желудка Мегаколон

ВС: ограниченное увеличение тени органа. МС: выпячивание стенки органа дивертикул Дивертикул 12 -перстной кишки

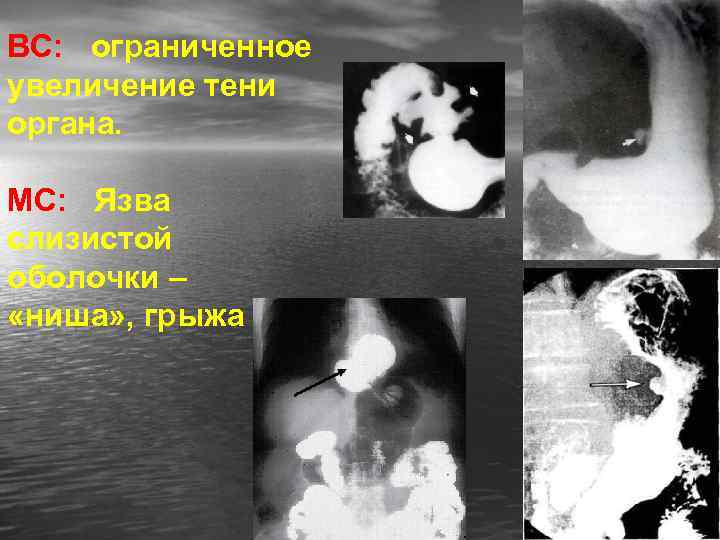

ВС: ограниченное увеличение тени органа. МС: Язва слизистой оболочки – «ниша» , грыжа

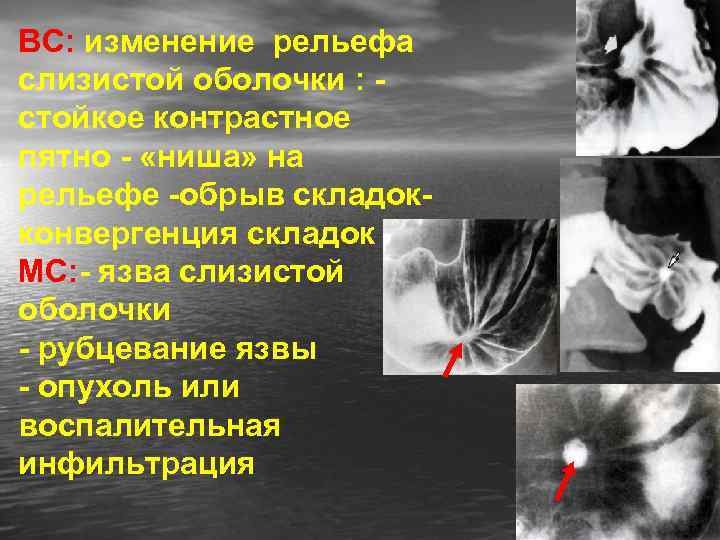

ВС: изменение рельефа слизистой оболочки : стойкое контрастное пятно - «ниша» на рельефе -обрыв складокконвергенция складок МС: - язва слизистой оболочки - рубцевание язвы - опухоль или воспалительная инфильтрация

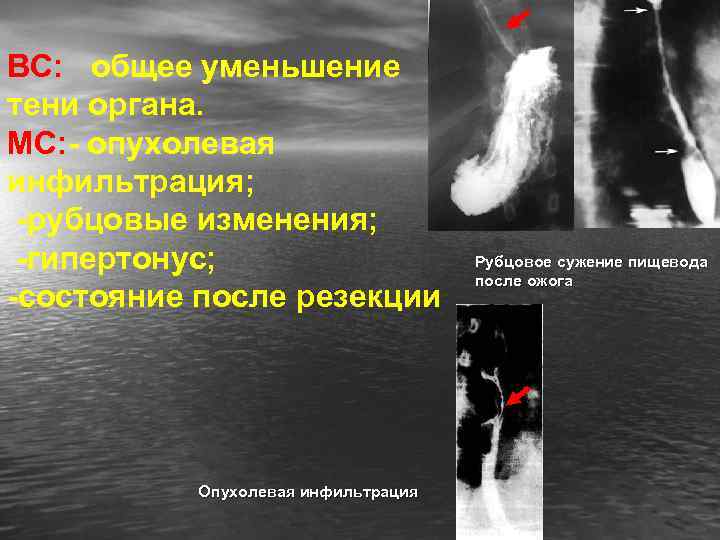

ВС: общее уменьшение тени органа. МС: - опухолевая инфильтрация; -рубцовые изменения; -гипертонус; -состояние после резекции Опухолевая инфильтрация Рубцовое сужение пищевода после ожога

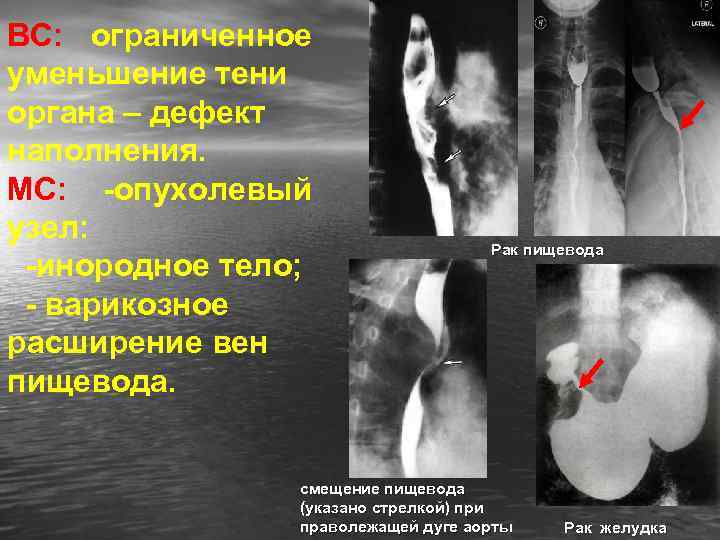

ВС: ограниченное уменьшение тени органа – дефект наполнения. МС: -опухолевый узел: -инородное тело; - варикозное расширение вен пищевода. Рак пищевода смещение пищевода (указано стрелкой) при праволежащей дуге аорты Рак желудка

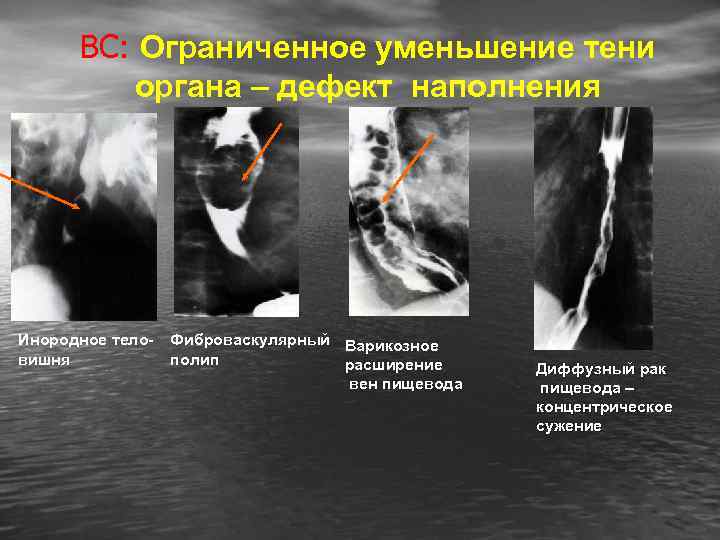

ВС: Ограниченное уменьшение тени органа – дефект наполнения Инородное теловишня Фиброваскулярный Варикозное полип расширение вен пищевода Диффузный рак пищевода – концентрическое сужение

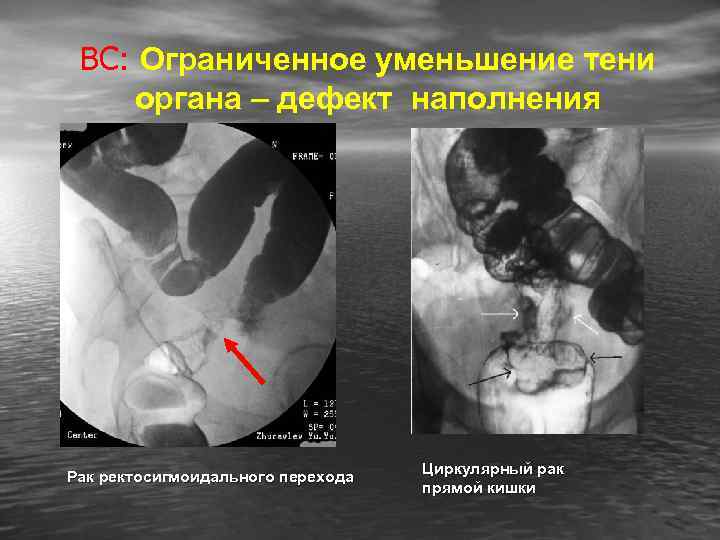

ВС: Ограниченное уменьшение тени органа – дефект наполнения Рак ректосигмоидального перехода Циркулярный рак прямой кишки

УЗ-диагностика опухоли желудка Сонограмма желудка, поперечный срез. Опухоль желудка – утолщение стенки.

Рентгенологические методы исследования ГБС. • Обзорная рентгенография • Оральная холецистография • Вв холецистография –холеграфия • Операционная холангиография • Фистулография • Чрезкожная чрезпеченочная холецистохолангиография • Эндоскопическая ретроградная холангиография • Целиакография • Портография • КТ

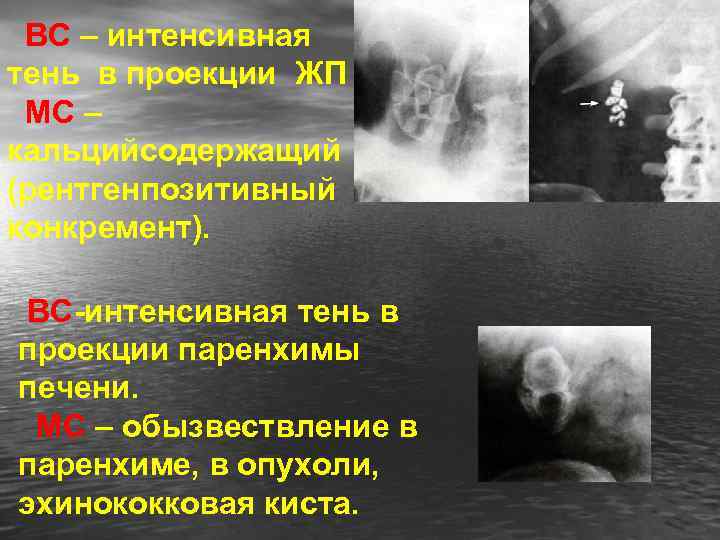

ВС – интенсивная тень в проекции ЖП МС – кальцийсодержащий (рентгенпозитивный конкремент). ВС-интенсивная тень в проекции паренхимы печени. МС – обызвествление в паренхиме, в опухоли, эхинококковая киста.

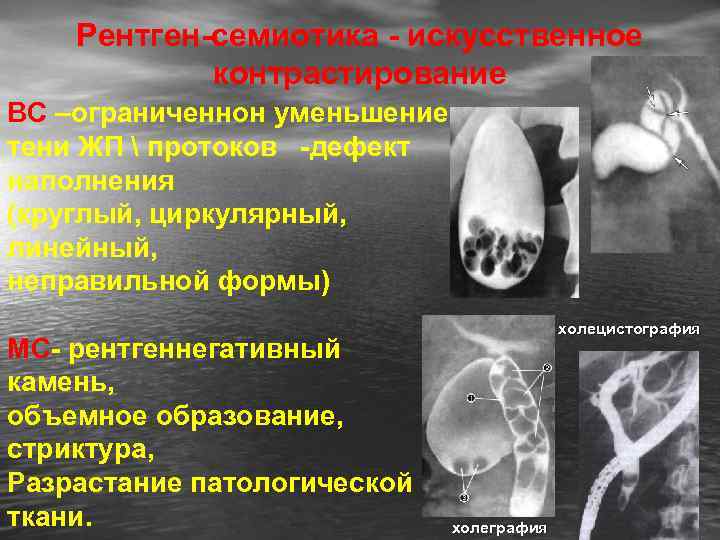

Рентген-семиотика - искусственное контрастирование ВС –ограниченнон уменьшение тени ЖП протоков -дефект наполнения (круглый, циркулярный, линейный, неправильной формы) МС- рентгеннегативный камень, объемное образование, стриктура, Разрастание патологической ткани. холецистография холеграфия

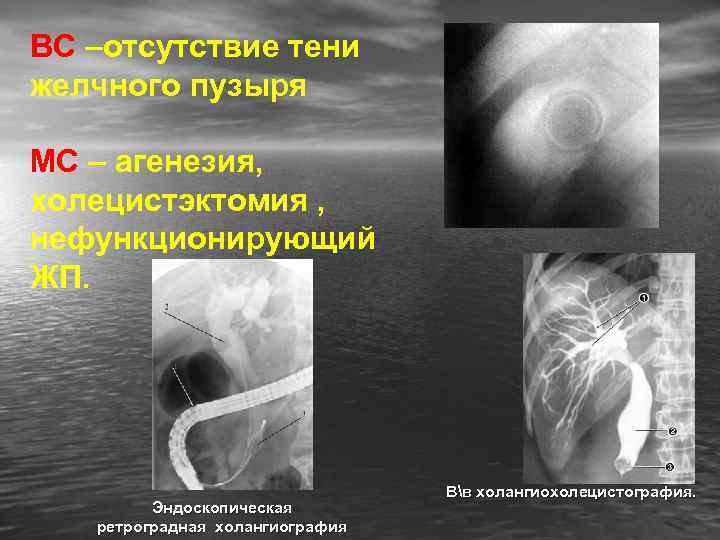

ВС –отсутствие тени желчного пузыря МС – агенезия, холецистэктомия , нефункционирующий ЖП. Эндоскопическая ретроградная холангиография Вв холангиохолецистография.

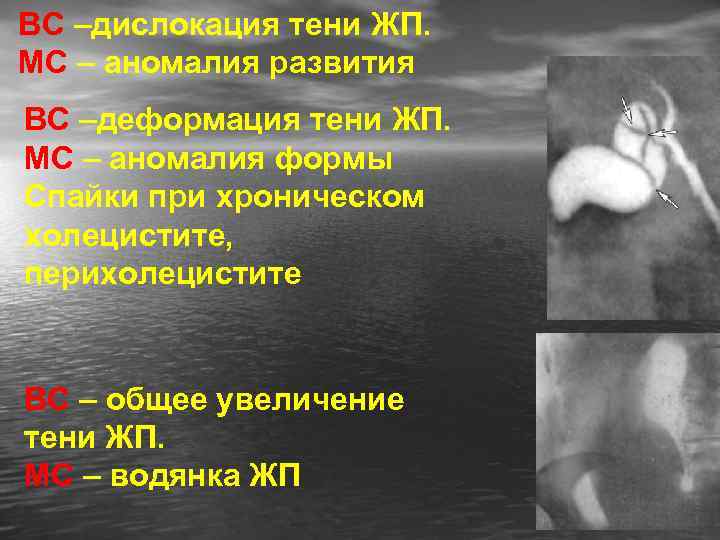

ВС –дислокация тени ЖП. МС – аномалия развития ВС –деформация тени ЖП. МС – аномалия формы Спайки при хроническом холецистите, перихолецистите ВС – общее увеличение тени ЖП. МС – водянка ЖП

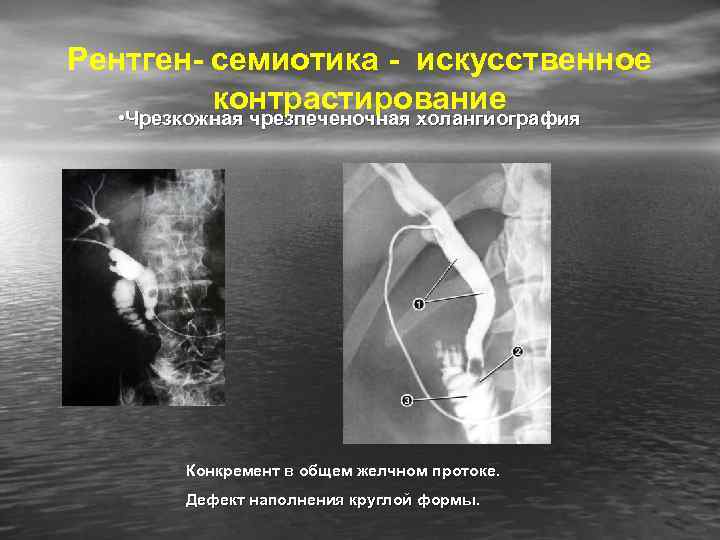

Рентген- семиотика - искусственное контрастирование • Чрезкожная чрезпеченочная холангиография Конкремент в общем желчном протоке. Дефект наполнения круглой формы.

КТ-семиотика Форма, размеры, положение, контуры печени. Локализация участков поражения, их количество, денсивность (изо-, гипер-, гетеро-), форма, размеры, контуры, структура, состояние окружающих органов.

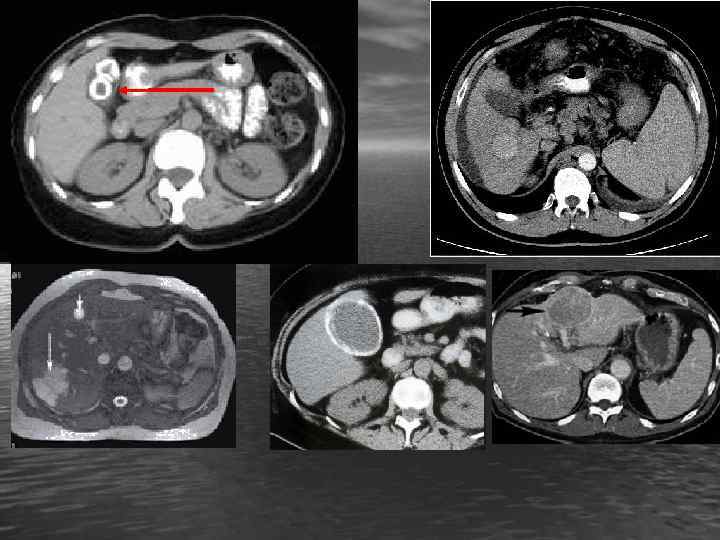

КТ- семиотика ВС – гиперденсивный очаг в проекции печени и или ЖП МС – опухоль, камень (рентгенпозитивный конкремент), метастазы, обызвествление

ВС: Гиподенсивный участок в паренхиме или в ЖП МС: опухоль, киста, паразиты (альвеококк, эхинокок), метастазы

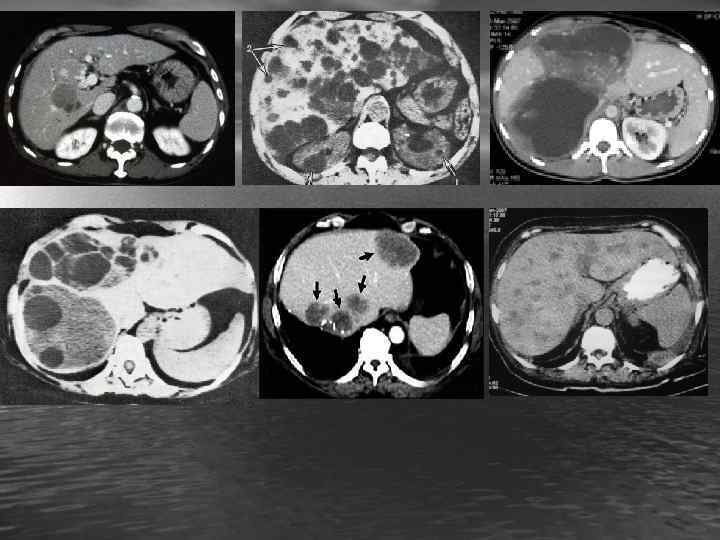

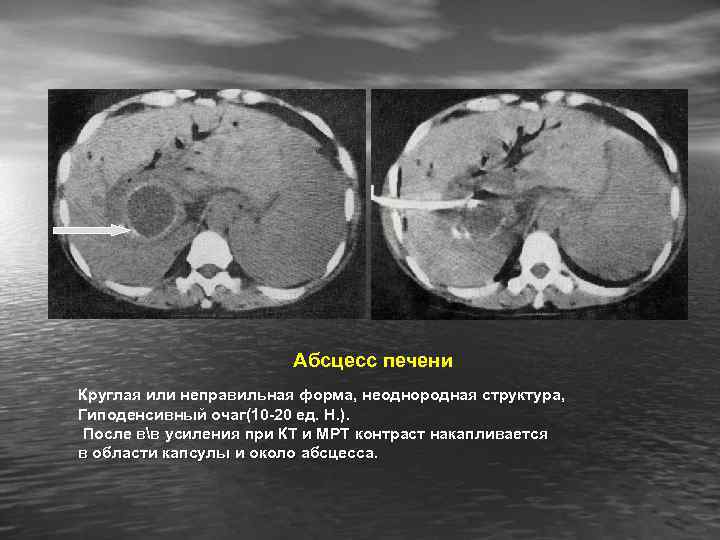

Абсцесс печени Круглая или неправильная форма, неоднородная структура, Гиподенсивный очаг(10 -20 ед. Н. ). После вв усиления при КТ и МРТ контраст накапливается в области капсулы и около абсцесса.

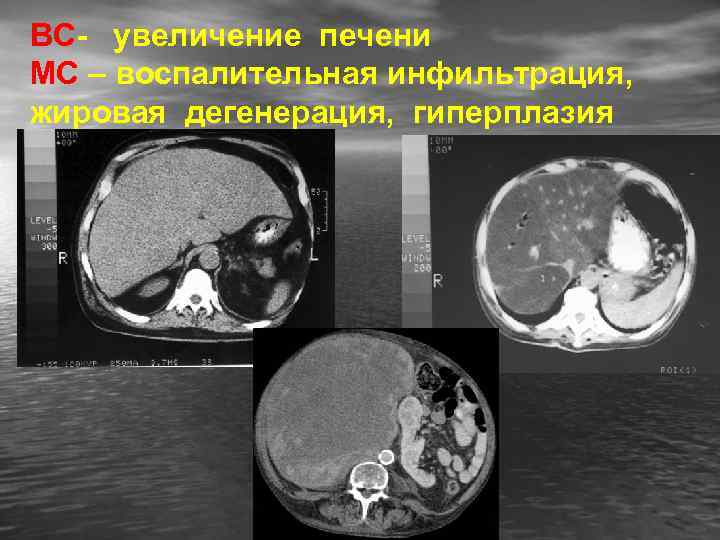

ВС- увеличение печени МС – воспалительная инфильтрация, жировая дегенерация, гиперплазия

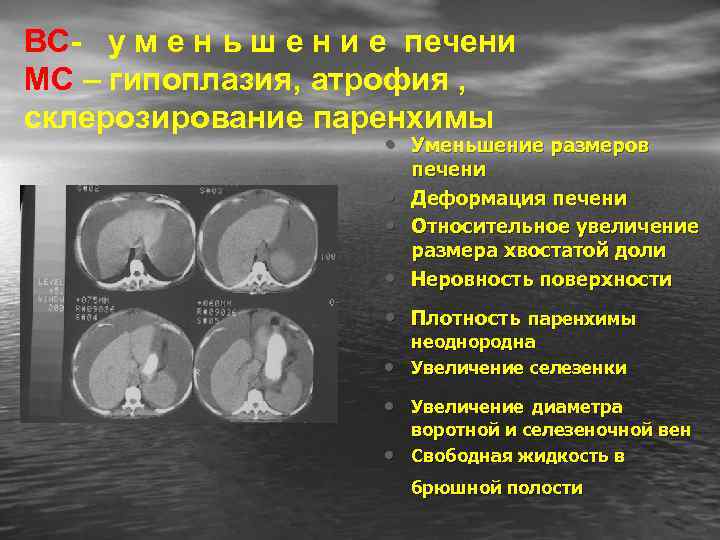

ВС- у м е н ь ш е н и е печени МС – гипоплазия, атрофия , склерозирование паренхимы • Уменьшение размеров • • • печени Деформация печени Относительное увеличение размера хвостатой доли Неровность поверхности • Плотность • паренхимы неоднородна Увеличение селезенки • Увеличение диаметра • воротной и селезеночной вен Свободная жидкость в брюшной полости

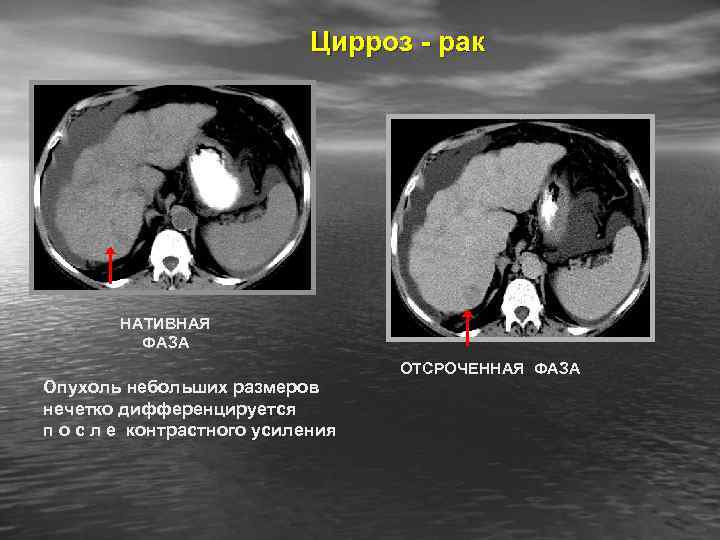

Цирроз - рак НАТИВНАЯ ФАЗА Опухоль небольших размеров нечетко дифференцируется п о с л е контрастного усиления ОТСРОЧЕННАЯ ФАЗА

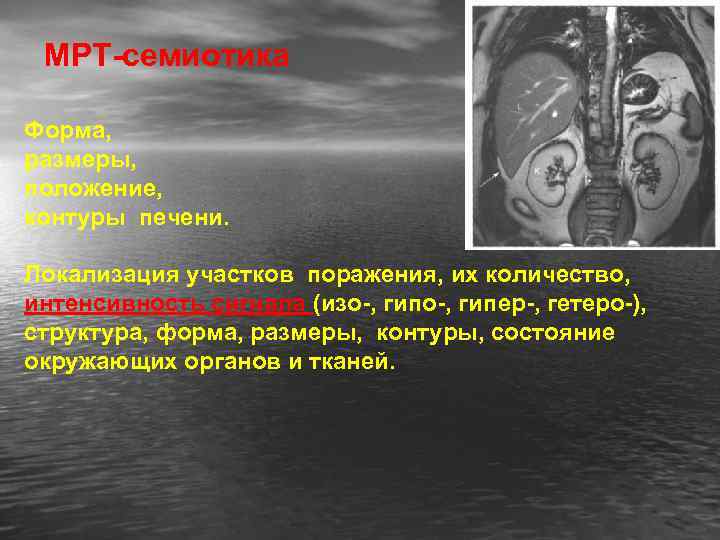

МРТ-семиотика Форма, размеры, положение, контуры печени. Локализация участков поражения, их количество, интенсивность сигнала (изо-, гипер-, гетеро-), структура, форма, размеры, контуры, состояние окружающих органов и тканей.

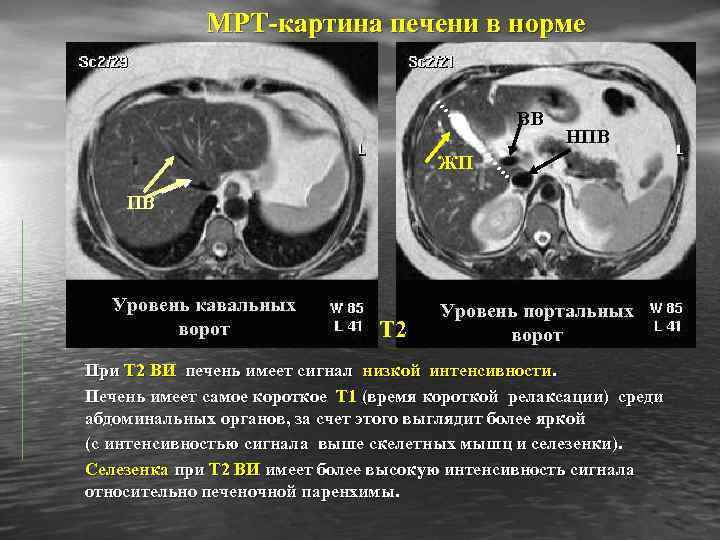

МРТ-картина печени в норме ВВ НПВ ЖП ПВ Уровень кавальных ворот Т 2 Уровень портальных ворот При Т 2 ВИ печень имеет сигнал низкой интенсивности. Печень имеет самое короткое Т 1 (время короткой релаксации) среди абдоминальных органов, за счет этого выглядит более яркой (с интенсивностью сигнала выше скелетных мышц и селезенки). Селезенка при Т 2 ВИ имеет более высокую интенсивность сигнала относительно печеночной паренхимы.

ВС: Гипо- или гиперинтенсивный участок в паренхиме МС: Жидкостное образование (абсцесс, киста), разрастание патологической ткани Т 2 Киста. Т 2 и Т 1 -В/И. Овальное образование с ровными четкими контурами, высоким МР-сигналом в Т 2 и низким в Т 1 -В/И.

ВС: Гетероинтенсивный участок в паренхиме МС: опухоль, mts, эхинококковая киста Т 2 Эхинококковая киста. Т 2 и Т 1 -В/И. Многокамерная киста с неоднородным содержимым и по контуру – участки отсутствия сигнала

МРТ- Очаговые поражения Аденома печени Т 1 Т 2 -В/И Образование с пониженным МР-сигналом в Т 1 -ВИ, повышенным в Т 2 -В/И и наличием капсулы.

МРТ -Очаговые поражения Гепатоцеллюлярный рак А. Т 1 -В/И. Образование правой доли печени с участками некроза. Б. Т 1 -В/И - в/в контраст магневист. Визуализируются внутриопухолевые перегородки (септы)

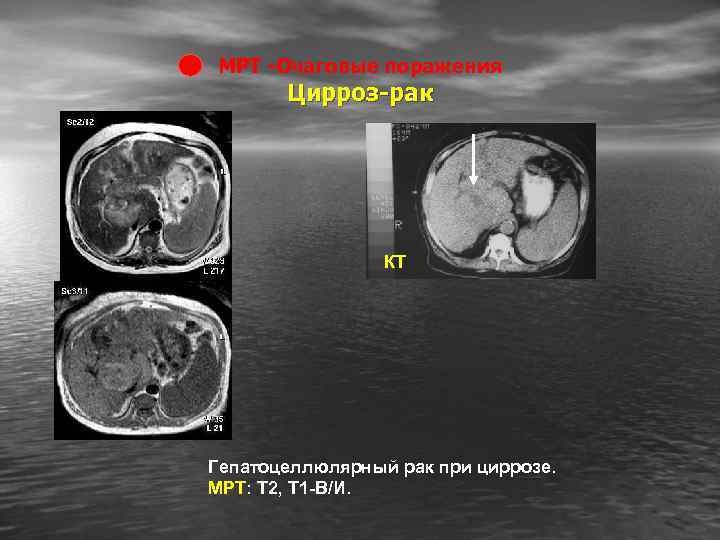

МРТ -Очаговые поражения Цирроз-рак КТ Гепатоцеллюлярный рак при циррозе. МРТ: Т 2, Т 1 -В/И.

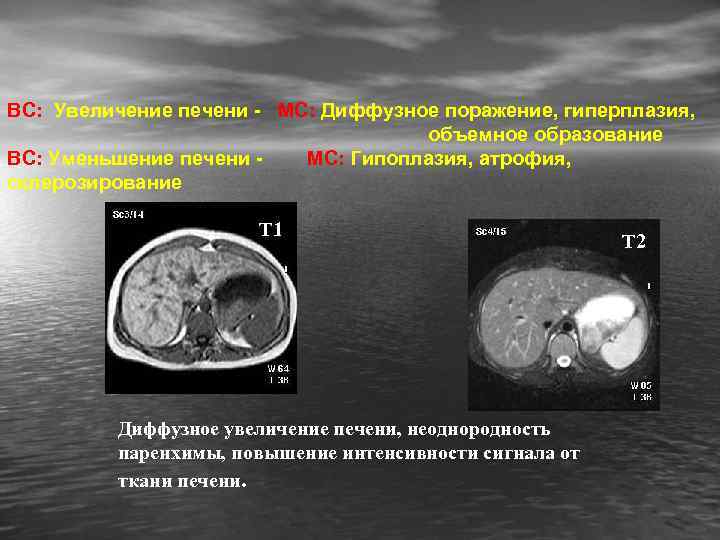

ВС: Увеличение печени - МС: Диффузное поражение, гиперплазия, объемное образование ВС: Уменьшение печени МС: Гипоплазия, атрофия, склерозирование Т 1 Диффузное увеличение печени, неоднородность паренхимы, повышение интенсивности сигнала от ткани печени. Т 2

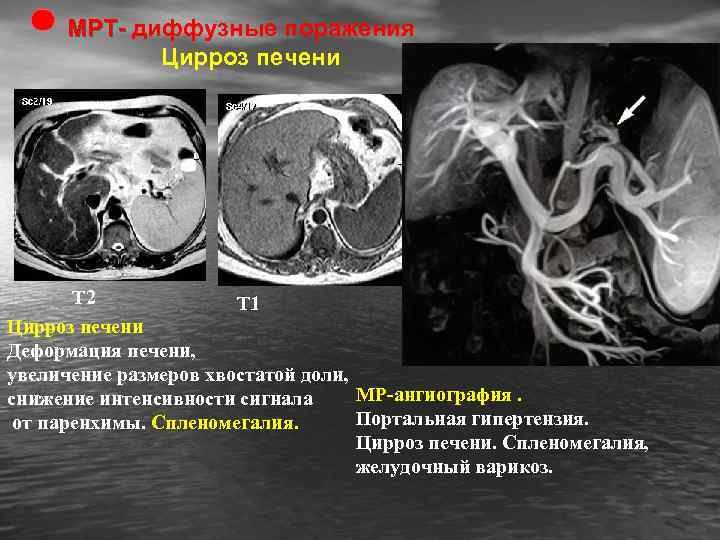

МРТ- диффузные поражения Цирроз печени Т 2 Т 1 Цирроз печени Деформация печени, увеличение размеров хвостатой доли, МР-ангиография. снижение интенсивности сигнала Портальная гипертензия. от паренхимы. Спленомегалия. Цирроз печени. Спленомегалия, желудочный варикоз.

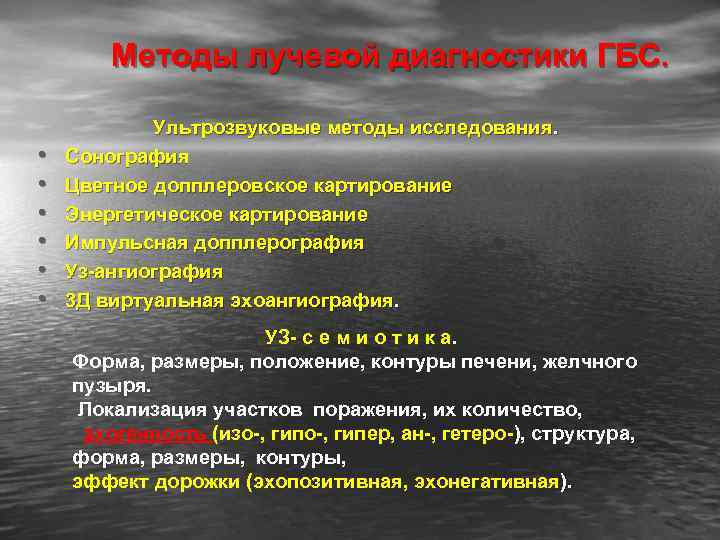

Методы лучевой диагностики ГБС. • • • Ультрозвуковые методы исследования. Сонография Цветное допплеровское картирование Энергетическое картирование Импульсная допплерография Уз-ангиография 3 Д виртуальная эхоангиография. УЗ- с е м и о т и к а. Форма, размеры, положение, контуры печени, желчного пузыря. Локализация участков поражения, их количество, эхогенность (изо-, гипер, ан-, гетеро-), структура, форма, размеры, контуры, эффект дорожки (эхопозитивная, эхонегативная).

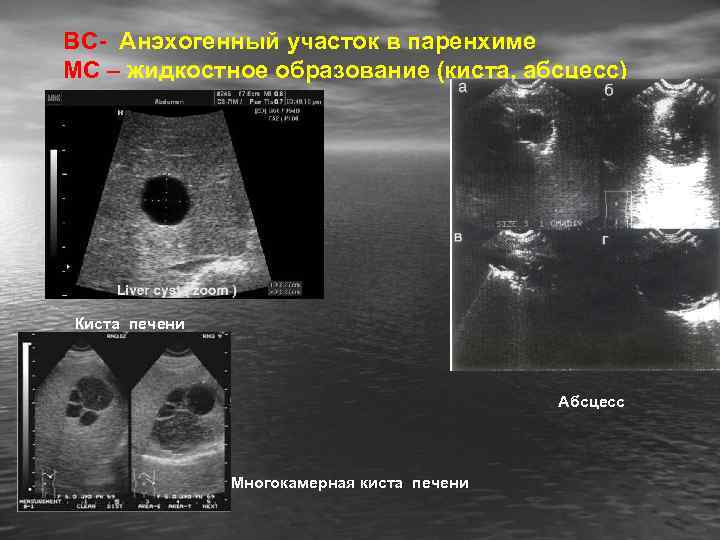

ВС- Анэхогенный участок в паренхиме МС – жидкостное образование (киста, абсцесс) Киста печени Абсцесс Многокамерная киста печени

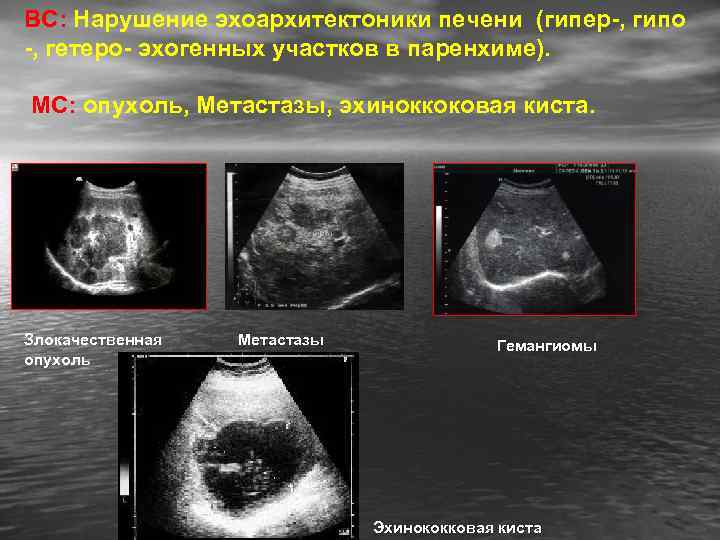

ВС: Нарушение эхоархитектоники печени (гипер-, гипо -, гетеро- эхогенных участков в паренхиме). МС: опухоль, Метастазы, эхиноккоковая киста. Злокачественная опухоль Метастазы Гемангиомы Эхинококковая киста

ВС: Диффузное поражение печени МС: Жировое перерождение , воспаление, отек паренхимы, разрастание соединительной ткани Острый гепатит Неравномерное понижение эхогенности паренхимы, слабо выраженная неоднородность структуры. Хронический гепатит. Неравномерное повышение эхогенности паренхимы, зернистость структуры, обеднение сосудистого рисунка, без существенного ослабления в глубоких отделах правой доли печени.

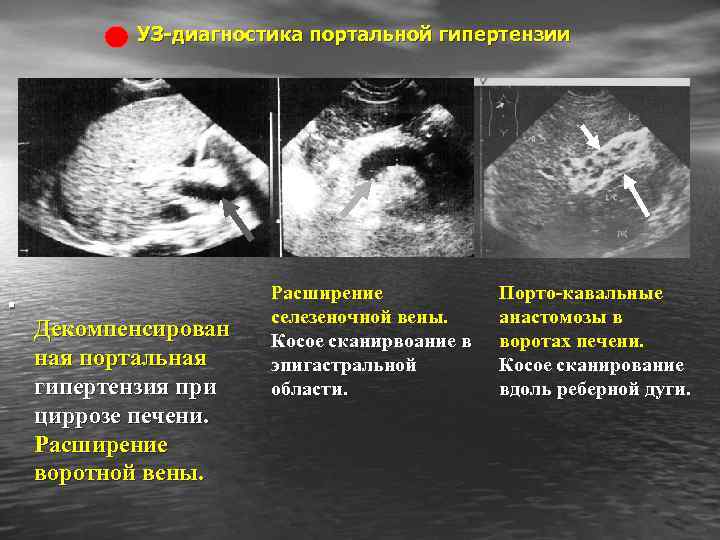

УЗ-диагностика портальной гипертензии . Декомпенсирован ная портальная гипертензия при циррозе печени. Расширение воротной вены. Расширение селезеночной вены. Косое сканирвоание в эпигастральной области. Порто-кавальные анастомозы в воротах печени. Косое сканирование вдоль реберной дуги.

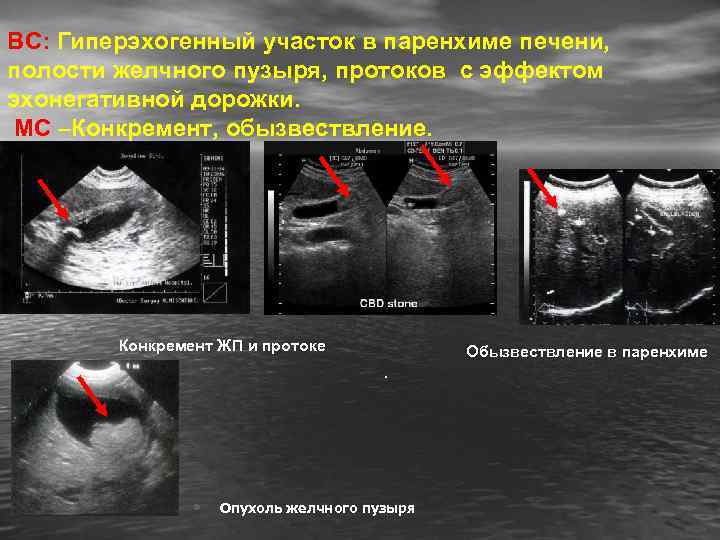

ВС: Гиперэхогенный участок в паренхиме печени, полости желчного пузыря, протоков с эффектом эхонегативной дорожки. МС –Конкремент, обызвествление. Конкремент ЖП и протоке Обызвествление в паренхиме. • Опухоль желчного пузыря

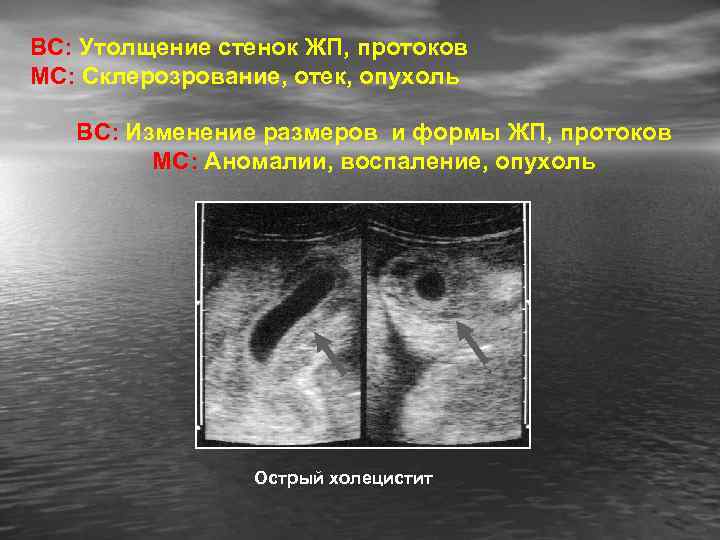

ВС: Утолщение стенок ЖП, протоков МС: Склерозрование, отек, опухоль ВС: Изменение размеров и формы ЖП, протоков МС: Аномалии, воспаление, опухоль Острый холецистит

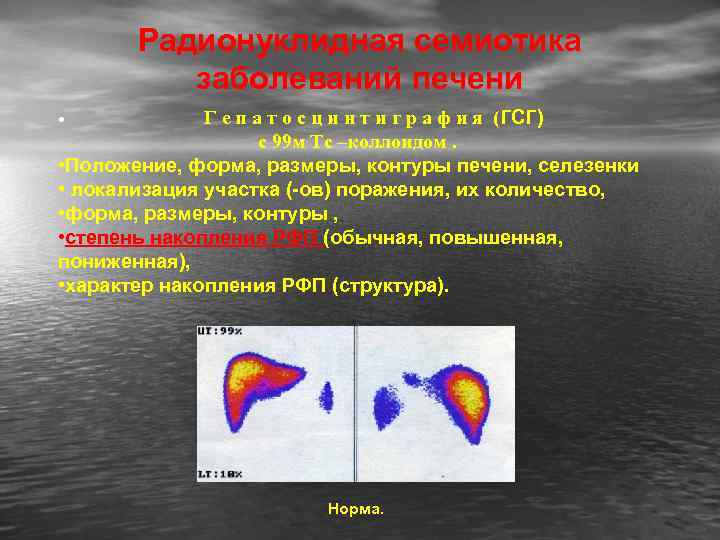

Радионуклидная семиотика заболеваний печени Г е п а т о с ц и н т и г р а ф и я (ГСГ) с 99 м Тс –коллоидом. • Положение, форма, размеры, контуры печени, селезенки • локализация участка (-ов) поражения, их количество, • форма, размеры, контуры , • степень накопления РФП (обычная, повышенная, пониженная), • характер накопления РФП (структура). • Норма.

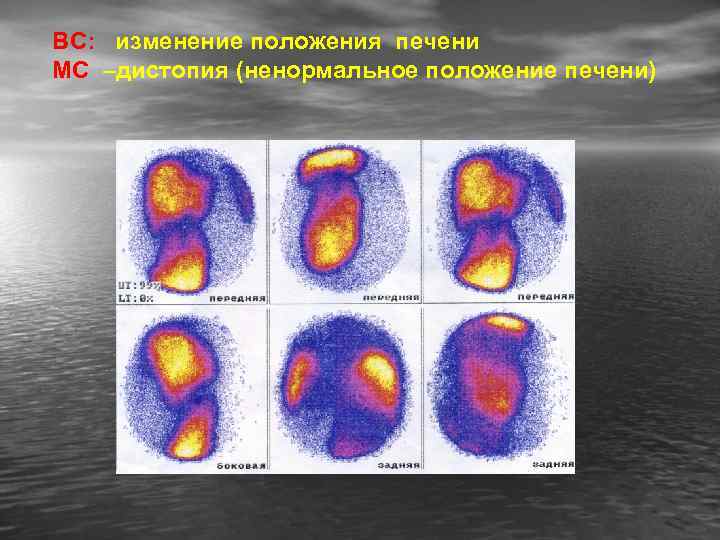

ВС: изменение положения печени МС –дистопия (ненормальное положение печени)

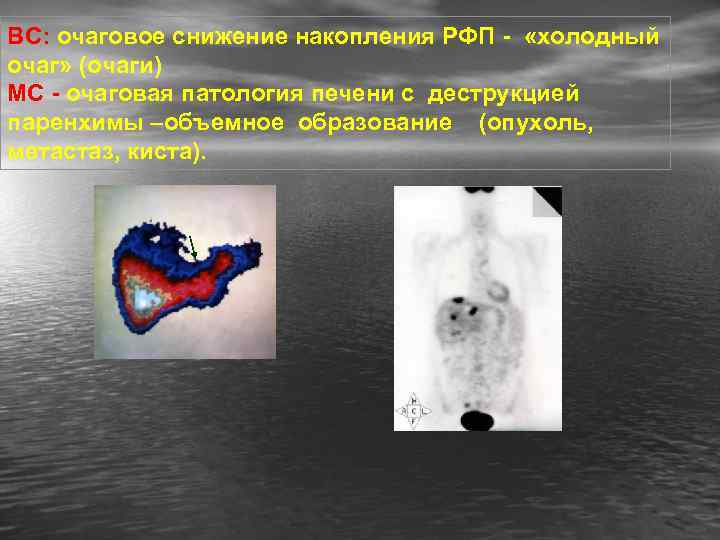

ВС: очаговое снижение накопления РФП - «холодный очаг» (очаги) МС - очаговая патология печени с деструкцией паренхимы –объемное образование (опухоль, метастаз, киста).

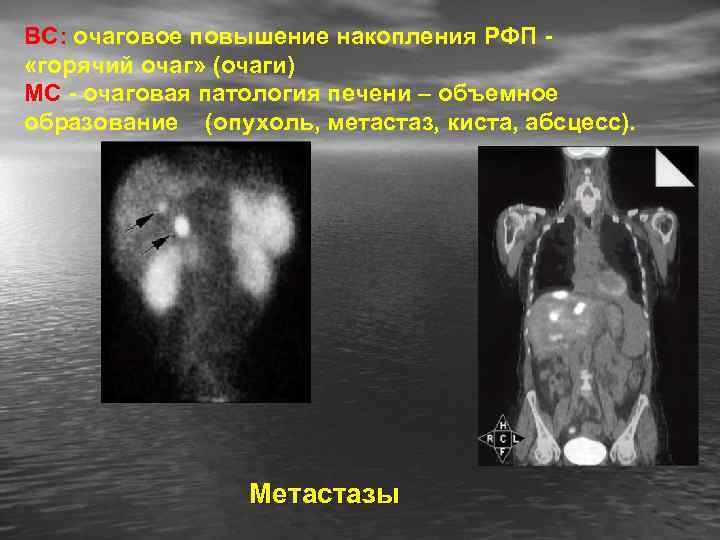

ВС: очаговое повышение накопления РФП «горячий очаг» (очаги) МС - очаговая патология печени – объемное образование (опухоль, метастаз, киста, абсцесс). Метастазы

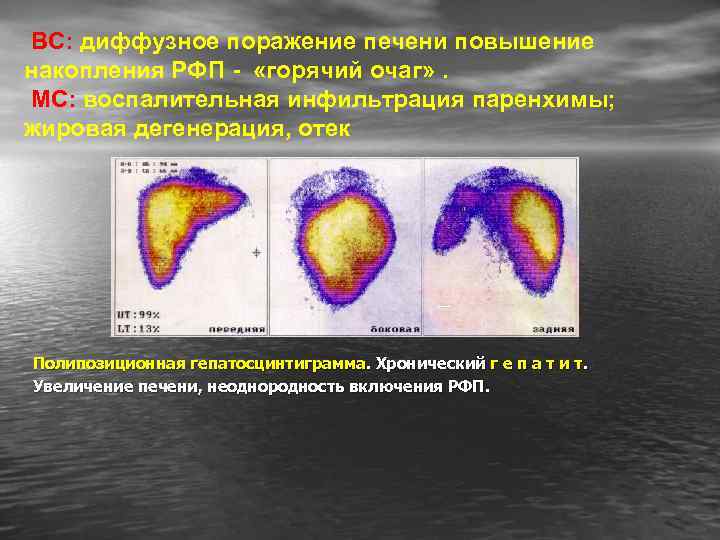

ВС: диффузное поражение печени повышение накопления РФП - «горячий очаг» . МС: воспалительная инфильтрация паренхимы; жировая дегенерация, отек Полипозиционная гепатосцинтиграмма. Хронический г е п а т и т. Увеличение печени, неоднородность включения РФП.

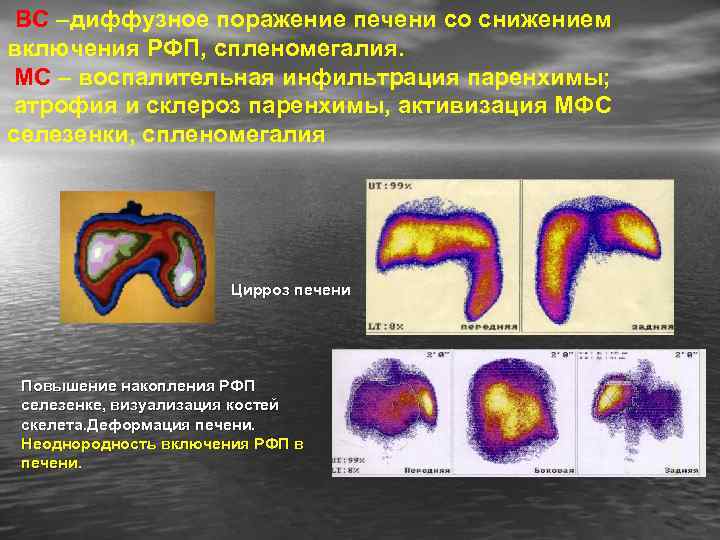

ВС –диффузное поражение печени со снижением включения РФП, спленомегалия. МС – воспалительная инфильтрация паренхимы; атрофия и склероз паренхимы, активизация МФС селезенки, спленомегалия Цирроз печени Повышение накопления РФП селезенке, визуализация костей скелета. Деформация печени. . Неоднородность включения РФП в печени.

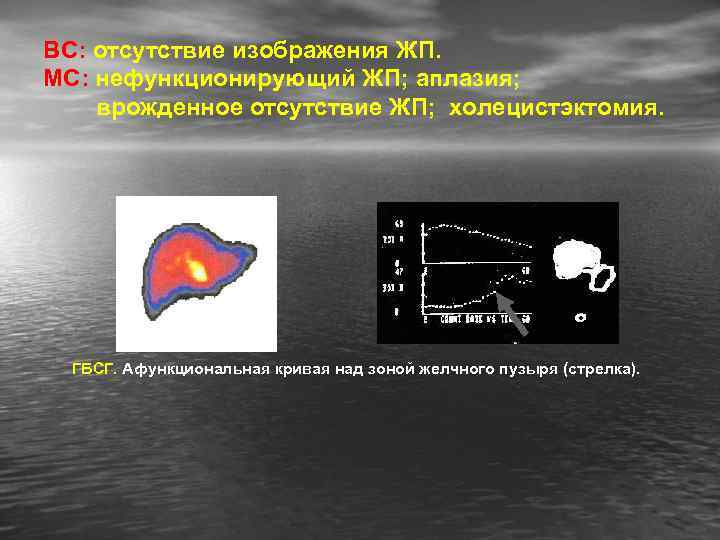

ВС: отсутствие изображения ЖП. МС: нефункционирующий ЖП; аплазия; врожденное отсутствие ЖП; холецистэктомия. ГБСГ. Афункциональная кривая над зоной желчного пузыря (стрелка).

Выбор наиболее информативных методов лучевого исследования пациентов с патологией ГБС • • Сонография, КТ, МРТ Гепатосцинтиграфия (ГСГ) Гепатобилисцинтиграфия (ГБСГ) УЗД, ГСГ • УЗД, холеграфия • Холеграфия, сонография, • • • ГБСГ ЧЧХХГ, МР-ХХГ Целиакография портография, контрастная МР-ангиография оценка морфологии органов оценка функции МФС печени желчевыделительная функция печени диагностика диффузных поражений печени диагностика ЖКБ, аномалия развития ЖП оценка моторики ЖП оценка расширенных ЖП оценка системы печеночных сосудов
