Лучевая диагностика заболеваний позвоночника и позвоночного канала Часть 2 К. м. н. А. В. Шумаков Версия 27. 02. 03

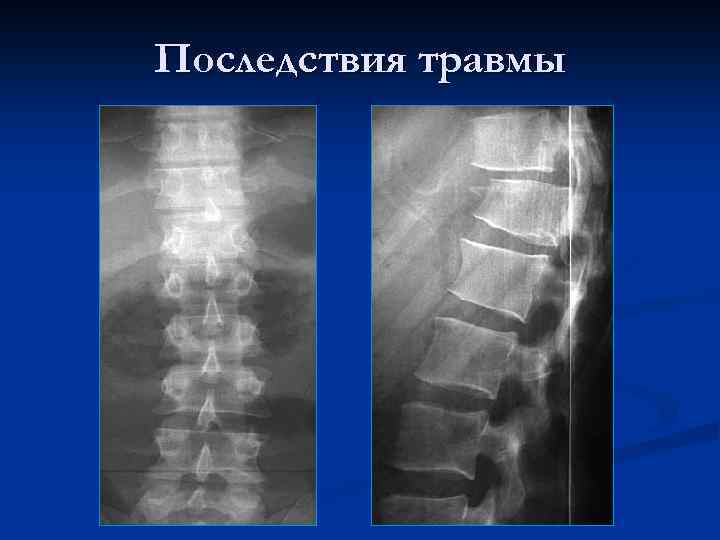

Последствия травмы

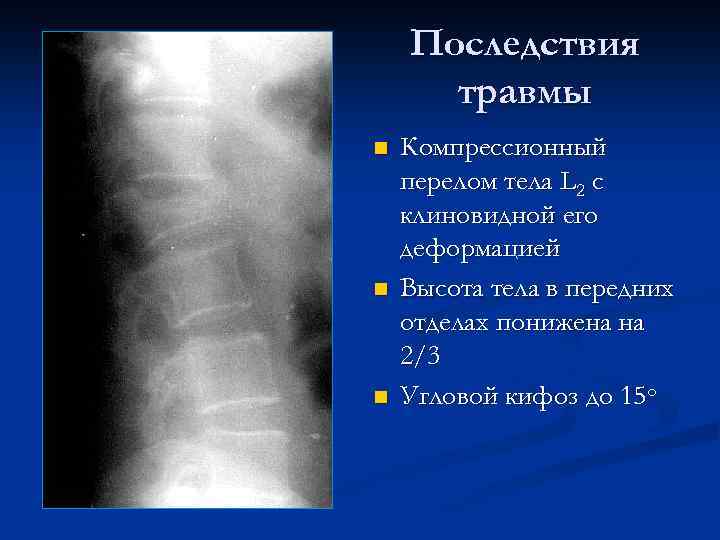

Последствия травмы n n n Компрессионный перелом тела L 2 с клиновидной его деформацией Высота тела в передних отделах понижена на 2/3 Угловой кифоз до 15 о

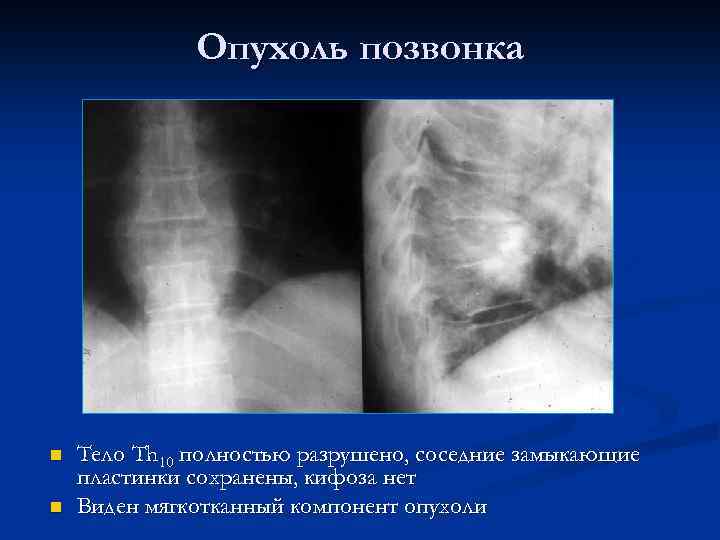

Опухоль позвонка n n Тело Th 10 полностью разрушено, соседние замыкающие пластинки сохранены, кифоза нет Виден мягкотканный компонент опухоли

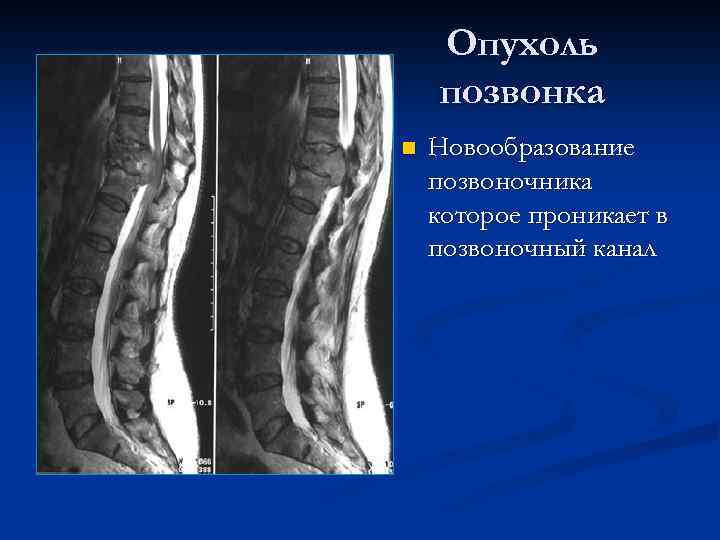

Опухоль позвонка n Новообразование позвоночника которое проникает в позвоночный канал

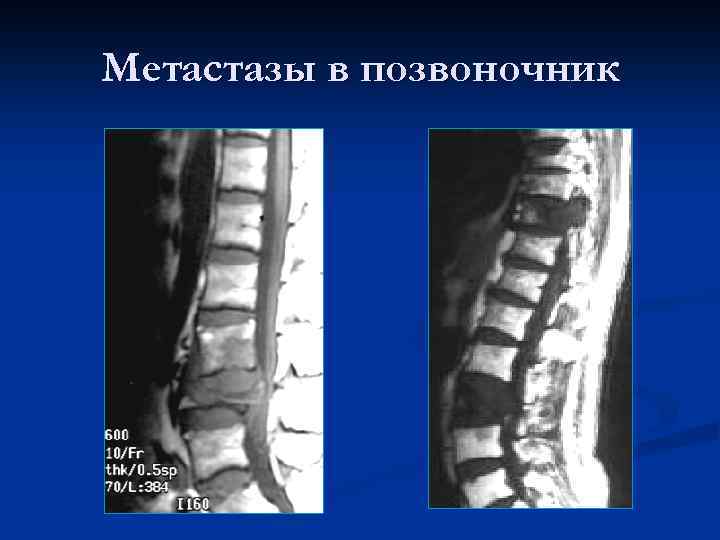

Метастазы в позвоночник

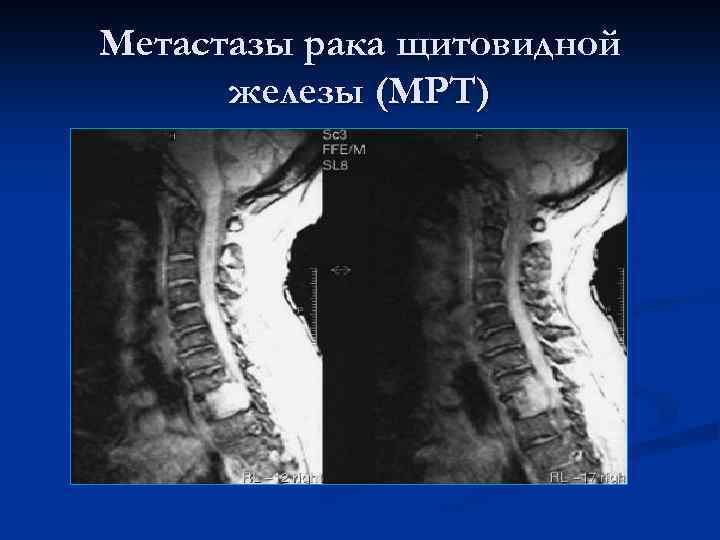

Метастазы рака щитовидной железы (МРТ)
Поромаляция n n n «Рыбьи» позвонки + компрессионный перелом Равномерная вдавленность тел всех позвонков – свидетельство их пластической деформации при остемаляции На этом фоне + компрессия тела L 4 – сочетание маляции и остеопороза – поромаляция

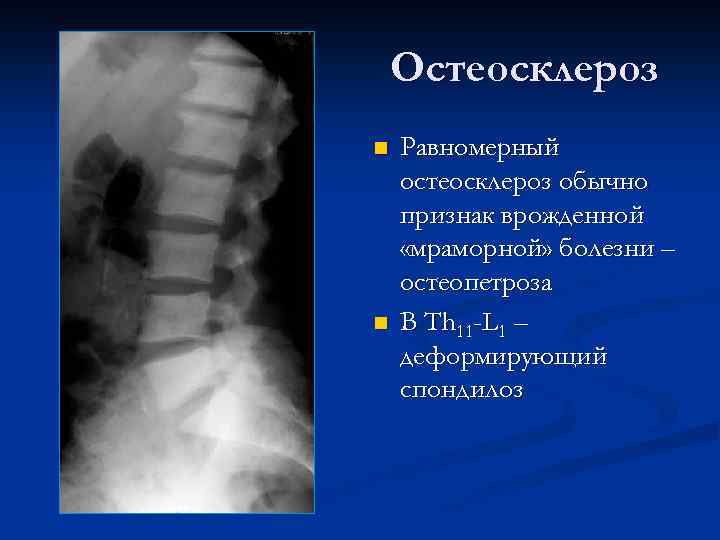

Остеосклероз n n Равномерный остеосклероз обычно признак врожденной «мраморной» болезни – остеопетроза В Th 11 -L 1 – деформирующий спондилоз

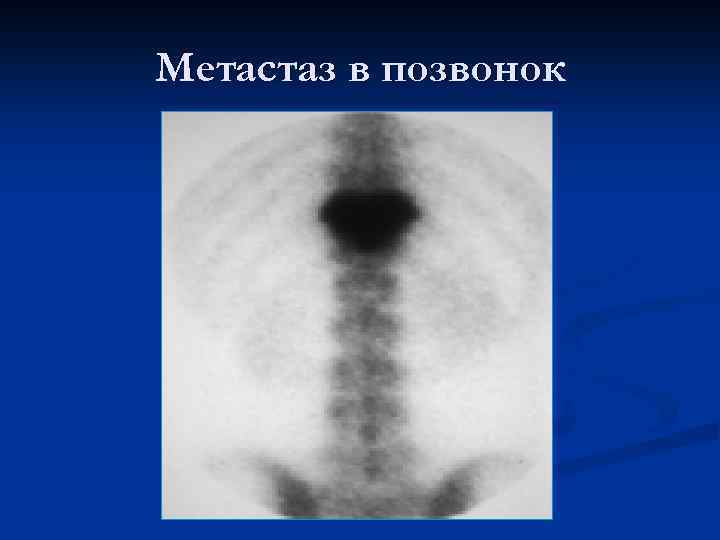

Метастаз в позвонок
Болезнь Бехтерева + перелом n n Полное обызвествление продольной связки позвоночника, анкилоз всех суставов Перелом позвоночника на уровне диска C 6 -7, угловой лордоз

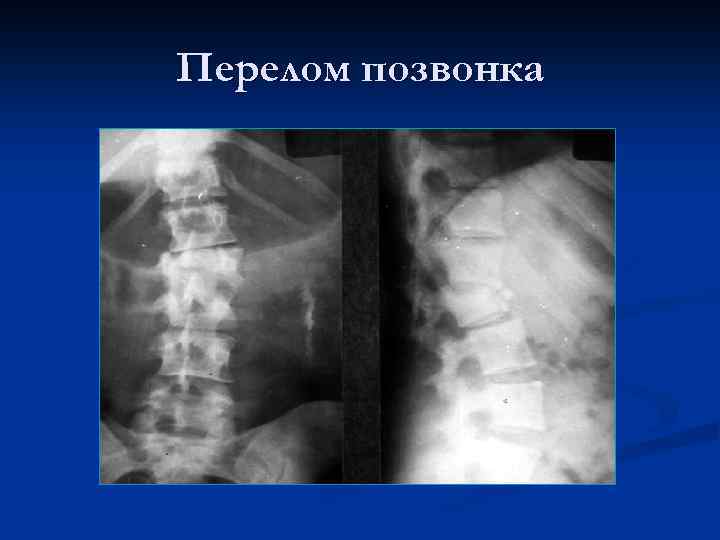

Перелом позвонка

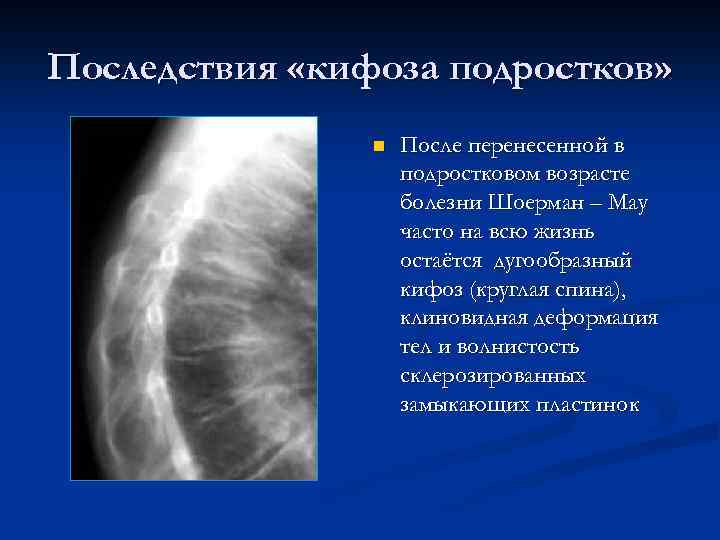

Последствия «кифоза подростков» n После перенесенной в подростковом возрасте болезни Шоерман – Мау часто на всю жизнь остаётся дугообразный кифоз (круглая спина), клиновидная деформация тел и волнистость склерозированных замыкающих пластинок
Перфорация пищевода n При перфорации пищевода – газ и контрастное вещество в предпозвоночных мягких тканях

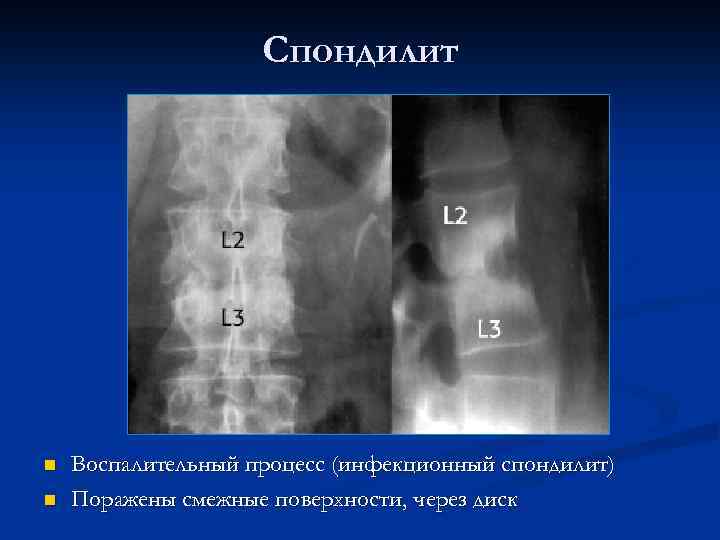

Спондилит n n Воспалительный процесс (инфекционный спондилит) Поражены смежные поверхности, через диск
Туберкулезный спондилит

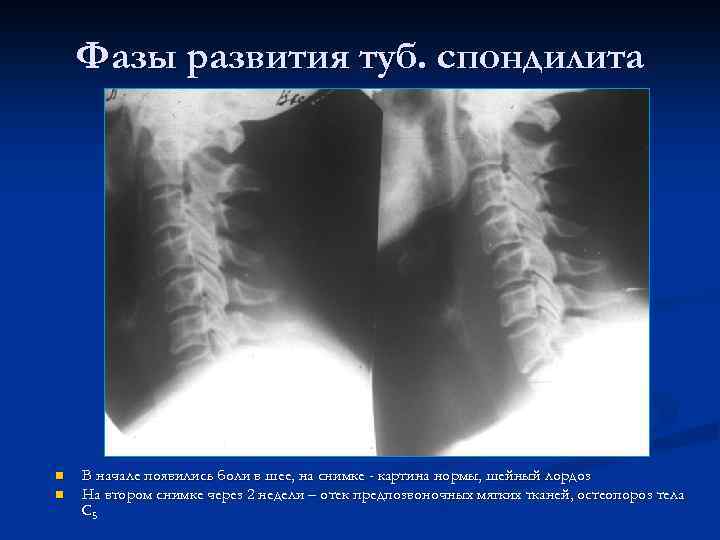

Фазы развития туб. спондилита n n В начале появились боли в шее, на снимке - картина нормы, шейный лордоз На втором снимке через 2 недели – отек предпозвоночных мягких тканей, остеопороз тела C 5

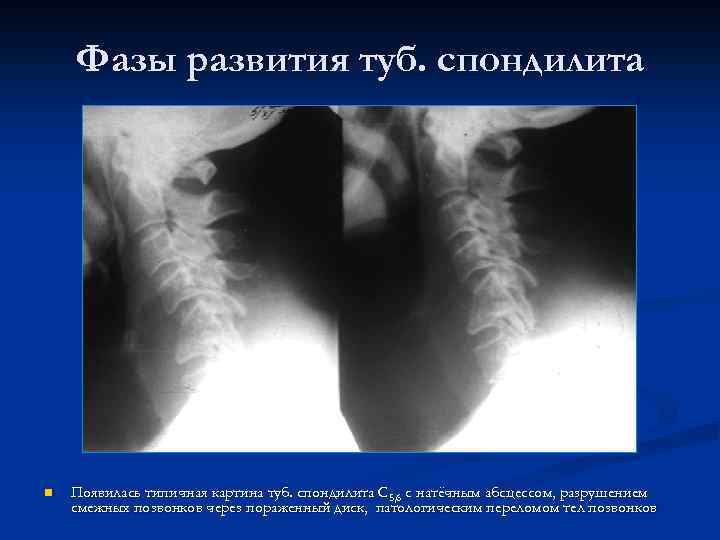

Фазы развития туб. спондилита n Появилась типичная картина туб. спондилита С 5, 6 с натёчным абсцессом, разрушением смежных позвонков через пораженный диск, патологическим переломом тел позвонков

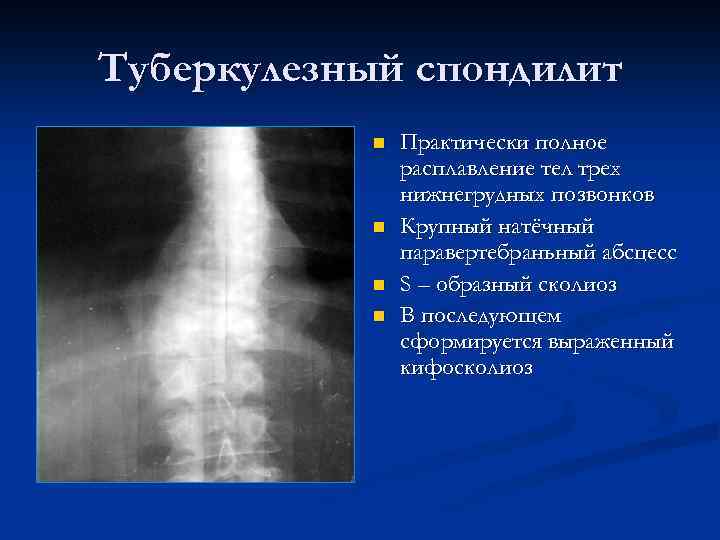

Туберкулезный спондилит n n Практически полное расплавление тел трех нижнегрудных позвонков Крупный натёчный паравертебраньный абсцесс S – образный сколиоз В последующем сформируется выраженный кифосколиоз
Спондилит

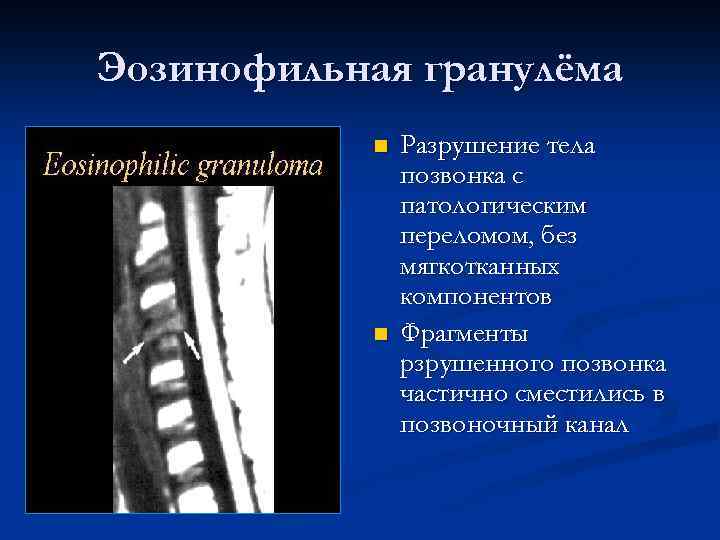

Эозинофильная гранулёма n n Разрушение тела позвонка с патологическим переломом, без мягкотканных компонентов Фрагменты рзрушенного позвонка частично сместились в позвоночный канал

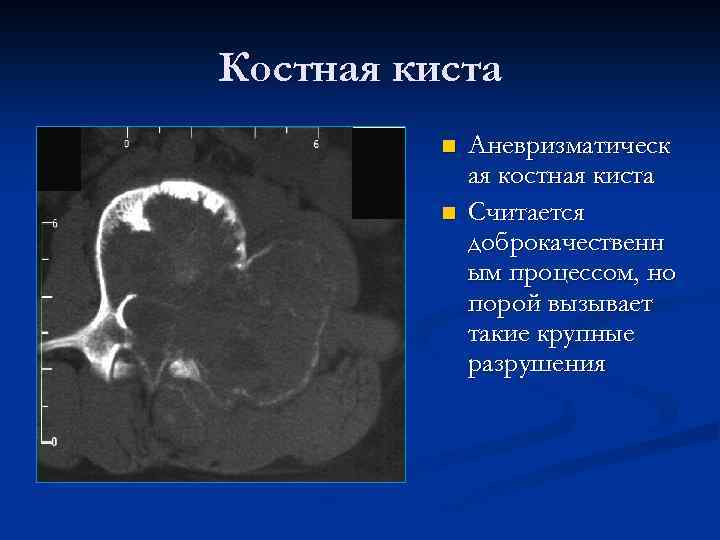

Костная киста n n Аневризматическ ая костная киста Считается доброкачественн ым процессом, но порой вызывает такие крупные разрушения
Пулевое ранение позвоночника

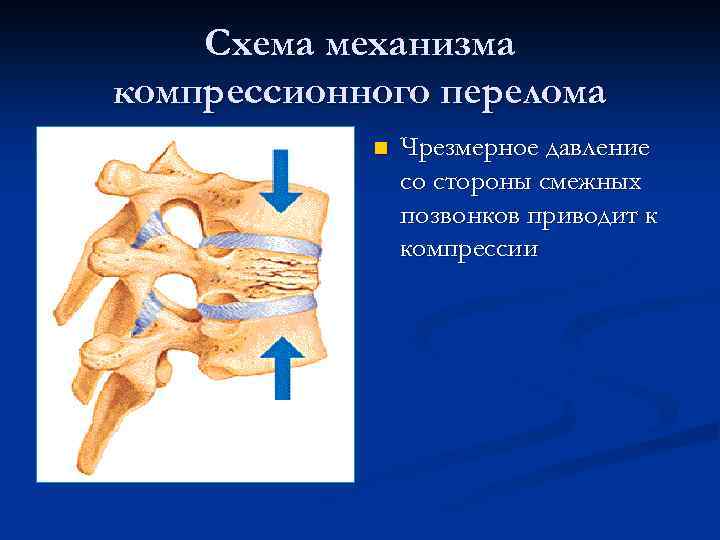

Схема механизма компрессионного перелома n Чрезмерное давление со стороны смежных позвонков приводит к компрессии

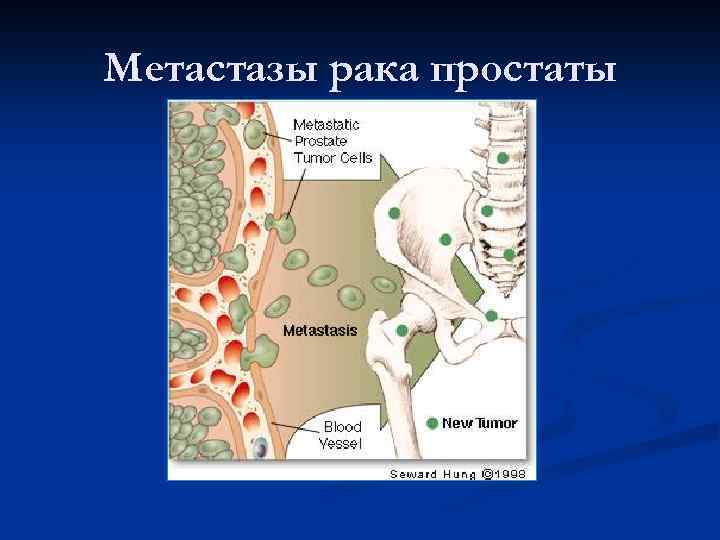

Метастазы рака простаты

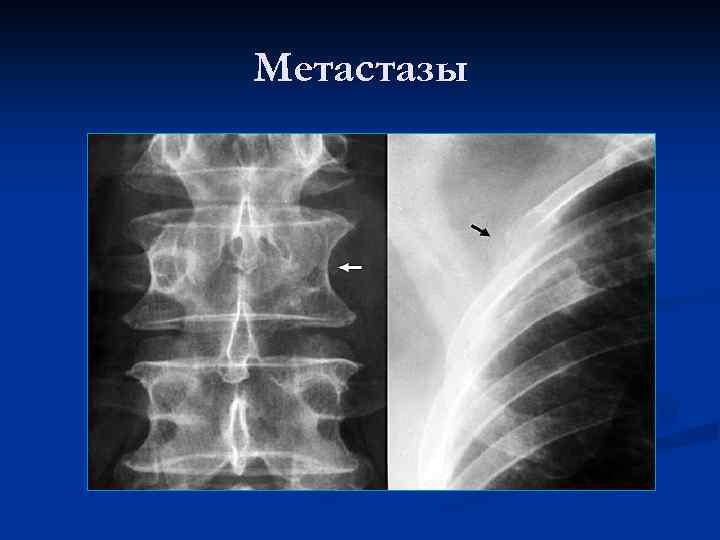

Метастазы
Гемангиома позвонка n На МРТ пораженный позвонок резко выделяется, за счет большего содержания в нем жидкой крови, чем в соседних позвонках

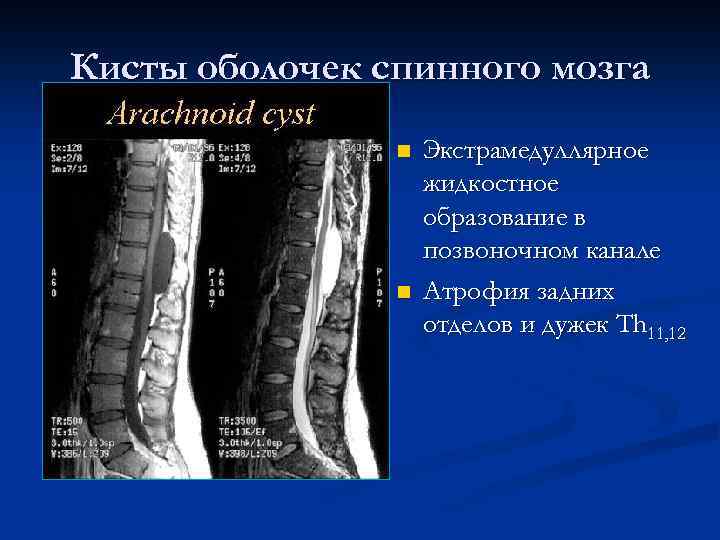

Кисты оболочек спинного мозга n n Экстрамедуллярное жидкостное образование в позвоночном канале Атрофия задних отделов и дужек Th 11, 12

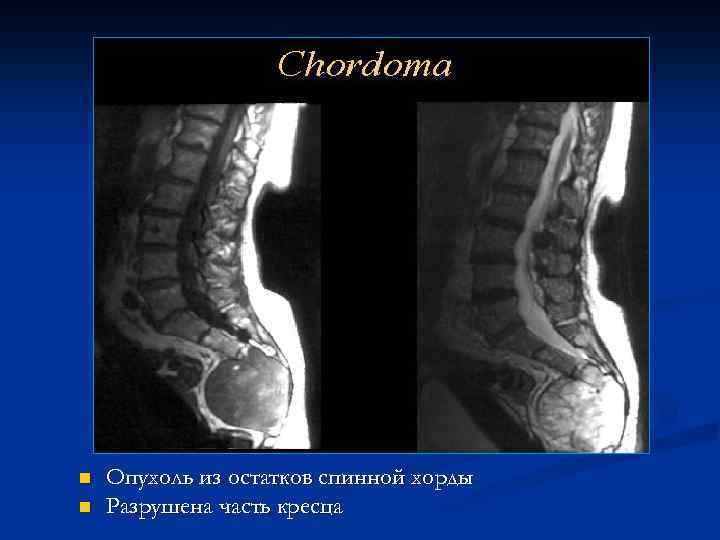

n n Опухоль из остатков спинной хорды Разрушена часть кресца

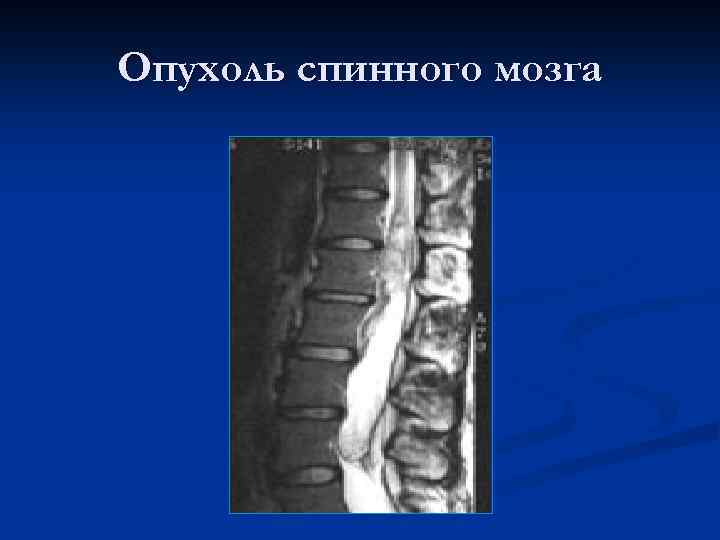

Опухоль спинного мозга
Опухоль оболочек спинного мозга
Перелом тела С 2
Бласические метастазы
Метастазы
Рыбьи позвонки

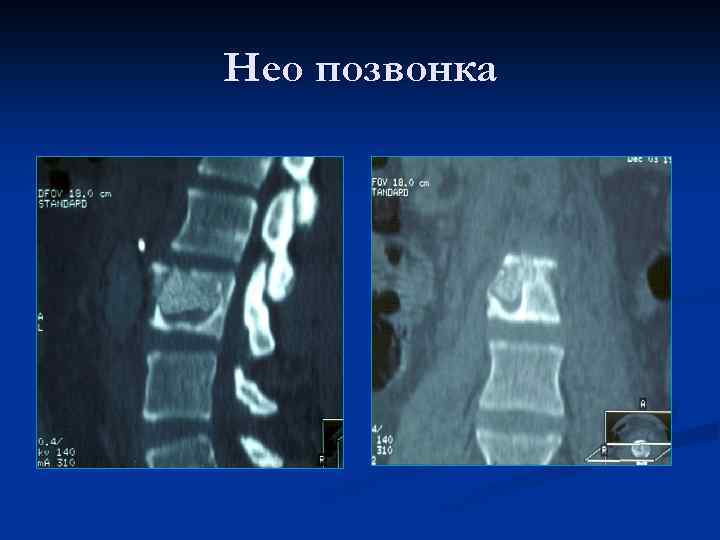

Нео позвонка

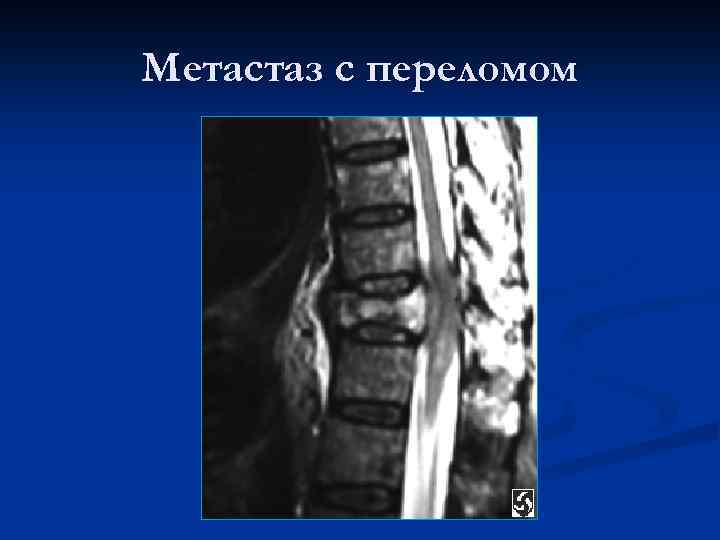

Метастаз с переломом

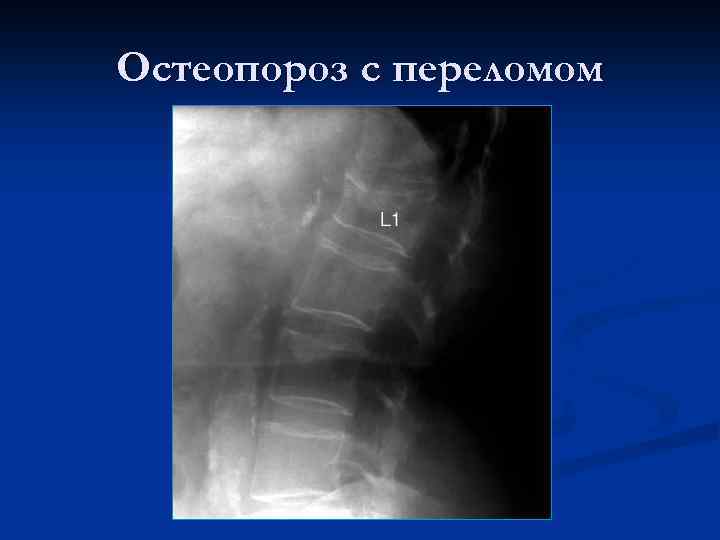

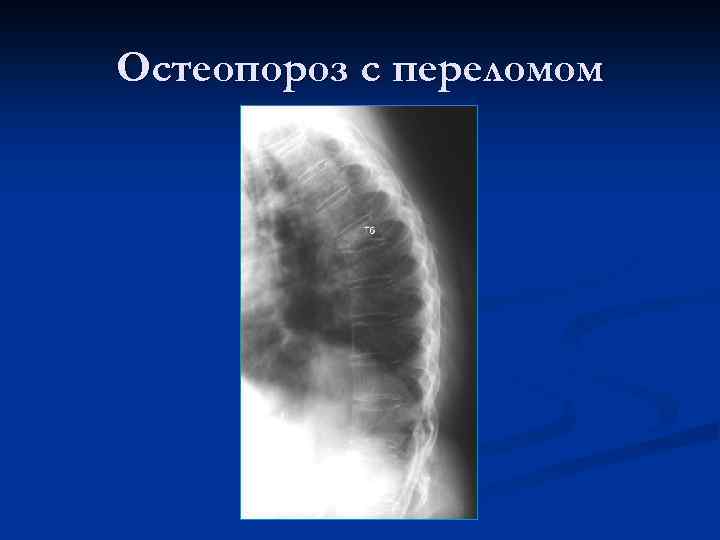

Остеопороз с переломом
Остеопороз с переломом

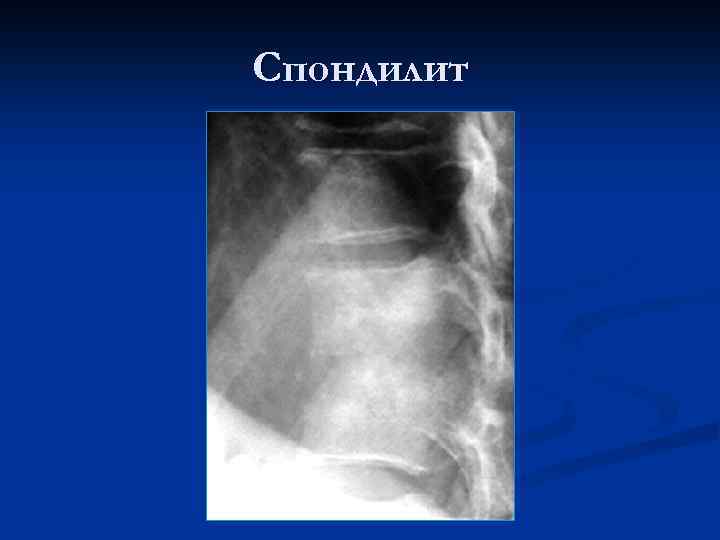

Спондилит

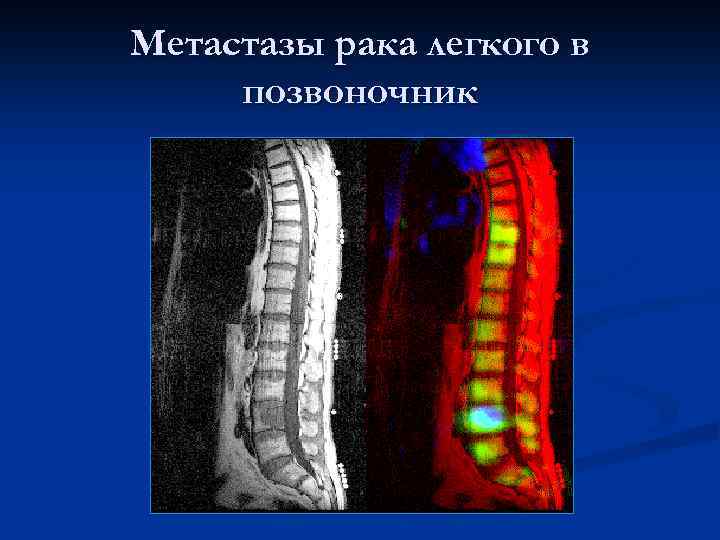

Метастазы рака легкого в позвоночник

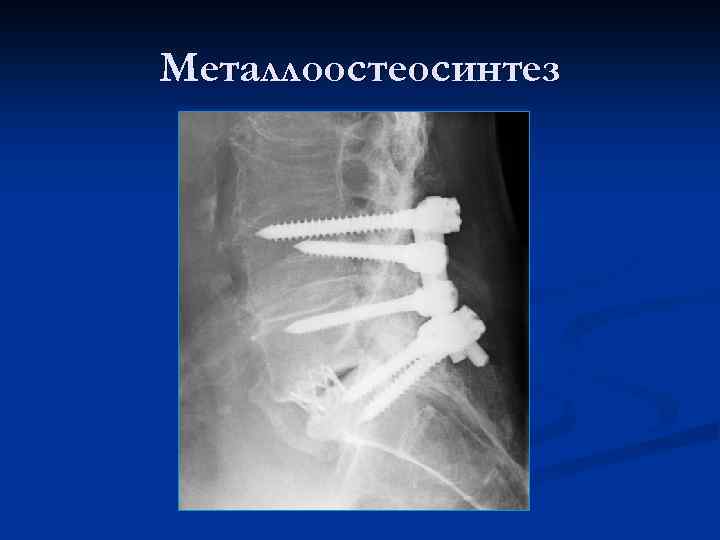

Металлоостеосинтез

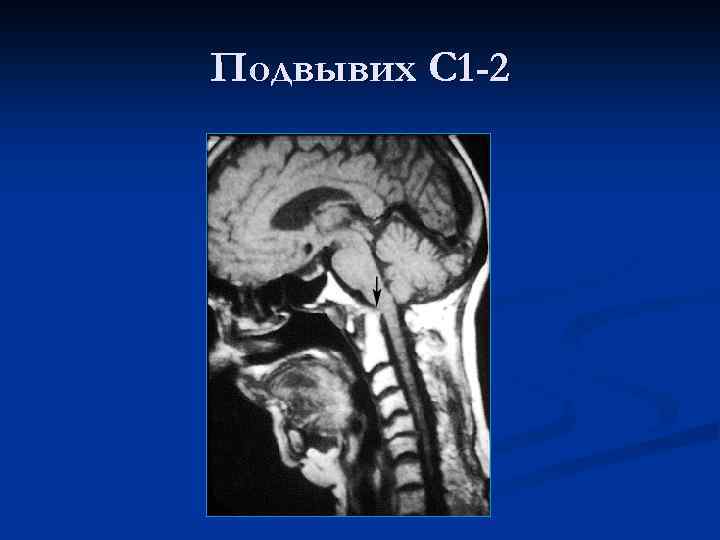

Подвывих С 1 -2

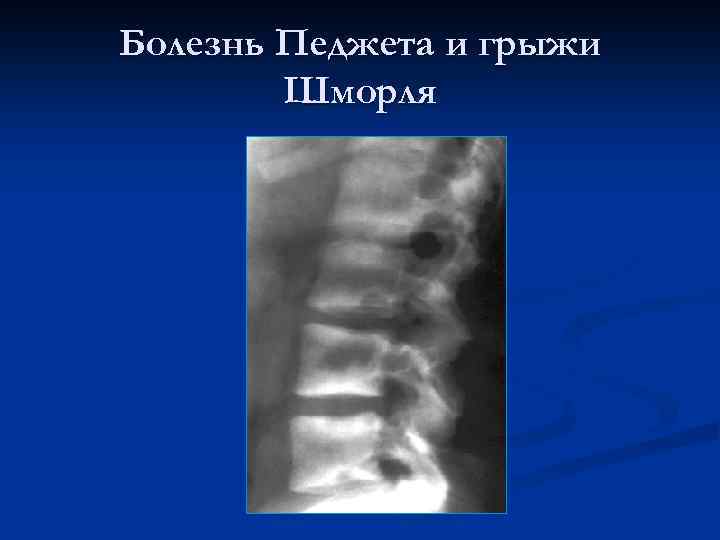

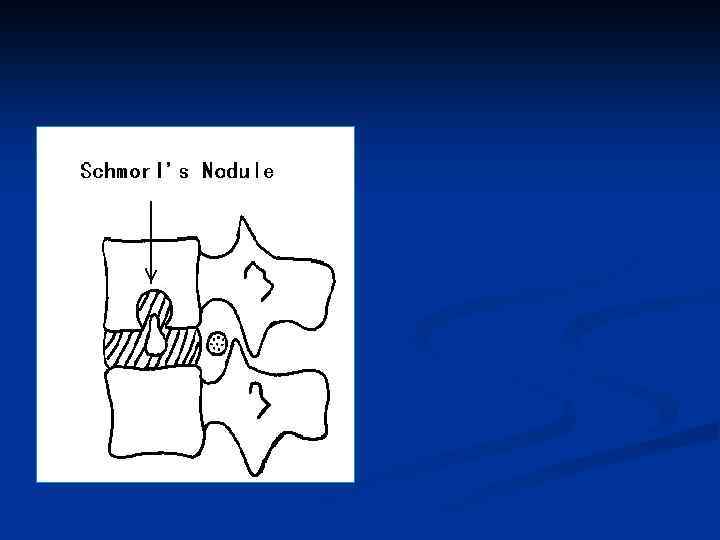

Болезнь Педжета и грыжи Шморля
Хрящевые узлы

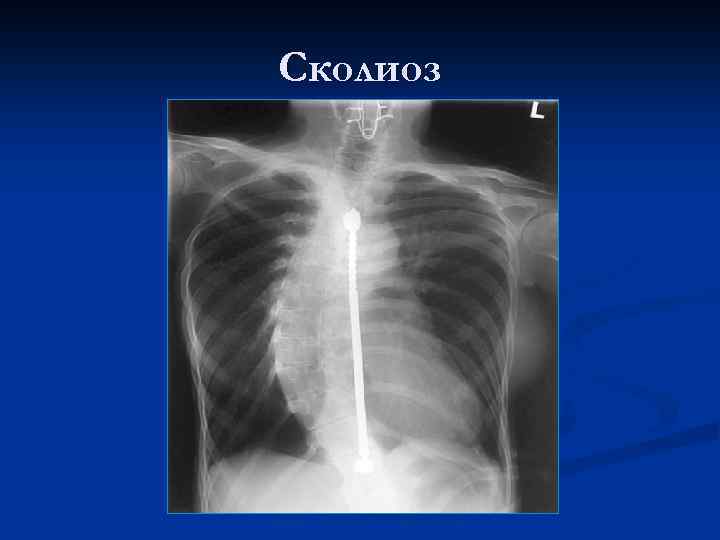

Сколиоз

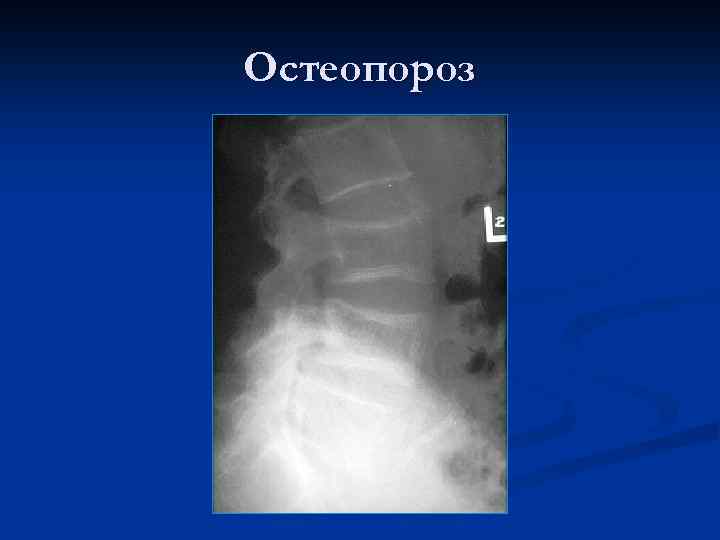

Остеопороз

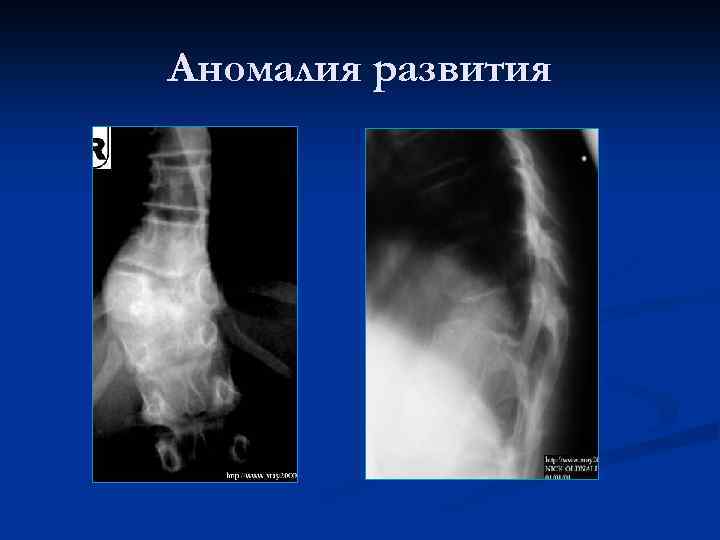

Аномалия развития

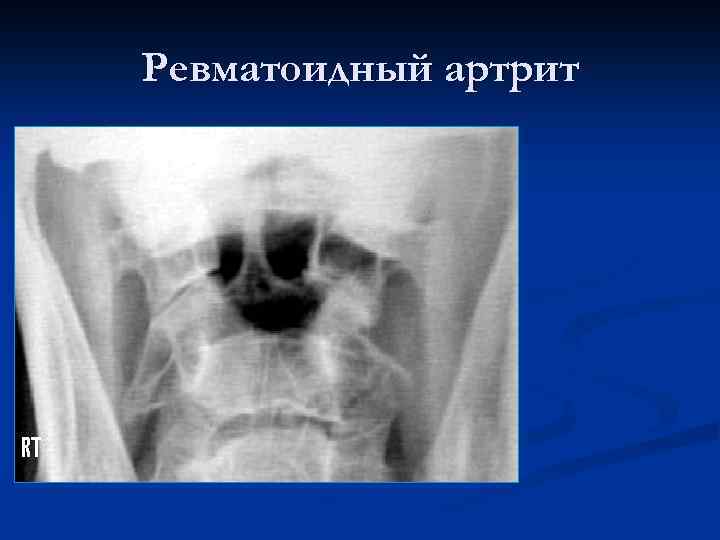

Ревматоидный артрит
n Метастазы рака молочной железы
n Остеомиелит

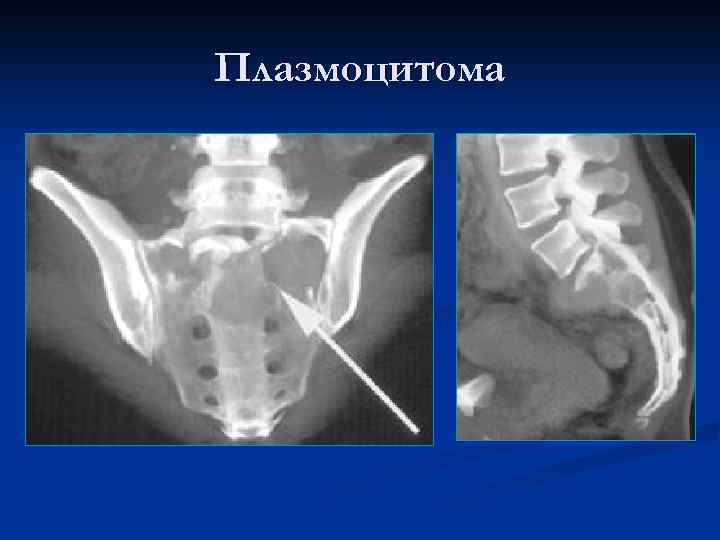

Плазмоцитома

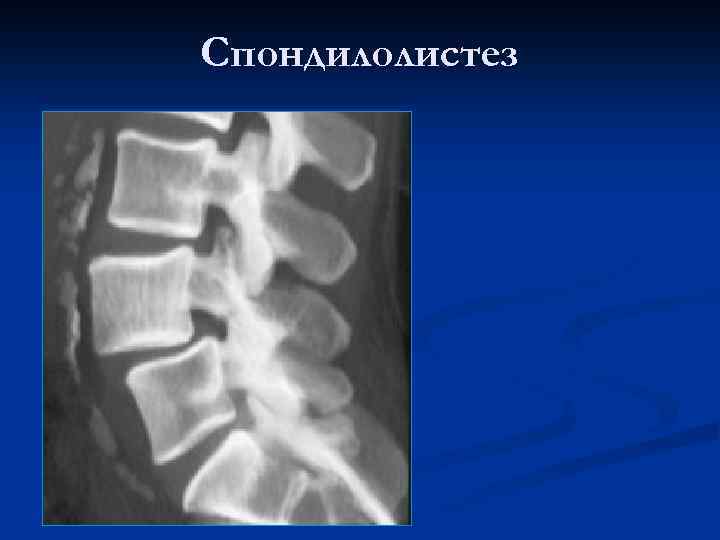

Спондилолистез
n Компрессионные переломы тел позвонков
Остеобластические метастазы

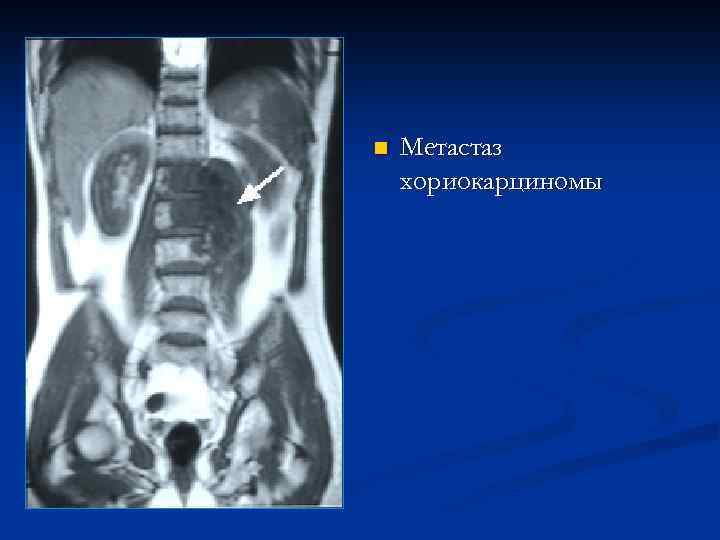

n Метастаз хориокарциномы
