Лучевая диагностика патологии пищевода и желудка

Лучевая диагностика патологии пищевода и желудка

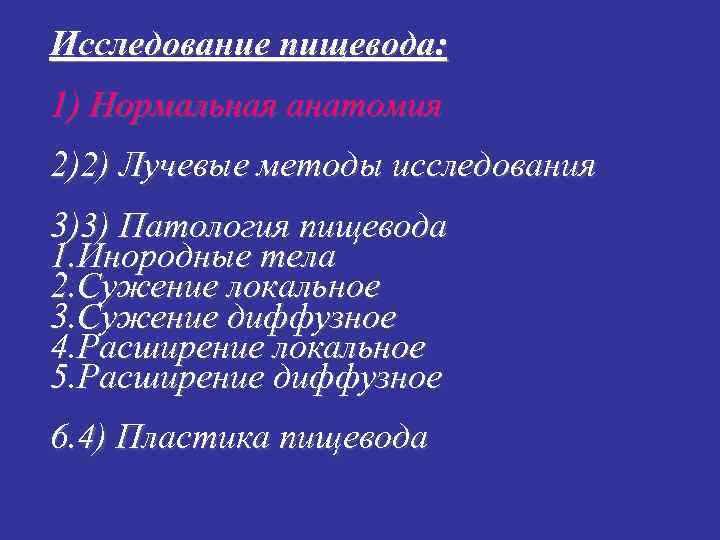

Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные

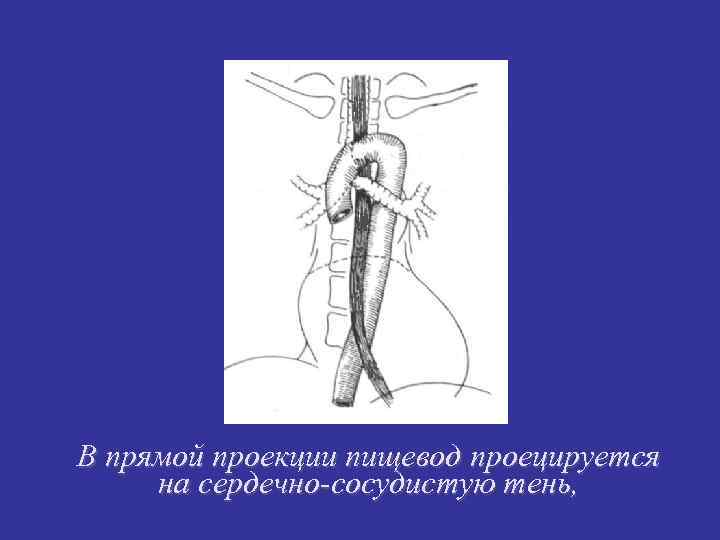

В прямой проекции пищевод проецируется на сердечно-сосудистую тень,

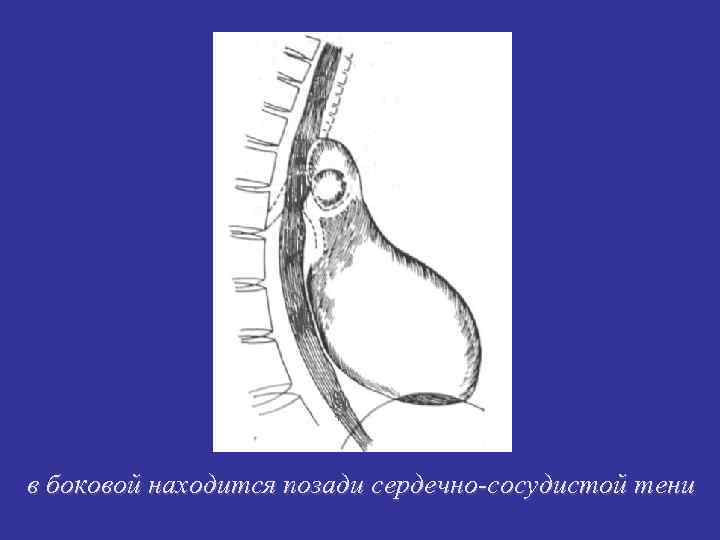

в боковой находится позади сердечно-сосудистой тени

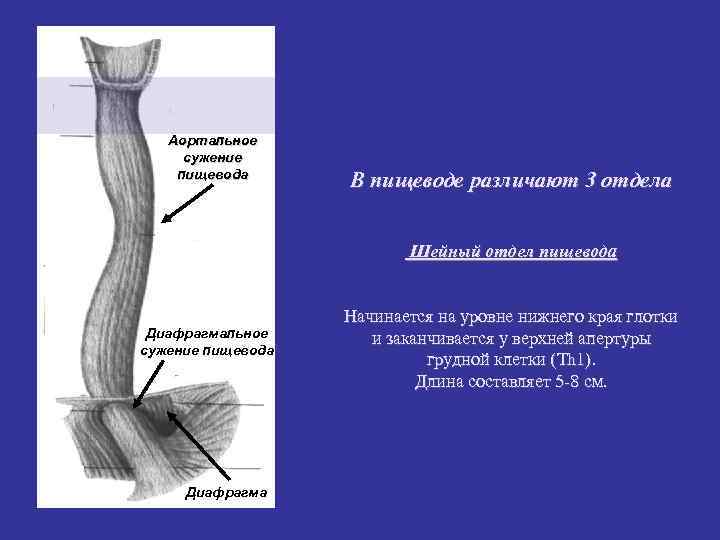

Аортальное сужение пищевода В пищеводе различают 3 отдела

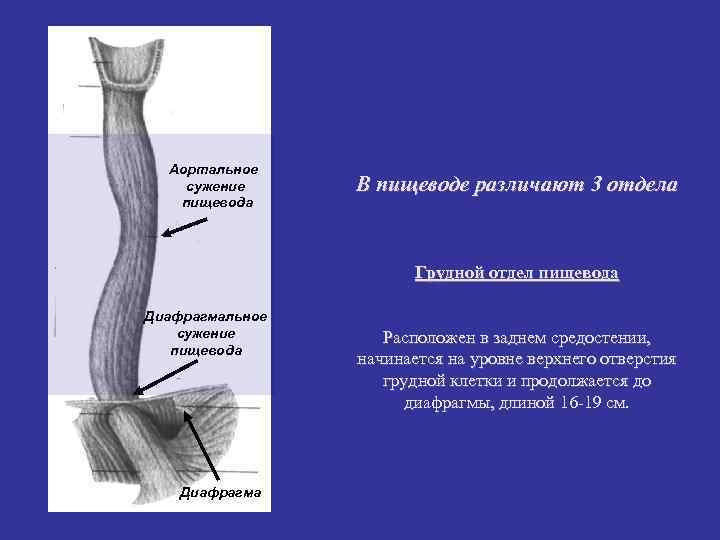

Аортальное сужение В пищеводе различают 3 отдела пищевода
Аортальное сужение В пищеводе различают 3 отдела пищевода
Пищевод имеет вид полосы с почти параллельными контурами. Ширина ее зависит

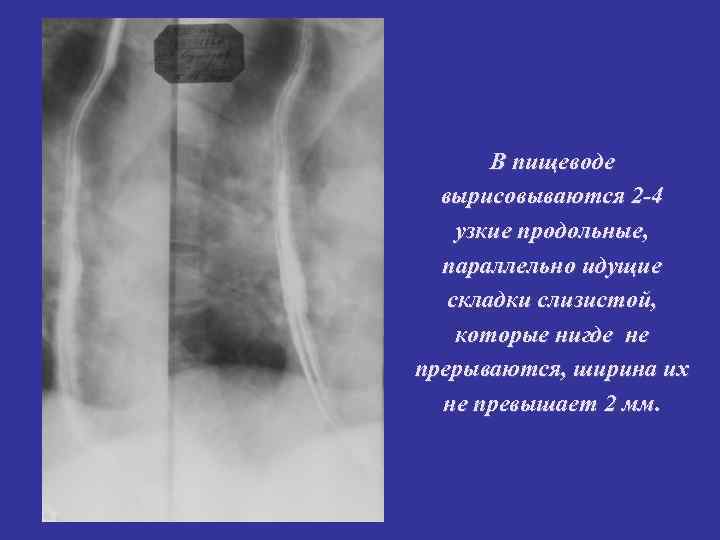

В пищеводе вырисовываются 2 -4 узкие продольные, параллельно идущие

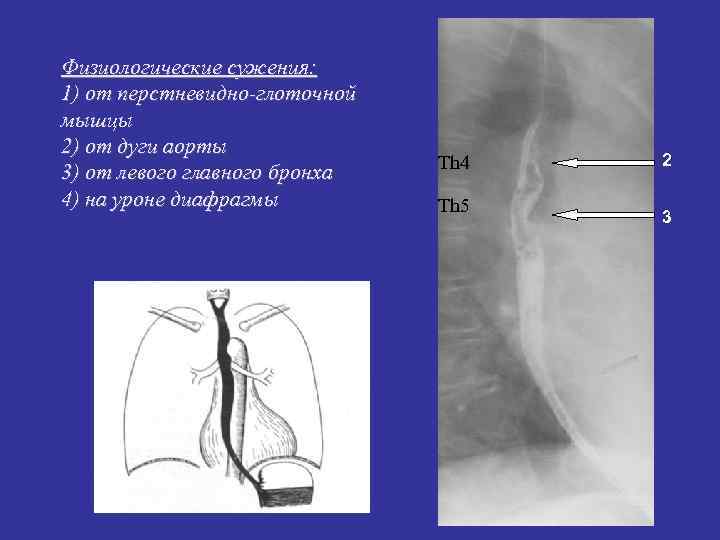

Физиологические сужения: 1) от перстневидно-глоточной мышцы 2) от дуги аорты

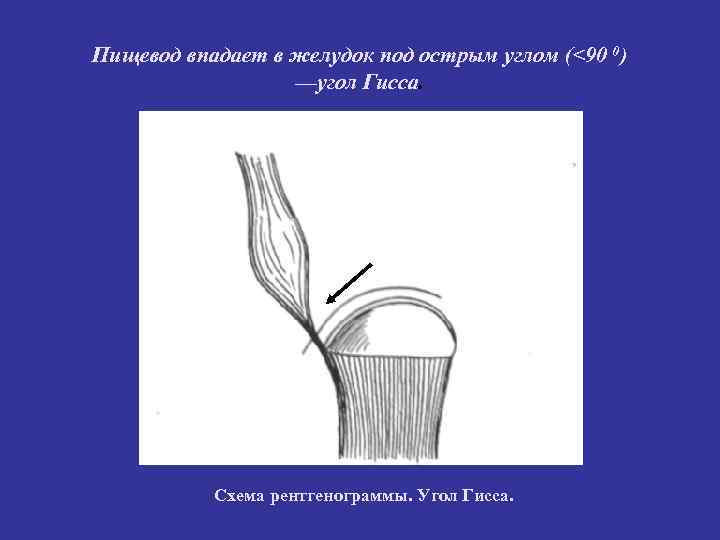

Пищевод впадает в желудок под острым углом (<90 0) —угол Гисса.

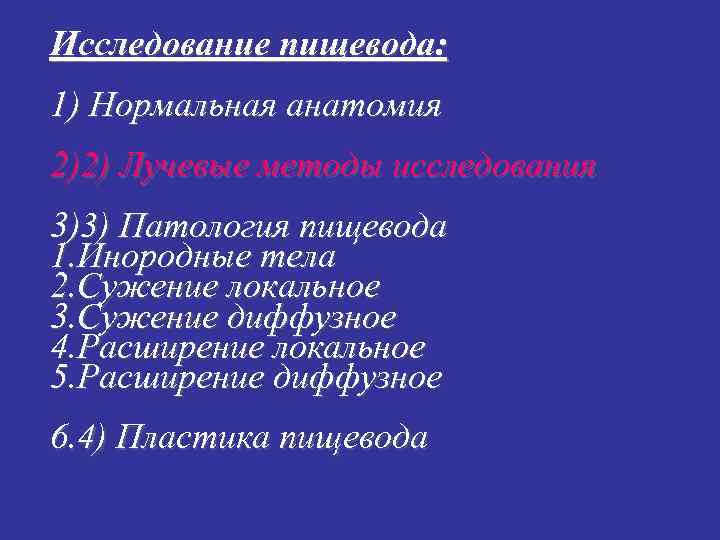

Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные
Стадии контрастирования органов ЖКТ Двойное Рельеф
Компьютерная томограмма грудной полости: 1 – дуга аорты; 2 – пищевод; 3 – трахея;

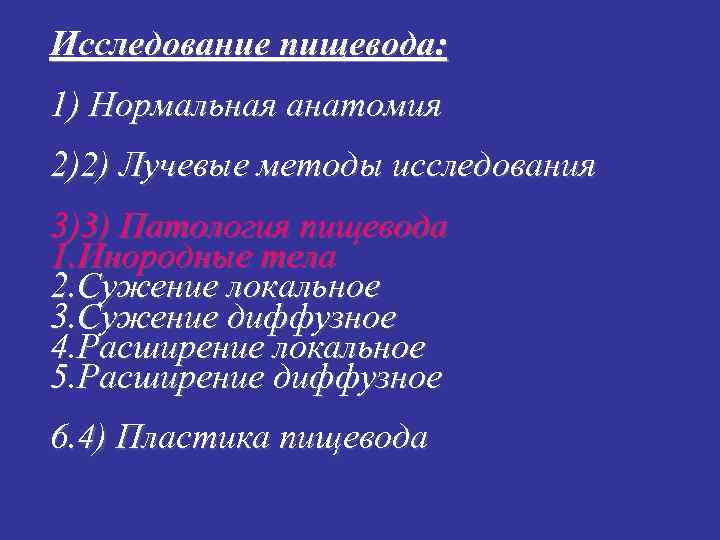

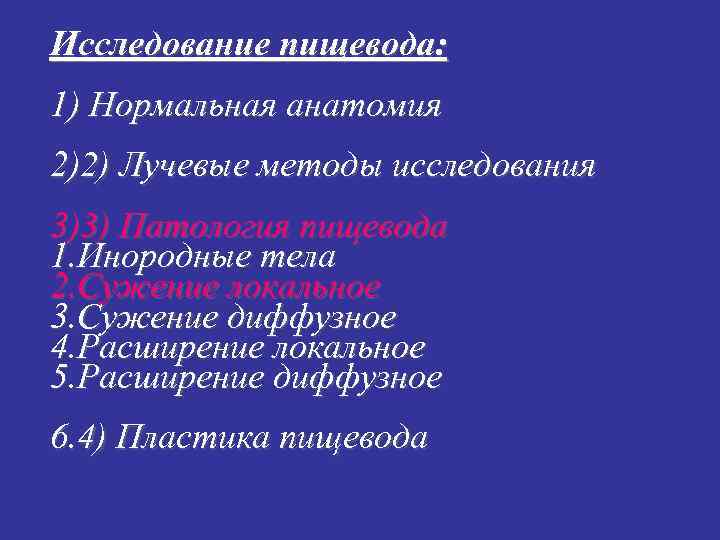

Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные
Инородное тело в пищеводе
СИНДРОМЫ Диффузное сужение -
Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные

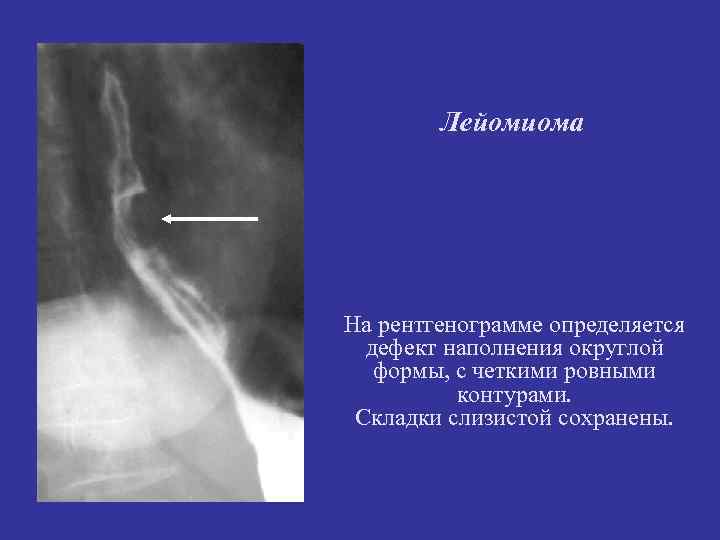

Лейомиома На рентгенограмме определяется дефект наполнения округлой формы, с четкими

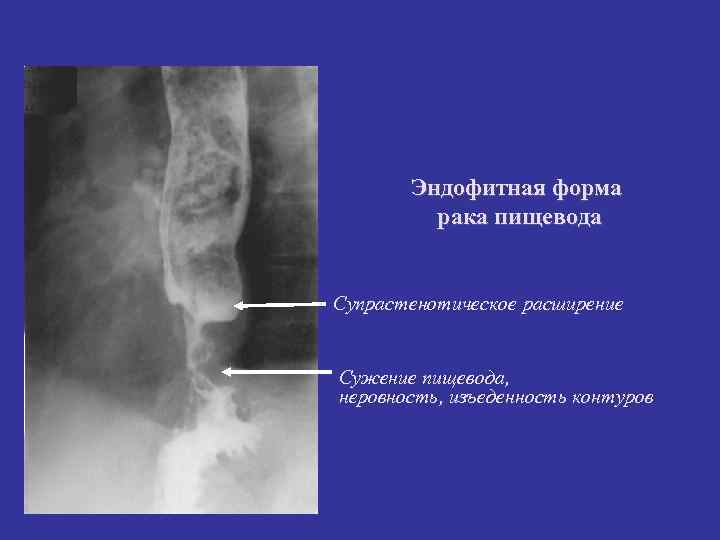

Эндофитная форма рака пищевода Супрастенотическое расширение Сужение пищевода,

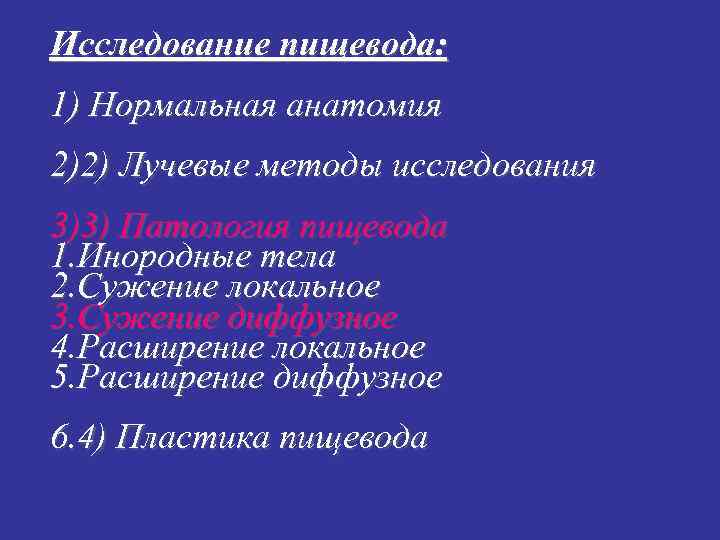

Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные

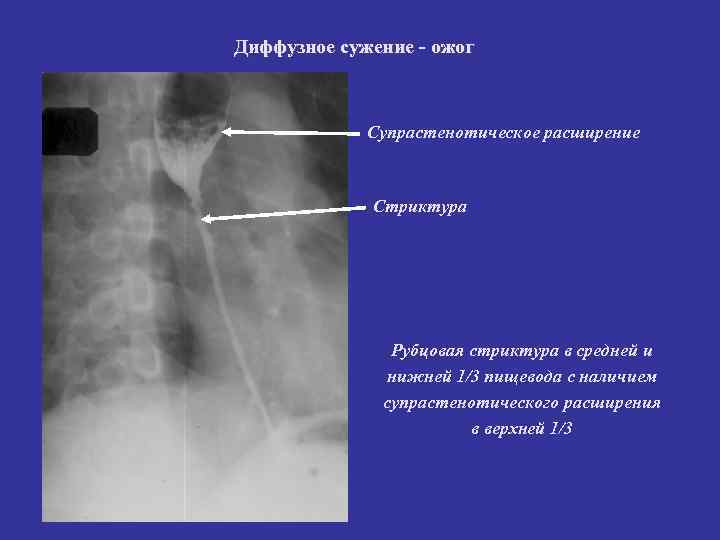

Диффузное сужение - ожог Супрастенотическое расширение Стриктура

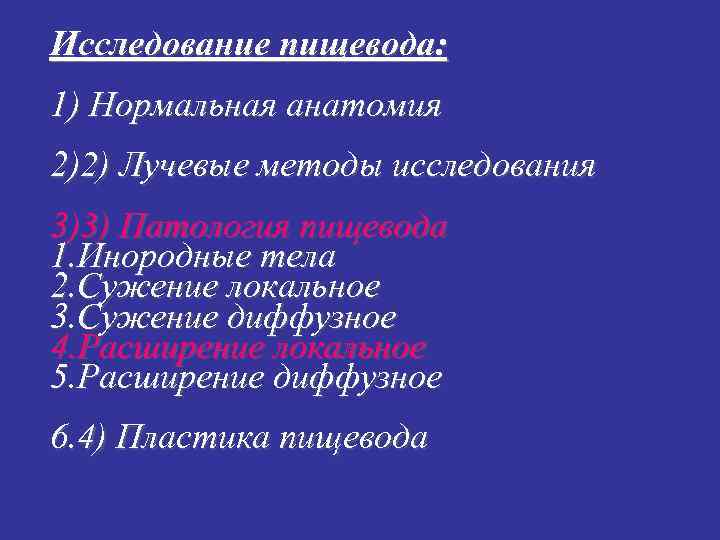

Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные
Локальное расширение - дивертикулы Пульсионный Тракционный дивертикул
Тракционный эпибронхиальный дивертикул на правой стенке пищевода

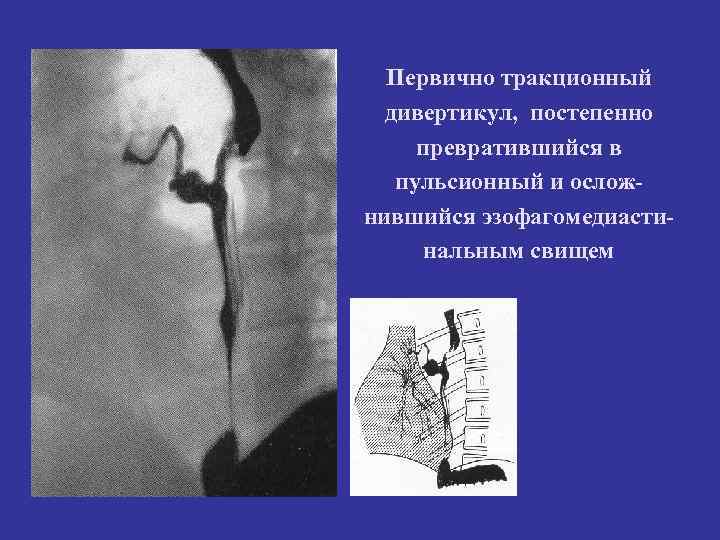

Первично тракционный дивертикул, постепенно превратившийся в пульсионный и ослож- нившийся эзофагомедиасти-

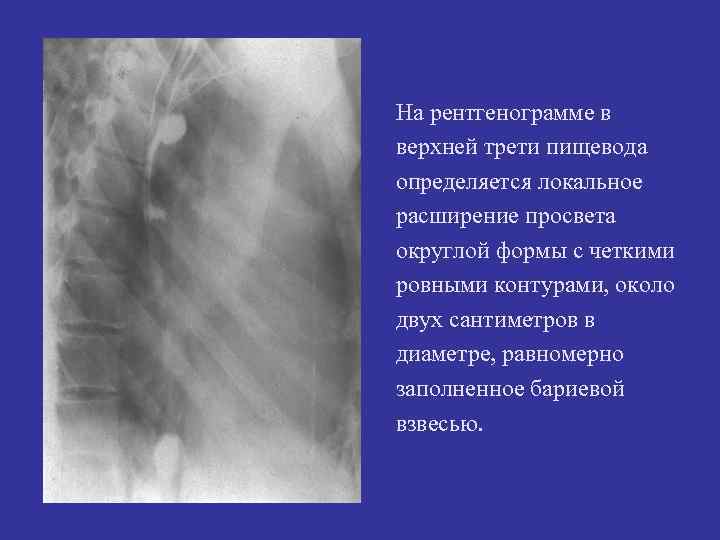

На рентгенограмме в верхней трети пищевода определяется локальное расширение просвета округлой формы с четкими
! Локальное расширение вследствие грыжи пищеводного отверстия диафрагмы

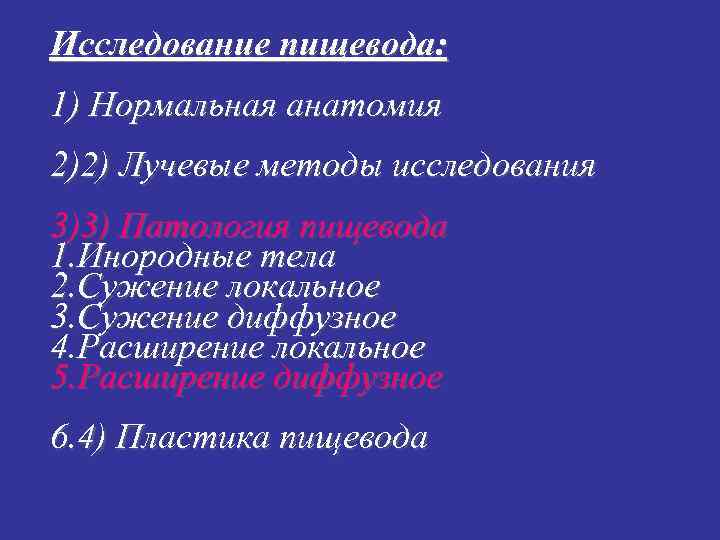

Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные
Обзорная рентгенограмма Контрастирование Ва Равномерное расширение срединной тени вправо
СИМПТОМЫ АХАЛАЗИИ: Р авномерное расширение тени пищевода на всем протяжении и его
СИМПТОМЫ АХАЛАЗИИ: Отсутствие газового пузыря желудка.
Диффузное расширение – ахалазия кардии

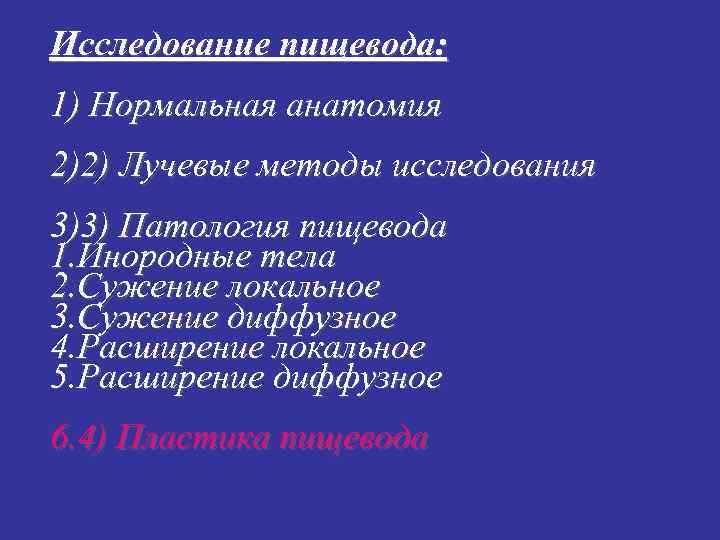

Исследование пищевода: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология пищевода 1. Инородные

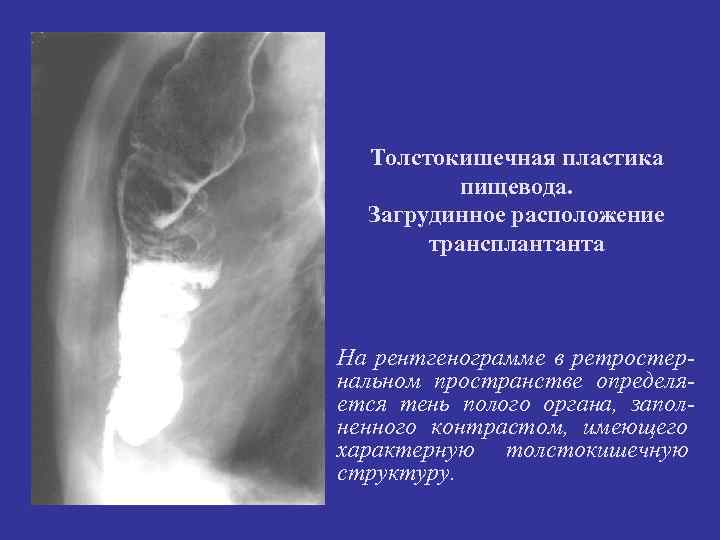

Толстокишечная пластика пищевода. Загрудинное расположение трансплантанта На рентгенограмме в
Тонкокишечная пластика пищевода с характерным для тонкого кишечника перистым рельефом слизистой Загрудинное

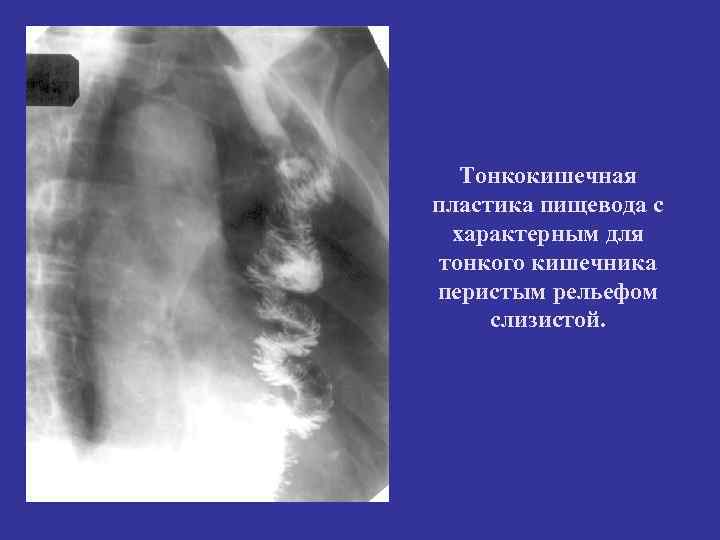

Тонкокишечная пластика пищевода с характерным для тонкого кишечника перистым рельефом слизистой.
Тонкокишечная подкожная пластика пищевода

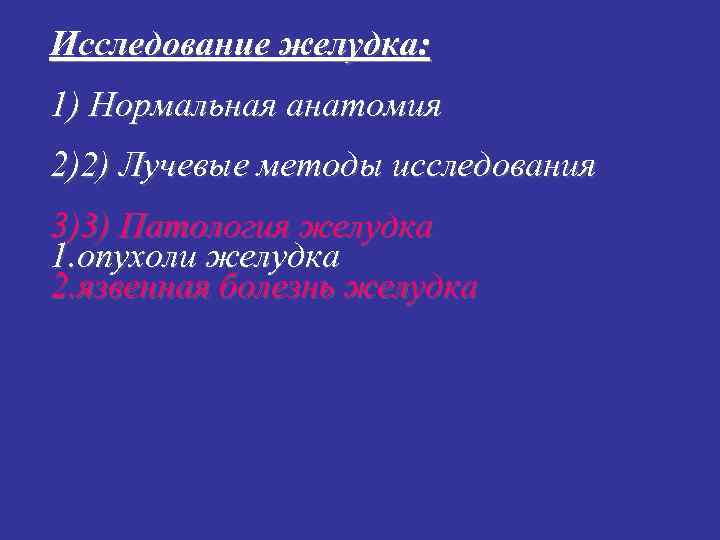

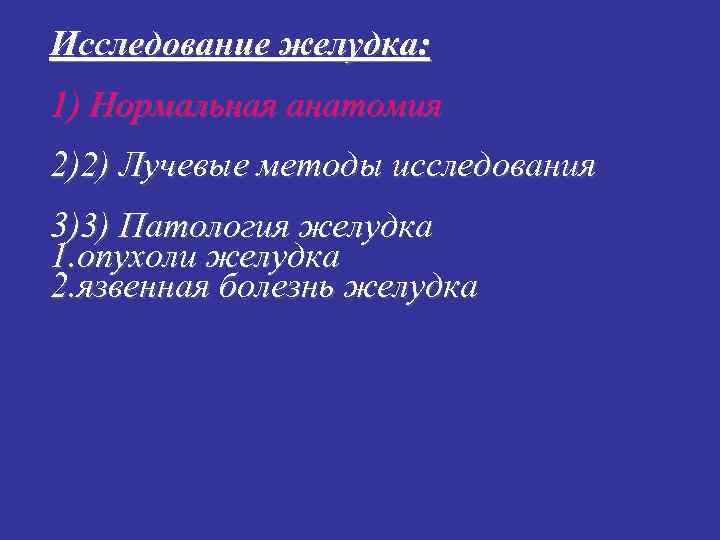

Исследование желудка: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология желудка 1. опухоли
Рентгенологическая номенклатура отделов желудка. 1 – кардиальный отдел; 2 – свод желудка; 3 –
Отделы двенадцатиперстной кишки: 1– луковица, 2 – верхняя горизонтальная часть, 3 – нисходящая часть,
Исследование желудка: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология желудка 1. опухоли
1 – печень, 2 – желудок, 3 – селезенка, 4 – толстая кишка

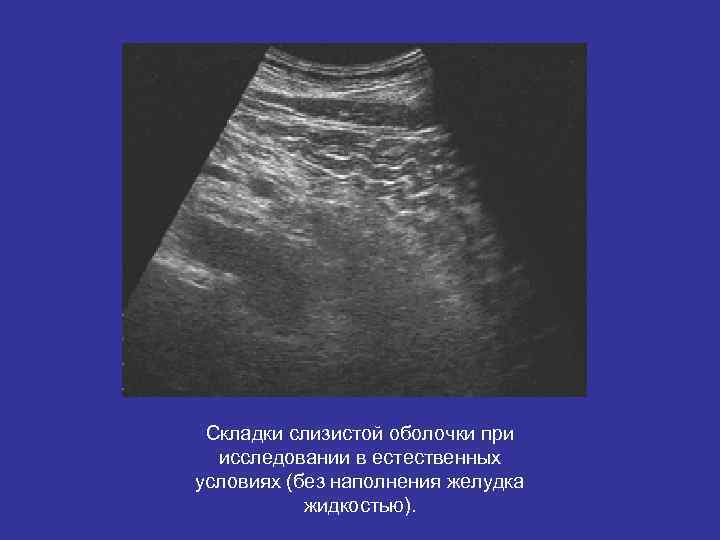

Складки слизистой оболочки при исследовании в естественных условиях (без наполнения желудка

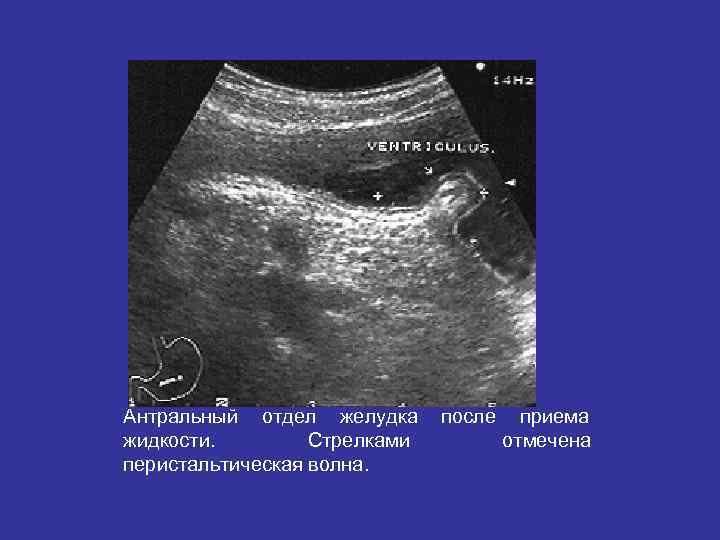

Антральный отдел желудка после приема жидкости. Стрелками отмечена перистальтическая волна.

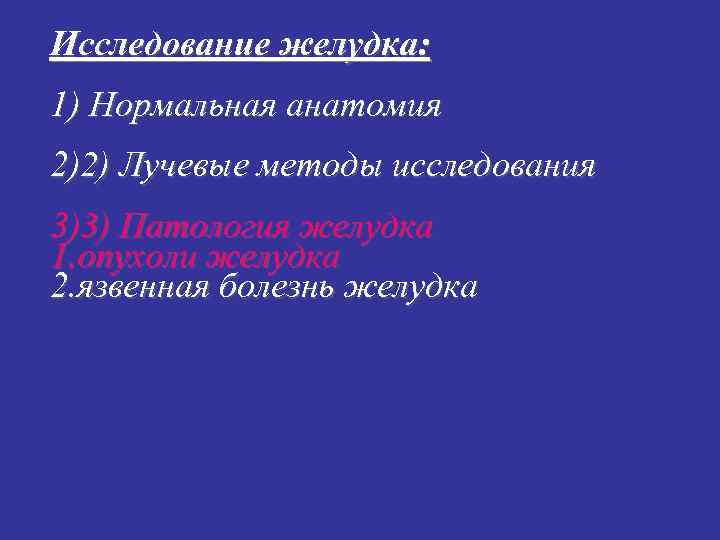

Исследование желудка: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология желудка 1. опухоли
1 2 Локальное сужение желудка: (I) эндофитный рак; (II) экзофитный
Диффузное сужение желудка при инфильтративном раке: 1 – опухолевая инфильтрация стенки

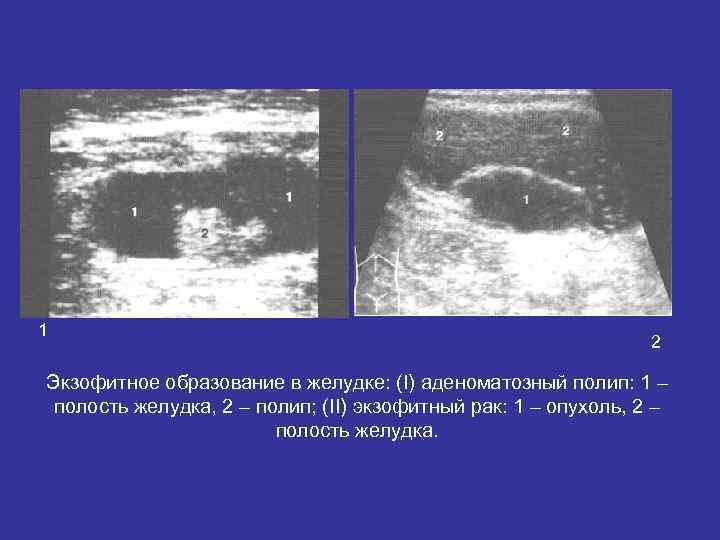

1 2 Экзофитное образование в желудке: (I) аденоматозный полип:
Исследование желудка: 1) Нормальная анатомия 2)2) Лучевые методы исследования 3)3) Патология желудка 1. опухоли

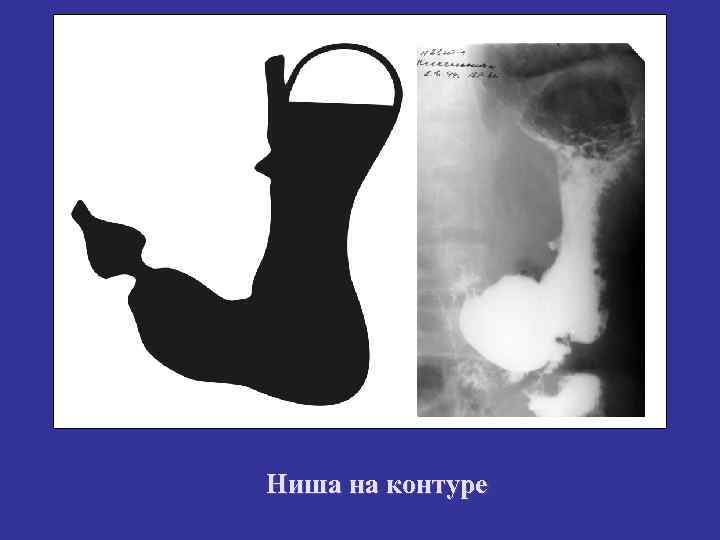

Ниша на контуре

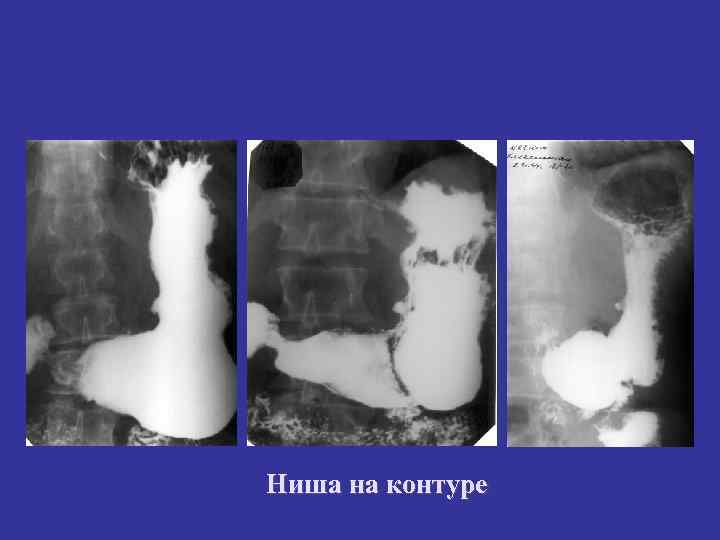

Ниша на контуре

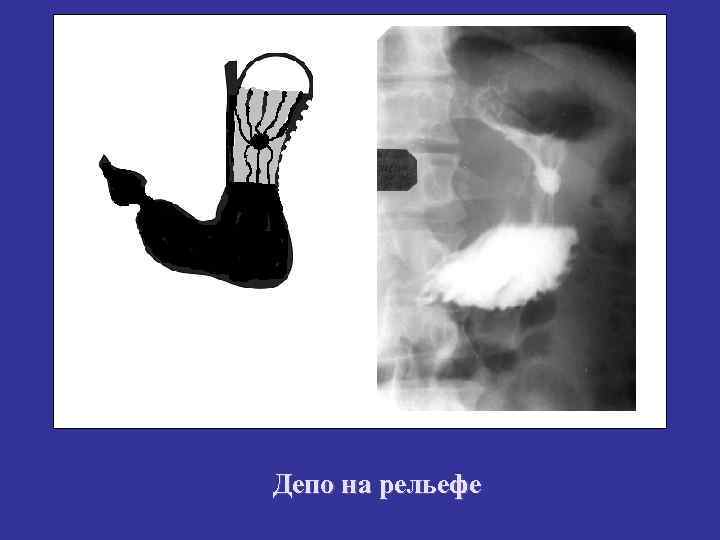

Депо на рельефе
1 2 Ниши при язве желудка (продольное
Осложнение ЯБЖ Диффузное расширение желудка вследствие рубцового стеноза привратника
Газ под куполом диафрагмы - перфорация полого органа

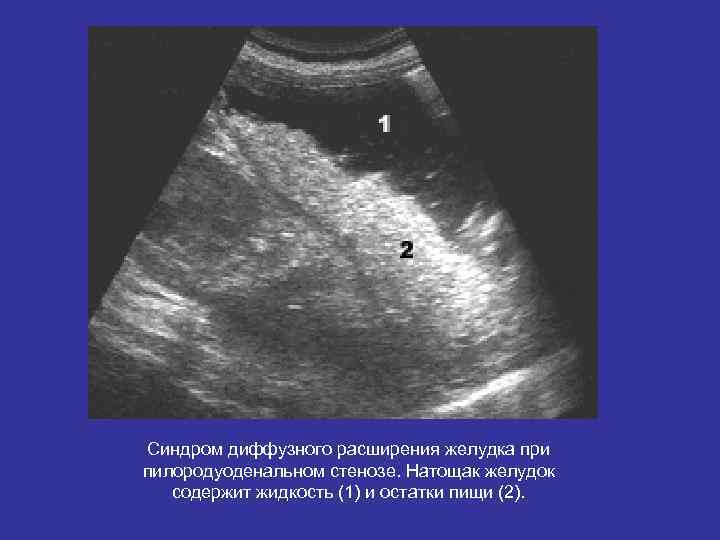

Синдром диффузного расширения желудка при пилородуоденальном стенозе. Натощак желудок содержит жидкость (1) и
