Луч света Молюсь оконному лучу: Он бледен, тонок, прям. А. Ахматова ¬ Источник света ¬ Световой пучок ¬ Световой луч

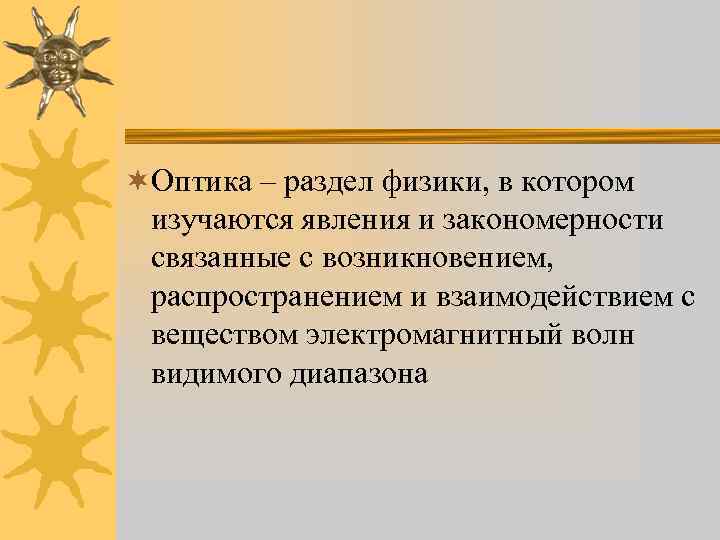

¬Оптика – раздел физики, в котором изучаются явления и закономерности связанные с возникновением, распространением и взаимодействием с веществом электромагнитный волн видимого диапазона

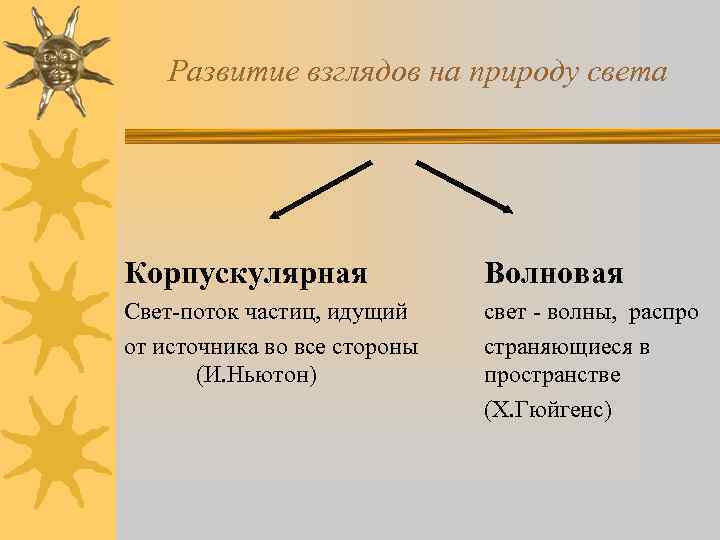

Развитие взглядов на природу света Корпускулярная Волновая Свет-поток частиц, идущий от источника во все стороны (И. Ньютон) свет - волны, распро страняющиеся в пространстве (Х. Гюйгенс)

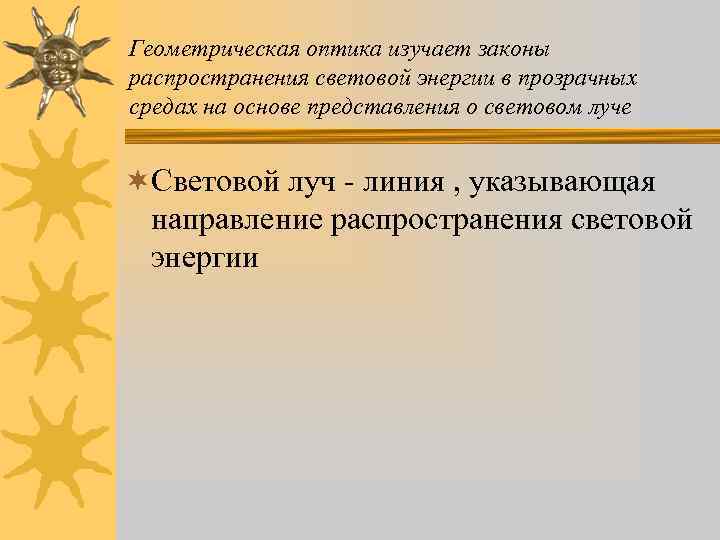

Геометрическая оптика изучает законы распространения световой энергии в прозрачных средах на основе представления о световом луче ¬Световой луч - линия , указывающая направление распространения световой энергии

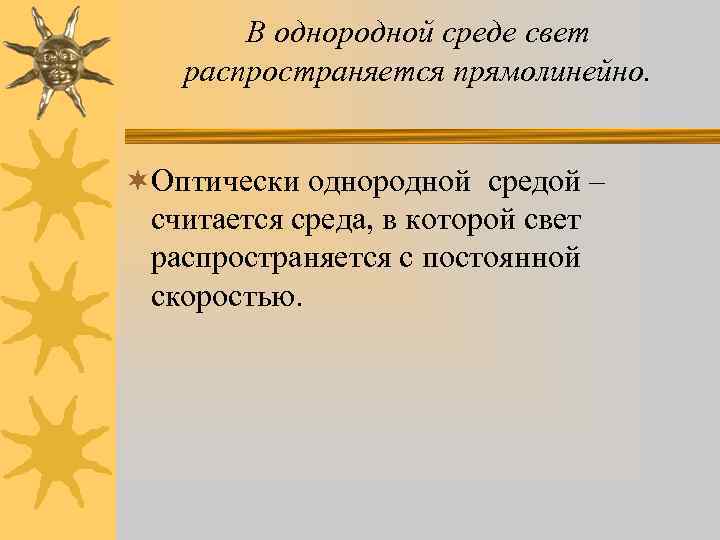

В однородной среде свет распространяется прямолинейно. ¬Оптически однородной средой – считается среда, в которой свет распространяется с постоянной скоростью.

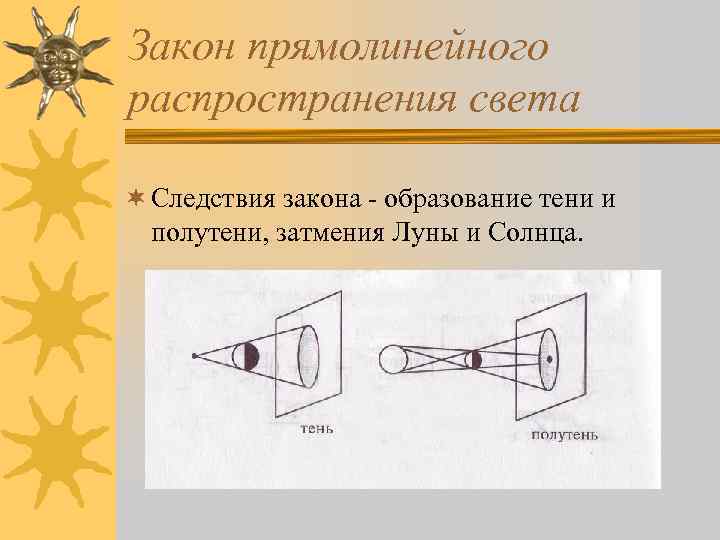

Закон прямолинейного распространения света ¬ Следствия закона - образование тени и полутени, затмения Луны и Солнца.
Образование тени и полутени
Образование тени и полутени
Образование тени и полутени (ход лучей)
Изменение направления света Свет изменяет направление на границе раздела двух сред, в оптически неоднородной среде

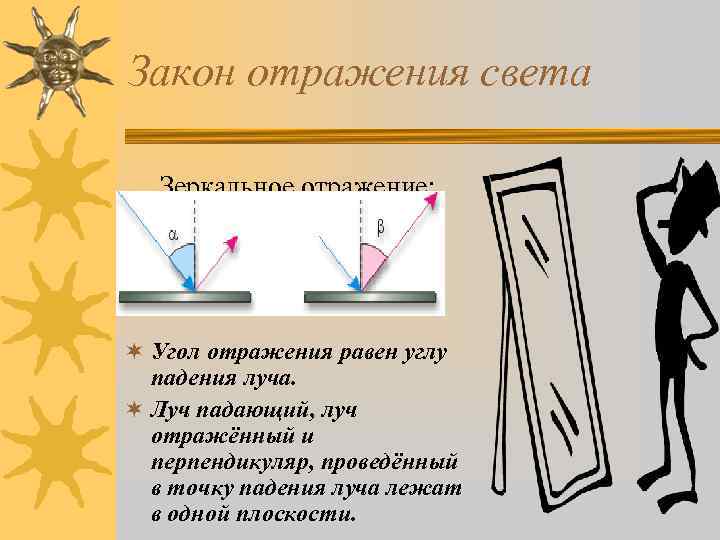

Закон отражения света Зеркальное отражение: ¬ Угол отражения равен углу падения луча. ¬ Луч падающий, луч отражённый и перпендикуляр, проведённый в точку падения луча лежат в одной плоскости.
Закон преломления света ¬ Отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред. ¬ Преломленный луч лежит в одной плоскости с падающим и с перпендикуляром, восстановленным в точке падения луча. n 1<n 2
¬ Закон преломления света установлен голландским учёным В. Снеллем в 1620 г. и независимо от него в 1627 – 1630 гг. французским учёным Р. Декартом.

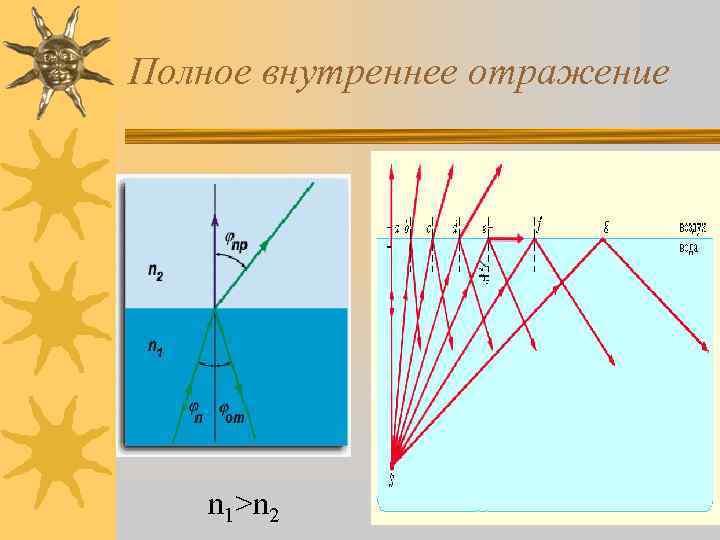

Полное внутреннее отражение n 1>n 2
Применение полного внутреннего отражения света Блеск драгоценных камней Рукотворное пламя
Оптическое волокно Оптоволоконный кабель длиной 25000 км соединил континенты глобальной волоконнооптической магистралью.

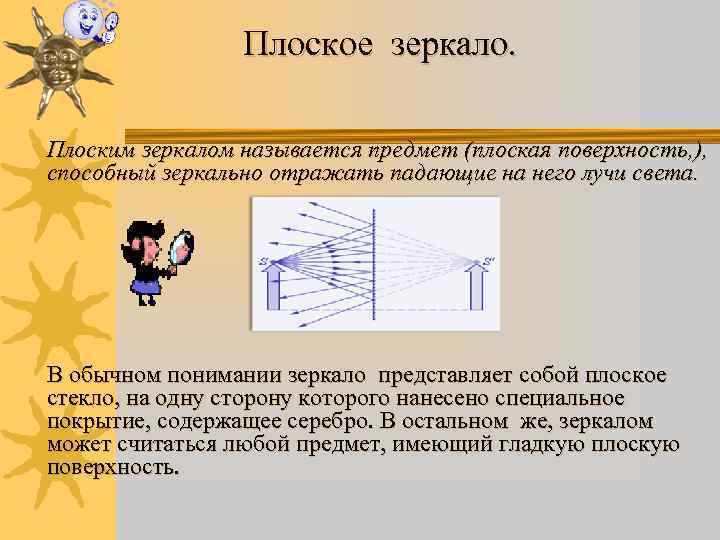

Плоское зеркало. Плоским зеркалом называется предмет (плоская поверхность, ), способный зеркально отражать падающие на него лучи света. В обычном понимании зеркало представляет собой плоское стекло, на одну сторону которого нанесено специальное покрытие, содержащее серебро. В остальном же, зеркалом может считаться любой предмет, имеющий гладкую плоскую поверхность.
Построение изображения светящейся точки в плоском зеркале Для построения изображения светящейся точки в плоском зеркале из множества лучей, исходящих от неё, обычно выделяют только два луча. 1) Луч, перпендикулярный зеркалу (он отразится в обратном направлении); 2) Луч, падающий под углом (он отразится под таким же углом). Продолжения отраженных лучей (изображенных пунктиром) пересекаются в точке для S|, которая является изображением светящейся точки S. Для нахождения изображения источника света S достаточно опустить на зеркало или на его продолжение из точки, где находится источник света, перпендикуляр и продолжить его на расстояние OS=OS 1 за зеркало.

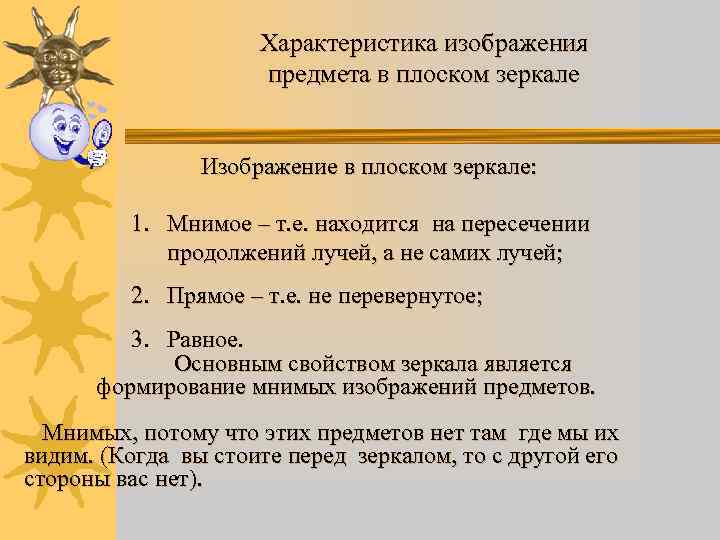

Характеристика изображения предмета в плоском зеркале Изображение в плоском зеркале: 1. Мнимое – т. е. находится на пересечении продолжений лучей, а не самих лучей; 2. Прямое – т. е. не перевернутое; 3. Равное. Основным свойством зеркала является формирование мнимых изображений предметов. Мнимых, потому что этих предметов нет там где мы их видим. (Когда вы стоите перед зеркалом, то с другой его стороны вас нет).
