Компьютерные телекоммуникации.ppt
- Количество слайдов: 38
ЛОКАЛЬНЫЕ И ГЛОБАЛЬНЫЕ СЕТИ, ВСЕМИРНАЯ СЕТЬ INTERNET. ОСНОВНЫЕ ВИДЫ ТЕЛЕКОММУНИКАЦИОННЫХ УСЛУГ.

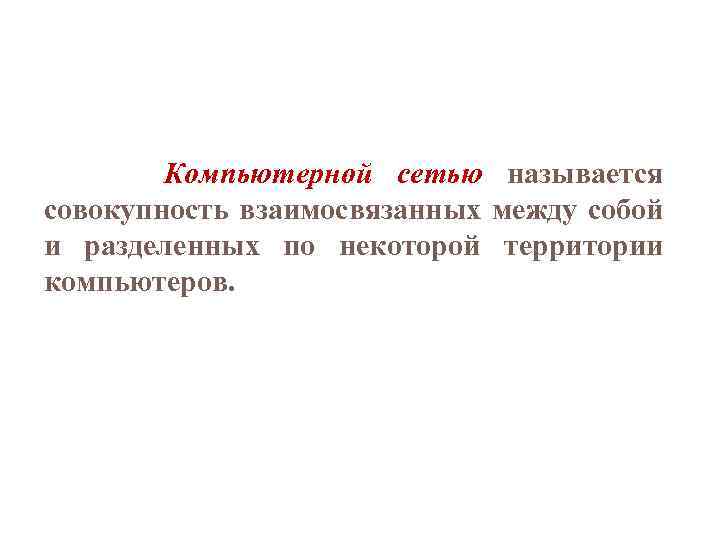

Компьютерной сетью называется совокупность взаимосвязанных между собой и разделенных по некоторой территории компьютеров.

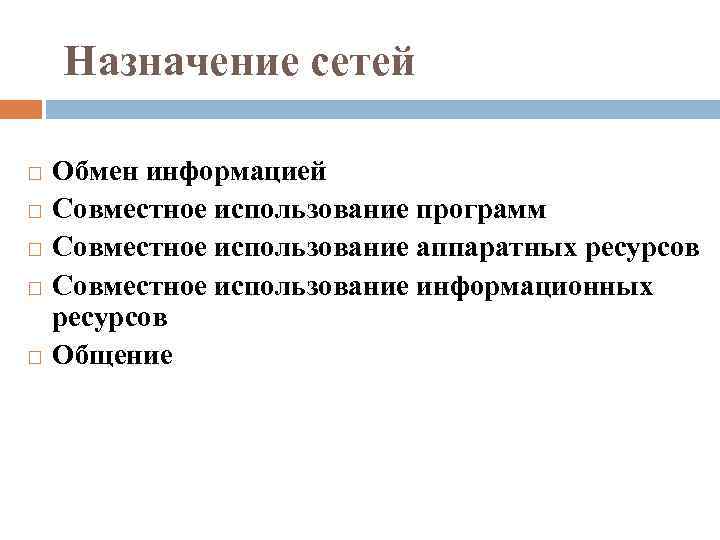

Назначение сетей Обмен информацией Совместное использование программ Совместное использование аппаратных ресурсов Совместное использование информационных ресурсов Общение

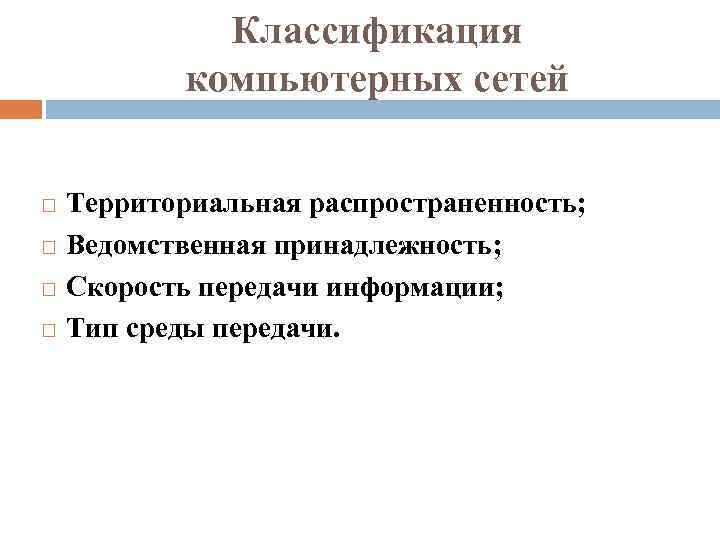

Классификация компьютерных сетей Территориальная распространенность; Ведомственная принадлежность; Скорость передачи информации; Тип среды передачи.
По территориальной распространенности КОМПЬЮТЕРНЫЕ СЕТИ локальные региональные глобальные
По принадлежности

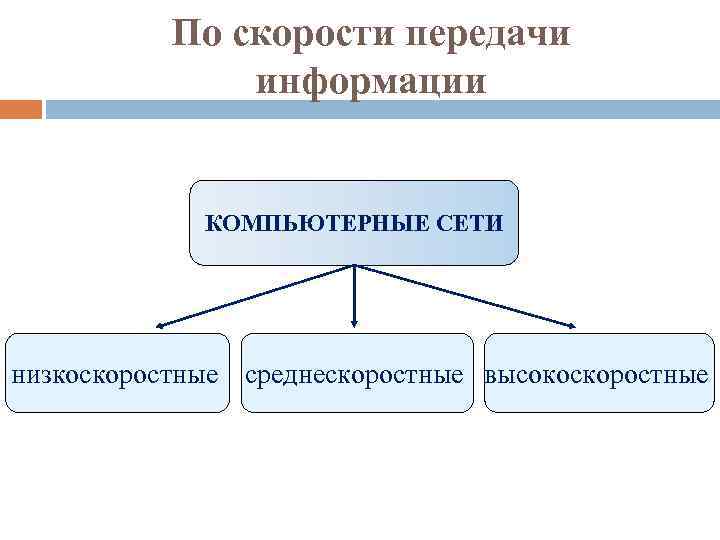

По скорости передачи информации КОМПЬЮТЕРНЫЕ СЕТИ низкоскоростные среднескоростные высокоскоростные
По типу среды передачи (по каналу связи) Канал связи —технические средства, позволяющие осуществлять передачу данных на расстоянии. КОМПЬЮТЕРНЫЕ СЕТИ коаксиальные оптоволоконные по радиоканалам в инфракрасном диапазоне на витой паре

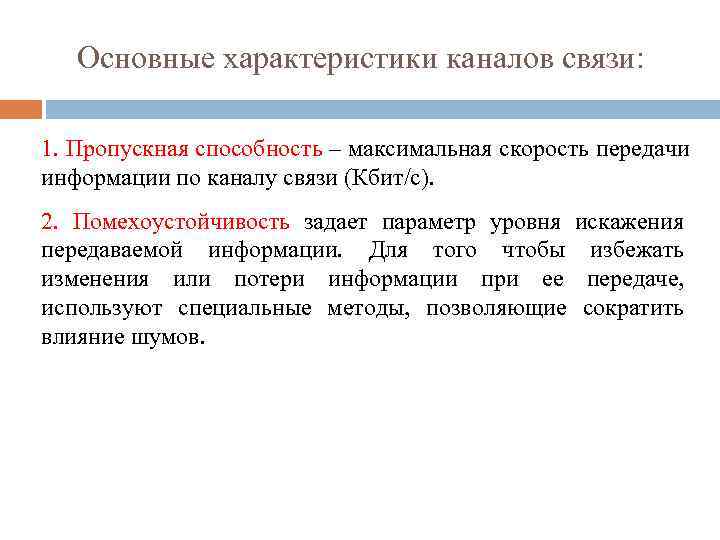

Основные характеристики каналов связи: 1. Пропускная способность – максимальная скорость передачи информации по каналу связи (Кбит/с). 2. Помехоустойчивость задает параметр уровня искажения передаваемой информации. Для того чтобы избежать изменения или потери информации при ее передаче, используют специальные методы, позволяющие сократить влияние шумов.

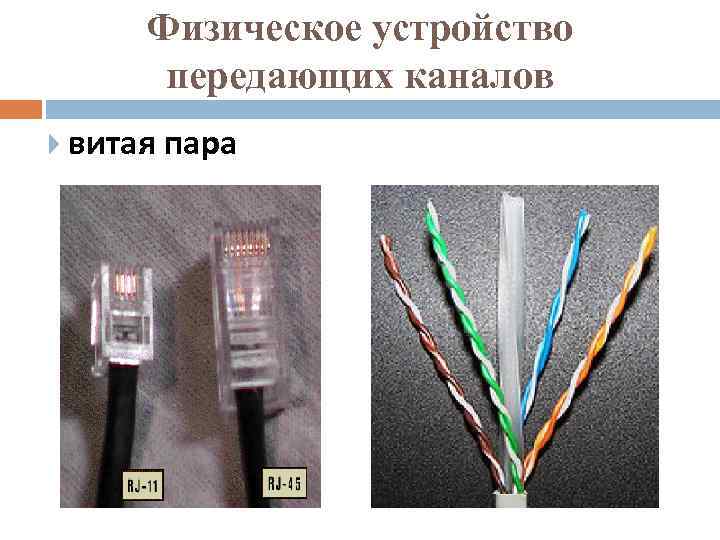

Физическое устройство передающих каналов витая пара

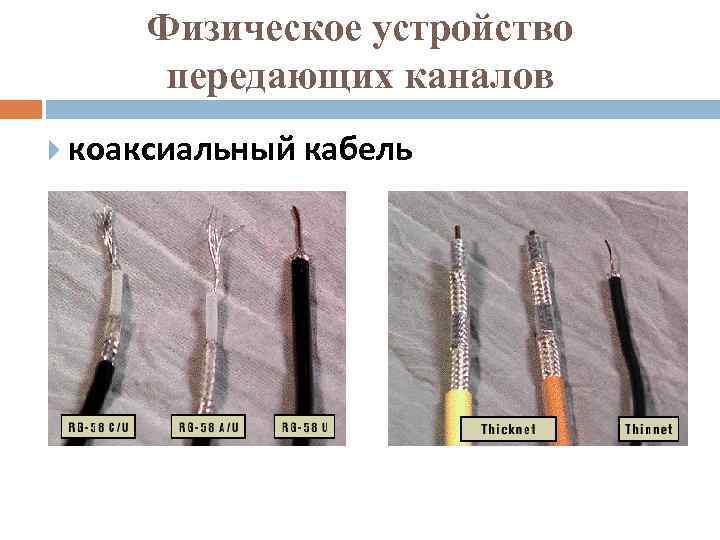

Физическое устройство передающих каналов коаксиальный кабель

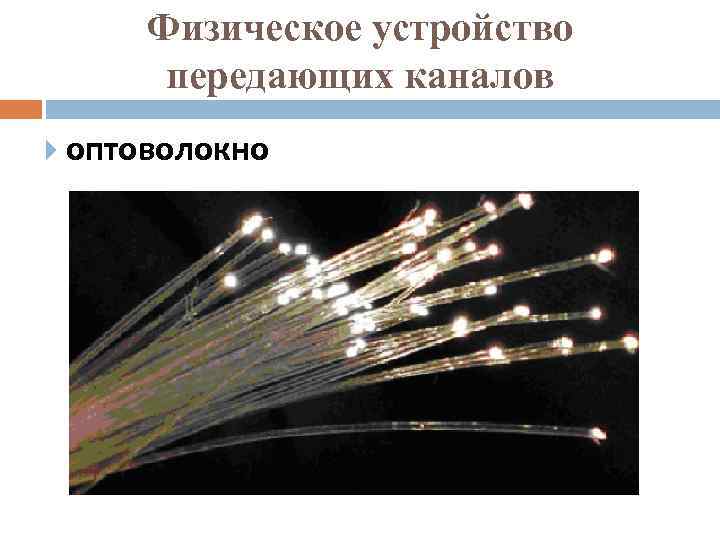

Физическое устройство передающих каналов оптоволокно

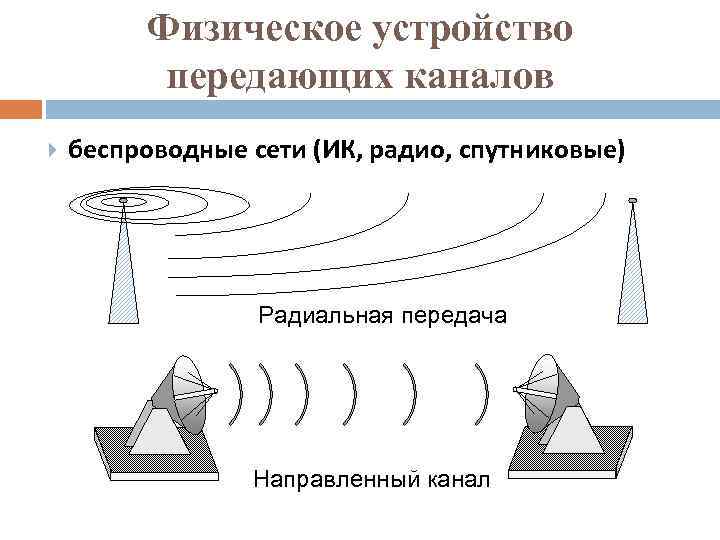

Физическое устройство передающих каналов беспроводные сети (ИК, радио, спутниковые) Радиальная передача Направленный канал

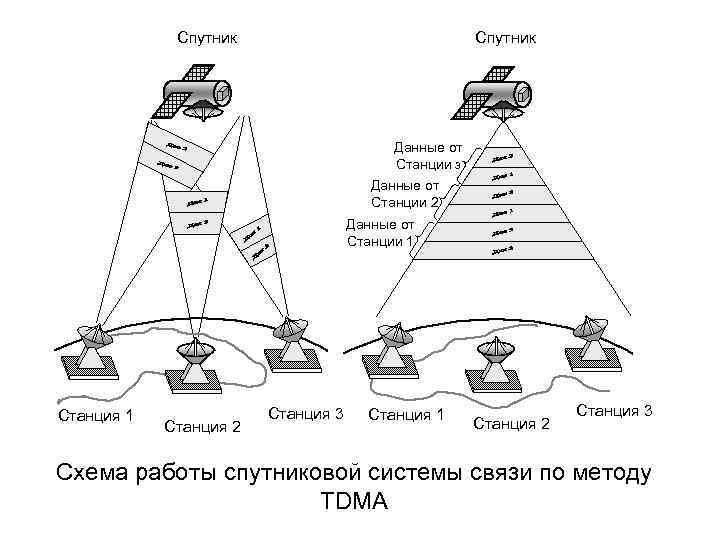

Спутник Данные от Станции 3 Данные от Станции 2 Данные от Станции 1 Станция 2 Станция 3 Станция 1 Станция 2 Станция 3 Схема работы спутниковой системы связи по методу TDMA

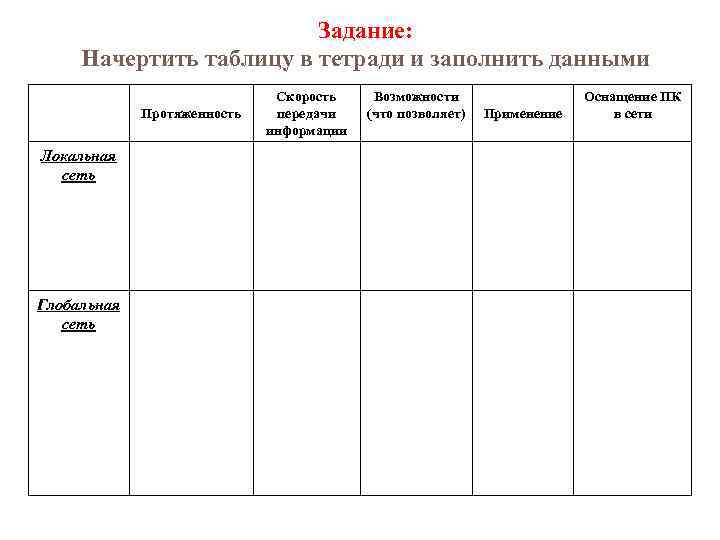

Задание: Начертить таблицу в тетради и заполнить данными Протяженность Локальная сеть Глобальная сеть Скорость передачи информации Возможности (что позволяет) Применение Оснащение ПК в сети

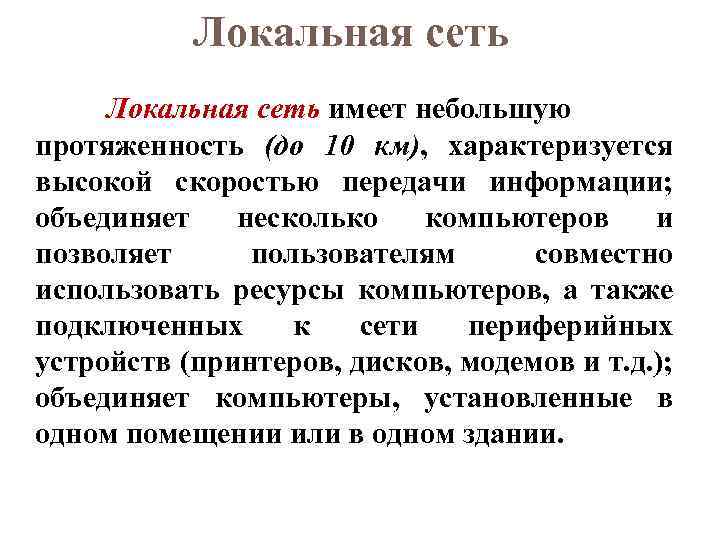

Локальная сеть имеет небольшую протяженность (до 10 км), характеризуется высокой скоростью передачи информации; объединяет несколько компьютеров и позволяет пользователям совместно использовать ресурсы компьютеров, а также подключенных к сети периферийных устройств (принтеров, дисков, модемов и т. д. ); объединяет компьютеры, установленные в одном помещении или в одном здании.

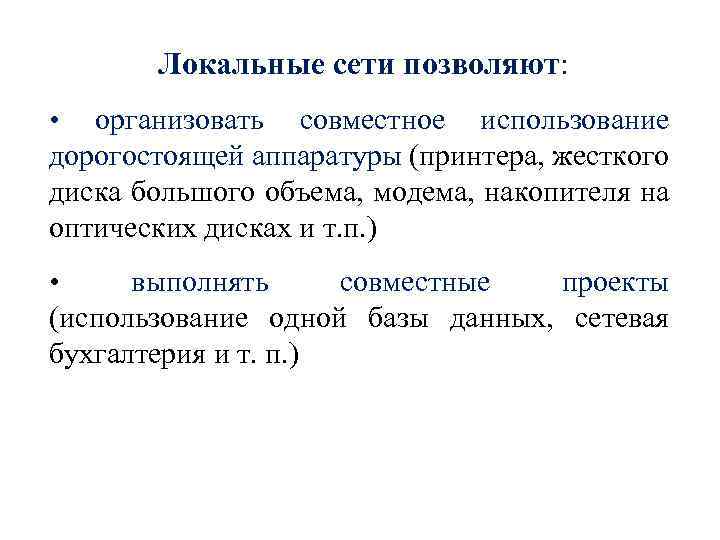

Локальные сети позволяют: • организовать совместное использование дорогостоящей аппаратуры (принтера, жесткого диска большого объема, модема, накопителя на оптических дисках и т. п. ) • выполнять совместные проекты (использование одной базы данных, сетевая бухгалтерия и т. п. )

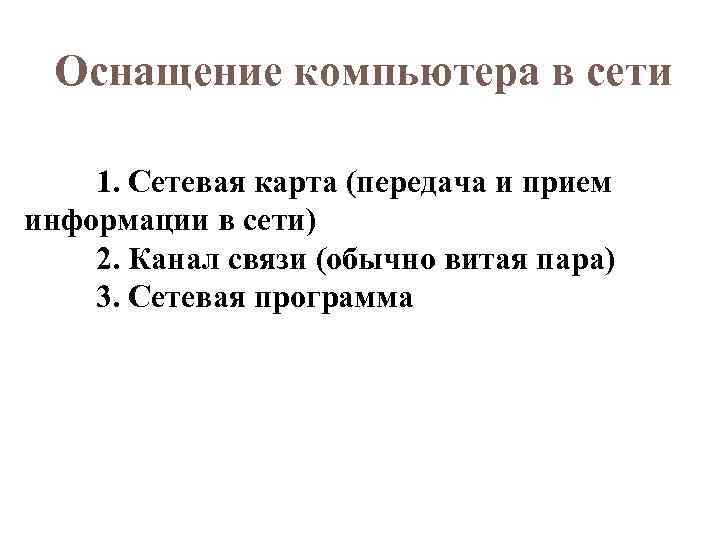

Оснащение компьютера в сети 1. Сетевая карта (передача и прием информации в сети) 2. Канал связи (обычно витая пара) 3. Сетевая программа

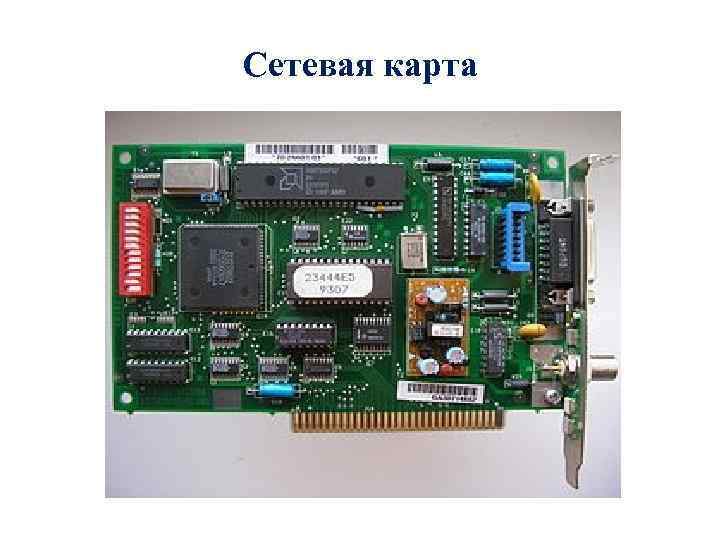

Сетевая карта

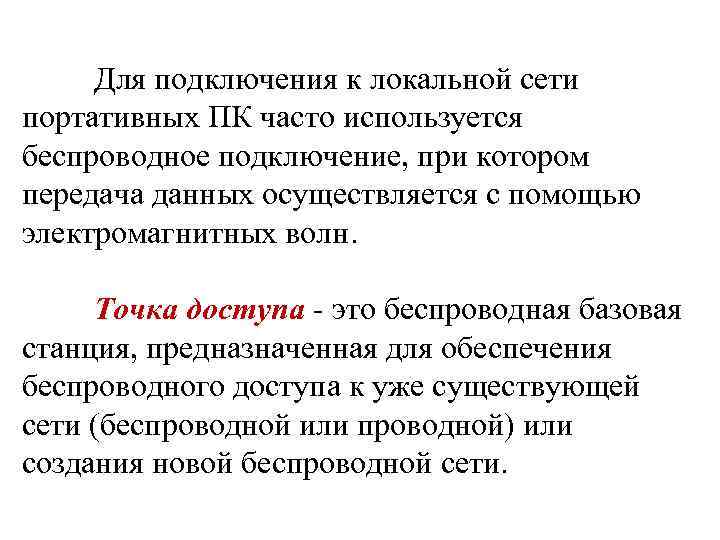

Для подключения к локальной сети портативных ПК часто используется беспроводное подключение, при котором передача данных осуществляется с помощью электромагнитных волн. Точка доступа - это беспроводная базовая станция, предназначенная для обеспечения беспроводного доступа к уже существующей сети (беспроводной или проводной) или создания новой беспроводной сети.

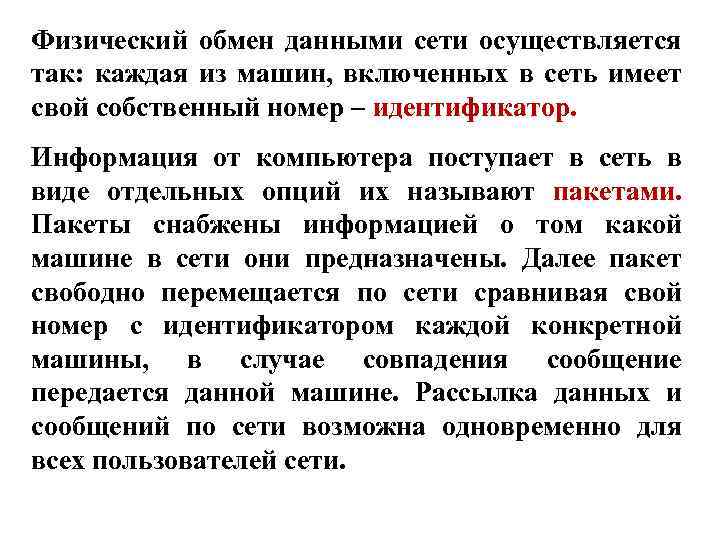

Физический обмен данными сети осуществляется так: каждая из машин, включенных в сеть имеет свой собственный номер – идентификатор. Информация от компьютера поступает в сеть в виде отдельных опций их называют пакетами. Пакеты снабжены информацией о том какой машине в сети они предназначены. Далее пакет свободно перемещается по сети сравнивая свой номер с идентификатором каждой конкретной машины, в случае совпадения сообщение передается данной машине. Рассылка данных и сообщений по сети возможна одновременно для всех пользователей сети.

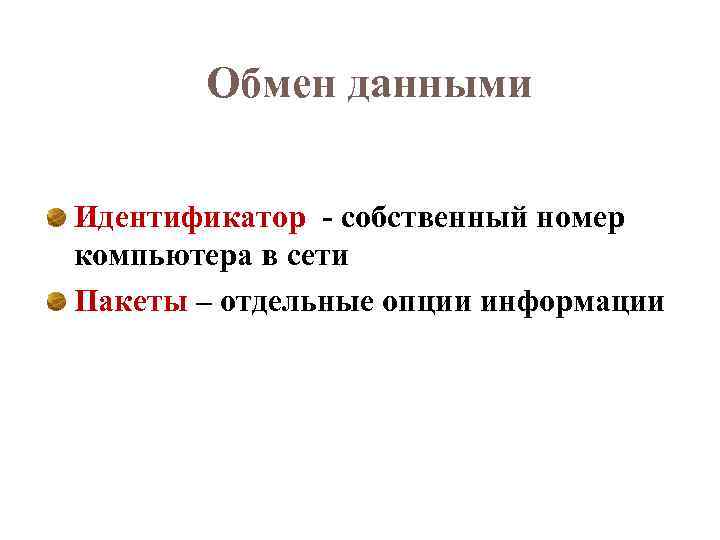

Обмен данными Идентификатор - собственный номер компьютера в сети Пакеты – отдельные опции информации

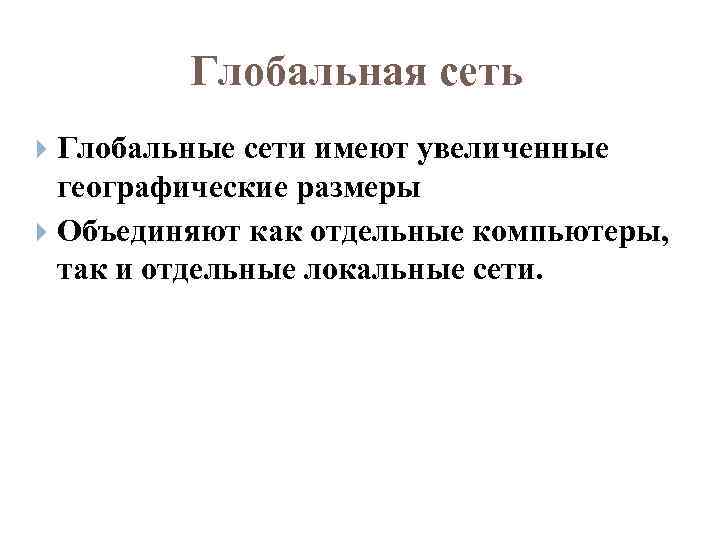

Глобальная сеть Глобальные сети имеют увеличенные географические размеры Объединяют как отдельные компьютеры, так и отдельные локальные сети.

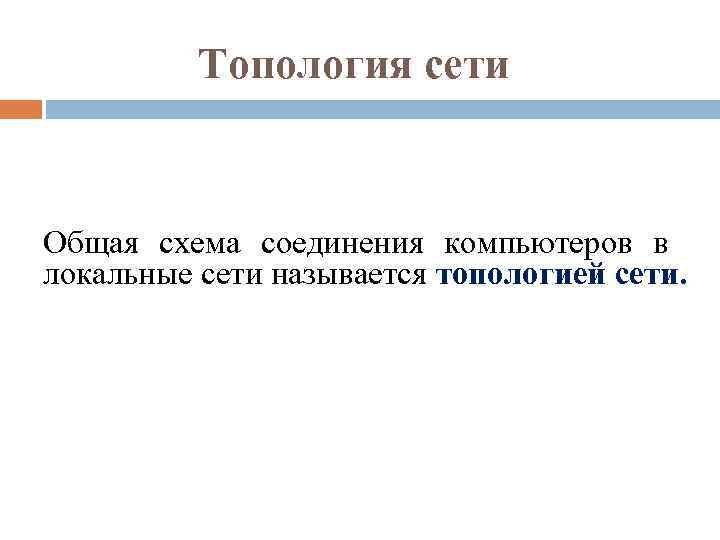

Топология сети Общая схема соединения компьютеров в локальные сети называется топологией сети.

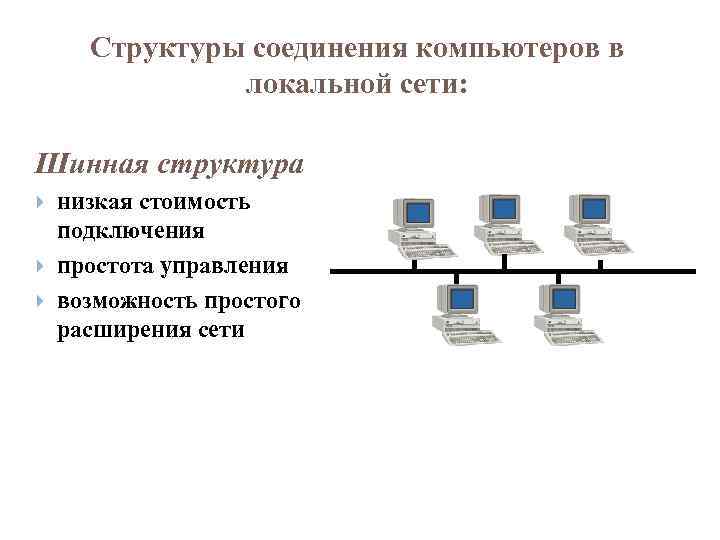

Структуры соединения компьютеров в локальной сети: Шинная структура низкая стоимость подключения простота управления возможность простого расширения сети

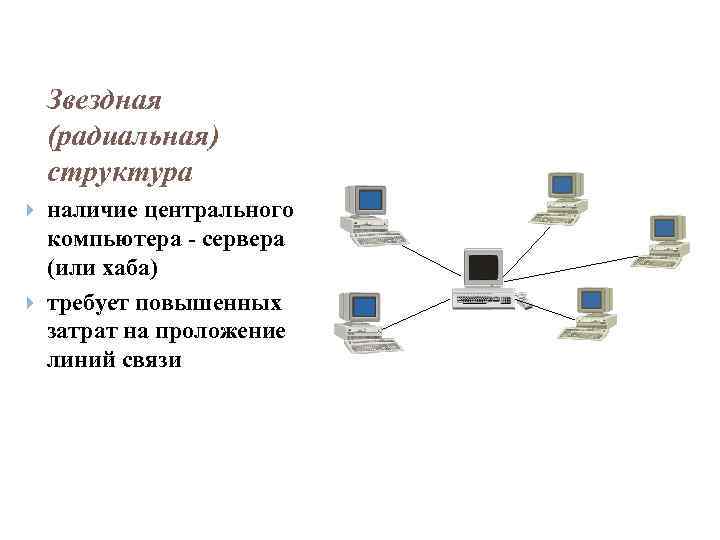

Звездная (радиальная) структура наличие центрального компьютера - сервера (или хаба) требует повышенных затрат на проложение линий связи
В кольцевой структуре ПК последовательно соединены друг с другом однонаправленной замкнутой линией связи.
Древовидная структура выглядит в виде ели, которая расширяется вниз. Отказ одного компьютера приводит к отказу лишь одной ветви, поэтому эта структура более надежная, чем кольцевая.

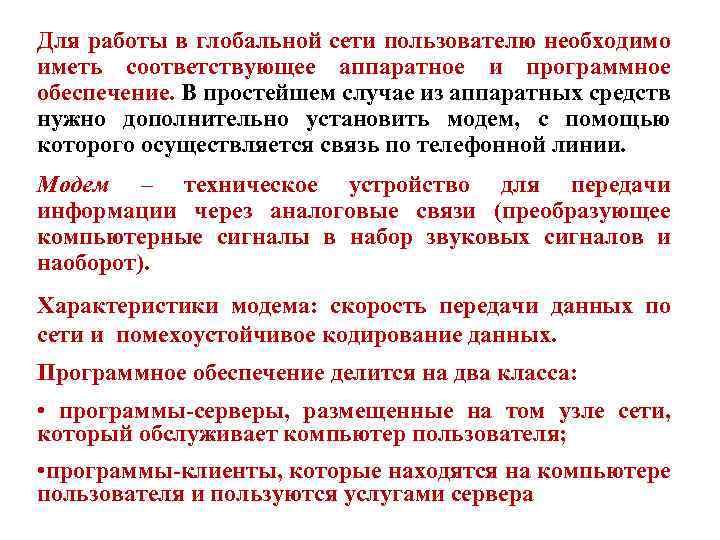

Для работы в глобальной сети пользователю необходимо иметь соответствующее аппаратное и программное обеспечение. В простейшем случае из аппаратных средств нужно дополнительно установить модем, с помощью которого осуществляется связь по телефонной линии. Модем – техническое устройство для передачи информации через аналоговые связи (преобразующее компьютерные сигналы в набор звуковых сигналов и наоборот). Характеристики модема: скорость передачи данных по сети и помехоустойчивое кодирование данных. Программное обеспечение делится на два класса: • программы-серверы, размещенные на том узле сети, который обслуживает компьютер пользователя; • программы-клиенты, которые находятся на компьютере пользователя и пользуются услугами сервера
Глобальная компьютерная сеть Интернет Самой известной глобальной сетью является Internet объединение огромного числа сетей национального, отраслевого, регионального уровня. "Малые" сети имеют выходы (шлюзы) в сети более высокого ранга. Из российских телекоммуникационных сетей крупнейшей (действует во всех странах СНГ и Прибалтике) является сеть RELCOM, созданная в 1990 году. Сеть является членом европейской сети EUNET, объединяющей многие сети Восточной Европы и Северной Африки, которая, в свою очередь является участником сети INTERNET.

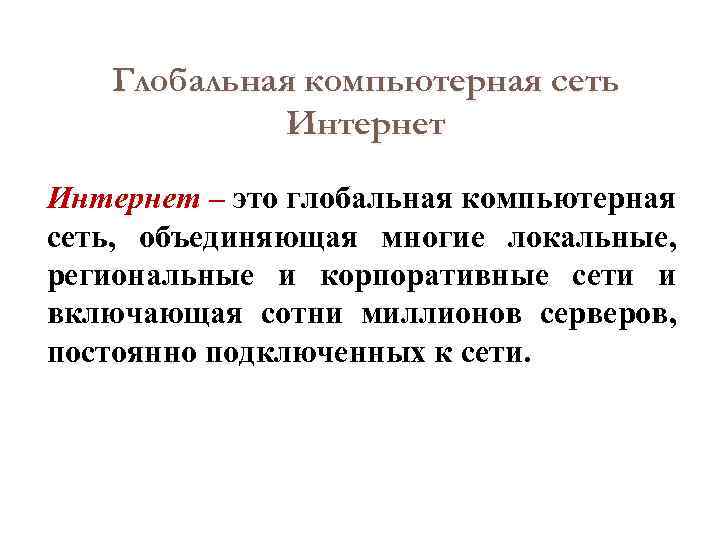

Глобальная компьютерная сеть Интернет – это глобальная компьютерная сеть, объединяющая многие локальные, региональные и корпоративные сети и включающая сотни миллионов серверов, постоянно подключенных к сети.
Каждая ЭВМ, подключенная к Интернету, имеет собственный уникальный физический адрес (IPадрес), состоящий из четырех десятичных чисел, каждое в диапазоне от 0 до 255. При работе в сети машины отыскивают друга именно по этим числам. Числа записываются через точку, например: 194. 84. 93. 29 или 128. 29. 15. 124 Такая система адресации позволяет получить 2564≈4, 3 миллиарда адресов. Протокол адресации называется IP протокол (протокол маршрутизации).

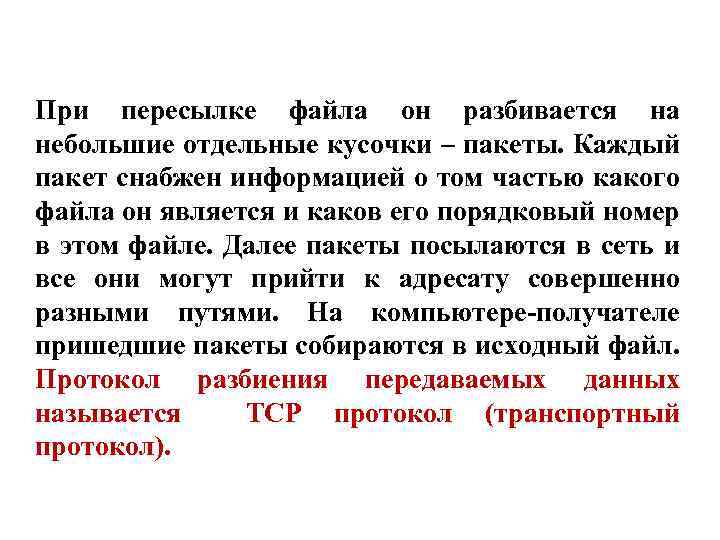

При пересылке файла он разбивается на небольшие отдельные кусочки – пакеты. Каждый пакет снабжен информацией о том частью какого файла он является и каков его порядковый номер в этом файле. Далее пакеты посылаются в сеть и все они могут прийти к адресату совершенно разными путями. На компьютере-получателе пришедшие пакеты собираются в исходный файл. Протокол разбиения передаваемых данных называется TCP протокол (транспортный протокол).

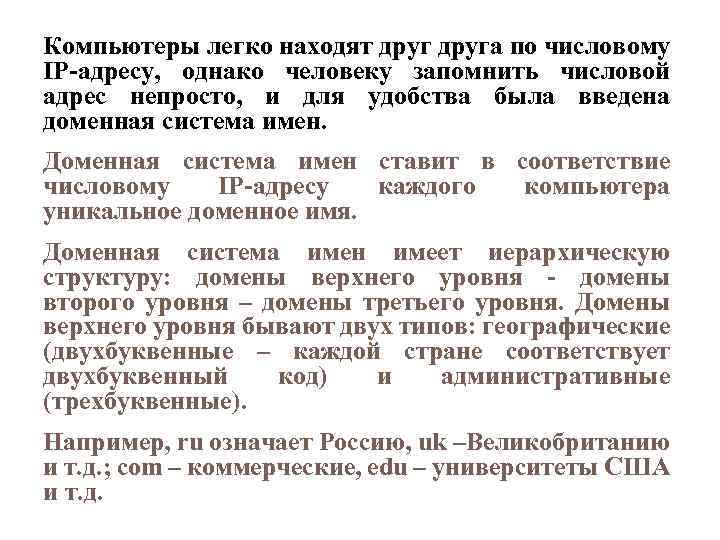

Компьютеры легко находят друга по числовому IP-адресу, однако человеку запомнить числовой адрес непросто, и для удобства была введена доменная система имен. Доменная система имен ставит в соответствие числовому IP-адресу каждого компьютера уникальное доменное имя. Доменная система имен имеет иерархическую структуру: домены верхнего уровня - домены второго уровня – домены третьего уровня. Домены верхнего уровня бывают двух типов: географические (двухбуквенные – каждой стране соответствует двухбуквенный код) и административные (трехбуквенные). Например, ru означает Россию, uk –Великобританию и т. д. ; com – коммерческие, edu – университеты США и т. д.

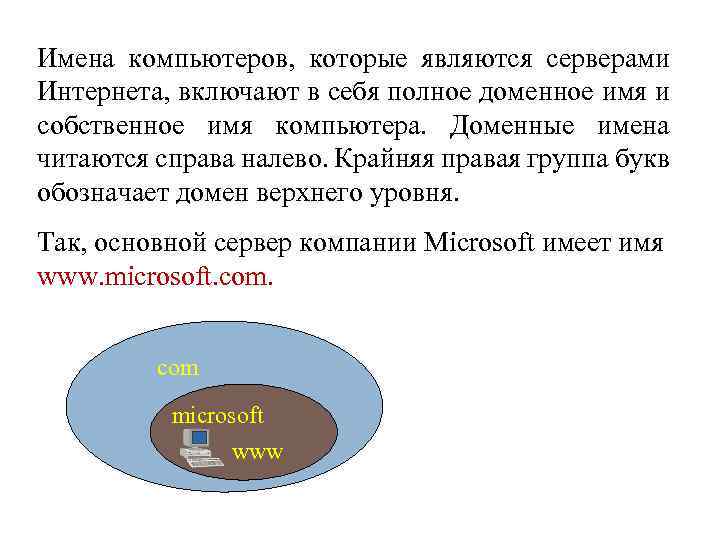

Имена компьютеров, которые являются серверами Интернета, включают в себя полное доменное имя и собственное имя компьютера. Доменные имена читаются справа налево. Крайняя правая группа букв обозначает домен верхнего уровня. Так, основной сервер компании Microsoft имеет имя www. microsoft. com microsoft www
Доменная система имен Домены второго уровня Домены верхнего уровня Домены третьего уровня Домены второго уровня Домены третьего уровня

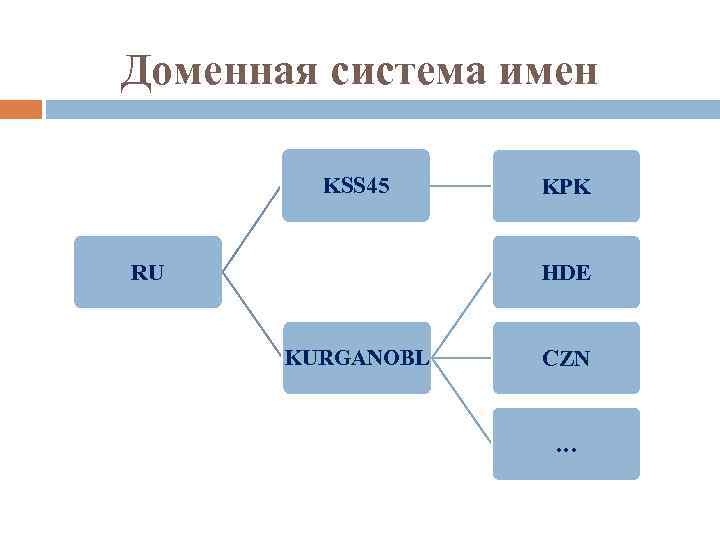

Доменная система имен KSS 45 RU KPK HDE KURGANOBL CZN …
Домашнее задание: Подготовка сообщения на тему «Основные виды телекоммуникационных услуг» (в электронном варианте).
