ЛОКАЛЬНАЯ СЕТЬ

Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования ресурсов а также подключенных к сети периферийных устройств (принтер, модем, дисковая память и т. д. ).

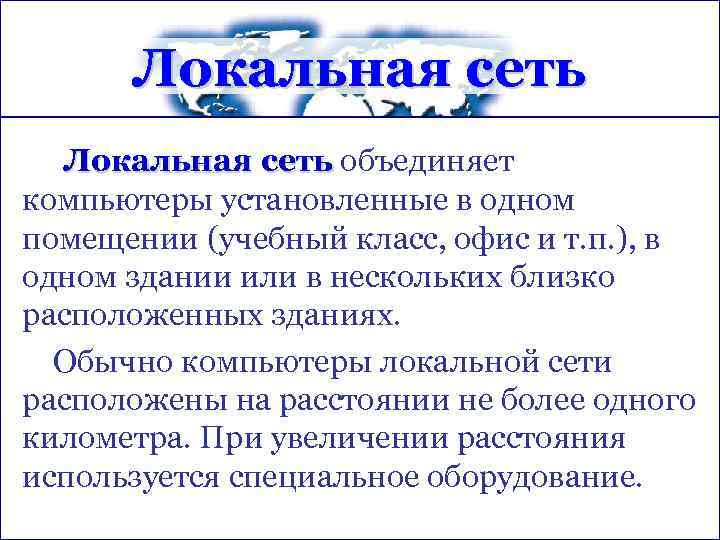

Локальная сеть объединяет компьютеры установленные в одном помещении (учебный класс, офис и т. п. ), в одном здании или в нескольких близко расположенных зданиях. Обычно компьютеры локальной сети расположены на расстоянии не более одного километра. При увеличении расстояния используется специальное оборудование.

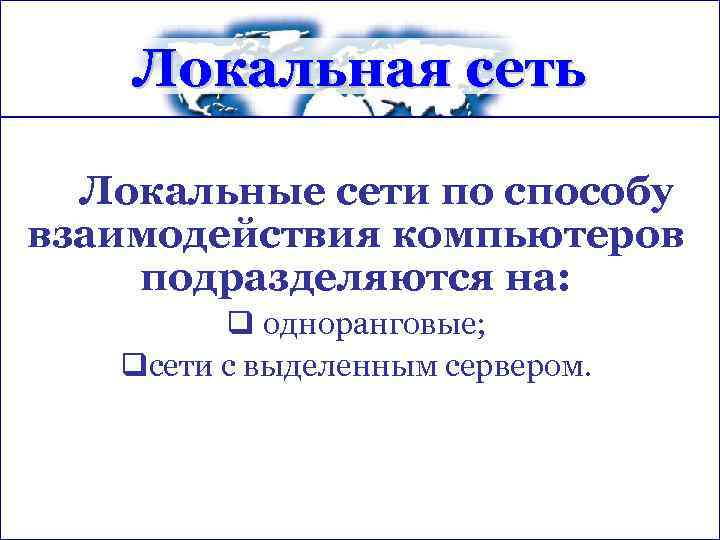

Локальная сеть Локальные сети по способу взаимодействия компьютеров подразделяются на: q одноранговые; qсети с выделенным сервером.

Одноранговая локальная сеть В одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому компьютеру в сети.

Одноранговая локальная сеть с топологией линейная шина

Одноранговая локальная сеть с топологией звезда

Одноранговая локальная сеть с топологией кольцо

Локальная сеть на основе сервера

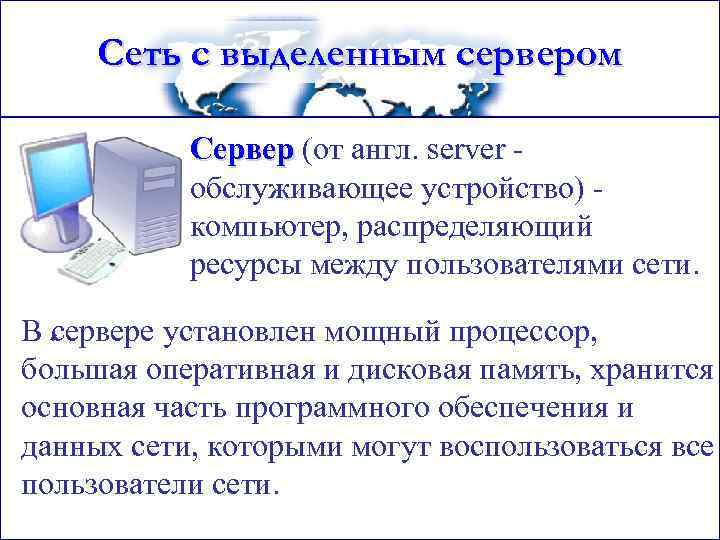

Сеть с выделенным сервером Сервер (от англ. server обслуживающее устройство) компьютер, распределяющий ресурсы между пользователями сети. В сервере установлен мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.

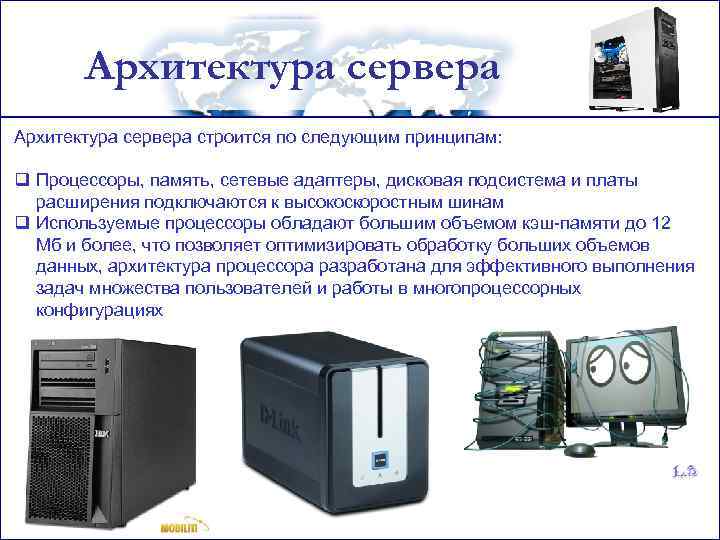

Архитектура сервера строится по следующим принципам: q Процессоры, память, сетевые адаптеры, дисковая подсистема и платы расширения подключаются к высокоскоростным шинам q Используемые процессоры обладают большим объемом кэш-памяти до 12 Мб и более, что позволяет оптимизировать обработку больших объемов данных, архитектура процессора разработана для эффективного выполнения задач множества пользователей и работы в многопроцессорных конфигурациях

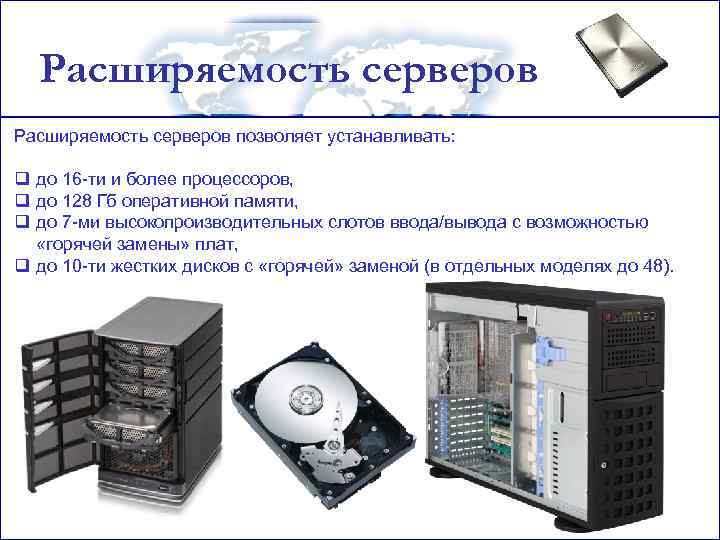

Расширяемость серверов позволяет устанавливать: q до 16 -ти и более процессоров, q до 128 Гб оперативной памяти, q до 7 -ми высокопроизводительных слотов ввода/вывода с возможностью «горячей замены» плат, q до 10 -ти жестких дисков с «горячей» заменой (в отдельных моделях до 48).

Сеть с выделенным сервером В качестве рабочих станций обычно используются менее производительные компьютеры с меньшей дисковой и оперативной памятью. Структура сети с выделенным сервером

Сегменты локальной сети, соединенные с помощью маршрутизатора

Рабочая станция Рабочие станции предназначены для решения сложных задач одного пользователя, оперирующих большими объемами данных или требующие большой вычислительной производительности. Этот класс оборудования характеризуется высокой нагрузочной способностью (меньшее падение производительности при росте нагрузки), большой производительностью системы в целом, меньшей отказоустойчивостью и хорошей расширяемостью.

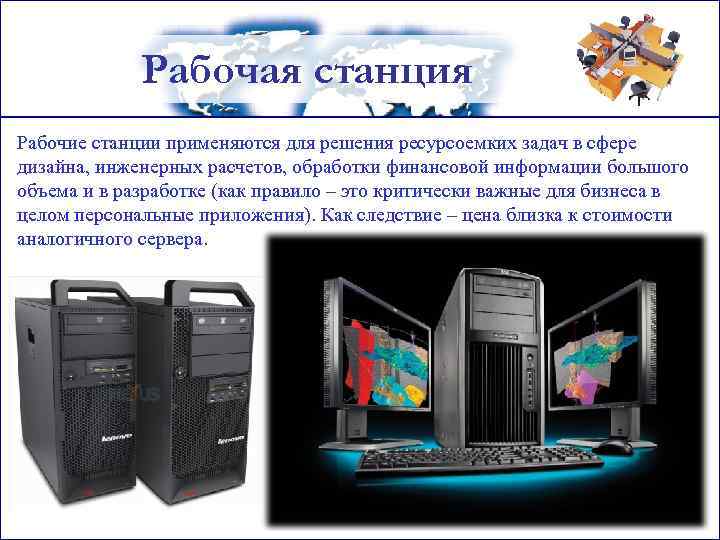

Рабочая станция Рабочие станции применяются для решения ресурсоемких задач в сфере дизайна, инженерных расчетов, обработки финансовой информации большого объема и в разработке (как правило – это критически важные для бизнеса в целом персональные приложения). Как следствие – цена близка к стоимости аналогичного сервера.

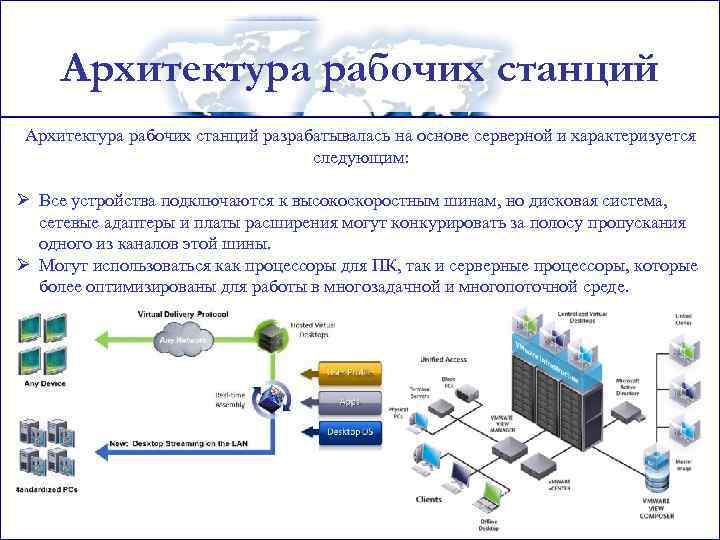

Архитектура рабочих станций разрабатывалась на основе серверной и характеризуется следующим: Ø Все устройства подключаются к высокоскоростным шинам, но дисковая система, сетевые адаптеры и платы расширения могут конкурировать за полосу пропускания одного из каналов этой шины. Ø Могут использоваться как процессоры для ПК, так и серверные процессоры, которые более оптимизированы для работы в многозадачной и многопоточной среде.

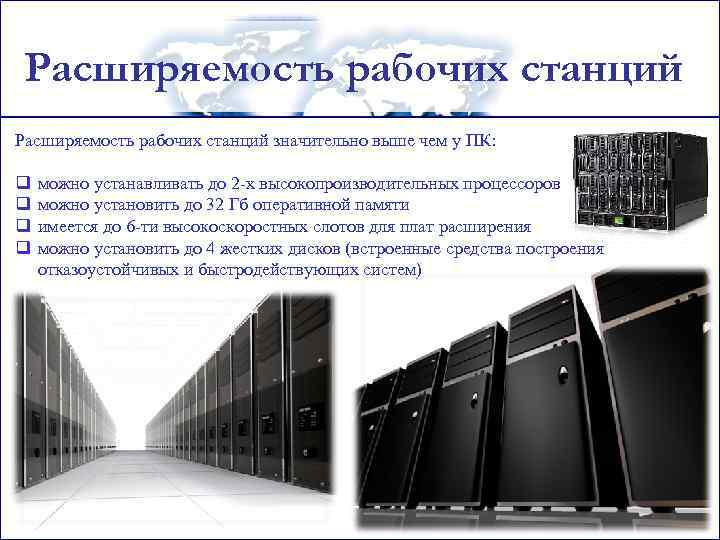

Расширяемость рабочих станций значительно выше чем у ПК: q q можно устанавливать до 2 -х высокопроизводительных процессоров можно установить до 32 Гб оперативной памяти имеется до 6 -ти высокоскоростных слотов для плат расширения можно установить до 4 жестких дисков (встроенные средства построения отказоустойчивых и быстродействующих систем)

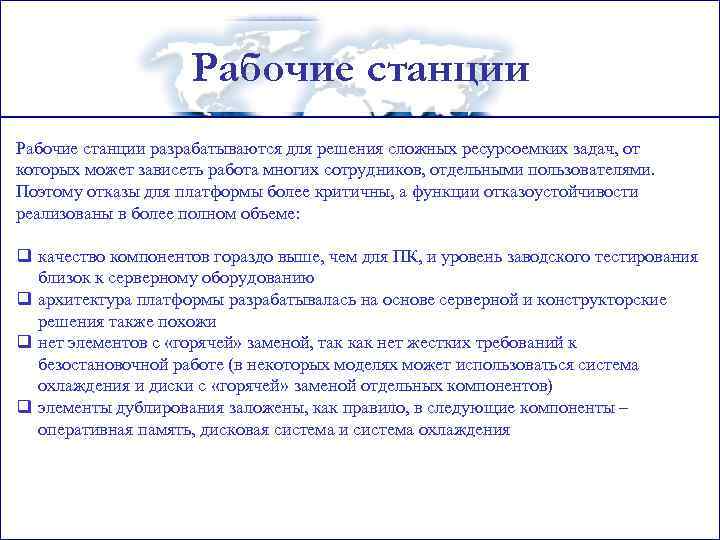

Рабочие станции разрабатываются для решения сложных ресурсоемких задач, от которых может зависеть работа многих сотрудников, отдельными пользователями. Поэтому отказы для платформы более критичны, а функции отказоустойчивости реализованы в более полном объеме: q качество компонентов гораздо выше, чем для ПК, и уровень заводского тестирования близок к серверному оборудованию q архитектура платформы разрабатывалась на основе серверной и конструкторские решения также похожи q нет элементов с «горячей» заменой, так как нет жестких требований к безостановочной работе (в некоторых моделях может использоваться система охлаждения и диски с «горячей» заменой отдельных компонентов) q элементы дублирования заложены, как правило, в следующие компоненты – оперативная память, дисковая система и система охлаждения

Аппаратное и программное обеспечение проводных и беспроводных сетей В проводных локальных сетях соединение компьютеров между собой производится с помощью кабеля. Кабели подключаются к сетевым адаптерам типа Ethernet которые могут обеспечить скорость передачи данных по локальной сети 10 Мбит/с, 100 Мбит/с или 1000 Мбит/с.

Аппаратное и программное обеспечение проводных и беспроводных сетей Для подключения к локальной сети портативных компьютеров часто используется беспроводное подключение, при котором передача данных осуществляется с помощью электромагнитных волн. В беспроводных локальных сетях в качестве центрального сетевого устройства используется точка доступа. Беспроводные сети типа Wi-Fi могут обеспечить скорость передачи данных до 54 Мбит/с, однако скорость зависит от количества подключенных компьютеров и от расстояния до точки доступа.
