LOGO НАВЧАЛЬНА ДИСЦИПЛІНА “РАДІАЦІЙНИЙ, ХІМІЧНИЙ ТА БІОЛОГІЧНИЙ ЗАХИСТ”
ЖИТОМИРСЬКИЙ ВІЙСЬКОВИЙ ІНСТИТУТ імені С. П. Корольова НАЦІОНАЛЬНОГО АВІАЦІЙНОГО УНІВЕРСИТЕТУ Кафедра тактики Групове заняття № 1 ТЕМА 2. Підтримка живучості підрозділів в умовах радіаційного, хімічного та біологічного зараження ЗАНЯТТЯ 1. Засоби індивідуального та колективного захисту від радіаційного, хімічного та біологічного зараження Викладач кафедри тактики С. А. Новохацький

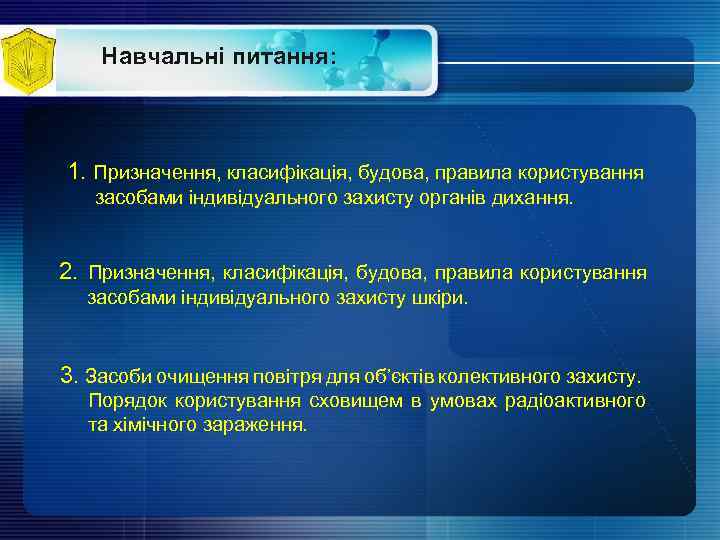

Навчальні питання: 1. Призначення, класифікація, будова, правила користування засобами індивідуального захисту органів дихання. 2. Призначення, класифікація, будова, правила користування засобами індивідуального захисту шкіри. 3. Засоби очищення повітря для об’єктів колективного захисту. Порядок користування сховищем в умовах радіоактивного та хімічного зараження.

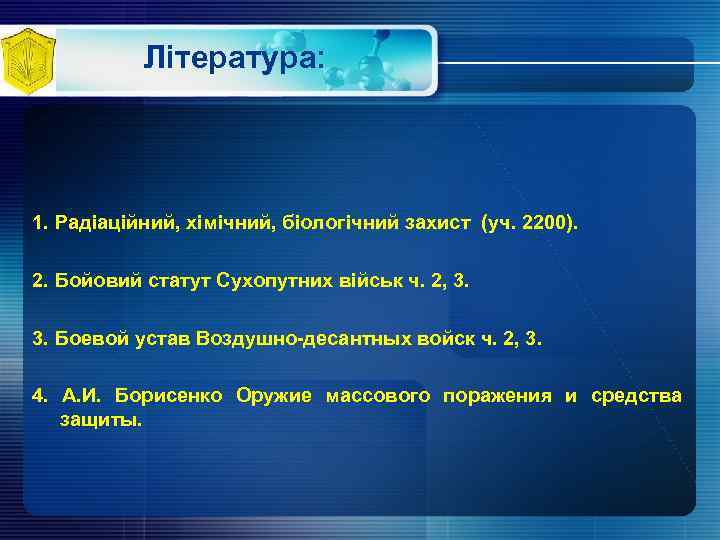

Література: 1. Радіаційний, хімічний, біологічний захист (уч. 2200). 2. Бойовий статут Сухопутних військ ч. 2, 3. 3. Боевой устав Воздушно-десантных войск ч. 2, 3. 4. А. И. Борисенко Оружие массового поражения и средства защиты.

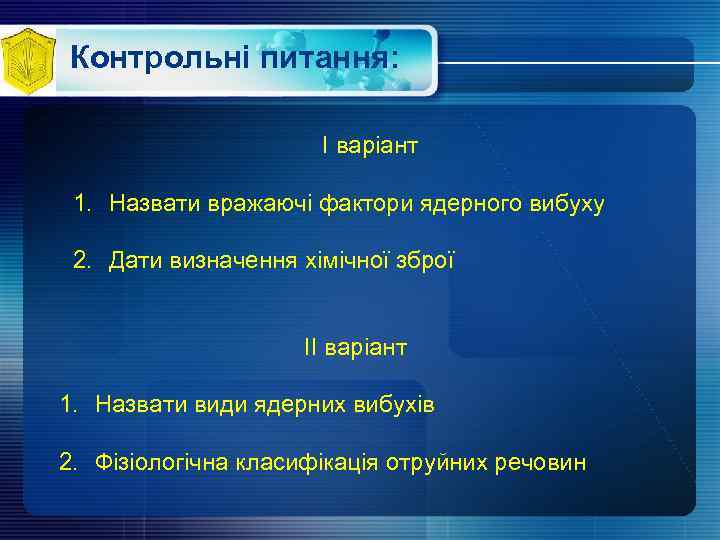

Контрольні питання: І варіант 1. Назвати вражаючі фактори ядерного вибуху 2. Дати визначення хімічної зброї ІІ варіант 1. Назвати види ядерних вибухів 2. Фізіологічна класифікація отруйних речовин

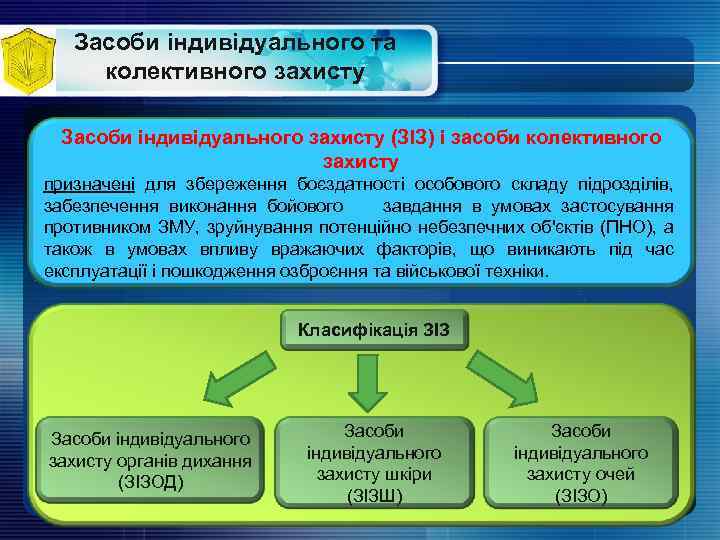

Засоби індивідуального та колективного захисту Засоби індивідуального захисту (ЗІЗ) і засоби колективного захисту призначені для збереження боєздатності особового складу підрозділів, забезпечення виконання бойового завдання в умовах застосування противником ЗМУ, зруйнування потенційно небезпечних об'єктів (ПНО), а також в умовах впливу вражаючих факторів, що виникають під час експлуатації і пошкодження озброєння та військової техніки. Класифікація ЗІЗ Засоби індивідуального захисту органів дихання (ЗІЗОД) Засоби індивідуального захисту шкіри (ЗІЗШ) Засоби індивідуального захисту очей (ЗІЗО)

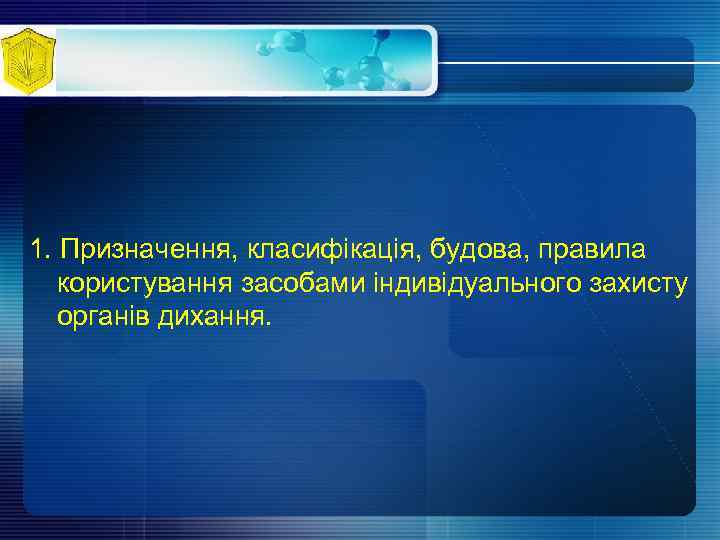

1. Призначення, класифікація, будова, правила користування засобами індивідуального захисту органів дихання.

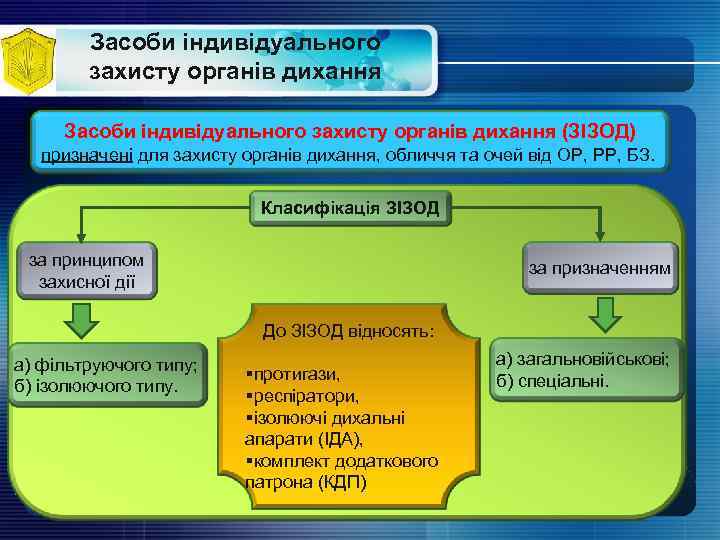

Засоби індивідуального захисту органів дихання (ЗІЗОД) призначені для захисту органів дихання, обличчя та очей від ОР, РР, БЗ. Класифікація ЗІЗОД за принципом захисної дії за призначенням До ЗІЗОД відносять: а) фільтруючого типу; б) ізолюючого типу. §протигази, §респіратори, §ізолюючі дихальні апарати (ІДА), §комплект додаткового патрона (КДП) а) загальновійськові; б) спеціальні.

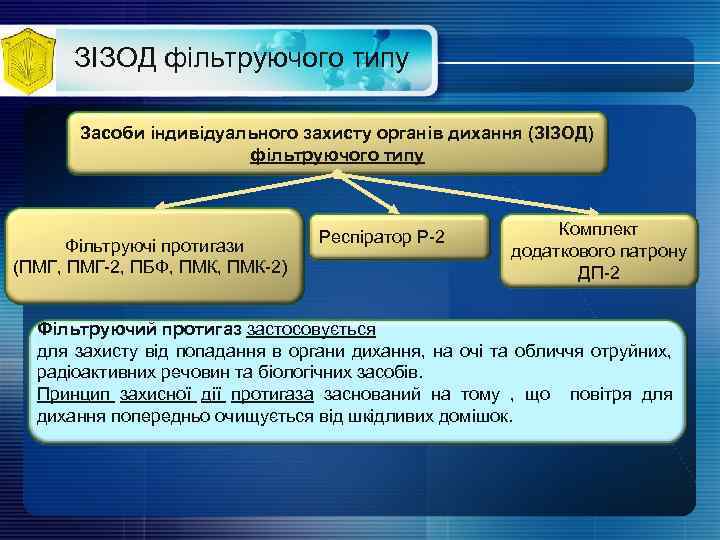

ЗІЗОД фільтруючого типу Засоби індивідуального захисту органів дихання (ЗІЗОД) фільтруючого типу Фільтруючі протигази (ПМГ, ПМГ-2, ПБФ, ПМК-2) Респіратор Р-2 Комплект додаткового патрону ДП-2 Фільтруючий протигаз застосовується для захисту від попадання в органи дихання, на очі та обличчя отруйних, радіоактивних речовин та біологічних засобів. Принцип захисної дії протигаза заснований на тому , що повітря для дихання попередньо очищується від шкідливих домішок.

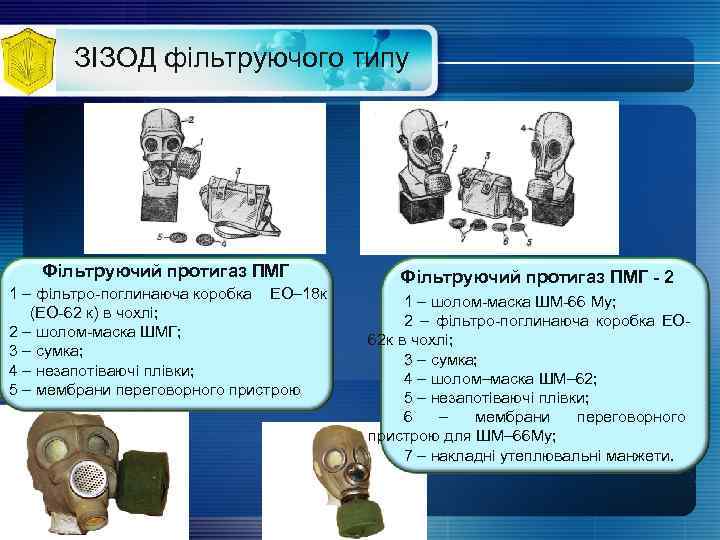

ЗІЗОД фільтруючого типу Фільтруючий протигаз ПМГ 1 – фільтро-поглинаюча коробка ЕО– 18 к (ЕО-62 к) в чохлі; 2 – шолом-маска ШМГ; 3 – сумка; 4 – незапотіваючі плівки; 5 – мембрани переговорного пристрою. Фільтруючий протигаз ПМГ - 2 1 – шолом-маска ШМ-66 Му; 2 – фільтро-поглинаюча коробка ЕО 62 к в чохлі; 3 – сумка; 4 – шолом–маска ШМ– 62; 5 – незапотіваючі плівки; 6 – мембрани переговорного пристрою для ШМ– 66 Му; 7 – накладні утеплювальні манжети.

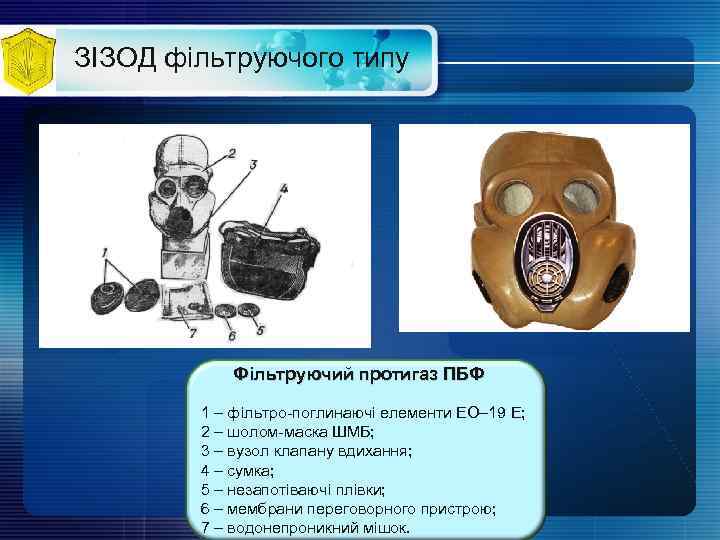

ЗІЗОД фільтруючого типу Фільтруючий протигаз ПБФ 1 – фільтро-поглинаючі елементи ЕО– 19 Е; 2 – шолом-маска ШМБ; 3 – вузол клапану вдихання; 4 – сумка; 5 – незапотіваючі плівки; 6 – мембрани переговорного пристрою; 7 – водонепроникний мішок.
ЗІЗОД фільтруючого типу Фільтруючий протигаз ПМК 1 – маска М-80; 2 – фільтро-поглинаюча коробка ЕО. 1. 08. 01 в чохлі; 3 – сумка; 4 – бирка; 5 – водонепроникний мішок; 6 – незапотіваючі плівки; 7 - накладні утеплювальні манжети; 8 – кришка фляги з клапаном в поліетиленовому пакеті; 9 – вкладиш. Фільтруючий протигаз ПМК-2 1 – маска МБ-1– 80; 2 – фільтропоглинаюча коробка ЕО. 1. 15. 01 в чохлі; 3 – сумка; 4 – бирка; 5 – водонепроникний мішок; 6 – незапотіваючі плівки; 7 - накладні утеплювальні манжети; 8 – кришка фляги з клапаном в поліетиленовому пакеті; 9 – перехідники; 10 – решітка; 11 – заглушка; 12 – вкладиш.

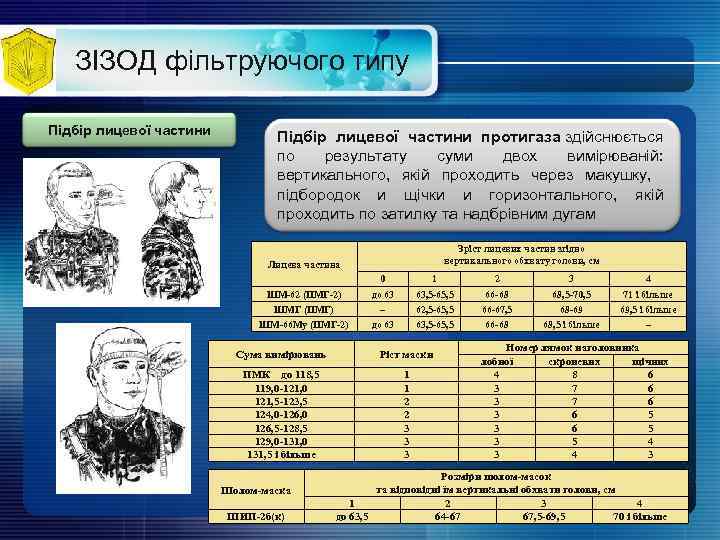

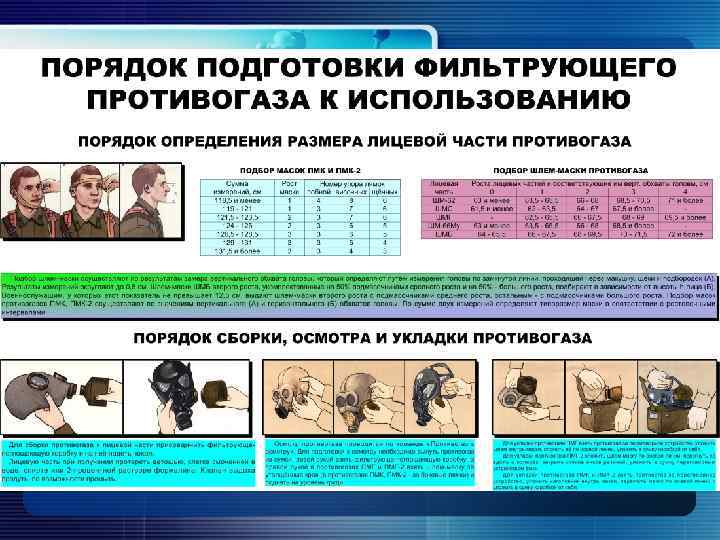

ЗІЗОД фільтруючого типу Підбір лицевої частини протигаза здійснюється по результату суми двох вимірюваній: вертикального, якій проходить через макушку, підбородок и щічки и горизонтального, якій проходить по затилку та надбрівним дугам Зріст лицевих частин згідно вертикального обхвату голови, см Лицева частина 0 ШМ-62 (ПМГ-2) ШМГ (ПМГ) ШМ-66 Му (ПМГ-2) 1 2 3 4 до 63 – до 63 63, 5‑ 65, 5 62, 5‑ 65, 5 63, 5‑ 65, 5 66‑ 68 66‑ 67, 5 66‑ 68 68, 5‑ 70, 5 68‑ 69 68, 5 і більше 71 і більше 69, 5 і більше – Сума вимірювань Ріст маски ПМК до 118, 5 119, 0 -121, 0 121, 5 -123, 5 124, 0 -126, 0 126, 5 -128, 5 129, 0 -131, 0 131, 5 і більше 1 1 2 2 3 3 3 Шолом-маска ШИП-2 б(к) Номер лямок наголовника лобної скроневих щічних 4 8 6 3 7 6 3 6 5 3 5 4 3 Розміри шолом-масок та відповідні їм вертикальні обхвати голови, см 1 2 3 4 до 63, 5 64‑ 67 67, 5‑ 69, 5 70 і більше

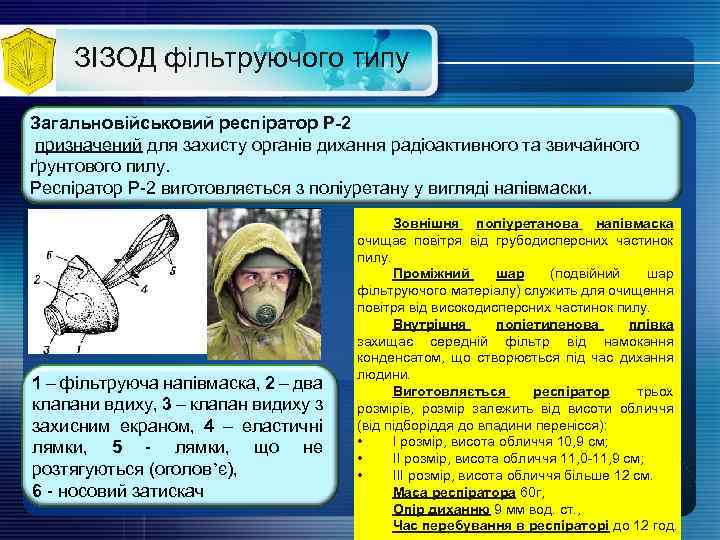

ЗІЗОД фільтруючого типу Загальновійськовий респіратор Р-2 призначений для захисту органів дихання радіоактивного та звичайного ґрунтового пилу. Респіратор Р-2 виготовляється з поліуретану у вигляді напівмаски. 1 – фільтруюча напівмаска, 2 – два клапани вдиху, 3 – клапан видиху з захисним екраном, 4 – еластичні лямки, 5 - лямки, що не розтягуються (оголов’є), 6 - носовий затискач Зовнішня поліуретанова напівмаска очищає повітря від грубодисперсних частинок пилу. Проміжний шар (подвійний шар фільтруючого матеріалу) служить для очищення повітря від високодисперсних частинок пилу. Внутрішня поліетиленова плівка захищає середній фільтр від намокання конденсатом, що створюється під час дихання людини. Виготовляється респіратор трьох розмірів, розмір залежить від висоти обличчя (від підборіддя до впадини перенісся): • І розмір, висота обличчя 10, 9 см; • ІІ розмір, висота обличчя 11, 0 -11, 9 см; • ІІІ розмір, висота обличчя більше 12 см. Маса респіратора 60 г, Опір диханню 9 мм вод. ст. , Час перебування в респіраторі до 12 год.
ЗІЗОД фільтруючого типу Комплект додаткового патрону – призначений для захисту органів дихання віл оксиду вуглецю та радіоактивного пилу. Додатковий патрон ДП-2 використовується по призначенню з любим загальновійськовим фільтруючим протигазом, крім ПБФ. Принцип дії додаткового патрону оснований на каталітичному окисленні оксиду вуглецю до діоксиду вуглецю. Протиаерозольний фільтр, який входить до складу комплекту, очищує вдихаєме повітря від РП по принципу фільтрації. Час захисної дії по СО при температурі від +10 до 0 о. С – 360 хв, від 0 до -30 о. С – 75 хв.

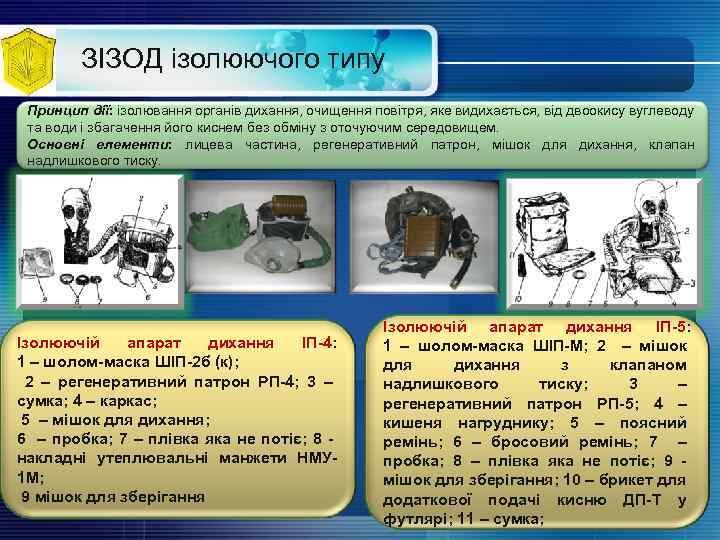

ЗІЗОД ізолюючого типу Принцип дії: ізолювання органів дихання, очищення повітря, яке видихається, від двоокису вуглеводу та води і збагачення його киснем без обміну з оточуючим середовищем. Основні елементи: лицева частина, регенеративний патрон, мішок для дихання, клапан надлишкового тиску. Ізолюючій апарат дихання ІП-4: 1 – шолом-маска ШІП-2 б (к); 2 – регенеративний патрон РП-4; 3 – сумка; 4 – каркас; 5 – мішок для дихання; 6 – пробка; 7 – плівка яка не потіє; 8 накладні утеплювальні манжети НМУ 1 М; 9 мішок для зберігання Ізолюючій апарат дихання ІП-5: 1 – шолом-маска ШІП-М; 2 – мішок для дихання з клапаном надлишкового тиску; 3 – регенеративний патрон РП-5; 4 – кишеня нагруднику; 5 – поясний ремінь; 6 – бросовий ремінь; 7 – пробка; 8 – плівка яка не потіє; 9 мішок для зберігання; 10 – брикет для додаткової подачі кисню ДП-Т у футлярі; 11 – сумка;

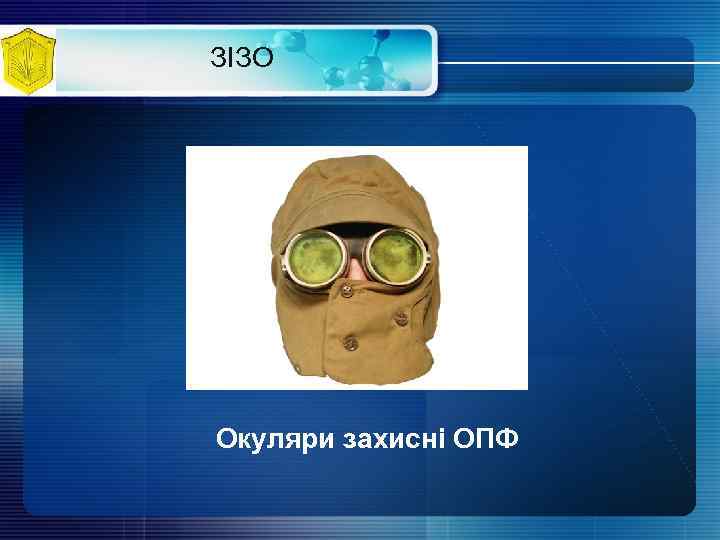

ЗІЗО Окуляри захисні ОПФ
2. Призначення, класифікація, будова, правила користування засобами індивідуального захисту шкіри.

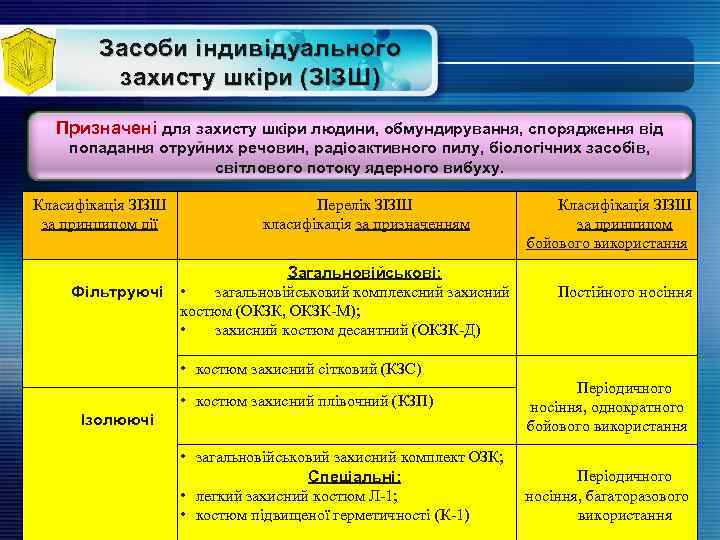

Засоби індивідуального захисту шкіри (ЗІЗШ) Призначені для захисту шкіри людини, обмундирування, спорядження від попадання отруйних речовин, радіоактивного пилу, біологічних засобів, світлового потоку ядерного вибуху. Класифікація ЗІЗШ за принципом дії Фільтруючі Перелік ЗІЗШ класифікація за призначенням Загальновійськові: • загальновійськовий комплексний захисний костюм (ОКЗК, ОКЗК-М); • захисний костюм десантний (ОКЗК-Д) Класифікація ЗІЗШ за принципом бойового використання Постійного носіння • костюм захисний сітковий (КЗС) • костюм захисний плівочний (КЗП) Ізолюючі • загальновійськовий захисний комплект ОЗК; Спеціальні: • легкий захисний костюм Л-1; • костюм підвищеної герметичності (К-1) Періодичного носіння, однократного бойового використання Періодичного носіння, багаторазового використання

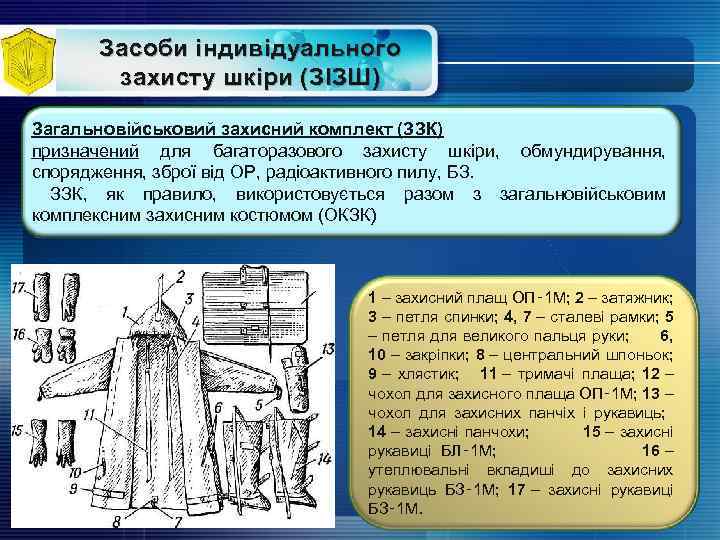

Засоби індивідуального захисту шкіри (ЗІЗШ) Загальновійськовий захисний комплект (ЗЗК) призначений для багаторазового захисту шкіри, обмундирування, спорядження, зброї від ОР, радіоактивного пилу, БЗ. ЗЗК, як правило, використовується разом з загальновійськовим комплексним захисним костюмом (ОКЗК) 1 – захисний плащ ОП‑ 1 М; 2 – затяжник; 3 – петля спинки; 4, 7 – сталеві рамки; 5 – петля для великого пальця руки; 6, 10 – закріпки; 8 – центральний шпоньок; 9 – хлястик; 11 – тримачі плаща; 12 – чохол для захисного плаща ОП‑ 1 М; 13 – чохол для захисних панчіх і рукавиць; 14 – захисні панчохи; 15 – захисні рукавиці БЛ‑ 1 М; 16 – утеплювальні вкладиші до захисних рукавиць БЗ‑ 1 М; 17 – захисні рукавиці БЗ‑ 1 М.

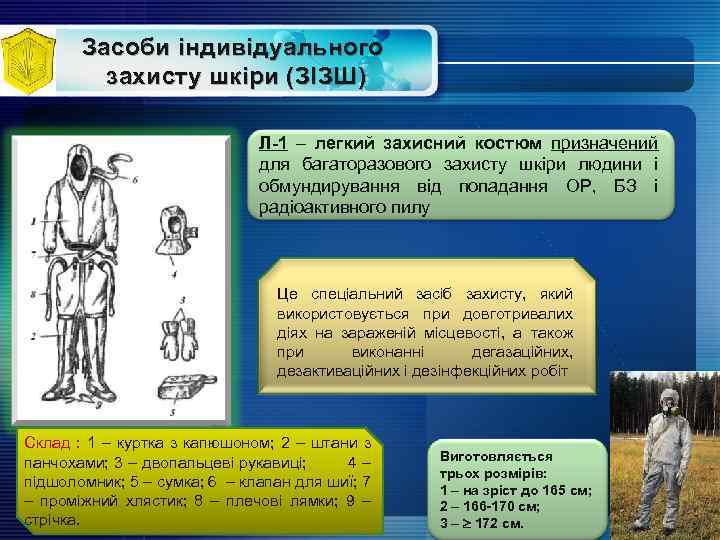

Засоби індивідуального захисту шкіри (ЗІЗШ) Л-1 – легкий захисний костюм призначений для багаторазового захисту шкіри людини і обмундирування від попадання ОР, БЗ і радіоактивного пилу Це спеціальний засіб захисту, який використовується при довготривалих діях на зараженій місцевості, а також при виконанні дегазаційних, дезактиваційних і дезінфекційних робіт Склад : 1 – куртка з капюшоном; 2 – штани з панчохами; 3 – двопальцеві рукавиці; 4 – підшоломник; 5 – сумка; 6 – клапан для шиї; 7 – проміжний хлястик; 8 – плечові лямки; 9 – стрічка. Виготовляється трьох розмірів: 1 – на зріст до 165 см; 2 – 166 -170 см; 3 – 172 см.

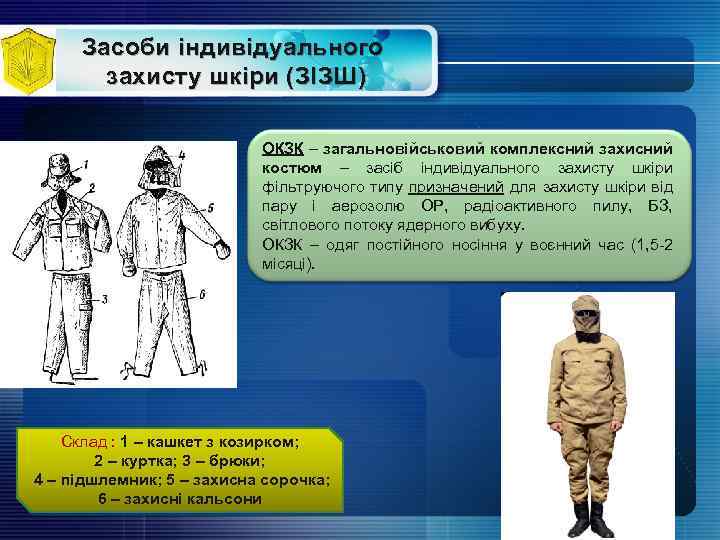

Засоби індивідуального захисту шкіри (ЗІЗШ) ОКЗК – загальновійськовий комплексний захисний костюм – засіб індивідуального захисту шкіри фільтруючого типу призначений для захисту шкіри від пару і аерозолю ОР, радіоактивного пилу, БЗ, світлового потоку ядерного вибуху. ОКЗК – одяг постійного носіння у воєнний час (1, 5 -2 місяці). Склад : 1 – кашкет з козирком; 2 – куртка; 3 – брюки; 4 – підшлемник; 5 – захисна сорочка; 6 – захисні кальсони

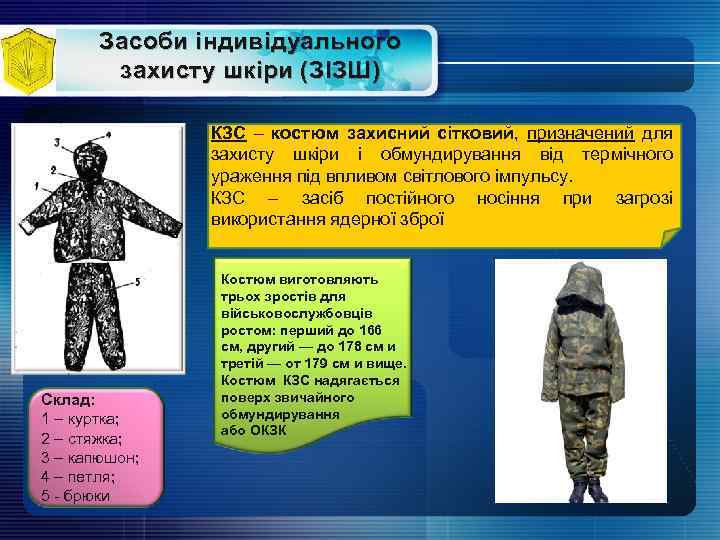

Засоби індивідуального захисту шкіри (ЗІЗШ) КЗС – костюм захисний сітковий, призначений для захисту шкіри і обмундирування від термічного ураження під впливом світлового імпульсу. КЗС – засіб постійного носіння при загрозі використання ядерної зброї Склад: 1 – куртка; 2 – стяжка; 3 – капюшон; 4 – петля; 5 - брюки Костюм виготовляють трьох зростів для військовослужбовців ростом: перший до 166 см, другий — до 178 см и третій — от 179 см и вище. Костюм КЗС надягається поверх звичайного обмундирування або ОКЗК

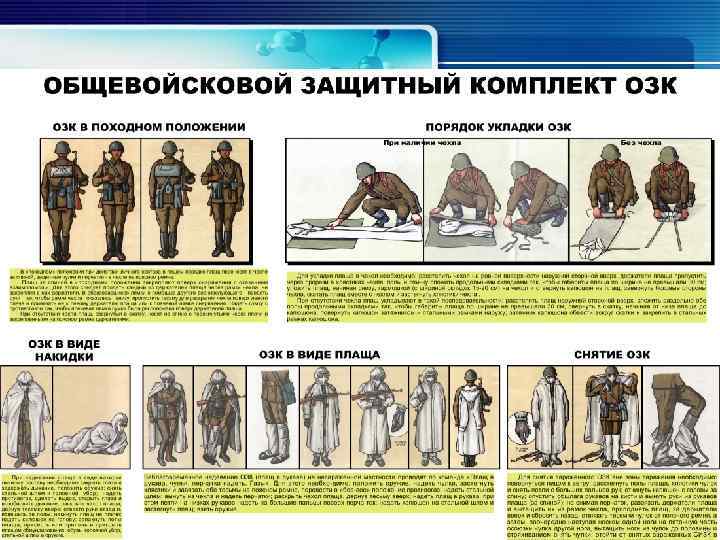

Загальновійськовий захисний комплект (ЗЗК) Комплект ЗЗК у положенні “наготові” Комплект ЗЗК у “бойовому” положенні: а – у вигляді накидки; б – плащ в рукави; в – плащ у вигляді комбінезону Зняття ЗЗК Порядок зняття комплекту ОЗК Знімання захисних панчіх
3. Засоби очищення повітря для об’єктів колективного захисту. Порядок користування сховищем в умовах радіоактивного та хімічного зараження.

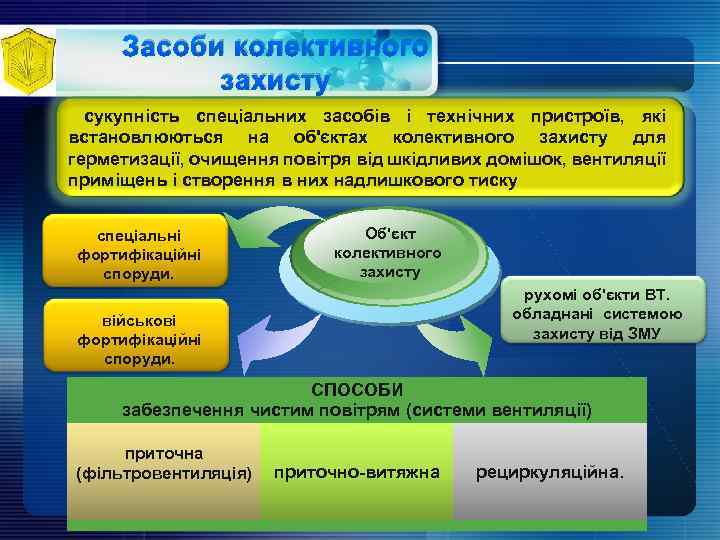

Засоби колективного захисту сукупність спеціальних засобів і технічних пристроїв, які встановлюються на об'єктах колективного захисту для герметизації, очищення повітря від шкідливих домішок, вентиляції приміщень і створення в них надлишкового тиску спеціальні фортифікаційні споруди. Об'єкт колективного захисту рухомі об'єкти ВТ. обладнані системою захисту від ЗМУ військові фортифікаційні споруди. СПОСОБИ забезпечення чистим повітрям (системи вентиляції) приточна (фільтровентиляція) приточно-витяжна рециркуляційна.

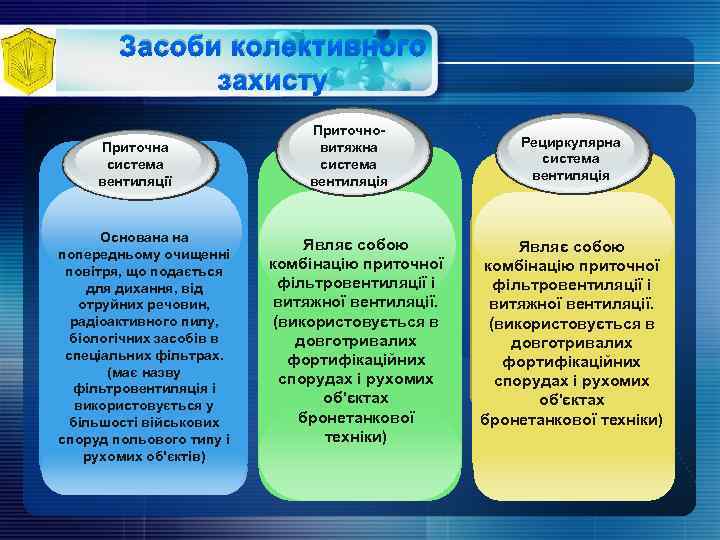

Засоби колективного захисту Приточна система вентиляції Основана на попередньому очищенні повітря, що подається для дихання, від отруйних речовин, радіоактивного пилу, біологічних засобів в спеціальних фільтрах. (має назву фільтровентиляція і використовується у більшості військових споруд польового типу і рухомих об'єктів) Приточновитяжна система вентиляція Являє собою комбінацію приточної фільтровентиляції і витяжної вентиляції. (використовується в довготривалих фортифікаційних спорудах і рухомих об'єктах бронетанкової техніки) Рециркулярна система вентиляція Являє собою комбінацію приточної фільтровентиляції і витяжної вентиляції. (використовується в довготривалих фортифікаційних спорудах і рухомих об'єктах бронетанкової техніки)

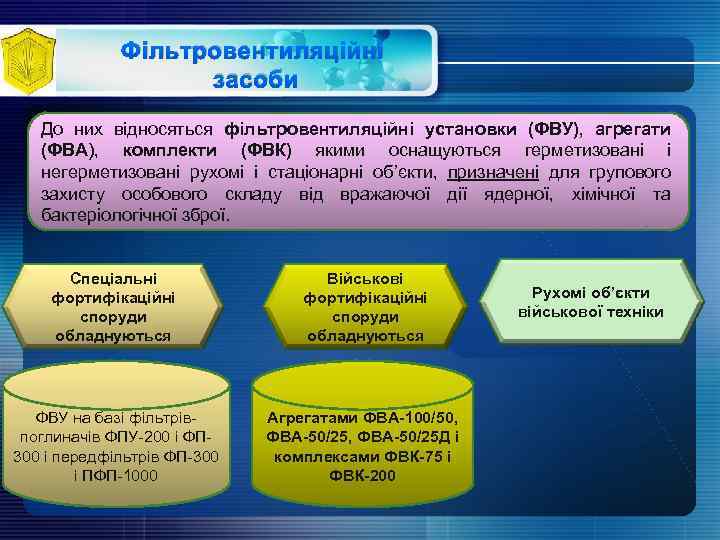

Фільтровентиляційні засоби До них відносяться фільтровентиляційні установки (ФВУ), агрегати (ФВА), комплекти (ФВК) якими оснащуються герметизовані і негерметизовані рухомі і стаціонарні об’єкти, призначені для групового захисту особового складу від вражаючої дії ядерної, хімічної та бактеріологічної зброї. Спеціальні фортифікаційні споруди обладнуються ФВУ на базі фільтрівпоглиначів ФПУ-200 і ФП 300 і передфільтрів ФП-300 і ПФП-1000 Військові фортифікаційні споруди обладнуються Агрегатами ФВА-100/50, ФВА-50/25 Д і комплексами ФВК-75 і ФВК-200 Рухомі об’єкти військової техніки

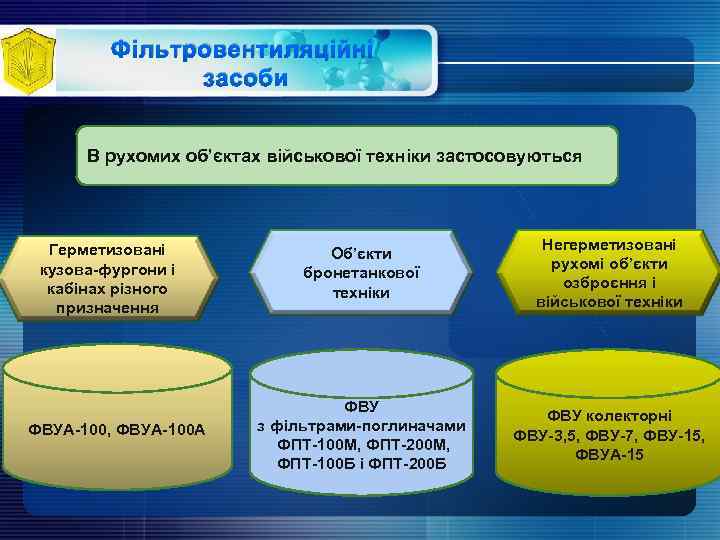

Фільтровентиляційні засоби В рухомих об’єктах військової техніки застосовуються Герметизовані кузова-фургони і кабінах різного призначення ФВУА-100, ФВУА-100 А Об’єкти бронетанкової техніки Негерметизовані рухомі об’єкти озброєння і військової техніки ФВУ з фільтрами-поглиначами ФПТ-100 М, ФПТ-200 М, ФПТ-100 Б і ФПТ-200 Б ФВУ колекторні ФВУ-3, 5, ФВУ-7, ФВУ-15, ФВУА-15
Фільтровентиляційні засоби ФВА-50/25 ФВА-100/50

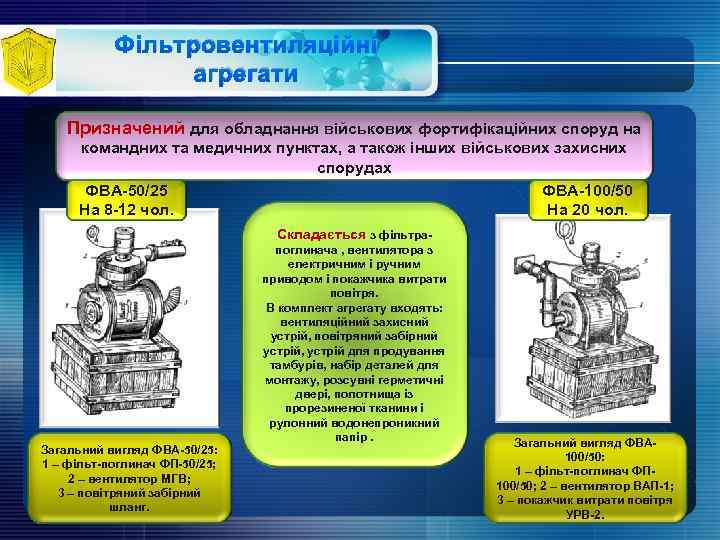

Фільтровентиляційні агрегати Призначений для обладнання військових фортифікаційних споруд на командних та медичних пунктах, а також інших військових захисних спорудах ФВА-50/25 ФВА-100/50 На 8 -12 чол. На 20 чол. Складається з фільтра- Загальний вигляд ФВА-50/25: 1 – фільт-поглинач ФП-50/25; 2 – вентилятор МГВ; 3 – повітряний забірний шланг. поглинача , вентилятора з електричним і ручним приводом і покажчика витрати повітря. В комплект агрегату входять: вентиляційний захисний устрій, повітряний забірний устрій, устрій для продування тамбурів, набір деталей для монтажу, розсувні герметичні двері, полотнища із прорезиненої тканини і рулонний водонепроникний папір. Загальний вигляд ФВА 100/50: 1 – фільт-поглинач ФП 100/50; 2 – вентилятор ВАП-1; 3 – покажчик витрати повітря УРВ-2.

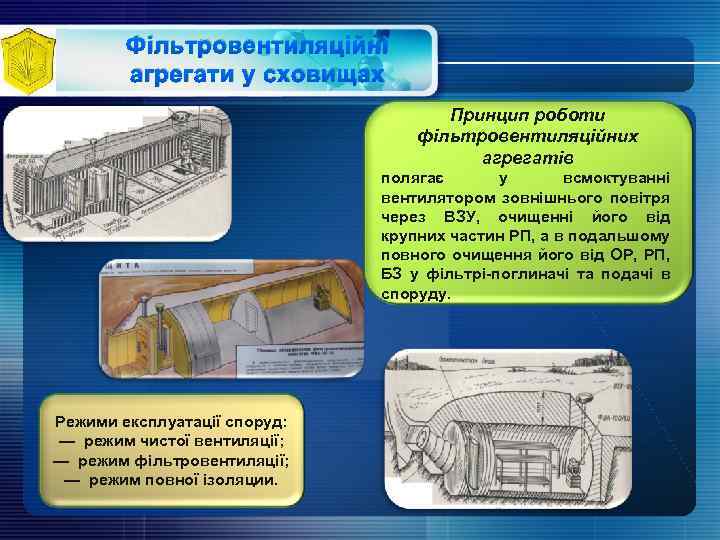

Фільтровентиляційні агрегати у сховищах Принцип роботи фільтровентиляційних агрегатів полягає у всмоктуванні вентилятором зовнішнього повітря через ВЗУ, очищенні його від крупних частин РП, а в подальшому повного очищення його від ОР, РП, БЗ у фільтрі-поглиначі та подачі в споруду. Режими експлуатації споруд: — режим чистої вентиляції; — режим фільтровентиляції; — режим повної ізоляции.

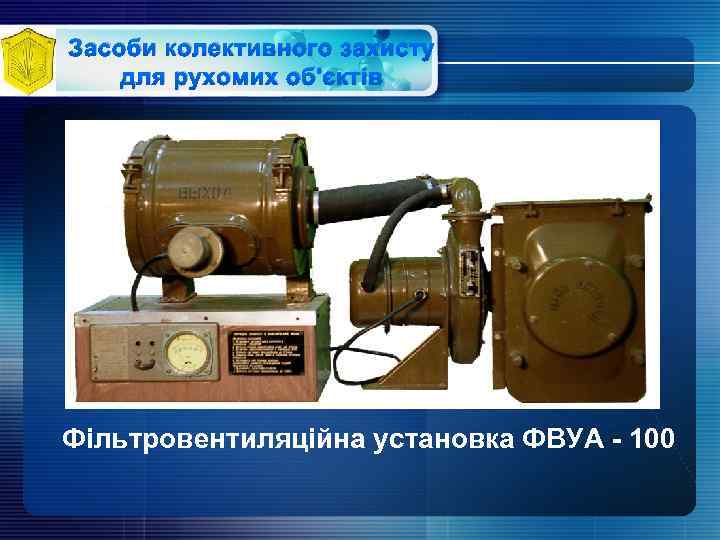

Засоби колективного захисту для рухомих об'єктів Фільтровентиляційна установка ФВУА - 100

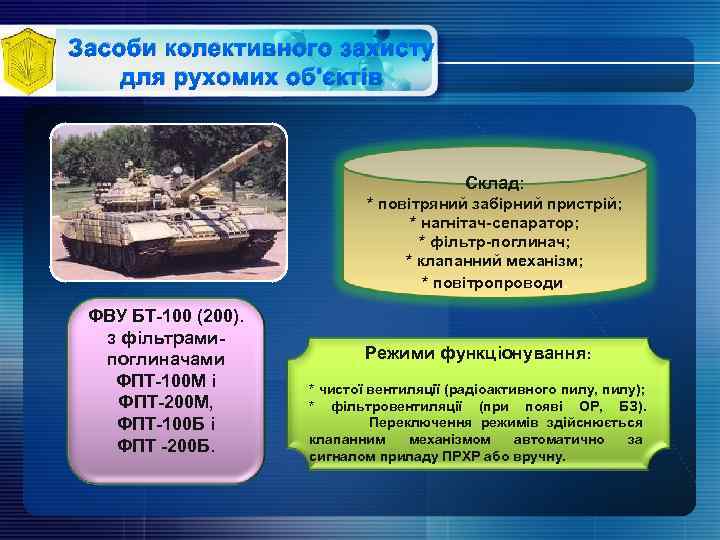

Засоби колективного захисту для рухомих об'єктів Склад: * повітряний забірний пристрій; * нагнітач-сепаратор; * фільтр-поглинач; * клапанний механізм; * повітропроводи. ФВУ БТ-100 (200). з фільтрамипоглиначами ФПТ-100 М і ФПТ-200 М, ФПТ-100 Б і ФПТ -200 Б. Режими функціонування: * чистої вентиляції (радіоактивного пилу, пилу); * фільтровентиляції (при появі ОР, БЗ). Переключення режимів здійснюється клапанним механізмом автоматично за сигналом приладу ПРХР або вручну.

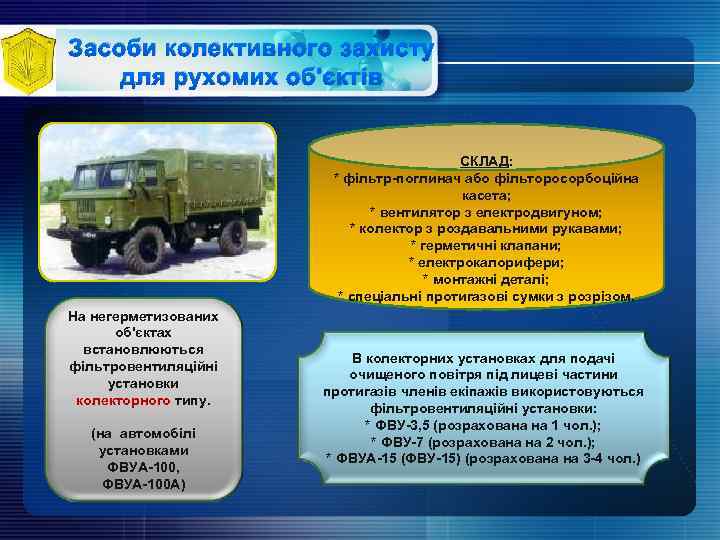

Засоби колективного захисту для рухомих об'єктів СКЛАД: * фільтр-поглинач або фільторосорбоційна касета; * вентилятор з електродвигуном; * колектор з роздавальними рукавами; * герметичні клапани; * електрокалорифери; * монтажні деталі; * спеціальні протигазові сумки з розрізом. На негерметизованих об'єктах встановлюються фільтровентиляційні установки колекторного типу. (на автомобілі установками ФВУА-100, ФВУА-100 А) В колекторних установках для подачі очищеного повітря під лицеві частини протигазів членів екіпажів використовуються фільтровентиляційні установки: * ФВУ-3, 5 (розрахована на 1 чол. ); * ФВУ-7 (розрахована на 2 чол. ); * ФВУА-15 (ФВУ-15) (розрахована на 3 -4 чол. )

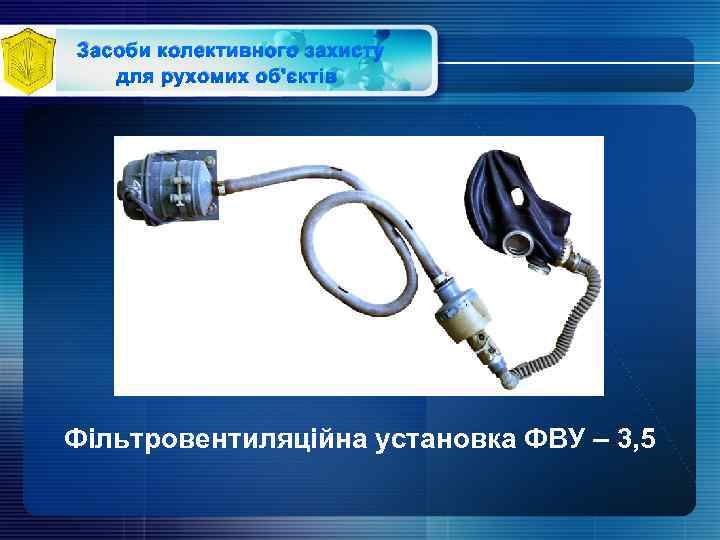

Засоби колективного захисту для рухомих об'єктів Фільтровентиляційна установка ФВУ – 3, 5

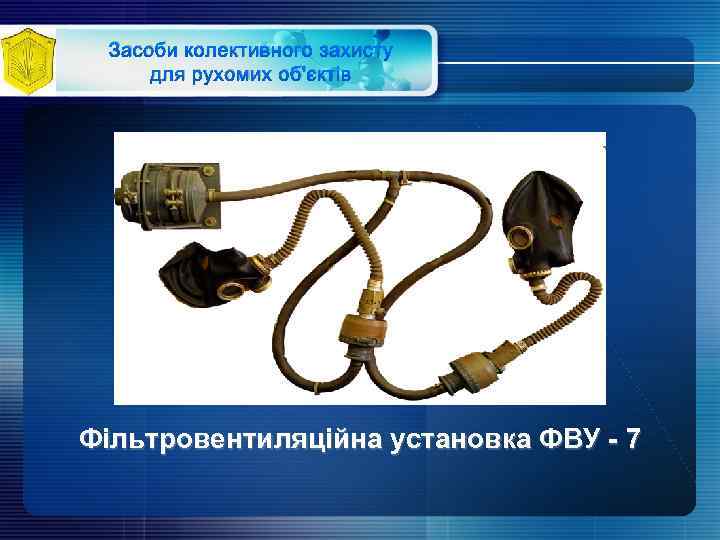

Засоби колективного захисту для рухомих об'єктів Фільтровентиляційна установка ФВУ - 7

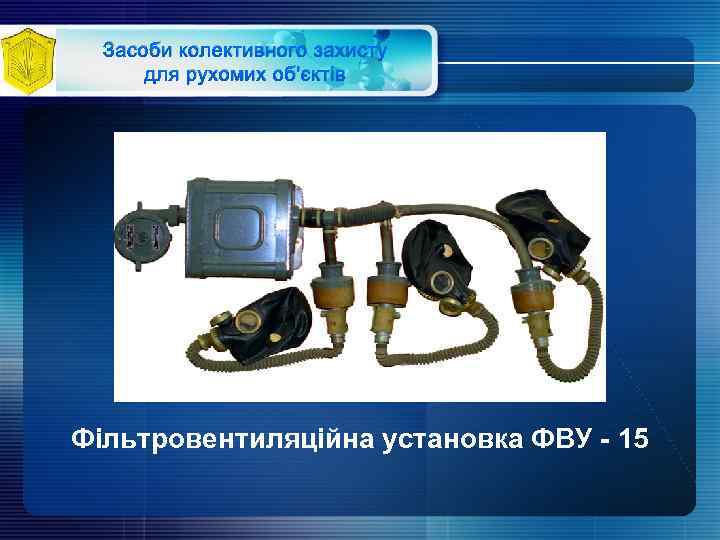

Засоби колективного захисту для рухомих об'єктів Фільтровентиляційна установка ФВУ - 15
