LOGO Лекция 3 Многоканальные телекоммуникационные системы LOGO

LOGO Лекция 3 Многоканальные телекоммуникационные системы

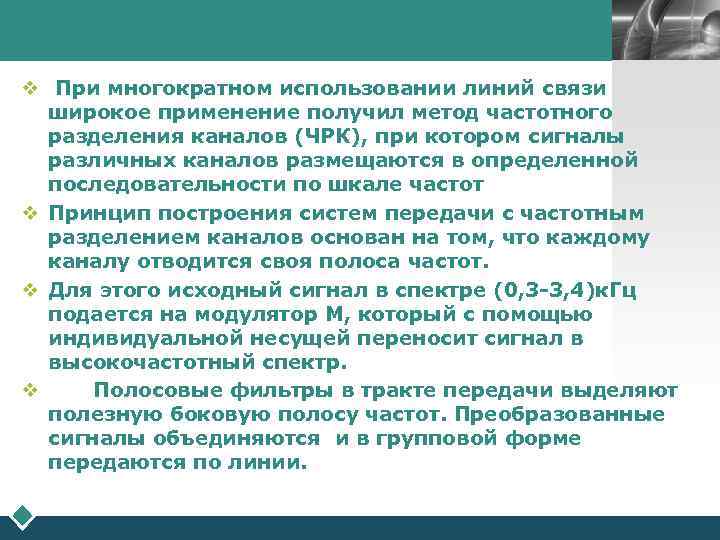

LOGO v При многократном использовании линий связи широкое применение получил метод частотного разделения каналов (ЧРК), при котором сигналы различных каналов размещаются в определенной последовательности по шкале частот v Принцип построения систем передачи с частотным разделением каналов основан на том, что каждому каналу отводится своя полоса частот. v Для этого исходный сигнал в спектре (0, 3 -3, 4)к. Гц подается на модулятор М, который с помощью индивидуальной несущей переносит сигнал в высокочастотный спектр. v Полосовые фильтры в тракте передачи выделяют полезную боковую полосу частот. Преобразованные сигналы объединяются и в групповой форме передаются по линии.

Принцип построения СП с ЧРК LOGO v На приеме полосовые фильтры разделяют групповой сигнал на индивидуальные полосы частот каждого канала.

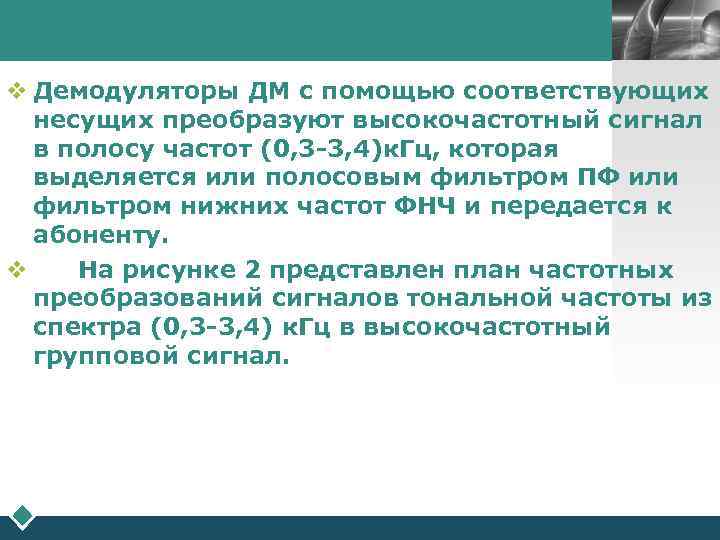

LOGO v Демодуляторы ДМ с помощью соответствующих несущих преобразуют высокочастотный сигнал в полосу частот (0, 3 -3, 4)к. Гц, которая выделяется или полосовым фильтром ПФ или фильтром нижних частот ФНЧ и передается к абоненту. v На рисунке 2 представлен план частотных преобразований сигналов тональной частоты из спектра (0, 3 -3, 4) к. Гц в высокочастотный групповой сигнал.

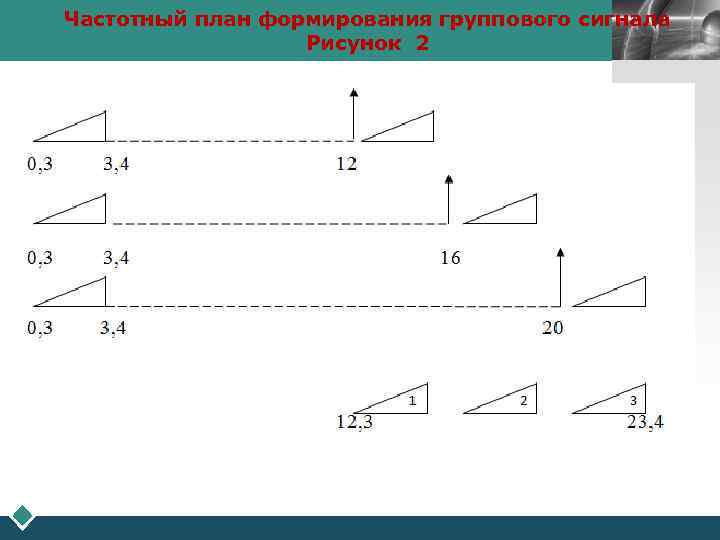

Частотный план формирования группового сигнала LOGO Рисунок 2

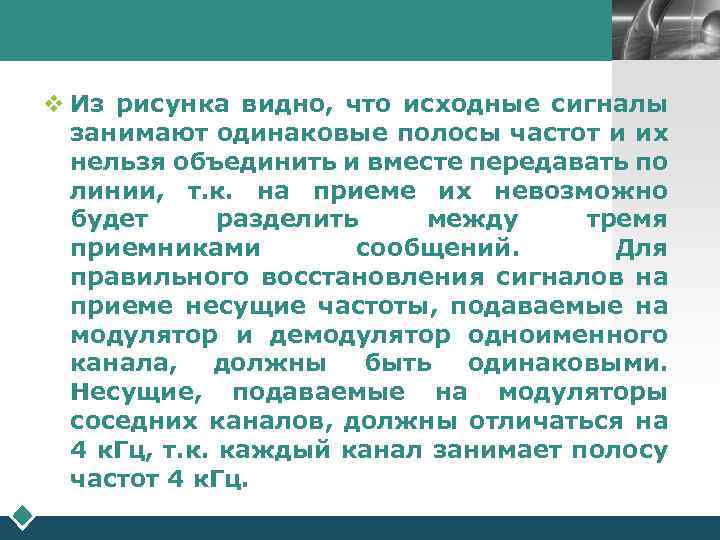

LOGO v Из рисунка видно, что исходные сигналы занимают одинаковые полосы частот и их нельзя объединить и вместе передавать по линии, т. к. на приеме их невозможно будет разделить между тремя приемниками сообщений. Для правильного восстановления сигналов на приеме несущие частоты, подаваемые на модулятор и демодулятор одноименного канала, должны быть одинаковыми. Несущие, подаваемые на модуляторы соседних каналов, должны отличаться на 4 к. Гц, т. к. каждый канал занимает полосу частот 4 к. Гц.

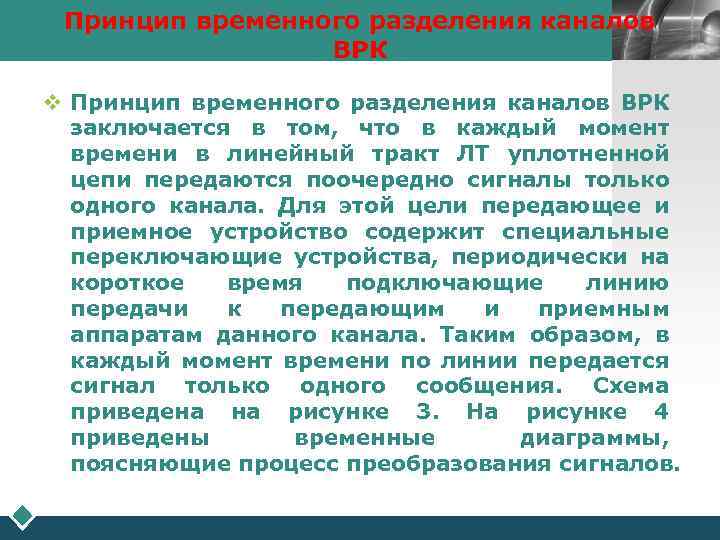

Принцип временного разделения каналов LOGO ВРК v Принцип временного разделения каналов ВРК заключается в том, что в каждый момент времени в линейный тракт ЛТ уплотненной цепи передаются поочередно сигналы только одного канала. Для этой цели передающее и приемное устройство содержит специальные переключающие устройства, периодически на короткое время подключающие линию передачи к передающим и приемным аппаратам данного канала. Таким образом, в каждый момент времени по линии передается сигнал только одного сообщения. Схема приведена на рисунке 3. На рисунке 4 приведены временные диаграммы, поясняющие процесс преобразования сигналов.

Принцип построения СП с ВРК Рисунок 3 LOGO

Формирование группового сигнала в СП с ВРК Рисунок 4 LOGO

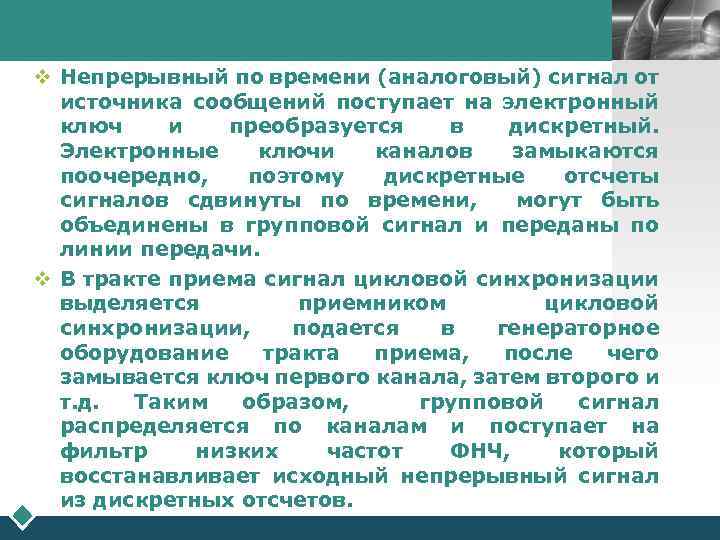

LOGO v Непрерывный по времени (аналоговый) сигнал от источника сообщений поступает на электронный ключ и преобразуется в дискретный. Электронные ключи каналов замыкаются поочередно, поэтому дискретные отсчеты сигналов сдвинуты по времени, могут быть объединены в групповой сигнал и переданы по линии передачи. v В тракте приема сигнал цикловой синхронизации выделяется приемником цикловой синхронизации, подается в генераторное оборудование тракта приема, после чего замывается ключ первого канала, затем второго и т. д. Таким образом, групповой сигнал распределяется по каналам и поступает на фильтр низких частот ФНЧ, который восстанавливает исходный непрерывный сигнал из дискретных отсчетов.

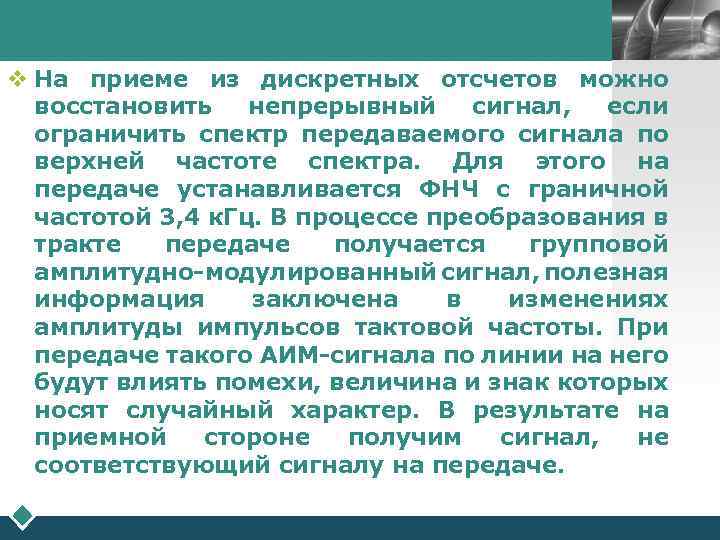

LOGO v На приеме из дискретных отсчетов можно восстановить непрерывный сигнал, если ограничить спектр передаваемого сигнала по верхней частоте спектра. Для этого на передаче устанавливается ФНЧ с граничной частотой 3, 4 к. Гц. В процессе преобразования в тракте передаче получается групповой амплитудно-модулированный сигнал, полезная информация заключена в изменениях амплитуды импульсов тактовой частоты. При передаче такого АИМ-сигнала по линии на него будут влиять помехи, величина и знак которых носят случайный характер. В результате на приемной стороне получим сигнал, не соответствующий сигналу на передаче.

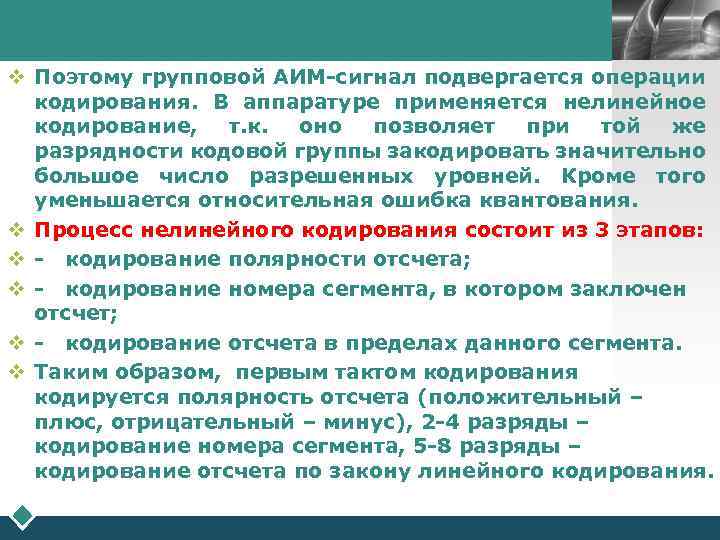

LOGO v Поэтому групповой АИМ-сигнал подвергается операции кодирования. В аппаратуре применяется нелинейное кодирование, т. к. оно позволяет при той же разрядности кодовой группы закодировать значительно большое число разрешенных уровней. Кроме того уменьшается относительная ошибка квантования. v Процесс нелинейного кодирования состоит из 3 этапов: v - кодирование полярности отсчета; v - кодирование номера сегмента, в котором заключен отсчет; v - кодирование отсчета в пределах данного сегмента. v Таким образом, первым тактом кодирования кодируется полярность отсчета (положительный – плюс, отрицательный – минус), 2 -4 разряды – кодирование номера сегмента, 5 -8 разряды – кодирование отсчета по закону линейного кодирования.

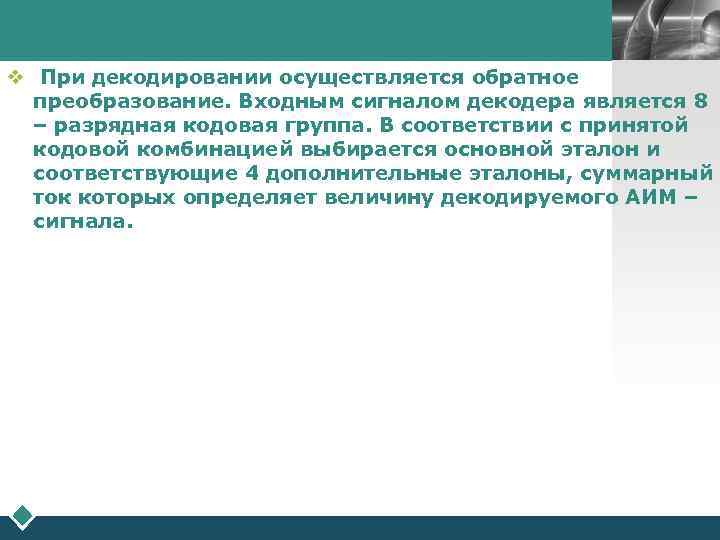

LOGO v При декодировании осуществляется обратное преобразование. Входным сигналом декодера является 8 – разрядная кодовая группа. В соответствии с принятой кодовой комбинацией выбирается основной эталон и соответствующие 4 дополнительные эталоны, суммарный ток которых определяет величину декодируемого АИМ – сигнала.
