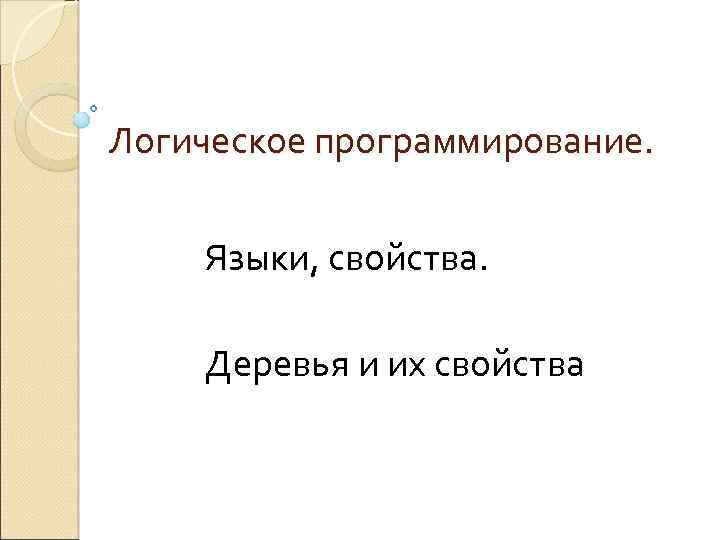

Логическое программирование Языки свойства Деревья и их свойства

Логическое программирование. Языки, свойства. Деревья и их свойства

Лесом называется граф, не содержащий циклов, связанный лес называется деревом. Например: Деревья и леса – простые графы. Теорема 1. Пусть граф Т имеет m вершин. Тогда следующие утверждения эквивалентны: 1)Т является деревом; 2)Т не содержит циклов и имеет n-1 ребер; 3)Т связен и имеет n-1 ребер; 4)Т связен и каждое его ребро является мостом. 5)Любые 2 вершины Т соединены ребром. 6)Т не содержит циклов, но добавляя к нему любое иное ребро, мы получим ровно 1 цикл.

Доказательство: Если m=1, утверждение очевидно. Пусть n≥ 2. 1) ->2) По определению Т не содержит циклов; тогда удаление любого ребра разбивает Т на 2 графа, каждый из которых – дерево. По индуктивному предложению число ребер в каждом из этих деревьев на единицу меньше числа вершин. Отсюда получаем, что полное число ребер графа Т равно n-1. Из 2) ->3) Если Т несвязен, то каждая из его компонент связанный граф без циклов, число вершин в каждой из его компонент на 1 больше, чем ребер. Тогда полное число вершин Т больше полного числа его ребер по крайней мере на 2, а это противоречит тому, что Т имеет n-1 ребро. 3) ->4) удаление любого ребра приводит к графу с n вершинами и n-2 ребрами, который не может быть связен.

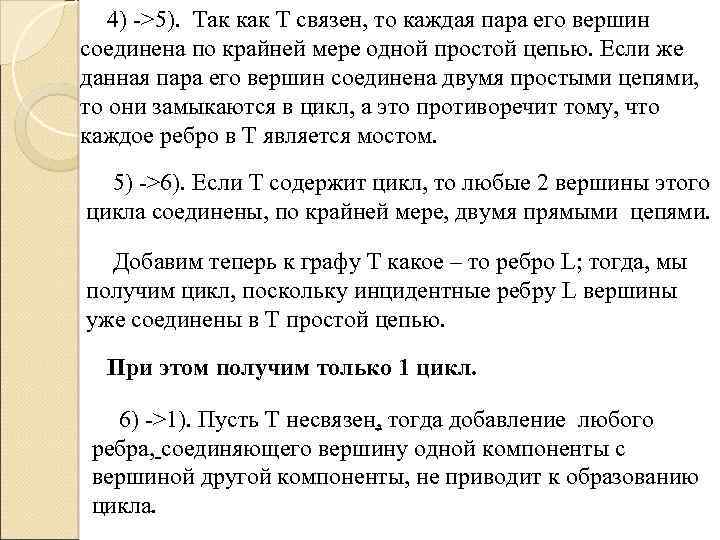

4) ->5). Так как Т связен, то каждая пара его вершин соединена по крайней мере одной простой цепью. Если же данная пара его вершин соединена двумя простыми цепями, то они замыкаются в цикл, а это противоречит тому, что каждое ребро в Т является мостом. 5) ->6). Если Т содержит цикл, то любые 2 вершины этого цикла соединены, по крайней мере, двумя прямыми цепями. Добавим теперь к графу Т какое – то ребро L; тогда, мы получим цикл, поскольку инцидентные ребру L вершины уже соединены в Т простой цепью. При этом получим только 1 цикл. 6) ->1). Пусть Т несвязен, тогда добавление любого ребра, соединяющего вершину одной компоненты с вершиной другой компоненты, не приводит к образованию цикла.

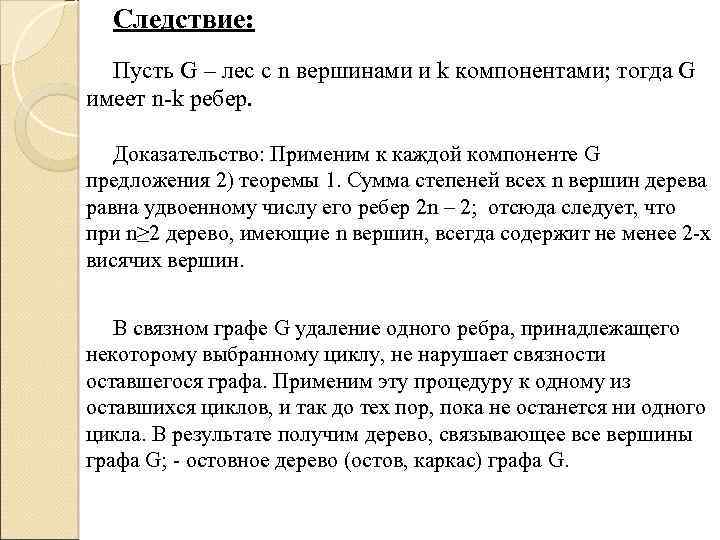

Следствие: Пусть G – лес с n вершинами и k компонентами; тогда G имеет n-k ребер. Доказательство: Применим к каждой компоненте G предложения 2) теоремы 1. Сумма степеней всех n вершин дерева равна удвоенному числу его ребер 2 n – 2; отсюда следует, что при n≥ 2 дерево, имеющие n вершин, всегда содержит не менее 2 -х висячих вершин. В связном графе G удаление одного ребра, принадлежащего некоторому выбранному циклу, не нарушает связности оставшегося графа. Применим эту процедуру к одному из оставшихся циклов, и так до тех пор, пока не останется ни одного цикла. В результате получим дерево, связывающее все вершины графа G; - остовное дерево (остов, каркас) графа G.

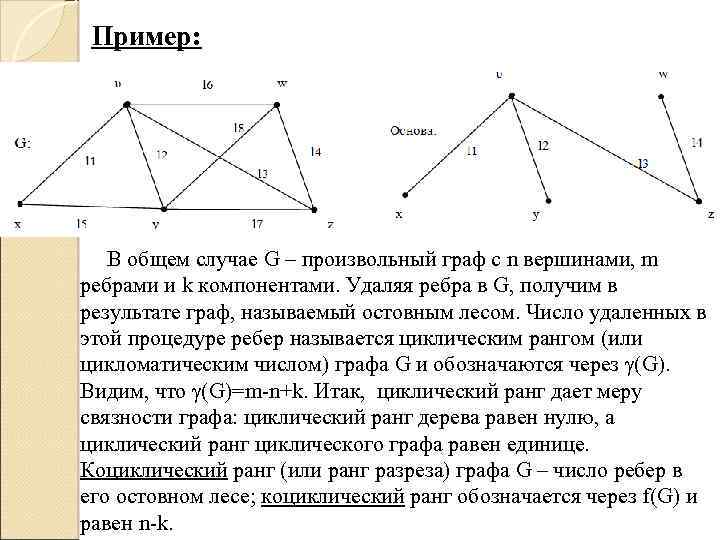

Пример: В общем случае G – произвольный граф с n вершинами, m ребрами и k компонентами. Удаляя ребра в G, получим в результате граф, называемый остовным лесом. Число удаленных в этой процедуре ребер называется циклическим рангом (или цикломатическим числом) графа G и обозначаются через γ(G). Видим, что γ(G)=m-n+k. Итак, циклический ранг дает меру связности графа: циклический ранг дерева равен нулю, а циклический ранг циклического графа равен единице. Коциклический ранг (или ранг разреза) графа G – число ребер в его остовном лесе; коциклический ранг обозначается через f(G) и равен n-k.

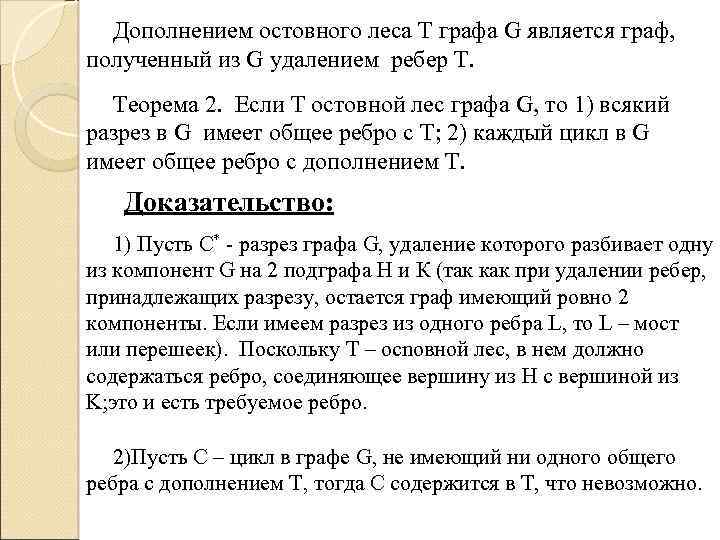

Дополнением остовного леса T графа G является граф, полученный из G удалением ребер Т. Теорема 2. Если Т остовной лес графа G, то 1) всякий разрез в G имеет общее ребро с Т; 2) каждый цикл в G имеет общее ребро с дополнением Т. Доказательство: 1) Пусть C* - разрез графа G, удаление которого разбивает одну из компонент G на 2 подграфа H и К (так как при удалении ребер, принадлежащих разрезу, остается граф имеющий ровно 2 компоненты. Если имеем разрез из одного ребра L, то L – мост или перешеек). Поскольку Т – осnовной лес, в нем должно содержаться ребро, соединяющее вершину из H с вершиной из K; это и есть требуемое ребро. 2)Пусть C – цикл в графе G, не имеющий ни одного общего ребра с дополнением Т, тогда C содержится в Т, что невозможно.

Фундаментальные система циклов, ассоциируемая с Т. Если добавить к Т любое, не содержащееся в нем ребро из G, то по 6) теоремы 1 получим единственный цикл; множество всех циклов, полученных тем же способом (путем добавления по отдельности каждого ребра из G, не содержащегося в Т), называется фундаментальной системой циклов, ассоциируемой с Т. Число циклов равно циклическому рангу графа G. Пример:

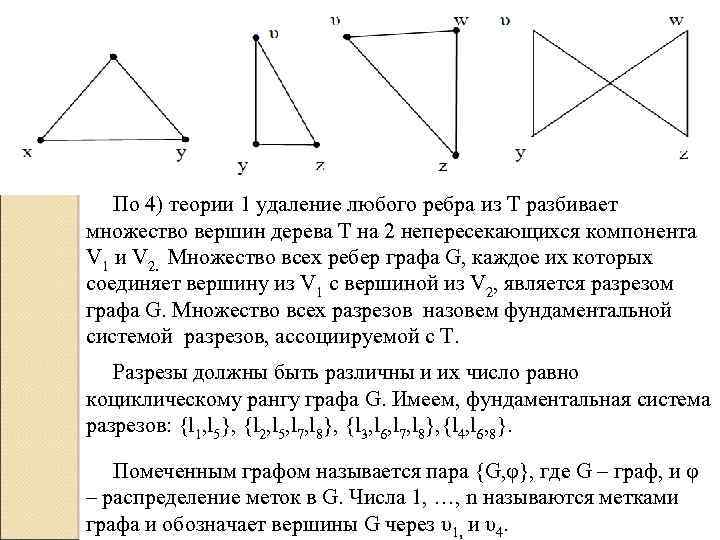

По 4) теории 1 удаление любого ребра из Т разбивает множество вершин дерева Т на 2 непересекающихся компонента V 1 и V 2. Множество всех ребер графа G, каждое их которых соединяет вершину из V 1 с вершиной из V 2, является разрезом графа G. Множество всех разрезов назовем фундаментальной системой разрезов, ассоциируемой с Т. Разрезы должны быть различны и их число равно коциклическому рангу графа G. Имеем, фундаментальная система разрезов: {l 1, l 5}, {l 2, l 5, l 7, l 8}, {l 3, l 6, l 7, l 8}, {l 4, l 6, 8}. Помеченным графом называется пара {G, φ}, где G – граф, и φ – распределение меток в G. Числа 1, …, n называются метками графа и обозначает вершины G через υ1, и υ4.

Два помеченных графа (G 1 и φ1) и (G 2 и φ2) назовем изоморфными, или существует изоморфизм между G 1 и G 2, сохраняющий распределение меток в этих графах. Пример: Общее число различных распределений меток 3 * 4 = 12 Число всех неизоморфных деревьев с 4 – мя вершинами равно 16. Теорема 3: (Kэли 1889) существует ровно nn-2 различных помеченных деревьев с n вершинами (без доказательства) Следствие: Число остовных деревьев в Kn равно nn-2 (Kn – полный граф с n вершинами).

Графы и орграфы используются: У рыночных отношений двудольные графы, представляющие собой различные промышленные предприятия и рынки, на которые поступают их товары; игры – вершина различные стадии игры, а дуги – возможные ходы; электрические цепи; химические соединения; головоломки; изучение и построение печатных схем; задачи теории расписания (последовательность работы станков); математические потоки в транспортных сетях. Задача о соединении городов Нужно построить сеть железных дорог, причем, пассажир из любого города может проехать в любой другой. Количество рельсов должно быть минимальным. Граф, вершины которого соответствует городам, а ребра – соединяющие их, железные дороги, должен быть деревом.

Задача о соединении городов Следовательно, нужно найти алгоритм, определяющий из возможных nn-2, соединяющих эти города, требуется наименьшее количество рельсов, и известны расстояния между каждой парой городов.
