Логические основы компьютеров Логические элементы компьютера 1

Логические основы компьютеров Логические элементы компьютера 1

Логические основы компьютеров 2 Логические элементы компьютера значок инверсии & НЕ И & И-НЕ К. Поляков, 2007 -2010 1 ИЛИ-НЕ http: //kpolyakov. narod. ru

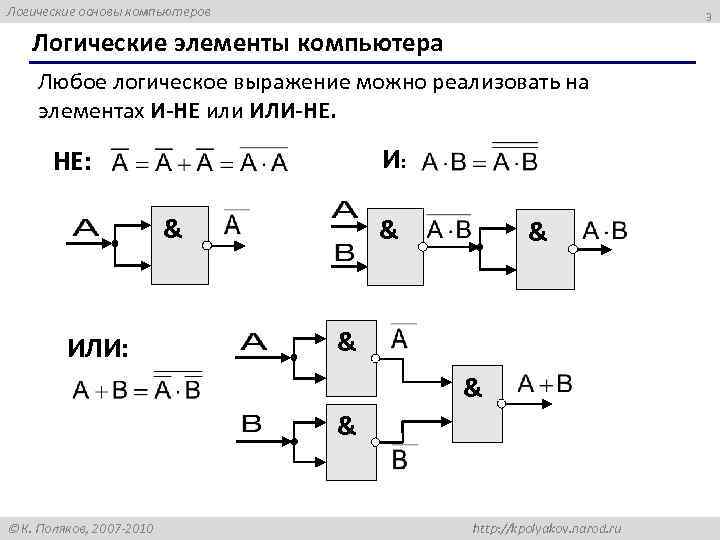

Логические основы компьютеров 3 Логические элементы компьютера Любое логическое выражение можно реализовать на элементах И-НЕ или ИЛИ-НЕ. И: НЕ: & ИЛИ: & & & К. Поляков, 2007 -2010 http: //kpolyakov. narod. ru

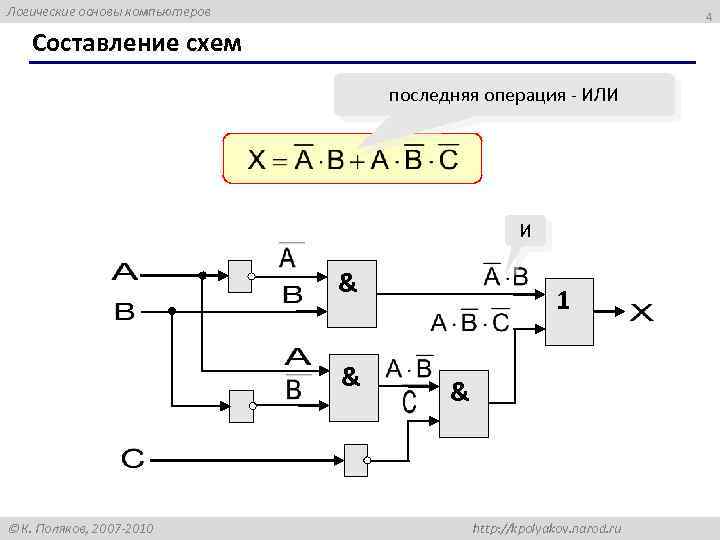

Логические основы компьютеров 4 Составление схем последняя операция - ИЛИ И & & К. Поляков, 2007 -2010 1 & http: //kpolyakov. narod. ru

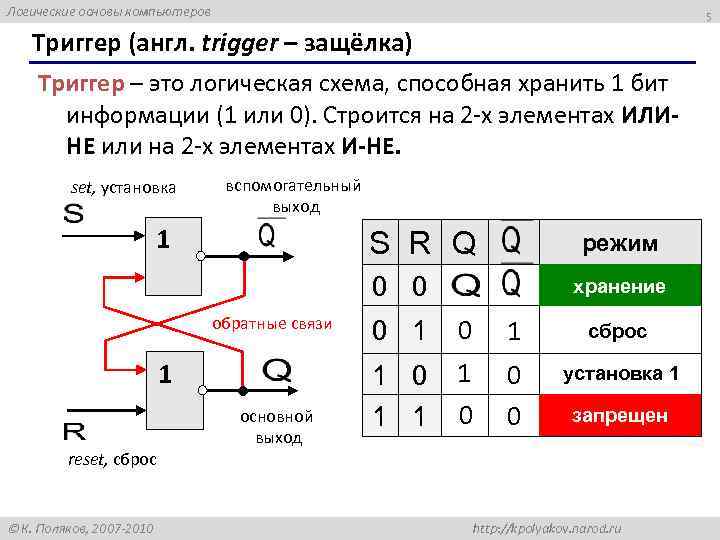

Логические основы компьютеров 5 Триггер (англ. trigger – защёлка) Триггер – это логическая схема, способная хранить 1 бит информации (1 или 0). Строится на 2 -х элементах ИЛИНЕ или на 2 -х элементах И-НЕ. set, установка вспомогательный выход 1 S R Q режим 0 0 обратные связи 1 reset, сброс К. Поляков, 2007 -2010 основной выход хранение 0 1 сброс 1 0 1 1 1 0 0 0 установка 1 запрещен http: //kpolyakov. narod. ru

Логические основы компьютеров 6 Полусумматор – это логическая схема, способная складывать два одноразрядных двоичных числа. & & К. Поляков, 2007 -2010 0 0 1 1 & P 0 перенос B 1 Σ A сумма S 1 1 0 1 ? Схема на 4 -х элементах? http: //kpolyakov. narod. ru

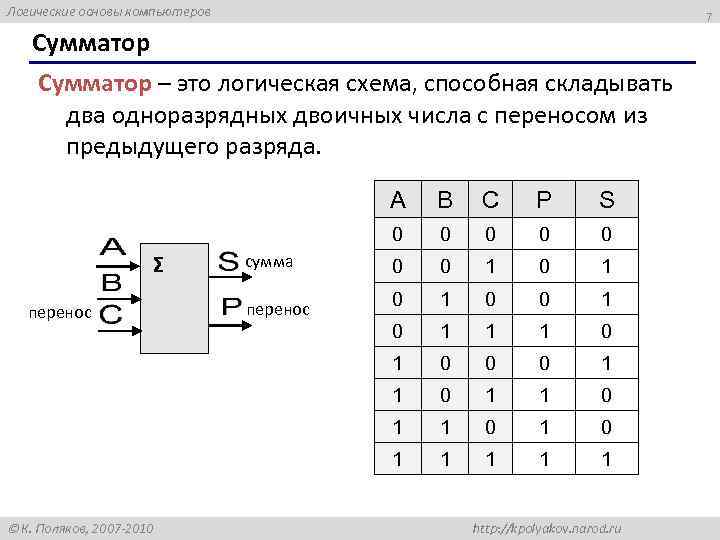

Логические основы компьютеров 7 Сумматор – это логическая схема, способная складывать два одноразрядных двоичных числа с переносом из предыдущего разряда. A 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 К. Поляков, 2007 -2010 S 1 перенос P 1 перенос сумма C 0 Σ B 1 1 http: //kpolyakov. narod. ru

Логические основы компьютеров 8 Многоразрядный сумматор это логическая схема, способная складывать два n-разрядных двоичных числа. перенос Σ Σ Σ перенос К. Поляков, 2007 -2010 http: //kpolyakov. narod. ru
