Логические элементы компьютера Логические элементы

Логические элементы компьютера

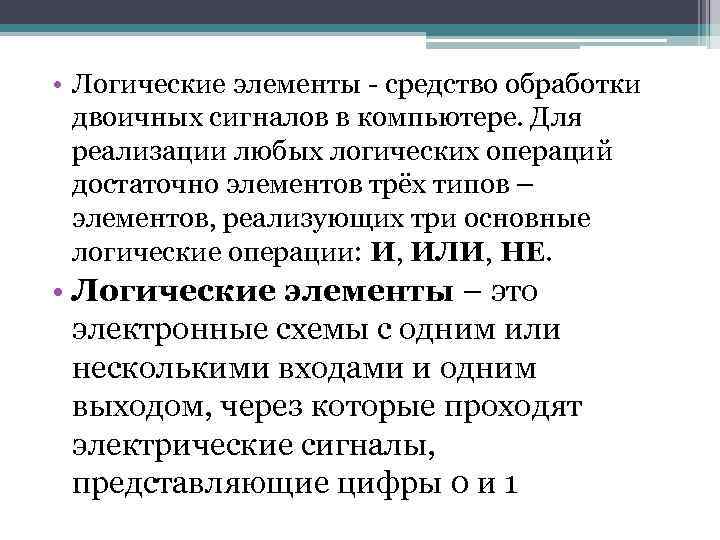

• Логические элементы - средство обработки двоичных сигналов в компьютере. Для реализации любых логических операций достаточно элементов трёх типов – элементов, реализующих три основные логические операции: И, ИЛИ, НЕ. • Логические элементы – это электронные схемы с одним или несколькими входами и одним выходом, через которые проходят электрические сигналы, представляющие цифры 0 и 1

Элемент НЕ (инвертор) • Инвертор реализует операцию отрицания • Если на входе схемы 0, то на выходе 1. Когда на входе 1, на выходе 0. XZ 0 1 1 0

Элемент И (конъюнктор) • Конъюнктор реализует конъюнкцию двух или более логических значений X 0 0 1 1 Y 0 1 Z 0 0 0 1

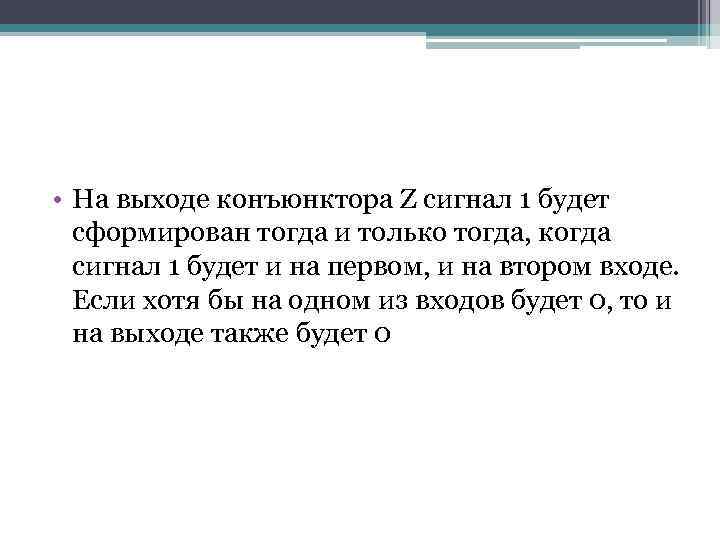

• На выходе конъюнктора Z сигнал 1 будет сформирован тогда и только тогда, когда сигнал 1 будет и на первом, и на втором входе. Если хотя бы на одном из входов будет 0, то и на выходе также будет 0

Элемент ИЛИ (дизъюнктор) • Дизъюнктор реализует дизъюнкцию двух или более логических значений X 0 0 1 1 Y 0 1 Z 0 1 1 1

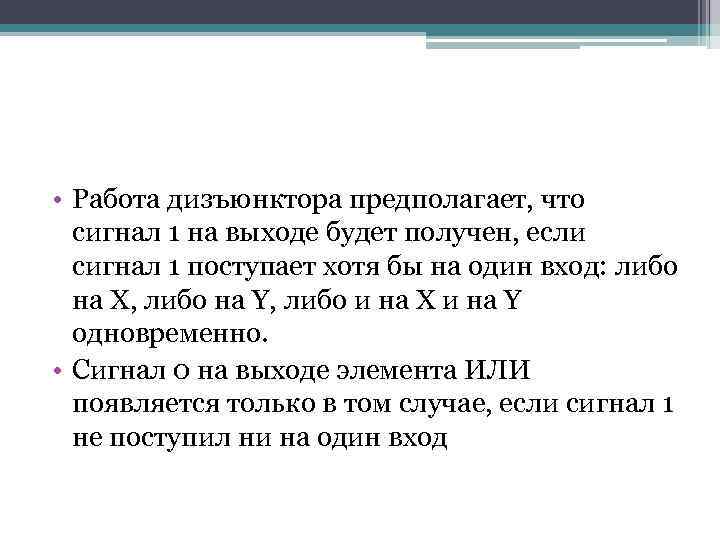

• Работа дизъюнктора предполагает, что сигнал 1 на выходе будет получен, если сигнал 1 поступает хотя бы на один вход: либо на Х, либо на Y, либо и на Х и на Y одновременно. • Сигнал 0 на выходе элемента ИЛИ появляется только в том случае, если сигнал 1 не поступил ни на один вход

Построить таблицу истинности 1 0 0 1 1 0 0 Вход А Вход В Выход 0 0 1 1 1

Постройте таблицу истинности

Из приведенных логических схем эквивалентными являются схемы с выходными сигналами 1) F 2 и F 3 2) F 1 и F 4 3) F 2 и F 3 4) F 3 и F 4 5) F 2 и F 4 Ответ: 4
