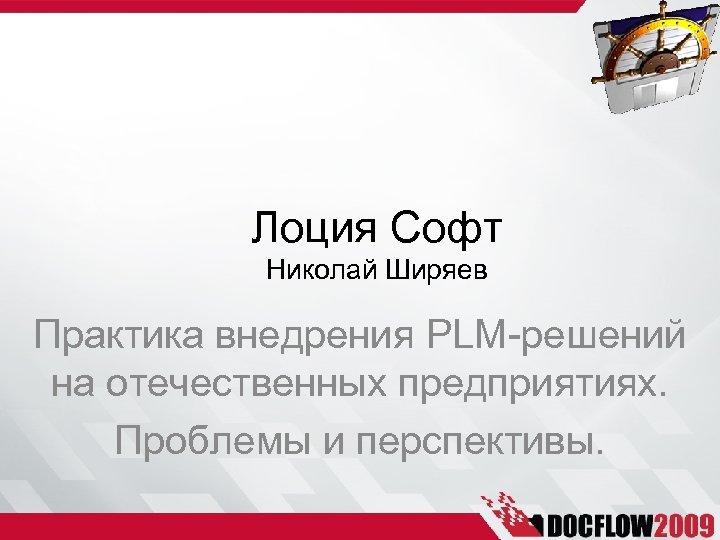

Лоция Софт Николай Ширяев Практика внедрения PLM-решений на отечественных предприятиях. Проблемы и перспективы.

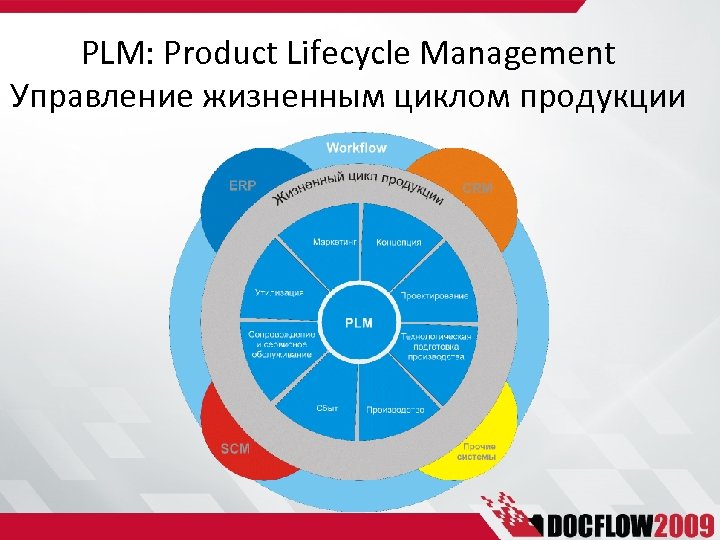

PLM: Product Lifecycle Management Управление жизненным циклом продукции

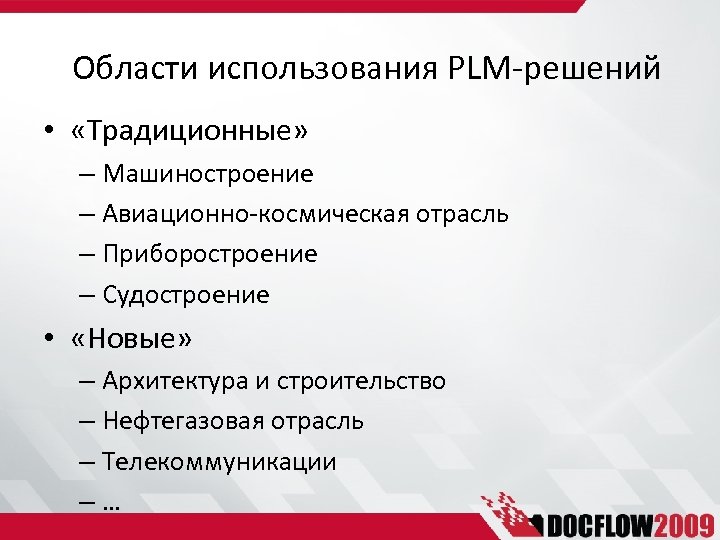

Области использования PLM-решений • «Традиционные» – Машиностроение – Авиационно-космическая отрасль – Приборостроение – Судостроение • «Новые» – Архитектура и строительство – Нефтегазовая отрасль – Телекоммуникации –…

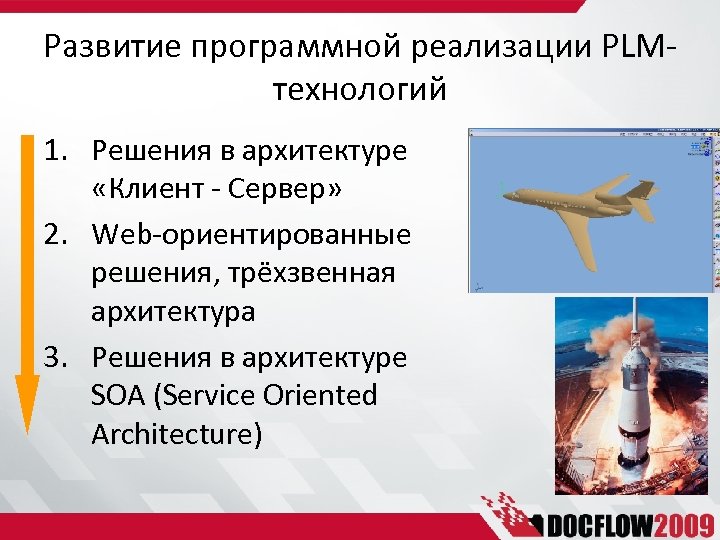

Развитие программной реализации PLMтехнологий 1. Решения в архитектуре «Клиент - Сервер» 2. Web-ориентированные решения, трёхзвенная архитектура 3. Решения в архитектуре SOA (Service Oriented Architecture)

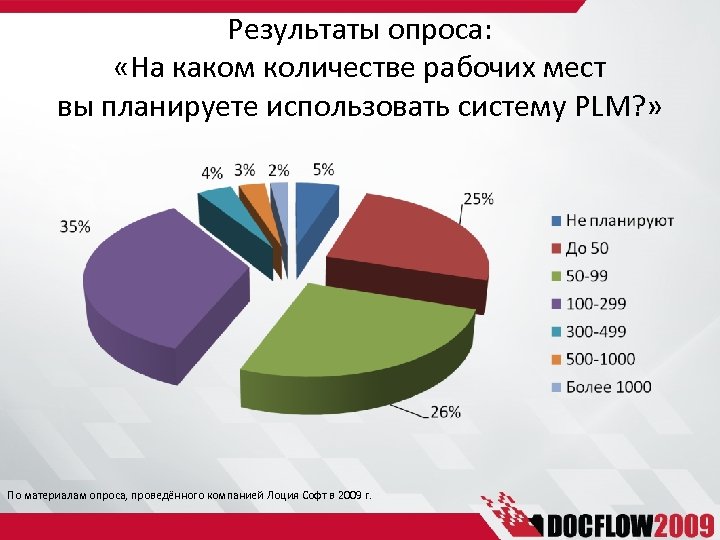

Результаты опроса: «На каком количестве рабочих мест вы планируете использовать систему PLM? » По материалам опроса, проведённого компанией Лоция Софт в 2009 г.

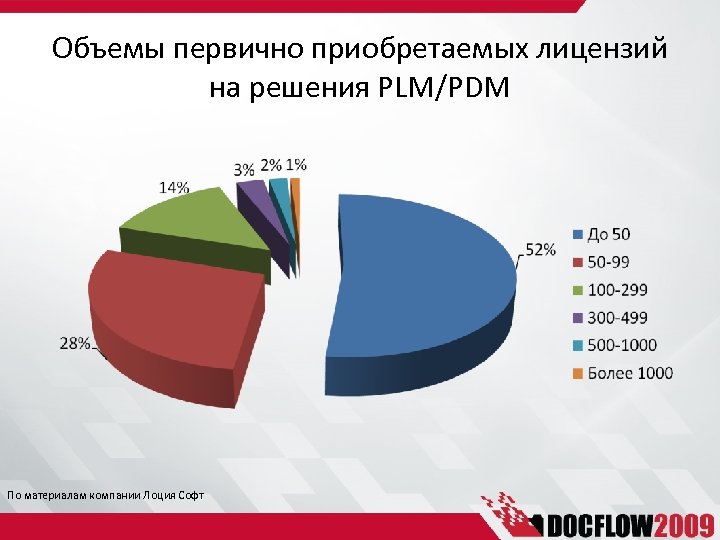

Объемы первично приобретаемых лицензий на решения PLM/PDM По материалам компании Лоция Софт

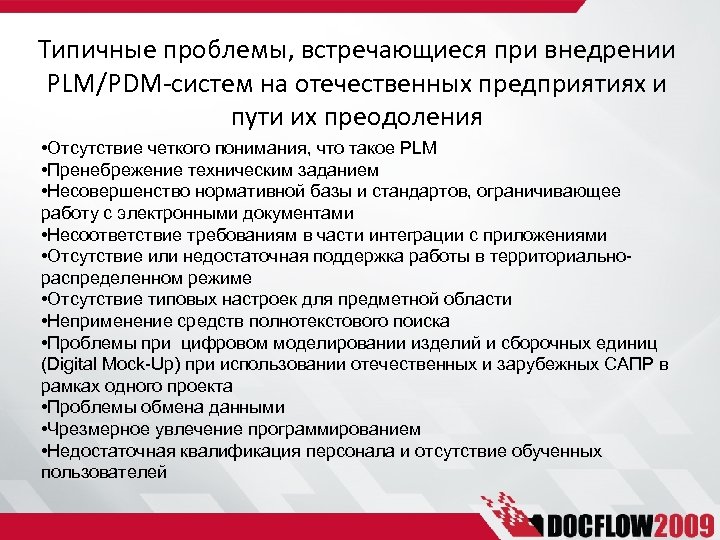

Типичные проблемы, встречающиеся при внедрении PLM/PDM-систем на отечественных предприятиях и пути их преодоления • Отсутствие четкого понимания, что такое PLM • Пренебрежение техническим заданием • Несовершенство нормативной базы и стандартов, ограничивающее работу с электронными документами • Несоответствие требованиям в части интеграции с приложениями • Отсутствие или недостаточная поддержка работы в территориальнораспределенном режиме • Отсутствие типовых настроек для предметной области • Неприменение средств полнотекстового поиска • Проблемы при цифровом моделировании изделий и сборочных единиц (Digital Mock-Up) при использовании отечественных и зарубежных САПР в рамках одного проекта • Проблемы обмена данными • Чрезмерное увлечение программированием • Недостаточная квалификация персонала и отсутствие обученных пользователей

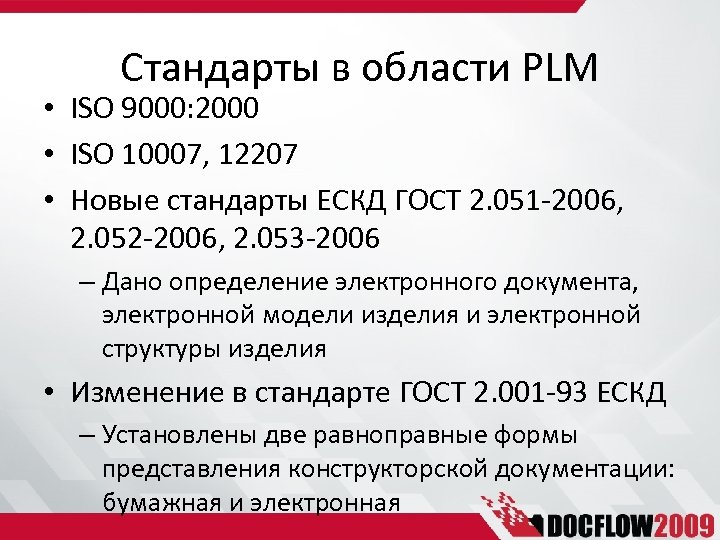

Стандарты в области PLM • ISO 9000: 2000 • ISO 10007, 12207 • Новые стандарты ЕСКД ГОСТ 2. 051 -2006, 2. 052 -2006, 2. 053 -2006 – Дано определение электронного документа, электронной модели изделия и электронной структуры изделия • Изменение в стандарте ГОСТ 2. 001 -93 ЕСКД – Установлены две равноправные формы представления конструкторской документации: бумажная и электронная

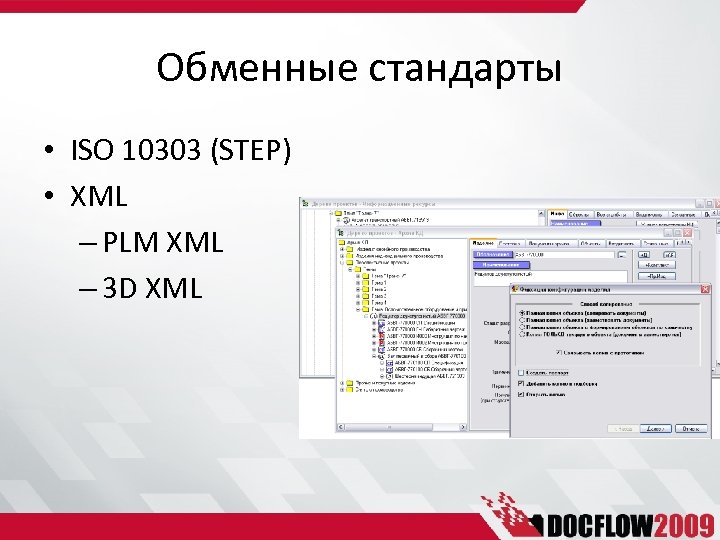

Обменные стандарты • ISO 10303 (STEP) • XML – PLM XML – 3 D XML

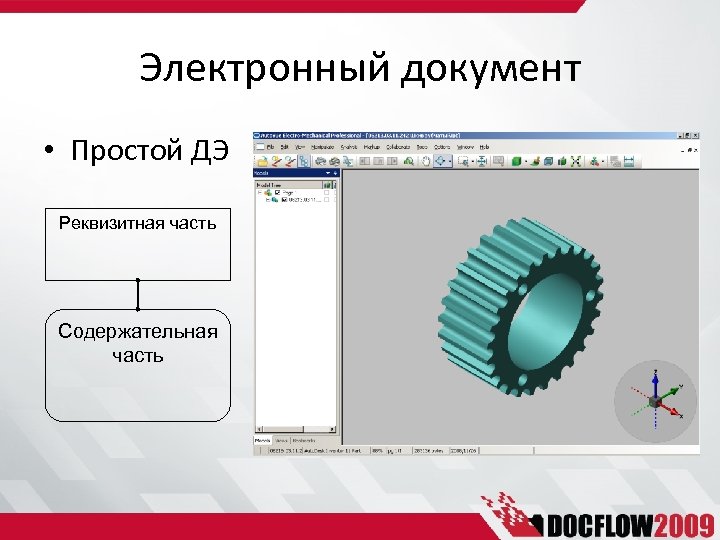

Электронный документ • Простой ДЭ Реквизитная часть Содержательная часть

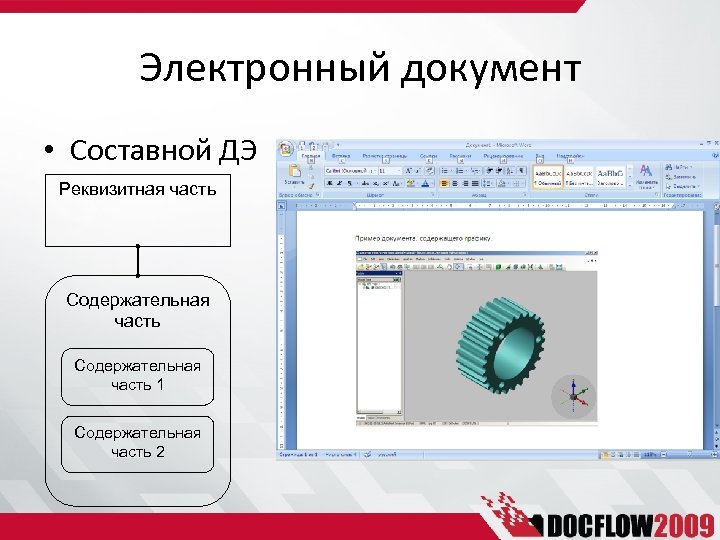

Электронный документ • Составной ДЭ Реквизитная часть Содержательная часть 1 Содержательная часть 2

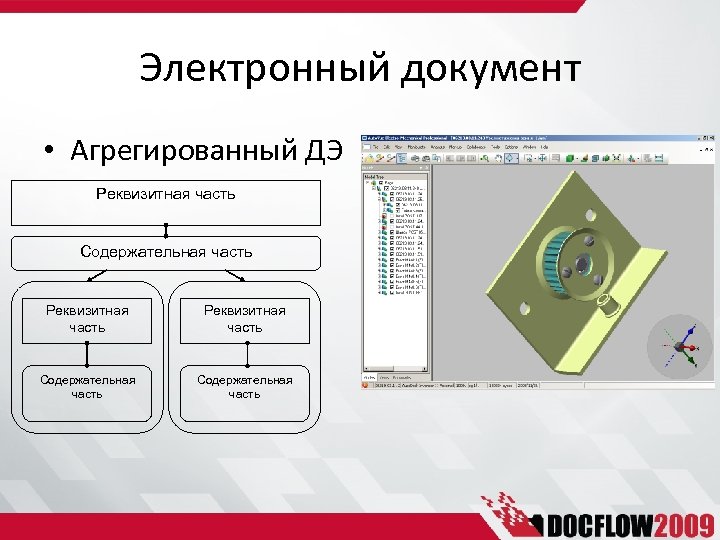

Электронный документ • Агрегированный ДЭ Реквизитная часть Содержательная часть

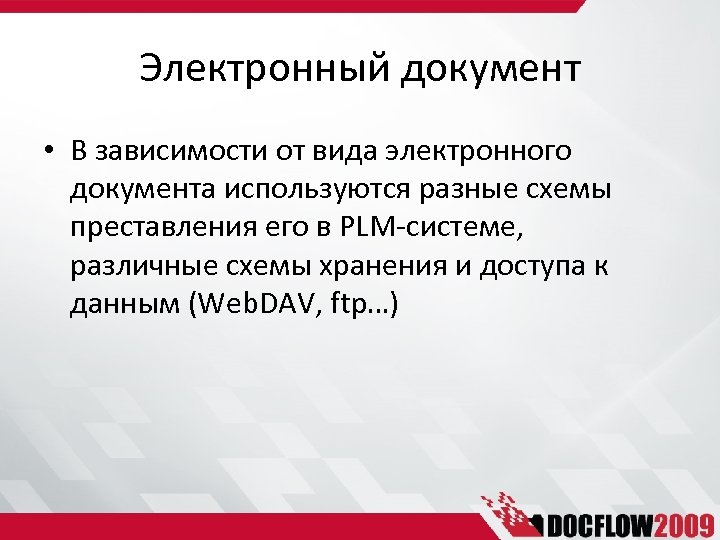

Электронный документ • В зависимости от вида электронного документа используются разные схемы преставления его в PLM-системе, различные схемы хранения и доступа к данным (Web. DAV, ftp…)

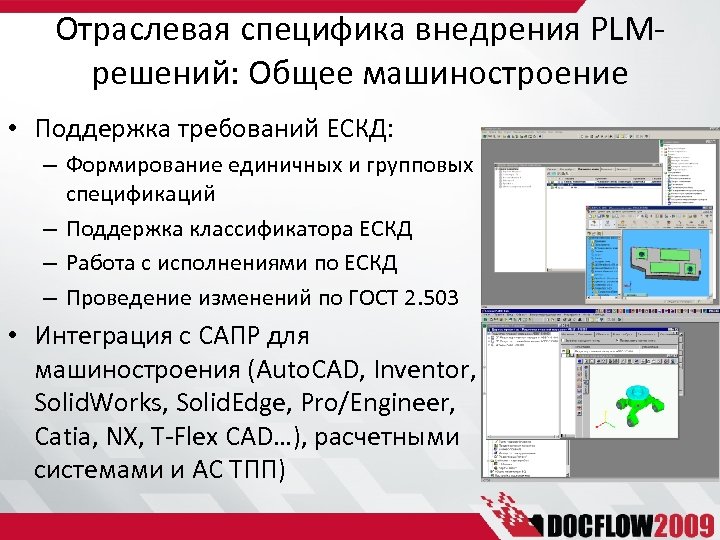

Отраслевая специфика внедрения PLMрешений: Общее машиностроение • Поддержка требований ЕСКД: – Формирование единичных и групповых спецификаций – Поддержка классификатора ЕСКД – Работа с исполнениями по ЕСКД – Проведение изменений по ГОСТ 2. 503 • Интеграция с САПР для машиностроения (Auto. CAD, Inventor, Solid. Works, Solid. Edge, Pro/Engineer, Catia, NX, T-Flex CAD…), расчетными системами и АС ТПП)

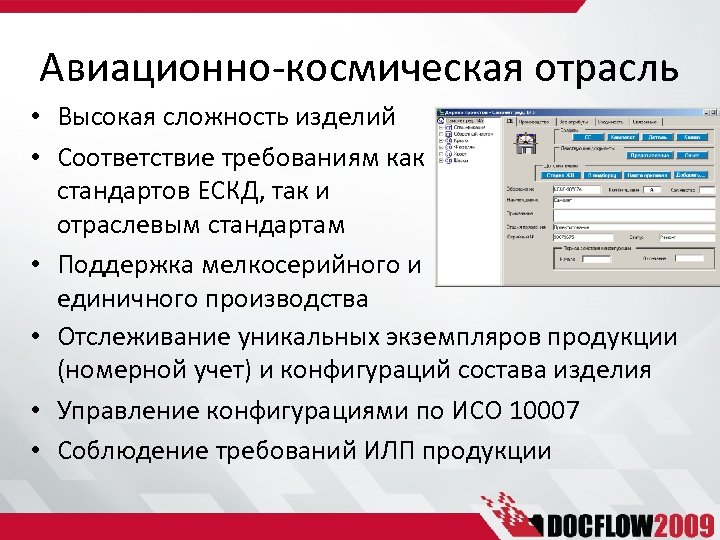

Авиационно-космическая отрасль • Высокая сложность изделий • Соответствие требованиям как стандартов ЕСКД, так и отраслевым стандартам • Поддержка мелкосерийного и единичного производства • Отслеживание уникальных экземпляров продукции (номерной учет) и конфигураций состава изделия • Управление конфигурациями по ИСО 10007 • Соблюдение требований ИЛП продукции

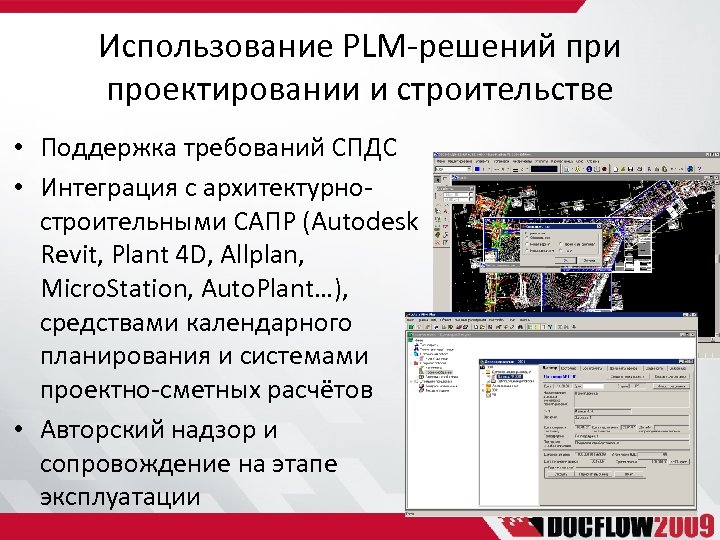

Использование PLM-решений при проектировании и строительстве • Поддержка требований СПДС • Интеграция с архитектурностроительными САПР (Autodesk Revit, Plant 4 D, Allplan, Micro. Station, Auto. Plant…), средствами календарного планирования и системами проектно-сметных расчётов • Авторский надзор и сопровождение на этапе эксплуатации

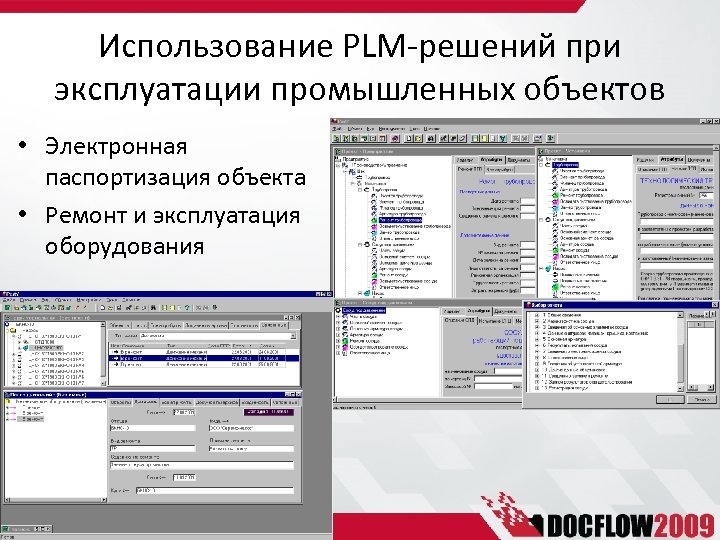

Использование PLM-решений при эксплуатации промышленных объектов • Электронная паспортизация объекта • Ремонт и эксплуатация оборудования

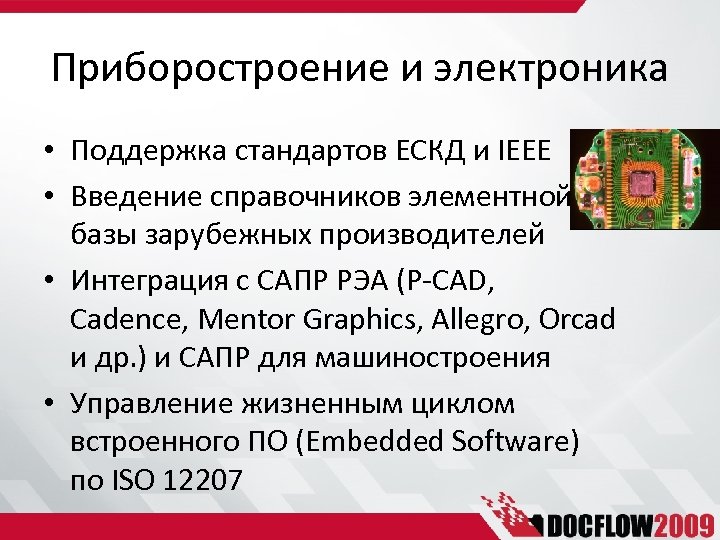

Приборостроение и электроника • Поддержка стандартов ЕСКД и IEEE • Введение справочников элементной базы зарубежных производителей • Интеграция с САПР РЭА (P-CAD, Cadence, Mentor Graphics, Allegro, Orcad и др. ) и САПР для машиностроения • Управление жизненным циклом встроенного ПО (Embedded Software) по ISO 12207

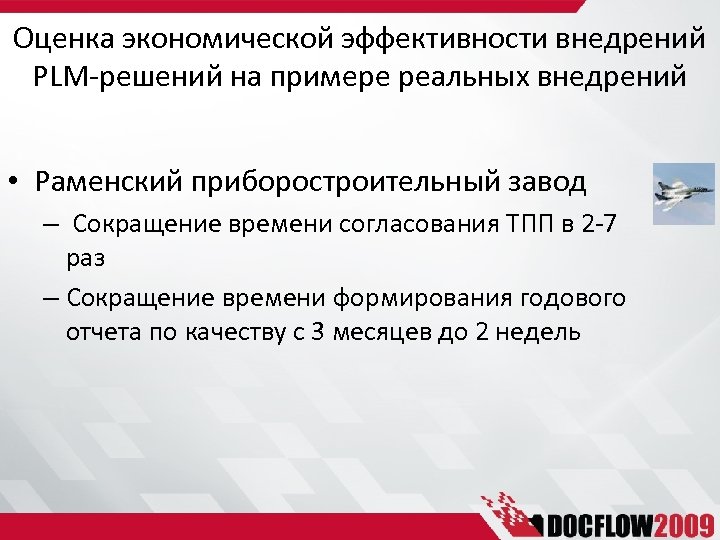

Оценка экономической эффективности внедрений PLM-решений на примере реальных внедрений • Раменский приборостроительный завод – Сокращение времени согласования ТПП в 2 -7 раз – Сокращение времени формирования годового отчета по качеству с 3 месяцев до 2 недель

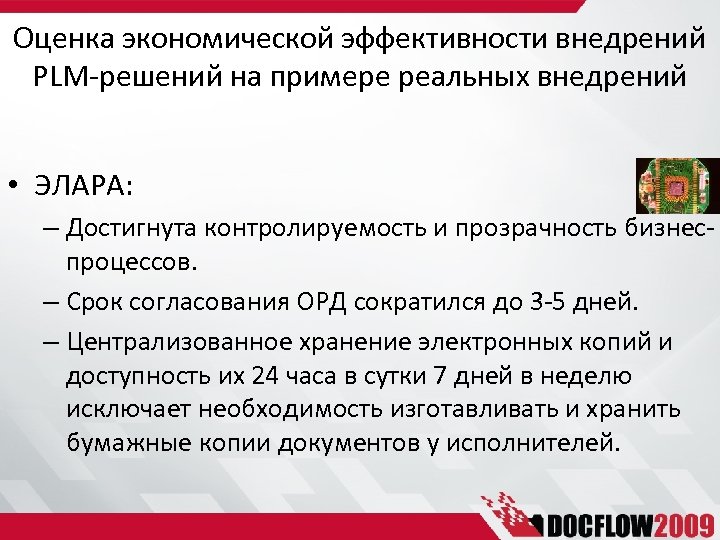

Оценка экономической эффективности внедрений PLM-решений на примере реальных внедрений • ЭЛАРА: – Достигнута контролируемость и прозрачность бизнеспроцессов. – Срок согласования ОРД сократился до 3 -5 дней. – Централизованное хранение электронных копий и доступность их 24 часа в сутки 7 дней в неделю исключает необходимость изготавливать и хранить бумажные копии документов у исполнителей.

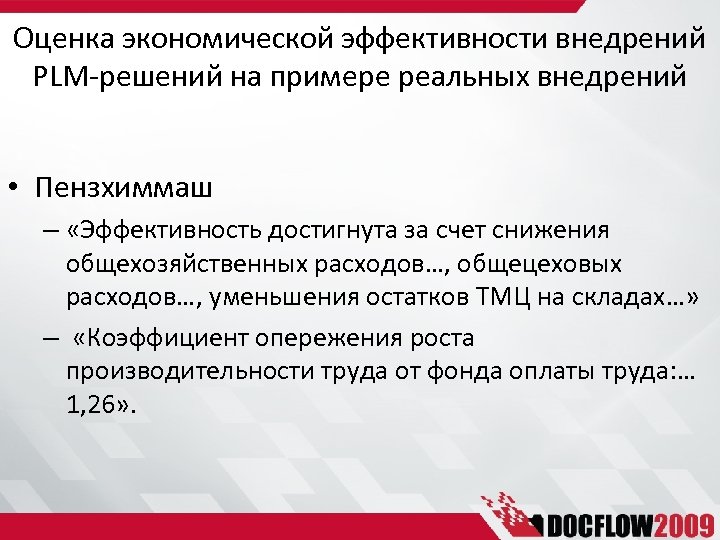

Оценка экономической эффективности внедрений PLM-решений на примере реальных внедрений • Пензхиммаш – «Эффективность достигнута за счет снижения общехозяйственных расходов…, общецеховых расходов…, уменьшения остатков ТМЦ на складах…» – «Коэффициент опережения роста производительности труда от фонда оплаты труда: … 1, 26» .

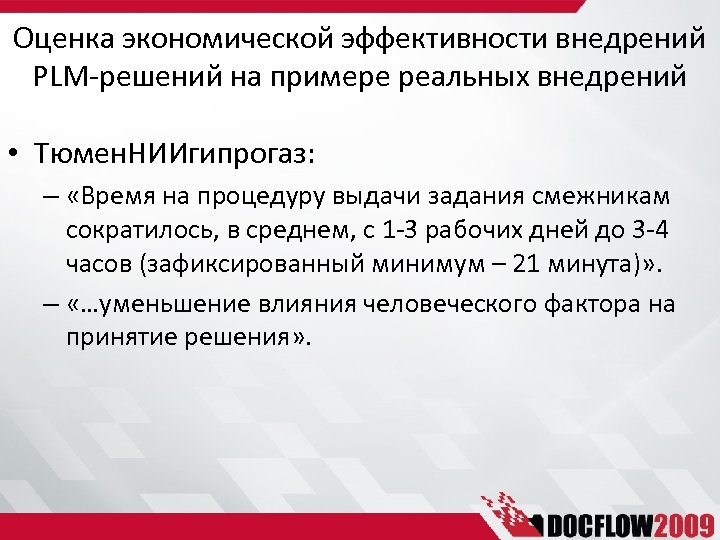

Оценка экономической эффективности внедрений PLM-решений на примере реальных внедрений • Тюмен. НИИгипрогаз: – «Время на процедуру выдачи задания смежникам сократилось, в среднем, с 1 -3 рабочих дней до 3 -4 часов (зафиксированный минимум – 21 минута)» . – «…уменьшение влияния человеческого фактора на принятие решения» .

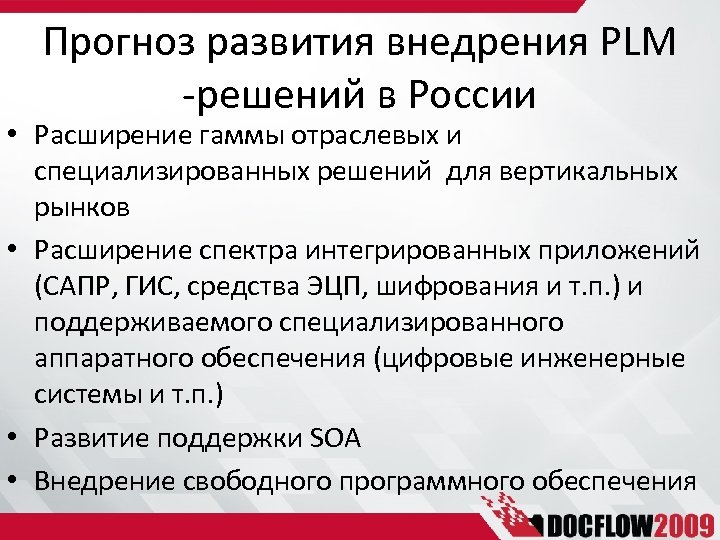

Прогноз развития внедрения PLM -решений в России • Расширение гаммы отраслевых и специализированных решений для вертикальных рынков • Расширение спектра интегрированных приложений (САПР, ГИС, средства ЭЦП, шифрования и т. п. ) и поддерживаемого специализированного аппаратного обеспечения (цифровые инженерные системы и т. п. ) • Развитие поддержки SOA • Внедрение свободного программного обеспечения

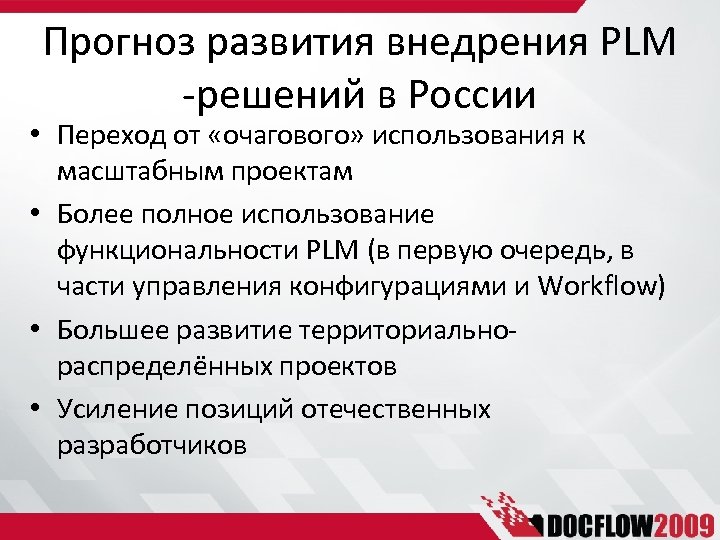

Прогноз развития внедрения PLM -решений в России • Переход от «очагового» использования к масштабным проектам • Более полное использование функциональности PLM (в первую очередь, в части управления конфигурациями и Workflow) • Большее развитие территориальнораспределённых проектов • Усиление позиций отечественных разработчиков

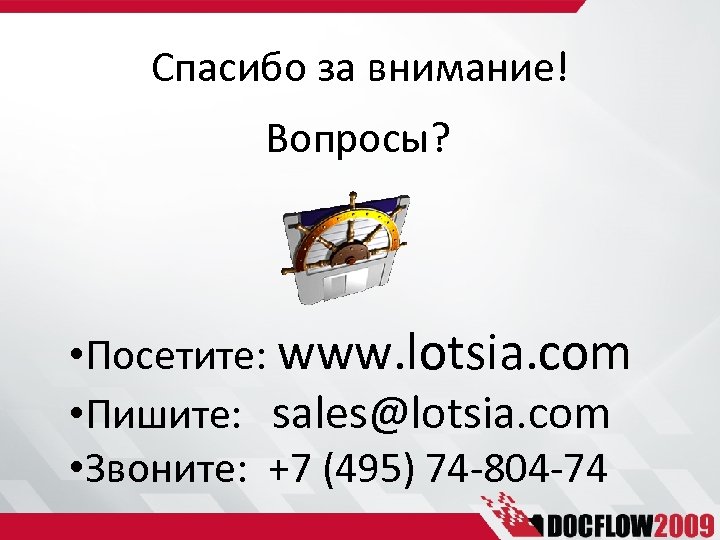

Спасибо за внимание! Вопросы? • Посетите: www. lotsia. com • Пишите: sales@lotsia. com • Звоните: +7 (495) 74 -804 -74
