Литологические ловушки Литологические ловушки ловушки образованные

Литологические ловушки • Литологические ловушки – ловушки образованные в результате изменения фильтрационно-емкостных свойств одновозрастных пород по латерали либо в результате замещения породколлекторов и потери пластом колекторских свойств при сохранении его толщины, либо при выклинивании пластовколлекторов – постепенном уменьшение толщины пласта до нуля.

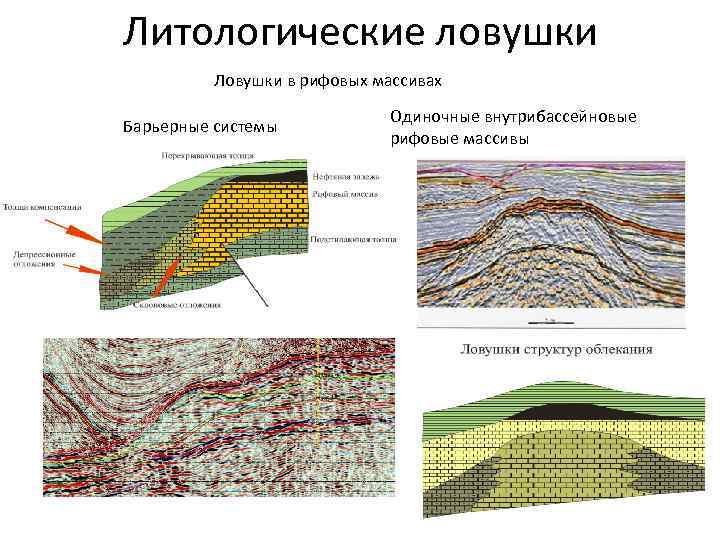

Литологические ловушки Ловушки в рифовых массивах Барьерные системы Одиночные внутрибассейновые рифовые массивы

Литологические ловушки Выделяются два типа границ литологического экранирования: Замещение пород-коллекторов – потеря пластом коллекторских свойств при сохранении его толщины; Выклинивание пластов-коллекторов – постепенное уменьшение толщины пласта до нуля по геологическим причинам – стратиграфическое срезание, тектоническое нарушение.

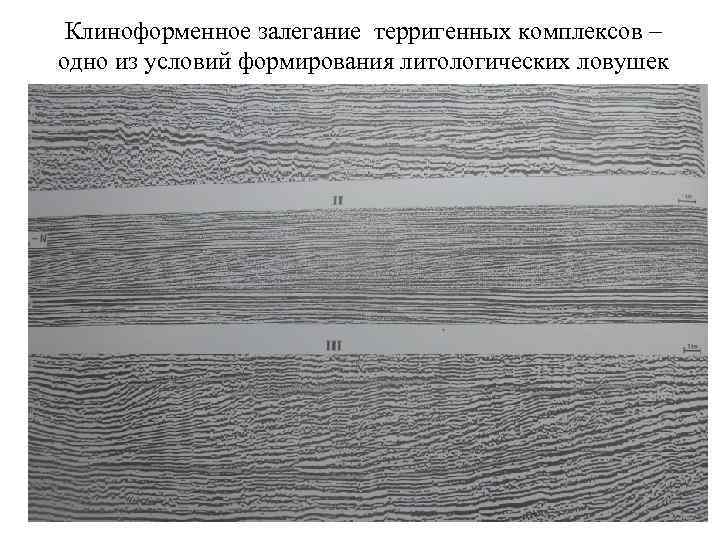

Клиноформенное залегание терригенных комплексов – одно из условий формирования литологических ловушек

Литологические ловушки

Структурно-литологические ловушки

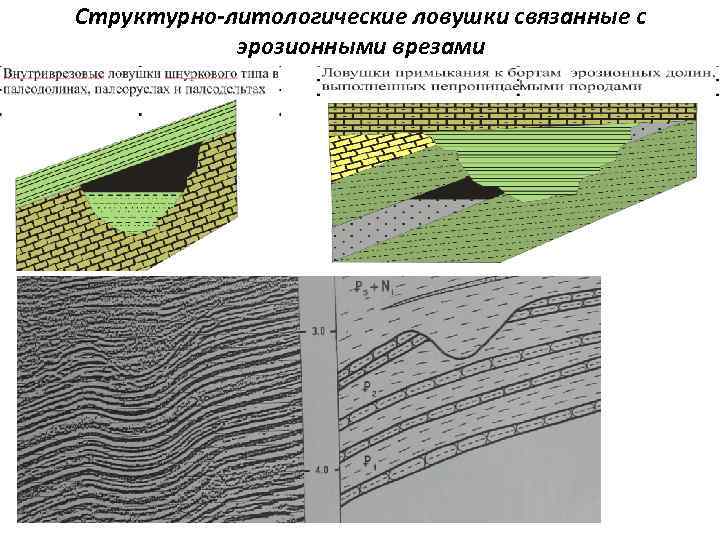

Структурно-литологические ловушки связанные с эрозионными врезами

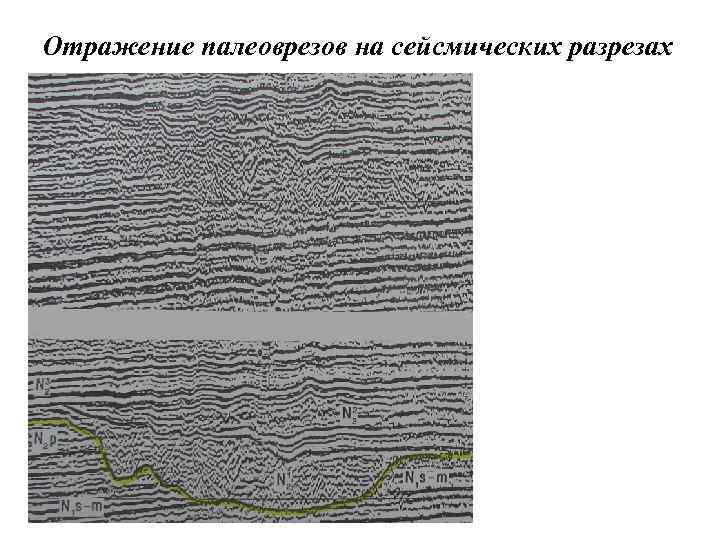

Отражение палеоврезов на сейсмических разрезах

Литологически ограниченные залежи (линзы и рукава)

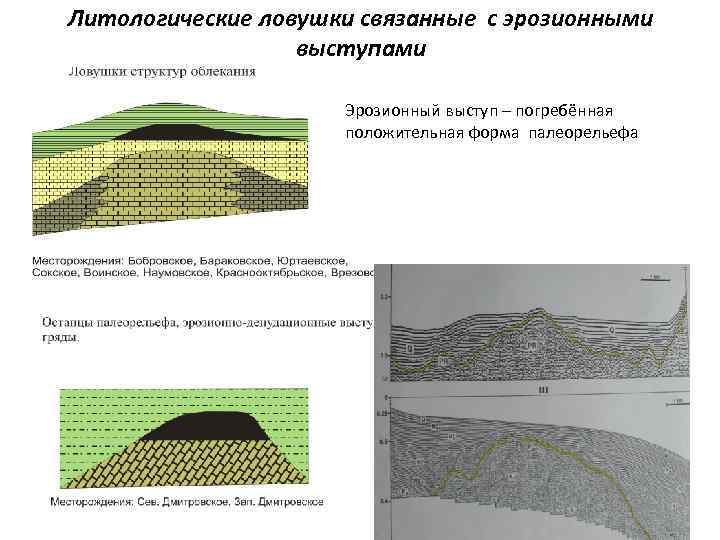

Литологические ловушки связанные с эрозионными выступами Эрозионный выступ – погребённая положительная форма палеорельефа

Структурно-литологические ловушки образуются при формировании продуктивных комплексов и перекрывающих их толщ либо в разных геодинамических обстановках, либо при резком изменении уровня базиса эрозии.

Отражение структурно-литологической ловушки на сейсмическом разрезе

Ловушки связанные с развитием глинистых диапиров Глинистые диапиры – структуры вызванные подъемом и прорывом окружающих пород пластичными глинистыми массами

Южно-Каспийская впадина, глинистые диапиры

Юго-восточная часть Прикаспия, структурная карта по кровле солей

Типы ловушек в области развития соляных куполов Структурная карта по кровле нижнепермских солей

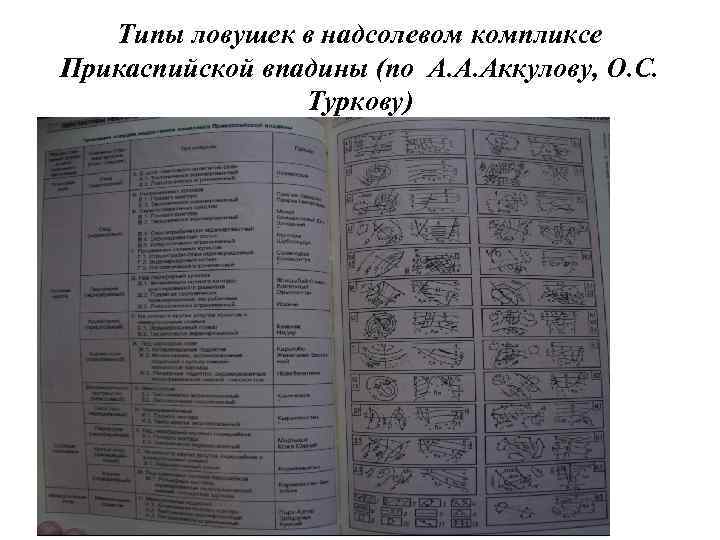

Типы ловушек в надсолевом компликсе Прикаспийской впадины (по А. А. Аккулову, О. С. Туркову)

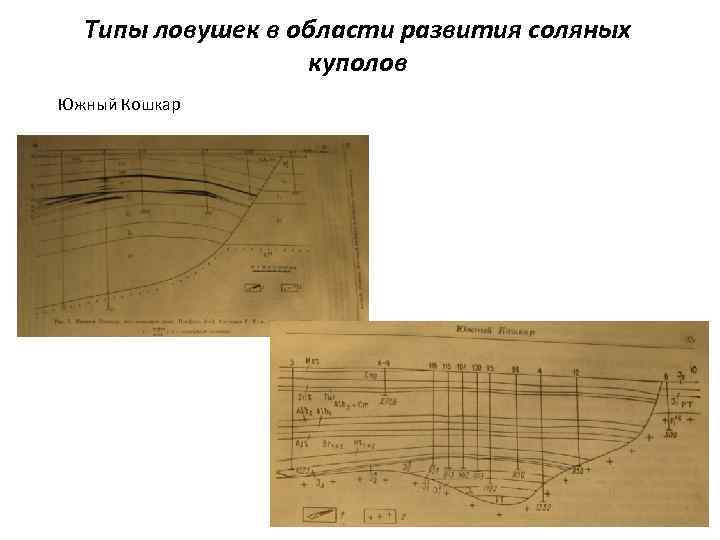

Типы ловушек в области развития соляных куполов Южный Кошкар

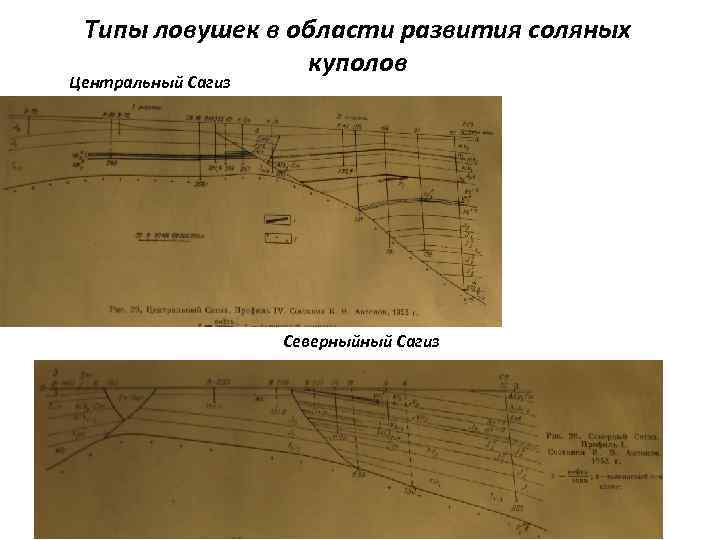

Типы ловушек в области развития соляных куполов Центральный Сагиз Северныйный Сагиз

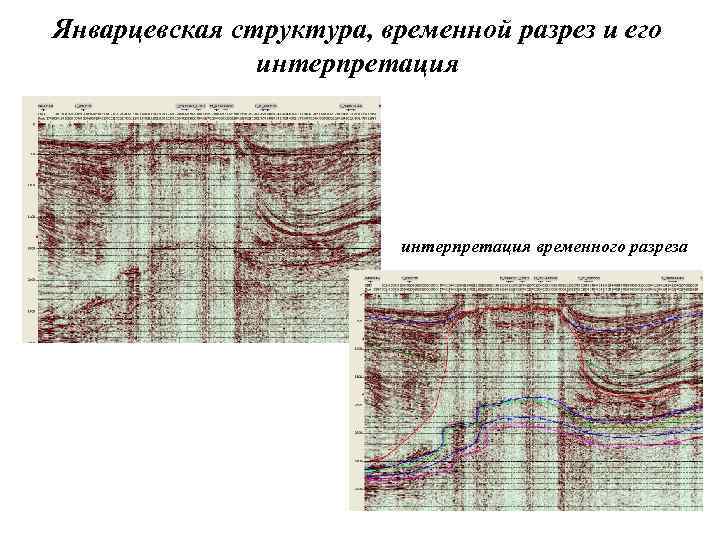

Январцевская структура, временной разрез и его интерпретация временного разреза

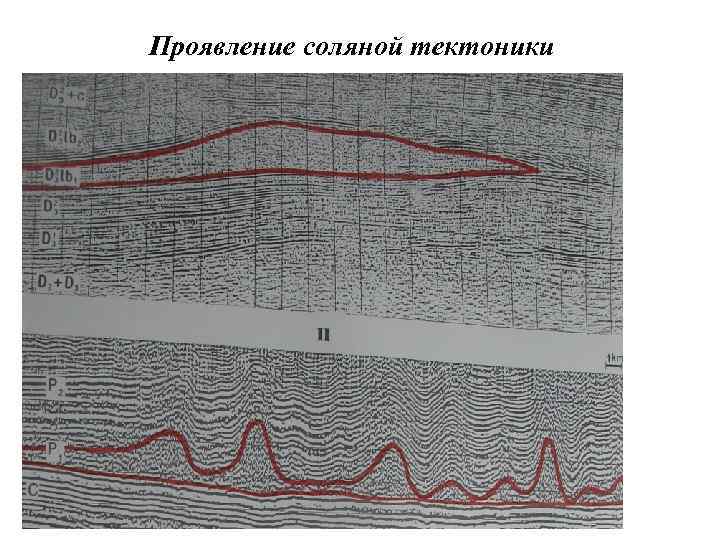

Проявление соляной тектоники

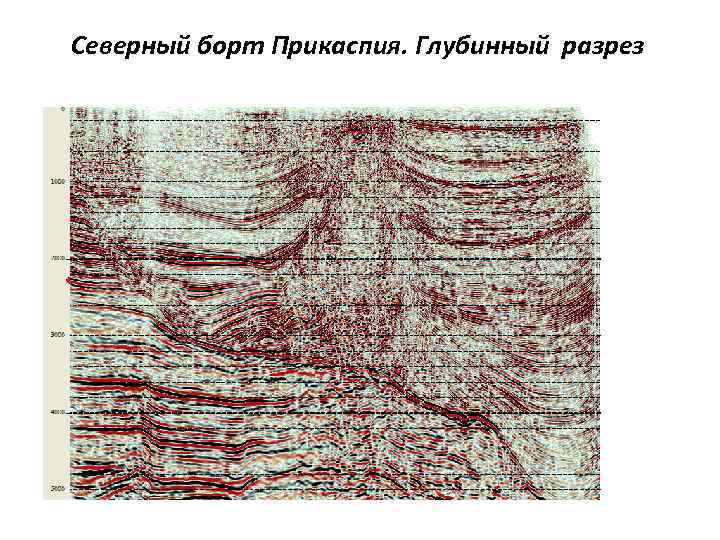

Северный борт Прикаспия. Глубинный разрез

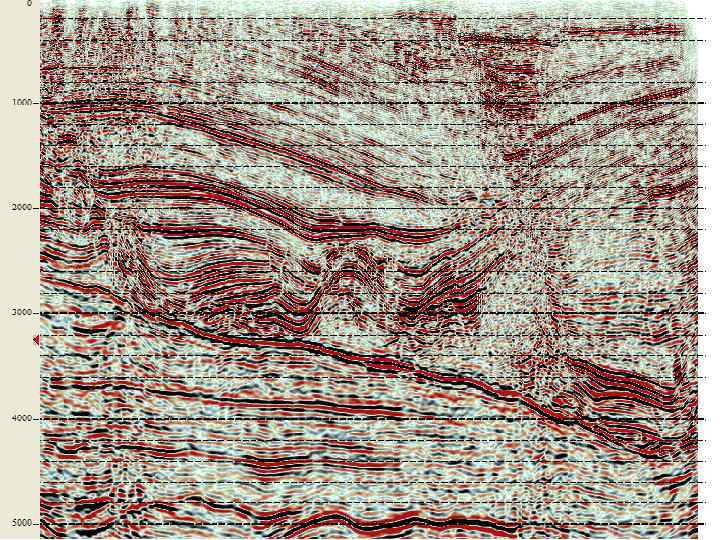

5331

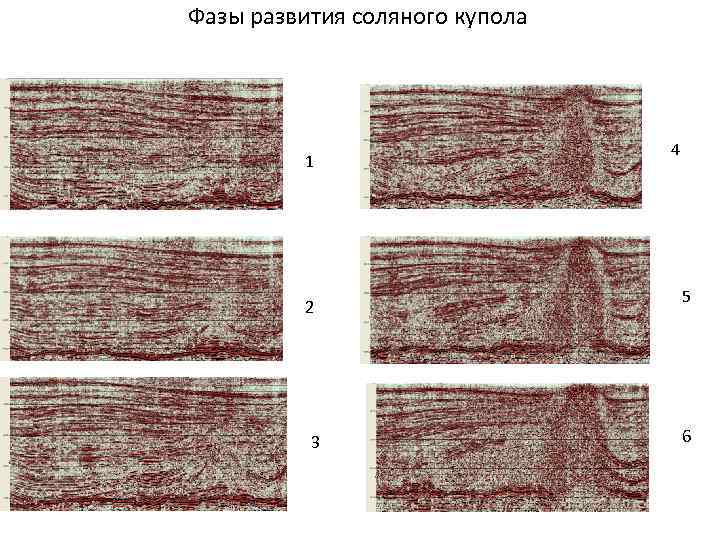

Фазы развития соляного купола 1 2 3 4 5 6

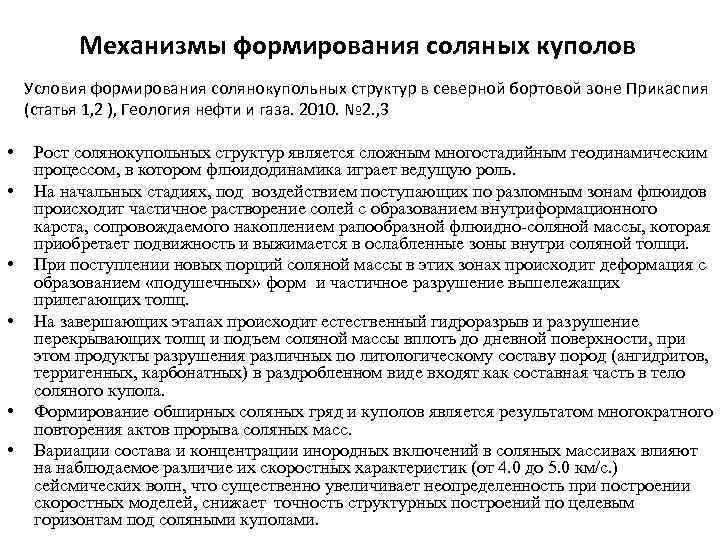

Механизмы формирования соляных куполов Условия формирования солянокупольных структур в северной бортовой зоне Прикаспия (статья 1, 2 ), Геология нефти и газа. 2010. № 2. , 3 • • • Рост солянокупольных структур является сложным многостадийным геодинамическим процессом, в котором флюидодинамика играет ведущую роль. На начальных стадиях, под воздействием поступающих по разломным зонам флюидов происходит частичное растворение солей с образованием внутриформационного карста, сопровождаемого накоплением рапообразной флюидно-соляной массы, которая приобретает подвижность и выжимается в ослабленные зоны внутри соляной толщи. При поступлении новых порций соляной массы в этих зонах происходит деформация с образованием «подушечных» форм и частичное разрушение вышележащих прилегающих толщ. На завершающих этапах происходит естественный гидроразрыв и разрушение перекрывающих толщ и подъем соляной массы вплоть до дневной поверхности, при этом продукты разрушения различных по литологическому составу пород (ангидритов, терригенных, карбонатных) в раздробленном виде входят как составная часть в тело соляного купола. Формирование обширных соляных гряд и куполов является результатом многократного повторения актов прорыва соляных масс. Вариации состава и концентрации инородных включений в соляных массивах влияют на наблюдаемое различие их скоростных характеристик (от 4. 0 до 5. 0 км/с. ) сейсмических волн, что существенно увеличивает неопределенность при построении скоростных моделей, снижает точность структурных построений по целевым горизонтам под соляными куполами.

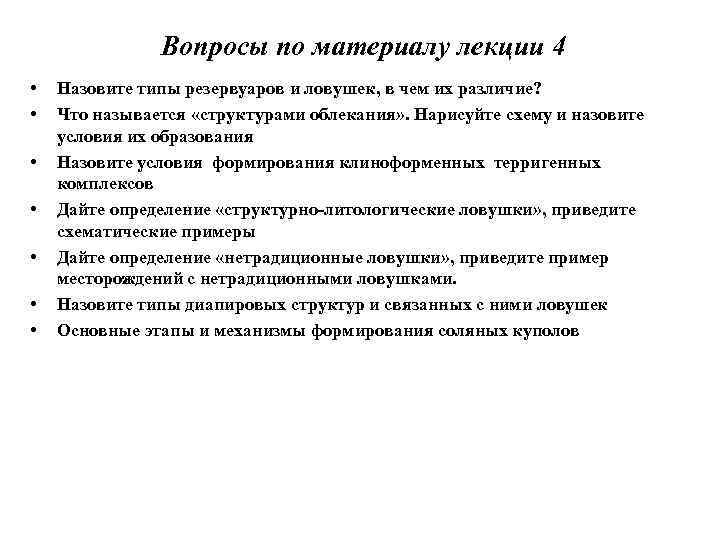

Вопросы по материалу лекции 4 • • Назовите типы резервуаров и ловушек, в чем их различие? Что называется «структурами облекания» . Нарисуйте схему и назовите условия их образования Назовите условия формирования клиноформенных терригенных комплексов Дайте определение «структурно-литологические ловушки» , приведите схематические примеры Дайте определение «нетрадиционные ловушки» , приведите пример месторождений с нетрадиционными ловушками. Назовите типы диапировых структур и связанных с ними ловушек Основные этапы и механизмы формирования соляных куполов
