ЛІТЕРАТУРА 1 Кравченко В С Водопостачання та каналізація

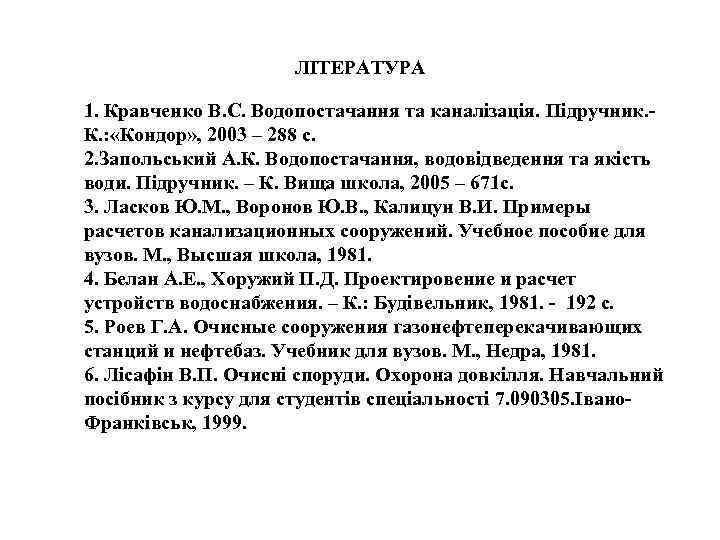

ЛІТЕРАТУРА 1. Кравченко В. С. Водопостачання та каналізація. Підручник. - К. : «Кондор» , 2003 – 288 с. 2. Запольський А. К. Водопостачання, водовідведення та якість води. Підручник. – К. Вища школа, 2005 – 671 с. 3. Ласков Ю. М. , Воронов Ю. В. , Калицун В. И. Примеры расчетов канализационных сооружений. Учебное пособие для вузов. М. , Высшая школа, 1981. 4. Белан А. Е. , Хоружий П. Д. Проектировение и расчет устройств водоснабжения. – К. : Будівельник, 1981. - 192 с. 5. Роев Г. А. Очисные сооружения газонефтеперекачивающих станций и нефтебаз. Учебник для вузов. М. , Недра, 1981. 6. Лісафін В. П. Очисні споруди. Охорона довкілля. Навчальний посібник з курсу для студентів спеціальності 7. 090305. Івано. Франківськ, 1999.

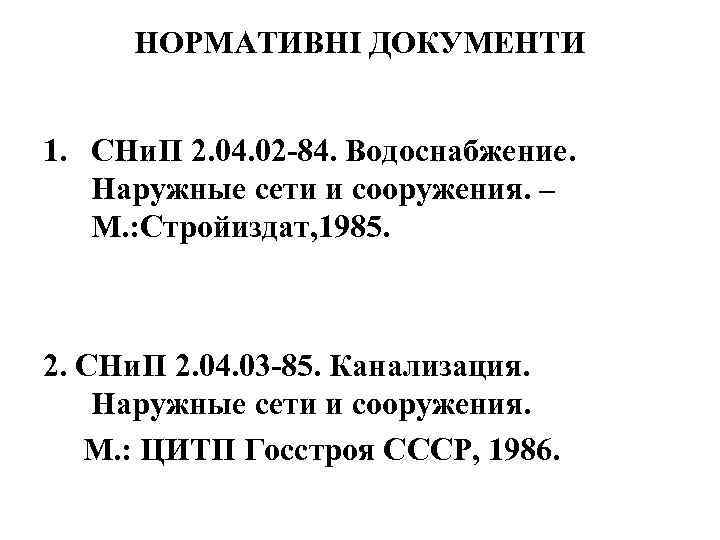

НОРМАТИВНІ ДОКУМЕНТИ 1. СНи. П 2. 04. 02 -84. Водоснабжение. Наружные сети и сооружения. – М. : Стройиздат, 1985. 2. СНи. П 2. 04. 03 -85. Канализация. Наружные сети и сооружения. М. : ЦИТП Госстроя СССР, 1986.

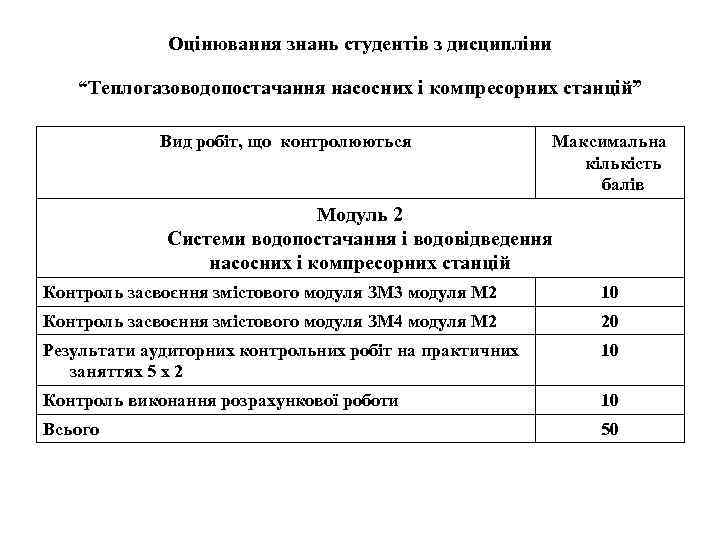

Оцінювання знань студентів з дисципліни “Теплогазоводопостачання насосних і компресорних станцій” Вид робіт, що контролюються Максимальна кількість балів Модуль 2 Системи водопостачання і водовідведення насосних і компресорних станцій Контроль засвоєння змістового модуля ЗМ 3 модуля М 2 10 Контроль засвоєння змістового модуля ЗМ 4 модуля М 2 20 Результати аудиторних контрольних робіт на практичних заняттях 5 х 2 10 Контроль виконання розрахункової роботи 10 Всього 50

СХЕМА ВОДОПОСТАЧАННЯ З ПОВЕРХНЕВИХ ВОДНИХ ДЖЕРЕЛ 1 - річковий водозабір; 2 - насосна станція І підйому; 3 - водоочисна станція; 4 - резервуар чистої води; 5 - насосна станція ІІ підйому; 6 - водовід; 7 - водонапірна башта; 8 - водопровідна мережа; 9 - об’єкт водопостачання; 10 - п’єзометрична лінія в мережі в годину максимального водоспоживання; 11 – те саме в годину максимального транзиту води в башту

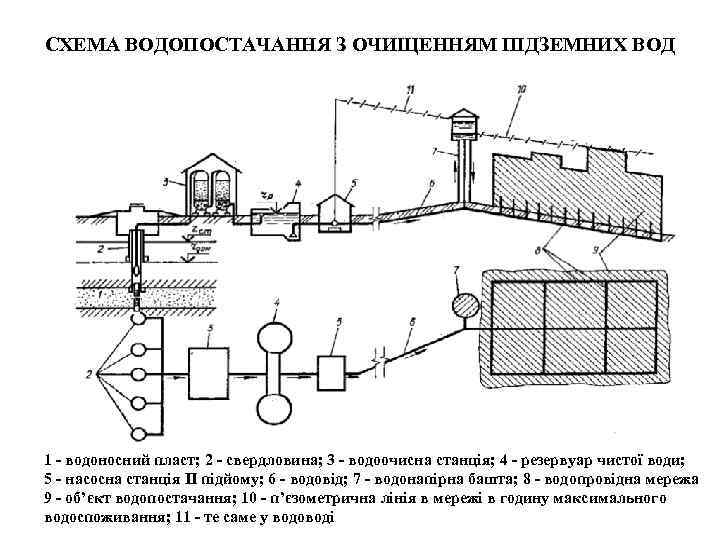

СХЕМА ВОДОПОСТАЧАННЯ З ОЧИЩЕННЯМ ПІДЗЕМНИХ ВОД 1 - водоносний пласт; 2 - свердловина; 3 - водоочисна станція; 4 - резервуар чистої води; 5 - насосна станція ІІ підйому; 6 - водовід; 7 - водонапірна башта; 8 - водопровідна мережа 9 - об’єкт водопостачання; 10 - п’єзометрична лінія в мережі в годину максимального водоспоживання; 11 - те саме у водоводі

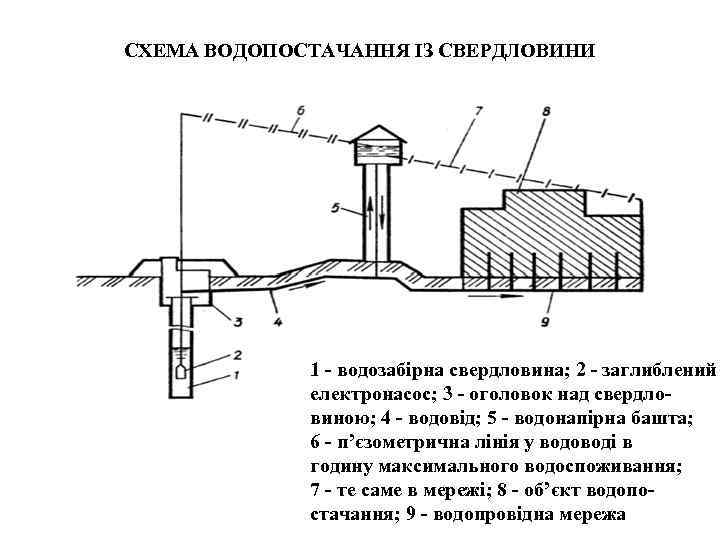

СХЕМА ВОДОПОСТАЧАННЯ ІЗ СВЕРДЛОВИНИ 1 - водозабірна свердловина; 2 - заглиблений електронасос; 3 - оголовок над свердловиною; 4 - водовід; 5 - водонапірна башта; 6 - п’єзометрична лінія у водоводі в годину максимального водоспоживання; 7 - те саме в мережі; 8 - об’єкт водопостачання; 9 - водопровідна мережа

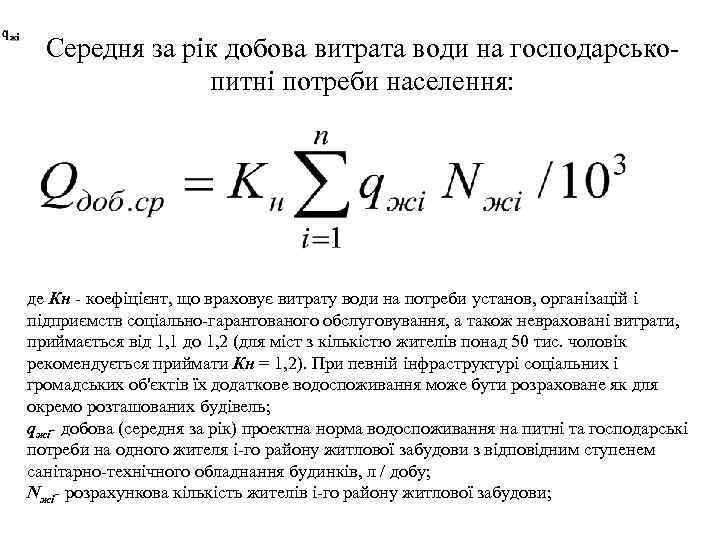

Середня за рік добова витрата води на господарськопитні потреби населення: де Кн - коефіцієнт, що враховує витрату води на потреби установ, організацій і підприємств соціально-гарантованого обслуговування, а також невраховані витрати, приймається від 1, 1 до 1, 2 (для міст з кількістю жителів понад 50 тис. чоловік рекомендується приймати Кн = 1, 2). При певній інфраструктурі соціальних і громадських об'єктів їх додаткове водоспоживання може бути розраховане як для окремо розташованих будівель; qжі- добова (середня за рік) проектна норма водоспоживання на питні та господарські потреби на одного жителя i-го району житлової забудови з відповідним ступенем санітарно-технічного обладнання будинків, л / добу; Nжі- розрахункова кількість жителів i-го району житлової забудови;

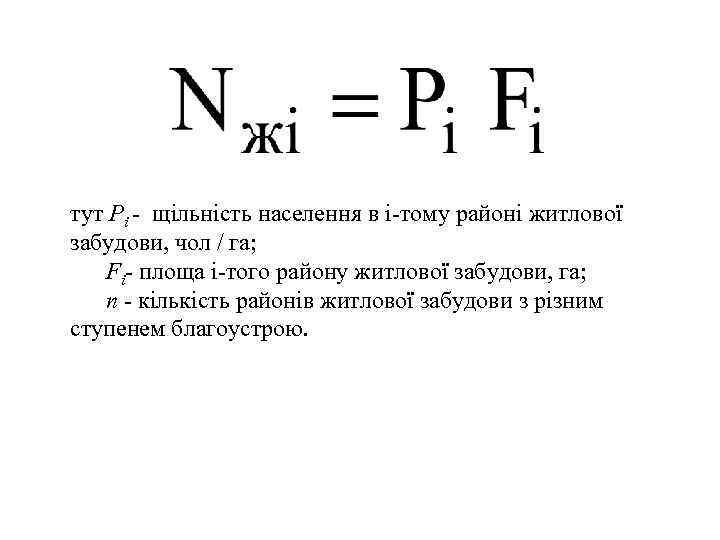

тут Рі - щільність населення в i-тому районі житлової забудови, чол / га; Fi- площа і-того району житлової забудови, га; n - кількість районів житлової забудови з різним ступенем благоустрою.

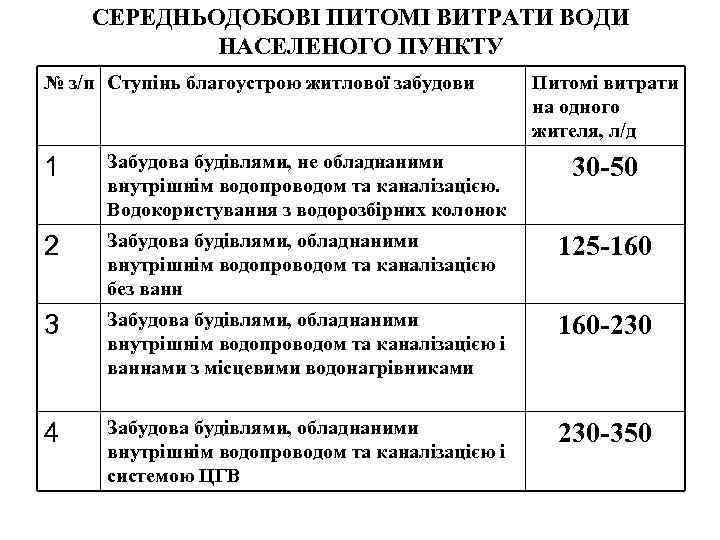

СЕРЕДНЬОДОБОВІ ПИТОМІ ВИТРАТИ ВОДИ НАСЕЛЕНОГО ПУНКТУ № з/п Ступінь благоустрою житлової забудови Питомі витрати на одного жителя, л/д 1 Забудова будівлями, не обладнаними внутрішнім водопроводом та каналізацією. Водокористування з водорозбірних колонок 30 -50 2 Забудова будівлями, обладнаними внутрішнім водопроводом та каналізацією без ванн 125 -160 3 Забудова будівлями, обладнаними внутрішнім водопроводом та каналізацією і ваннами з місцевими водонагрівниками 160 -230 4 Забудова будівлями, обладнаними внутрішнім водопроводом та каналізацією і системою ЦГВ 230 -350

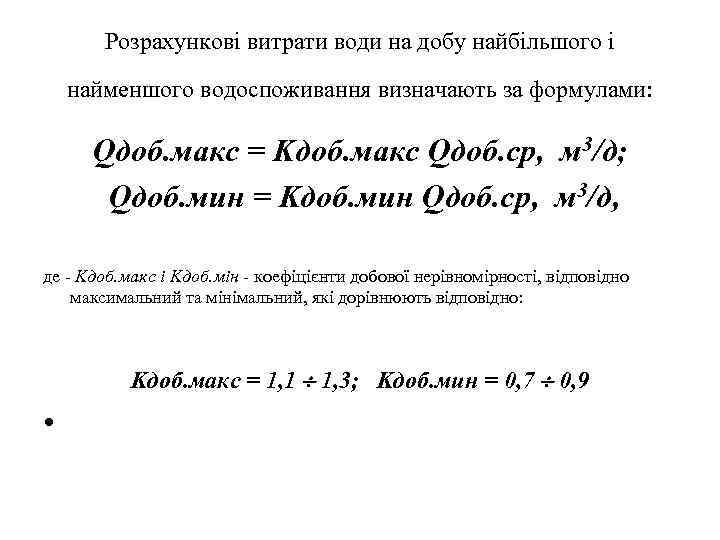

Розрахункові витрати води на добу найбільшого і найменшого водоспоживання визначають за формулами: Qдоб. мaкс = Kдоб. макс Qдоб. ср, м 3/д; Qдоб. мин = Kдоб. мин Qдоб. ср, м 3/д, де - Kдоб. макс і Kдоб. мін - коефіцієнти добової нерівномірності, відповідно максимальний та мінімальний, які дорівнюють відповідно: Kдоб. макс = 1, 1 1, 3; Kдоб. мин = 0, 7 0, 9 •

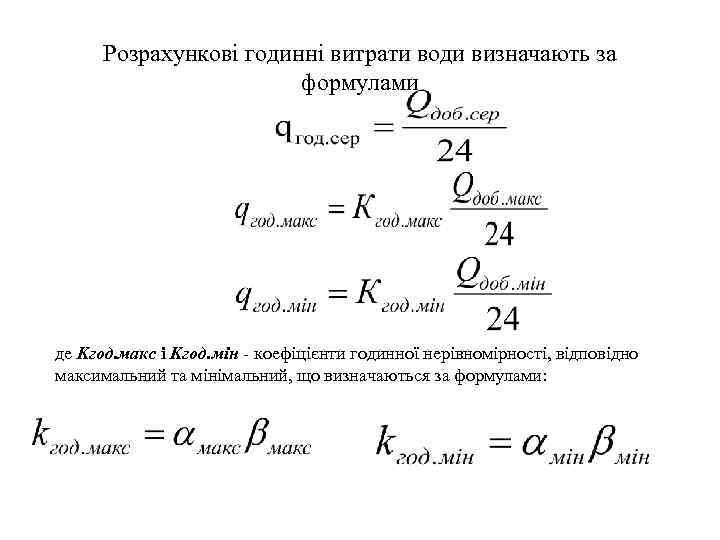

Розрахункові годинні витрати води визначають за формулами де Kгод. макс і Kгод. мін - коефіцієнти годинної нерівномірності, відповідно максимальний та мінімальний, що визначаються за формулами:

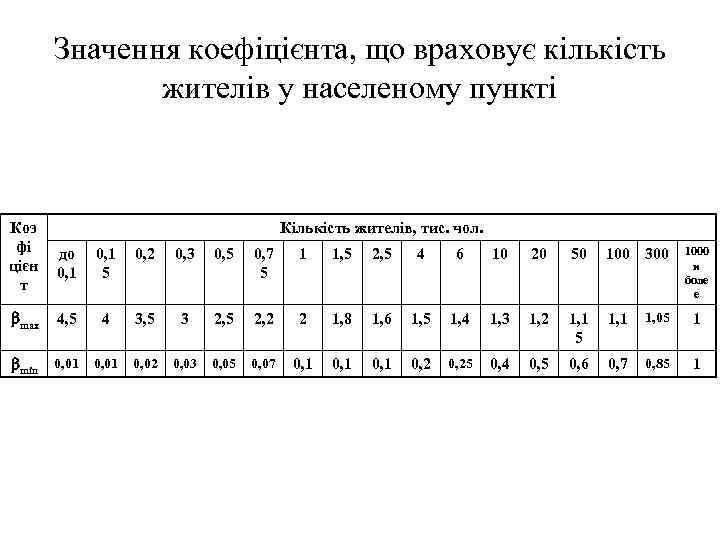

Значення коефіцієнта, що враховує кількість жителів у населеному пункті Коэ фі цієн т Кількість жителів, тис. чол. до 0, 1 5 0, 2 0, 3 0, 5 0, 7 5 1 1, 5 2, 5 4 6 10 20 50 100 300 max 4, 5 4 3, 5 3 2, 5 2, 2 2 1, 8 1, 6 1, 5 1, 4 1, 3 1, 2 1, 1 5 1, 1 1, 05 1 min 0, 01 0, 02 0, 03 0, 05 0, 07 0, 1 0, 25 0, 4 0, 5 0, 6 0, 7 0, 85 1 1000 и боле е

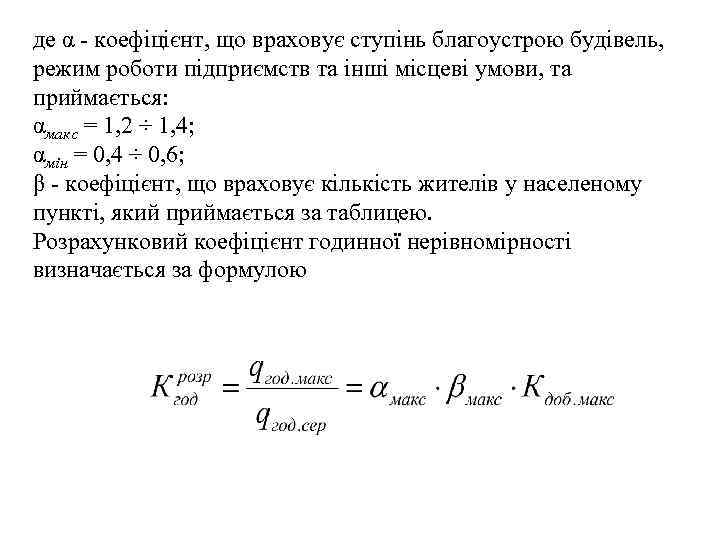

де α - коефіцієнт, що враховує ступінь благоустрою будівель, режим роботи підприємств та інші місцеві умови, та приймається: αмакс = 1, 2 ÷ 1, 4; αмін = 0, 4 ÷ 0, 6; β - коефіцієнт, що враховує кількість жителів у населеному пункті, який приймається за таблицею. Розрахунковий коефіцієнт годинної нерівномірності визначається за формулою

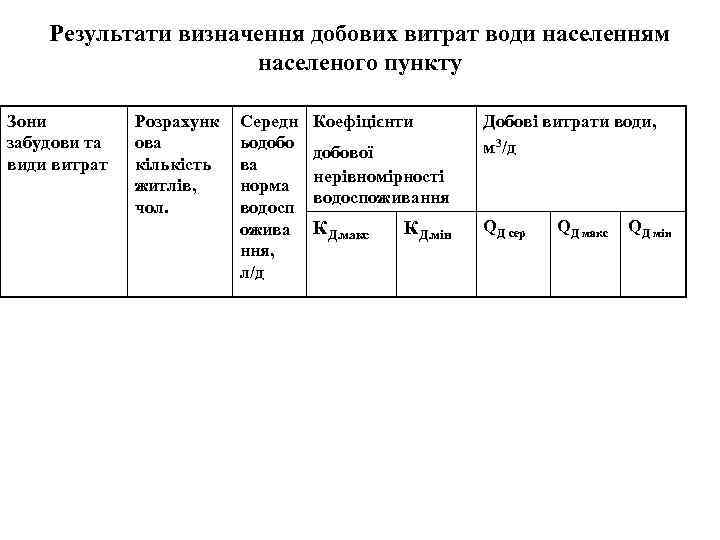

Результати визначення добових витрат води населенням населеного пункту Зони забудови та види витрат Розрахунк ова кількість житлів, чол. Середн ьодобо ва норма водосп ожива ння, л/д Коефіцієнти добової нерівномірності водоспоживання КД. макс КД. мін Добові витрати води, м 3/д QД сер QД макс QД мін

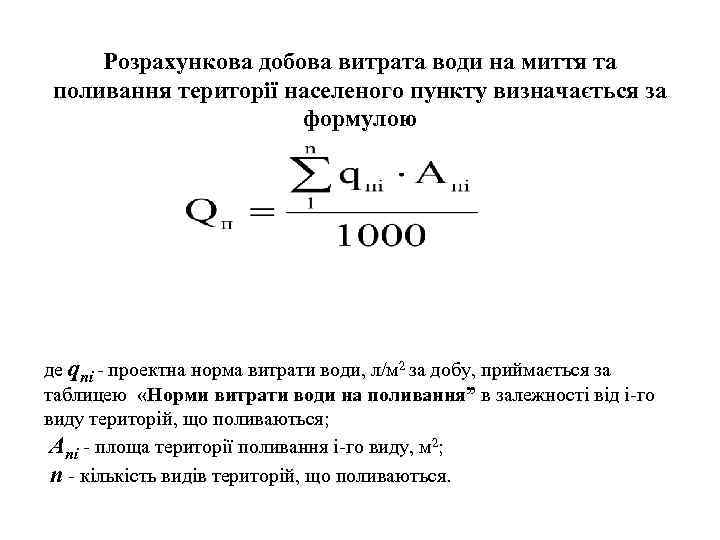

Розрахункова добова витрата води на миття та поливання території населеного пункту визначається за формулою де qпi - проектна норма витрати води, л/м 2 за добу, приймається за таблицею «Норми витрати води на поливання” в залежності від i-го виду територій, що поливаються; Aпi - площа території поливання i-го виду, м 2; n - кількість видів територій, що поливаються.

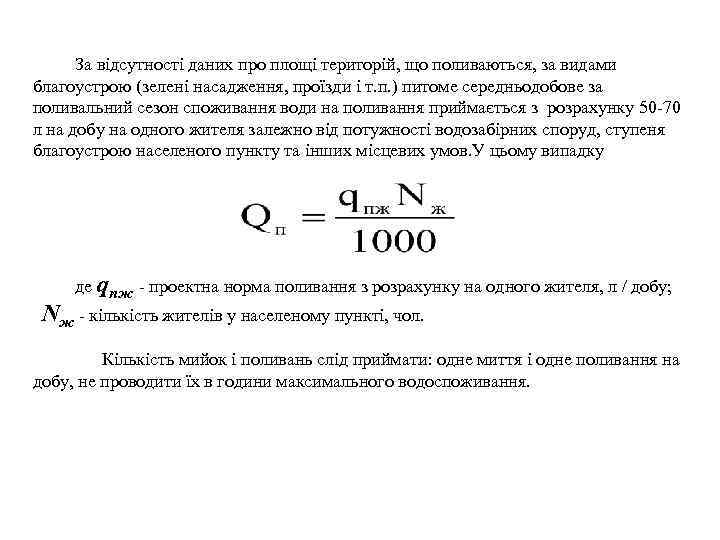

За відсутності даних про площі територій, що поливаються, за видами благоустрою (зелені насадження, проїзди і т. п. ) питоме середньодобове за поливальний сезон споживання води на поливання приймається з розрахунку 50 -70 л на добу на одного жителя залежно від потужності водозабірних споруд, ступеня благоустрою населеного пункту та інших місцевих умов. У цьому випадку де qпж - проектна норма поливання з розрахунку на одного жителя, л / добу; Nж - кількість жителів у населеному пункті, чол. Кількість мийок і поливань слід приймати: одне миття і одне поливання на добу, не проводити їх в години максимального водоспоживання.

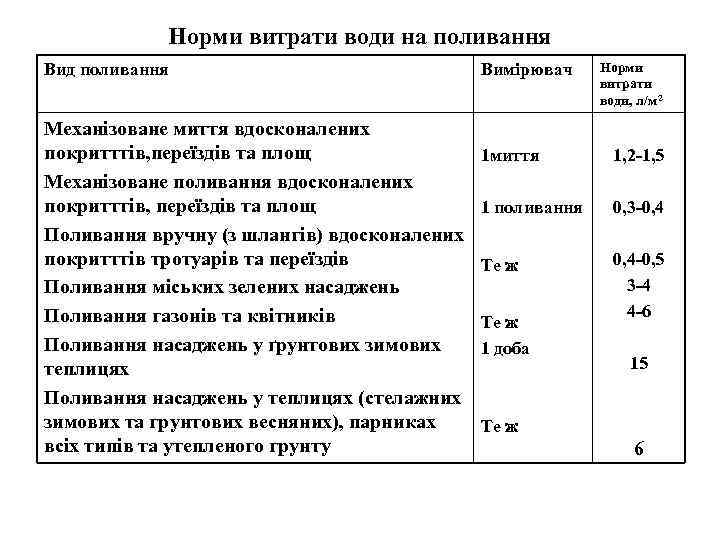

Норми витрати води на поливання Вид поливання Механізоване миття вдосконалених покритттів, переїздів та площ Механізоване поливання вдосконалених покритттів, переїздів та площ Поливання вручну (з шлангів) вдосконалених покритттів тротуарів та переїздів Поливання міських зелених насаджень Поливання газонів та квітників Поливання насаджень у ґрунтових зимових теплицях Поливання насаджень у теплицях (стелажних зимових та грунтових весняних), парниках всіх типів та утепленого грунту Вимірювач Норми витрати води, л/м 2 1 миття 1, 2 -1, 5 1 поливання 0, 3 -0, 4 Те ж 0, 4 -0, 5 3 -4 4 -6 Те ж 1 доба 15 Те ж 6

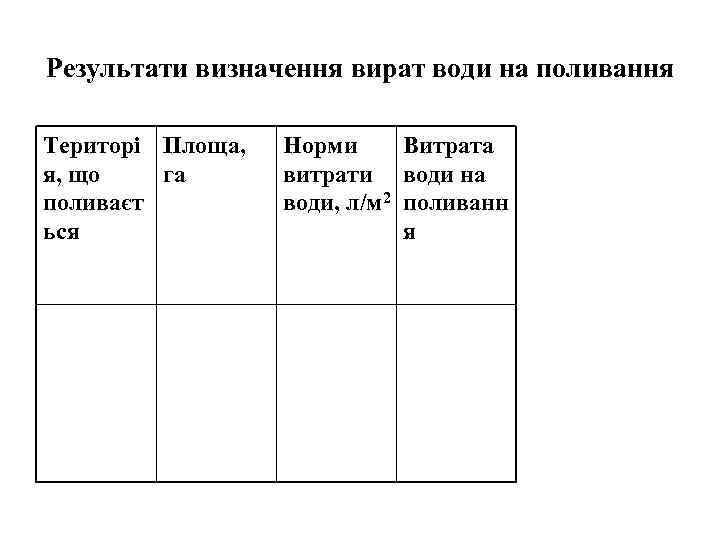

Результати визначення вират води на поливання Територі Площа, я, що га поливаєт ься Норми Витрата витрати води на води, л/м 2 поливанн я

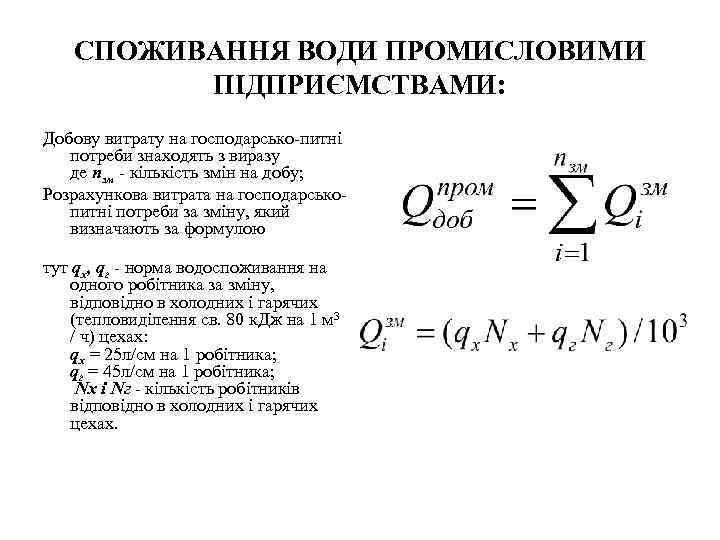

СПОЖИВАННЯ ВОДИ ПРОМИСЛОВИМИ ПІДПРИЄМСТВАМИ: Добову витрату на господарсько-питні потреби знаходять з виразу де nзм - кількість змін на добу; Розрахункова витрата на господарськопитні потреби за зміну, який визначають за формулою тут qx, qг - норма водоспоживання на одного робітника за зміну, відповідно в холодних і гарячих (тепловиділення св. 80 к. Дж на 1 м 3 / ч) цехах: qx = 25 л/см на 1 робітника; qг = 45 л/см на 1 робітника; Nx і Nг - кількість робітників відповідно в холодних і гарячих цехах.

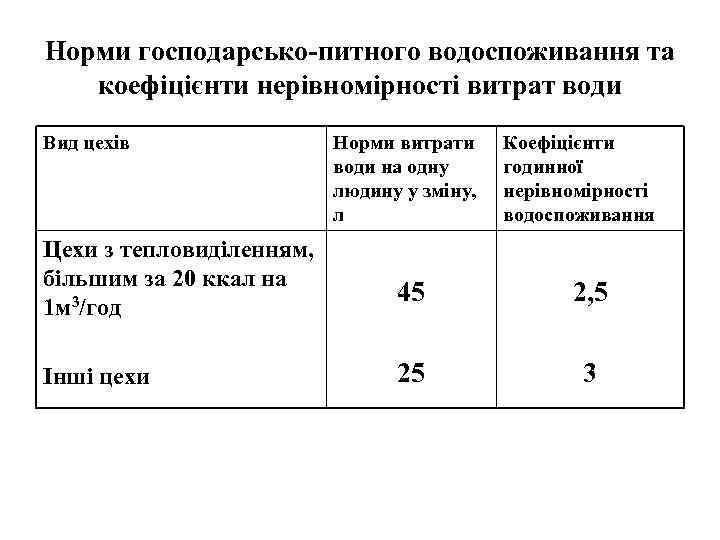

Норми господарсько-питного водоспоживання та коефіцієнти нерівномірності витрат води Вид цехів Цехи з тепловиділенням, більшим за 20 ккал на 1 м 3/год Інші цехи Норми витрати води на одну людину у зміну, л Коефіцієнти годинної нерівномірності водоспоживання 45 2, 5 25 3

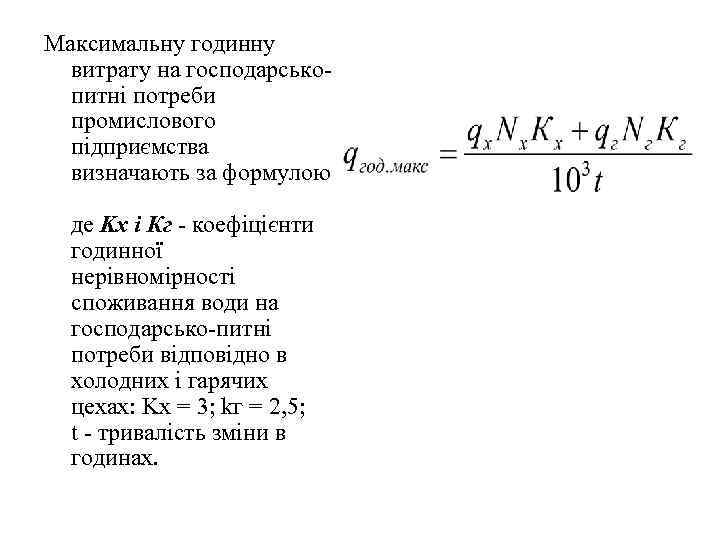

Максимальну годинну витрату на господарськопитні потреби промислового підприємства визначають за формулою де Kx і Кг - коефіцієнти годинної нерівномірності споживання води на господарсько-питні потреби відповідно в холодних і гарячих цехах: Kx = 3; kг = 2, 5; t - тривалість зміни в годинах.

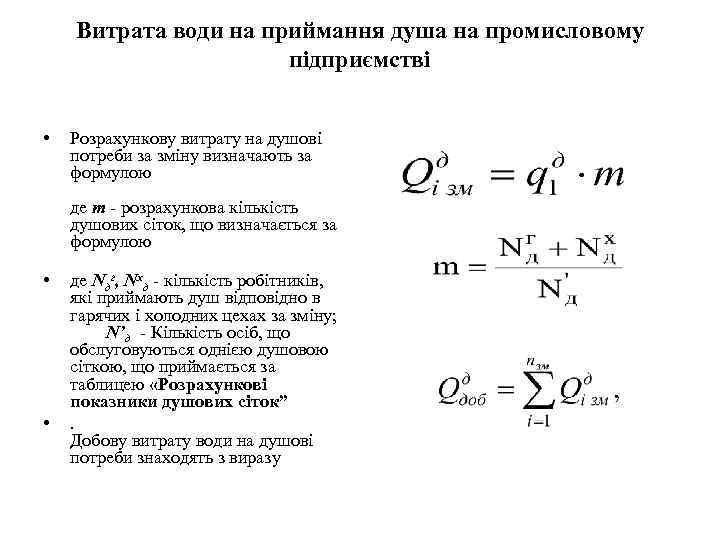

Витрата води на приймання душа на промисловому підприємстві • Розрахункову витрату на душові потреби за зміну визначають за формулою де m - розрахункова кількість душових сіток, що визначається за формулою • • де Nдг, Nхд - кількість робітників, які приймають душ відповідно в гарячих і холодних цехах за зміну; N’д - Кількість осіб, що обслуговуються однією душовою сіткою, що приймається за таблицею «Розрахункові показники душових сіток”. Добову витрату води на душові потреби знаходять з виразу

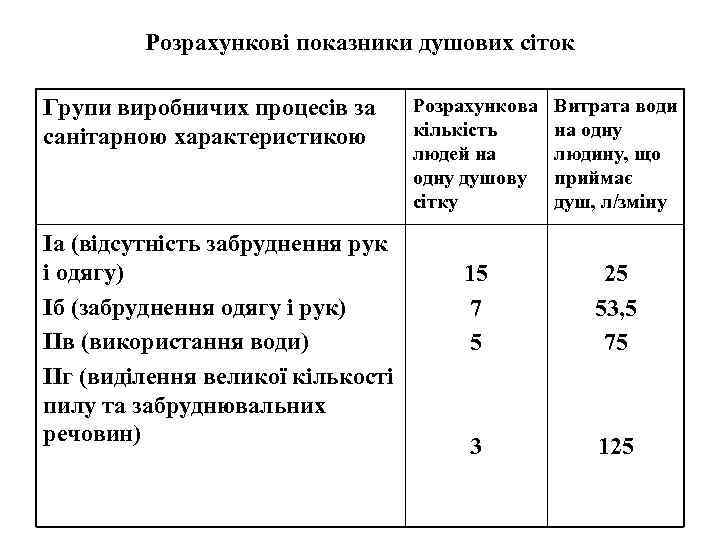

Розрахункові показники душових сіток Групи виробничих процесів за санітарною характеристикою Іа (відсутність забруднення рук і одягу) Іб (забруднення одягу і рук) ІІв (використання води) ІІг (виділення великої кількості пилу та забруднювальних речовин) Розрахункова кількість людей на одну душову сітку Витрата води на одну людину, що приймає душ, л/зміну 15 7 5 25 53, 5 75 3 125

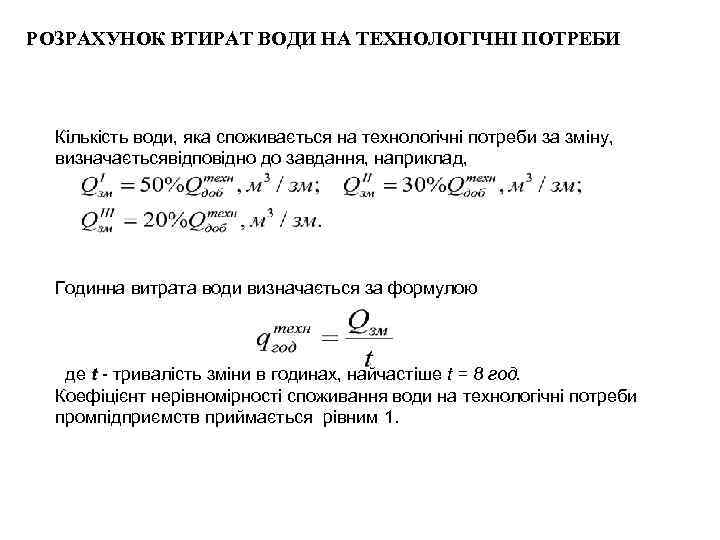

РОЗРАХУНОК ВТИРАТ ВОДИ НА ТЕХНОЛОГІЧНІ ПОТРЕБИ Кількість води, яка споживається на технологічні потреби за зміну, визначаєтьсявідповідно до завдання, наприклад, Годинна витрата води визначається за формулою де t - тривалість зміни в годинах, найчастіше t = 8 год. Коефіцієнт нерівномірності споживання води на технологічні потреби промпідприємств приймається рівним 1.

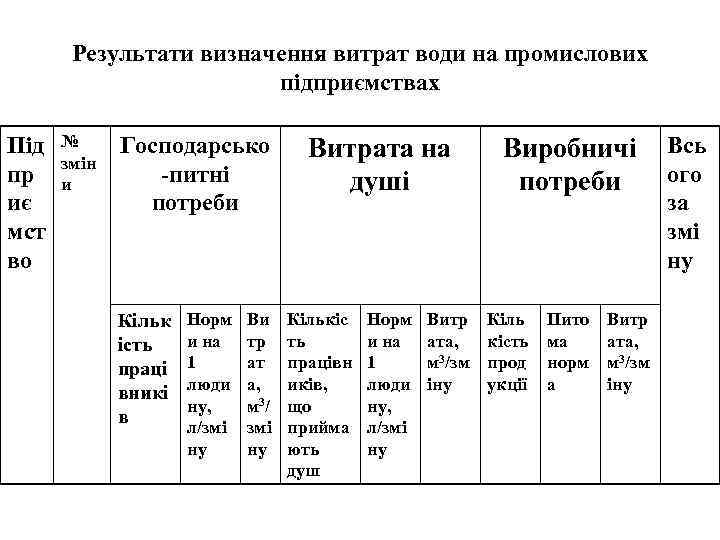

Результати визначення витрат води на промислових підприємствах Під пр иє мст во № змін и Господарсько -питні потреби Кільк ість праці вникі в Норм и на 1 люди ну, л/змі ну Ви тр ат а, м 3 / змі ну Витрата на душі Кількіс ть працівн иків, що прийма ють душ Норм и на 1 люди ну, л/змі ну Витр ата, м 3/зм іну Виробничі Всь ого потреби за змі ну Кіль кість прод укції Пито ма норм а Витр ата, м 3/зм іну

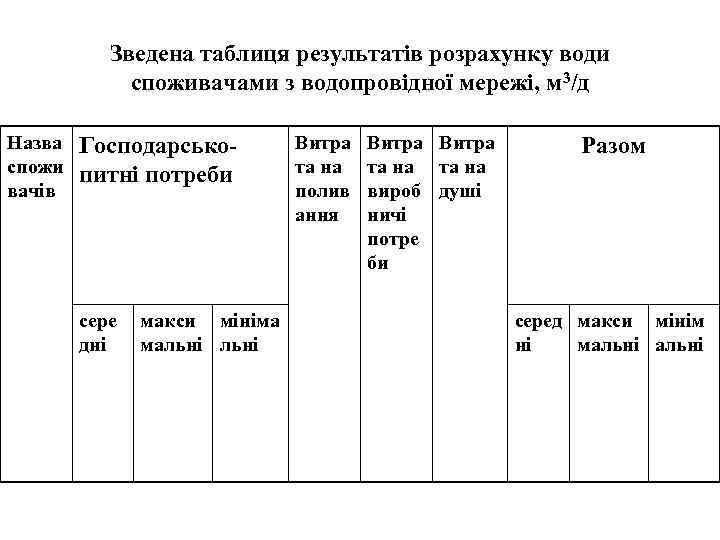

Зведена таблиця результатів розрахунку води споживачами з водопровідної мережі, м 3/д Назва спожи вачів Господарськопитні потреби сере дні макси мініма мальні Витра та на полив ання Витра та на вироб душі ничі потре би Разом серед макси мінім ні мальні

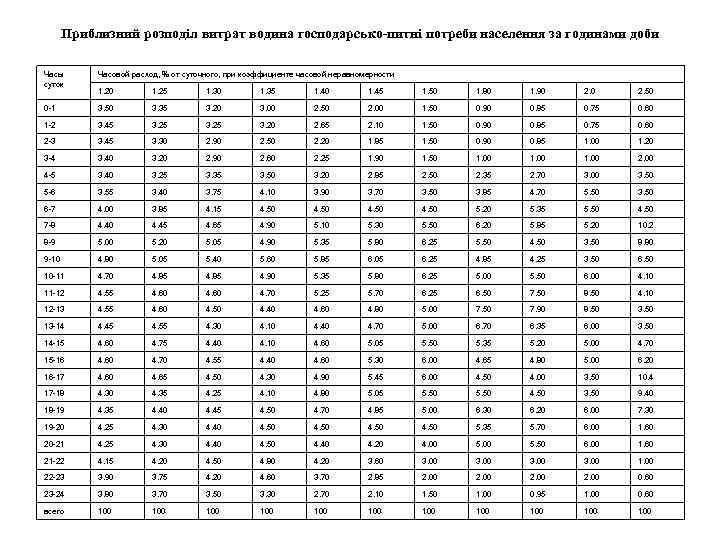

Приблизний розподіл витрат водина господарсько-питні потреби населення за годинами доби Часы суток Часовой расход, % от суточного, при коэффициенте часовой неравномерности 1. 20 1. 25 1. 30 1. 35 1. 40 1. 45 1. 50 1. 80 1. 90 2. 50 0 -1 3. 50 3. 35 3. 20 3. 00 2. 50 2. 00 1. 50 0. 90 0. 85 0. 75 0. 60 1 -2 3. 45 3. 25 3. 20 2. 65 2. 10 1. 50 0. 90 0. 85 0. 75 0. 60 2 -3 3. 45 3. 30 2. 90 2. 50 2. 20 1. 85 1. 50 0. 90 0. 85 1. 00 1. 20 3 -4 3. 40 3. 20 2. 90 2. 60 2. 25 1. 90 1. 50 1. 00 2. 00 4 -5 3. 40 3. 25 3. 35 3. 50 3. 20 2. 85 2. 50 2. 35 2. 70 3. 00 3. 50 5 -6 3. 55 3. 40 3. 75 4. 10 3. 90 3. 70 3. 50 3. 85 4. 70 5. 50 3. 50 6 -7 4. 00 3. 85 4. 15 4. 50 5. 20 5. 35 5. 50 4. 50 7 -8 4. 40 4. 45 4. 65 4. 90 5. 10 5. 30 5. 50 6. 20 5. 85 5. 20 10. 2 8 -9 5. 00 5. 20 5. 05 4. 90 5. 35 5. 80 6. 25 5. 50 4. 50 3. 50 8. 80 9 -10 4. 80 5. 05 5. 40 5. 60 5. 85 6. 05 6. 25 4. 85 4. 25 3. 50 6. 50 10 -11 4. 70 4. 85 4. 90 5. 35 5. 80 6. 25 5. 00 5. 50 6. 00 4. 10 11 -12 4. 55 4. 60 4. 70 5. 25 5. 70 6. 25 6. 50 7. 50 8. 50 4. 10 12 -13 4. 55 4. 60 4. 50 4. 40 4. 60 4. 80 5. 00 7. 50 7. 90 8. 50 3. 50 13 -14 4. 45 4. 55 4. 30 4. 10 4. 40 4. 70 5. 00 6. 70 6. 35 6. 00 3. 50 14 -15 4. 60 4. 75 4. 40 4. 10 4. 60 5. 05 5. 50 5. 35 5. 20 5. 00 4. 70 15 -16 4. 60 4. 70 4. 55 4. 40 4. 60 5. 30 6. 00 4. 65 4. 80 5. 00 6. 20 16 -17 4. 60 4. 65 4. 50 4. 30 4. 90 5. 45 6. 00 4. 50 4. 00 3. 50 10. 4 17 -18 4. 30 4. 35 4. 25 4. 10 4. 80 5. 05 5. 50 4. 50 3. 50 9. 40 18 -19 4. 35 4. 40 4. 45 4. 50 4. 70 4. 85 5. 00 6. 30 6. 20 6. 00 7. 30 19 -20 4. 25 4. 30 4. 40 4. 50 5. 35 5. 70 6. 00 1. 60 20 -21 4. 25 4. 30 4. 40 4. 50 4. 40 4. 20 4. 00 5. 50 6. 00 1. 60 21 -22 4. 15 4. 20 4. 50 4. 80 4. 20 3. 60 3. 00 1. 00 22 -23 3. 90 3. 75 4. 20 4. 60 3. 70 2. 85 2. 00 0. 60 23 -24 3. 80 3. 70 3. 50 3. 30 2. 70 2. 10 1. 50 1. 00 0. 95 1. 00 0. 60 всего 100 100 100

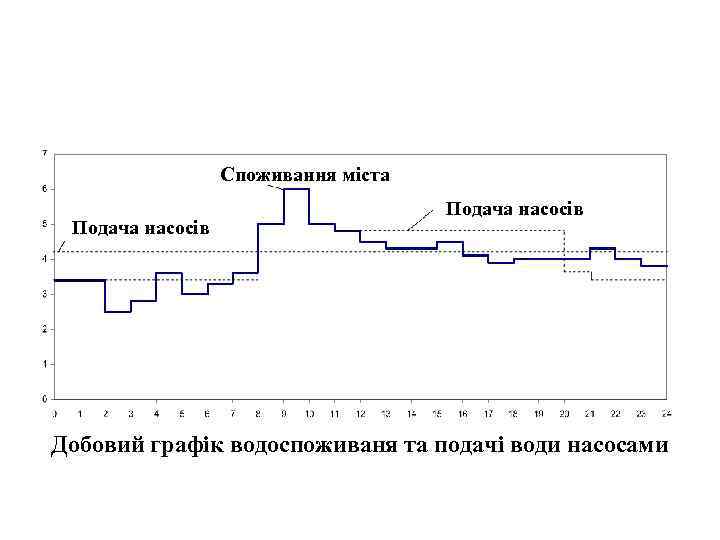

Споживання міста Подача насосів Добовий графік водоспоживаня та подачі води насосами
