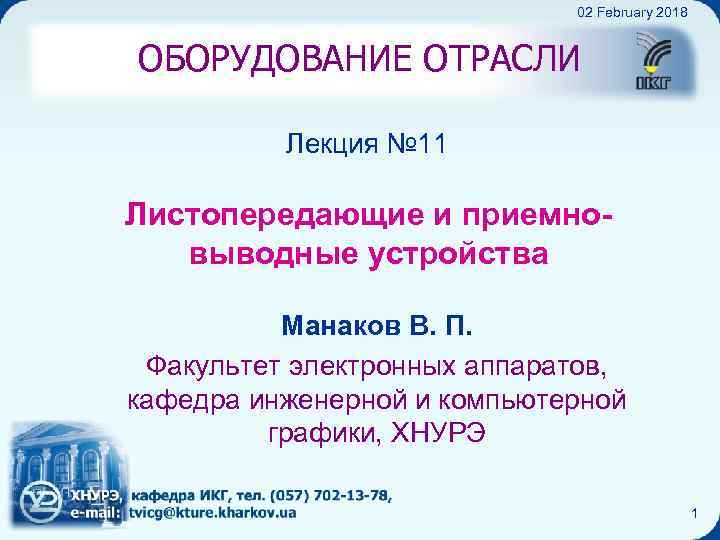

Листопередающие и приемно-выводные устройства 02 February 2018 ОБОРУДОВАНИЕ ОТРАСЛИ Лекция № 11 Листопередающие и приемновыводные устройства Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ 1

Листопередающие и приемно-выводные устройства 02 February 2018 Листопередающие и приемно-выводные устройства 3. 1 Листопередающие устройства 3. 1. 1 Цепные листопередающие транспортеры 3. 1. 2 Передаточные цилиндры 3. 2 Приемно-выводные устройства 3. 2. 1 Листовыводные цепные транспортеры 3. 2. 2 Приемные стапельные устройства 2

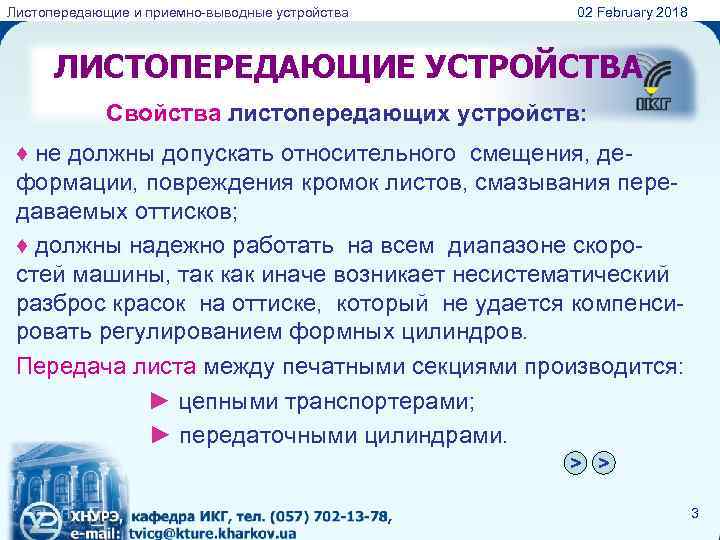

Листопередающие и приемно-выводные устройства 02 February 2018 ЛИСТОПЕРЕДАЮЩИЕ УСТРОЙСТВА Свойства листопередающих устройств: ♦ не должны допускать относительного смещения, деформации, повреждения кромок листов, смазывания передаваемых оттисков; ♦ должны надежно работать на всем диапазоне скоростей машины, так как иначе возникает несистематический разброс красок на оттиске, который не удается компенсировать регулированием формных цилиндров. Передача листа между печатными секциями производится: ► цепными транспортерами; ► передаточными цилиндрами. > > 3

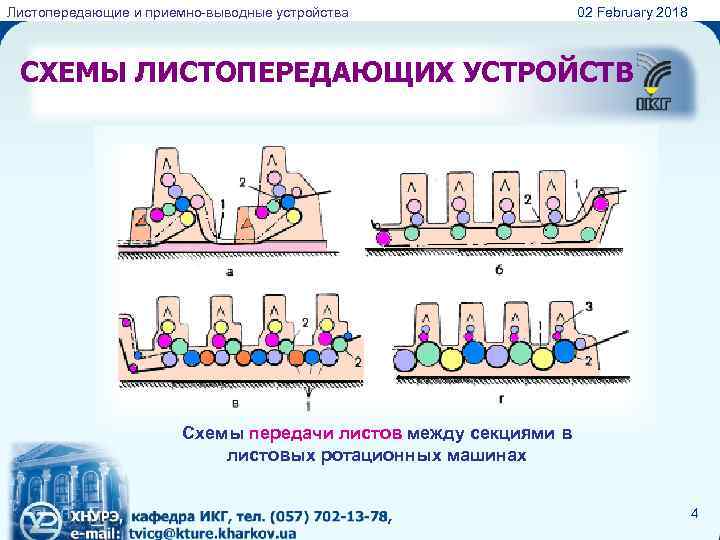

Листопередающие и приемно-выводные устройства 02 February 2018 СХЕМЫ ЛИСТОПЕРЕДАЮЩИХ УСТРОЙСТВ Схемы передачи листов между секциями в листовых ротационных машинах 4

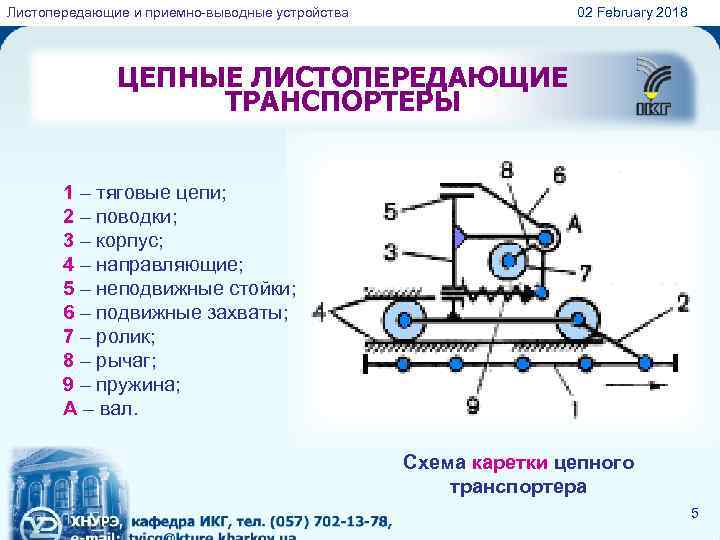

Листопередающие и приемно-выводные устройства 02 February 2018 ЦЕПНЫЕ ЛИСТОПЕРЕДАЮЩИЕ ТРАНСПОРТЕРЫ 1 – тяговые цепи; 2 – поводки; 3 – корпус; 4 – направляющие; 5 – неподвижные стойки; 6 – подвижные захваты; 7 – ролик; 8 – рычаг; 9 – пружина; А – вал. Схема каретки цепного транспортера 5

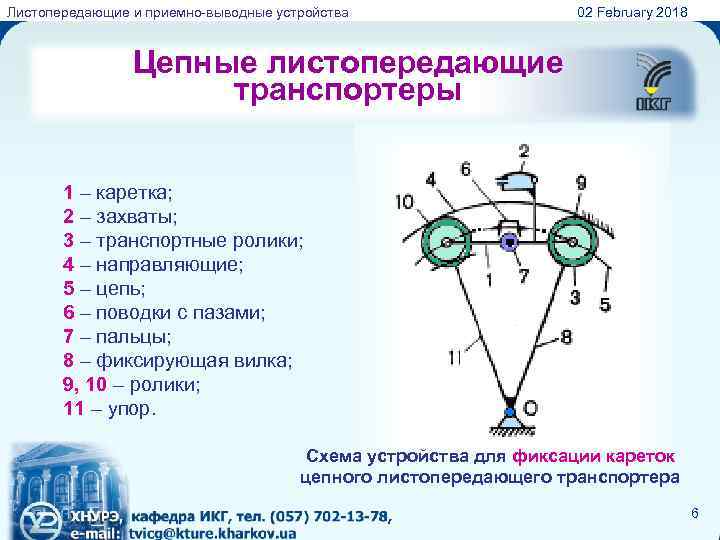

Листопередающие и приемно-выводные устройства 02 February 2018 Цепные листопередающие транспортеры 1 – каретка; 2 – захваты; 3 – транспортные ролики; 4 – направляющие; 5 – цепь; 6 – поводки с пазами; 7 – пальцы; 8 – фиксирующая вилка; 9, 10 – ролики; 11 – упор. Схема устройства для фиксации кареток цепного листопередающего транспортера 6

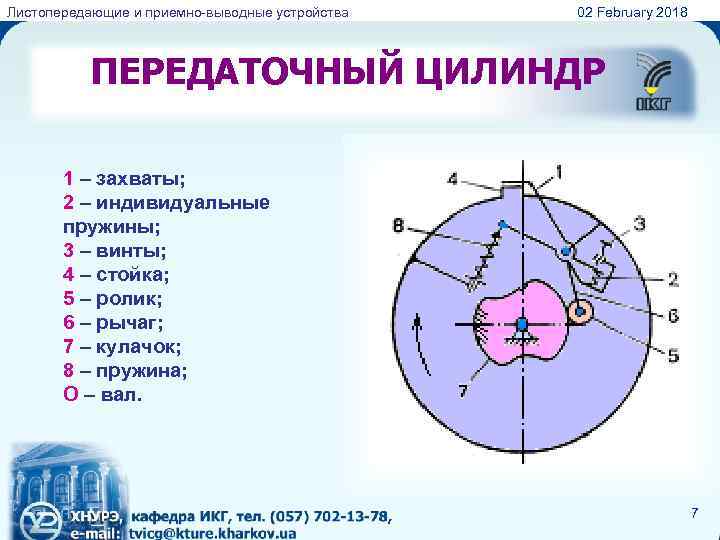

Листопередающие и приемно-выводные устройства 02 February 2018 ПЕРЕДАТОЧНЫЙ ЦИЛИНДР 1 – захваты; 2 – индивидуальные пружины; 3 – винты; 4 – стойка; 5 – ролик; 6 – рычаг; 7 – кулачок; 8 – пружина; О – вал. 7

Листопередающие и приемно-выводные устройства 02 February 2018 ПРИВОД ЦИЛИНДРОВ 1, 5 – печатные цилиндры; 2, 3, 4 – передаточные цилиндры; 6 -10 – зубчатые колеса; 11 – дополнительное зубчатое колесо; 12 -15 – подпружиненные зубчатые колеса; 16 – палец; 17 – штоки; 18 – батареи тарельчатых пружин Схема выборки боковых зазоров в зубчатом приводе передаточных и печатных цилиндров 8

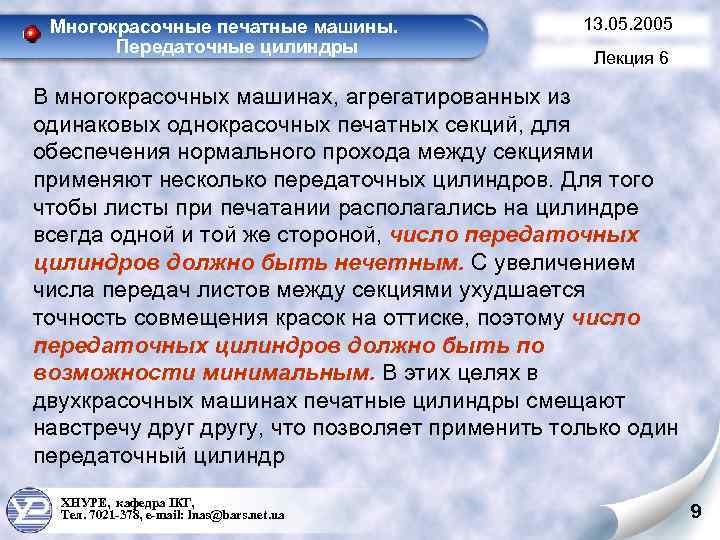

Многокрасочные печатные машины. Передаточные цилиндры 13. 05. 2005 Лекция 6 В многокрасочных машинах, агрегатированных из одинаковых однокрасочных печатных секций, для обеспечения нормального прохода между секциями применяют несколько передаточных цилиндров. Для того чтобы листы при печатании располагались на цилиндре всегда одной и той же стороной, число передаточных цилиндров должно быть нечетным. С увеличением числа передач листов между секциями ухудшается точность совмещения красок на оттиске, поэтому число передаточных цилиндров должно быть по возможности минимальным. В этих целях в двухкрасочных машинах печатные цилиндры смещают навстречу другу, что позволяет применить только один передаточный цилиндр ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 9

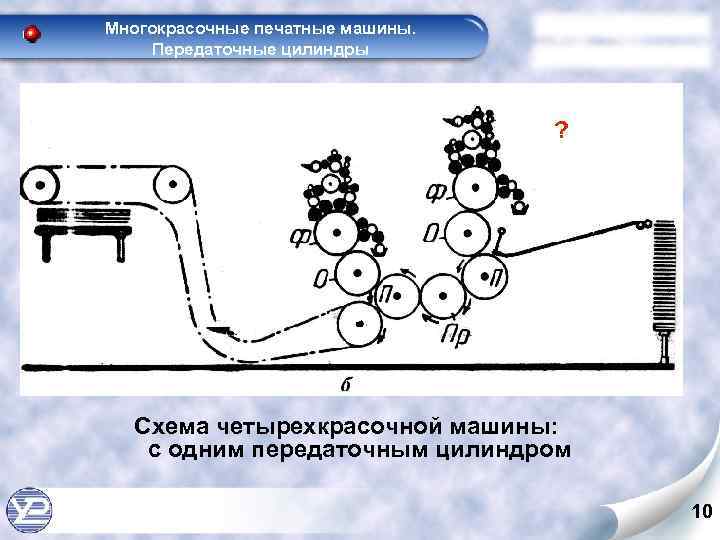

Многокрасочные печатные машины. Передаточные цилиндры ? Схема четырехкрасочной машины: с одним передаточным цилиндром 10

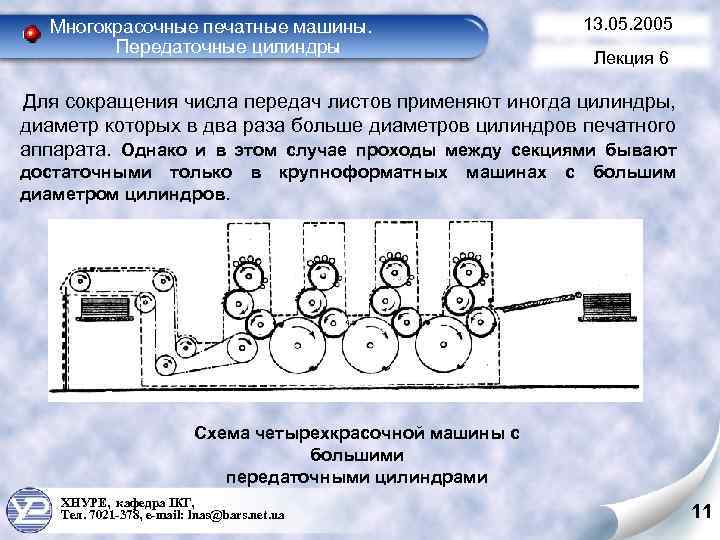

Многокрасочные печатные машины. Передаточные цилиндры 13. 05. 2005 Лекция 6 Для сокращения числа передач листов применяют иногда цилиндры, диаметр которых в два раза больше диаметров цилиндров печатного аппарата. Однако и в этом случае проходы между секциями бывают достаточными только в крупноформатных машинах с большим диаметром цилиндров. Схема четырехкрасочной машины с большими передаточными цилиндрами ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 11

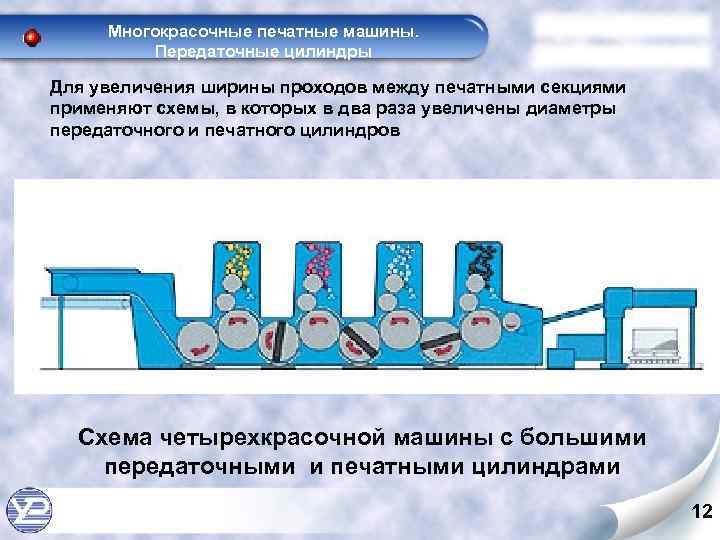

Многокрасочные печатные машины. Передаточные цилиндры Для увеличения ширины проходов между печатными секциями применяют схемы, в которых в два раза увеличены диаметры передаточного и печатного цилиндров Схема четырехкрасочной машины с большими передаточными и печатными цилиндрами 12

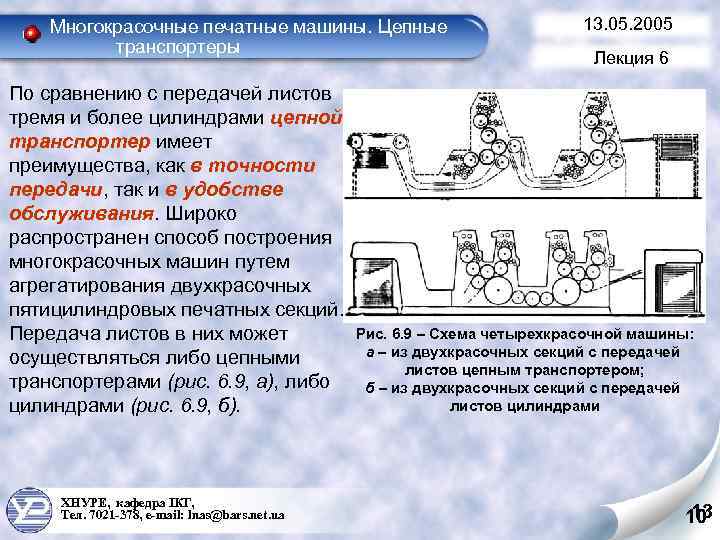

Многокрасочные печатные машины. Цепные транспортеры По сравнению с передачей листов тремя и более цилиндрами цепной транспортер имеет преимущества, как в точности передачи, так и в удобстве обслуживания. Широко распространен способ построения многокрасочных машин путем агрегатирования двухкрасочных пятицилиндровых печатных секций. Передача листов в них может осуществляться либо цепными транспортерами (рис. 6. 9, а), либо цилиндрами (рис. 6. 9, б). ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 13. 05. 2005 Лекция 6 Рис. 6. 9 – Схема четырехкрасочной машины: а – из двухкрасочных секций с передачей листов цепным транспортером; б – из двухкрасочных секций с передачей листов цилиндрами 13 10

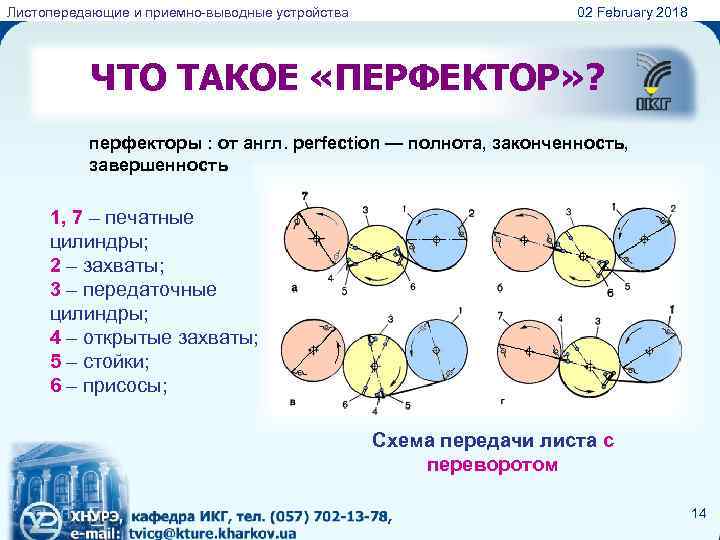

Листопередающие и приемно-выводные устройства 02 February 2018 ЧТО ТАКОЕ «ПЕРФЕКТОР» ? перфекторы : от англ. perfection — полнота, законченность, завершенность 1, 7 – печатные цилиндры; 2 – захваты; 3 – передаточные цилиндры; 4 – открытые захваты; 5 – стойки; 6 – присосы; Схема передачи листа с переворотом 14

Листопередающие и приемно-выводные устройства 02 February 2018 «ПЕРФЕКТОР» ФОТОГРАФИЯ СХЕМА 15

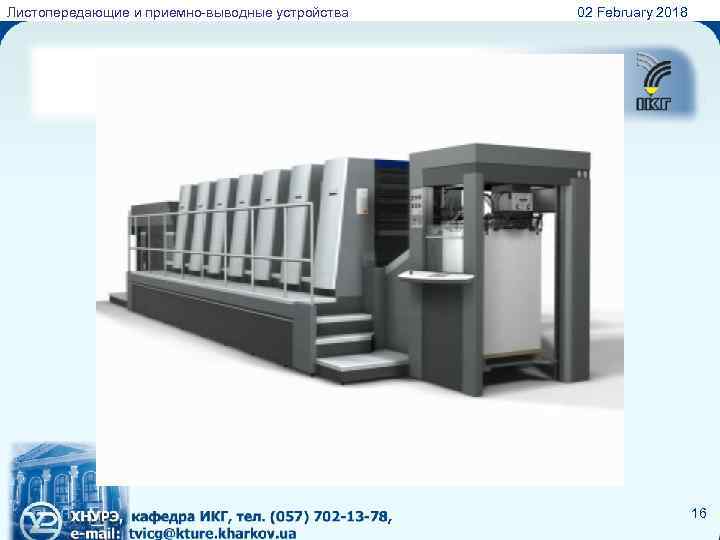

Листопередающие и приемно-выводные устройства 02 February 2018 «ПЕРФЕКТОР» РАБОТА ПЕРФЕКТОРА 16

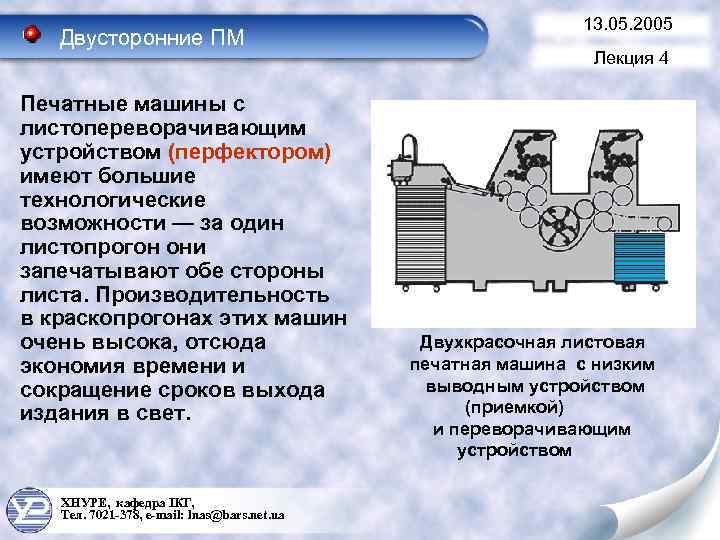

Двусторонние ПМ Печатные машины с листопереворачивающим устройством (перфектором) имеют большие технологические возможности — за один листопрогон они запечатывают обе стороны листа. Производительность в краскопрогонах этих машин очень высока, отсюда экономия времени и сокращение сроков выхода издания в свет. ХНУРЕ, кафедра ІКГ, Тел. 7021 -378, e-mail: lnas@bars. net. ua 13. 05. 2005 Лекция 4 Двухкрасочная листовая печатная машина с низким выводным устройством (приемкой) и переворачивающим устройством

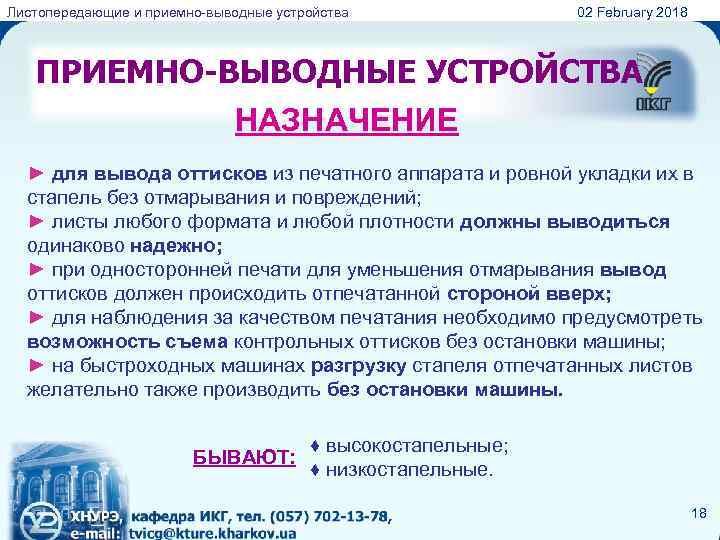

Листопередающие и приемно-выводные устройства 02 February 2018 ПРИЕМНО-ВЫВОДНЫЕ УСТРОЙСТВА НАЗНАЧЕНИЕ ► для вывода оттисков из печатного аппарата и ровной укладки их в стапель без отмарывания и повреждений; ► листы любого формата и любой плотности должны выводиться одинаково надежно; ► при односторонней печати для уменьшения отмарывания вывод оттисков должен происходить отпечатанной стороной вверх; ► для наблюдения за качеством печатания необходимо предусмотреть возможность съема контрольных оттисков без остановки машины; ► на быстроходных машинах разгрузку стапеля отпечатанных листов желательно также производить без остановки машины. БЫВАЮТ: ♦ высокостапельные; ♦ низкостапельные. 18

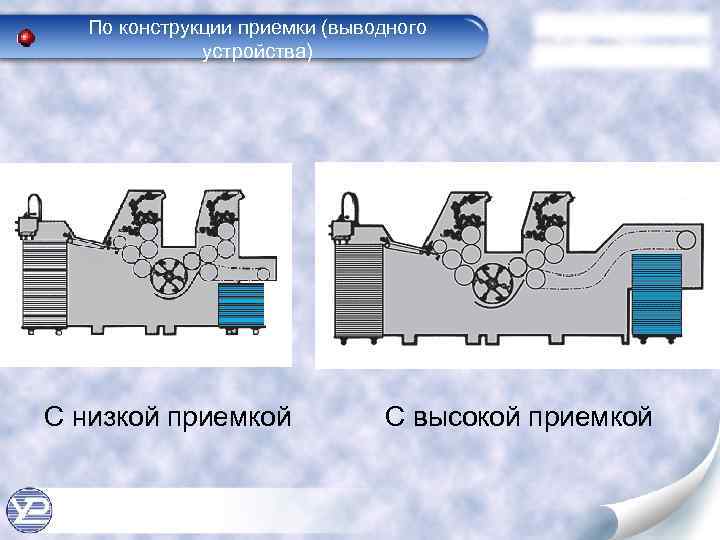

По конструкции приемки (выводного устройства) С низкой приемкой С высокой приемкой

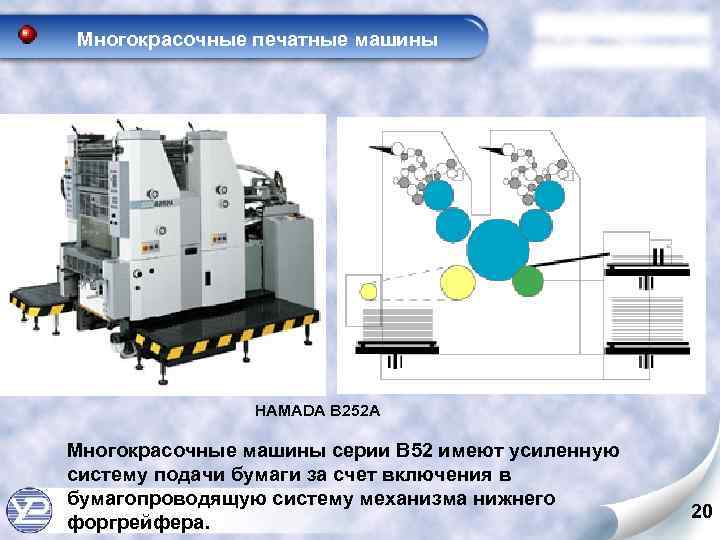

Многокрасочные печатные машины HAMADA B 252 A Многокрасочные машины серии В 52 имеют усиленную систему подачи бумаги за счет включения в бумагопроводящую систему механизма нижнего форгрейфера. 20

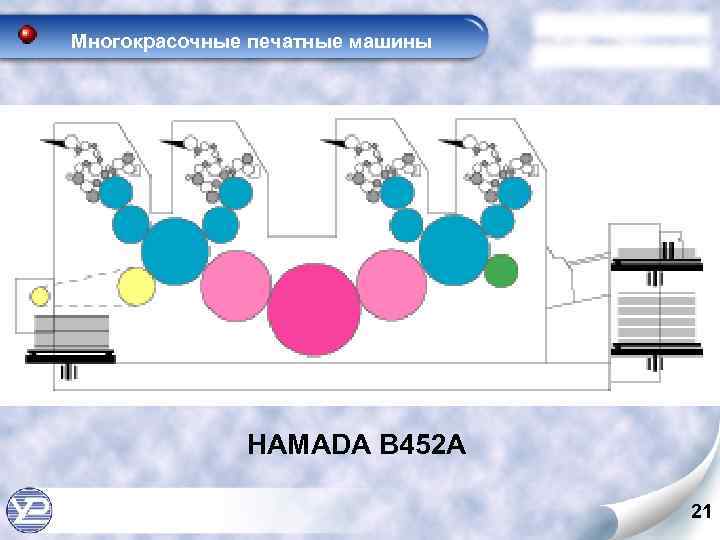

Многокрасочные печатные машины HAMADA B 452 A 21

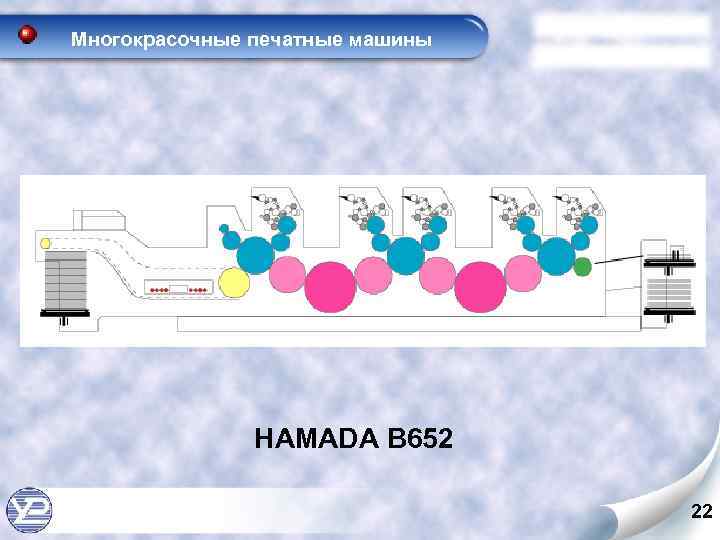

Многокрасочные печатные машины HAMADA B 652 22

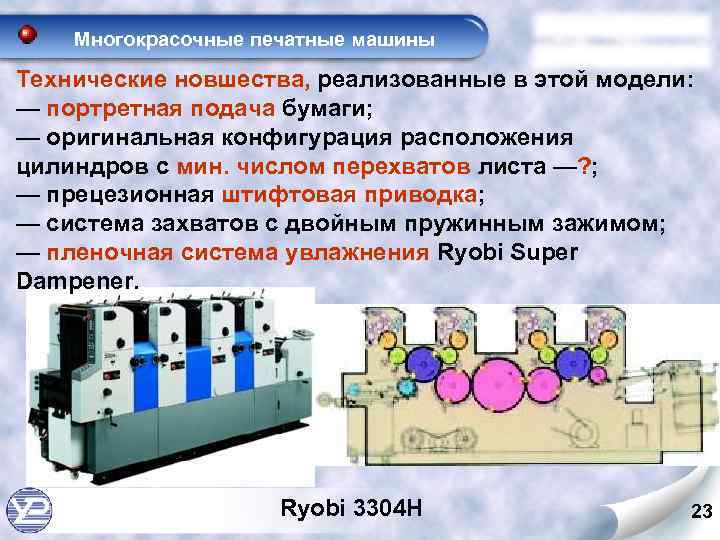

Многокрасочные печатные машины Технические новшества, реализованные в этой модели: — портретная подача бумаги; — оригинальная конфигурация расположения цилиндров с мин. числом перехватов листа —? ; — прецезионная штифтовая приводка; — система захватов с двойным пружинным зажимом; — пленочная система увлажнения Ryobi Super Dampener. Ryobi 3304 H 23

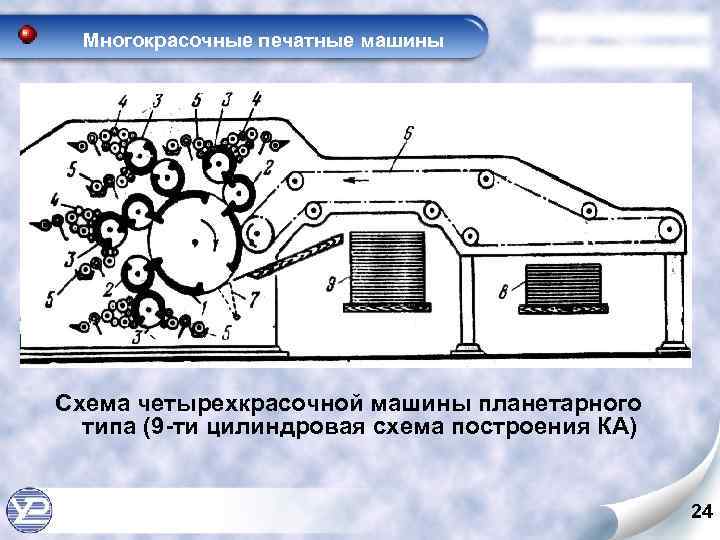

Многокрасочные печатные машины Схема четырехкрасочной машины планетарного типа (9 -ти цилиндровая схема построения КА) 24

Бумагопитающие устройства ЛПМ 02 February 2018 Устройство «Нон Стоп» (Non Stop) 25

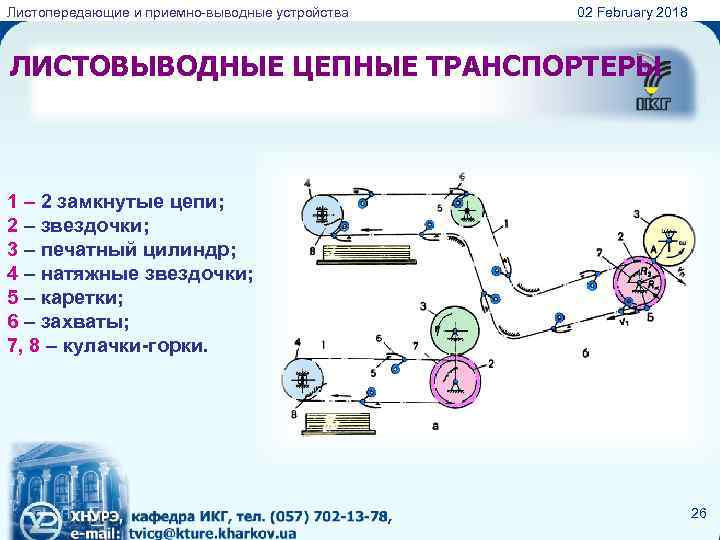

Листопередающие и приемно-выводные устройства 02 February 2018 ЛИСТОВЫВОДНЫЕ ЦЕПНЫЕ ТРАНСПОРТЕРЫ 1 – 2 замкнутые цепи; 2 – звездочки; 3 – печатный цилиндр; 4 – натяжные звездочки; 5 – каретки; 6 – захваты; 7, 8 – кулачки-горки. 26

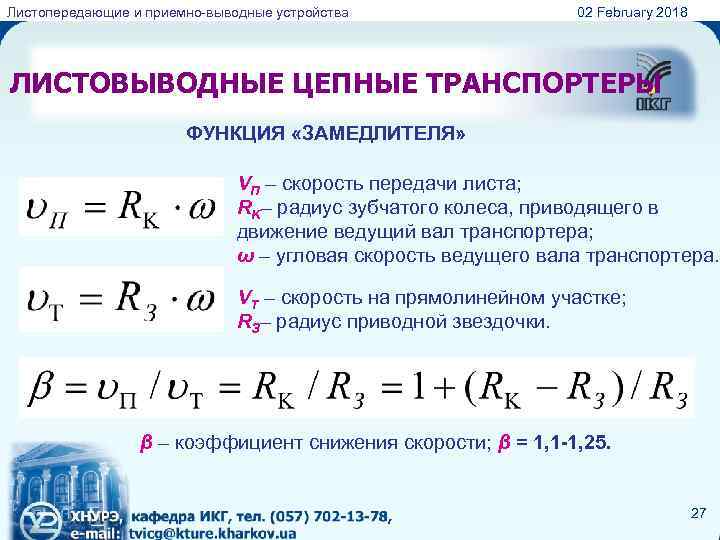

Листопередающие и приемно-выводные устройства 02 February 2018 ЛИСТОВЫВОДНЫЕ ЦЕПНЫЕ ТРАНСПОРТЕРЫ ФУНКЦИЯ «ЗАМЕДЛИТЕЛЯ» VП – скорость передачи листа; RK– радиус зубчатого колеса, приводящего в движение ведущий вал транспортера; ω – угловая скорость ведущего вала транспортера. VТ – скорость на прямолинейном участке; RЗ– радиус приводной звездочки. β – коэффициент снижения скорости; β = 1, 1 -1, 25. 27

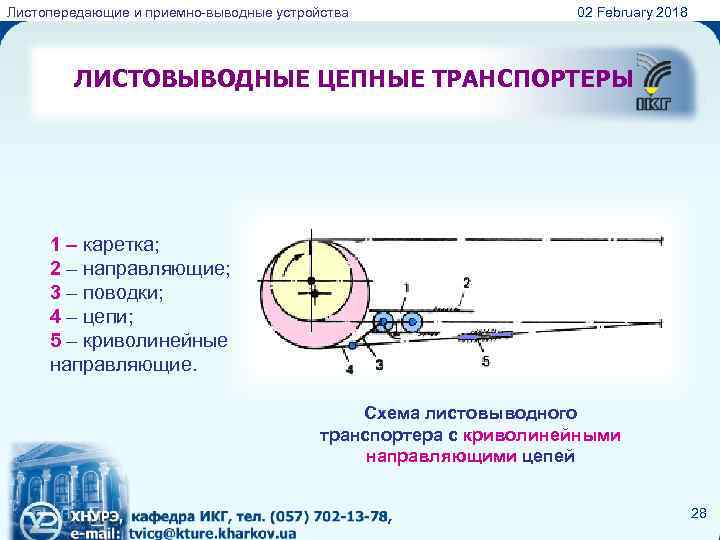

Листопередающие и приемно-выводные устройства 02 February 2018 ЛИСТОВЫВОДНЫЕ ЦЕПНЫЕ ТРАНСПОРТЕРЫ 1 – каретка; 2 – направляющие; 3 – поводки; 4 – цепи; 5 – криволинейные направляющие. Схема листовыводного транспортера с криволинейными направляющими цепей 28

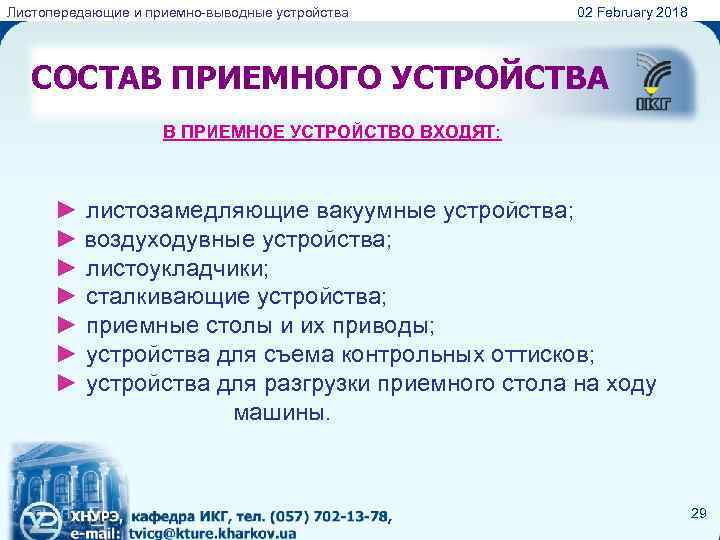

Листопередающие и приемно-выводные устройства 02 February 2018 СОСТАВ ПРИЕМНОГО УСТРОЙСТВА В ПРИЕМНОЕ УСТРОЙСТВО ВХОДЯТ: ► листозамедляющие вакуумные устройства; ► воздуходувные устройства; ► листоукладчики; ► сталкивающие устройства; ► приемные столы и их приводы; ► устройства для съема контрольных оттисков; ► устройства для разгрузки приемного стола на ходу машины. 29

Листопередающие и приемно-выводные устройства 02 February 2018 ПРИЕМНЫЕ СТАПЕЛЬНЫЕ УСТРОЙСТВА 1 – вакуумные ролики (валики); 2 – воздуходувные устройства; 3 – передние упоры; 4 – траектория; 5, 6 – кулачки; 7 – захваты; 8 – захваты (присосы); 9, 10 – боковые и задние сталкиватели; 11 – приемные столы; 12 – платформа; 13 – цепи (тросы). 30

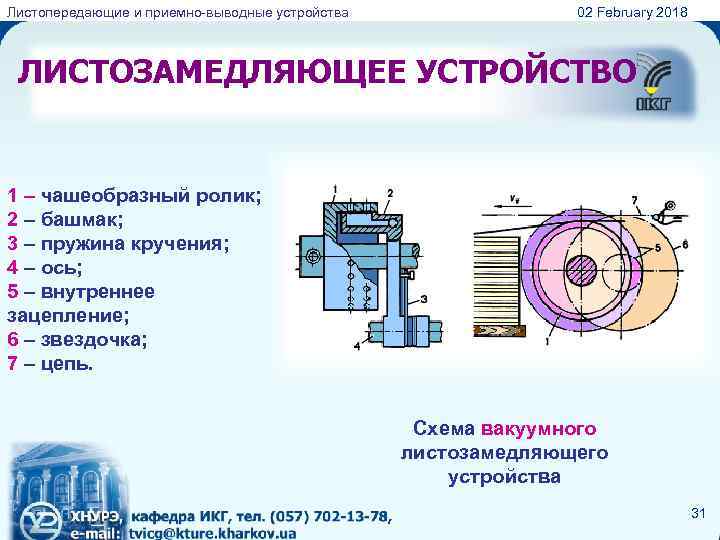

Листопередающие и приемно-выводные устройства 02 February 2018 ЛИСТОЗАМЕДЛЯЮЩЕЕ УСТРОЙСТВО 1 – чашеобразный ролик; 2 – башмак; 3 – пружина кручения; 4 – ось; 5 – внутреннее зацепление; 6 – звездочка; 7 – цепь. Схема вакуумного листозамедляющего устройства 31

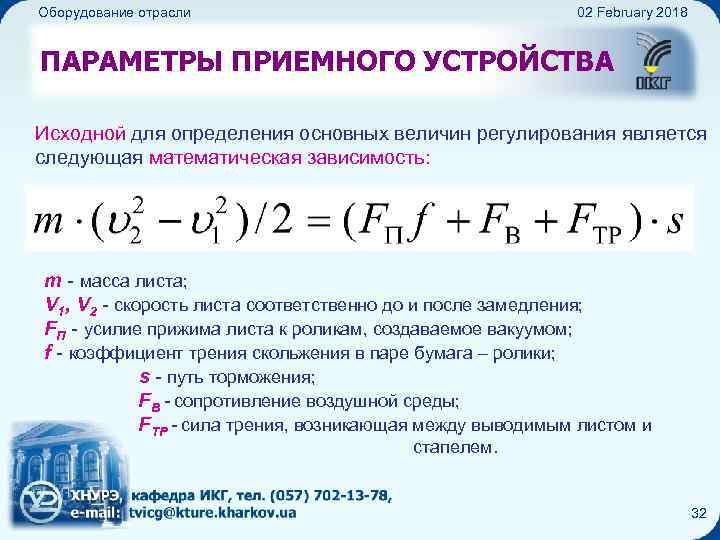

Листопередающие и приемно-выводные устройства Оборудование отрасли 02 February 2018 ПАРАМЕТРЫ ПРИЕМНОГО УСТРОЙСТВА Исходной для определения основных величин регулирования является следующая математическая зависимость: m - масса листа; V 1, V 2 - скорость листа соответственно до и после замедления; FП - усилие прижима листа к роликам, создаваемое вакуумом; f - коэффициент трения скольжения в паре бумага – ролики; s - путь торможения; FB - сопротивление воздушной среды; FTP - сила трения, возникающая между выводимым листом и стапелем. 32

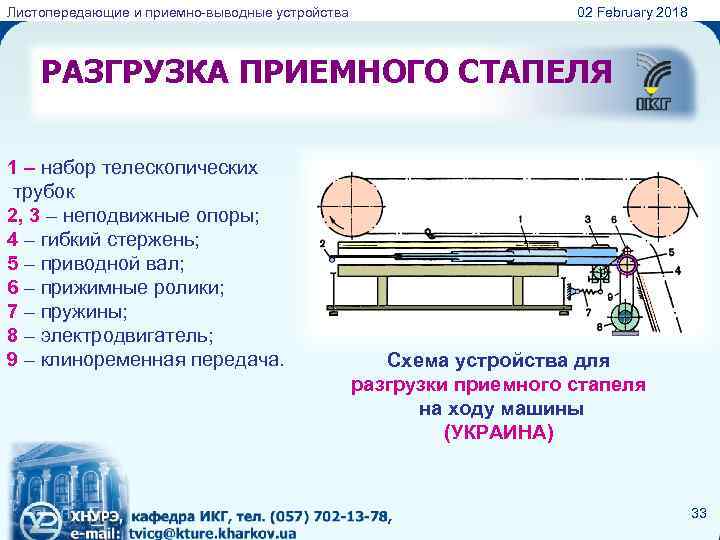

Листопередающие и приемно-выводные устройства 02 February 2018 РАЗГРУЗКА ПРИЕМНОГО СТАПЕЛЯ 1 – набор телескопических трубок 2, 3 – неподвижные опоры; 4 – гибкий стержень; 5 – приводной вал; 6 – прижимные ролики; 7 – пружины; 8 – электродвигатель; 9 – клиноременная передача. Схема устройства для разгрузки приемного стапеля на ходу машины (УКРАИНА) 33

Листопередающие и приемно-выводные устройства 02 February 2018 ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ ♦ Назовите основные свойства листопередающих устройств. ♦ Какие устройства осуществляют передачу листа между печатными секциями? ♦ Что входит в состав приемного стапельного устройства? ♦ Приведите данную в лекции математическую зависимость. 34
