Линзы. Построение изображения в линзах Выполнила: Кондрашова Наталья 123 группа Лечебный факультет

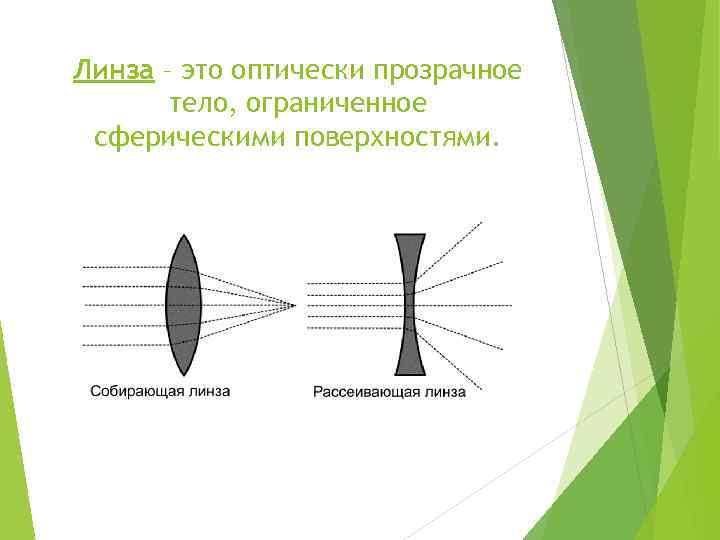

Линза – это оптически прозрачное тело, ограниченное сферическими поверхностями.
Линзы собирающие: пучок света идущий параллельно после линзы собирается в одной точке. Линзы рассеивающие: пучок света идущий параллельно после прохождения линзы рассеивается.

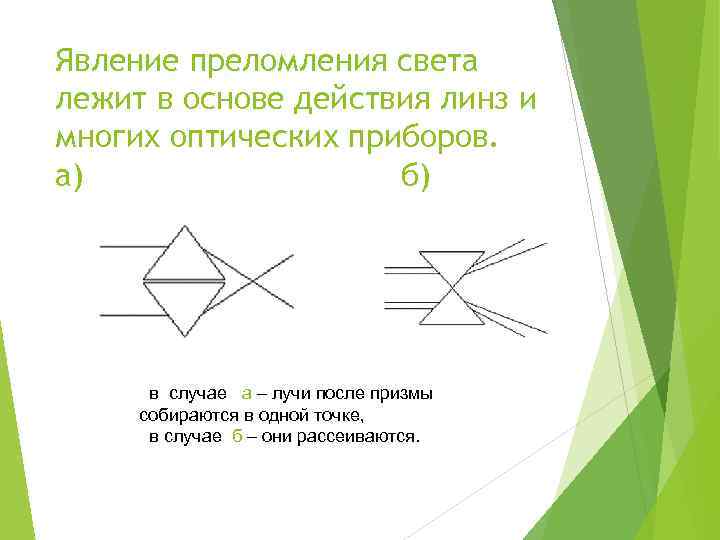

Явление преломления света лежит в основе действия линз и многих оптических приборов. а) б) в случае а – лучи после призмы собираются в одной точке, в случае б – они рассеиваются.

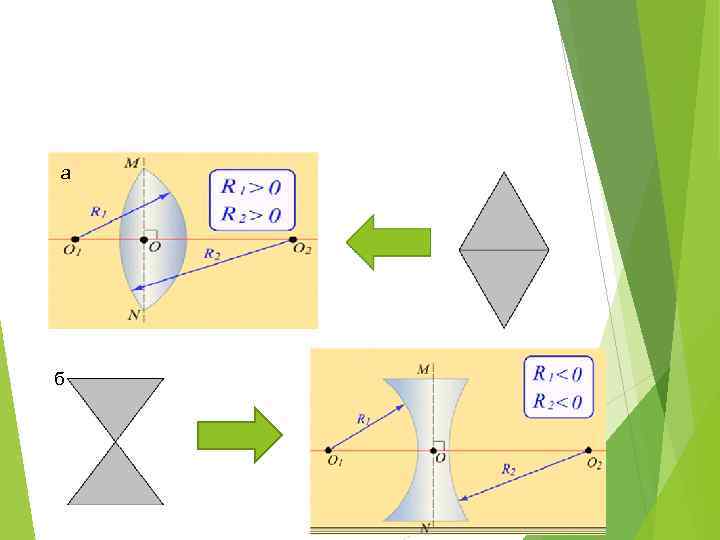

а б

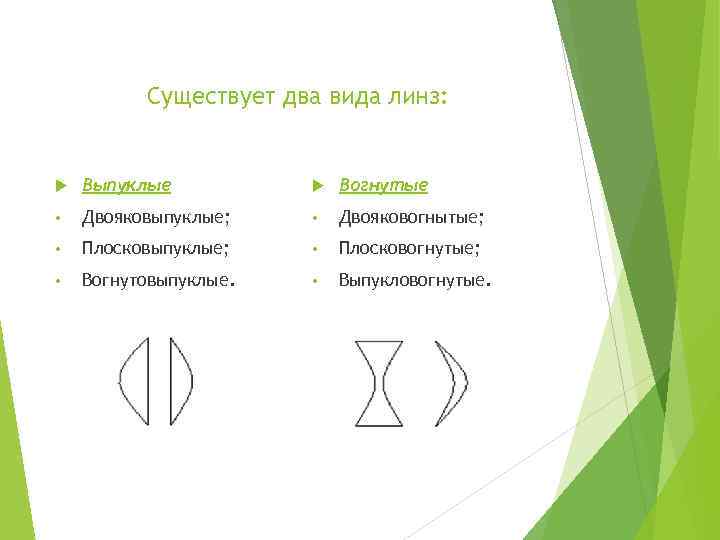

Существует два вида линз: Выпуклые Вогнутые • Двояковыпуклые; • Двояковогнытые; • Плосковыпуклые; • Плосковогнутые; • Вогнутовыпуклые. • Выпукловогнутые.
Основные линии и точки линз О – оптический центр линзы. F - фокус линзы. 2 F – двойной фокус линзы. MN – главная оптическая ось. Собирающая линза – Рассеивающая линза –

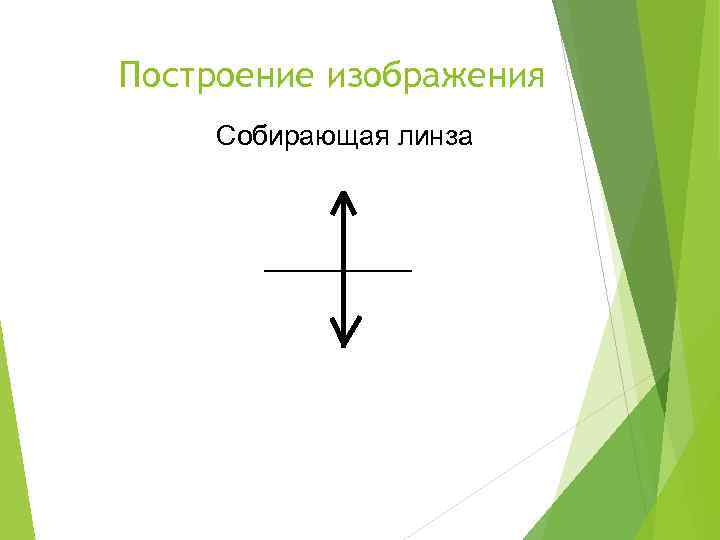

Построение изображения Собирающая линза

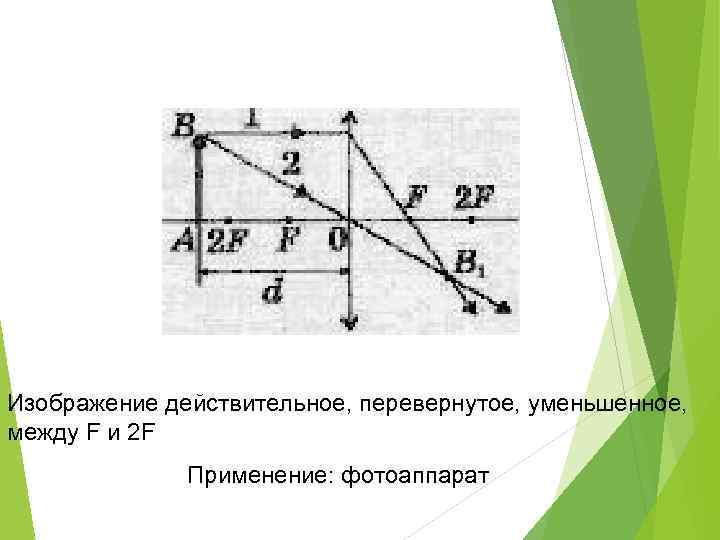

Изображение действительное, перевернутое, уменьшенное, между F и 2 F Применение: фотоаппарат

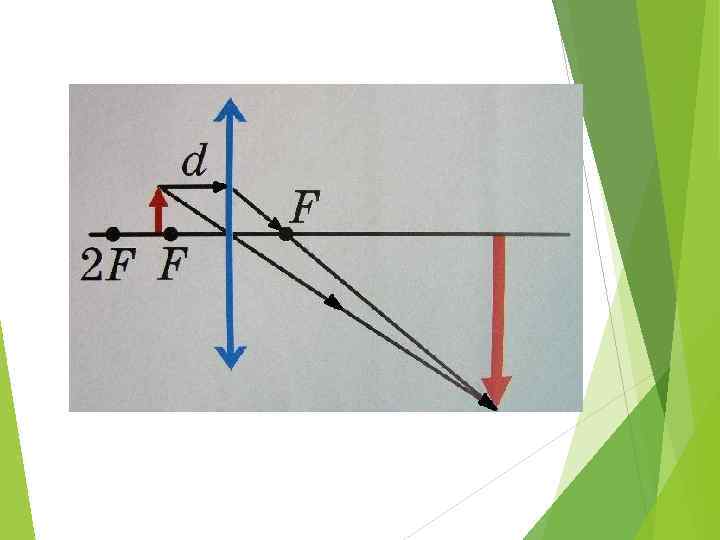

F < d < 2 F Изображение действительное увеличенное, перевернутое, за 2 F. Применение: проекционный аппарат, киноаппарат, фотоувеличитель

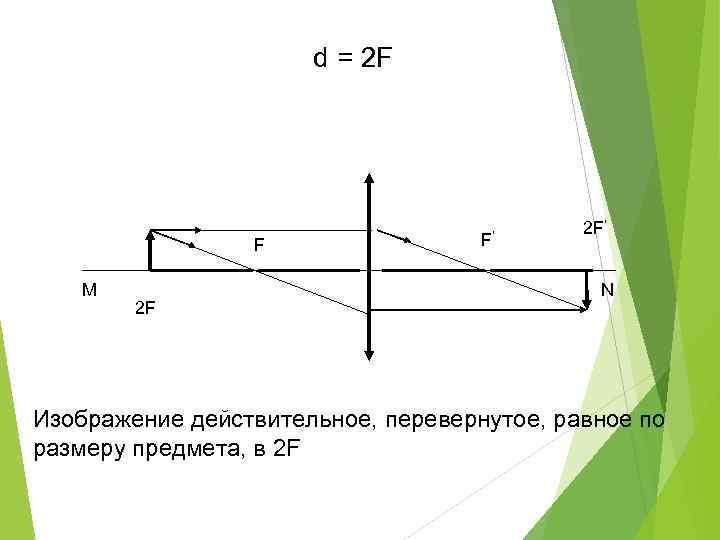

d = 2 F F M 2 F F’ 2 F’ N Изображение действительное, перевернутое, равное по размеру предмета, в 2 F

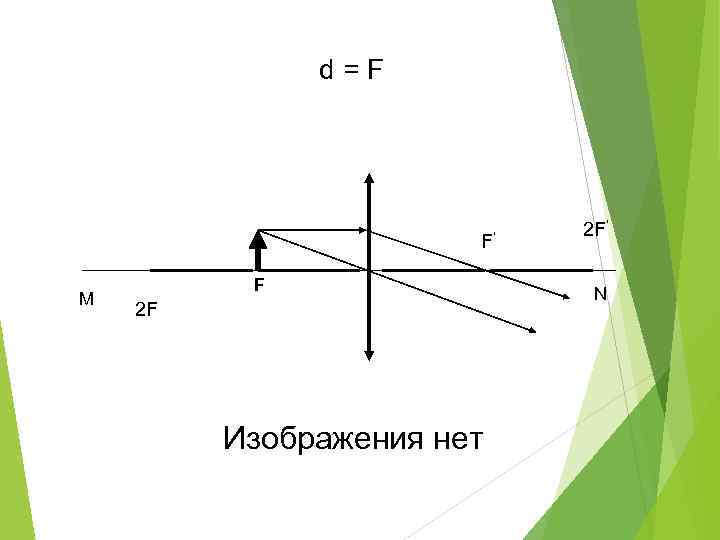

d=F F’ M F 2 F Изображения нет 2 F’ N
d<F Применение: лупа F F’ 2 F’ N M 2 F Изображение: прямое, увеличенное, мнимое, перед F

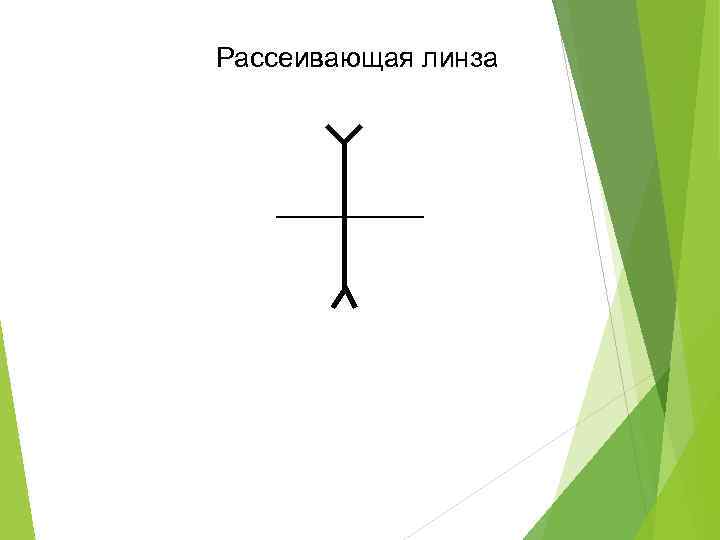

Рассеивающая линза

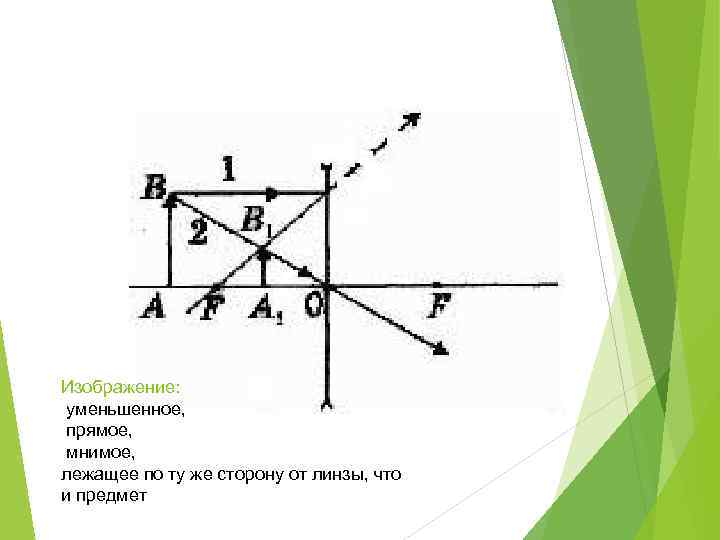

Изображение: уменьшенное, прямое, мнимое, лежащее по ту же сторону от линзы, что и предмет
предмет находится ровно между линзой и фокусом линзы, значит увеличенное изображение получится прямо в фокусе.
предмет находится на расстоянии в 1/3 фокусного от линзы, и мы получаем изображение предмета посередине между фокусом и линзой.
d — расстояние предмета от линзы; f — расстояние от линзы до изображения; F — фокусное расстояние
Оптическая сила линзы
Спасибо за внимание!
