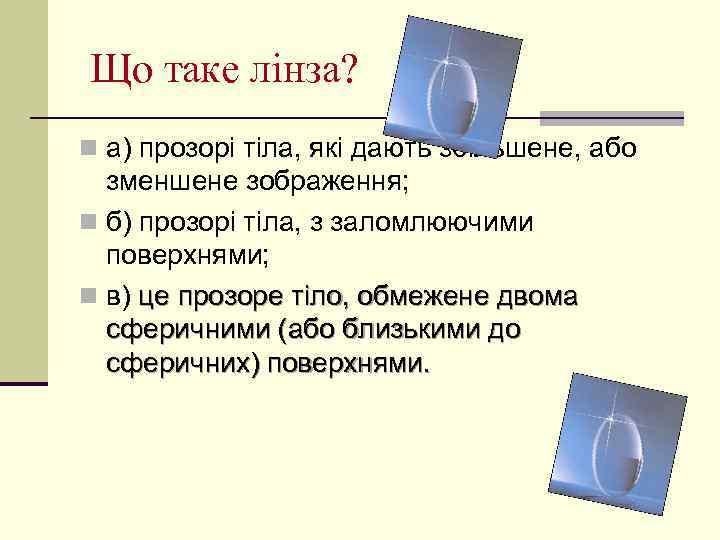

Що таке лінза? n а) прозорі тіла, які дають збільшене, або зменшене зображення; n б) прозорі тіла, з заломлюючими поверхнями; n в) це прозоре тіло, обмежене двома сферичними (або близькими до сферичних) поверхнями.

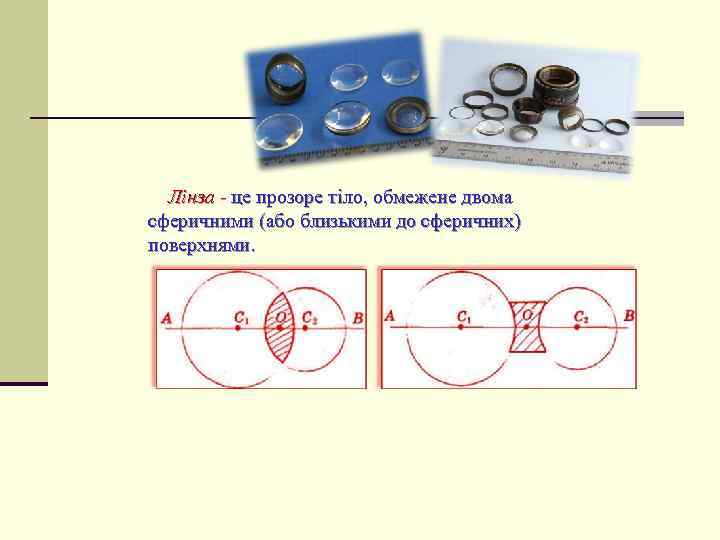

Лінза - це прозоре тіло, обмежене двома сферичними (або близькими до сферичних) поверхнями.

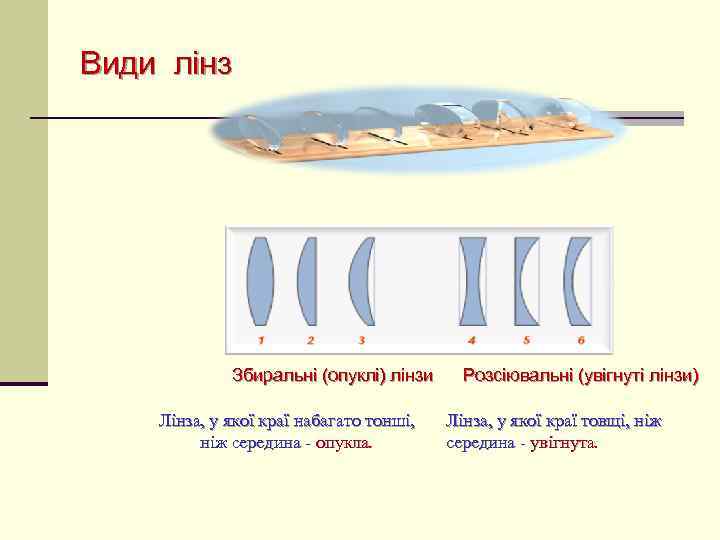

Види лінз Збиральні (опуклі) лінзи Лінза, у якої краї набагато тонші, ніж середина - опукла. Розсіювальні (увігнуті лінзи) Лінза, у якої краї товщі, ніж середина - увігнута.

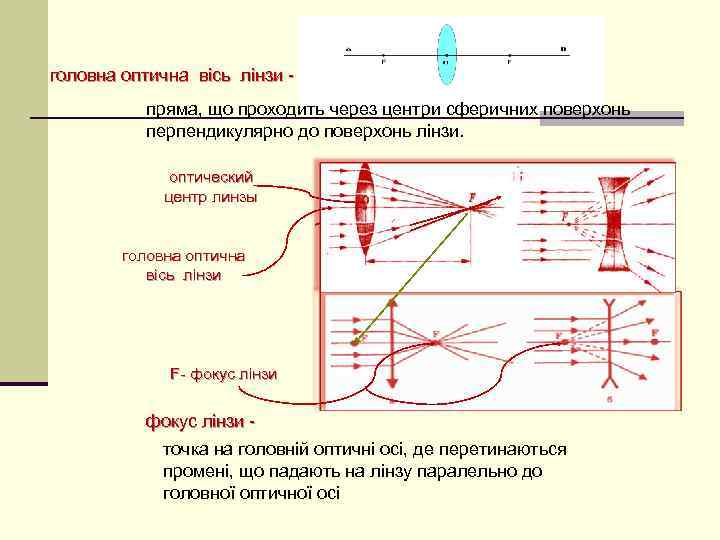

головна оптична вісь лінзи пряма, що проходить через центри сферичних поверхонь перпендикулярно до поверхонь лінзи. оптический центр линзы головна оптична вісь лінзи F- фокус лінзи точка на головній оптичні осі, де перетинаються промені, що падають на лінзу паралельно до головної оптичної осі

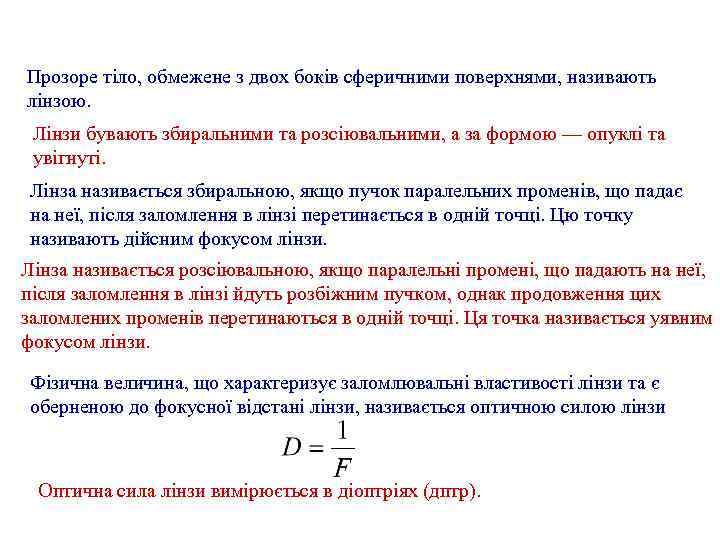

Прозоре тіло, обмежене з двох боків сферичними поверхнями, називають лінзою. Лінзи бувають збиральними та розсіювальними, а за формою — опуклі та увігнуті. Лінза називається збиральною, якщо пучок паралельних променів, що падає на неї, після заломлення в лінзі перетинається в одній точці. Цю точку називають дійсним фокусом лінзи. Лінза називається розсіювальною, якщо паралельні промені, що падають на неї, після заломлення в лінзі йдуть розбіжним пучком, однак продовження цих заломлених променів перетинаються в одній точці. Ця точка називається уявним фокусом лінзи. Фізична величина, що характеризує заломлювальні властивості лінзи та є оберненою до фокусної відстані лінзи, називається оптичною силою лінзи Оптична сила лінзи вимірюється в діоптріях (дптр).

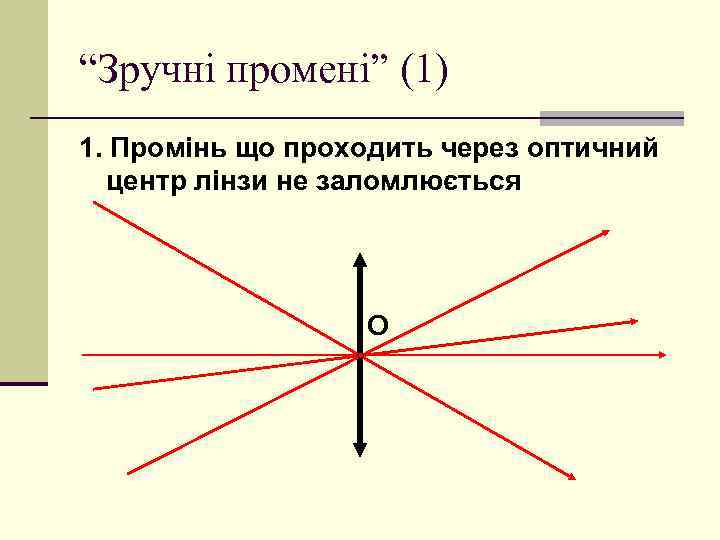

“Зручні промені” (1) 1. Промінь що проходить через оптичний центр лінзи не заломлюється О

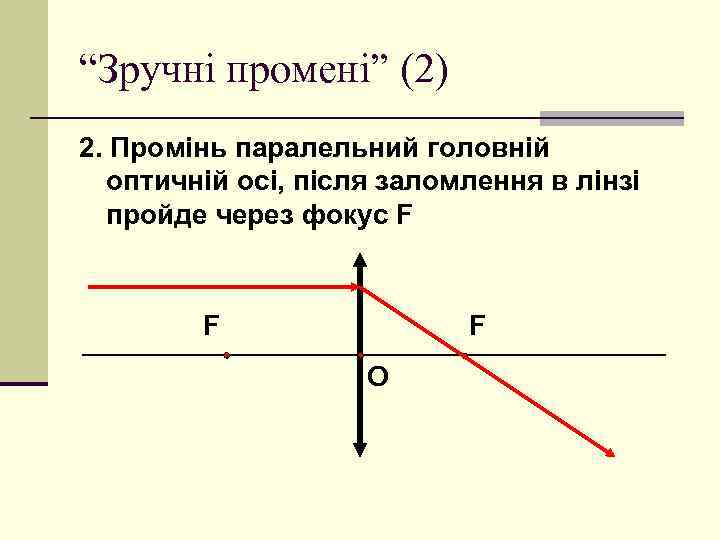

“Зручні промені” (2) 2. Промінь паралельний головній оптичній осі, після заломлення в лінзі пройде через фокус F F F О

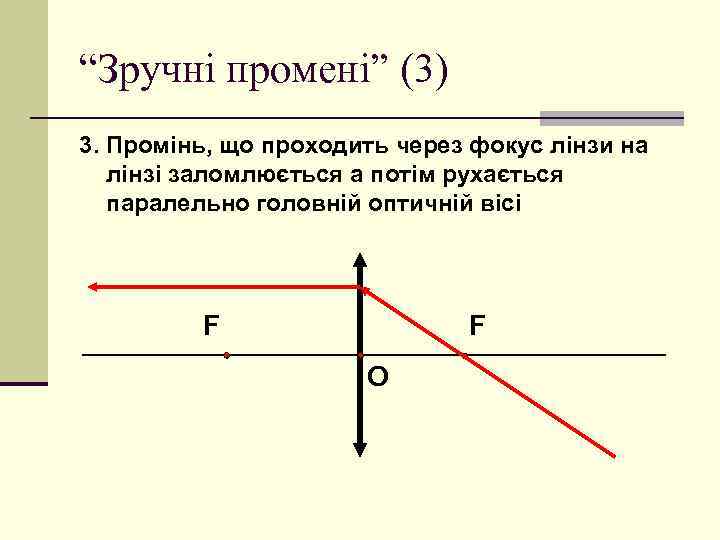

“Зручні промені” (3) 3. Промінь, що проходить через фокус лінзи на лінзі заломлюється а потім рухається паралельно головній оптичній вісі F F О
Побудова зображень в лінзі Побудувати зображення предмета АВ, який знаходиться за подвійним фокусом F збиральної лінзи В А F 2 F А 1 F В 1 1. Промінь що проходить через оптичний центр лінзи не заломлюється 2. Промінь паралельний головній оптичній осі, після заломлення в лінзі пройде через фокус F Властивості зображення 1. Дійсне 2. Зменшене 3. Перевернуте

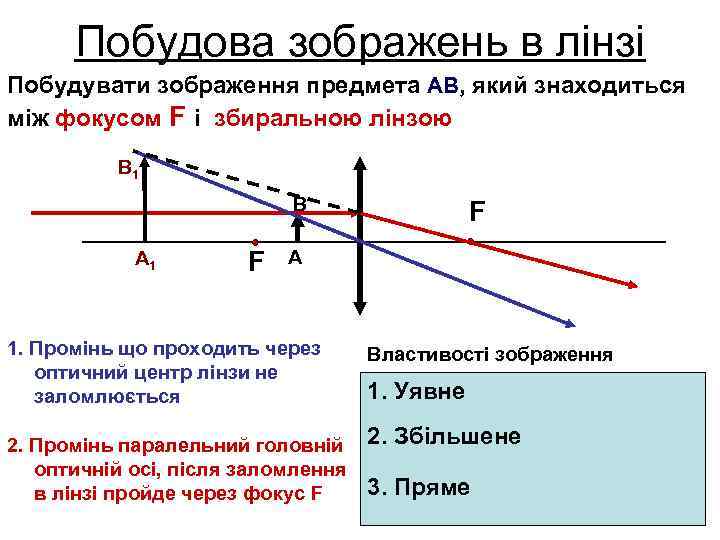

Побудова зображень в лінзі Побудувати зображення предмета АВ, який знаходиться між фокусом F і збиральною лінзою В 1 В А 1 F F А 1. Промінь що проходить через оптичний центр лінзи не заломлюється 2. Промінь паралельний головній оптичній осі, після заломлення в лінзі пройде через фокус F Властивості зображення 1. Уявне 2. Збільшене 3. Пряме

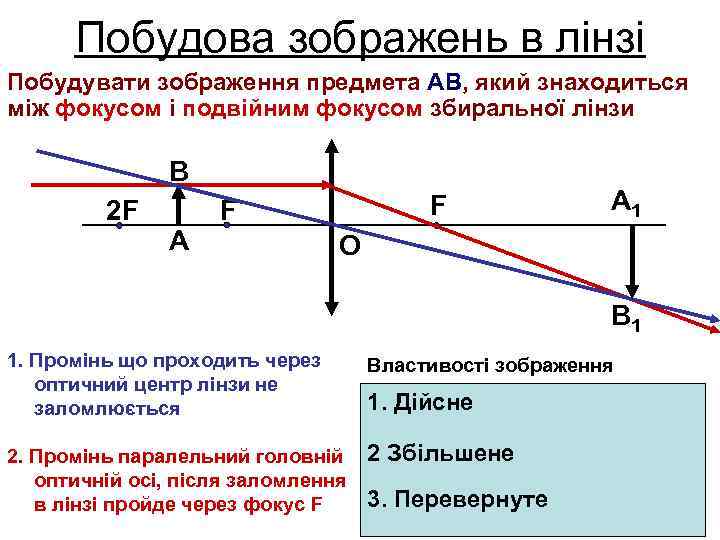

Побудова зображень в лінзі Побудувати зображення предмета АВ, який знаходиться між фокусом і подвійним фокусом збиральної лінзи В 2 F А F F А 1 О В 1 1. Промінь що проходить через оптичний центр лінзи не заломлюється Властивості зображення 2. Промінь паралельний головній оптичній осі, після заломлення в лінзі пройде через фокус F 2 Збільшене 1. Дійсне 3. Перевернуте
Побудова зображень в лінзі Побудувати зображення предмета АВ, який знаходиться між фокусом F і розсіяною лінзою В В 1 FА F А 1 1. Промінь що проходить через оптичний центр лінзи не заломлюється 2. Промінь паралельний головній оптичній осі, після заломлення в лінзі пройде через фокус F Властивості зображення 1. Уявне 2. Зменшене 3. Пряме

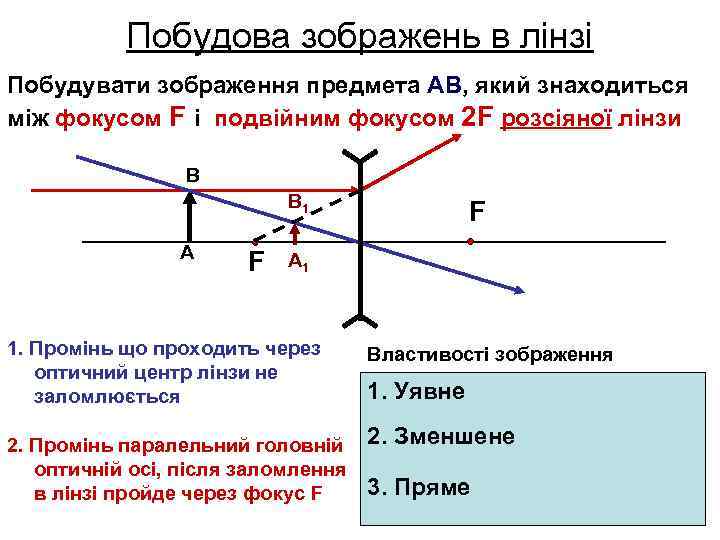

Побудова зображень в лінзі Побудувати зображення предмета АВ, який знаходиться між фокусом F і подвійним фокусом 2 F розсіяної лінзи В В 1 А F F А 1 1. Промінь що проходить через оптичний центр лінзи не заломлюється 2. Промінь паралельний головній оптичній осі, після заломлення в лінзі пройде через фокус F Властивості зображення 1. Уявне 2. Зменшене 3. Пряме
Характеристика зображень Місце розташування предмета у збиральній лінзі За подвійним фокусом лінзи (d > 2 F) дійсне, зменшене, перевернуте Між фокусом і подвійним фокусом лінзи (F < d < 2 F) дійсне, збільшене, перевернуте Між лінзою і фокусом (d <F) Характеристика зображення уявне, збільшене, пряме у розсіювальній лінзі уявне, зменшене, пряме
Формула тонкої лінзи d В А F 2 F А 1 F f d – відстань від предмета до лінзи f – відстань від лінзи до зображення F – фокусна відстань лінзи або В 1

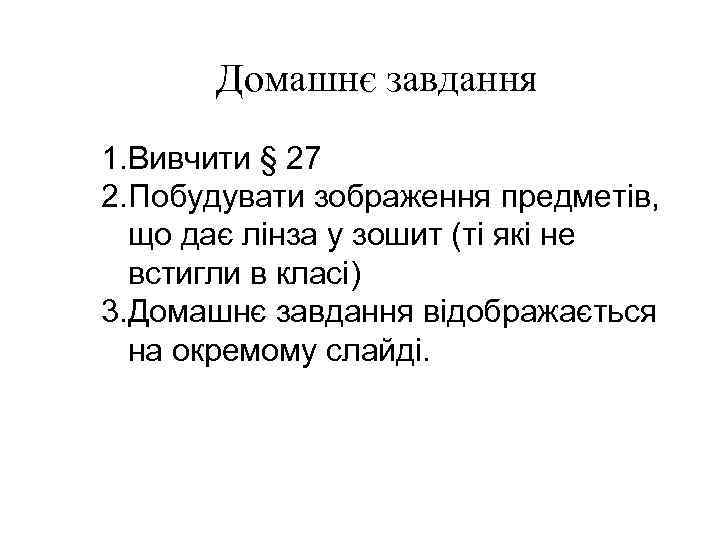

Домашнє завдання 1. Вивчити § 27 2. Побудувати зображення предметів, що дає лінза у зошит (ті які не встигли в класі) 3. Домашнє завдання відображається на окремому слайді.
