Линии и вставки постоянного тока Зависимость стоимости

Линии и вставки постоянного тока

Зависимость стоимости передачи энергии от расстояния

Виды линий постоянного тока a) b) c) Монополярная Биполярная Гомополярная

Типовой состав оборудования подстанции линии помтоянного тока

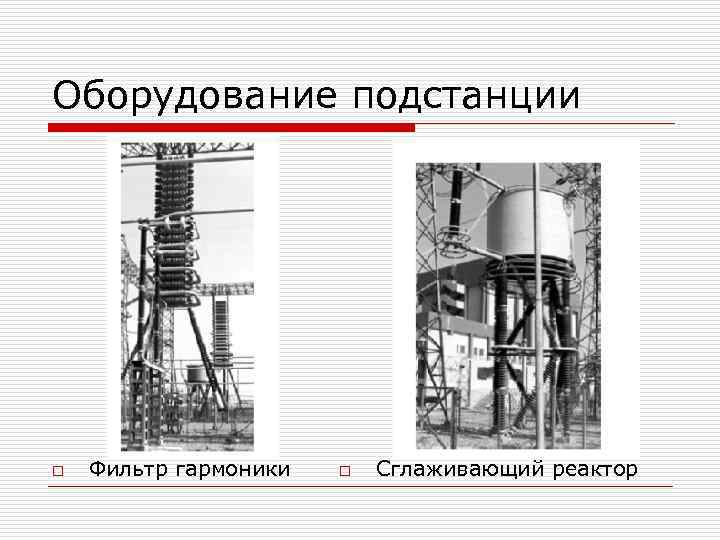

Оборудование подстанции o Фильтр гармоники o Сглаживающий реактор

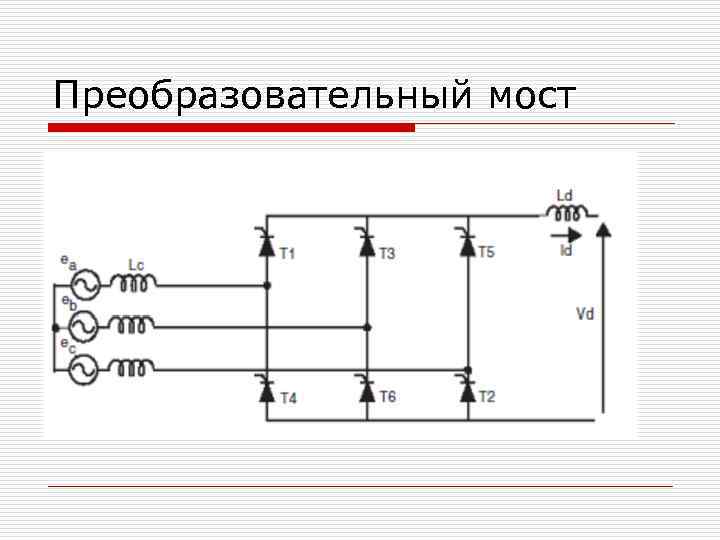

Преобразовательный мост

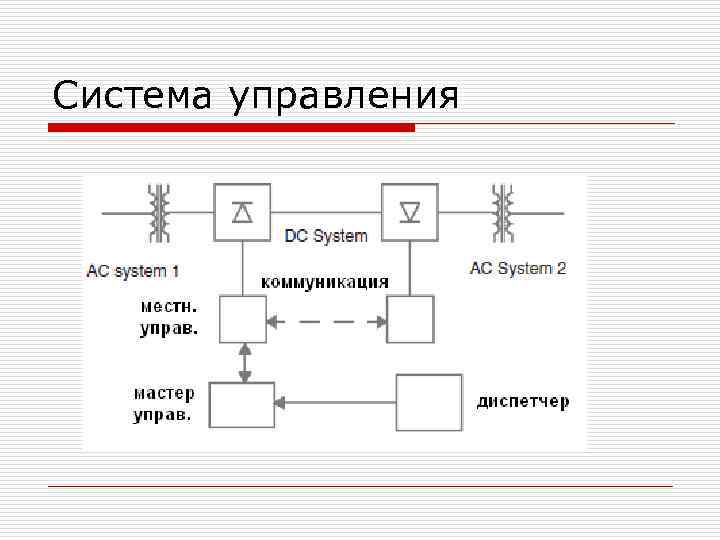

Система управления

Защита от перенапряжений

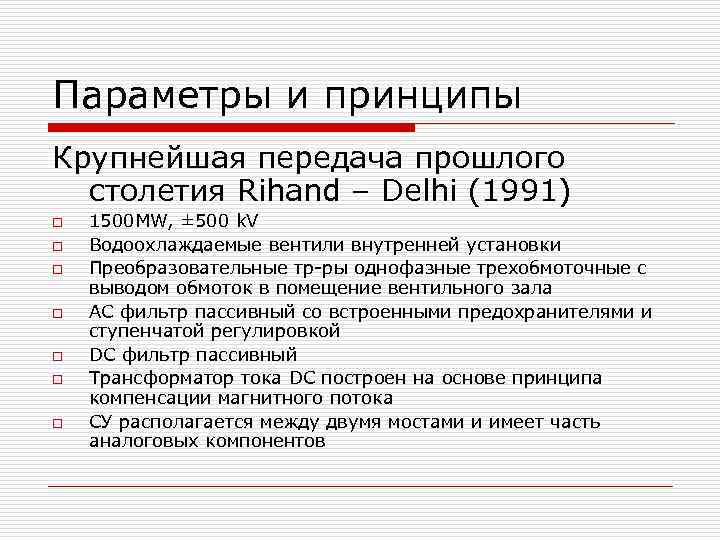

Параметры и принципы Крупнейшая передача прошлого столетия Rihand – Delhi (1991) o o o o 1500 MW, ± 500 k. V Водоохлаждаемые вентили внутренней установки Преобразовательные тр-ры однофазные трехобмоточные с выводом обмоток в помещение вентильного зала АС фильтр пассивный со встроенными предохранителями и ступенчатой регулировкой DC фильтр пассивный Трансформатор тока DC построен на основе принципа компенсации магнитного потока СУ располагается между двумя мостами и имеет часть аналоговых компонентов

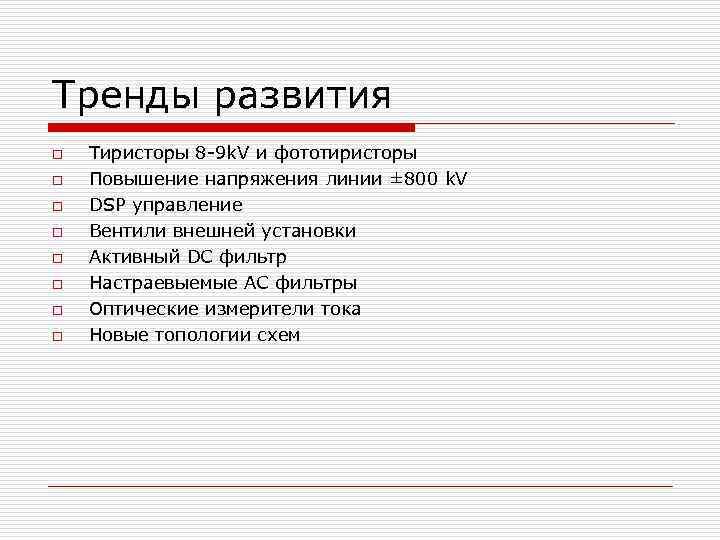

Тренды развития o o o o Тиристоры 8 -9 k. V и фототиристоры Повышение напряжения линии ± 800 k. V DSP управление Вентили внешней установки Активный DC фильтр Настраевыемые AC фильтры Оптические измерители тока Новые топологии схем

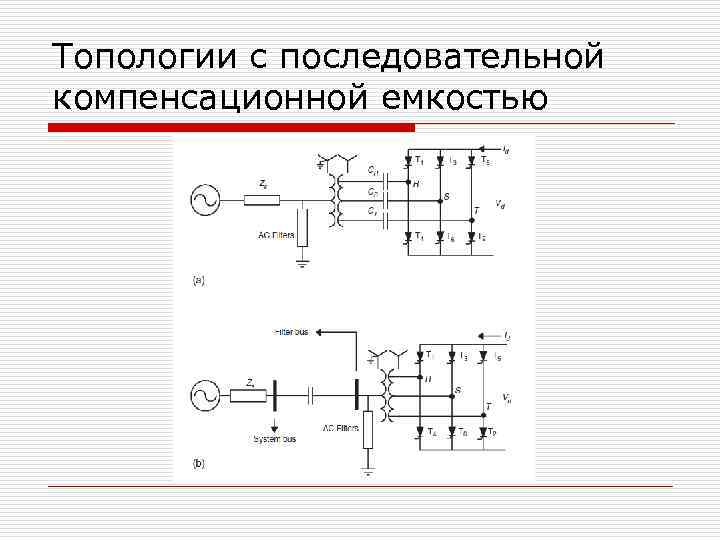

Топологии с последовательной компенсационной емкостью

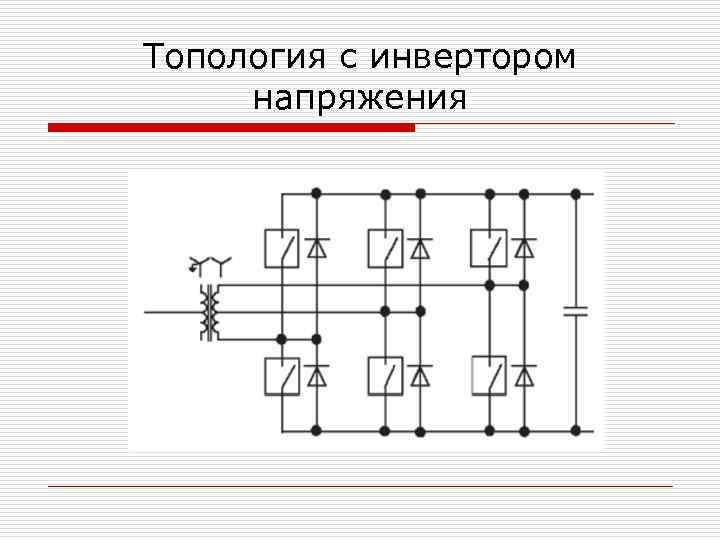

Топология с инвертором напряжения

Оборудование подстанции
