Линии чертежа Многопрофильный лицей № 1 Магнитогорск Линии чертежа Многопрофильный лицей № 1 Магнитогорск

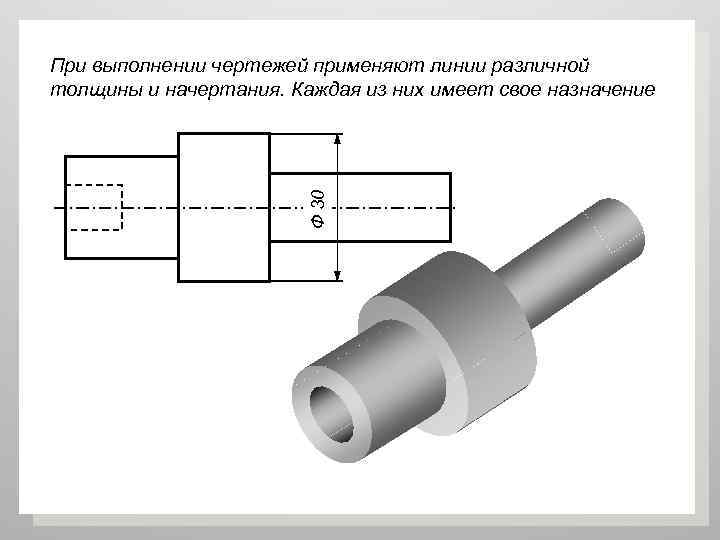

Ф 30 При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них Ф 30 При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет свое назначение

S Сплошная толстая основная линия Линии видимого контура Толщина линии (обозначим ее буквой S) S Сплошная толстая основная линия Линии видимого контура Толщина линии (обозначим ее буквой S) от 0, 5 до 1, 4 мм. Толщина остальных линий зависит от выбранной величины S Ф 30 Сплошная толстая основная 90

2… 8 Штриховая линия 1… 2 Линии невидимого контура Толщина линии от S/3 до 2… 8 Штриховая линия 1… 2 Линии невидимого контура Толщина линии от S/3 до S/2 Сплошная толстая основная Ф 30 Штриховая 90

5… 30 Штрихпунктирная тонкая линия 3… 5 Осевые и центровые линии Толщина линии от 5… 30 Штрихпунктирная тонкая линия 3… 5 Осевые и центровые линии Толщина линии от S/3 до S/2 Сплошная толстая основная Ф 30 Штриховая 90 Штрихпунктирная

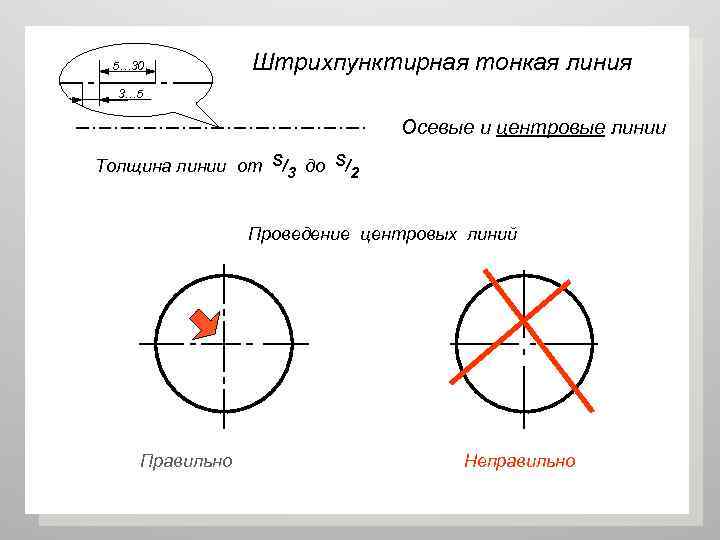

5… 30 Штрихпунктирная тонкая линия 3… 5 Осевые и центровые линии Толщина линии от 5… 30 Штрихпунктирная тонкая линия 3… 5 Осевые и центровые линии Толщина линии от S/3 до S/2 Проведение центровых линий Правильно Неправильно

Сплошная тонкая линия Толщина линии от S/3 до S/2 Сплошная толстая основная Ф 30 Сплошная тонкая линия Толщина линии от S/3 до S/2 Сплошная толстая основная Ф 30 Штриховая Размерные и выносные линии, линии построений, линии штриховки, линии выноски и др. 90 Штрихпунктирная Сплошная тонкая

Сплошная волнистая линия Толщина линии от S/3 до S/2 Штриховая Линии обрыва, линии разграничения Сплошная волнистая линия Толщина линии от S/3 до S/2 Штриховая Линии обрыва, линии разграничения вида и разреза Сплошная толстая основная Ф 30 Сплошная волнистая 90 Штрихпунктирная Сплошная тонкая

5… 30 4… 6 Штрихпунктирная с двумя точками тонкая линия Линии сгиба на развертках 5… 30 4… 6 Штрихпунктирная с двумя точками тонкая линия Линии сгиба на развертках Толщина линии от S/3 до S/2

Линии чертежа Штриховая Сплошная толстая основная Ф 30 В заключение следует отметить, что волнистая Линии чертежа Штриховая Сплошная толстая основная Ф 30 В заключение следует отметить, что волнистая Сплошная толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже 90 Штрихпунктирная Сплошная тонкая

Линии чертежа 1. Штрихпунктирная тонкая линия 2. Сплошная волнистая линия 3. Сплошная толстая основная Линии чертежа 1. Штрихпунктирная тонкая линия 2. Сплошная волнистая линия 3. Сплошная толстая основная линия 3. Штриховая линия 4. Сплошная тонкая линия А Штриховая E Сплошная толстая основная Сплошная. D волнистая Ф 30 Найдите линию на чертеже, по ее названию 90 Штрихпунктирная B C Сплошная тонкая

1. Каково назначение сплошной толстой основной линии? 2. Какая линия называется штриховой? Где она 1. Каково назначение сплошной толстой основной линии? 2. Какая линия называется штриховой? Где она используется? Какова толщина этой линии? 3. Где используется на чертеже штрихпунктирная тонкая линия? Какова ее толщина? 4. В каких случаях на чертеже используют сплошную тонкую линию? Какой толщины она должна быть? 5. Какой линией показывают на развертке линию сгиба?
