Линейные списки Линейные списки

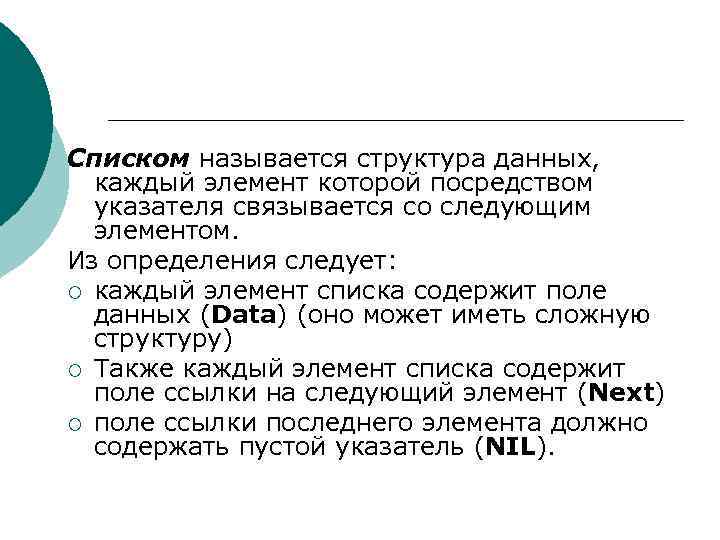

Списком называется структура данных, каждый элемент которой посредством указателя связывается со следующим элементом. Из Списком называется структура данных, каждый элемент которой посредством указателя связывается со следующим элементом. Из определения следует: ¡ каждый элемент списка содержит поле данных (Data) (оно может иметь сложную структуру) ¡ Также каждый элемент списка содержит поле ссылки на следующий элемент (Next) ¡ поле ссылки последнего элемента должно содержать пустой указатель (NIL).

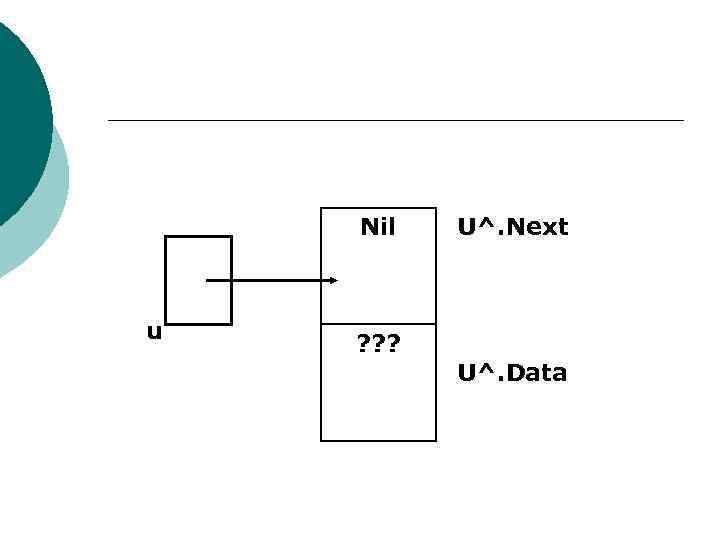

Nil u U^. Next ? ? ? U^. Data Nil u U^. Next ? ? ? U^. Data

Создание списка Создание списка

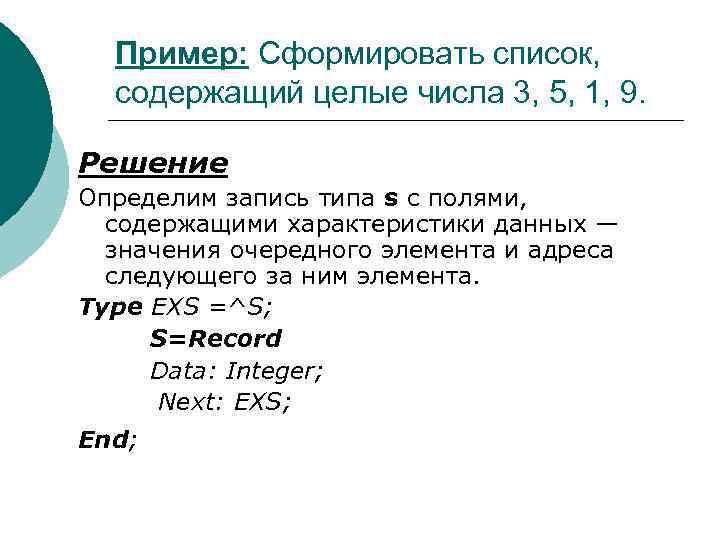

Пример: Сформировать список, содержащий целые числа 3, 5, 1, 9. Решение Определим запись типа Пример: Сформировать список, содержащий целые числа 3, 5, 1, 9. Решение Определим запись типа s с полями, содержащими характеристики данных — значения очередного элемента и адреса следующего за ним элемента. Type EXS =^S; S=Record Data: Integer; Next: EXS; End;

Получаем связанный однонаправленный список Nil u 3 5 1 9 Получаем связанный однонаправленный список Nil u 3 5 1 9

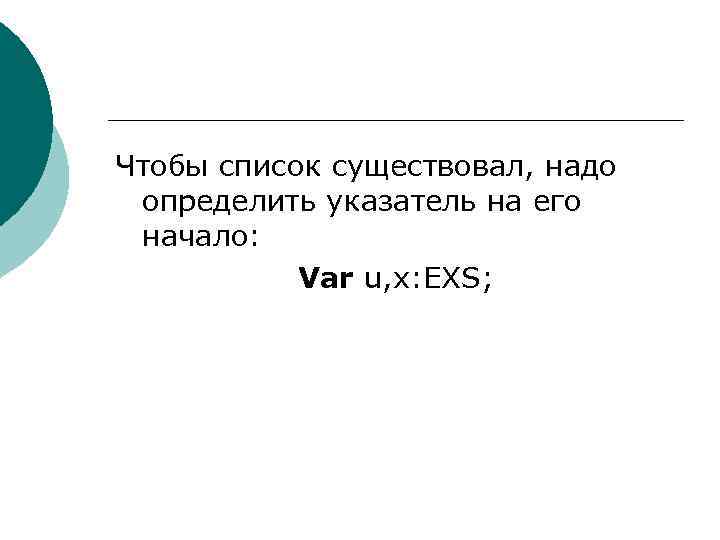

Чтобы список существовал, надо определить указатель на его начало: Var u, x: EXS; Чтобы список существовал, надо определить указатель на его начало: Var u, x: EXS;

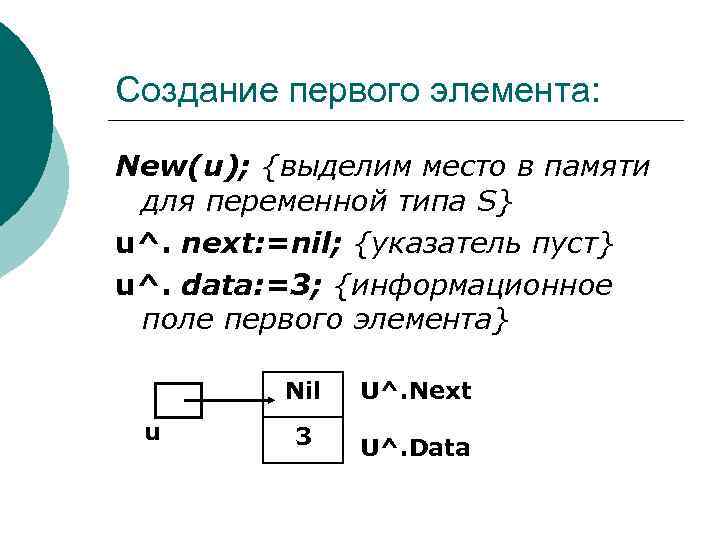

Создание первого элемента: New(u); {выделим место в памяти для переменной типа S} u^. next: Создание первого элемента: New(u); {выделим место в памяти для переменной типа S} u^. next: =nil; {указатель пуст} u^. data: =3; {информационное поле первого элемента} Nil u U^. Next 3 U^. Data

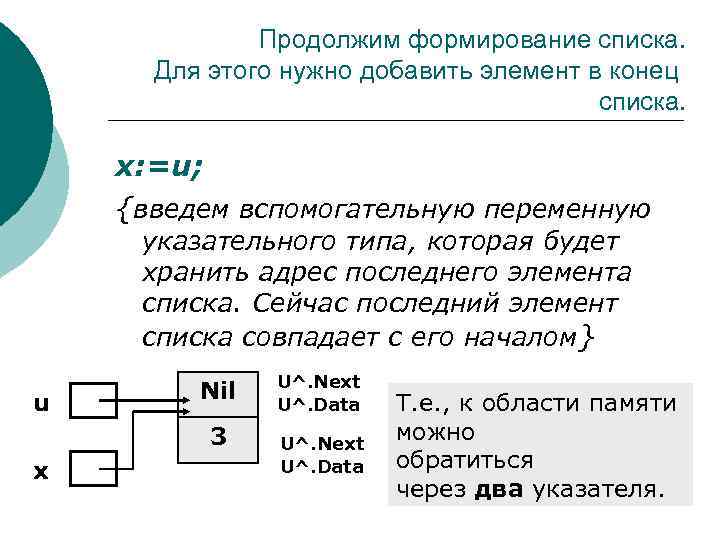

Продолжим формирование списка. Для этого нужно добавить элемент в конец списка. х: =u; {введем Продолжим формирование списка. Для этого нужно добавить элемент в конец списка. х: =u; {введем вспомогательную переменную указательного типа, которая будет хранить адрес последнего элемента списка. Сейчас последний элемент списка совпадает с его началом} u Nil 3 x U^. Next U^. Data Т. е. , к области памяти можно обратиться через два указателя.

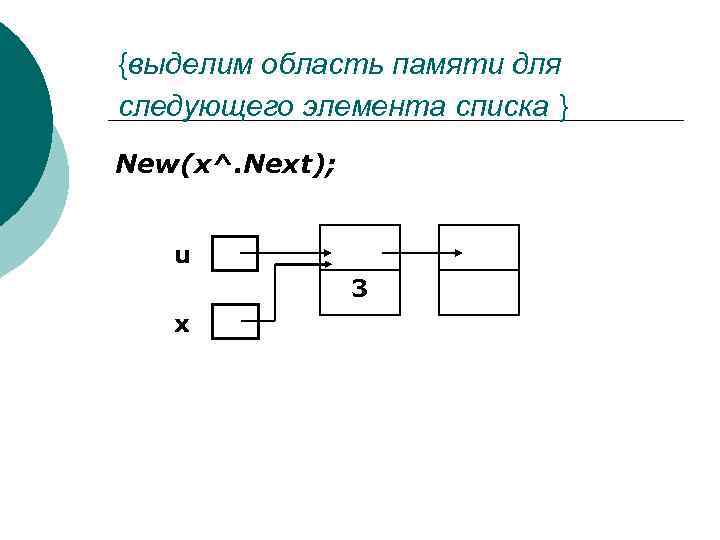

{выделим область памяти для следующего элемента cписка } New(x^. Next); u 3 x {выделим область памяти для следующего элемента cписка } New(x^. Next); u 3 x

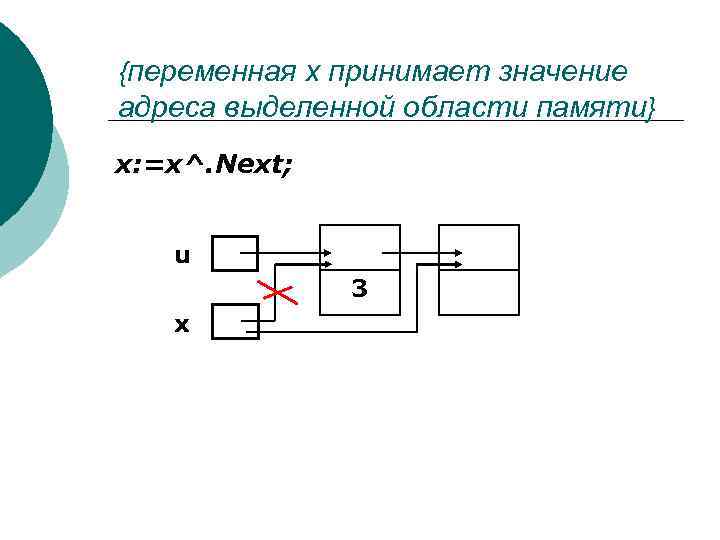

{переменная х принимает значение адреса выделенной области памяти} x: =x^. Next; u 3 x {переменная х принимает значение адреса выделенной области памяти} x: =x^. Next; u 3 x

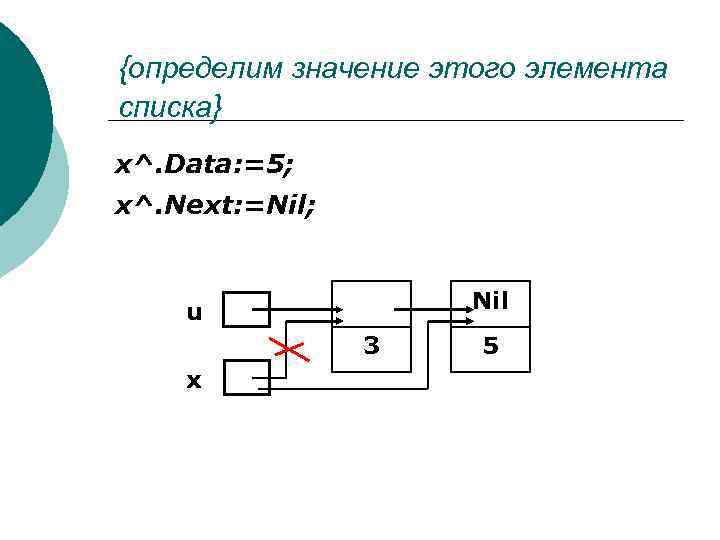

{определим значение этого элемента списка} x^. Data: =5; x^. Next: =Nil; Nil u 3 {определим значение этого элемента списка} x^. Data: =5; x^. Next: =Nil; Nil u 3 x 5

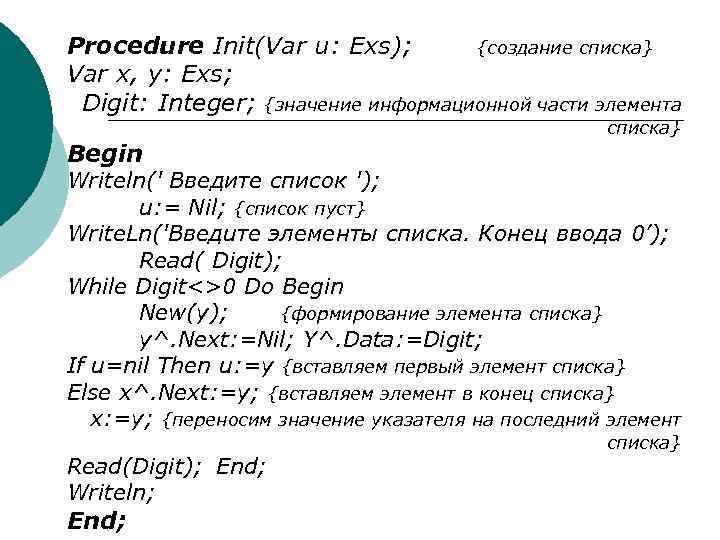

Procedure Init(Var u: Exs); {создание списка} Var x, у: Exs; Digit: Integer; {значение информационной Procedure Init(Var u: Exs); {создание списка} Var x, у: Exs; Digit: Integer; {значение информационной части элемента Begin списка} Writeln(' Введите список '); u: = Nil; {список пуст} Write. Ln('Bвeдuтe элементы списка. Конец ввода 0’); Read( Digit); While Digit<>0 Do Begin New(y); {формирование элемента списка} y^. Next: =Nil; Y^. Data: =Digit; If u=nil Then u: =y {вставляем первый элемент списка} Else x^. Next: =y; {вставляем элемент в конец списка} x: =у; {переносим значение указателя на последний элемент Read(Digit); End; Writeln; End; списка}

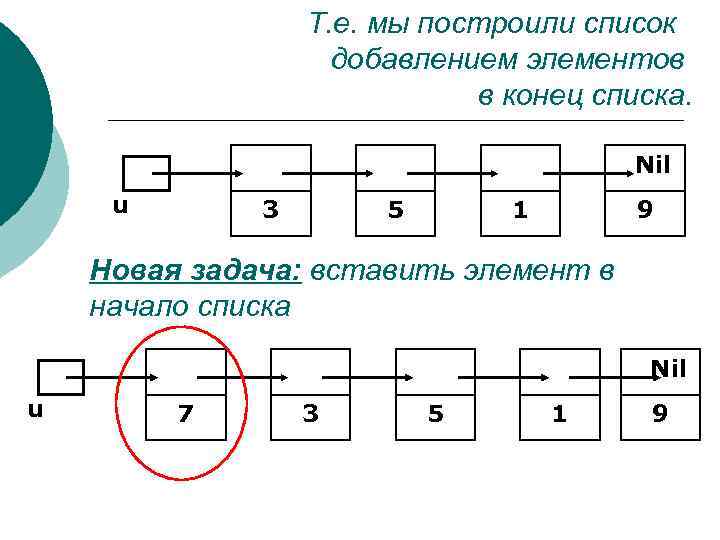

Т. е. мы построили список добавлением элементов в конец списка. Nil u 3 5 Т. е. мы построили список добавлением элементов в конец списка. Nil u 3 5 1 9 Новая задача: вставить элемент в начало списка Nil u 7 3 5 1 9

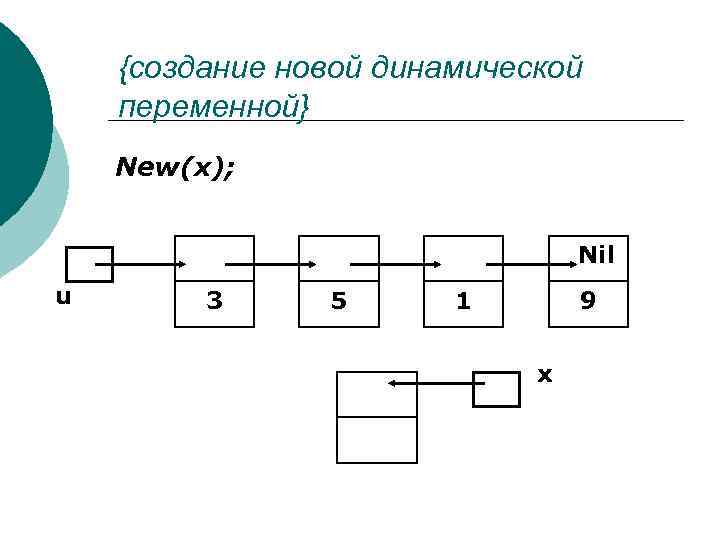

{создание новой динамической переменной} New(x); Nil u 3 5 1 9 x {создание новой динамической переменной} New(x); Nil u 3 5 1 9 x

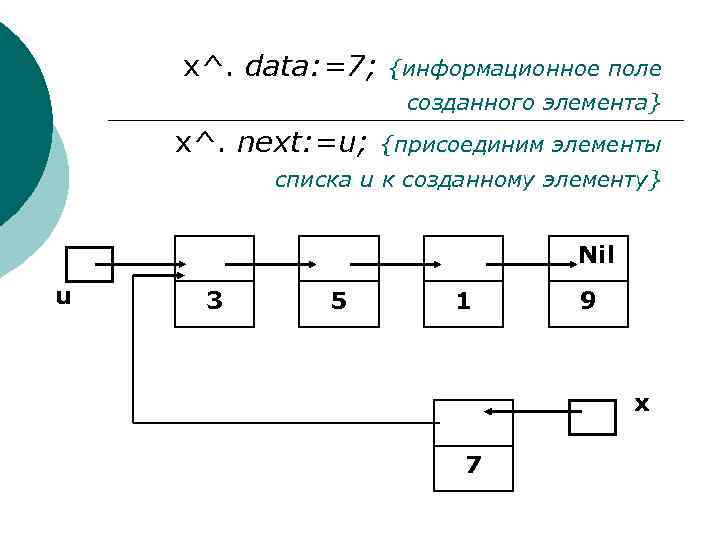

x^. data: =7; {информационное поле созданного элемента} x^. next: =u; {присоединим элементы списка u x^. data: =7; {информационное поле созданного элемента} x^. next: =u; {присоединим элементы списка u к созданному элементу} Nil u 3 5 1 9 x 7

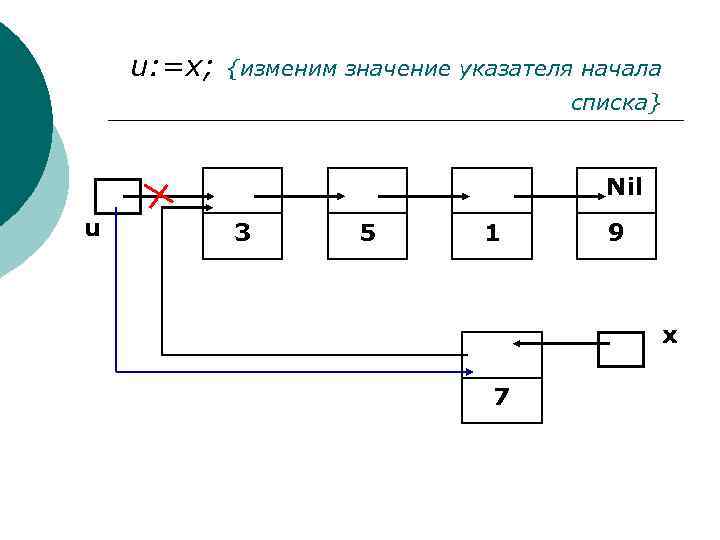

u: =x; {изменим значение указателя начала списка} Nil u 3 5 1 9 x u: =x; {изменим значение указателя начала списка} Nil u 3 5 1 9 x 7

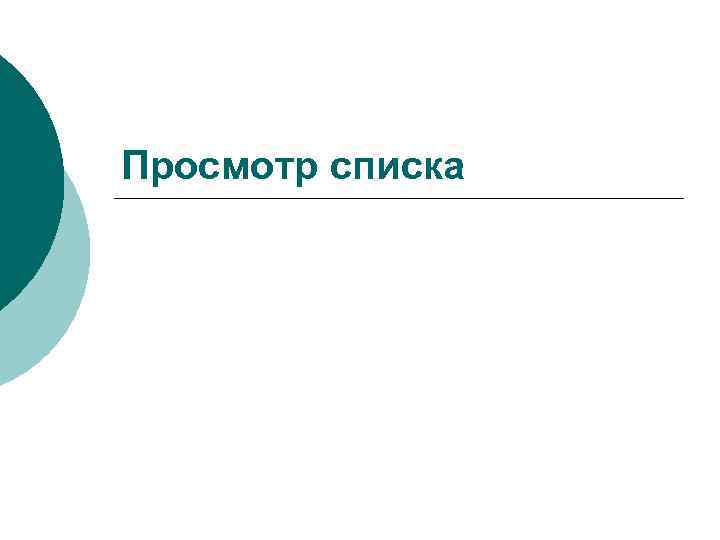

Просмотр списка Просмотр списка

Просмотр списка Просмотр элементов списка осуществляется последовательно, начиная с его начала. Указатель р последовательно Просмотр списка Просмотр элементов списка осуществляется последовательно, начиная с его начала. Указатель р последовательно ссылается на первый, второй и т. д. элементы списка до тех пор, пока весь список не будет пройден. При этом с каждым элементом списка выполняется операция Ор (некоторая Операция p). Начальное значение p - адрес первого элемента Whileсписка р^ не на конец списка} Do {p указывает Begin {выполнить с элементам р^ операцию Ор; перейти к следующему элементу} End;

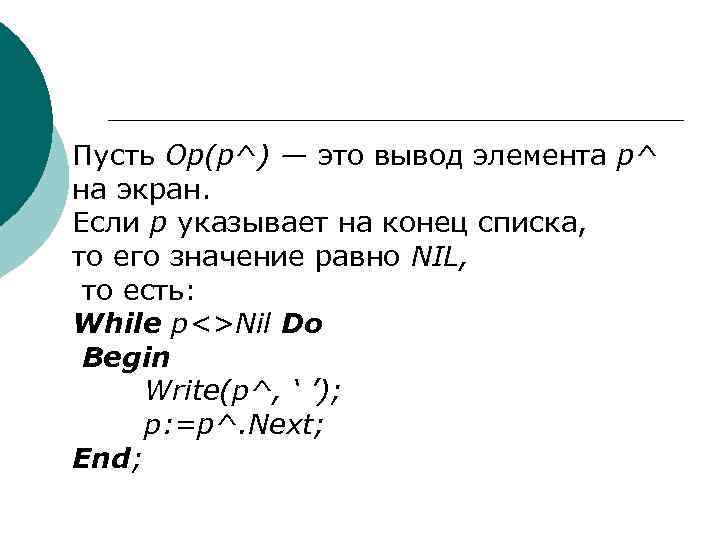

Пусть Ор(р^) — это вывод элемента р^ на экран. Если р указывает на конец Пусть Ор(р^) — это вывод элемента р^ на экран. Если р указывает на конец списка, то его значение равно NIL, то есть: While p<>Nil Do Begin Write(p^, ‘ ’); p: =р^. Next; End;

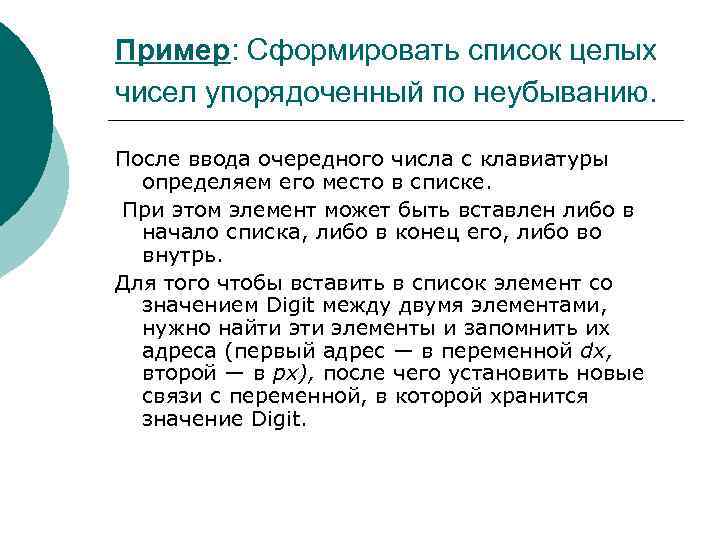

Пример: Сформировать список целых чисел упорядоченный по неубыванию. После ввода очередного числа с клавиатуры Пример: Сформировать список целых чисел упорядоченный по неубыванию. После ввода очередного числа с клавиатуры определяем его место в списке. При этом элемент может быть вставлен либо в начало списка, либо в конец его, либо во внутрь. Для того чтобы вставить в список элемент со значением Digit между двумя элементами, нужно найти элементы и запомнить их адреса (первый адрес — в переменной dx, второй — в рх), после чего установить новые связи с переменной, в которой хранится значение Digit.

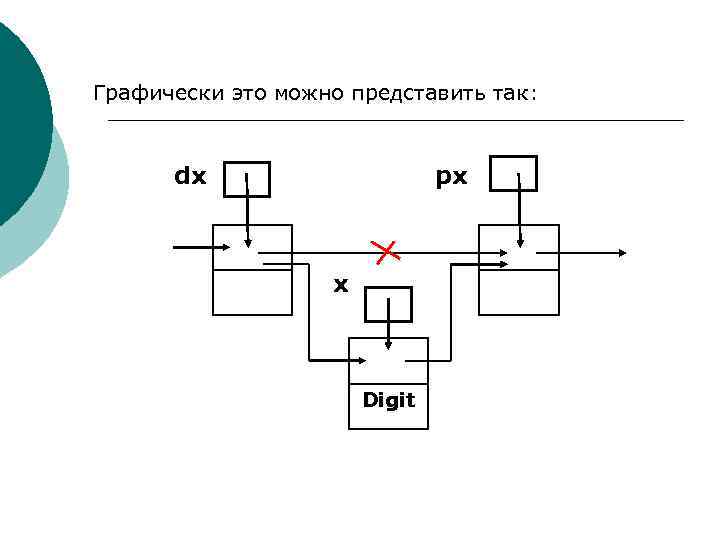

Графически это можно представить так: dx px x Digit Графически это можно представить так: dx px x Digit

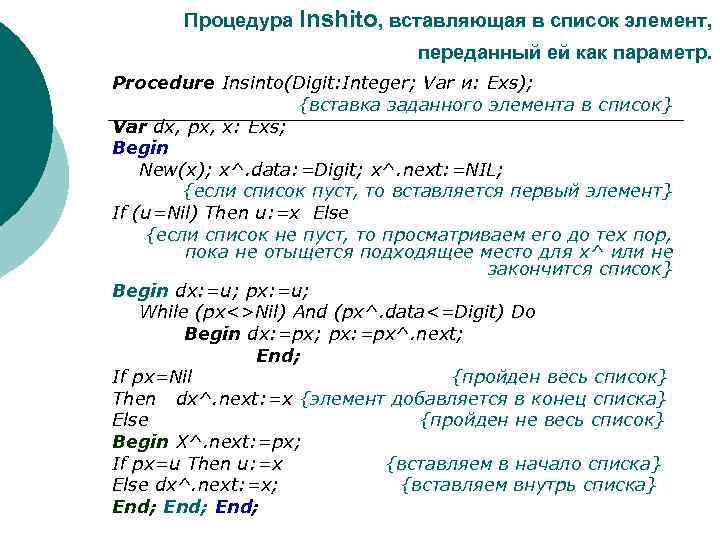

Процедура Inshito, вставляющая в список элемент, переданный ей как параметр. Procedure Insinto(Digit: Integer; Var Процедура Inshito, вставляющая в список элемент, переданный ей как параметр. Procedure Insinto(Digit: Integer; Var и: Exs); {вставка заданного элемента в список} Var dx, px, x: Exs; Begin New(x); x^. data: =Digit; x^. next: =NIL; {если список пуст, то вставляется первый элемент} If (u=Nil) Then u: =x Else {если список не пуст, то просматриваем его до тех пор, пока не отыщется подходящее место для х^ или не закончится список} Begin dx: =u; рх: =u; While (px<>Nil) And (px^. data<=Digit) Do Begin dx: =px; px: =px^. next; End; If px=Nil {пройден весь список} Then dx^. next: =x {элемент добавляется в конец списка} Else {пройден не весь список} Begin X^. next: =px; If px=u Then u: =x {вставляем в начало списка} Else dx^. next: =x; {вставляем внутрь списка} End;

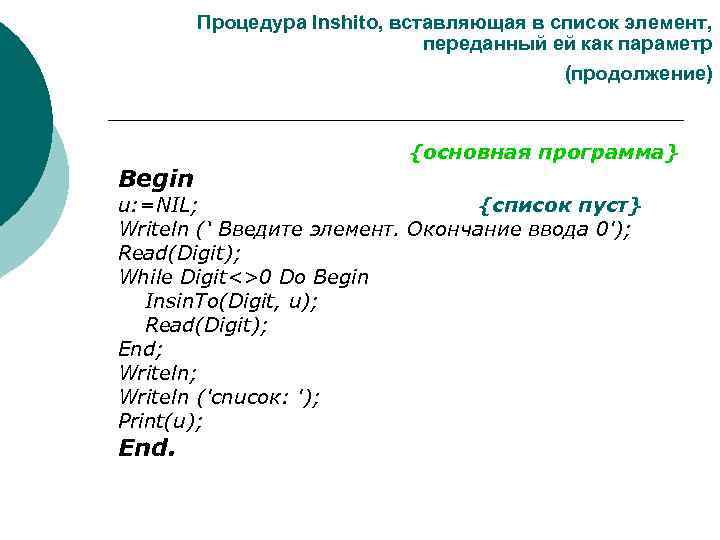

Процедура Inshito, вставляющая в список элемент, переданный ей как параметр (продолжение) Begin {основная программа} Процедура Inshito, вставляющая в список элемент, переданный ей как параметр (продолжение) Begin {основная программа} u: =NIL; {список пуст} Writeln (‘ Введите элемент. Окончание ввода 0'); Read(Digit); While Digit<>0 Do Begin Insin. To(Digit, u); Read(Digit); End; Writeln ('cnucoк: '); Print(u); End.

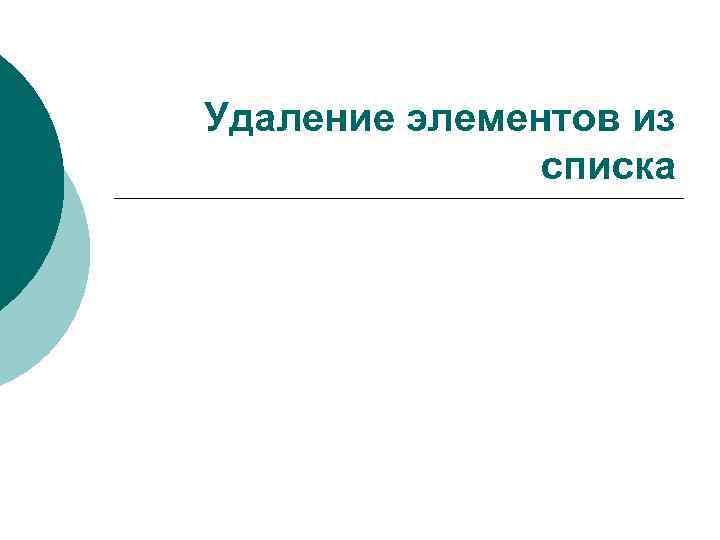

Удаление элементов из списка Удаление элементов из списка

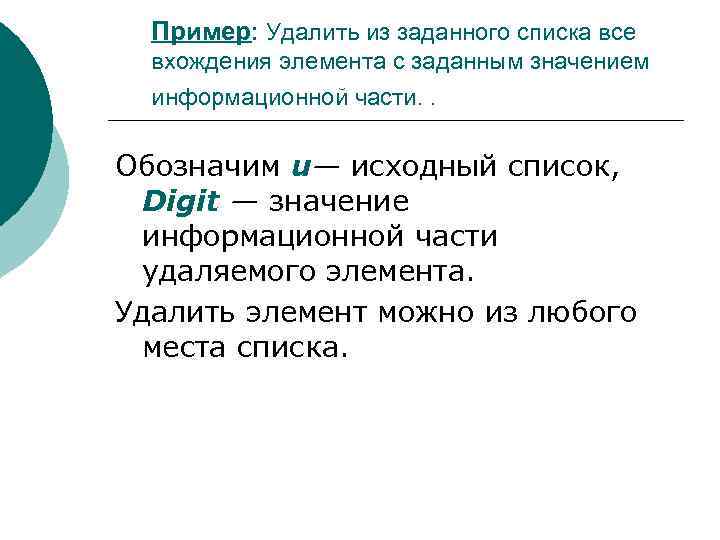

Пример: Удалить из заданного списка все вхождения элемента с заданным значением информационной части. . Пример: Удалить из заданного списка все вхождения элемента с заданным значением информационной части. . Обозначим u— исходный список, Digit — значение информационной части удаляемого элемента. Удалить элемент можно из любого места списка.

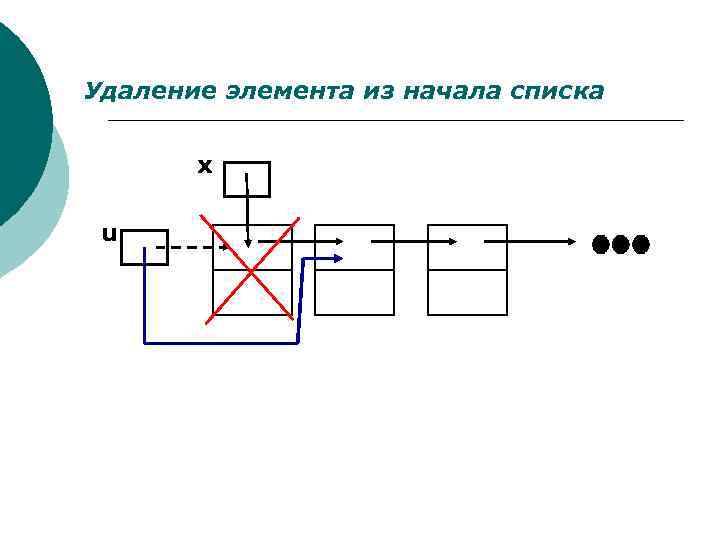

Удаление элемента из начала списка x u Удаление элемента из начала списка x u

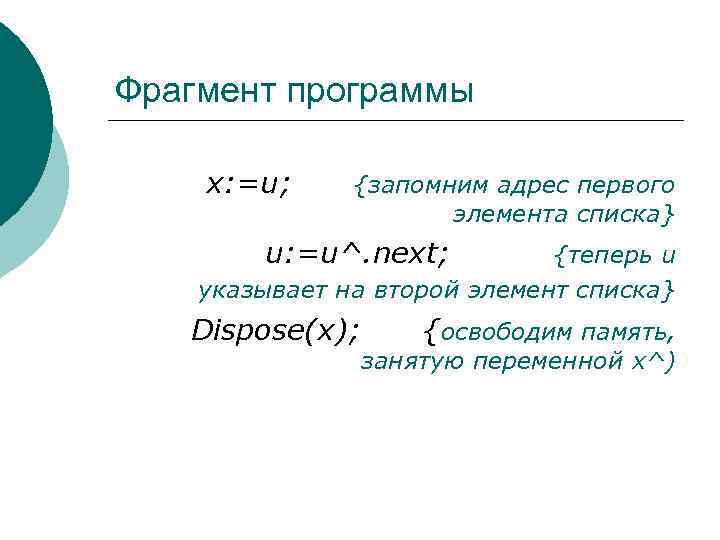

Фрагмент программы х: =u; {запомним адрес первого элемента списка} u: =u^. next; {теперь u Фрагмент программы х: =u; {запомним адрес первого элемента списка} u: =u^. next; {теперь u указывает на второй элемент списка} Dispose(x); {освободим память, занятую переменной x^)

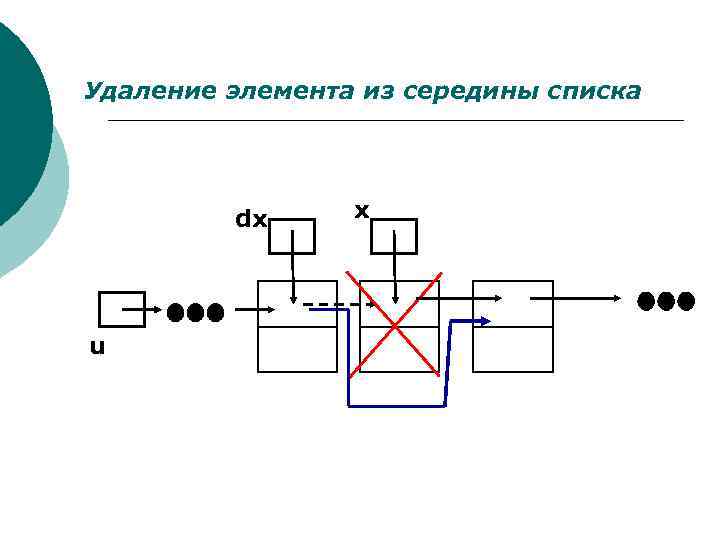

Удаление элемента из середины списка dx u x Удаление элемента из середины списка dx u x

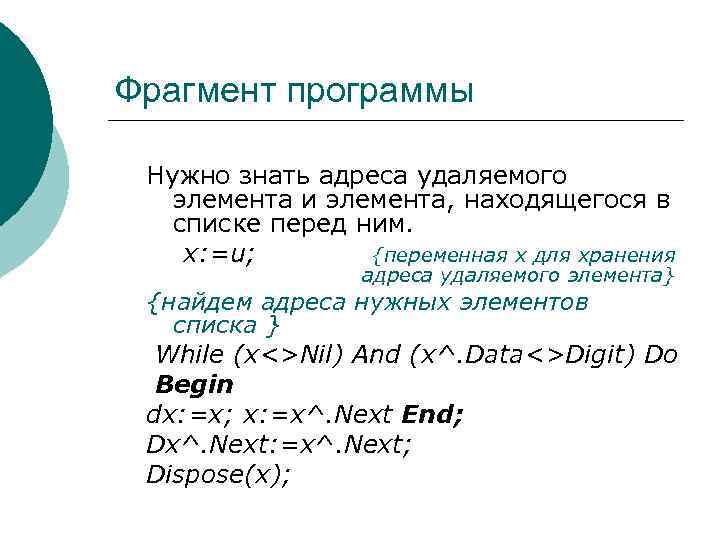

Фрагмент программы Нужно знать адреса удаляемого элемента и элемента, находящегося в списке перед ним. Фрагмент программы Нужно знать адреса удаляемого элемента и элемента, находящегося в списке перед ним. х: =u; {переменная х для хранения адреса удаляемого элемента} {найдем адреса нужных элементов списка } While (x<>Nil) And (x^. Data<>Digit) Do Begin dx: =x; х: =х^. Next End; Dx^. Next: =x^. Next; Dispose(x);

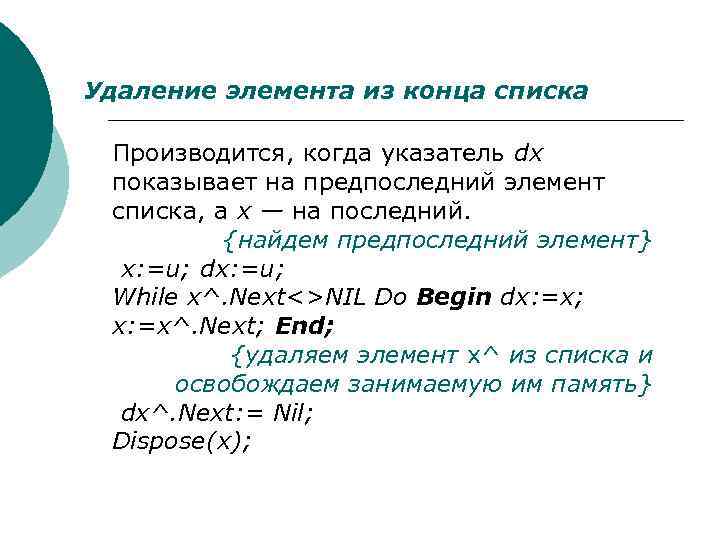

Удаление элемента из конца списка Производится, когда указатель dx показывает на предпоследний элемент списка, Удаление элемента из конца списка Производится, когда указатель dx показывает на предпоследний элемент списка, а х — на последний. {найдем предпоследний элемент} х: =u; dx: =u; While x^. Next<>NIL Do Begin dx: =x; x: =x^. Next; End; {удаляем элемент х^ из списка и освобождаем занимаемую им память} dx^. Next: = Nil; Dispose(x);

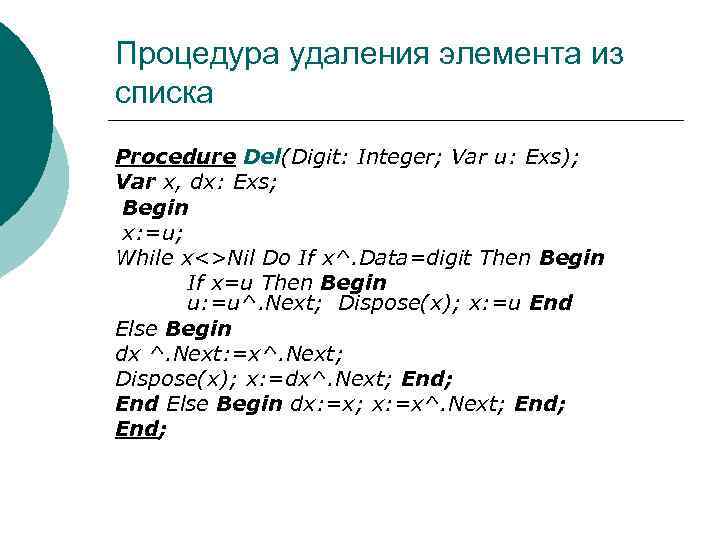

Процедура удаления элемента из списка Procedure Del(Digit: Integer; Var u: Exs); Var x, dx: Процедура удаления элемента из списка Procedure Del(Digit: Integer; Var u: Exs); Var x, dx: Exs; Begin x: =u; While x<>Nil Do If x^. Data=digit Then Begin If x=u Then Begin u: =u^. Next; Dispose(x); х: =u End Else Begin dx ^. Next: =x^. Next; Dispose(x); x: =dx^. Next; End Else Begin dx: =x; x: =x^. Next; End;

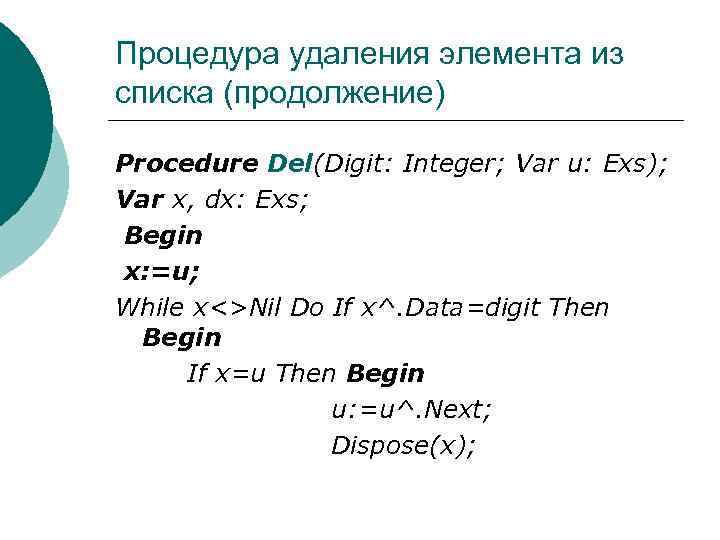

Процедура удаления элемента из списка (продолжение) Procedure Del(Digit: Integer; Var u: Exs); Var x, Процедура удаления элемента из списка (продолжение) Procedure Del(Digit: Integer; Var u: Exs); Var x, dx: Exs; Begin x: =u; While x<>Nil Do If x^. Data=digit Then Begin If x=u Then Begin u: =u^. Next; Dispose(x);

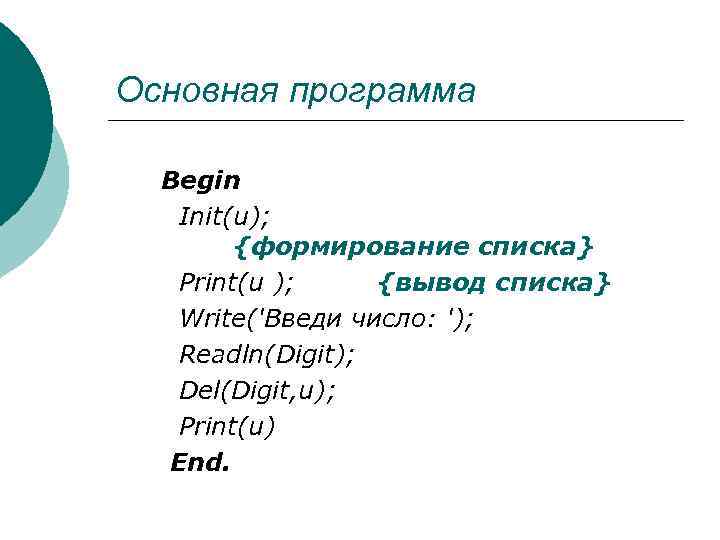

Основная программа Begin Init(u); {формирование списка} Print(u ); {вывод списка} Write('Bведи число: '); Readln(Digit); Основная программа Begin Init(u); {формирование списка} Print(u ); {вывод списка} Write('Bведи число: '); Readln(Digit); Del(Digit, u); Print(u) End.

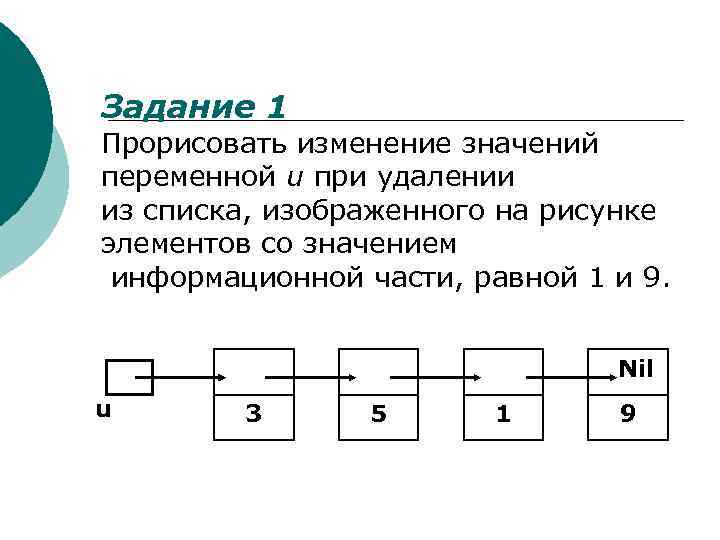

Задание 1 Прорисовать изменение значений переменной u при удалении из списка, изображенного на рисунке Задание 1 Прорисовать изменение значений переменной u при удалении из списка, изображенного на рисунке элементов со значением информационной части, равной 1 и 9. Nil u 3 5 1 9

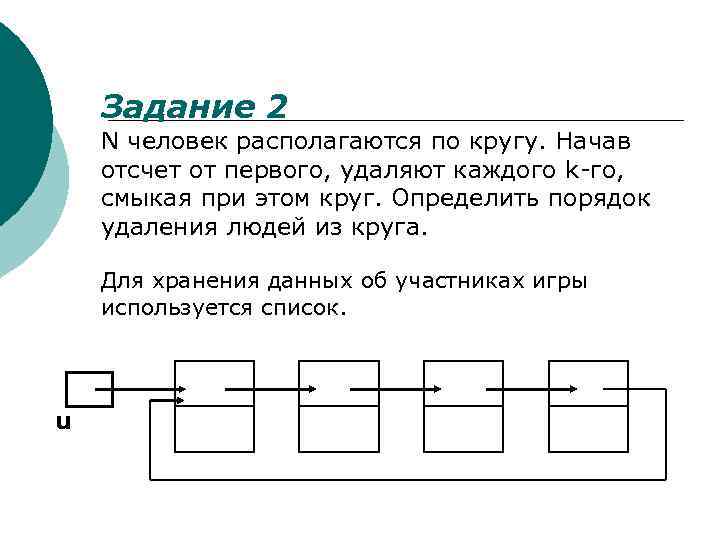

Задание 2 N человек располагаются по кругу. Начав отсчет от первого, удаляют каждого k-го, Задание 2 N человек располагаются по кругу. Начав отсчет от первого, удаляют каждого k-го, смыкая при этом круг. Определить порядок удаления людей из круга. Для хранения данных об участниках игры используется список. u
