Линейка программ Project Studio. CS Проектирование сборно-железобетонных и монолитных конструкций Грудский Владимир Маркович Ведущий специалист Отдел архитектурно-строительных САПР grudsky@csoft. ru

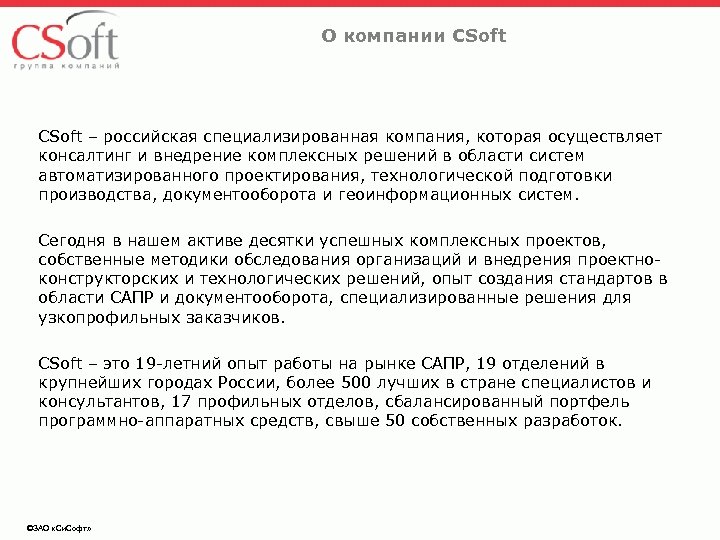

О компании CSoft – российская специализированная компания, которая осуществляет консалтинг и внедрение комплексных решений в области систем автоматизированного проектирования, технологической подготовки производства, документооборота и геоинформационных систем. Сегодня в нашем активе десятки успешных комплексных проектов, собственные методики обследования организаций и внедрения проектноконструкторских и технологических решений, опыт создания стандартов в области САПР и документооборота, специализированные решения для узкопрофильных заказчиков. CSoft – это 19 -летний опыт работы на рынке САПР, 19 отделений в крупнейших городах России, более 500 лучших в стране специалистов и консультантов, 17 профильных отделов, сбалансированный портфель программно-аппаратных средств, свыше 50 собственных разработок. ©ЗАО «Си. Софт»
Линейка программ Project Studio. CS Проектирование сборно-железобетонных и монолитных конструкций ©ЗАО «Си. Софт»

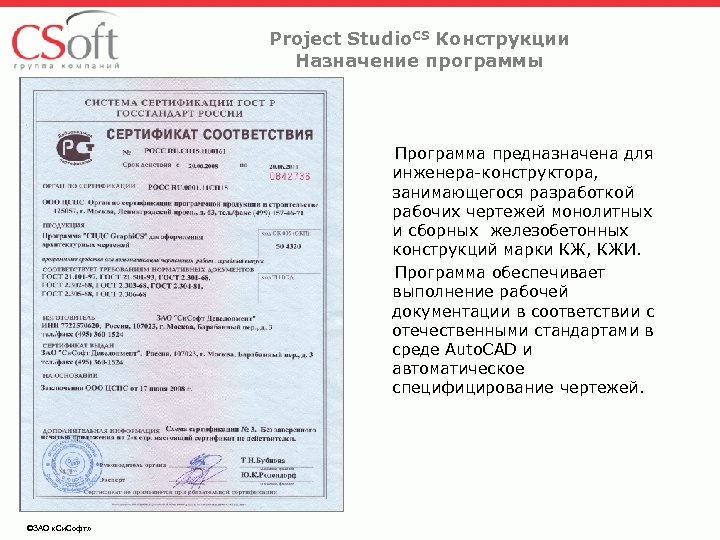

Project Studio. CS Конструкции Назначение программы Программа предназначена для инженера-конструктора, занимающегося разработкой рабочих чертежей монолитных и сборных железобетонных конструкций марки КЖ, КЖИ. Программа обеспечивает выполнение рабочей документации в соответствии с отечественными стандартами в среде Auto. CAD и автоматическое специфицирование чертежей. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Структура разделов программы Раздел «PS-Ядро» - элементы оформления чертежей в соответствии с требованиями СПДС Раздел «Монолитные железобетонные конструкции» Схематичное армирование Арматурные изделия Детальное армирование Закладные изделия Нормали (автоматический контроль норм проектирования) Раздел «Сборно-железобетонные конструкции» Составные перемычки над проемами ©ЗАО «Си. Софт» Схемы расположения плит перекрытия с учетом закладных изделий

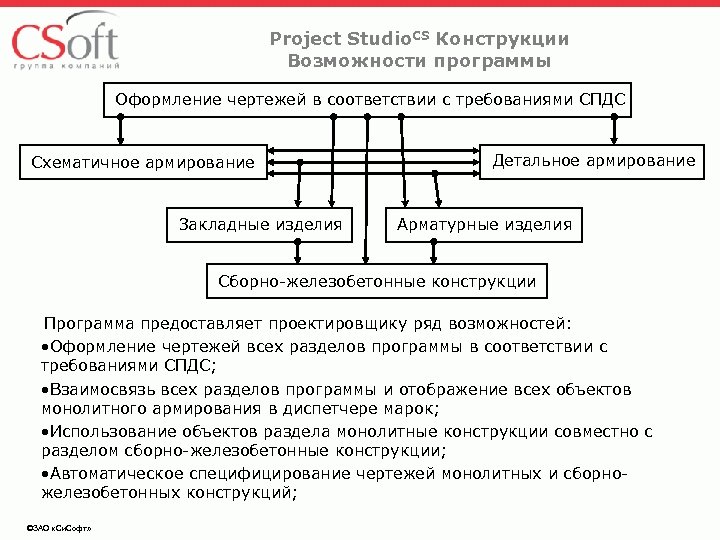

Project Studio. CS Конструкции Возможности программы Оформление чертежей в соответствии с требованиями СПДС Схематичное армирование Закладные изделия Детальное армирование Арматурные изделия Сборно-железобетонные конструкции Программа предоставляет проектировщику ряд возможностей: • Оформление чертежей всех разделов программы в соответствии с требованиями СПДС; • Взаимосвязь всех разделов программы и отображение всех объектов монолитного армирования в диспетчере марок; • Использование объектов раздела монолитные конструкции совместно с разделом сборно-железобетонные конструкции; • Автоматическое специфицирование чертежей монолитных и сборножелезобетонных конструкций; ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Оформление чертежей в соответствии с требованиями СПДС • • • ©ЗАО «Си. Софт» Выносные надписи и указатели; Записная книжка; Масштабный текст;

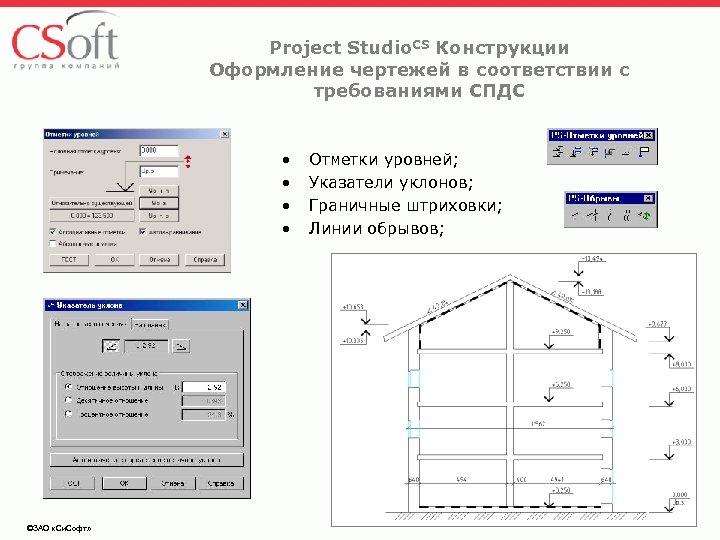

Project Studio. CS Конструкции Оформление чертежей в соответствии с требованиями СПДС • • ©ЗАО «Си. Софт» Отметки уровней; Указатели уклонов; Граничные штриховки; Линии обрывов;

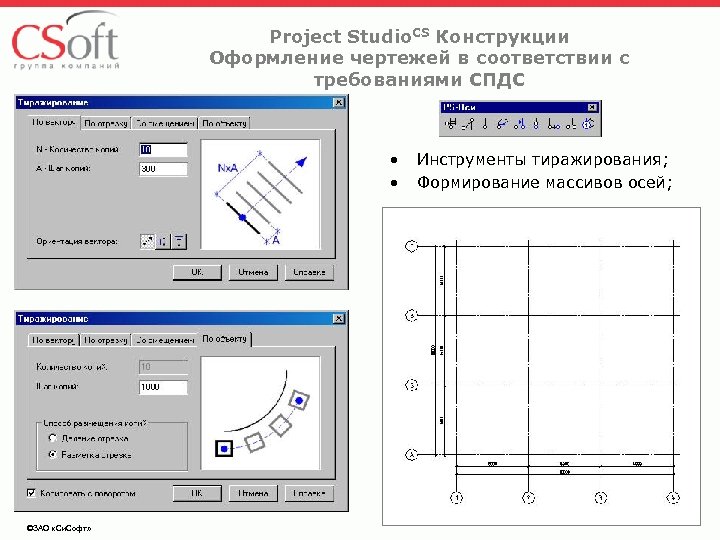

Project Studio. CS Конструкции Оформление чертежей в соответствии с требованиями СПДС • • ©ЗАО «Си. Софт» Инструменты тиражирования; Формирование массивов осей;

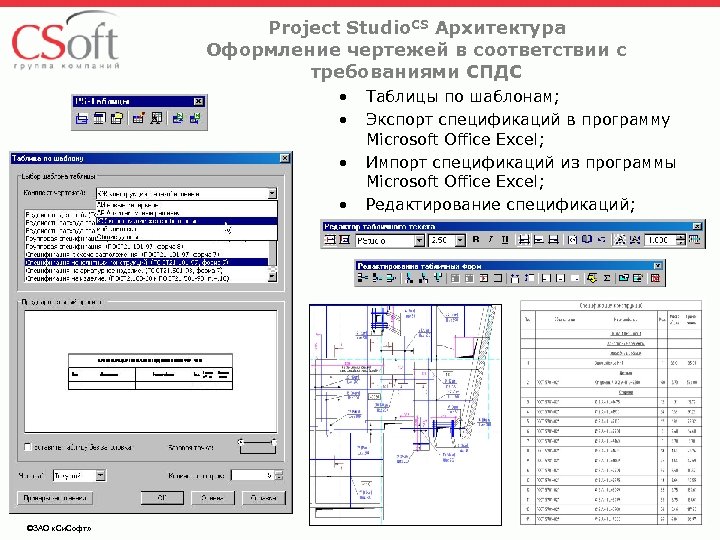

Project Studio. CS Архитектура Оформление чертежей в соответствии с требованиями СПДС • • ©ЗАО «Си. Софт» Таблицы по шаблонам; Экспорт спецификаций в программу Microsoft Office Excel; Импорт спецификаций из программы Microsoft Office Excel; Редактирование спецификаций;
Project Studio. CS Архитектура Оформление чертежей в соответствии с требованиями СПДС • • ©ЗАО «Си. Софт» Стандартные форматы оформления чертежей; Заполнение и редактирование штампов;

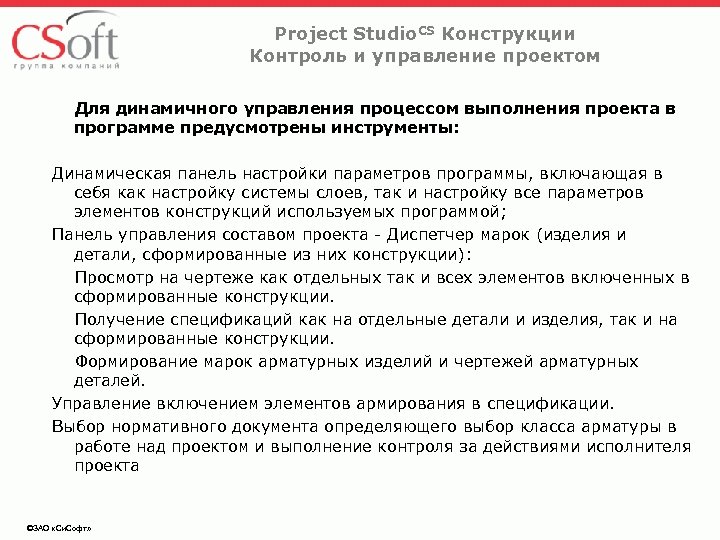

Project Studio. CS Конструкции Контроль и управление проектом Для динамичного управления процессом выполнения проекта в программе предусмотрены инструменты: Динамическая панель настройки параметров программы, включающая в себя как настройку системы слоев, так и настройку все параметров элементов конструкций используемых программой; Панель управления составом проекта - Диспетчер марок (изделия и детали, сформированные из них конструкции): Просмотр на чертеже как отдельных так и всех элементов включенных в сформированные конструкции. Получение спецификаций как на отдельные детали и изделия, так и на сформированные конструкции. Формирование марок арматурных изделий и чертежей арматурных деталей. Управление включением элементов армирования в спецификации. Выбор нормативного документа определяющего выбор класса арматуры в работе над проектом и выполнение контроля за действиями исполнителя проекта ©ЗАО «Си. Софт»

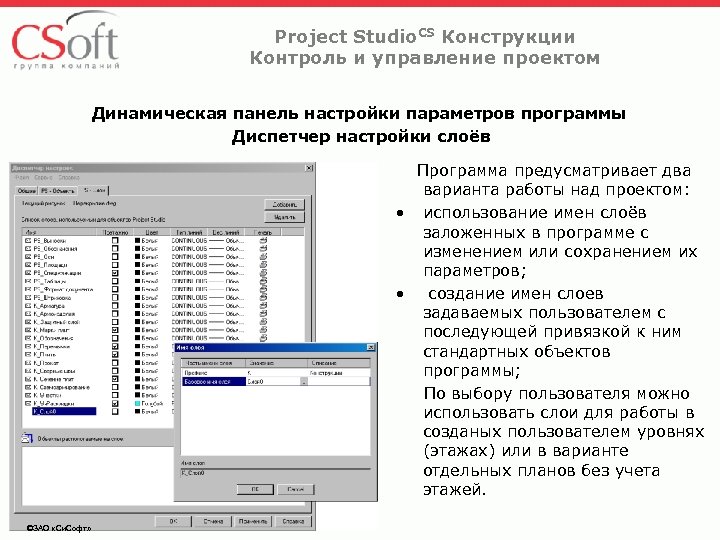

Project Studio. CS Конструкции Контроль и управление проектом Динамическая панель настройки параметров программы Диспетчер настройки слоёв Программа предусматривает два варианта работы над проектом: • использование имен слоёв заложенных в программе с изменением или сохранением их параметров; • создание имен слоев задаваемых пользователем с последующей привязкой к ним стандартных объектов программы; По выбору пользователя можно использовать слои для работы в созданых пользователем уровнях (этажах) или в варианте отдельных планов без учета этажей. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Контроль и управление проектом Динамическая панель настройки параметров программы Диспетчер настройки объектов Программа предусматривает возможность настройки всех параметров объектов заложенных в программе. Возможно переопределить слой объекта, прикрепив его к слою созданному пользователем. Ассоциативные выноски по всем возможным типам объектов армирования заложенным в программе настраиваются в соответствии с требованиями пользователя. Выполненные настройки сохраняются в виде файлов и могут быть применены на компьютерах других пользователей. ©ЗАО «Си. Софт»

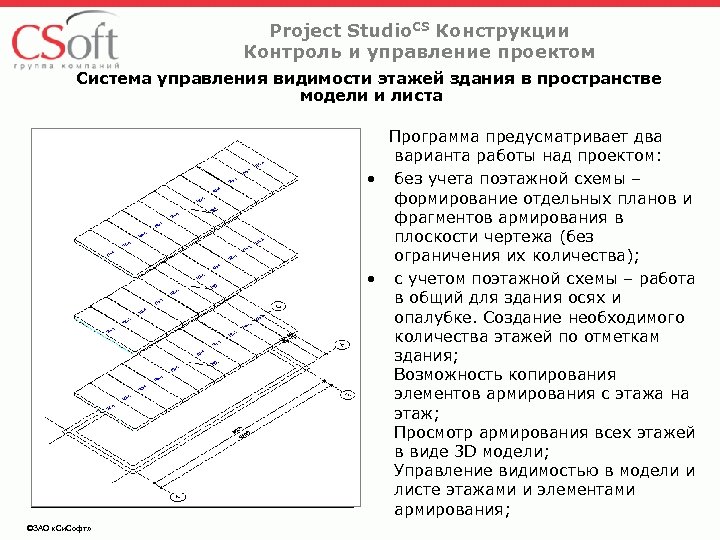

Project Studio. CS Конструкции Контроль и управление проектом Система управления видимости этажей здания в пространстве модели и листа Программа предусматривает два варианта работы над проектом: • без учета поэтажной схемы – формирование отдельных планов и фрагментов армирования в плоскости чертежа (без ограничения их количества); • с учетом поэтажной схемы – работа в общий для здания осях и опалубке. Создание необходимого количества этажей по отметкам здания; Возможность копирования элементов армирования с этажа на этаж; Просмотр армирования всех этажей в виде 3 D модели; Управление видимостью в модели и листе этажами и элементами армирования; ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Контроль и управление проектом Диспетчер марок как инструмент управления проектом (изделия и детали и сформированные из них конструкции) Сборка новой конструкции ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Контроль и управление проектом В программе возможен выбор нормативного документа определяющего выбор соответствующего класса арматуры в ходе работе над проектом и выполнение контроля за действиями проектировщика в соответствии с его требованиями. Можно быстро преобразовать параметры арматуры из СНи. П 2. 03. 01 -84* в СП 52 -101 -2003, с автоматическим изменением выносок с элементов армирования. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Линейный элемент армирования и операции над ним Линейный элемент армирования является базовым инструментом раздела схематичное армирование. В программе предусмотрены инструменты редактирования линейного элемента армирования на чертеже. Линейные элементы армирования используются при отрисовке массива на участке и линейного массива элементов. ©ЗАО «Си. Софт»

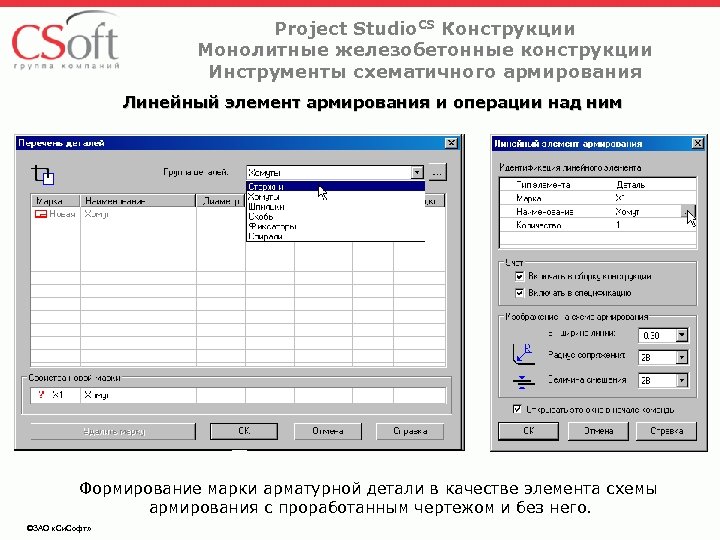

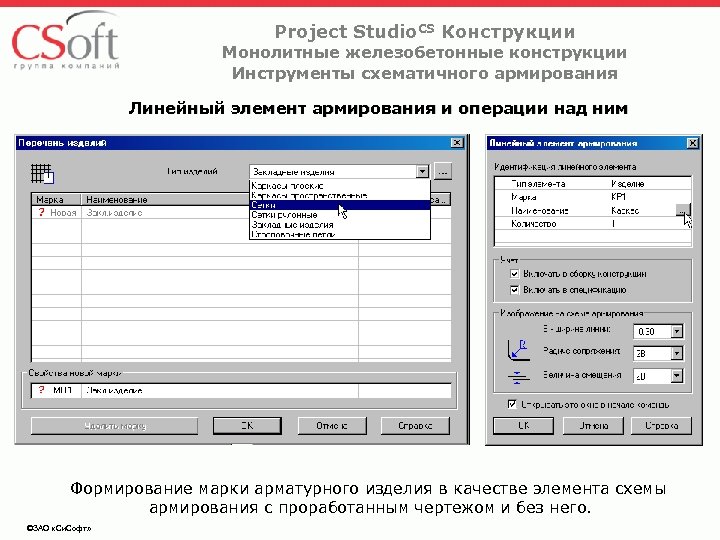

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Линейный элемент армирования и операции над ним Формирование марки арматурной детали в качестве элемента схемы армирования с проработанным чертежом и без него. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Линейный элемент армирования и операции над ним Формирование марки арматурного изделия в качестве элемента схемы армирования с проработанным чертежом и без него. ©ЗАО «Си. Софт»

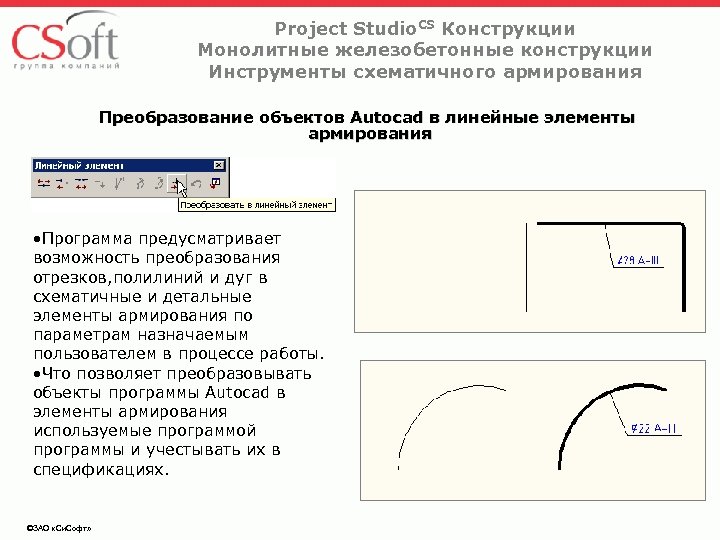

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Преобразование объектов Autocad в линейные элементы армирования • Программа предусматривает возможность преобразования отрезков, полилиний и дуг в схематичные и детальные элементы армирования по параметрам назначаемым пользователем в процессе работы. • Что позволяет преобразовывать объекты программы Autocad в элементы армирования используемые программой программы и учестывать их в спецификациях. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Распределение линейных элементов армирования Линейные элементы армирования распределенные по площади: • Распределению этого типа подлежат только арматурные стержни; • Распределение стержней производится по участка армирования, предварительно нанесенным на чертёж; • Все элементы распределения связаны в группу и могут быть отредактированы; ©ЗАО «Си. Софт»

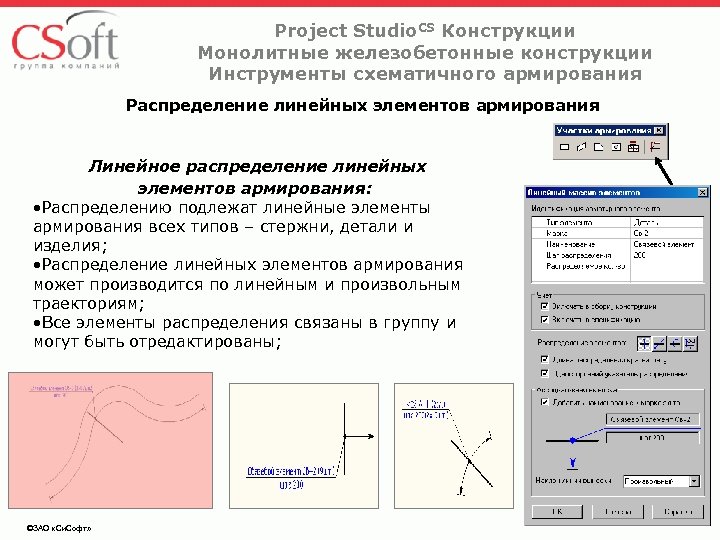

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Распределение линейных элементов армирования Линейное распределение линейных элементов армирования: • Распределению подлежат линейные элементы армирования всех типов – стержни, детали и изделия; • Распределение линейных элементов армирования может производится по линейным и произвольным траекториям; • Все элементы распределения связаны в группу и могут быть отредактированы; ©ЗАО «Си. Софт»

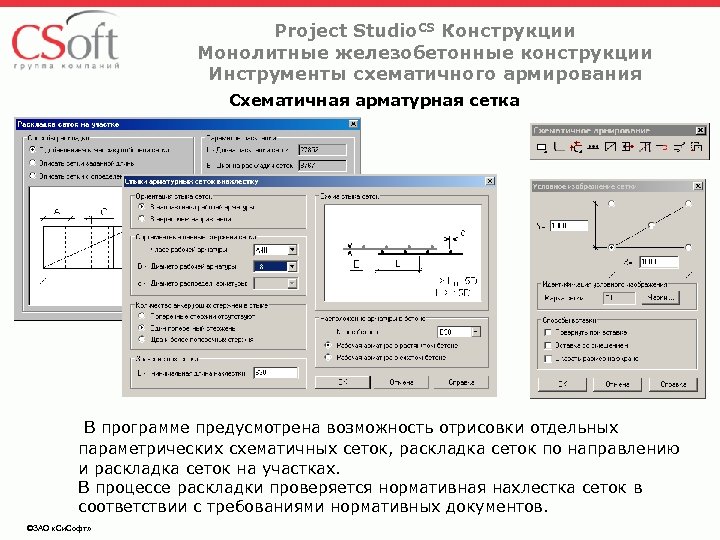

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Схематичная арматурная сетка В программе предусмотрена возможность отрисовки отдельных параметрических схематичных сеток, раскладка сеток по направлению и раскладка сеток на участках. В процессе раскладки проверяется нормативная нахлестка сеток в соответствии с требованиями нормативных документов. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Преобразование схематичных изображений в марки изделий В программе предусмотрен инструмент преобразования изображения, отрисованного средствами программы Autocad в объекты схематичного армирования (стержни, детали и изделия) с последующим включением их в состав строительных конструкций и автоматическим специфицированием. ©ЗАО «Си. Софт»

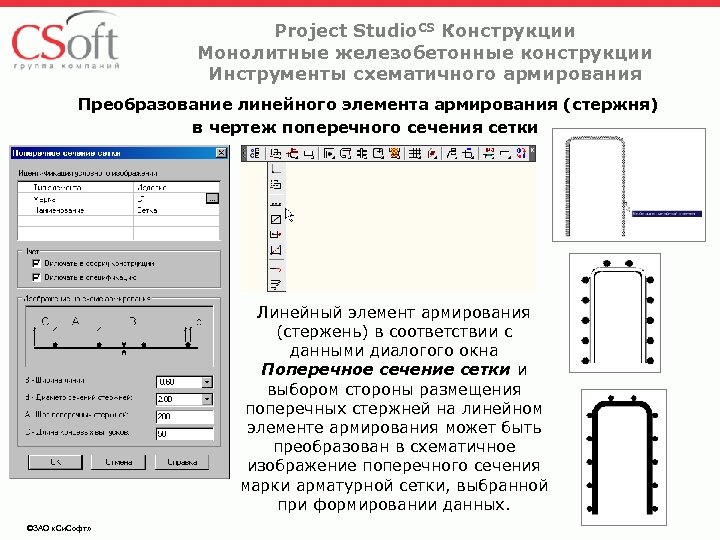

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты схематичного армирования Преобразование линейного элемента армирования (стержня) в чертеж поперечного сечения сетки Линейный элемент армирования (стержень) в соответствии с данными диалогого окна Поперечное сечение сетки и выбором стороны размещения поперечных стержней на линейном элементе армирования может быть преобразован в схематичное изображение поперечного сечения марки арматурной сетки, выбранной при формировании данных. ©ЗАО «Си. Софт»

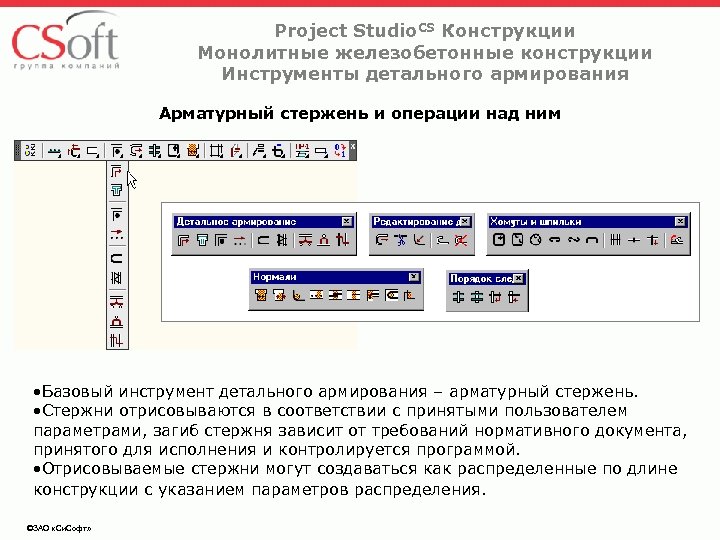

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Арматурный стержень и операции над ним • Базовый инструмент детального армирования – арматурный стержень. • Стержни отрисовываются в соответствии с принятыми пользователем параметрами, загиб стержня зависит от требований нормативного документа, принятого для исполнения и контролируется программой. • Отрисовываемые стержни могут создаваться как распределенные по длине конструкции с указанием параметров распределения. ©ЗАО «Си. Софт»

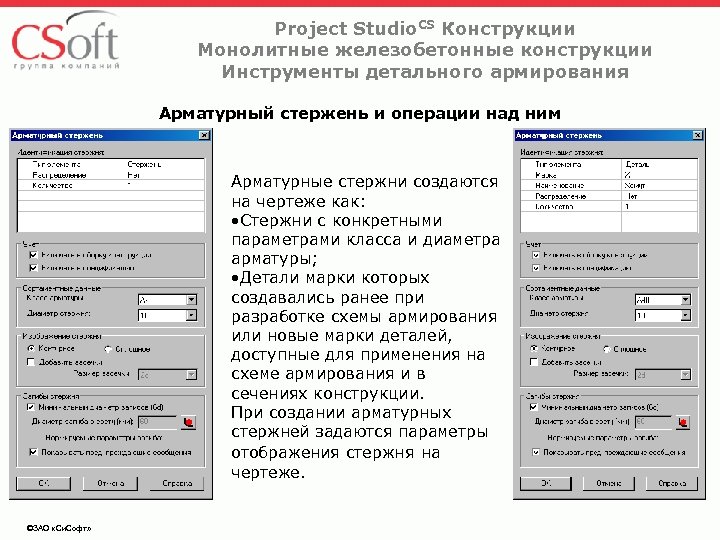

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Арматурный стержень и операции над ним Арматурные стержни создаются на чертеже как: • Стержни с конкретными параметрами класса и диаметра арматуры; • Детали марки которых создавались ранее при разработке схемы армирования или новые марки деталей, доступные для применения на схеме армирования и в сечениях конструкции. При создании арматурных стержней задаются параметры отображения стержня на чертеже. ©ЗАО «Си. Софт»

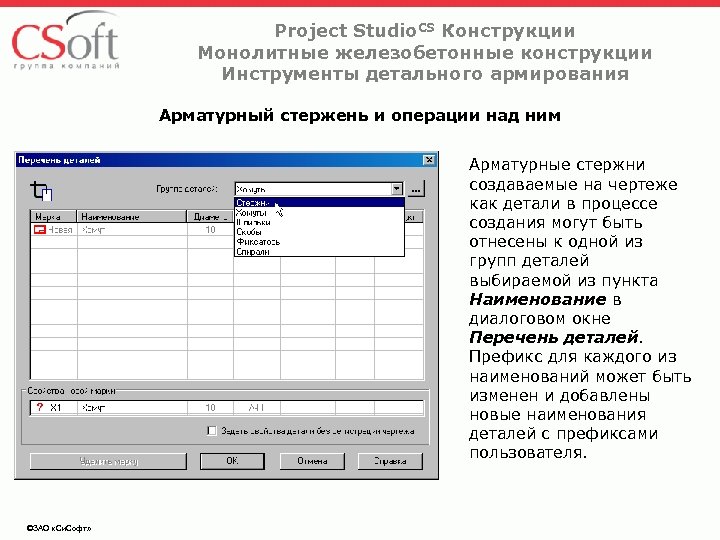

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Арматурный стержень и операции над ним Арматурные стержни создаваемые на чертеже как детали в процессе создания могут быть отнесены к одной из групп деталей выбираемой из пункта Наименование в диалоговом окне Перечень деталей. Префикс для каждого из наименований может быть изменен и добавлены новые наименования деталей с префиксами пользователя. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Арматурный стержень и операции над ним • Базовый инструмент детального армирования – арматурный стержень. • Стержни отрисовываются в соответствии с принятыми пользователем параметрами, загиб стержня зависит от требований нормативного документа. • Стержни создаются с учетом распределения в объёме формируемой конструкции. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Поперечные сечения арматурных стержней Поперечное сечение стержня можно отрисовывать на чертеже как арматурный стержень с конкретными параметрами или деталь с параметрами проработанной ранее марки. При отрисовке поперечного сечения стержня возможно учесть способ его распределения в составе конструкции. Поперечные сечения стержней отрисовываются на чертеже при помощи специальных инструментов привязки к касательным. ©ЗАО «Си. Софт»

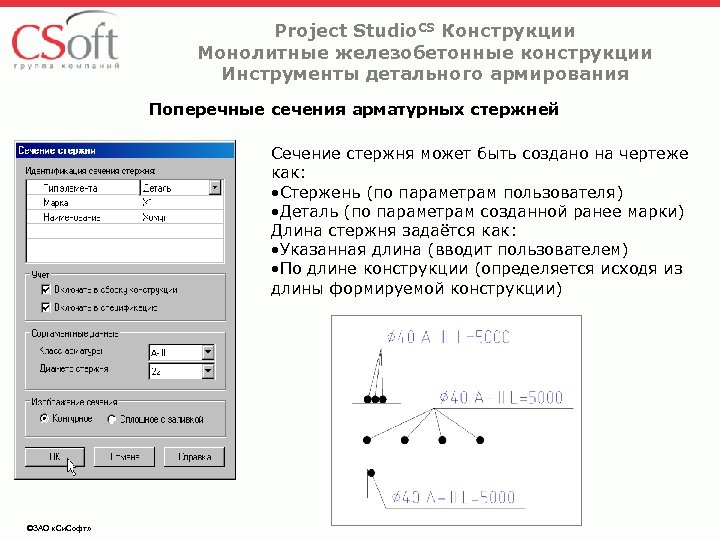

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Поперечные сечения арматурных стержней Сечение стержня может быть создано на чертеже как: • Стержень (по параметрам пользователя) • Деталь (по параметрам созданной ранее марки) Длина стержня задаётся как: • Указанная длина (вводит пользователем) • По длине конструкции (определяется исходя из длины формируемой конструкции) ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Арматурные изделия – хомуты, шпильки и скобы В программе предусмотрена возможность автоматической отрисовки на чертеже следующих арматурных деталей в виде спереди и сбоку: - Хомуты загнутые; - Хомуты с перепуском; - Хомуты круглые; - Шпильки; - Скобы. Отрисовка арматурных изделий производится по поперечным сечениям стержней, отрисованным на чертеже. Полная длина арматурного изделия определяется исходя из расстояний между стержнями и диаметров поперечных сечений стержней. Анкерные загибы стержней определяются по требованиям нормативных документов. ©ЗАО «Си. Софт»

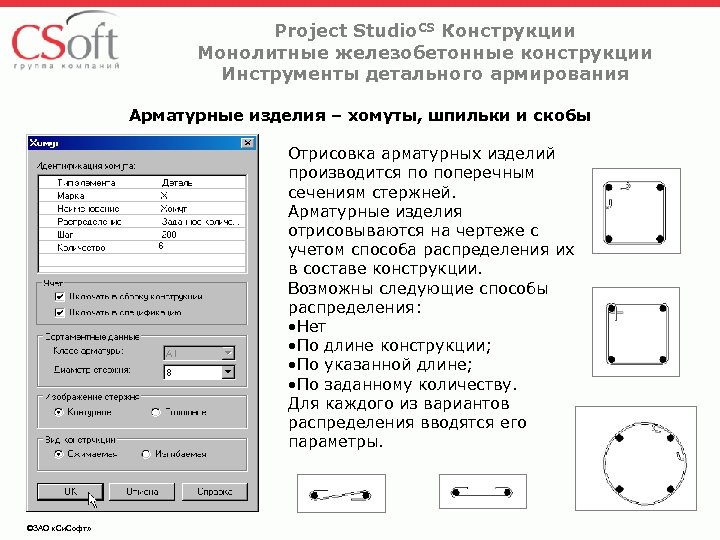

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Арматурные изделия – хомуты, шпильки и скобы Отрисовка арматурных изделий производится по поперечным сечениям стержней. Арматурные изделия отрисовываются на чертеже с учетом способа распределения их в составе конструкции. Возможны следующие способы распределения: • Нет • По длине конструкции; • По указанной длине; • По заданному количеству. Для каждого из вариантов распределения вводятся его параметры. ©ЗАО «Си. Софт»

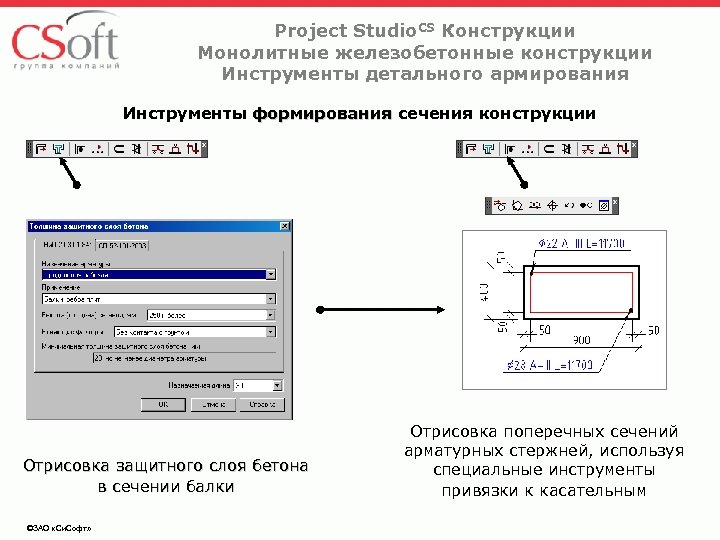

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Инструменты формирования сечения конструкции Отрисовка защитного слоя бетона в сечении балки ©ЗАО «Си. Софт» Отрисовка поперечных сечений арматурных стержней, используя специальные инструменты привязки к касательным

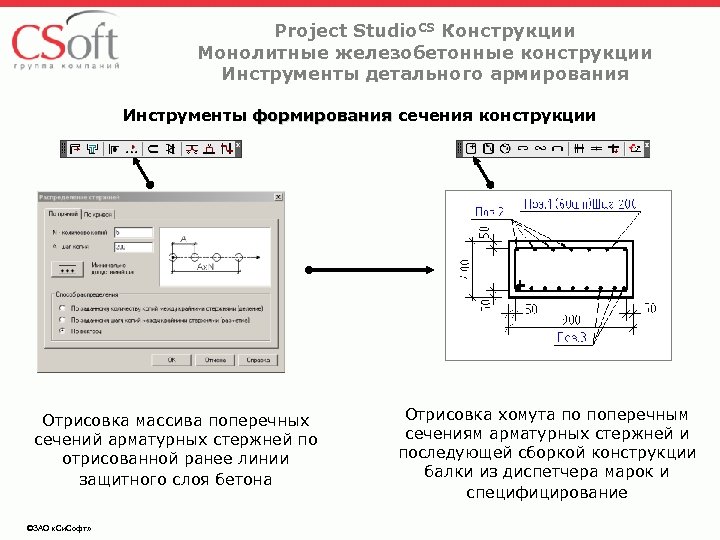

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Инструменты формирования сечения конструкции Отрисовка массива поперечных сечений арматурных стержней по отрисованной ранее линии защитного слоя бетона ©ЗАО «Си. Софт» Отрисовка хомута по поперечным сечениям арматурных стержней и последующей сборкой конструкции балки из диспетчера марок и специфицирование

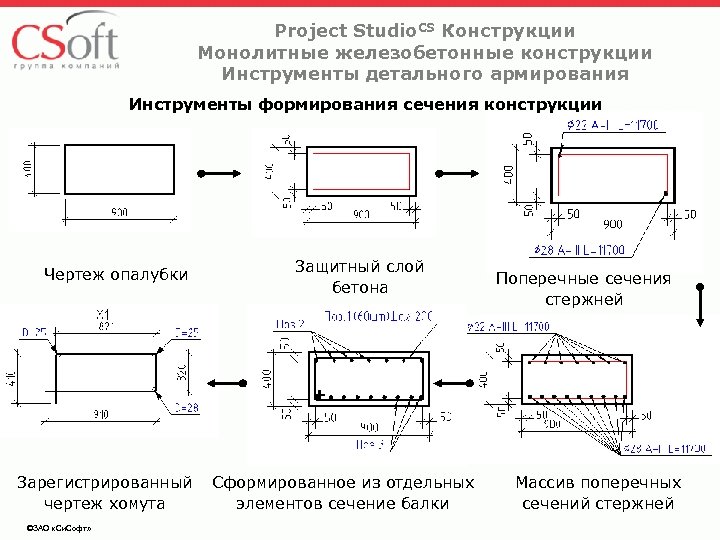

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Инструменты формирования сечения конструкции Чертеж опалубки Зарегистрированный чертеж хомута ©ЗАО «Си. Софт» Защитный слой бетона Сформированное из отдельных элементов сечение балки Поперечные сечения стержней Массив поперечных сечений стержней

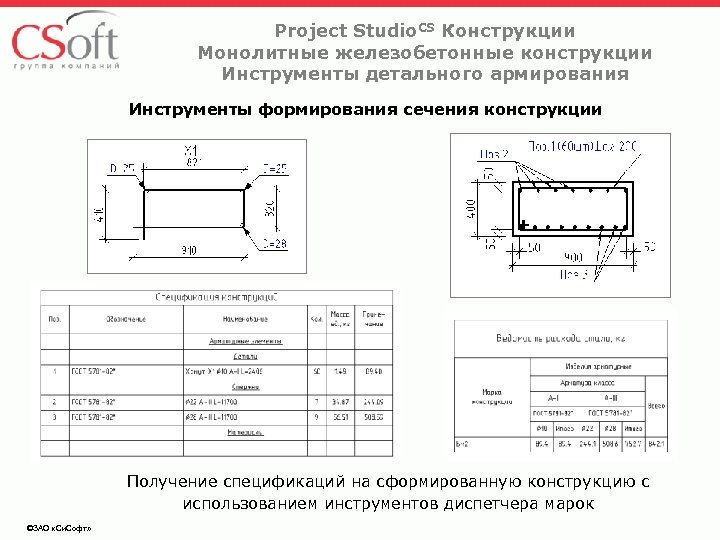

Project Studio. CS Конструкции Монолитные железобетонные конструкции Инструменты детального армирования Инструменты формирования сечения конструкции Получение спецификаций на сформированную конструкцию с использованием инструментов диспетчера марок ©ЗАО «Си. Софт»

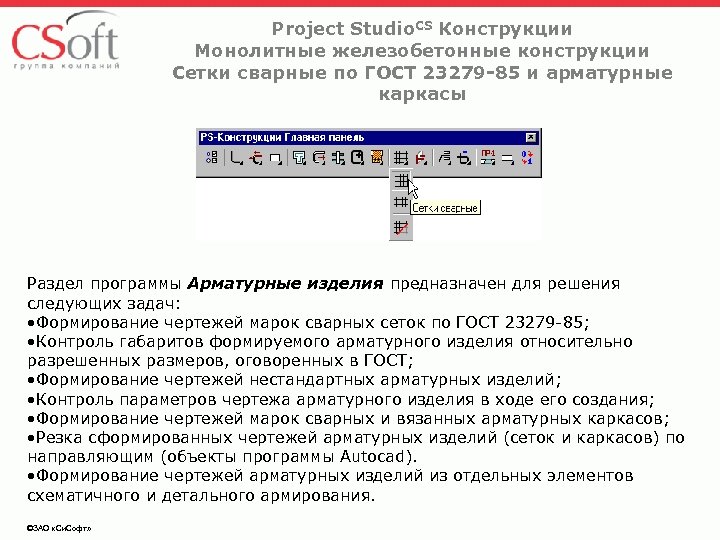

Project Studio. CS Конструкции Монолитные железобетонные конструкции Сетки сварные по ГОСТ 23279 -85 и арматурные каркасы Раздел программы Арматурные изделия предназначен для решения следующих задач: • Формирование чертежей марок сварных сеток по ГОСТ 23279 -85; • Контроль габаритов формируемого арматурного изделия относительно разрешенных размеров, оговоренных в ГОСТ; • Формирование чертежей нестандартных арматурных изделий; • Контроль параметров чертежа арматурного изделия в ходе его создания; • Формирование чертежей марок сварных и вязанных арматурных каркасов; • Резка сформированных чертежей арматурных изделий (сеток и каркасов) по направляющим (объекты программы Autocad). • Формирование чертежей арматурных изделий из отдельных элементов схематичного и детального армирования. ©ЗАО «Си. Софт»

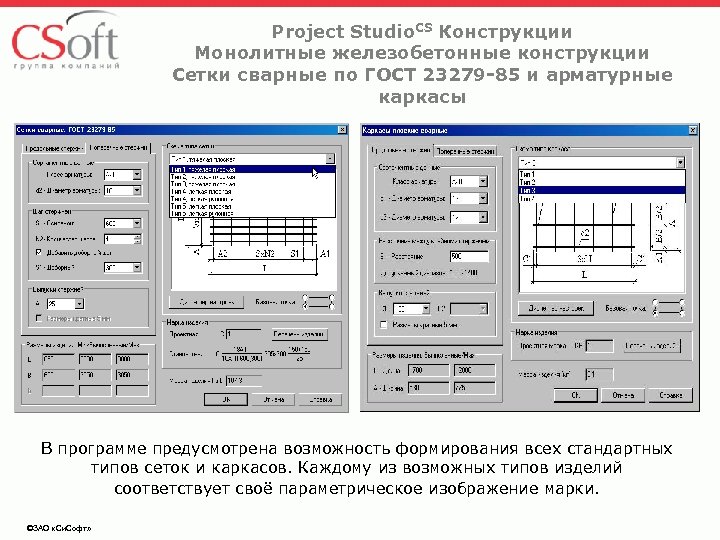

Project Studio. CS Конструкции Монолитные железобетонные конструкции Сетки сварные по ГОСТ 23279 -85 и арматурные каркасы В программе предусмотрена возможность формирования всех стандартных типов сеток и каркасов. Каждому из возможных типов изделий соответствует своё параметрическое изображение марки. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Сетки сварные по ГОСТ 23279 -85 и арматурные каркасы Формирование марки производиться путем выбора параметров из набора данных в соответствии с параметрическим изображением арматурного изделия для продольных и поперечных стержней. ©ЗАО «Си. Софт»

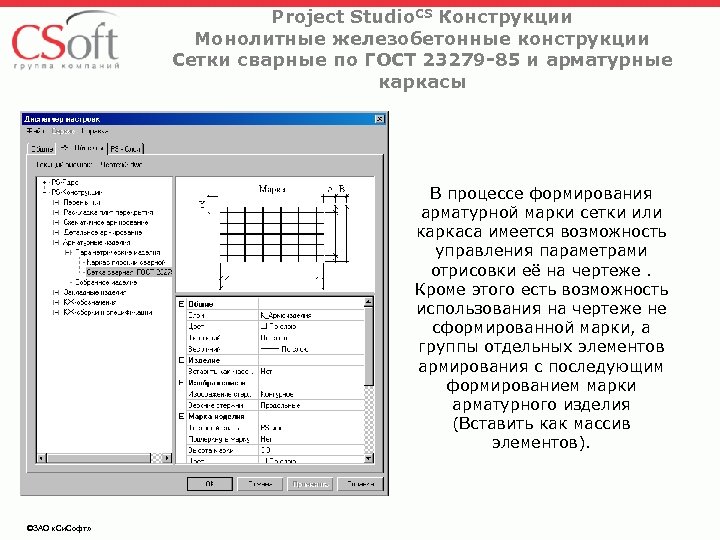

Project Studio. CS Конструкции Монолитные железобетонные конструкции Сетки сварные по ГОСТ 23279 -85 и арматурные каркасы В процессе формирования арматурной марки сетки или каркаса имеется возможность управления параметрами отрисовки её на чертеже. Кроме этого есть возможность использования на чертеже не сформированной марки, а группы отдельных элементов армирования с последующим формированием марки арматурного изделия (Вставить как массив элементов). ©ЗАО «Си. Софт»

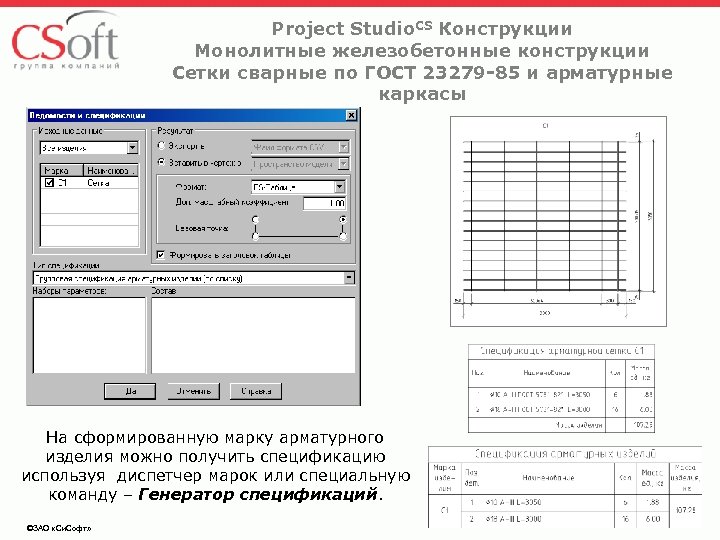

Project Studio. CS Конструкции Монолитные железобетонные конструкции Сетки сварные по ГОСТ 23279 -85 и арматурные каркасы На сформированную марку арматурного изделия можно получить спецификацию используя диспетчер марок или специальную команду – Генератор спецификаций. ©ЗАО «Си. Софт»

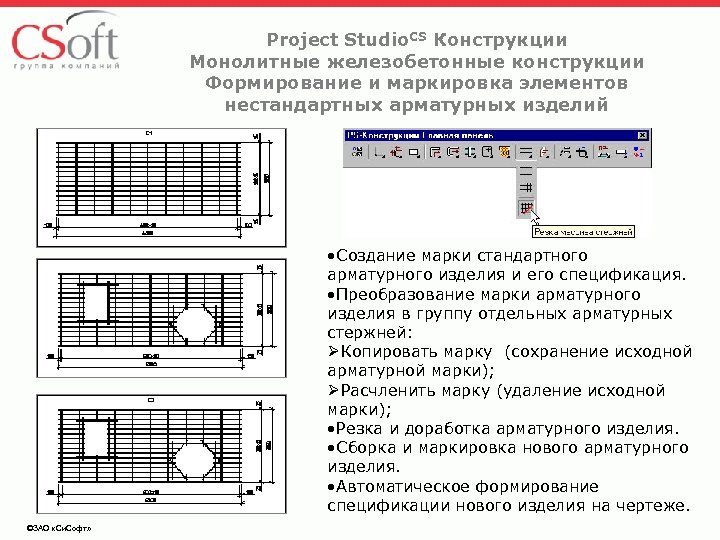

Project Studio. CS Конструкции Монолитные железобетонные конструкции Формирование и маркировка элементов нестандартных арматурных изделий • Создание марки стандартного арматурного изделия и его спецификация. • Преобразование марки арматурного изделия в группу отдельных арматурных стержней: ØКопировать марку (сохранение исходной арматурной марки); ØРасчленить марку (удаление исходной марки); • Резка и доработка арматурного изделия. • Сборка и маркировка нового арматурного изделия. • Автоматическое формирование спецификации нового изделия на чертеже. ©ЗАО «Си. Софт»

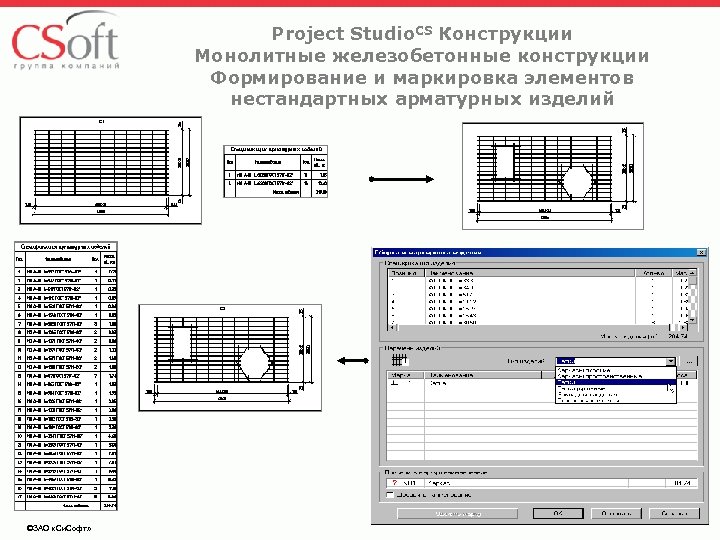

Project Studio. CS Конструкции Монолитные железобетонные конструкции Формирование и маркировка элементов нестандартных арматурных изделий ©ЗАО «Си. Софт»

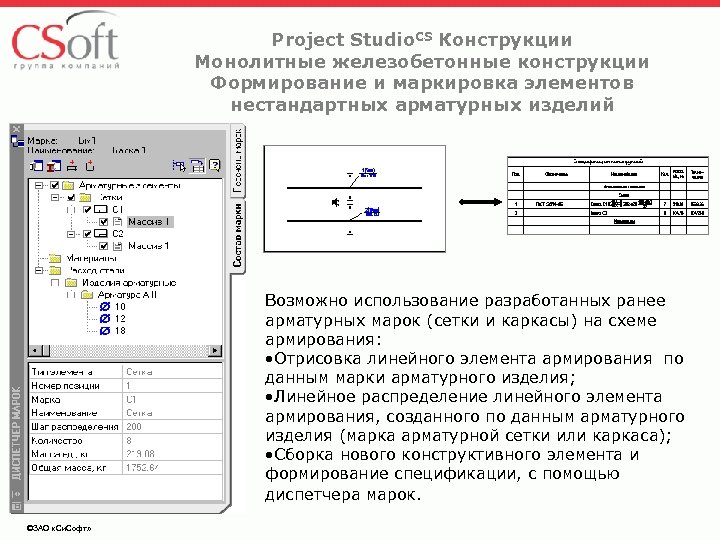

Project Studio. CS Конструкции Монолитные железобетонные конструкции Формирование и маркировка элементов нестандартных арматурных изделий Возможно использование разработанных ранее арматурных марок (сетки и каркасы) на схеме армирования: • Отрисовка линейного элемента армирования по данным марки арматурного изделия; • Линейное распределение линейного элемента армирования, созданного по данным арматурного изделия (марка арматурной сетки или каркаса); • Сборка нового конструктивного элемента и формирование спецификации, с помощью диспетчера марок. ©ЗАО «Си. Софт»

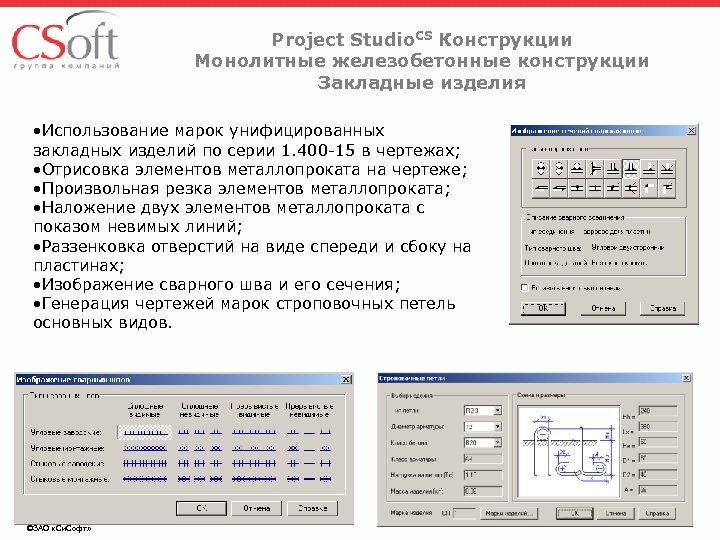

Project Studio. CS Конструкции Монолитные железобетонные конструкции Закладные изделия • Использование марок унифицированных закладных изделий по серии 1. 400 -15 в чертежах; • Отрисовка элементов металлопроката на чертеже; • Произвольная резка элементов металлопроката; • Наложение двух элементов металлопроката с показом невимых линий; • Раззенковка отверстий на виде спереди и сбоку на пластинах; • Изображение сварного шва и его сечения; • Генерация чертежей марок строповочных петель основных видов. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Унифицированные закладные изделия по серии 1. 400 -15 ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции Отрисовка элементов металлопроката на чертеже ©ЗАО «Си. Софт»

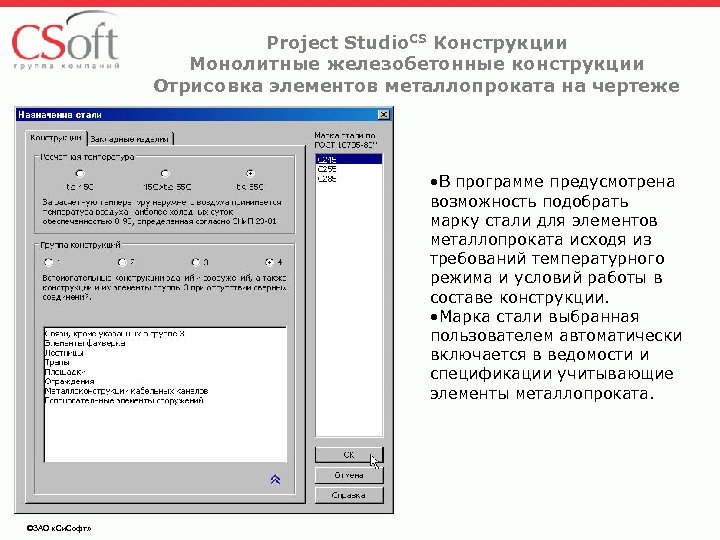

Project Studio. CS Конструкции Монолитные железобетонные конструкции Отрисовка элементов металлопроката на чертеже • В программе предусмотрена возможность подобрать марку стали для элементов металлопроката исходя из требований температурного режима и условий работы в составе конструкции. • Марка стали выбранная пользователем автоматически включается в ведомости и спецификации учитывающие элементы металлопроката. ©ЗАО «Си. Софт»

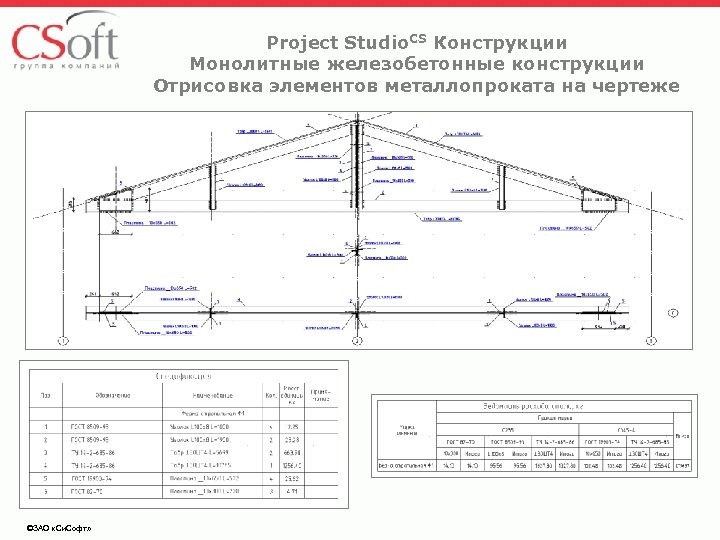

Project Studio. CS Конструкции Монолитные железобетонные конструкции Отрисовка элементов металлопроката на чертеже ©ЗАО «Си. Софт»

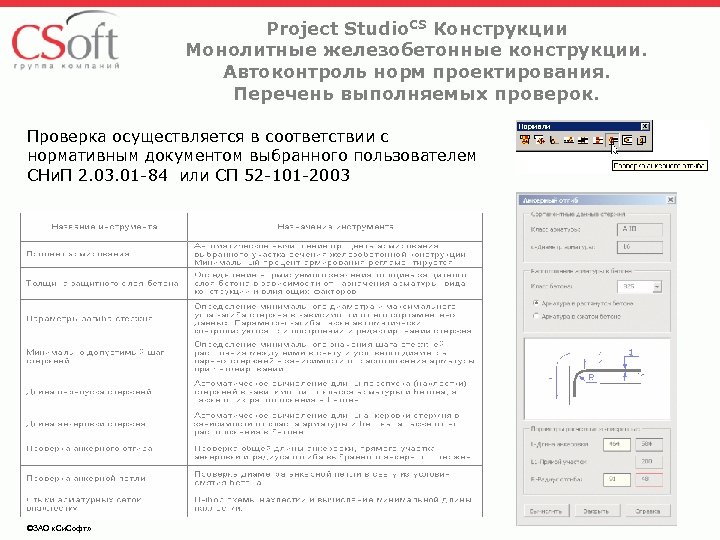

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Автоконтроль норм проектирования. Перечень выполняемых проверок. Проверка осуществляется в соответствии с нормативным документом выбранного пользователем СНи. П 2. 03. 01 -84 или СП 52 -101 -2003 ©ЗАО «Си. Софт»

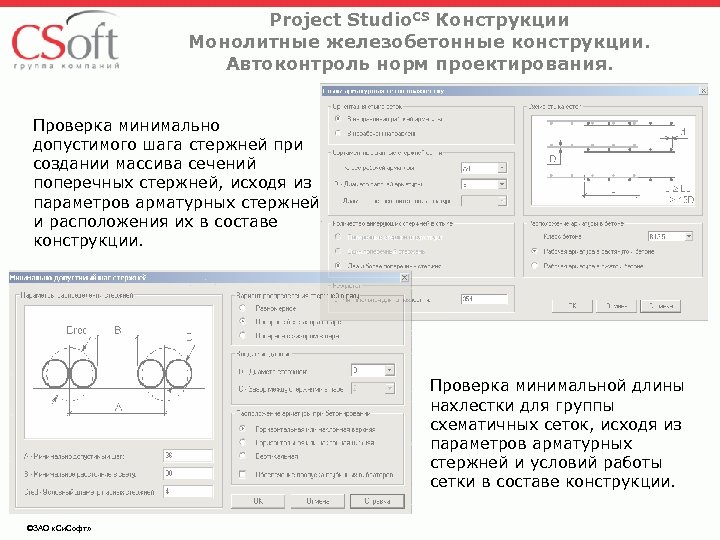

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Автоконтроль норм проектирования. Проверка минимально допустимого шага стержней при создании массива сечений поперечных стержней, исходя из параметров арматурных стержней и расположения их в составе конструкции. Проверка минимальной длины нахлестки для группы схематичных сеток, исходя из параметров арматурных стержней и условий работы сетки в составе конструкции. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции. Ассоциативные элементы оформления чертежа. В программе возможно применение ассоциативных выносок. Информация с выбранного объекта анализируется и в соответствии с принятым шаблоном формирует содержание выноски. В программе представлены следующие типы ассоциативных выносок: • Маркировка универсальная; • Выноска гребенчатая; • Выноска цепная; • Обозначение сеток; • Обозначение диаметра загиба; • Позиционирование деталей изделий; • Обозначение сварных соединений. ©ЗАО «Си. Софт»

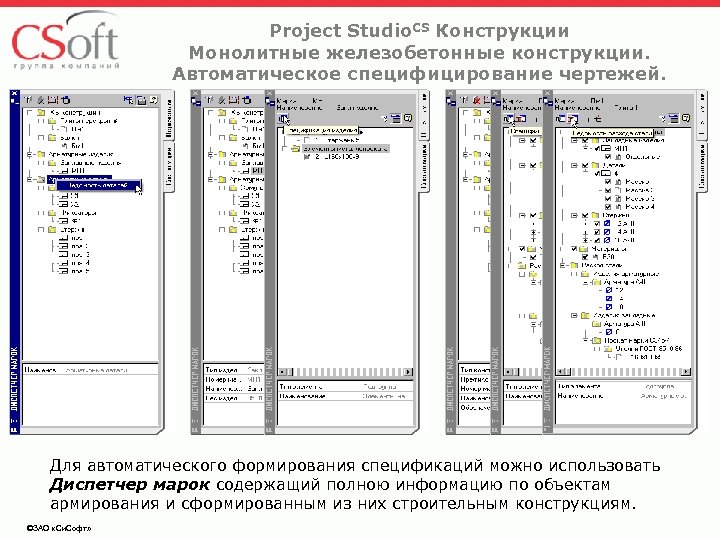

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Автоматическое специфицирование чертежей. Для автоматического формирования спецификаций можно использовать Диспетчер марок содержащий полною информацию по объектам армирования и сформированным из них строительным конструкциям. ©ЗАО «Си. Софт»

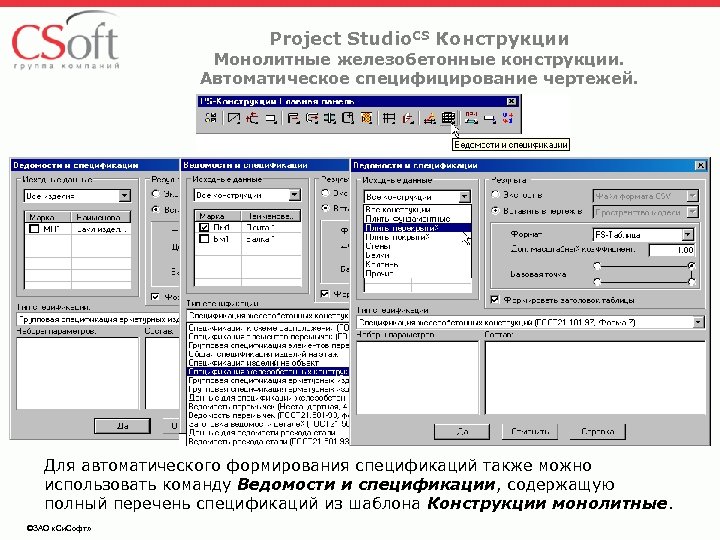

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Автоматическое специфицирование чертежей. Для автоматического формирования спецификаций также можно использовать команду Ведомости и спецификации, содержащую полный перечень спецификаций из шаблона Конструкции монолитные. ©ЗАО «Си. Софт»

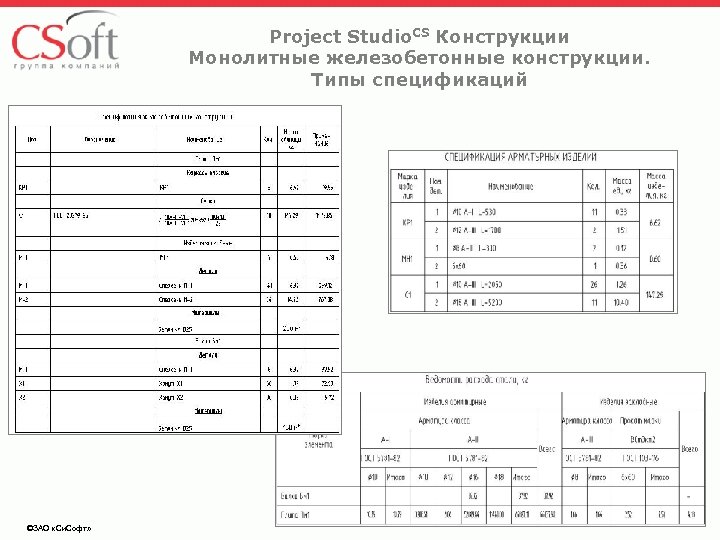

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Типы спецификаций ©ЗАО «Си. Софт»

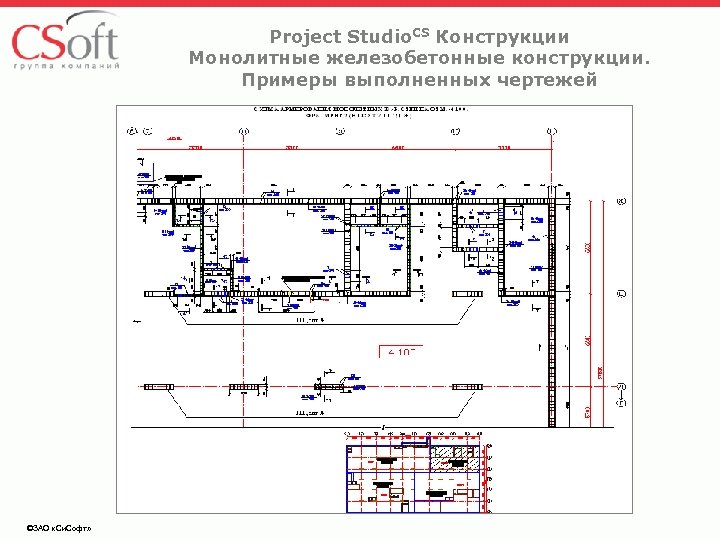

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Примеры выполненных чертежей ©ЗАО «Си. Софт»

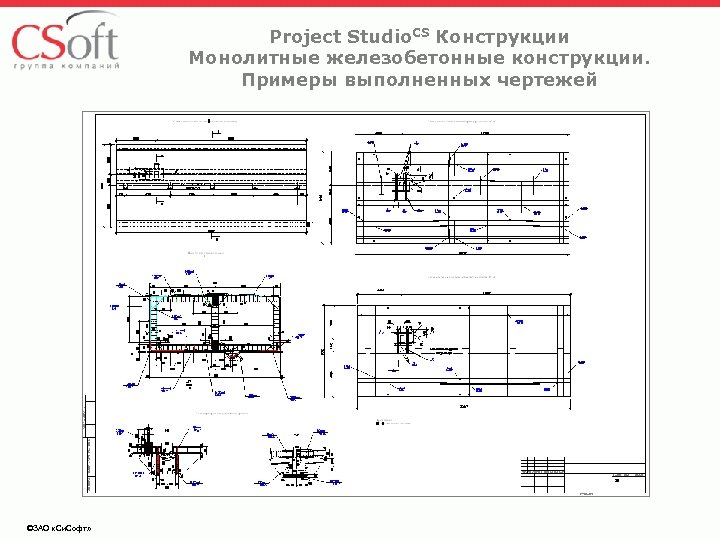

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Примеры выполненных чертежей ©ЗАО «Си. Софт»

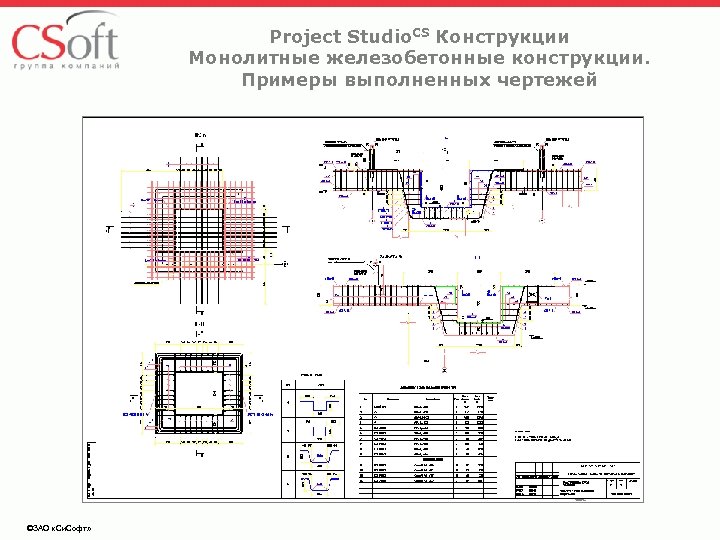

Project Studio. CS Конструкции Монолитные железобетонные конструкции. Примеры выполненных чертежей ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Монолитные железобетонные конструкции. Примеры выполненных чертежей ©ЗАО «Си. Софт»

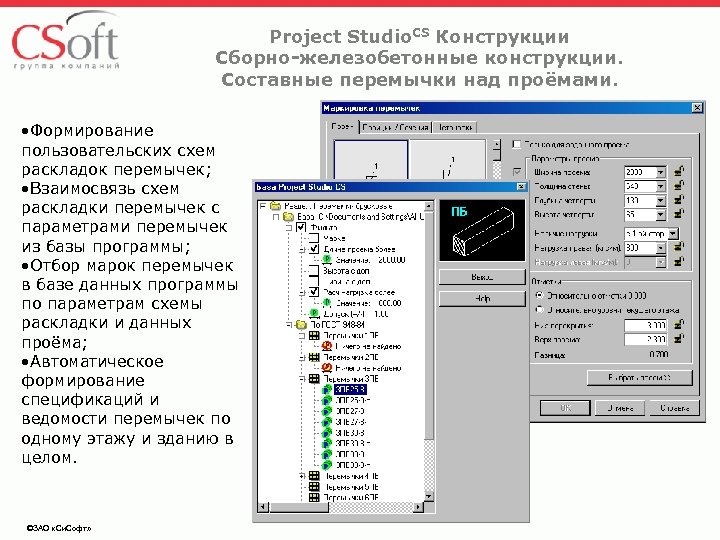

Project Studio. CS Конструкции Сборно-железобетонные конструкции. Составные перемычки над проёмами. • Формирование пользовательских схем раскладок перемычек; • Взаимосвязь схем раскладки перемычек с параметрами перемычек из базы программы; • Отбор марок перемычек в базе данных программы по параметрам схемы раскладки и данных проёма; • Автоматическое формирование спецификаций и ведомости перемычек по одному этажу и зданию в целом. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Сборно-железобетонные конструкции. Составные перемычки над проёмами. ©ЗАО «Си. Софт»

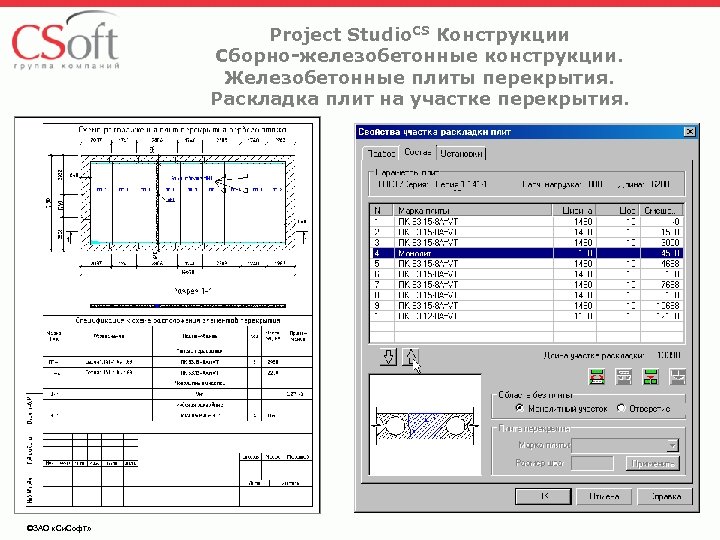

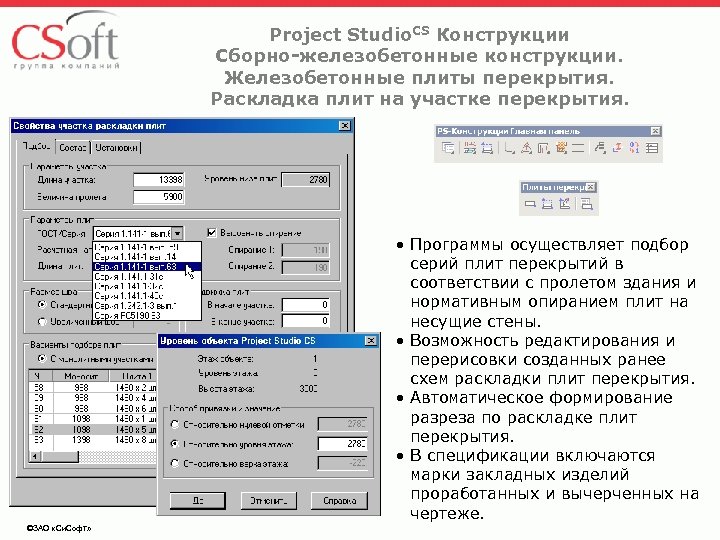

Project Studio. CS Конструкции Сборно-железобетонные конструкции. Железобетонные плиты перекрытия. Раскладка плит на участке перекрытия. • Программы осуществляет подбор серий плит перекрытий в соответствии с пролетом здания и нормативным опиранием плит на несущие стены. • Возможность редактирования и перерисовки созданных ранее схем раскладки плит перекрытия. • Автоматическое формирование разреза по раскладке плит перекрытия. • В спецификации включаются марки закладных изделий проработанных и вычерченных на чертеже. ©ЗАО «Си. Софт»
Project Studio. CS Конструкции Сборно-железобетонные конструкции. Железобетонные плиты перекрытия. Раскладка плит на участке перекрытия. ©ЗАО «Си. Софт»
СПАСИБО ! ЗАО «Си. Софт» (CSoft) Москва, 121351, Молодогвардейская ул. , д. 46, корп. 2 Тел. : (495) 913 22 22 Факс: (495) 913 22 21 www. csoft. ru
