ЛЕСТНИЦЫ ЛЕСТНИЦЫ. Общая характеристика • это конструктивный

ЛЕСТНИЦЫ

ЛЕСТНИЦЫ. Общая характеристика • это конструктивный элемент здания, • служит для сообщения между этажами.

Типы лестниц • основные - для сообщения между этажами; пожарные • аварийные - металлические; - с уклоном; - снаружи здания: по периметру или на лоджиях; - на аварийные лестницы есть выход с каждого этажа; • пожарные - металлические; - вертикальные; - снаружи здания; - для подъема на крышу здания; • служебные аварийные - металлические, - для обслуживания технологическго оборудования.

ЭЛЕМЕНТЫ ОСНОВНЫХ ЛЕСТНИЦ: ПЛОЩАДКИ поэтажные и междуэтажные - горизонтальные элементы; МАРШИ –- наклонные элементы Помещения, где расположены лестницы, называются лестничными клетками.

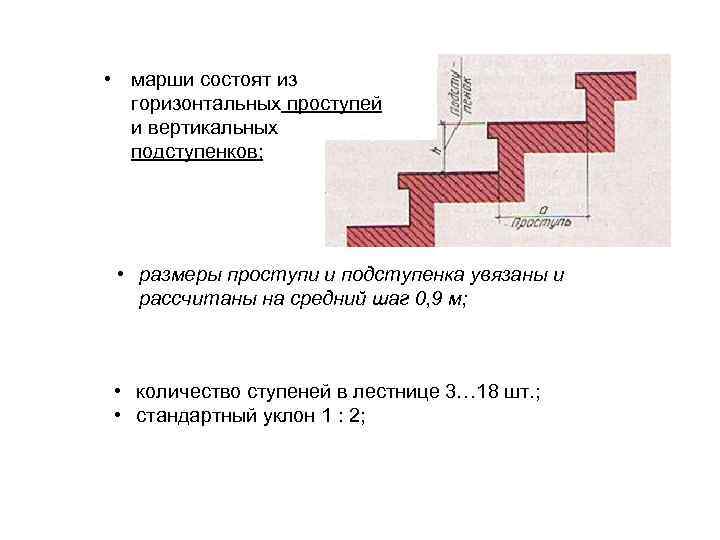

• марши состоят из горизонтальных проступей и вертикальных подступенков; • размеры проступи и подступенка увязаны и рассчитаны на средний шаг 0, 9 м; • количество ступеней в лестнице 3… 18 шт. ; • стандартный уклон 1 : 2;

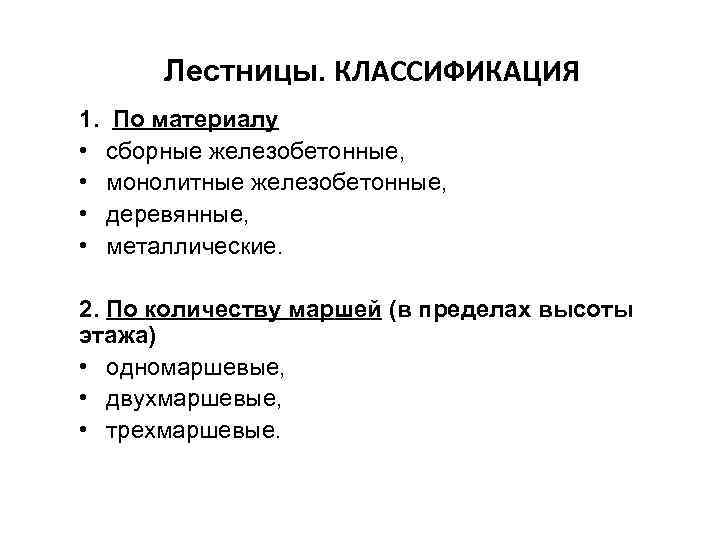

Лестницы. КЛАССИФИКАЦИЯ 1. По материалу • сборные железобетонные, • монолитные железобетонные, • деревянные, • металлические. 2. По количеству маршей (в пределах высоты этажа) • одномаршевые, • двухмаршевые, • трехмаршевые.

Рис. Типы лестниц

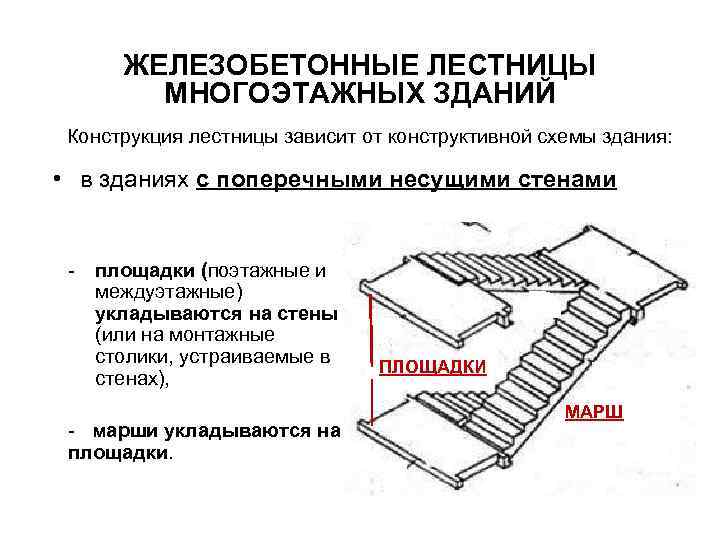

ЖЕЛЕЗОБЕТОННЫЕ ЛЕСТНИЦЫ МНОГОЭТАЖНЫХ ЗДАНИЙ Конструкция лестницы зависит от конструктивной схемы здания: • в зданиях с поперечными несущими стенами - площадки (поэтажные и междуэтажные) укладываются на стены (или на монтажные столики, устраиваемые в ПЛОЩАДКИ стенах), МАРШ - марши укладываются на площадки.

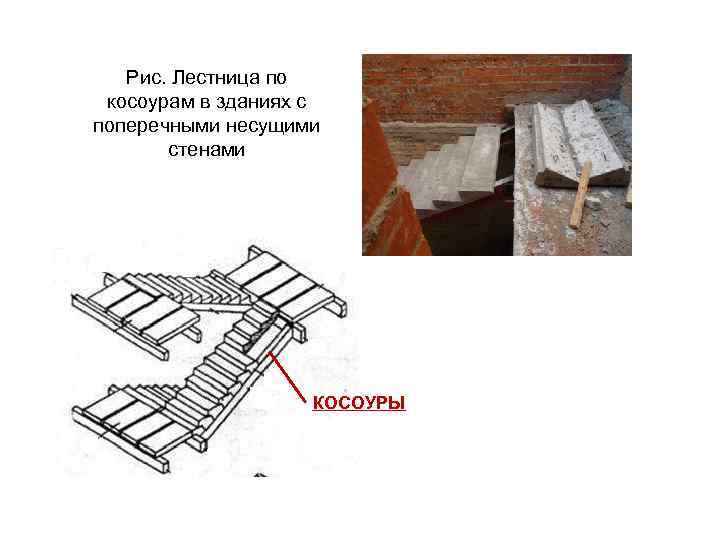

Рис. Лестница по косоурам в зданиях с поперечными несущими стенами КОСОУРЫ

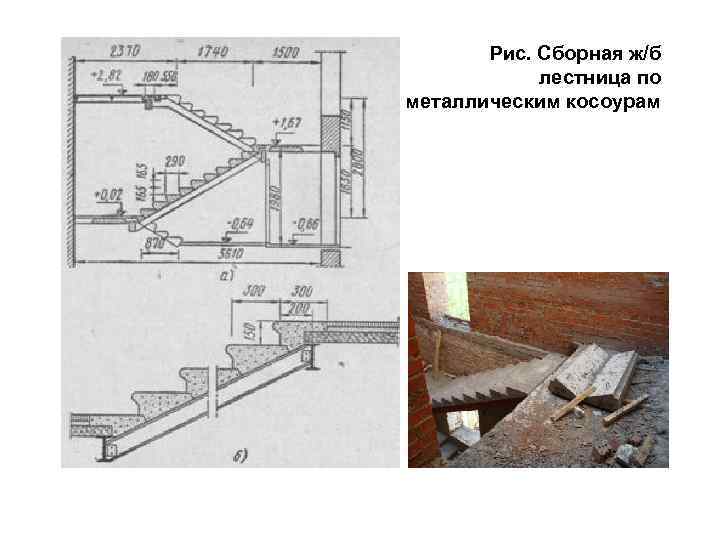

Рис. Сборная ж/б лестница по металлическим косоурам

Рис. Элементы сборной ж/б лестницы по ж/б косоурам СТУПЕНИ 1 - подкосоурная балка; 2 – косоур; 4 – плита лестничной площадки; 5 – нижняя фризовая ступень; 6 – рядовая ступень; 7 - верхняя фризовая ступень; Ж/Б КОСОУР

• в зданиях с продольными несущими стенами устраивают марши с полуплощадками

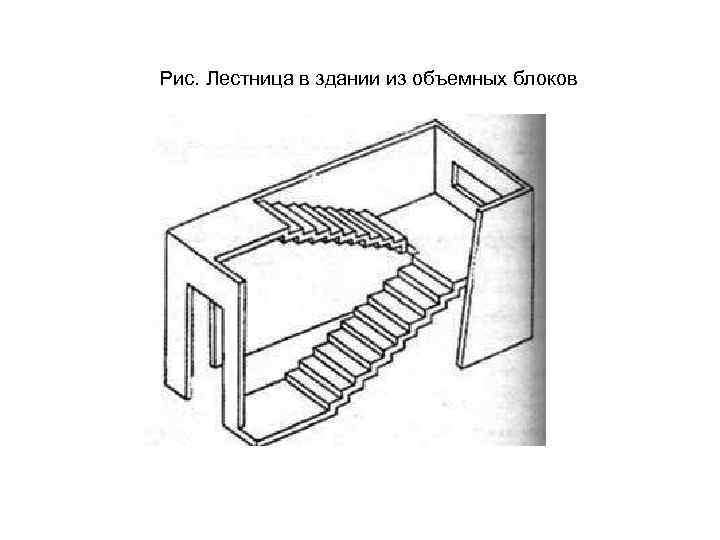

Рис. Лестница в здании из объемных блоков

Лестницы. ХАРАКТЕРИСТИКИ 1. Высота марша hм зависит от высоты этажа (унифицированная высота этажа в жилых зданиях может быть 2, 8 м; 3, 0 м; 3, 3 м): • hм = hэт/2; 2. Маркировка марша: • ЛМ 30 – 11, где 30 – высота этажа (3, 0 м), 11 – половина ширины лестничной клетки (1, 1 м). 3. Маркировка площадки: • ЛП 22 -15, где 22 – ширина лестничной клетки (2, 2 м), 15 – ширина площадки (1, 5 м).

4. Наибольший уклон и наименьшая ширина маршей жилых зданий определена в СНи. П 31 -01 -2003 «Здания жилые многоквартирные» . 5. Между смежными маршами предусмотрен (технологический) зазор не менее 100 мм и устроено перильное ограждение высотой 90… 95 см. 6. Лестничная клетка должна иметь естественное освещение. Рис. Перильное ограждение лестниц

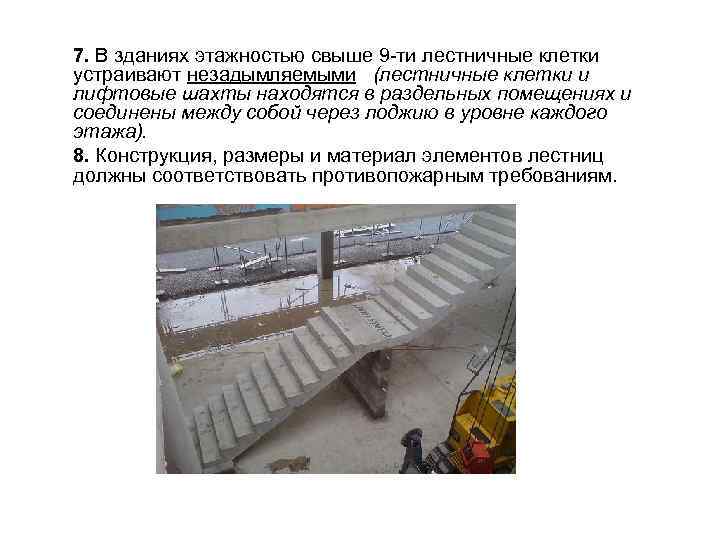

7. В зданиях этажностью свыше 9 -ти лестничные клетки устраивают незадымляемыми (лестничные клетки и лифтовые шахты находятся в раздельных помещениях и соединены между собой через лоджию в уровне каждого этажа). 8. Конструкция, размеры и материал элементов лестниц должны соответствовать противопожарным требованиям.

Рис. Графическое построение лестниц

Рис. Лестницы

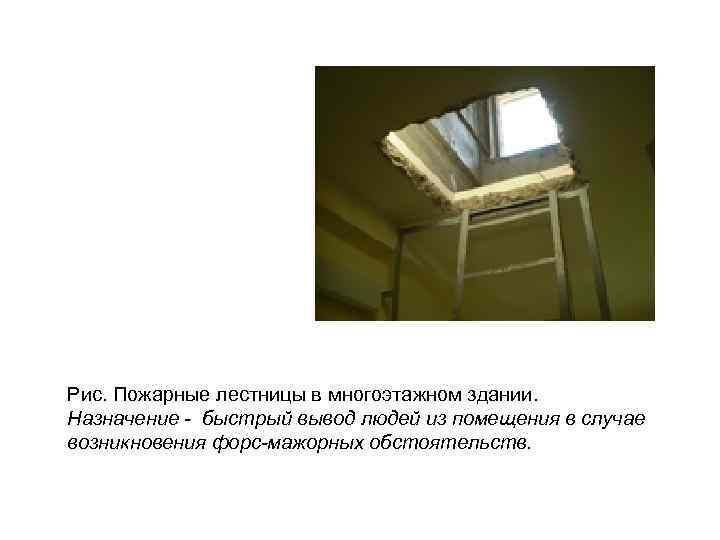

Рис. Пожарные лестницы в многоэтажном здании. Назначение - быстрый вывод людей из помещения в случае возникновения форс-мажорных обстоятельств.

НАРУЖНЫЕ ВХОДНЫЕ ЛЕСТНИЦЫ • средство художественного образа здания; • осуществляют связь архитектурного объема и ландшафта; • направляют движение;

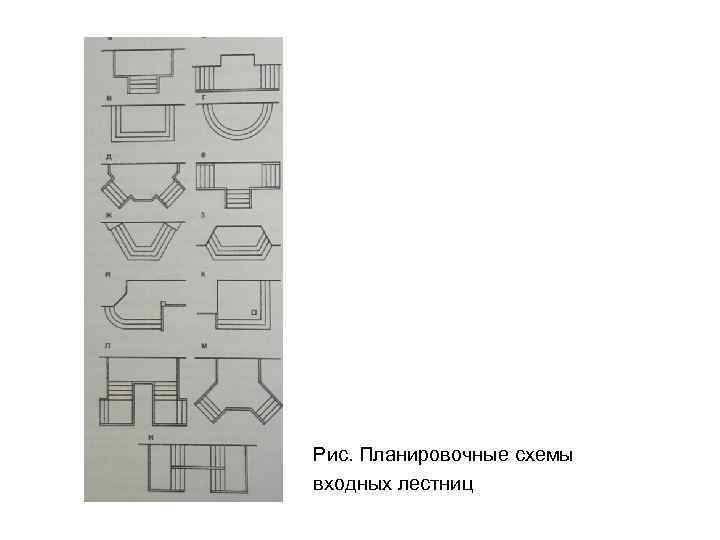

Рис. Планировочные схемы входных лестниц

Рис. Конструктивные решения входных лестниц б) бетонные; г) ж/б на стальных косоурах 1 – уплотненный грунт; 2 – щебень; 7 – бетон; 8 – бетонная ступень; 9 – плита ж/б; 10 – фундамент ж/б; 13 – стальной косоур; 14 – ж/б ступень; 15 – верхняя фризовая ж/б ступень; 16 - асфальтобетон.
