Лестницы и лестничные пролеты Выполнил студент гр 5

Лестницы и лестничные пролеты. Выполнил студент гр. 5 -50 -5, ИС Салтыков А. А.

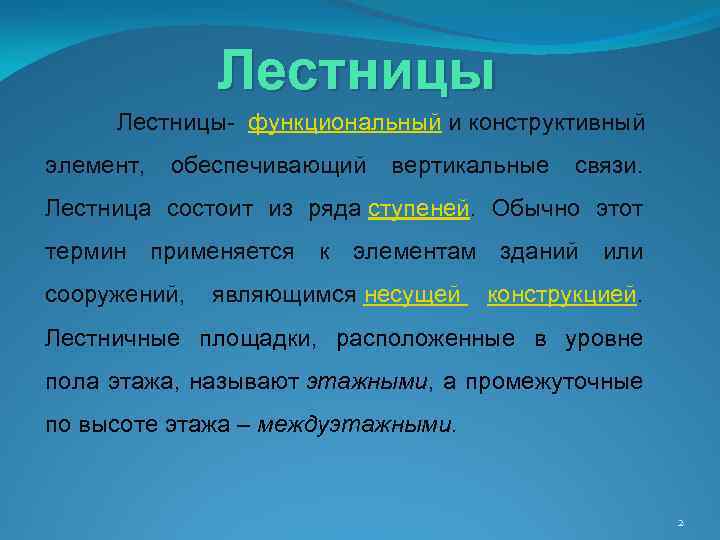

Лестницы- функциональный и конструктивный элемент, обеспечивающий вертикальные связи. Лестница состоит из ряда ступеней. Обычно этот термин применяется к элементам зданий или сооружений, являющимся несущей конструкцией. Лестничные площадки, расположенные в уровне пола этажа, называют этажными, а промежуточные по высоте этажа – междуэтажными. 2

Классификация лестниц: по назначению: основные - для повседневного сообщения между этажами; вспомогательные - для связи с подвалом или чердаком; служебные - для обслуживающего персонала столовых, магазинов и других общественных зданий; аварийные - для эвакуации из здания; пожарные, обеспечивающие выход на крышу; входные - для входа в здание или отдельное помещение; по числу маршей: одномаршевые, двухмаршевые, трёхмаршевые. В современных зданиях чаще всего используют двухмаршевые лестницы; по условиям пожарной безопасности: не защищенные от огня и дыма; защищённые от огня и дыма, т. е. размещённые в изолированных лестничных клетках (помещениях); незадымляемые, т. е. связанные с помещениями многоэтажных зданий через балкон или лоджию. 3

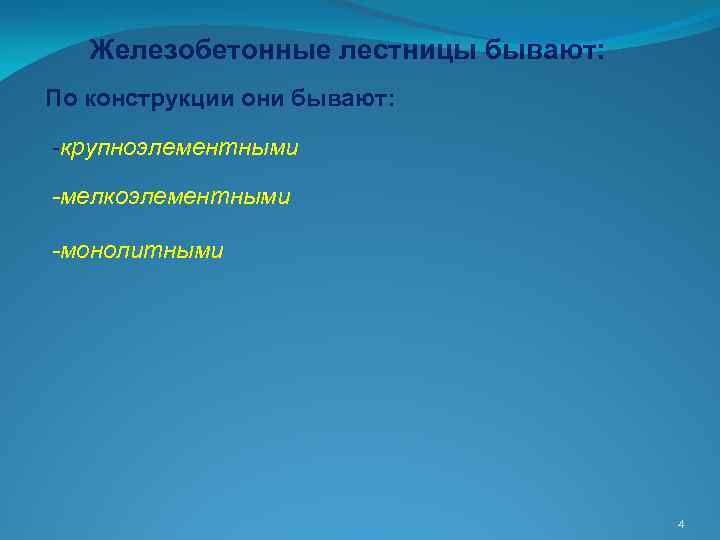

Железобетонные лестницы бывают: По конструкции они бывают: -крупноэлементными -мелкоэлементными -монолитными 4

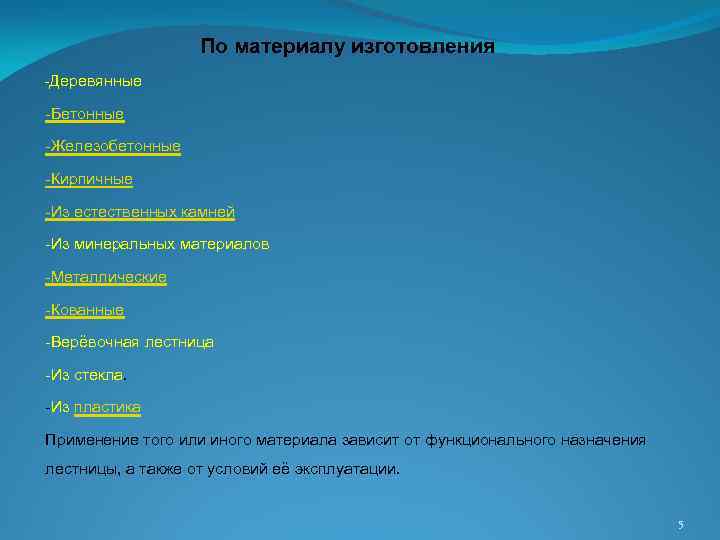

По материалу изготовления -Деревянные -Бетонные -Железобетонные -Кирпичные -Из естественных камней -Из минеральных материалов -Металлические -Кованные -Верёвочная лестница -Из стекла. -Из пластика Применение того или иного материала зависит от функционального назначения лестницы, а также от условий её эксплуатации. 5

Требования к лестницам: Пожарная безопасность, обеспечивается устройством основных элементов из огнеупорных материалов и размещают в лестничной клетке из конструкций, которые не горят. Лестничные клетки должны совмещаться с чердаком, плоской кровлей и подвальным этажом. В домах до 5 этажей с верхней площадки лестничной клетки устраивается металлическая лестница, которая крепится наглухо и ведет на чердак. Для того, чтобы выйти на чердак, в чердачном перекрытии устраивается люк размером 600 х800 мм. Лестница бывает откидной на стойках или подвесной на скобах. В доме 6 ти и более этажей на чердак ведет дополнительный лестничный марш основных лестниц. Выход оформляется в виде дверного проема высотой не менее 1600 мм. Двери и крышку люка обивают жестью. 6

-Пропускная способность лестницы зависит от ширины и наклона: итоговая ширина лестничных маршей, дверей и путей эвакуации назначаются в размере 60 см на 100 человек самого населенного этажа, кроме первого. Минимальная ширина внутриквартирных лестниц - 80 см, наклон допускается 1: 1, 1; в двухэтажном здании межэтажные лестницы имеют минимальную ширину 90 см, уклон не более 1: 1, 5. В трех-пятиэтажных и более этажных домах минимальная ширина лестницы 105 см, уклон не больше чем 1: 1, 75. Максимальная ширина лестницы 240 см. Вспомогательные лестницы имеют уклон 1: 1, 25. Ширина площадки лестниц должна быть не меньше ширины лестничного марша. Ограждения марша должно иметь высоту 90 -95 см. 7

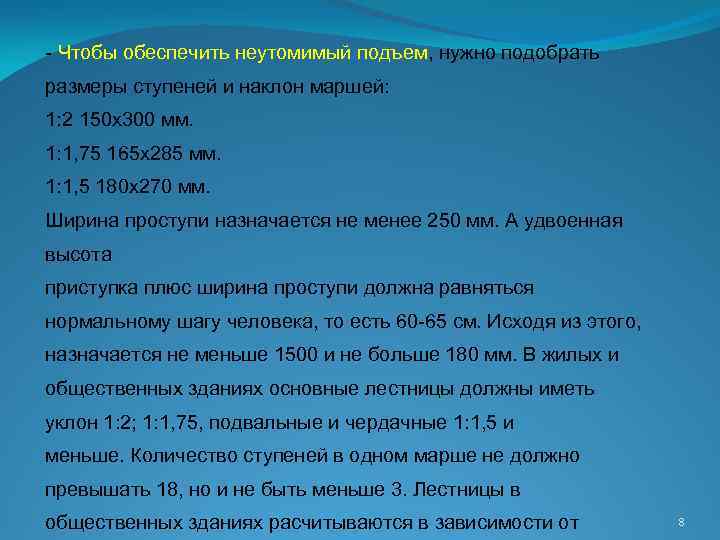

- Чтобы обеспечить неутомимый подъем, нужно подобрать размеры ступеней и наклон маршей: 1: 2 150 х300 мм. 1: 1, 75 165 х285 мм. 1: 1, 5 180 х270 мм. Ширина проступи назначается не менее 250 мм. А удвоенная высота приступка плюс ширина проступи должна равняться нормальному шагу человека, то есть 60 -65 см. Исходя из этого, назначается не меньше 1500 и не больше 180 мм. В жилых и общественных зданиях основные лестницы должны иметь уклон 1: 2; 1: 1, 75, подвальные и чердачные 1: 1, 5 и меньше. Количество ступеней в одном марше не должно превышать 18, но и не быть меньше 3. Лестницы в общественных зданиях расчитываются в зависимости от 8

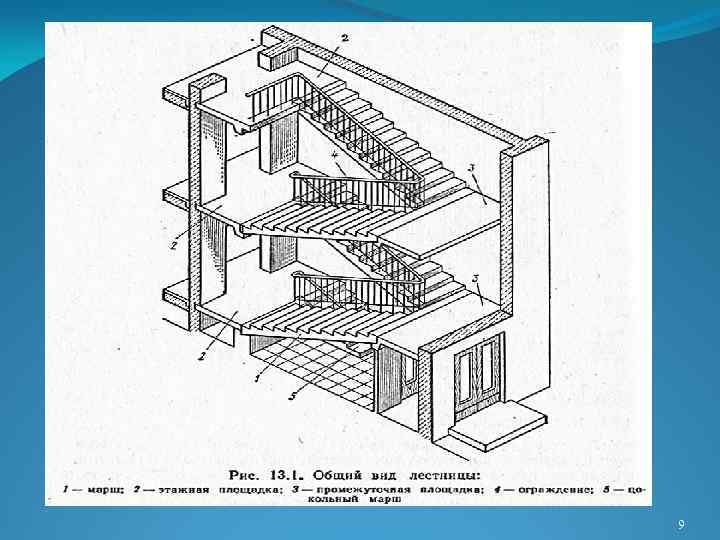

9

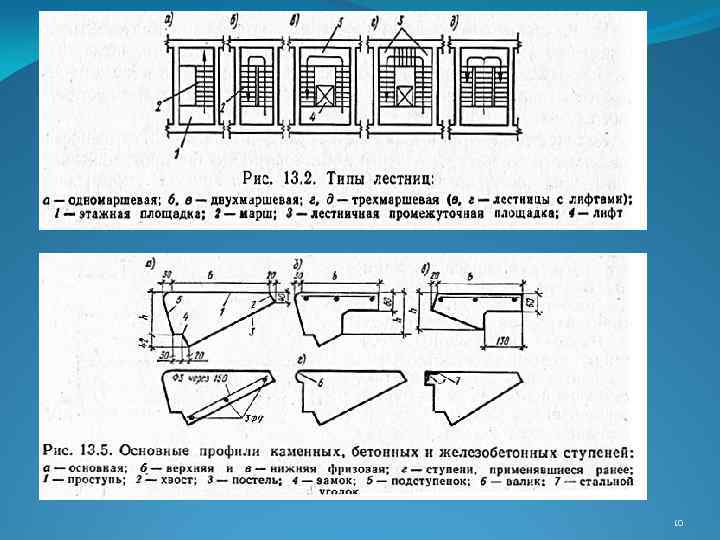

10

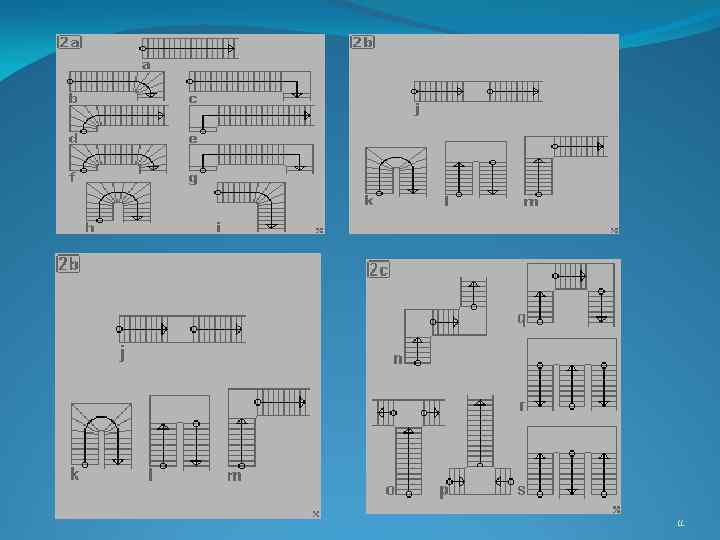

11

12

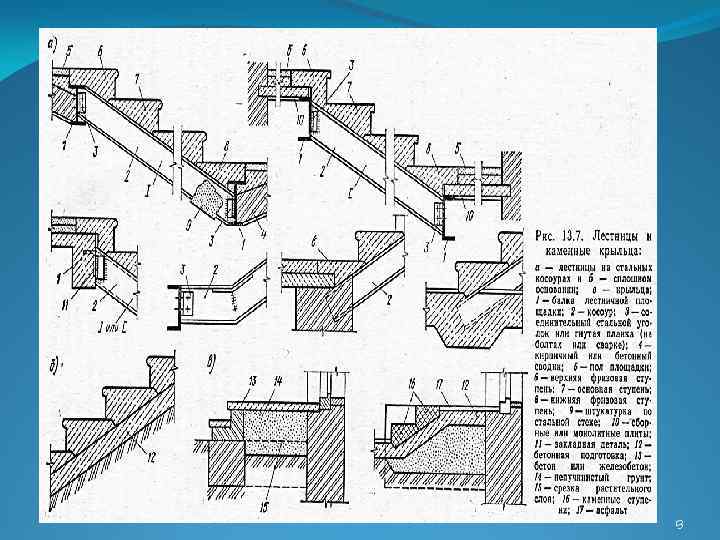

13

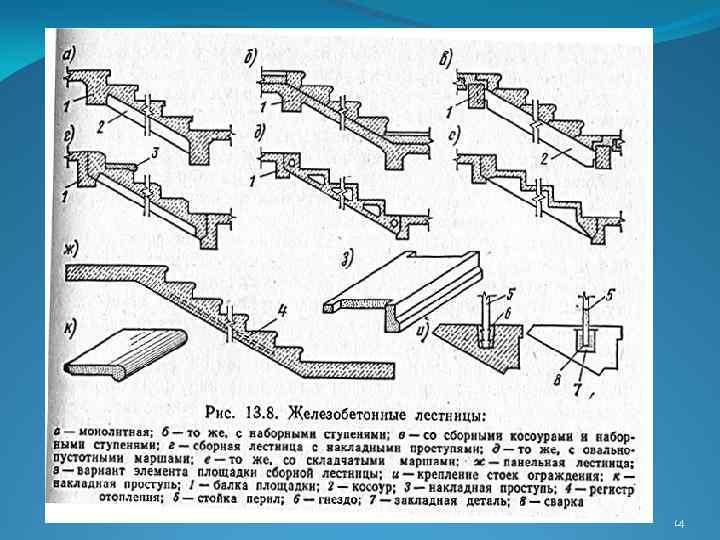

14

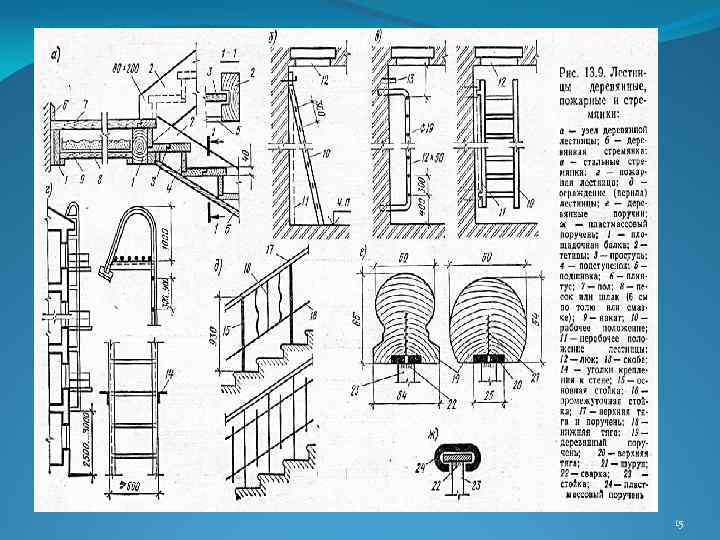

15

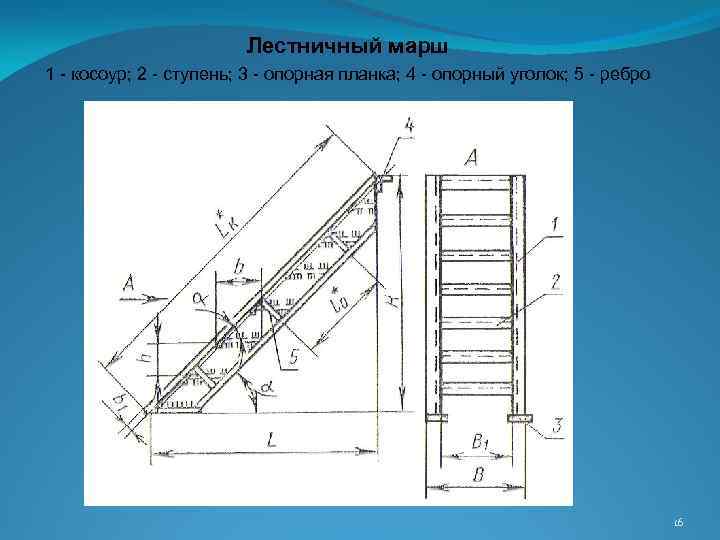

Лестничный марш 1 - косоур; 2 - ступень; 3 - опорная планка; 4 - опорный уголок; 5 - ребро 16

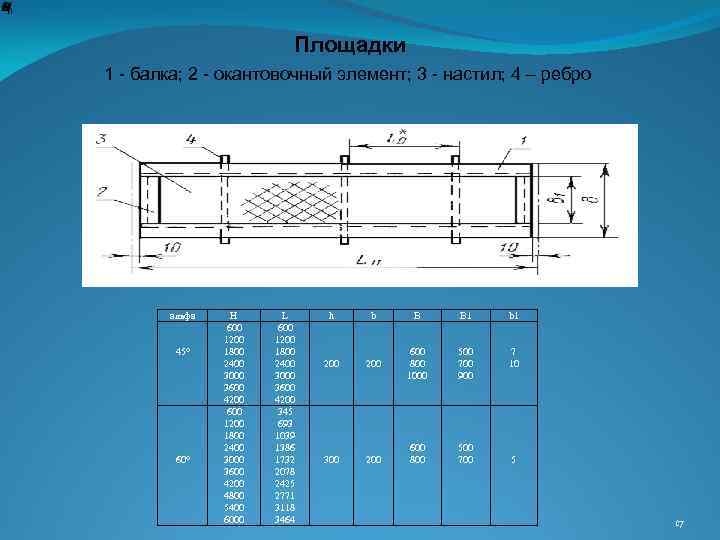

Площадки 1 - балка; 2 - окантовочный элемент; 3 - настил; 4 – ребро альфа 45° 60° H 600 1200 1800 2400 3000 3600 4200 4800 5400 6000 L 600 1200 1800 2400 3000 3600 4200 345 693 1039 1386 1732 2078 2425 2771 3118 3464 h b B B 1 b 1 200 600 800 1000 500 700 900 7 10 300 200 600 800 500 700 5 17

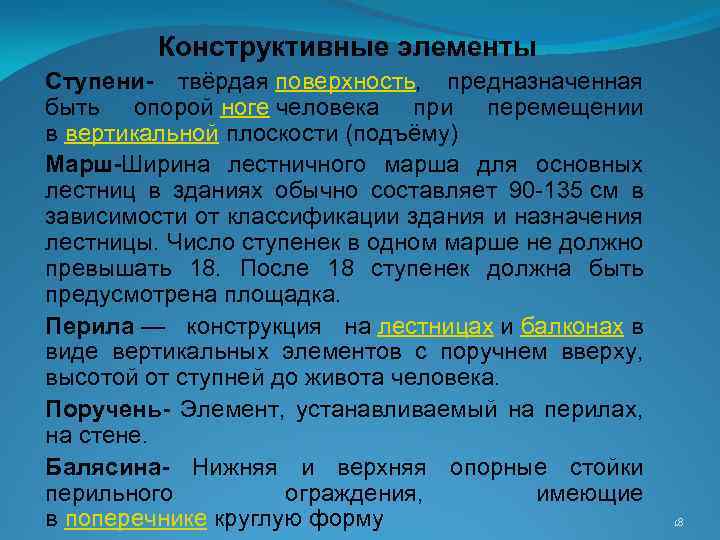

Конструктивные элементы Ступени- твёрдая поверхность, предназначенная быть опорой ноге человека при перемещении в вертикальной плоскости (подъёму) Марш-Ширина лестничного марша для основных лестниц в зданиях обычно составляет 90 -135 см в зависимости от классификации здания и назначения лестницы. Число ступенек в одном марше не должно превышать 18. После 18 ступенек должна быть предусмотрена площадка. Перила — конструкция на лестницах и балконах в виде вертикальных элементов с поручнем вверху, высотой от ступней до живота человека. Поручень- Элемент, устанавливаемый на перилах, на стене. Балясина- Нижняя и верхняя опорные стойки перильного ограждения, имеющие в поперечнике круглую форму 18

Требования предъявляемые при эксплуатации лестниц 19
