Лестницы Архитектура и пандусы Лекция 11 Покрытия

Лестницы Архитектура и пандусы Лекция 11 Покрытия

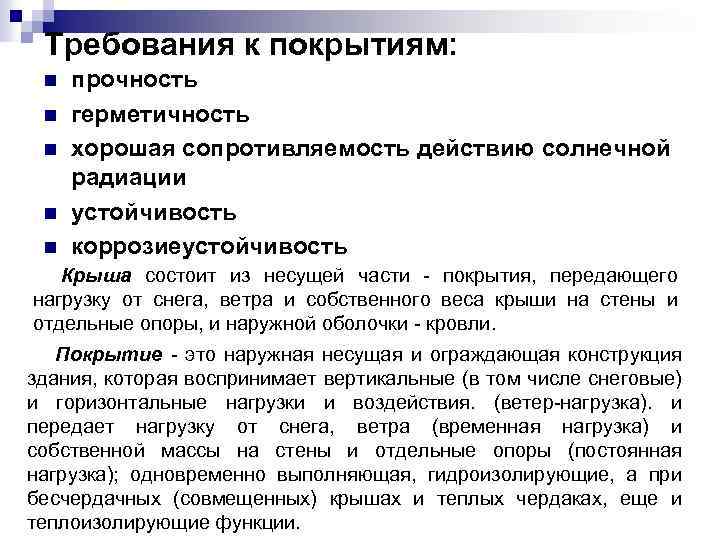

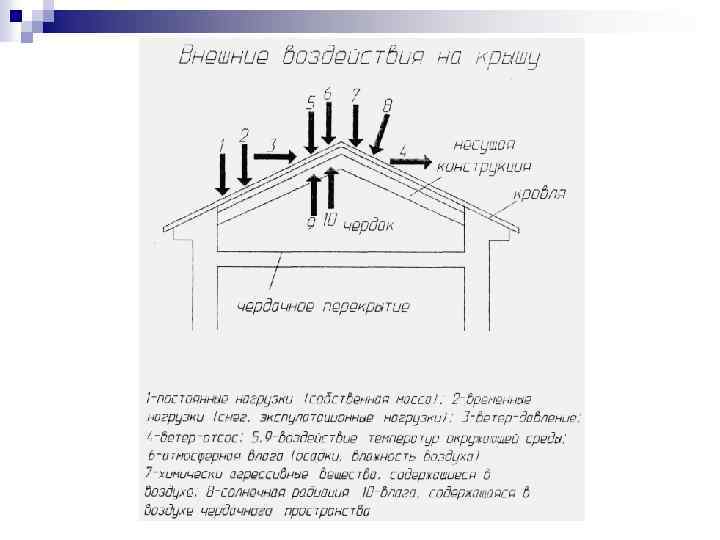

Требования к покрытиям: n n n прочность герметичность хорошая сопротивляемость действию солнечной радиации устойчивость коррозиеустойчивость Крыша состоит из несущей части - покрытия, передающего нагрузку от снега, ветра и собственного веса крыши на стены и отдельные опоры, и наружной оболочки - кровли. Покрытие - это наружная несущая и ограждающая конструкция здания, которая воспринимает вертикальные (в том числе снеговые) и горизонтальные нагрузки и воздействия. (ветер-нагрузка). и передает нагрузку от снега, ветра (временная нагрузка) и собственной массы на стены и отдельные опоры (постоянная нагрузка); одновременно выполняющая, гидроизолирующие, а при бесчердачных (совмещенных) крышах и теплых чердаках, еще и теплоизолирующие функции.

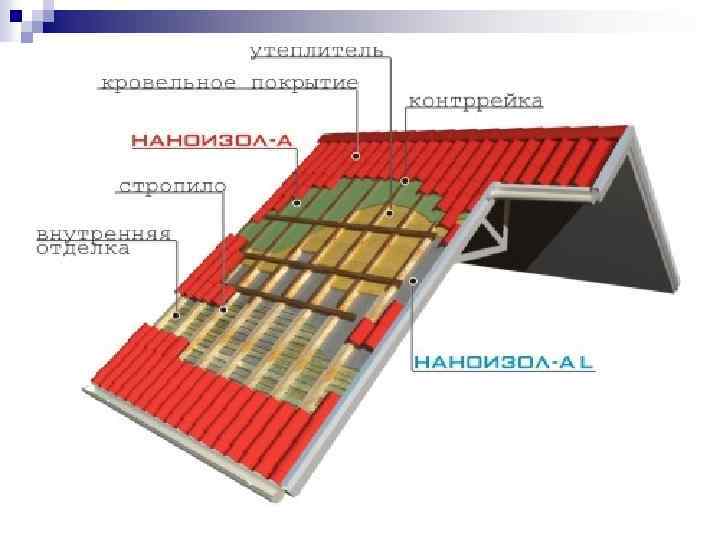

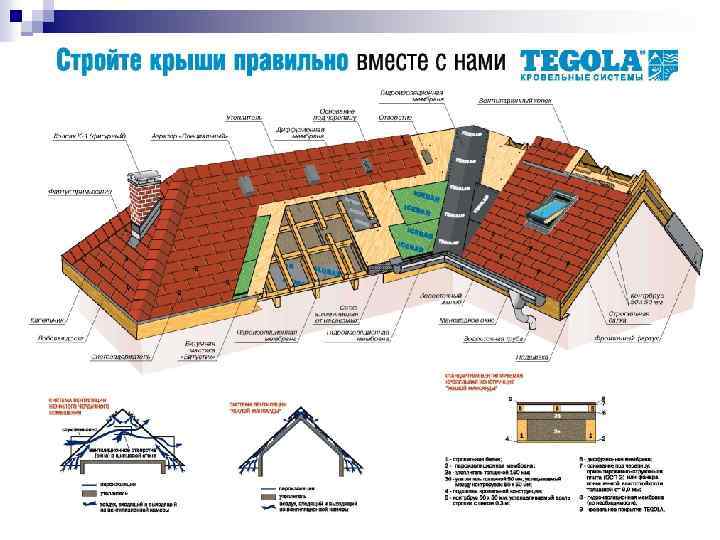

Кровля - это верхний элемент крыши (покрытия), предохраняющий здание от проникновения атмосферных осадков. Кровля состоит из собственно кровли (самой верхней водонепроницаемой оболочки), основания под кровлю в виде обрешетки из деревянных брусков и дощатого настила или цементного (асфальтового) слоя по железобетонной основе. Чердак - это пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа. Этаж мансардный (мансарда) - этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1, 5 м от уровня пола мансардного этажа.

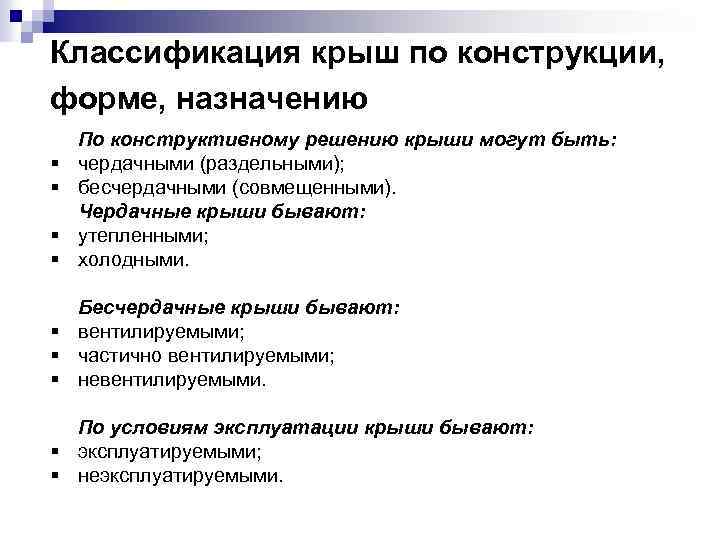

Классификация крыш по конструкции, форме, назначению § § По конструктивному решению крыши могут быть: чердачными (раздельными); бесчердачными (совмещенными). Чердачные крыши бывают: утепленными; холодными. Бесчердачные крыши бывают: § вентилируемыми; § частично вентилируемыми; § невентилируемыми. По условиям эксплуатации крыши бывают: § эксплуатируемыми; § неэксплуатируемыми.

Основные формы скатных крыш Рис. Формы скатных крыш: а – односкатная, б – двускатная, в – четырехскатная (вальмовая), г – шатровая, д – многоскатные, 1 – шипец, 2 – конек, 3 – скат, 4 – вальм, 5 – ребро, 6 - ендова

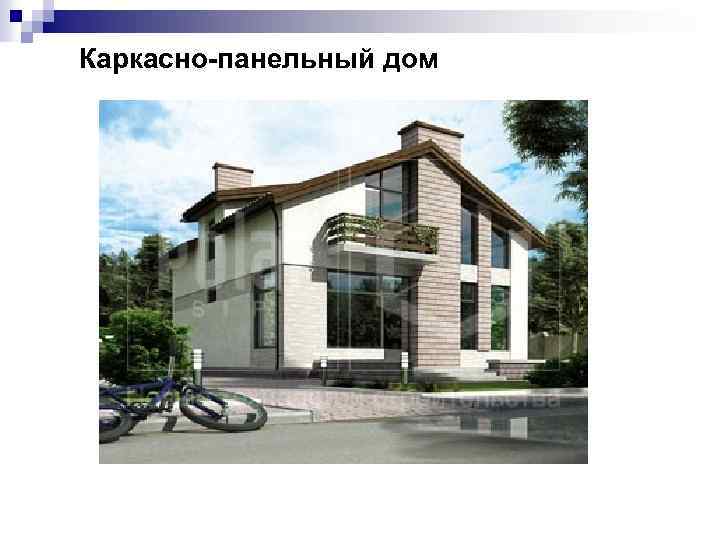

Каркасно панельный дом

Каркасное здание

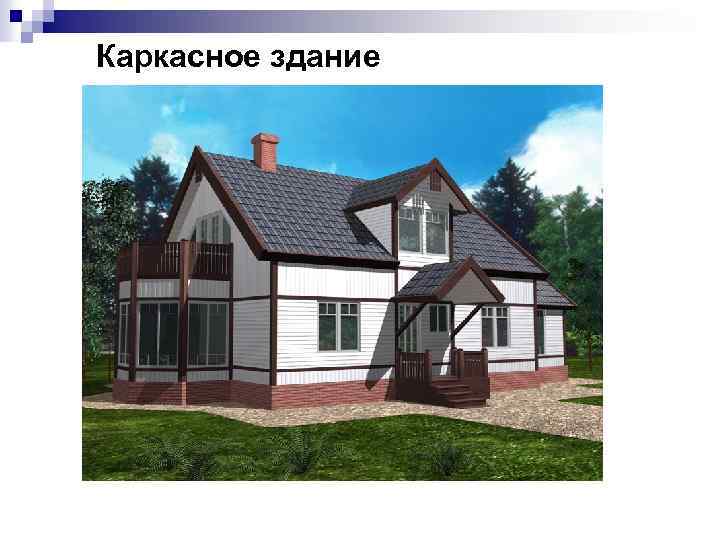

Каркасное здание

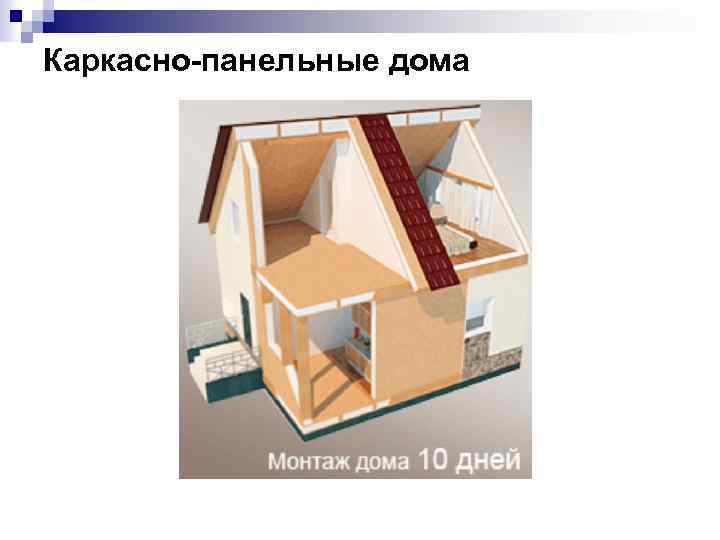

Каркасно панельные дома

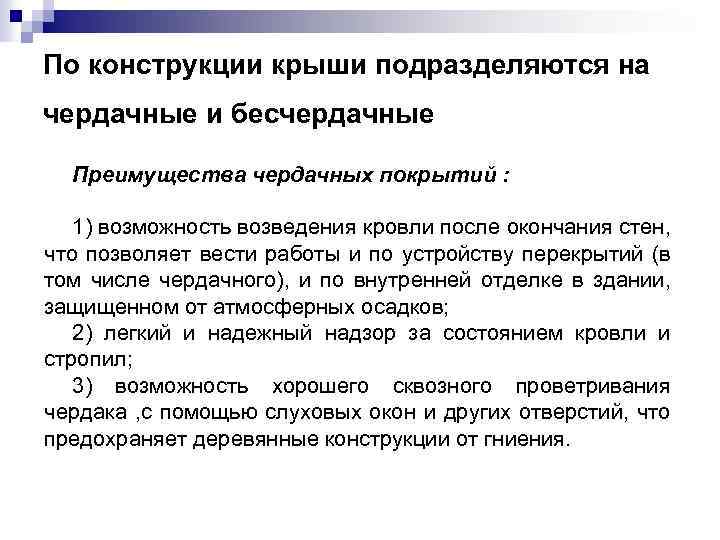

По конструкции крыши подразделяются на чердачные и бесчердачные Преимущества чердачных покрытий : 1) возможность возведения кровли после окончания стен, что позволяет вести работы и по устройству перекрытий (в том числе чердачного), и по внутренней отделке в здании, защищенном от атмосферных осадков; 2) легкий и надежный надзор за состоянием кровли и стропил; 3) возможность хорошего сквозного проветривания чердака , с помощью слуховых окон и других отверстий, что предохраняет деревянные конструкции от гниения.

Пожарные требования к чердакам: 1) габарит чердака должен допускать возможность беспрепятственного прохода по нему. Для этого наименьшая высота его в месте прохода должна быть 1, 6 - 1, 8 м. При наличии выступающих над полом коробов и труб над ними должны быть сделаны переходы с лестницами; 2) чердак должен быть разделён на отсеки брандмауэрами; 3) в каждом отсеке между двумя брандмауэрами должно быть не менее двух выходов на лестницы, из которых одна может быть пожарная; 4) слуховые окна во время пожара служат для выхода на крышу; поэтому слуховые окна должны иметь приставные стационарные лестницы; 5) если часть чердака в каменных зданиях используется под жильё (в мансардах), то эти помещения должны быть отделены от чердачных огнестойкими и полуогнестойкими перегородками.

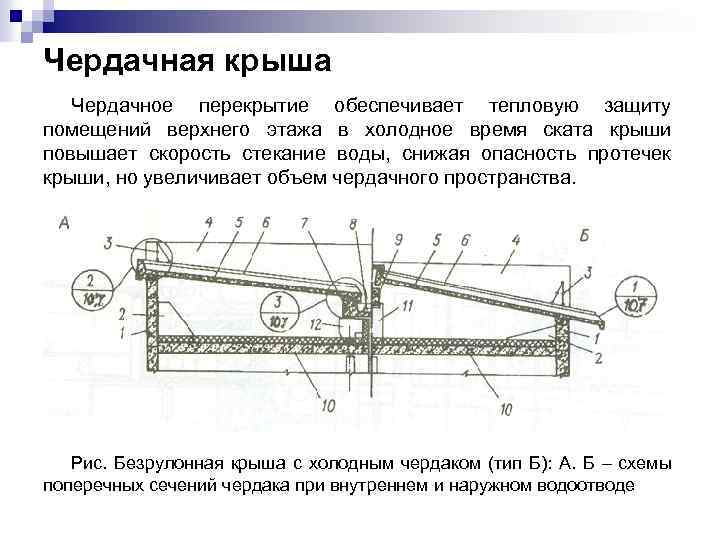

Чердачная крыша Чердачное перекрытие обеспечивает тепловую защиту помещений верхнего этажа в холодное время ската крыши повышает скорость стекание воды, снижая опасность протечек крыши, но увеличивает объем чердачного пространства. Рис. Безрулонная крыша с холодным чердаком (тип Б): А. Б – схемы поперечных сечений чердака при внутреннем и наружном водоотводе

Бесчердачная крыша - основной тип покрытия в малоэтажных массовых общественных зданиях. Бесчердачные крыши подразделяются на: § невентилируемые; § частично вентилируемые; § вентилируемые наружным воздухом. Невентилируемые крыши применяют в тех случаях, когда исключается накопление влаги в покрытии в период эксплуатации. Такие покрытия могут выполняться с теплоизоляцией, совмещенной с несущей конструкцией. Частично вентилируемые крыши имеют в материале панели каналы, расположенные в верхней толще панели. Вентилируемые крыши имеют сплошные воздушные прослойки, осушающие покрытие зимой и предохраняющие его от перегрева солнечными лучами летом. Бесчердачные крыши могут быть холодными (над неотапливаемыми строениями) и теплыми (над отапливаемыми зданиями).

Бесчердачные невентилируемая крыша

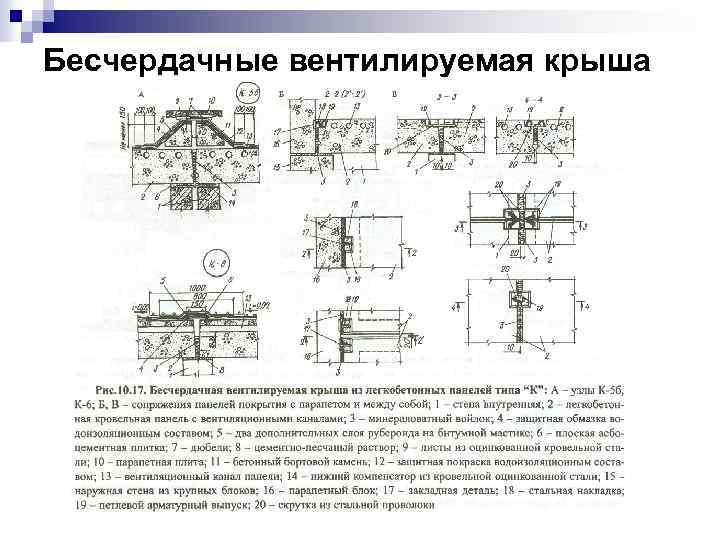

Бесчердачные вентилируемая крыша

Основные типы мансардных этажей: n мансардный этаж с формированием отдельного этажа в одном уровне; n мансардный этаж с двухуровневым развитием; n мансардный этаж с пространственной организацией антресольного этажа при двухуровневом развитии верхнего этажа здания-основы. Назначение мансарды – увеличение жилой площади за счет использования чердачного помещения.

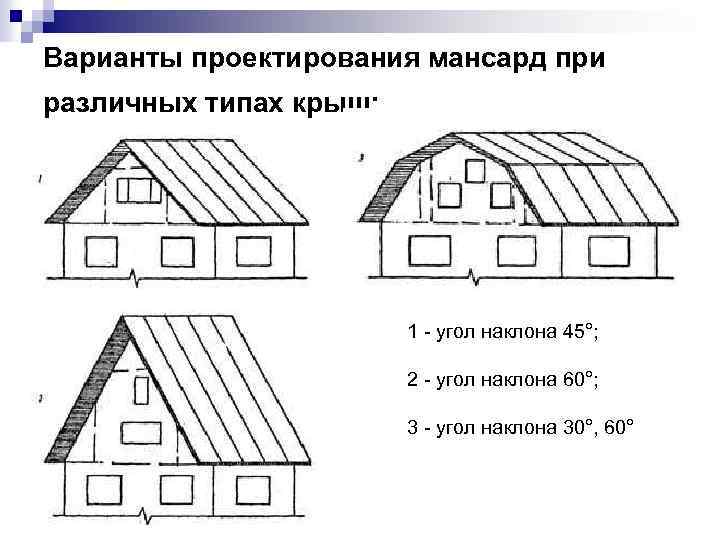

Варианты проектирования мансард при различных типах крыш: 1 - угол наклона 45°; 2 - угол наклона 60°; 3 - угол наклона 30°, 60°

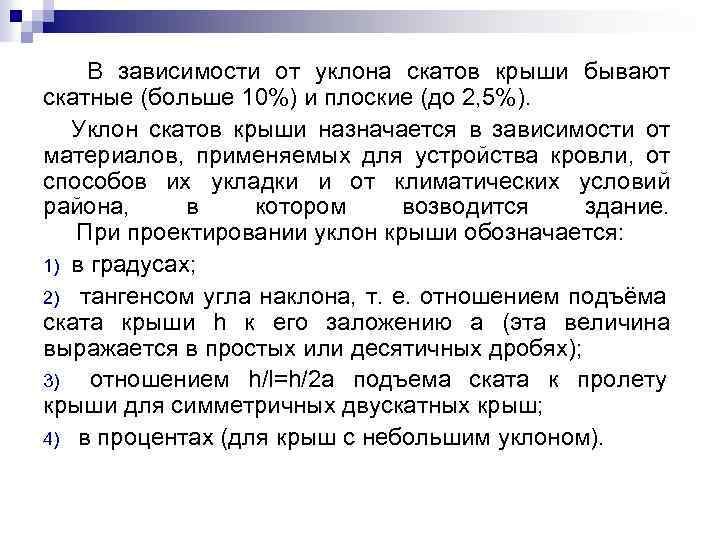

В зависимости от уклона скатов крыши бывают скатные (больше 10%) и плоские (до 2, 5%). Уклон скатов крыши назначается в зависимости от материалов, применяемых для устройства кровли, от способов их укладки и от климатических условий района, в котором возводится здание. При проектировании уклон крыши обозначается: 1) в градусах; 2) тангенсом угла наклона, т. е. отношением подъёма ската крыши h к его заложению а (эта величина выражается в простых или десятичных дробях); 3) отношением h/l=h/2 a подъема ската к пролету крыши для симметричных двускатных крыш; 4) в процентах (для крыш с небольшим уклоном).

По назначению различают эксплуатируемые и неэксплуатируемые крыши Эксплуатируемые крыши могут применяться для организации пешеходных зон, летних кафе, автостоянок, садов и т. п. Причем, создание садов на крышах-террасах, из-за дефицита озелененных территорий в уровне земли, становятся важным композиционнопространственным компонентом не только объемнопланировочной, но и градостроительной структуры. Типы эксплуатируемых крыш По функциональному назначению можно выделить несколько типов эксплуатируемых крыш: n покрытие с ограниченной возможностью для ходьбы (гравийная засыпка), n пешеходное покрытие, n 'зеленая кровля' или крыша-сад, n покрытие пригодное для движения транспорта и устройства автостоянок.

Эксплуатируемая крыша с теплым чердаком Рис. Эксплуатируемая крыша с теплым чердаком: А схема плана; Б детали конструкции кры ши; в. в. водосточная воронка; л. к. лестничная клетка; 1 сборные железобетонные плиты пола 490 x 50 мм; 2 гидроизоляционный ковер; 3 армированная стяжка из цементно песчаного раствора; 4 один слой рубероида насухо; 5 утеплитель; 6 два слоя рубероида на горячей битумной мастике (пароизо ляция); 7 выравнивающая стяжка из цементно песчаного раствора; 8 железобетонная плита покрытия; 9 мелкий гравий (фракции 5 8 мм) по горячей битумной мастике по уклону; 10 защитный асфальтовый слой 20 нм; 11 бетонные подкладки 120 x 50 через 500 мм; 12 асфальтовые маяки 120 xl 20 xh (переменная); 13 наружная стена парапета; 14 кирпичная стена; 15 бортовой камень; 6 цементно песчаный раствор; 17 фартук из оцинкованной стали; 18 битумная мастика; 19 дополнительные два слоя рубероида; 20 стена машинного отделения лифта или лестничной клетки; 21 дверная коробка двери выхода на крышу; 22 оцинкованные костыли; 23 оцинкованная кровельная сталь; 24 пакля, пропитанная битумом; 25 битум; 26 компенсатор из оцинкованной стали

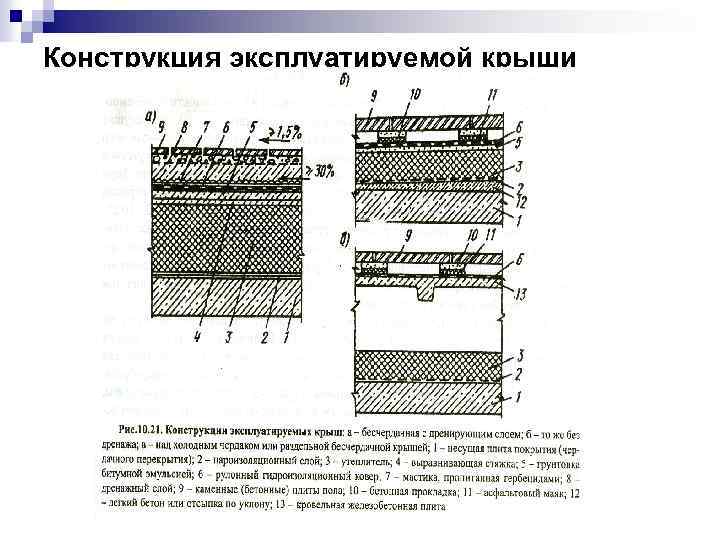

Конструкция эксплуатируемой крыши

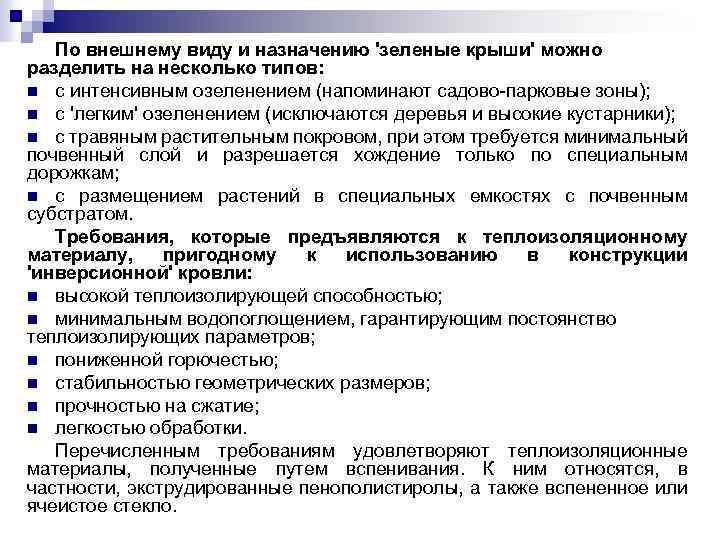

По внешнему виду и назначению 'зеленые крыши' можно разделить на несколько типов: n с интенсивным озеленением (напоминают садово-парковые зоны); n с 'легким' озеленением (исключаются деревья и высокие кустарники); n с травяным растительным покровом, при этом требуется минимальный почвенный слой и разрешается хождение только по специальным дорожкам; n с размещением растений в специальных емкостях с почвенным субстратом. Требования, которые предъявляются к теплоизоляционному материалу, пригодному к использованию в конструкции 'инверсионной' кровли: n высокой теплоизолирующей способностью; n минимальным водопоглощением, гарантирующим постоянство теплоизолирующих параметров; n пониженной горючестью; n стабильностью геометрических размеров; n прочностью на сжатие; n легкостью обработки. Перечисленным требованиям удовлетворяют теплоизоляционные материалы, полученные путем вспенивания. К ним относятся, в частности, экструдированные пенополистиролы, а также вспененное или ячеистое стекло.

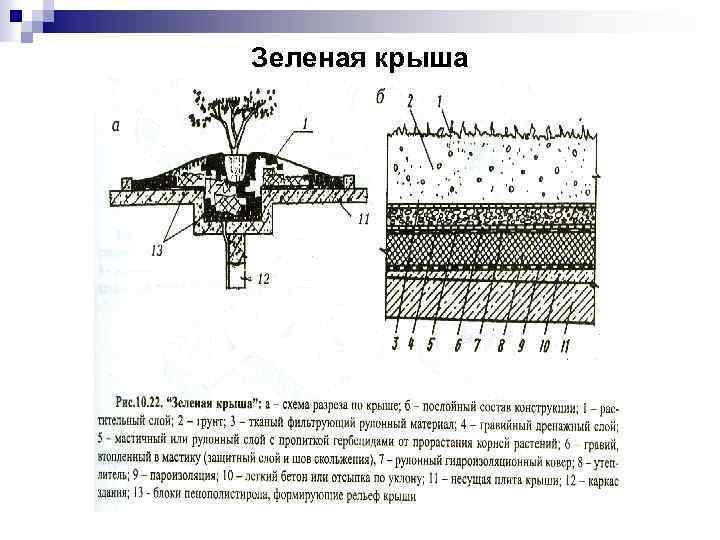

Зеленая крыша

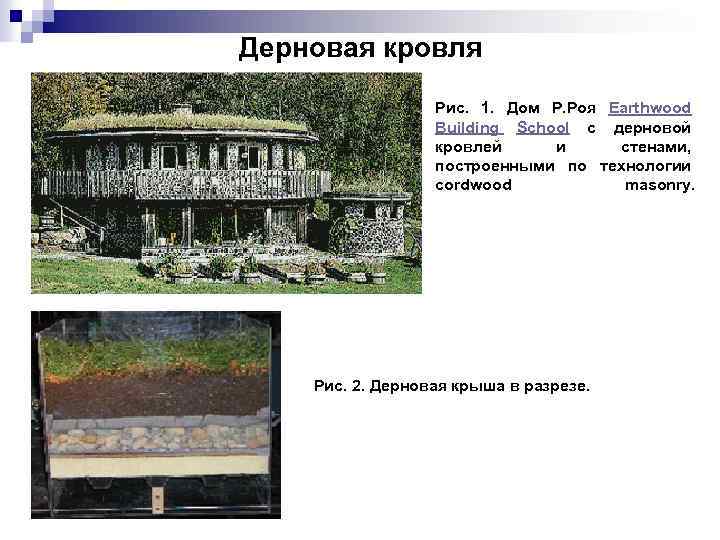

Дерновая кровля Рис. 1. Дом Р. Роя Earthwood Building School с дерновой кровлей и стенами, построенными по технологии cordwood masonry. Рис. 2. Дерновая крыша в разрезе.

Мембранная кровля

Конструкции крыш, элементы конструкции n n n По конструктивной схеме строительные системы делят на: наслонные висячие Комбинированные

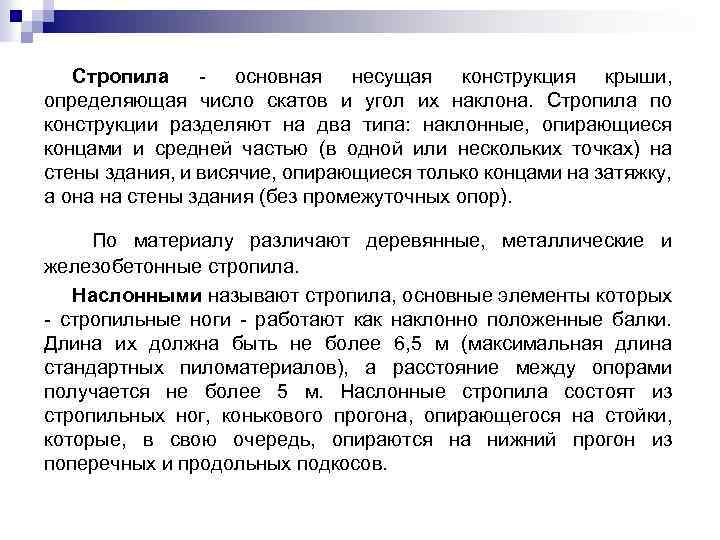

Стропила - основная несущая конструкция крыши, определяющая число скатов и угол их наклона. Стропила по конструкции разделяют на два типа: наклонные, опирающиеся концами и средней частью (в одной или нескольких точках) на стены здания, и висячие, опирающиеся только концами на затяжку, а она на стены здания (без промежуточных опор). По материалу различают деревянные, металлические и железобетонные стропила. Наслонными называют стропила, основные элементы которых - стропильные ноги - работают как наклонно положенные балки. Длина их должна быть не более 6, 5 м (максимальная длина стандартных пиломатериалов), а расстояние между опорами получается не более 5 м. Наслонные стропила состоят из стропильных ног, конькового прогона, опирающегося на стойки, которые, в свою очередь, опираются на нижний прогон из поперечных и продольных подкосов.

Схемы наслонных стропил Рис. Схемы стропил: А - разбивочный план вальмовой крыши; Б, В, Г, Д, Е, Ж разрезы чердачных крыш; 1 - стропильная нога; 2 - диагональная стропильная нога; 3 - балка; 4 - коньковый прогон; 5 - стойка; 6 - мауэрлат; 7 - подкос; 8 - затяжка (ригель).

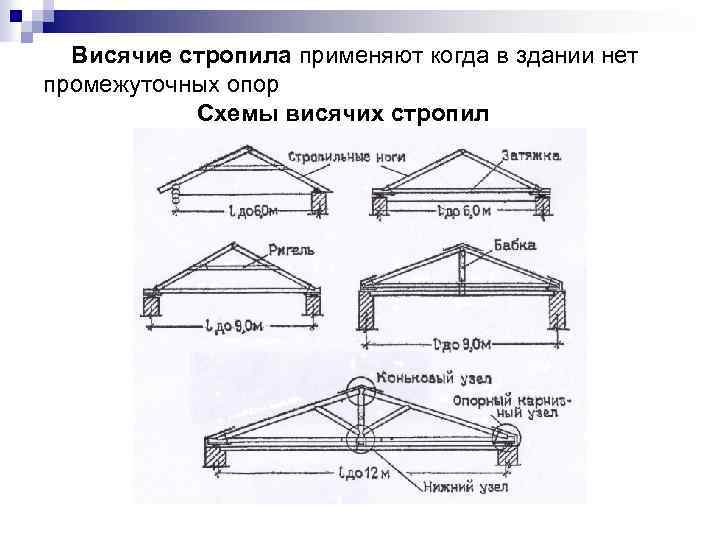

Висячие стропила применяют когда в здании нет промежуточных опор Схемы висячих стропил

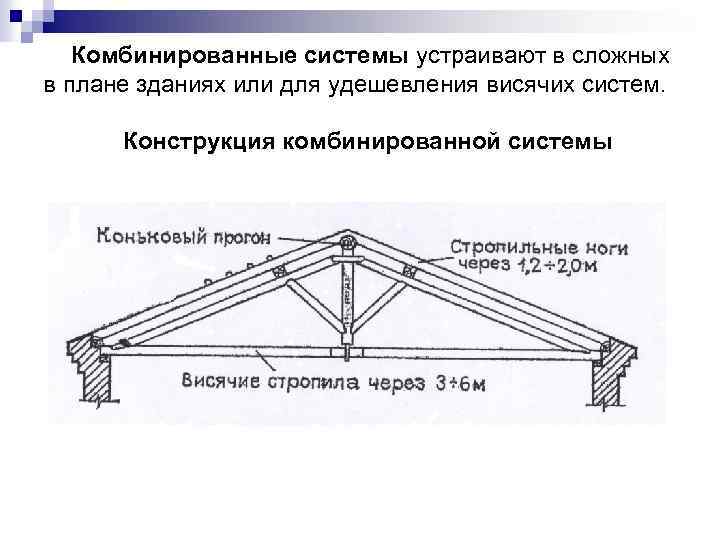

Комбинированные системы устраивают в сложных в плане зданиях или для удешевления висячих систем. Конструкция комбинированной системы

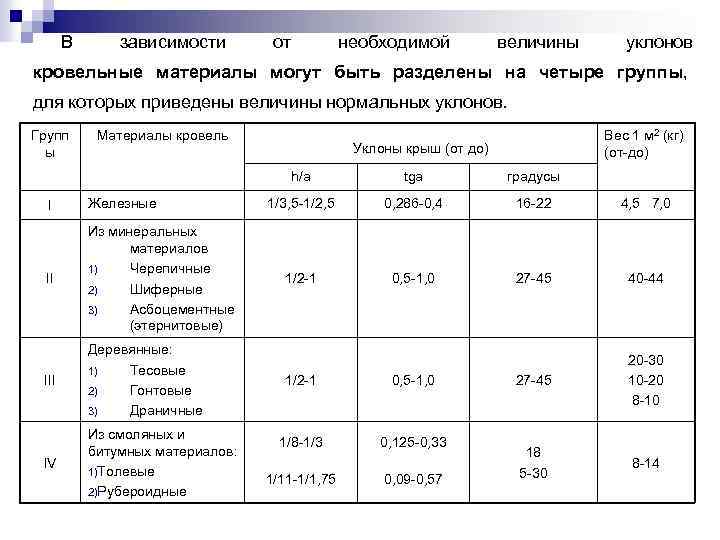

В зависимости от необходимой величины уклонов кровельные материалы могут быть разделены на четыре группы, для которых приведены величины нормальных уклонов. Групп ы Материалы кровель Вес 1 м 2 (кг) (от-до) Уклоны крыш (от до) h/a I Железные II Из минеральных материалов 1) Черепичные 2) Шиферные 3) Асбоцементные (этернитовые) III Деревянные: 1) Тесовые 2) Гонтовые 3) Драничные IV Из смоляных и битумных материалов: 1)Толевые 2)Рубероидные tga градусы 1/3, 5 -1/2, 5 0, 286 -0, 4 16 -22 4, 5 7, 0 1/2 -1 0, 5 -1, 0 27 -45 40 -44 27 -45 20 -30 10 -20 8 -10 18 5 -30 8 -14 1/2 -1 0, 5 -1, 0 1/8 -1/3 0, 125 -0, 33 1/11 -1/1, 75 0, 09 -0, 57

По роду применяемых материалов различают кровли: 1) Металлические: из кровельного железа (черного и оцинкованного), из волнистого железа (черного и оцинкованного), из стальных штампованных листов, из цинка и др. ; ) Железная кровля требует окраски её масляными красками. При регулярной окраске срок службы железной кровли 25 - 30 лет; при нерегулярном возобновлении окраски кровля разрушается очень быстро. из оцинкованного железа может существовать без окраски свыше десяти лет. Однако применяемый в настоящее время способ оцинковки (путем погружения железных листов в расплавленный цинк) не всегда обеспечивает должную прочность оцинковки в местах перегибов (у гребней и фальцев). Достоинства: n малый вес 5 -10 кг/м 2 n красивый внешний вид. Недостатки: n высокая стоимость эксплуатации

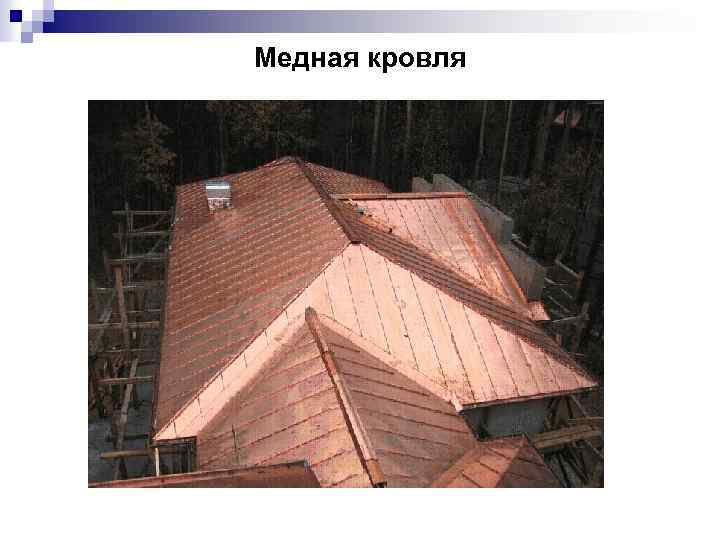

Медная кровля

Монтаж медной кровли

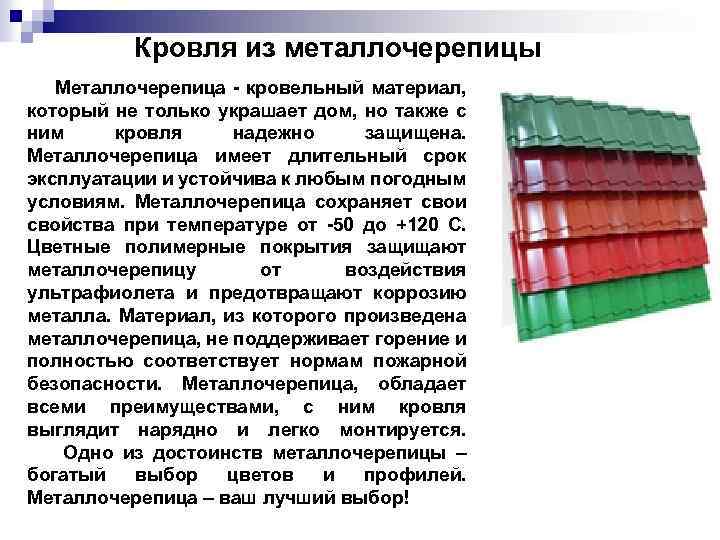

Кровля из металлочерепицы Металлочерепица кровельный материал, который не только украшает дом, но также с ним кровля надежно защищена. Металлочерепица имеет длительный срок эксплуатации и устойчива к любым погодным условиям. Металлочерепица сохраняет свои свойства при температуре от 50 до +120 С. Цветные полимерные покрытия защищают металлочерепицу от воздействия ультрафиолета и предотвращают коррозию металла. Материал, из которого произведена металлочерепица, не поддерживает горение и полностью соответствует нормам пожарной безопасности. Металлочерепица, обладает всеми преимуществами, с ним кровля выглядит нарядно и легко монтируется. Одно из достоинств металлочерепицы – богатый выбор цветов и профилей. Металлочерепица – ваш лучший выбор!

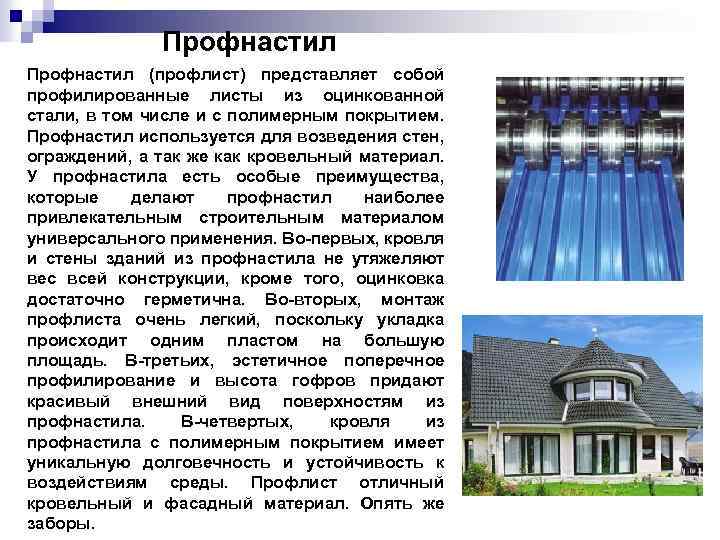

Профнастил (профлист) представляет собой профилированные листы из оцинкованной стали, в том числе и с полимерным покрытием. Профнастил используется для возведения стен, ограждений, а так же как кровельный материал. У профнастила есть особые преимущества, которые делают профнастил наиболее привлекательным строительным материалом универсального применения. Во первых, кровля и стены зданий из профнастила не утяжеляют вес всей конструкции, кроме того, оцинковка достаточно герметична. Во вторых, монтаж профлиста очень легкий, поскольку укладка происходит одним пластом на большую площадь. В третьих, эстетичное поперечное профилирование и высота гофров придают красивый внешний вид поверхностям из профнастила. В четвертых, кровля из профнастила с полимерным покрытием имеет уникальную долговечность и устойчивость к воздействиям среды. Профлист отличный кровельный и фасадный материал. Опять же заборы.

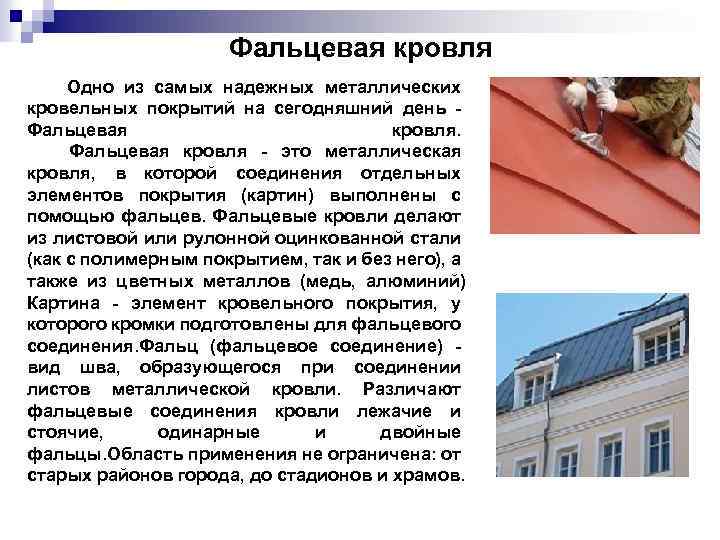

Фальцевая кровля Одно из самых надежных металлических кровельных покрытий на сегодняшний день Фальцевая кровля это металлическая кровля, в которой соединения отдельных элементов покрытия (картин) выполнены с помощью фальцев. Фальцевые кровли делают из листовой или рулонной оцинкованной стали (как с полимерным покрытием, так и без него), а также из цветных металлов (медь, алюминий) Картина элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения. Фальц (фальцевое соединение) вид шва, образующегося при соединении листов металлической кровли. Различают фальцевые соединения кровли лежачие и стоячие, одинарные и двойные фальцы. Область применения не ограничена: от старых районов города, до стадионов и храмов.

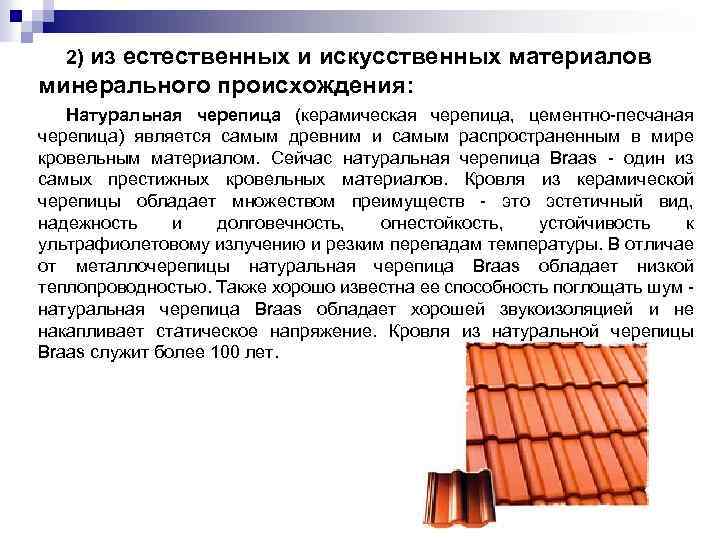

2) из естественных и искусственных материалов минерального происхождения: Натуральная черепица (керамическая черепица, цементно-песчаная черепица) является самым древним и самым распространенным в мире кровельным материалом. Сейчас натуральная черепица Braas - один из самых престижных кровельных материалов. Кровля из керамической черепицы обладает множеством преимуществ - это эстетичный вид, надежность и долговечность, огнестойкость, устойчивость к ультрафиолетовому излучению и резким перепадам температуры. В отличае от металлочерепицы натуральная черепица Braas обладает низкой теплопроводностью. Также хорошо известна ее способность поглощать шум натуральная черепица Braas обладает хорошей звукоизоляцией и не накапливает статическое напряжение. Кровля из натуральной черепицы Braas служит более 100 лет.

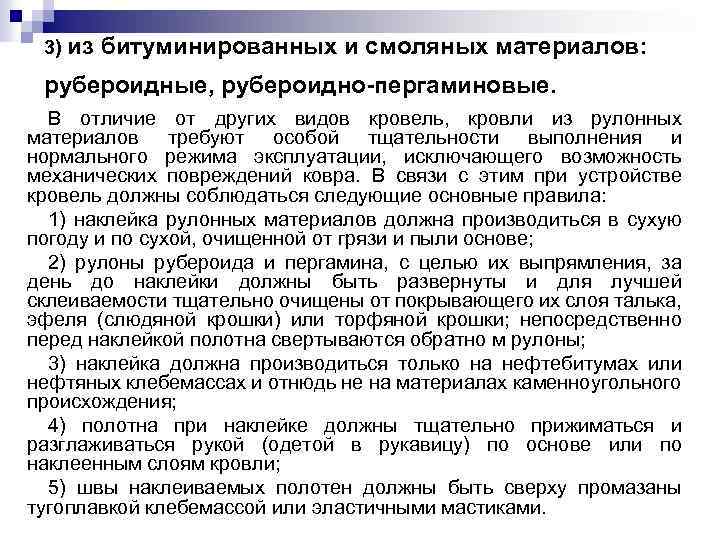

3) из битуминированных и смоляных материалов: рубероидные, рубероидно пергаминовые. В отличие от других видов кровель, кровли из рулонных материалов требуют особой тщательности выполнения и нормального режима эксплуатации, исключающего возможность механических повреждений ковра. В связи с этим при устройстве кровель должны соблюдаться следующие основные правила: 1) наклейка рулонных материалов должна производиться в сухую погоду и по сухой, очищенной от грязи и пыли основе; 2) рулоны рубероида и пергамина, с целью их выпрямления, за день до наклейки должны быть развернуты и для лучшей склеиваемости тщательно очищены от покрывающего их слоя талька, эфеля (слюдяной крошки) или торфяной крошки; непосредственно перед наклейкой полотна свертываются обратно м рулоны; 3) наклейка должна производиться только на нефтебитумах или нефтяных клебемассах и отнюдь не на материалах каменноугольного происхождения; 4) полотна при наклейке должны тщательно прижиматься и разглаживаться рукой (одетой в рукавицу) по основе или по наклеенным слоям кровли; 5) швы наклеиваемых полотен должны быть сверху промазаны тугоплавкой клебемассой или эластичными мастиками.

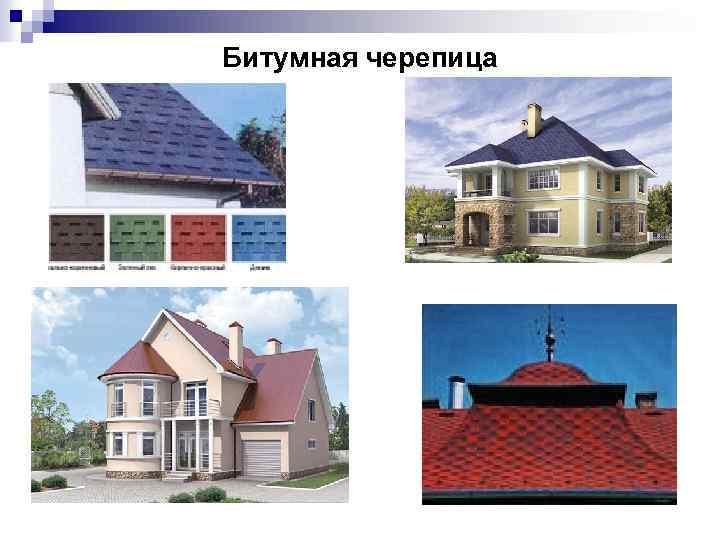

Битумная черепица

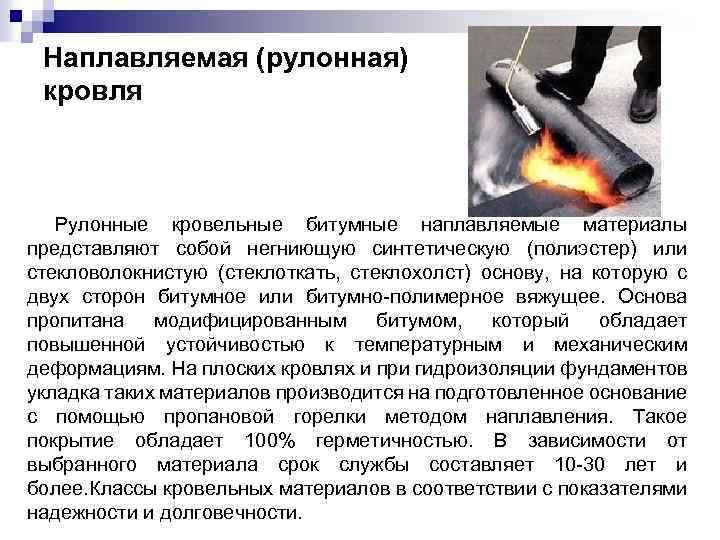

Наплавляемая (рулонная) кровля Рулонные кровельные битумные наплавляемые материалы представляют собой негниющую синтетическую (полиэстер) или стекловолокнистую (стеклоткать, стеклохолст) основу, на которую с двух сторон битумное или битумно-полимерное вяжущее. Основа пропитана модифицированным битумом, который обладает повышенной устойчивостью к температурным и механическим деформациям. На плоских кровлях и при гидроизоляции фундаментов укладка таких материалов производится на подготовленное основание с помощью пропановой горелки методом наплавления. Такое покрытие обладает 100% герметичностью. В зависимости от выбранного материала срок службы составляет 10 -30 лет и более. Классы кровельных материалов в соответствии с показателями надежности и долговечности.

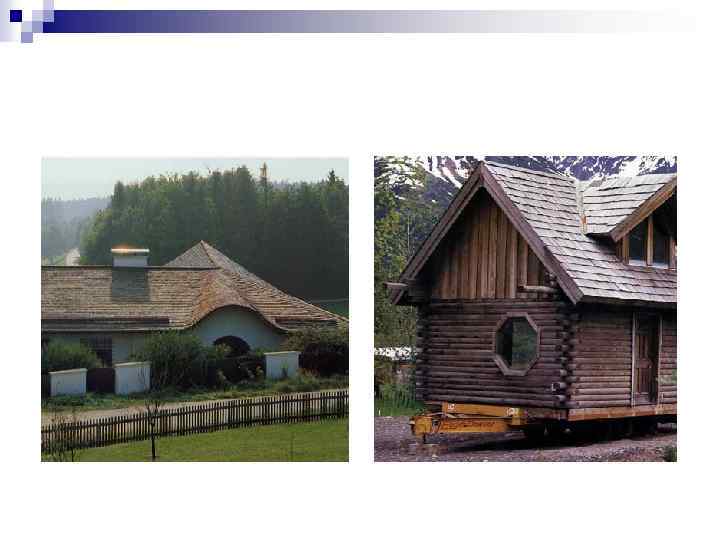

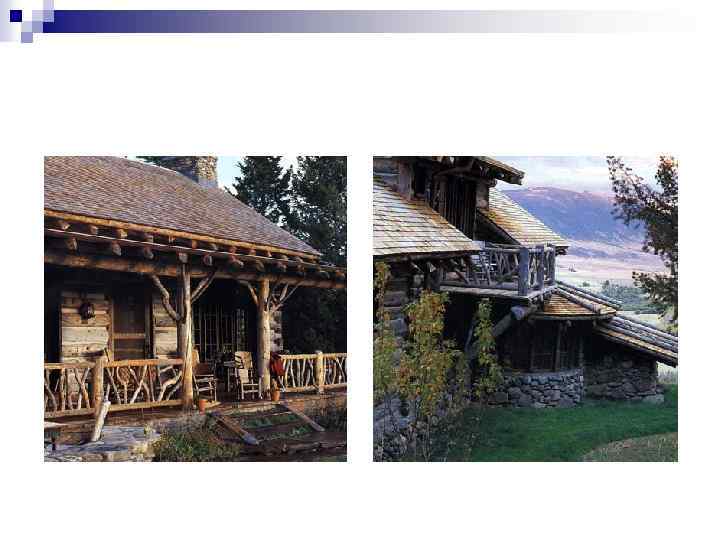

4) деревянные К деревянным кровлям относятся: гонтовые, драничные, тесовые и деревянные щитовые (чешуйчатые). В сравнении с описанными выше, деревянные кровли более экономичны (меньший вес, небольшая стоимость, простота устройства и ремонта), но вследствие огнеопасности имеют сравнительно небольшую сферу применения. Деревянные кровли получили распространение в сельскохозяйственном строительстве, а также для одноэтажных строений поселкового или дачного типа. Наименее долговечны (вследствие загнивания) тесовые кровли, которые применяются поэтому лишь в лесных районах севера и для временных сооружений. Гораздо большей долговечностью (в отдельных случаях до 25 лет) обладают гонтовые и драничные кровли.

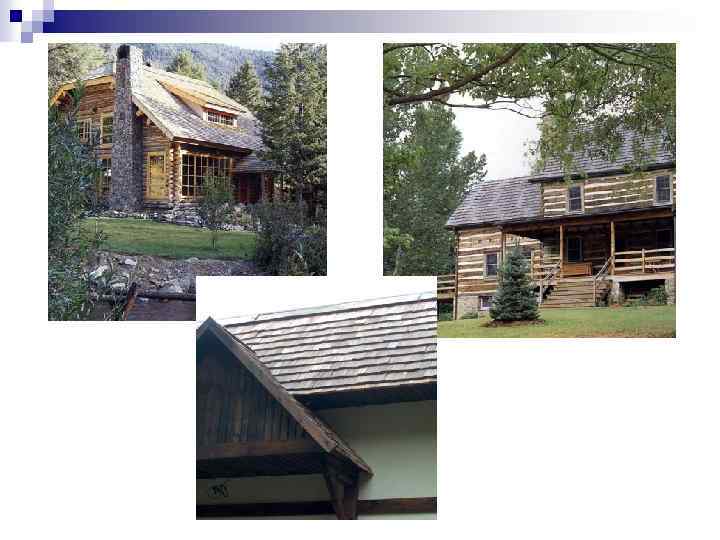

Монтаж деревянной черепицы на сплошной настил Дощечки из шенделя Кровля из гонта, шенделя
