Лестницы Архитектура и пандусы Лекция 11 Лестницы и пандусы

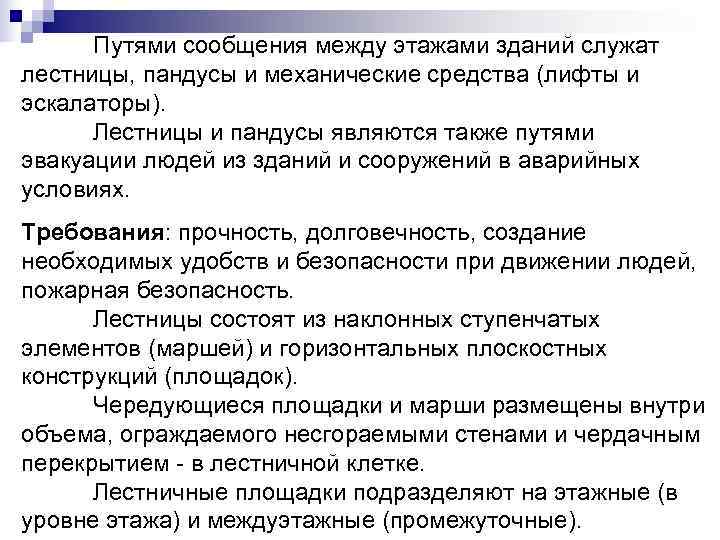

Путями сообщения между этажами зданий служат лестницы, пандусы и механические средства (лифты и эскалаторы). Лестницы и пандусы являются также путями эвакуации людей из зданий и сооружений в аварийных условиях. Требования: прочность, долговечность, создание необходимых удобств и безопасности при движении людей, пожарная безопасность. Лестницы состоят из наклонных ступенчатых элементов (маршей) и горизонтальных плоскостных конструкций (площадок). Чередующиеся площадки и марши размещены внутри объема, ограждаемого несгораемыми стенами и чердачным перекрытием - в лестничной клетке. Лестничные площадки подразделяют на этажные (в уровне этажа) и междуэтажные (промежуточные).

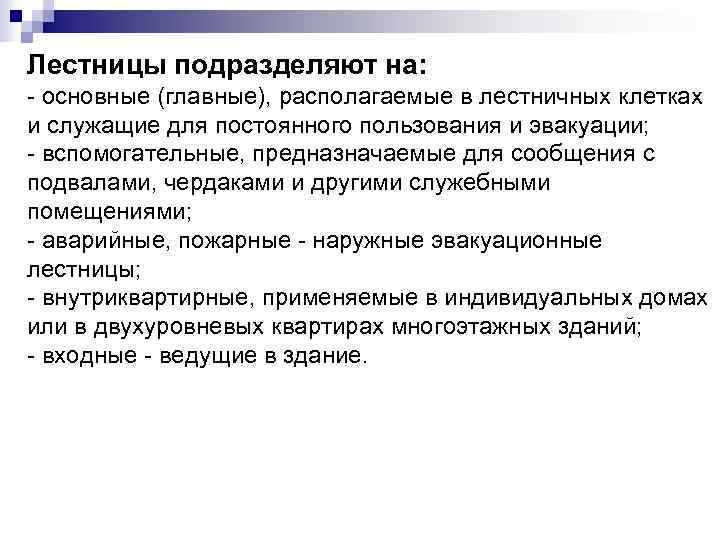

Лестницы подразделяют на: - основные (главные), располагаемые в лестничных клетках и служащие для постоянного пользования и эвакуации; - вспомогательные, предназначаемые для сообщения с подвалами, чердаками и другими служебными помещениями; - аварийные, пожарные - наружные эвакуационные лестницы; - внутриквартирные, применяемые в индивидуальных домах или в двухуровневых квартирах многоэтажных зданий; - входные - ведущие в здание.

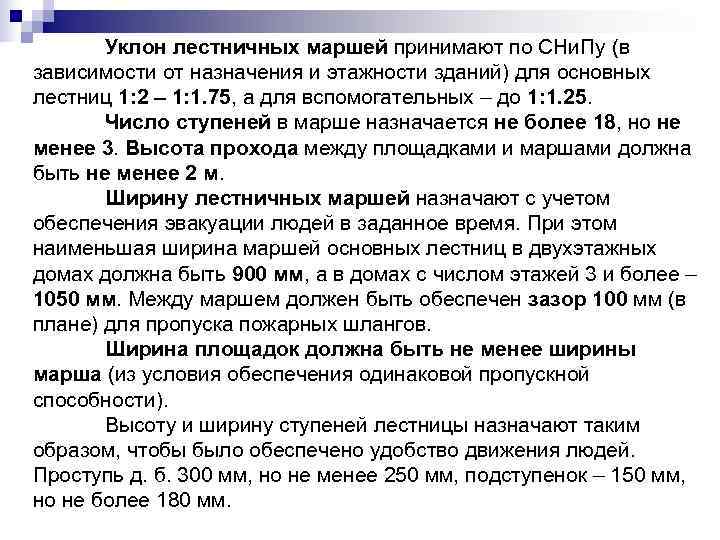

Уклон лестничных маршей принимают по СНи. Пу (в зависимости от назначения и этажности зданий) для основных лестниц 1: 2 – 1: 1. 75, а для вспомогательных – до 1: 1. 25. Число ступеней в марше назначается не более 18, но не менее 3. Высота прохода между площадками и маршами должна быть не менее 2 м. Ширину лестничных маршей назначают с учетом обеспечения эвакуации людей в заданное время. При этом наименьшая ширина маршей основных лестниц в двухэтажных домах должна быть 900 мм, а в домах с числом этажей 3 и более – 1050 мм. Между маршем должен быть обеспечен зазор 100 мм (в плане) для пропуска пожарных шлангов. Ширина площадок должна быть не менее ширины марша (из условия обеспечения одинаковой пропускной способности). Высоту и ширину ступеней лестницы назначают таким образом, чтобы было обеспечено удобство движения людей. Проступь д. б. 300 мм, но не менее 250 мм, подступенок – 150 мм, но не более 180 мм.

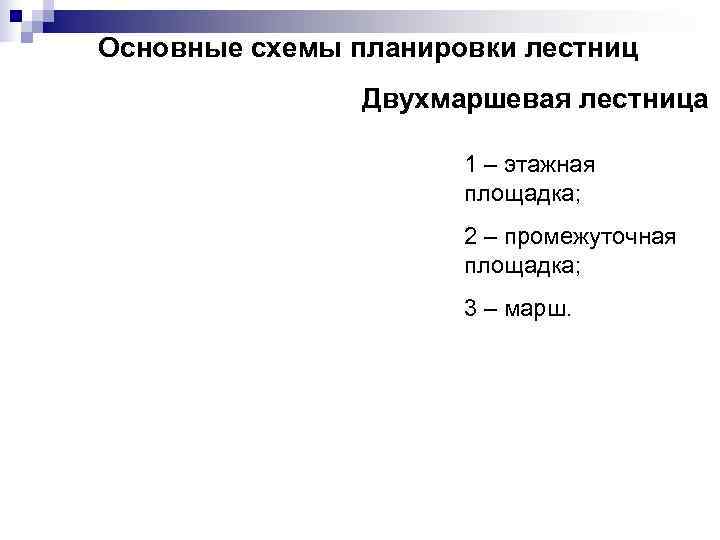

Основные схемы планировки лестниц Двухмаршевая лестница 1 – этажная площадка; 2 – промежуточная площадка; 3 – марш.

Трехмаршевая лестница 1 – этажная площадка; 2 – промежуточная площадка; 4 – ступени 5 – косоур; 6 – площадочная балка; 7 – шахта лифта.

Одномаршевая Четырехмаршевая лестница

Конструктивные решения лестниц 1. Из крупных сборных ж/б элементов

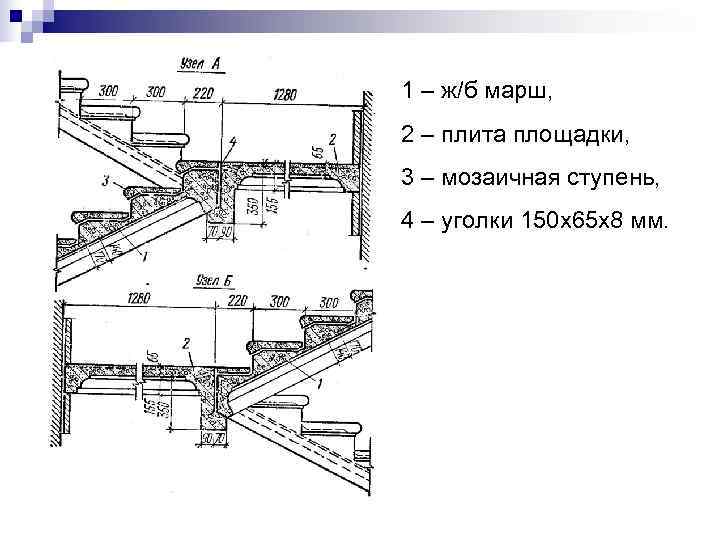

1 – ж/б марш, 2 – плита площадки, 3 – мозаичная ступень, 4 – уголки 150 х65 х8 мм.

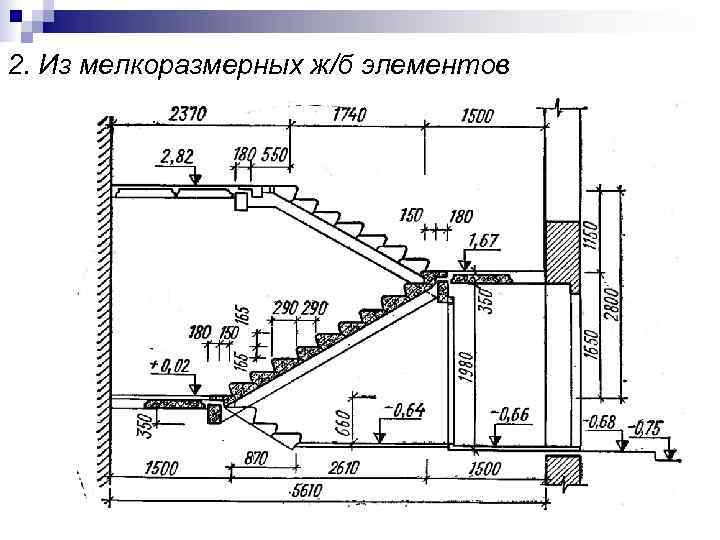

2. Из мелкоразмерных ж/б элементов

1 -ступени, 2 -ж/б балка, 3 -гнездо для конца косоура, 4 -ж/б косоур, 5 -плита лестничной площадки, 6 -металлический косоур, 7 -штукатурка по стальной сетке, 8 -металлическая балка, 9 -фризовая ступень

3. Монолитная ж/б лестница

4. Деревянные лестницы и т. д.

Требования пожарной безопасности в домах выше 9 этажей диктуют планировочно-конструктивный тип лестницы - несгораемая конструкция; закрытая с разделением лестничной клетки через каждые 5 этажей по высоте несгораемой перегородкой на противодымные отсеки с подпором воздуха и незадымляемая лестница c поэтажными выходами в воздушную зону (балконы или лоджии). В зданиях высотой до 9 этажей применяют вариант размещения эвакуационной лестницы в несгораемой лестничной клетке с естественным освещением. В случае задымляемости таких лестниц при пожаре для каждой квартиры, расположенной выше пятого этажа, предусмотрен дополнительный путь эвакуации - переход через лоджии (балконы) в соседнюю секцию или открытые металлические лестницы, устанавливаемые в люках смежных по высоте балконов. Устройство переходов в лестничные клетки через воздушные зоны осуществляют в зданиях выше 10 этажей. Это открытый переход по лоджии (балкону) из закрытого помещения поэтажных лестничных холлов в изолированный объем несгораемой лестничной клетки

Для обеспечения тушения пожара и проведения спасательных работ в аварийных ситуациях предусматривают открытые вертикальные пожарные и аварийные лестницы. Такие лестницы устраивают в зданиях высотой более трех этажей. При высоте здания до 30 м их проектируют вертикальными прямыми, доходящими до крыши. При большей высоте они должны иметь промежуточные площадки. Пожарные открытые лестницы не доходят до уровня земли на 2, 5 - 3, 0 м. Аварийные лестницы сообщаются с этажами посредством площадок. Если аварийные лестницы доходят до уровня крыши, то они одновременно являются и пожарными. Все конструктивные элементы лестничной клетки выполняются из огнестойких материалов. В зависимости от степени огнестойкости здания и его назначения регламентируются протяжённость эвакуационных путей по коридорам до лестничных клеток

Защита лестниц от задымления: А - незадымляемая лестница с поэтажными переходами ми через наружную зону; Б - закрытая лестница с разделением по высоте на противодымные отсеки с подпором воздуха; 1 - несгораемая перегородка; 2 - шахта для подпора воздуха

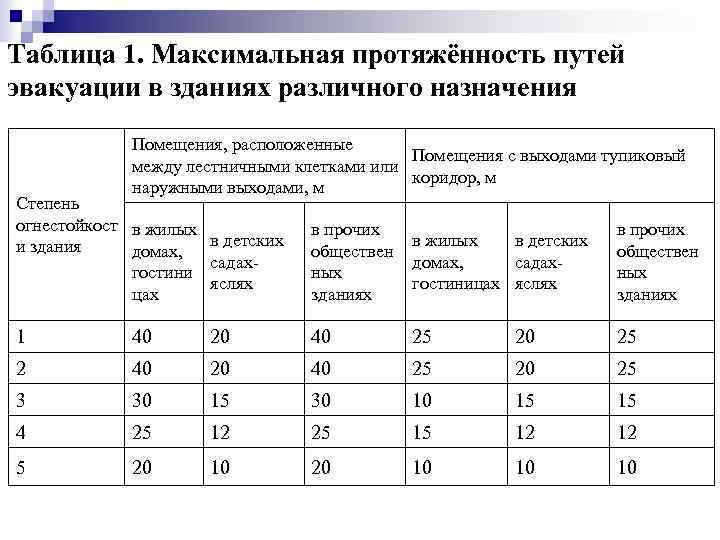

Таблица 1. Максимальная протяжённость путей эвакуации в зданиях различного назначения Помещения, расположенные Помещения с выходами тупиковый между лестничными клетками или коридор, м наружными выходами, м Степень огнестойкост в жилых в прочих в прочих и здания в детских в жилых в детских домах, обществен садах- домах, садах- гостини ных яслях гостиницах яслях цах зданиях зданиях 1 40 20 40 25 20 25 2 40 20 40 25 20 25 3 30 15 30 15 4 25 12 25 12 5 20 10 20 10

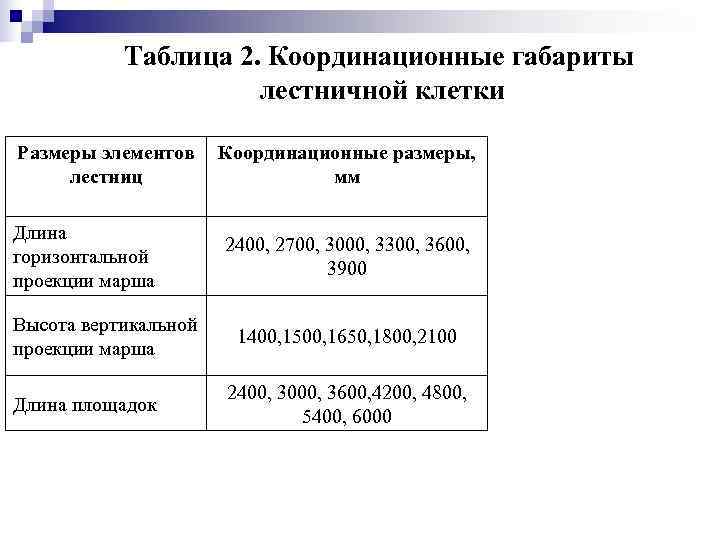

Таблица 2. Координационные габариты лестничной клетки Размеры элементов Координационные размеры, лестниц мм Длина 2400, 2700, 3000, 3300, 3600, горизонтальной 3900 проекции марша Высота вертикальной 1400, 1500, 1650, 1800, 2100 проекции марша 2400, 3000, 3600, 4200, 4800, Длина площадок 5400, 6000

Площадки перед входом в здание а) с боковыми стенками, б) трехсторонняя 1 – бетонная подготовка, 2 – ж/б плита, 3 – пол, 4 – ступени, 5 – боковая стенка, 6 – засыпка.

Устройство наружного входа в подвал 1 – бетонная подготовка, 2 – уплотненная песчаная подушка, 3 – ж/б плита, 4 – столбы навеса, 5 – брус, 6 – кирпичное ограждение, 7 – подпорная стенка, 8 – ступени, 9 – перекрытие подвала

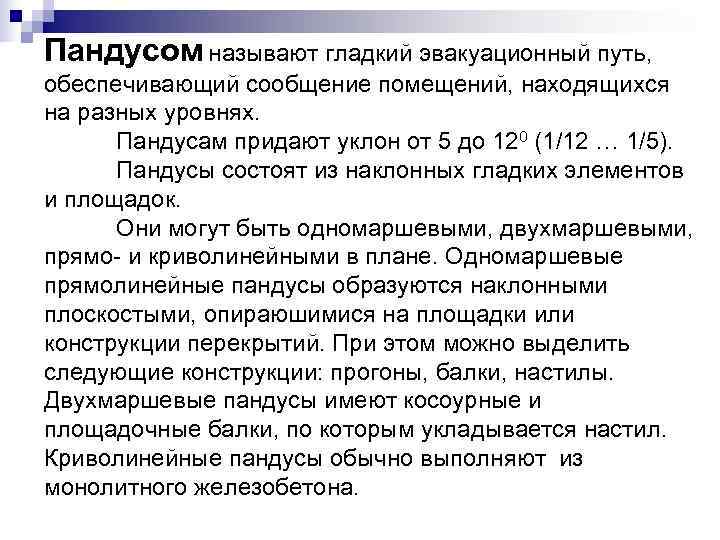

Пандусом называют гладкий эвакуационный путь, обеспечивающий сообщение помещений, находящихся на разных уровнях. Пандусам придают уклон от 5 до 120 (1/12 … 1/5). Пандусы состоят из наклонных гладких элементов и площадок. Они могут быть одномаршевыми, двухмаршевыми, прямо- и криволинейными в плане. Одномаршевые прямолинейные пандусы образуются наклонными плоскостыми, опираюшимися на площадки или конструкции перекрытий. При этом можно выделить следующие конструкции: прогоны, балки, настилы. Двухмаршевые пандусы имеют косоурные и площадочные балки, по которым укладывается настил. Криволинейные пандусы обычно выполняют из монолитного железобетона.

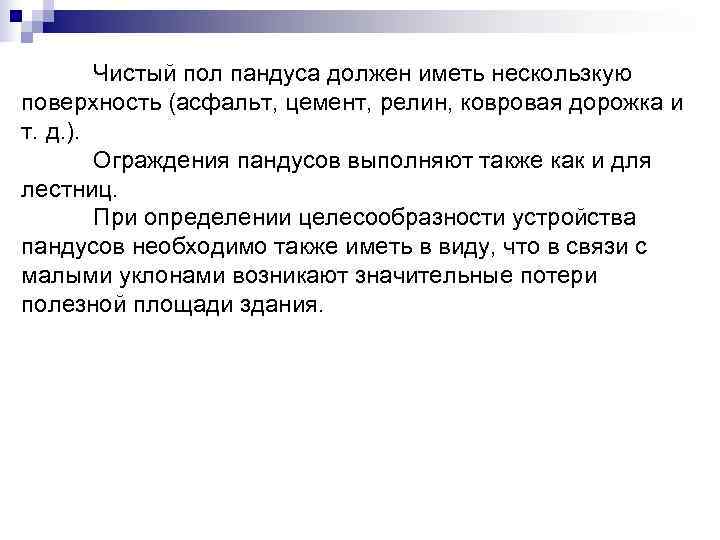

Чистый пол пандуса должен иметь нескользкую поверхность (асфальт, цемент, релин, ковровая дорожка и т. д. ). Ограждения пандусов выполняют также как и для лестниц. При определении целесообразности устройства пандусов необходимо также иметь в виду, что в связи с малыми уклонами возникают значительные потери полезной площади здания.

Схемы устройства пандусов 1 – наклонный элемент пандуса, 2 – ограждение, 3 – площадка.
