Скачать презентацию ЛЕСТНИЦА В ГОРОДЕ ЭТО: элемент оформление городского пространства Скачать презентацию ЛЕСТНИЦА В ГОРОДЕ ЭТО: элемент оформление городского пространства

Лестница в городе УНА.ppt

  • Количество слайдов: 117

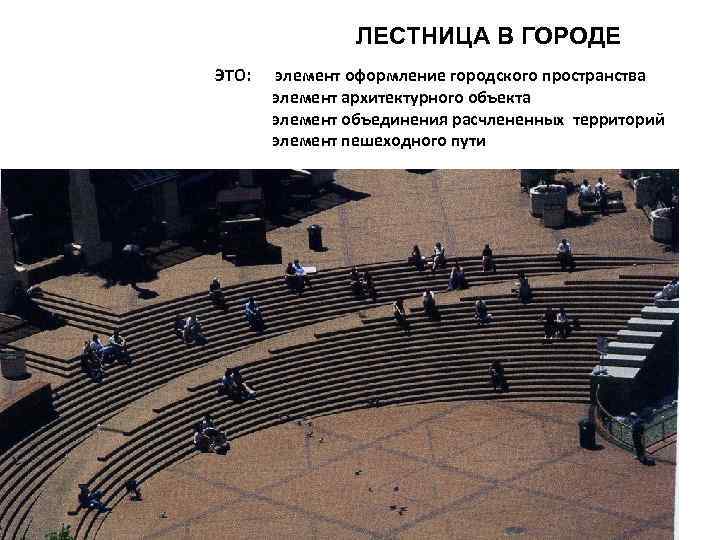

ЛЕСТНИЦА В ГОРОДЕ ЭТО: элемент оформление городского пространства элемент архитектурного объекта элемент объединения расчлененных ЛЕСТНИЦА В ГОРОДЕ ЭТО: элемент оформление городского пространства элемент архитектурного объекта элемент объединения расчлененных территорий элемент пешеходного пути

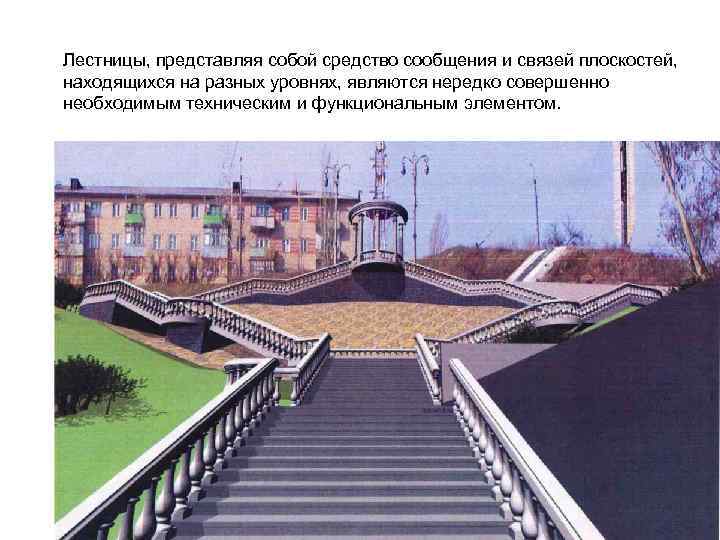

Лестницы, представляя собой средство сообщения и связей плоскостей, находящихся на разных уровнях, являются нередко Лестницы, представляя собой средство сообщения и связей плоскостей, находящихся на разных уровнях, являются нередко совершенно необходимым техническим и функциональным элементом.

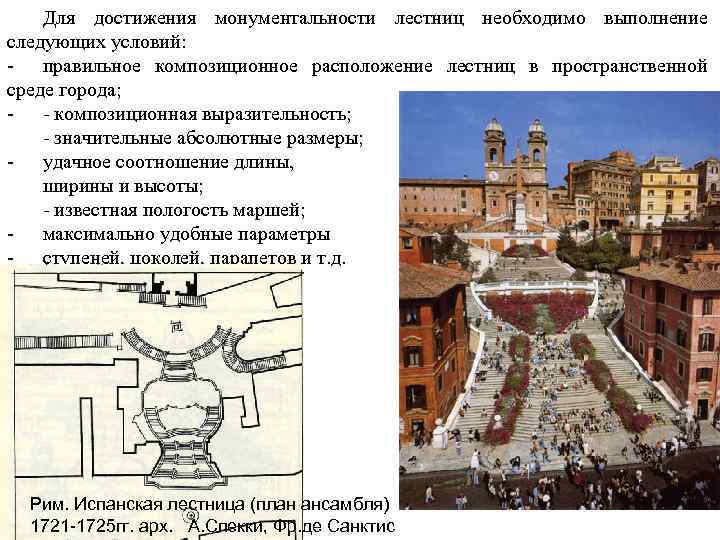

Для достижения монументальности лестниц необходимо выполнение следующих условий: - правильное композиционное расположение лестниц в Для достижения монументальности лестниц необходимо выполнение следующих условий: - правильное композиционное расположение лестниц в пространственной среде города; - - композиционная выразительность; - значительные абсолютные размеры; - удачное соотношение длины, ширины и высоты; - известная пологость маршей; - максимально удобные параметры - ступеней, цоколей, парапетов и т. д. Рим. Испанская лестница (план ансамбля) 1721 -1725 гг. арх. А. Спекки, Фр. де Санктис

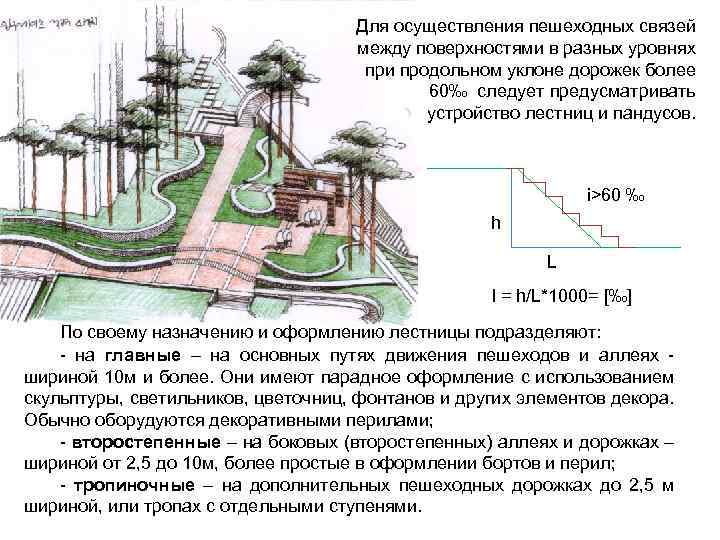

Для осуществления пешеходных связей между поверхностями в разных уровнях при продольном уклоне дорожек более Для осуществления пешеходных связей между поверхностями в разных уровнях при продольном уклоне дорожек более 60‰ следует предусматривать устройство лестниц и пандусов. i>60 ‰ h L I = h/L*1000= [‰] По своему назначению и оформлению лестницы подразделяют: - на главные – на основных путях движения пешеходов и аллеях шириной 10 м и более. Они имеют парадное оформление с использованием скульптуры, светильников, цветочниц, фонтанов и других элементов декора. Обычно оборудуются декоративными перилами; - второстепенные – на боковых (второстепенных) аллеях и дорожках – шириной от 2, 5 до 10 м, более простые в оформлении бортов и перил; - тропиночные – на дополнительных пешеходных дорожках до 2, 5 м шириной, или тропах с отдельными ступенями.

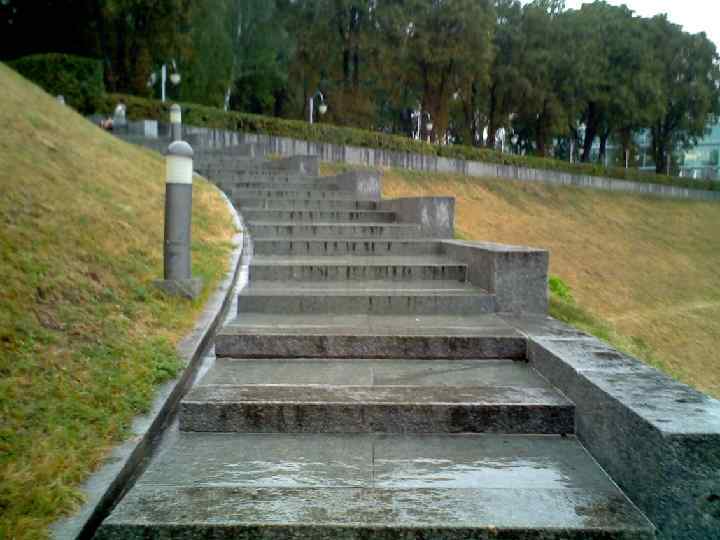

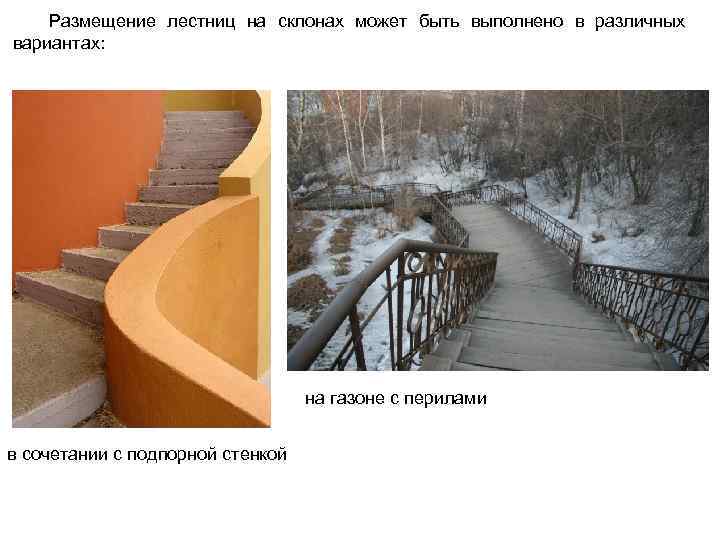

Размещение лестниц на склонах может быть выполнено в различных вариантах: на газоне с перилами Размещение лестниц на склонах может быть выполнено в различных вариантах: на газоне с перилами в сочетании с подпорной стенкой

без боковых ограничителей без боковых ограничителей

Повороты, изгибы лестниц усиливают впечатление от окружающего пространства, изменяют углы, под которыми рассматриваются наиболее Повороты, изгибы лестниц усиливают впечатление от окружающего пространства, изменяют углы, под которыми рассматриваются наиболее интересные объекты. Нижний Новгород. Чкаловская лестница

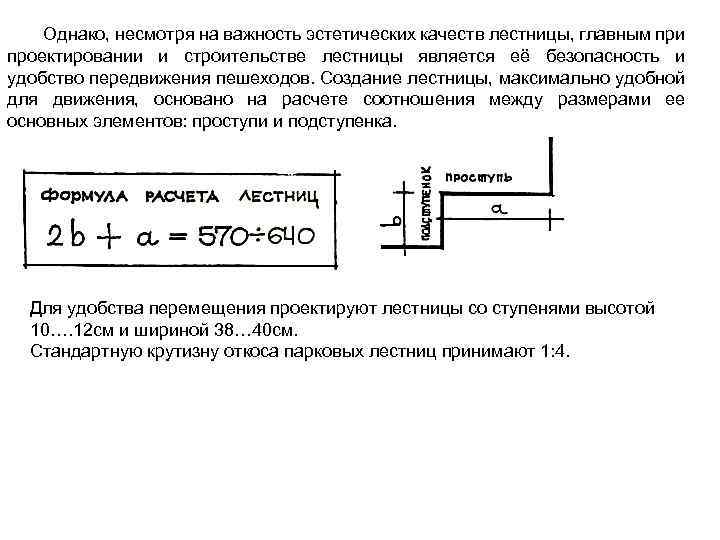

Однако, несмотря на важность эстетических качеств лестницы, главным при проектировании и строительстве лестницы является Однако, несмотря на важность эстетических качеств лестницы, главным при проектировании и строительстве лестницы является её безопасность и удобство передвижения пешеходов. Создание лестницы, максимально удобной для движения, основано на расчете соотношения между размерами ее основных элементов: проступи и подступенка. Для удобства перемещения проектируют лестницы со ступенями высотой 10…. 12 см и шириной 38… 40 см. Стандартную крутизну откоса парковых лестниц принимают 1: 4.

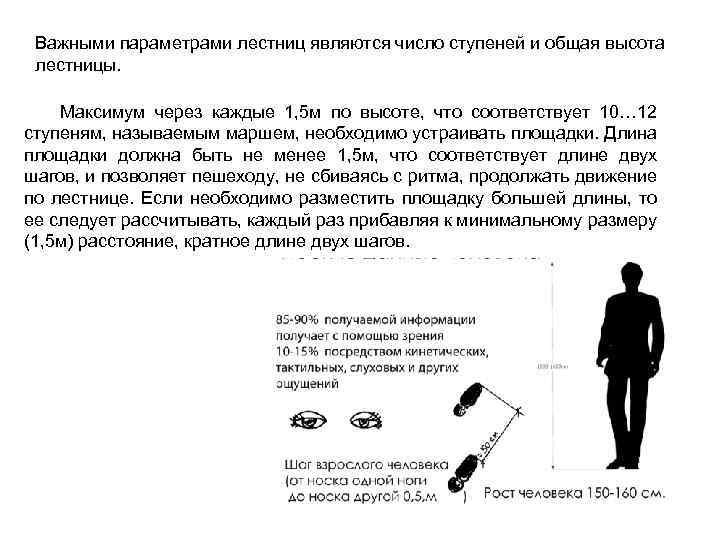

Важными параметрами лестниц являются число ступеней и общая высота лестницы. Максимум через каждые 1, Важными параметрами лестниц являются число ступеней и общая высота лестницы. Максимум через каждые 1, 5 м по высоте, что соответствует 10… 12 ступеням, называемым маршем, необходимо устраивать площадки. Длина площадки должна быть не менее 1, 5 м, что соответствует длине двух шагов, и позволяет пешеходу, не сбиваясь с ритма, продолжать движение по лестнице. Если необходимо разместить площадку большей длины, то ее следует рассчитывать, каждый раз прибавляя к минимальному размеру (1, 5 м) расстояние, кратное длине двух шагов.

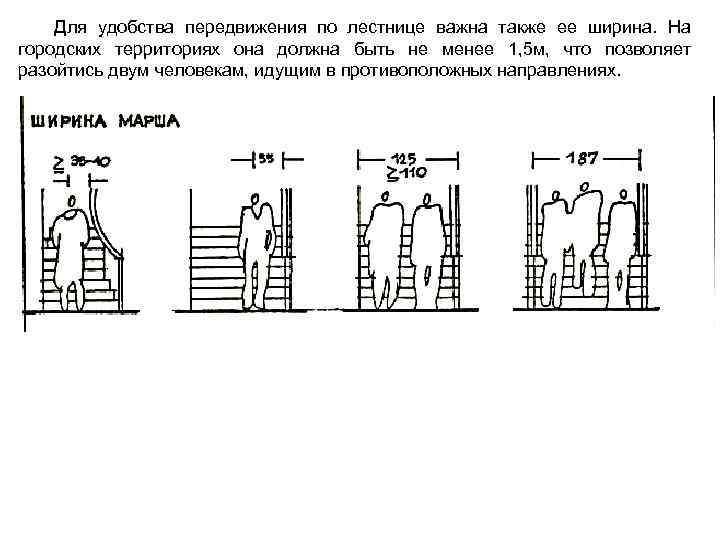

Для удобства передвижения по лестнице важна также ее ширина. На городских территориях она должна Для удобства передвижения по лестнице важна также ее ширина. На городских территориях она должна быть не менее 1, 5 м, что позволяет разойтись двум человекам, идущим в противоположных направлениях.

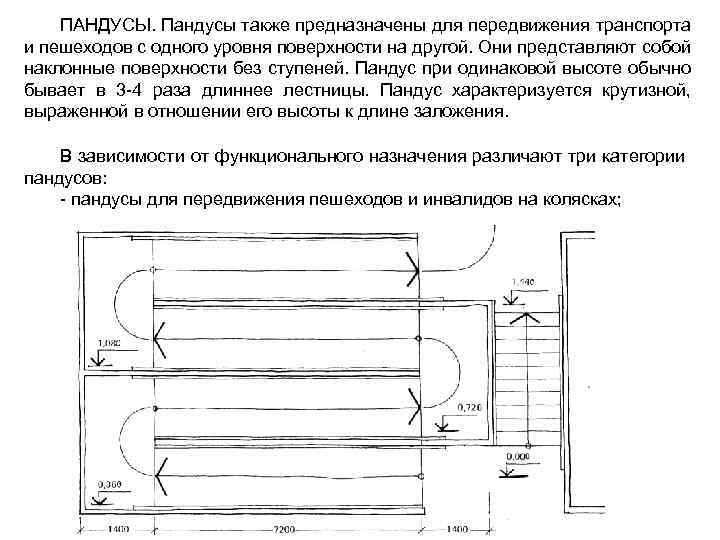

ПАНДУСЫ. Пандусы также предназначены для передвижения транспорта и пешеходов с одного уровня поверхности на ПАНДУСЫ. Пандусы также предназначены для передвижения транспорта и пешеходов с одного уровня поверхности на другой. Они представляют собой наклонные поверхности без ступеней. Пандус при одинаковой высоте обычно бывает в 3 -4 раза длиннее лестницы. Пандус характеризуется крутизной, выраженной в отношении его высоты к длине заложения. В зависимости от функционального назначения различают три категории пандусов: - пандусы для передвижения пешеходов и инвалидов на колясках;

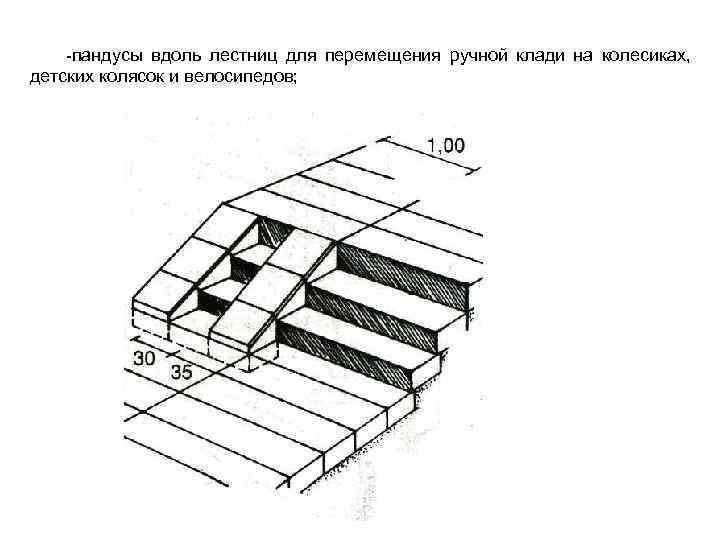

-пандусы вдоль лестниц для перемещения ручной клади на колесиках, детских колясок и велосипедов; -пандусы вдоль лестниц для перемещения ручной клади на колесиках, детских колясок и велосипедов;

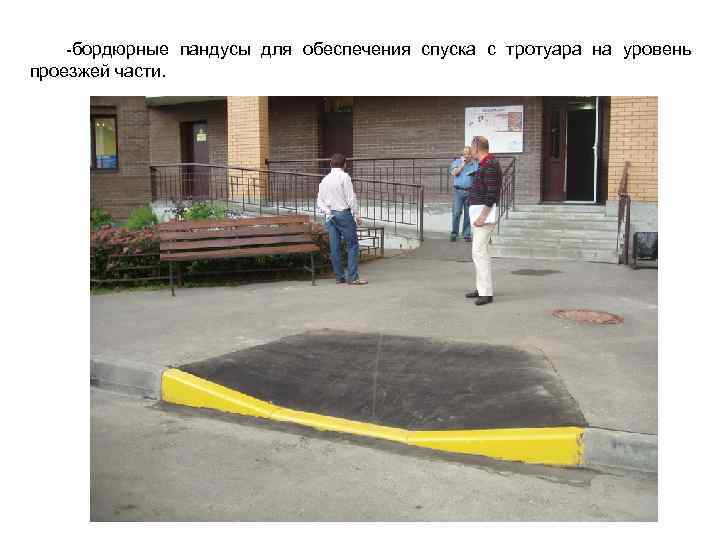

-бордюрные пандусы для обеспечения спуска с тротуара на уровень проезжей части. -бордюрные пандусы для обеспечения спуска с тротуара на уровень проезжей части.

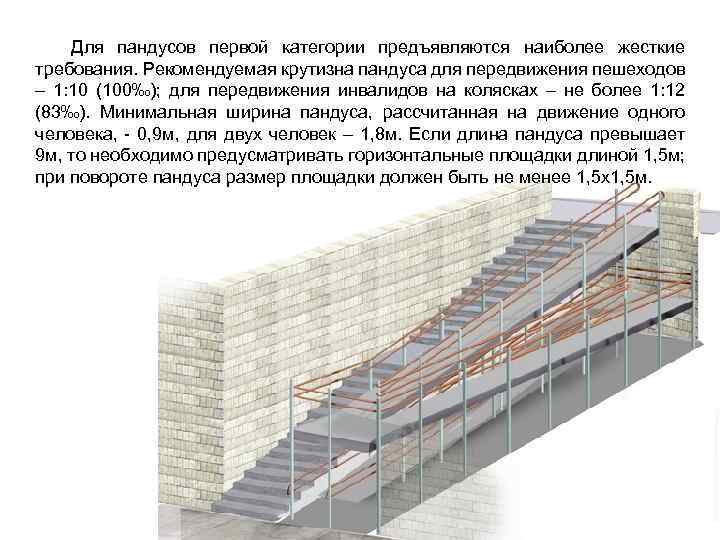

Для пандусов первой категории предъявляются наиболее жесткие требования. Рекомендуемая крутизна пандуса для передвижения пешеходов Для пандусов первой категории предъявляются наиболее жесткие требования. Рекомендуемая крутизна пандуса для передвижения пешеходов – 1: 10 (100‰); для передвижения инвалидов на колясках – не более 1: 12 (83‰). Минимальная ширина пандуса, рассчитанная на движение одного человека, - 0, 9 м, для двух человек – 1, 8 м. Если длина пандуса превышает 9 м, то необходимо предусматривать горизонтальные площадки длиной 1, 5 м; при повороте пандуса размер площадки должен быть не менее 1, 5 х1, 5 м.

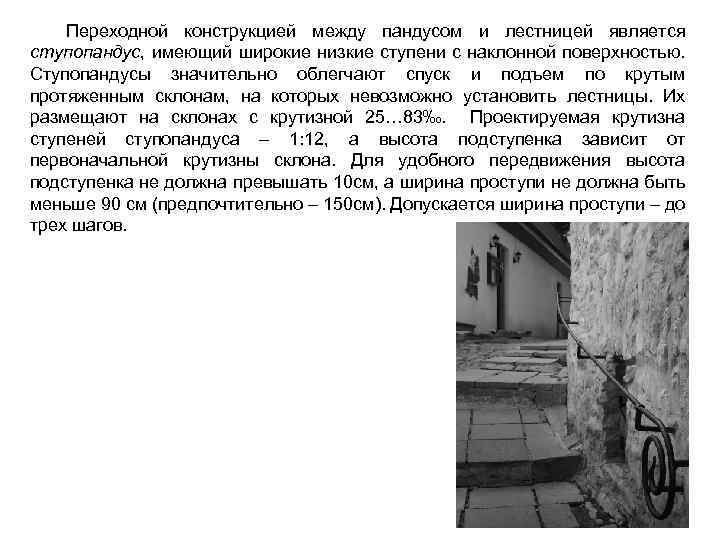

Переходной конструкцией между пандусом и лестницей является ступопандус, имеющий широкие низкие ступени с наклонной Переходной конструкцией между пандусом и лестницей является ступопандус, имеющий широкие низкие ступени с наклонной поверхностью. Ступопандусы значительно облегчают спуск и подъем по крутым протяженным склонам, на которых невозможно установить лестницы. Их размещают на склонах с крутизной 25… 83‰. Проектируемая крутизна ступеней ступопандуса – 1: 12, а высота подступенка зависит от первоначальной крутизны склона. Для удобного передвижения высота подступенка не должна превышать 10 см, а ширина проступи не должна быть меньше 90 см (предпочтительно – 150 см). Допускается ширина проступи – до трех шагов.

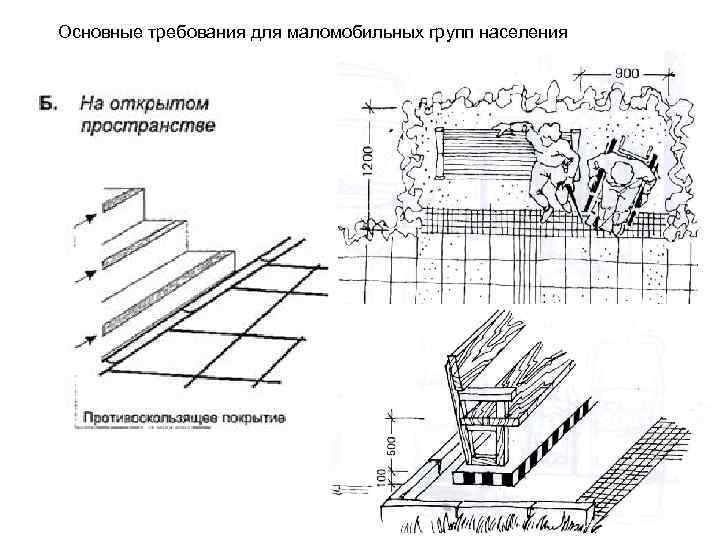

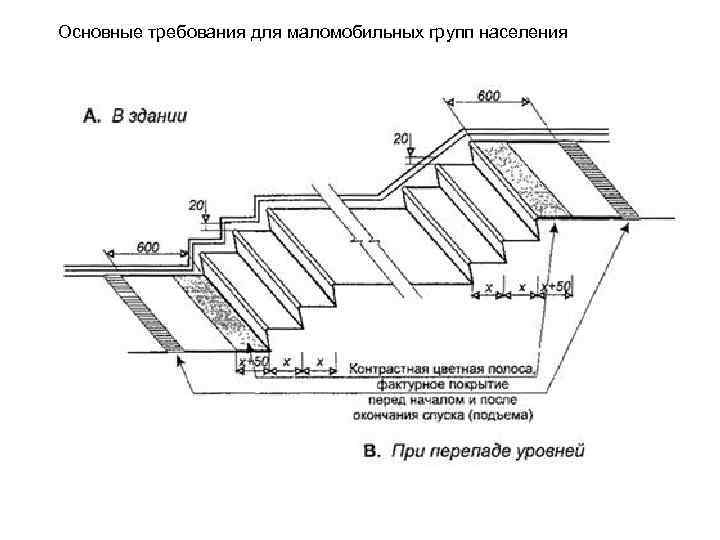

Основные требования для маломобильных групп населения Основные требования для маломобильных групп населения

Основные требования для маломобильных групп населения Основные требования для маломобильных групп населения

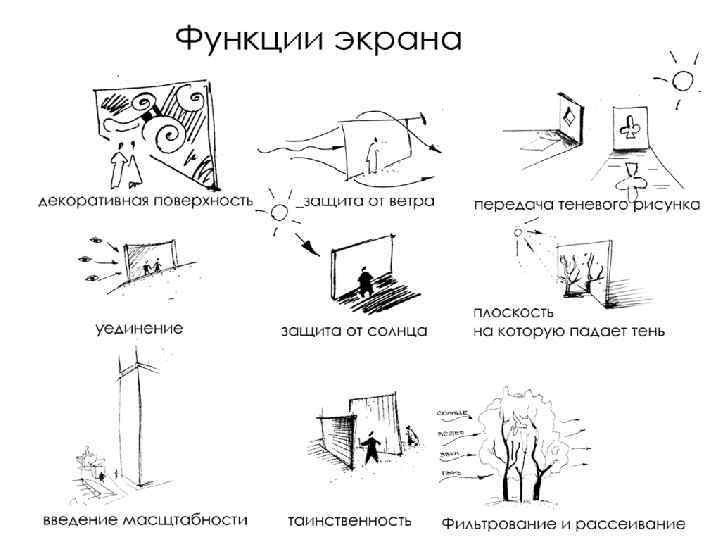

СТРУКТУРА ПРОСТРАНСТВА Верхняя плоскость Вертикали Конструктивный элемент организации пространства Экраны Линия Ось Направления движения СТРУКТУРА ПРОСТРАНСТВА Верхняя плоскость Вертикали Конструктивный элемент организации пространства Экраны Линия Ось Направления движения Ширмы Ограждения Плоскость основания

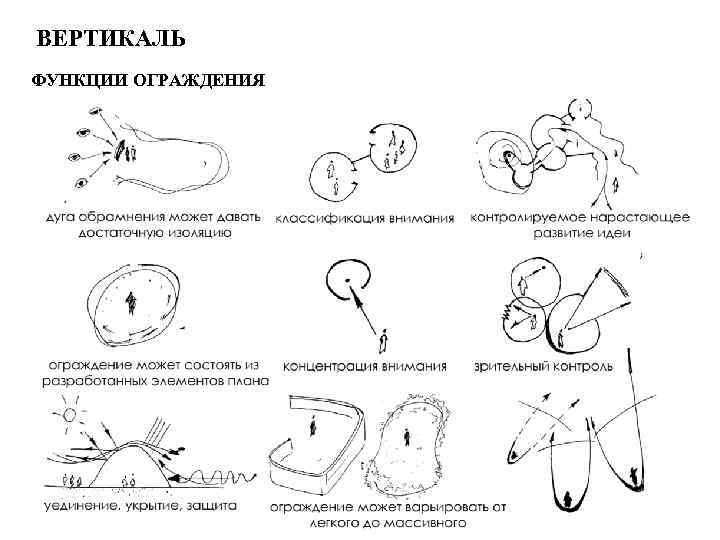

ВЕРТИКАЛЬ ФУНКЦИИ ОГРАЖДЕНИЯ ВЕРТИКАЛЬ ФУНКЦИИ ОГРАЖДЕНИЯ

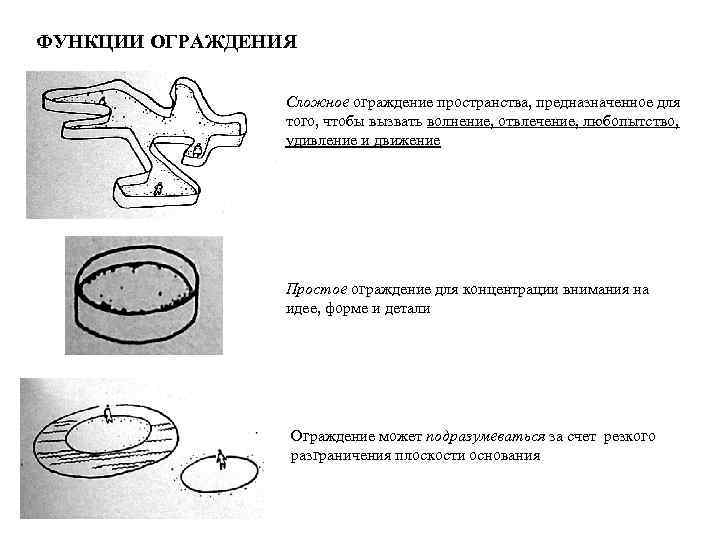

ФУНКЦИИ ОГРАЖДЕНИЯ Сложное ограждение пространства, предназначенное для того, чтобы вызвать волнение, отвлечение, любопытство, удивление ФУНКЦИИ ОГРАЖДЕНИЯ Сложное ограждение пространства, предназначенное для того, чтобы вызвать волнение, отвлечение, любопытство, удивление и движение Простое ограждение для концентрации внимания на идее, форме и детали Ограждение может подразумеваться за счет резкого разграничения плоскости основания

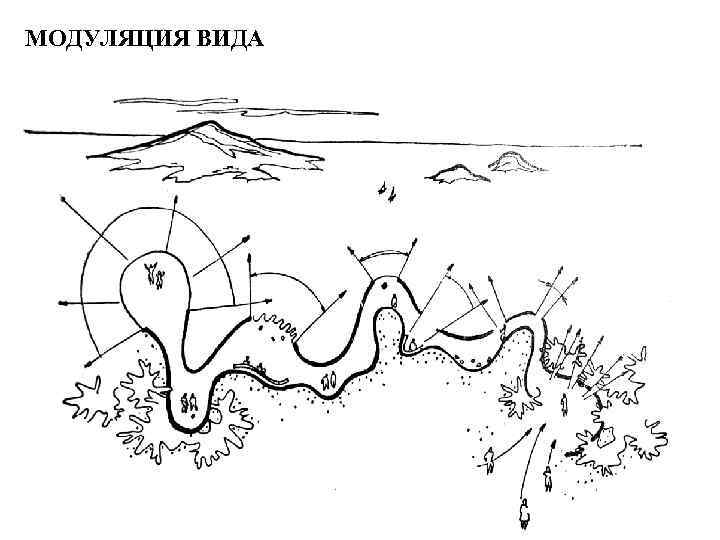

МОДУЛЯЦИЯ ВИДА МОДУЛЯЦИЯ ВИДА

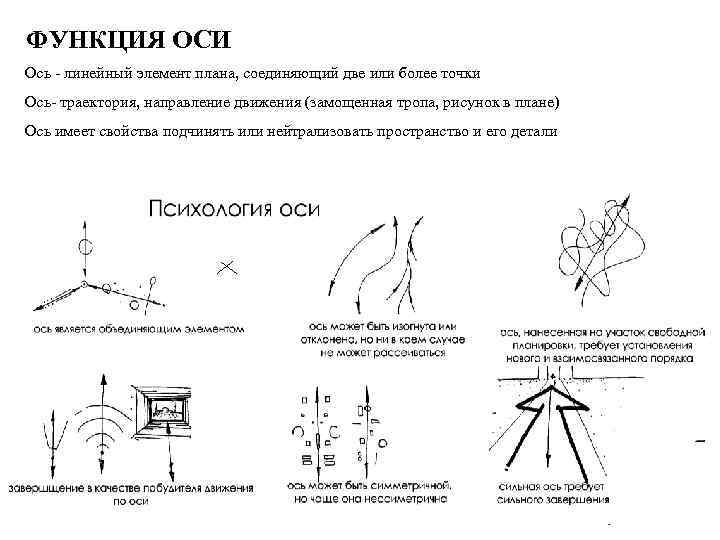

ФУНКЦИЯ ОСИ Ось - линейный элемент плана, соединяющий две или более точки Ось- траектория, ФУНКЦИЯ ОСИ Ось - линейный элемент плана, соединяющий две или более точки Ось- траектория, направление движения (замощенная тропа, рисунок в плане) Ось имеет свойства подчинять или нейтрализовать пространство и его детали

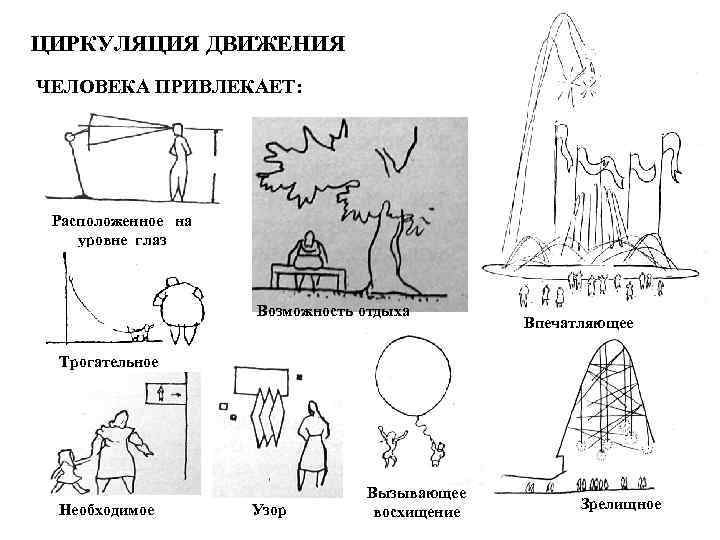

ЦИРКУЛЯЦИЯ ДВИЖЕНИЯ ЧЕЛОВЕКА ПРИВЛЕКАЕТ: Расположенное на уровне глаз Возможность отдыха Впечатляющее Трогательное Необходимое Узор ЦИРКУЛЯЦИЯ ДВИЖЕНИЯ ЧЕЛОВЕКА ПРИВЛЕКАЕТ: Расположенное на уровне глаз Возможность отдыха Впечатляющее Трогательное Необходимое Узор Вызывающее восхищение Зрелищное

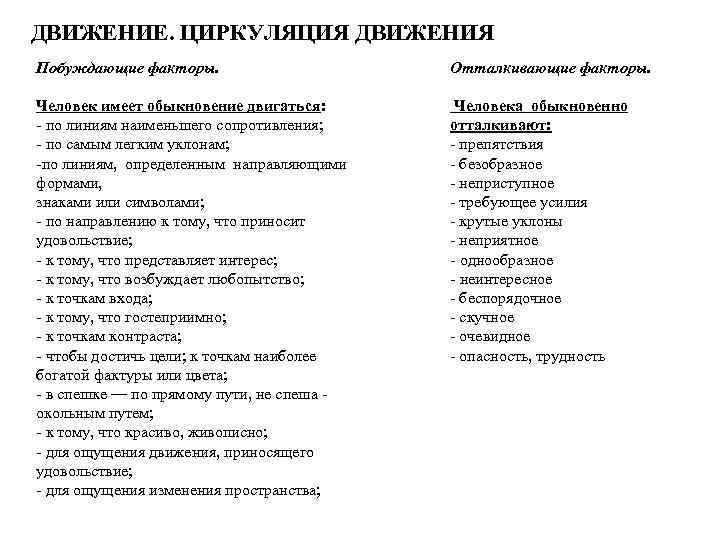

ДВИЖЕНИЕ. ЦИРКУЛЯЦИЯ ДВИЖЕНИЯ Побуждающие факторы. Отталкивающие факторы. Человек имеет обыкновение двигаться: - по линиям ДВИЖЕНИЕ. ЦИРКУЛЯЦИЯ ДВИЖЕНИЯ Побуждающие факторы. Отталкивающие факторы. Человек имеет обыкновение двигаться: - по линиям наименьшего сопротивления; - по самым легким уклонам; -по линиям, определенным направляющими формами, знаками или символами; - по направлению к тому, что приносит удовольствие; - к тому, что представляет интерес; - к тому, что возбуждает любопытство; - к точкам входа; - к тому, что гостеприимно; - к точкам контраста; - чтобы достичь цели; к точкам наиболее богатой фактуры или цвета; - в спешке — по прямому пути, не спеша окольным путем; - к тому, что красиво, живописно; - для ощущения движения, приносящего удовольствие; - для ощущения изменения пространства; Человека обыкновенно отталкивают: - препятствия - безобразное - неприступное - требующее усилия - крутые уклоны - неприятное - однообразное - неинтересное - беспорядочное - скучное - очевидное - опасность, трудность

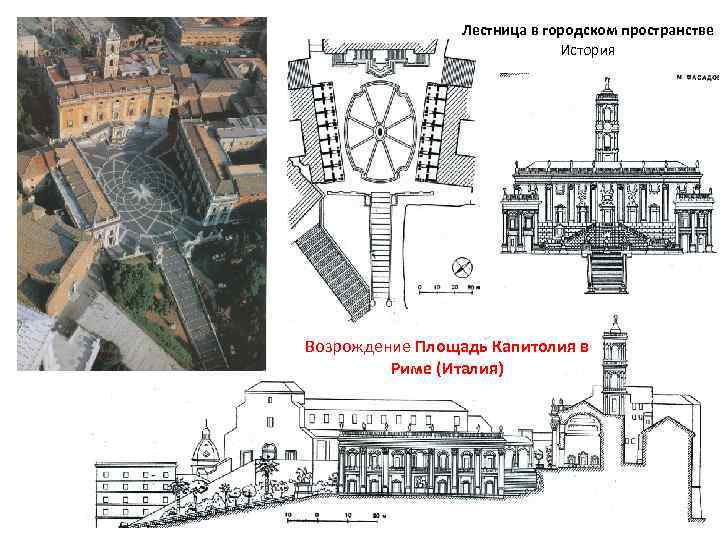

Лестница в городском пространстве История Возрождение Площадь Капитолия в Риме (Италия) Лестница в городском пространстве История Возрождение Площадь Капитолия в Риме (Италия)

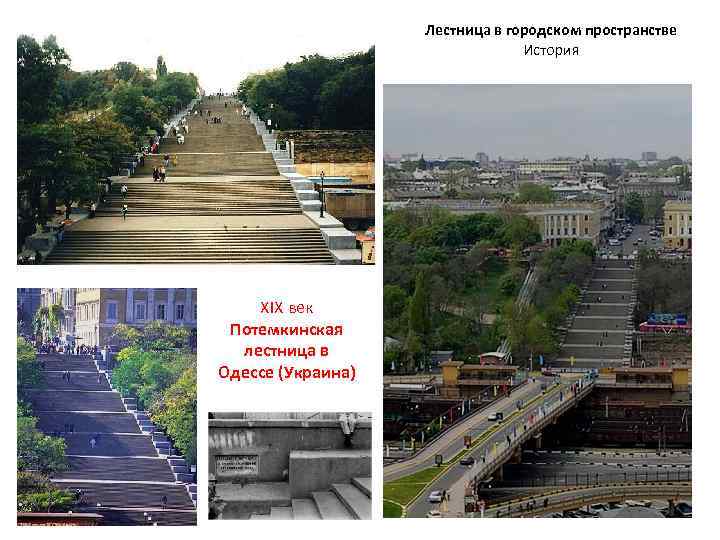

Лестница в городском пространстве История XIX век Потемкинская лестница в Одессе (Украина) Лестница в городском пространстве История XIX век Потемкинская лестница в Одессе (Украина)

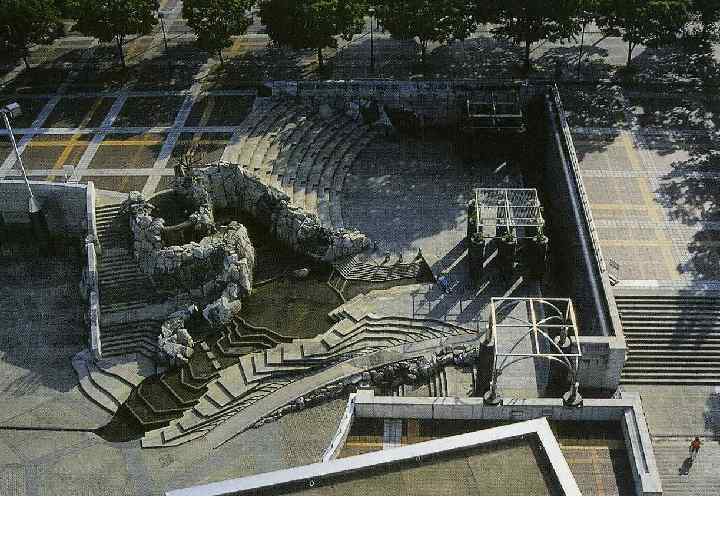

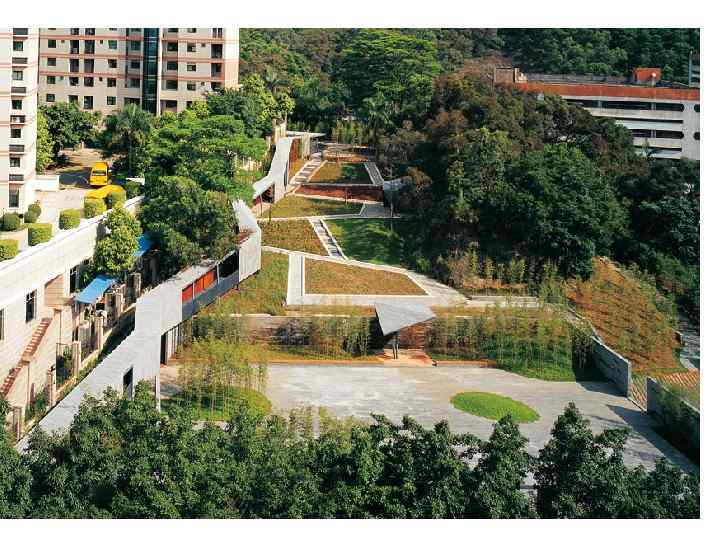

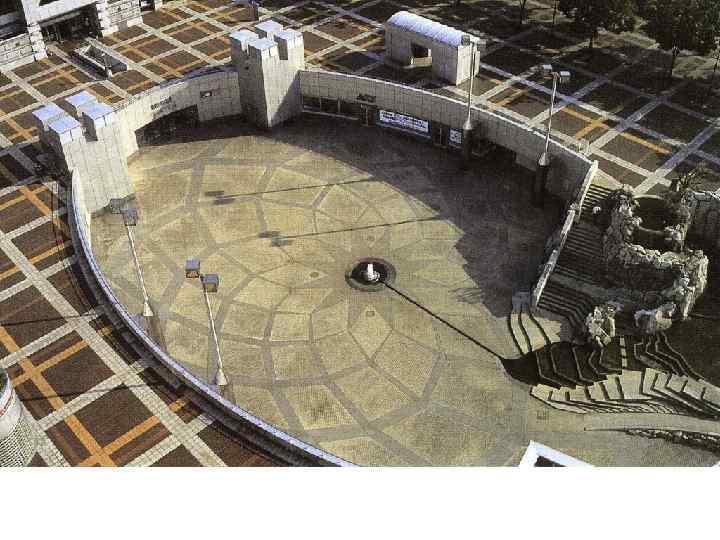

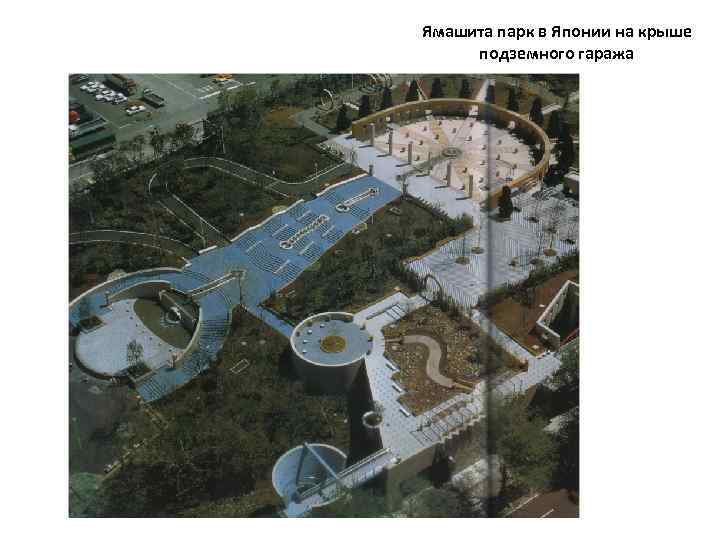

Ямашита парк в Японии на крыше подземного гаража Ямашита парк в Японии на крыше подземного гаража

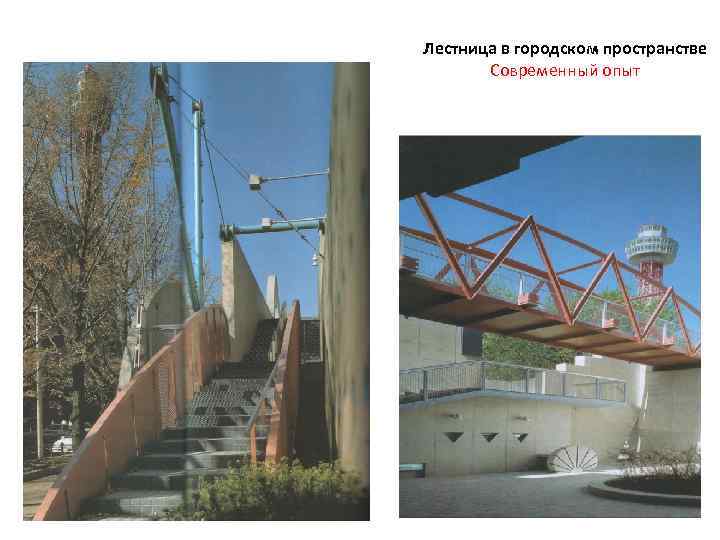

Лестница в городском пространстве Современный опыт Лестница в городском пространстве Современный опыт

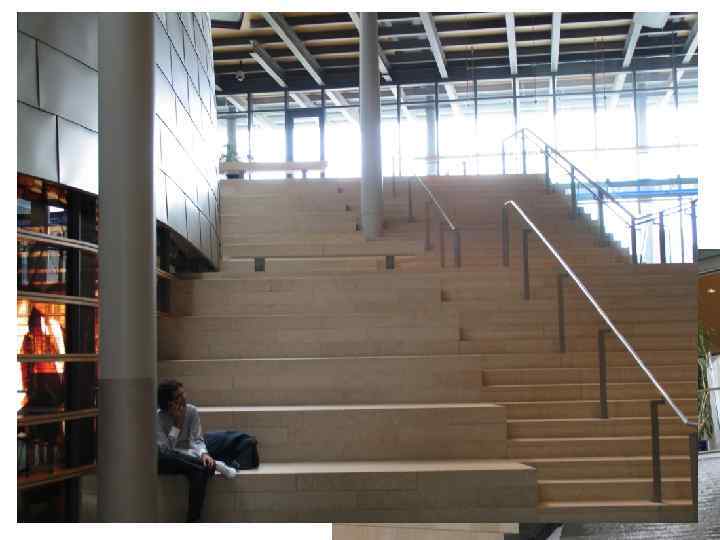

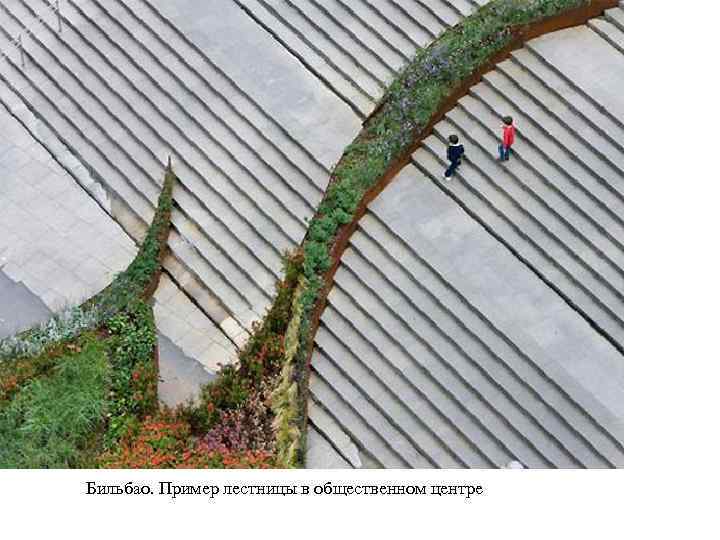

Бильбао. Пример лестницы в общественном центре Бильбао. Пример лестницы в общественном центре

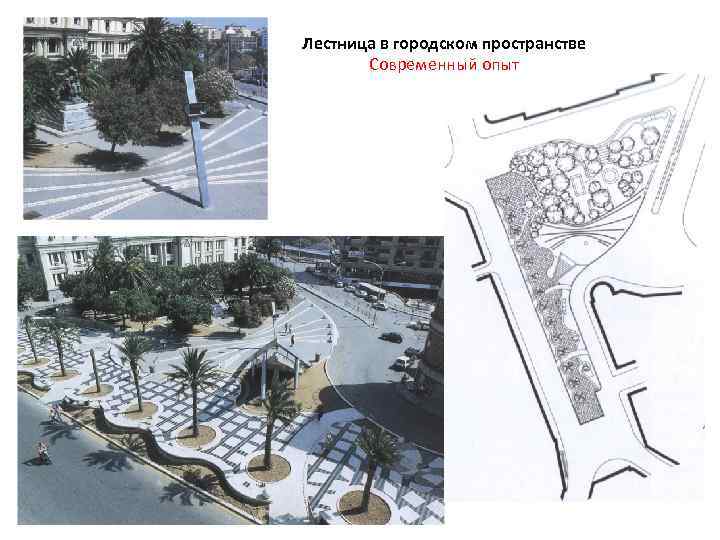

Лестница в городском пространстве Современный опыт Лестница в городском пространстве Современный опыт

Лестница в городском пространстве Современный опыт Лестница в городском пространстве Современный опыт

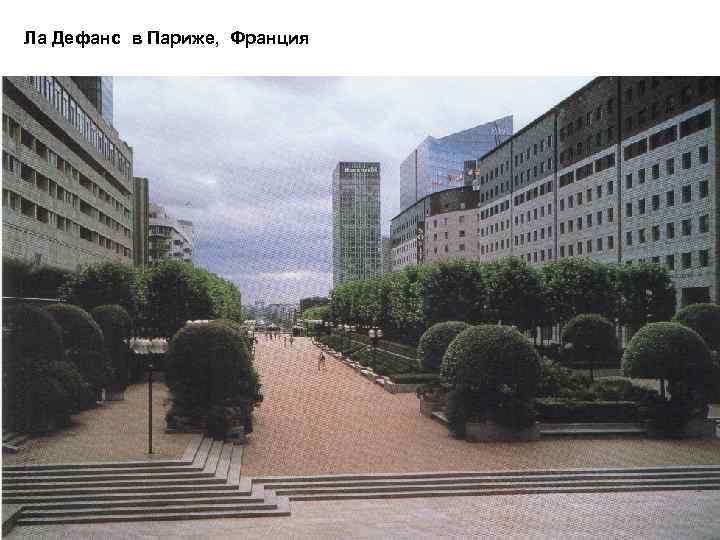

Ла Дефанс в Париже, Франция Ла Дефанс в Париже, Франция

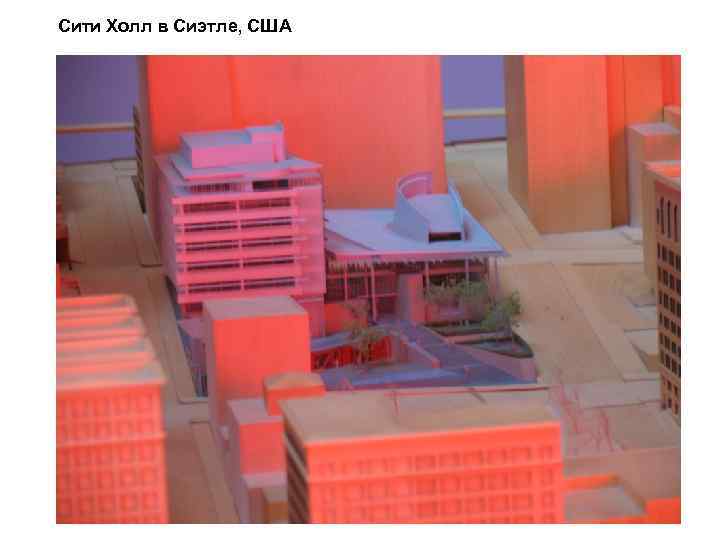

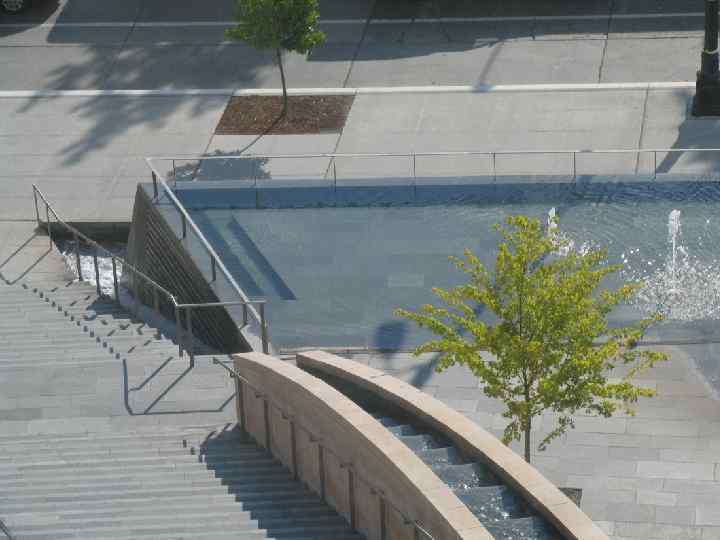

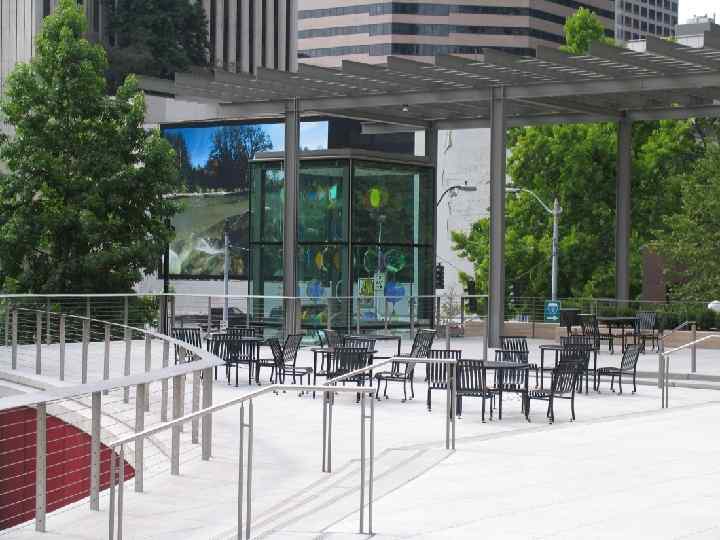

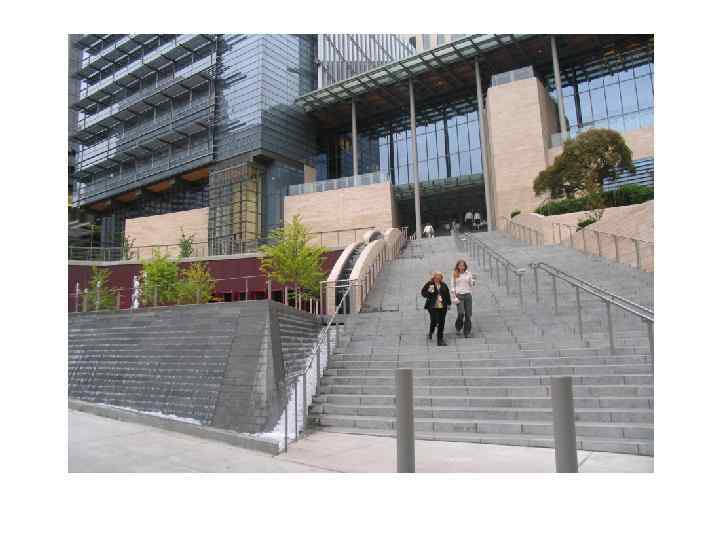

Сити Холл в Сиэтле, США Сити Холл в Сиэтле, США

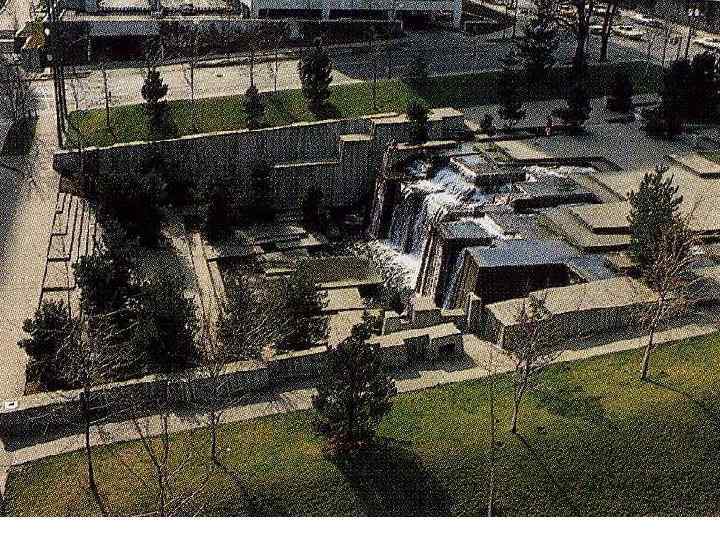

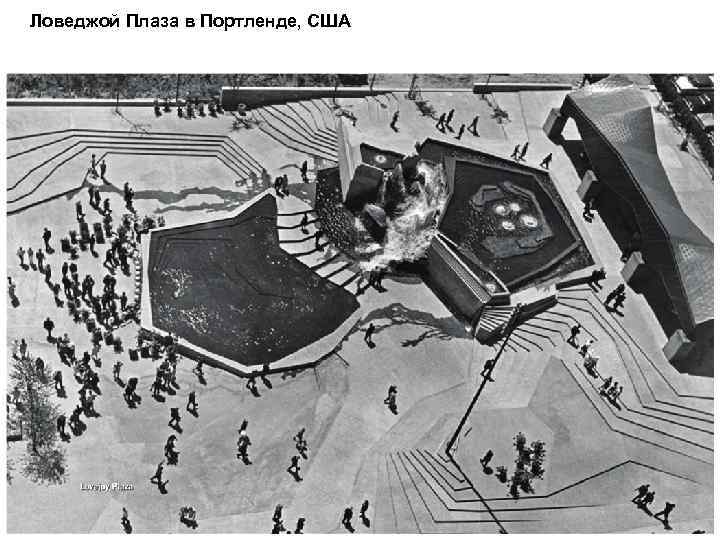

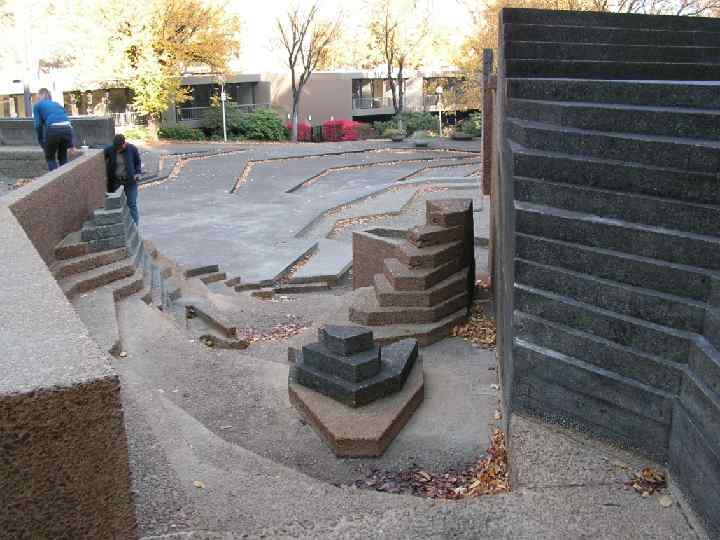

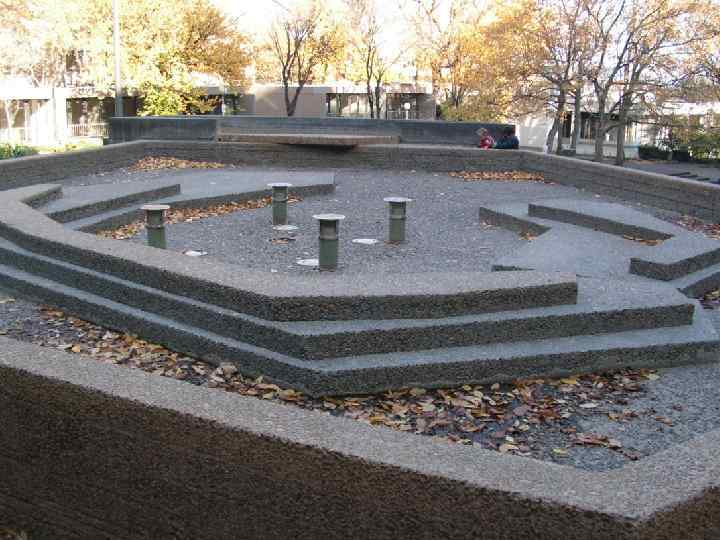

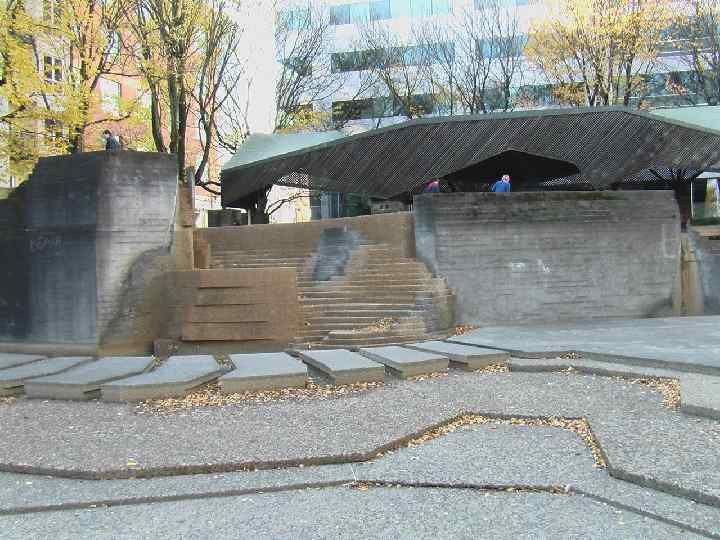

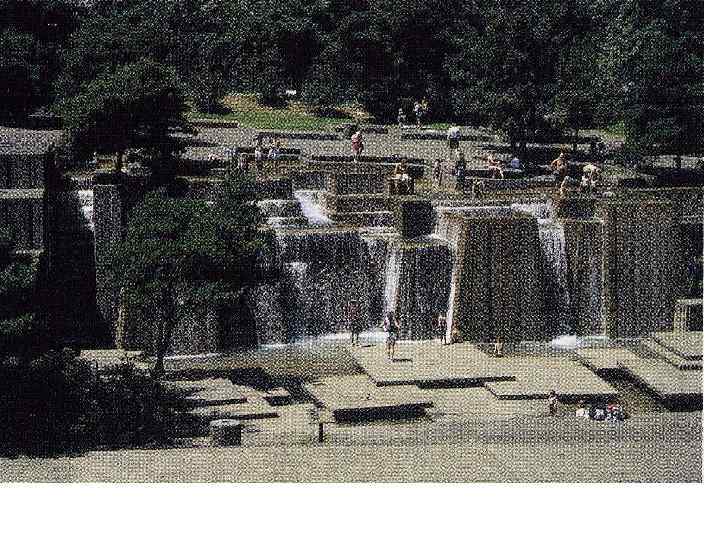

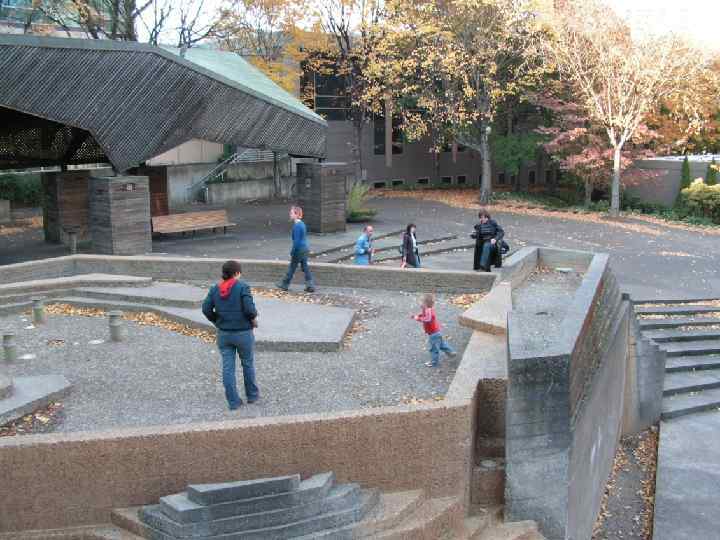

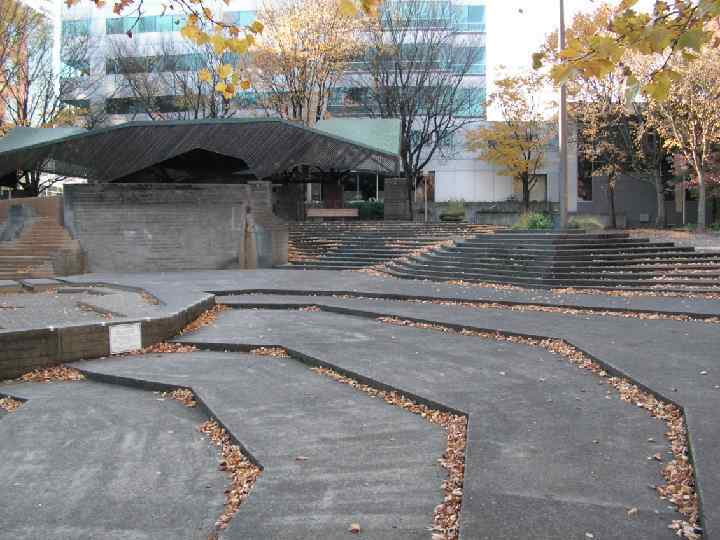

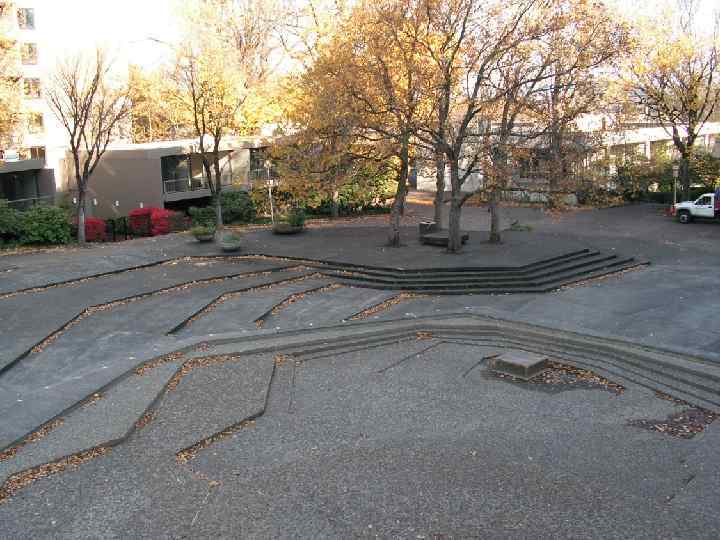

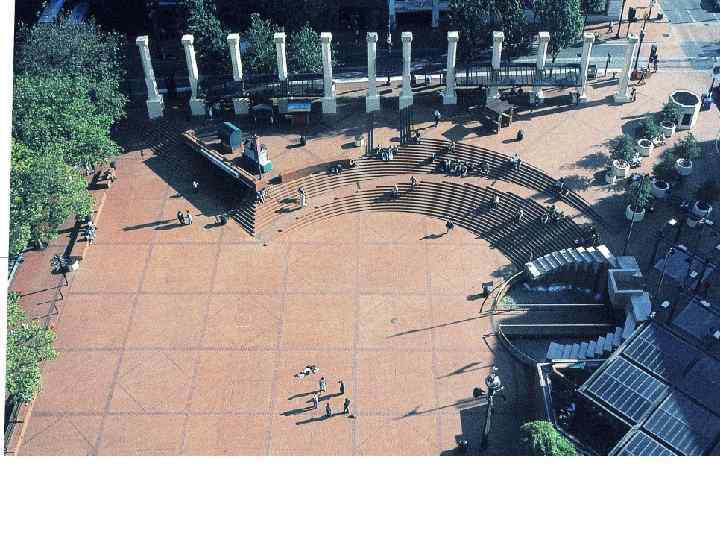

Ловеджой Плаза в Портленде, США Ловеджой Плаза в Портленде, США

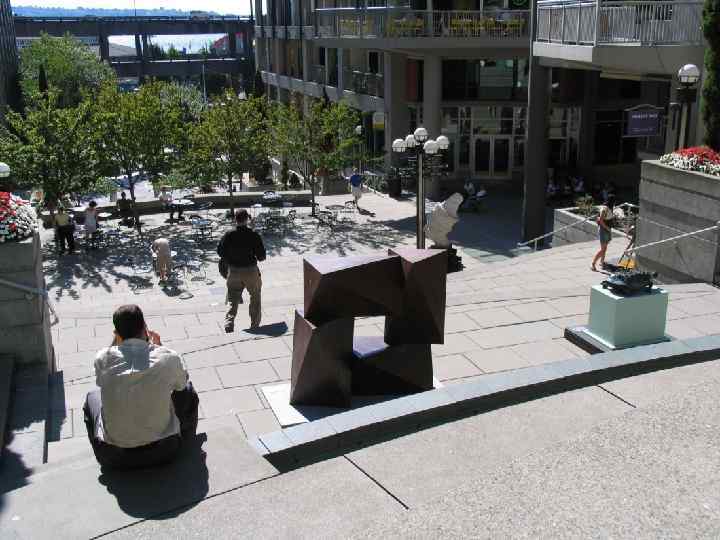

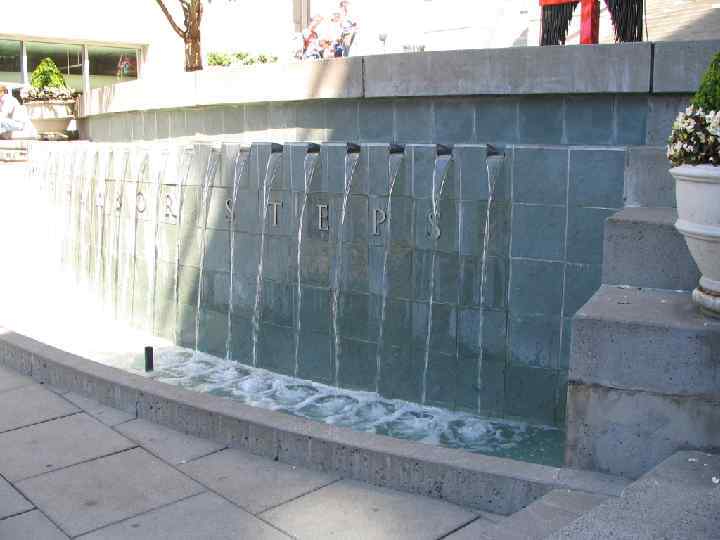

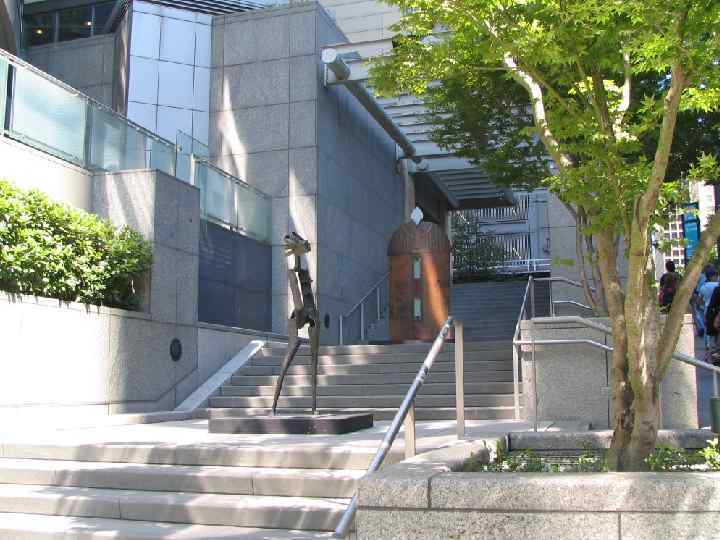

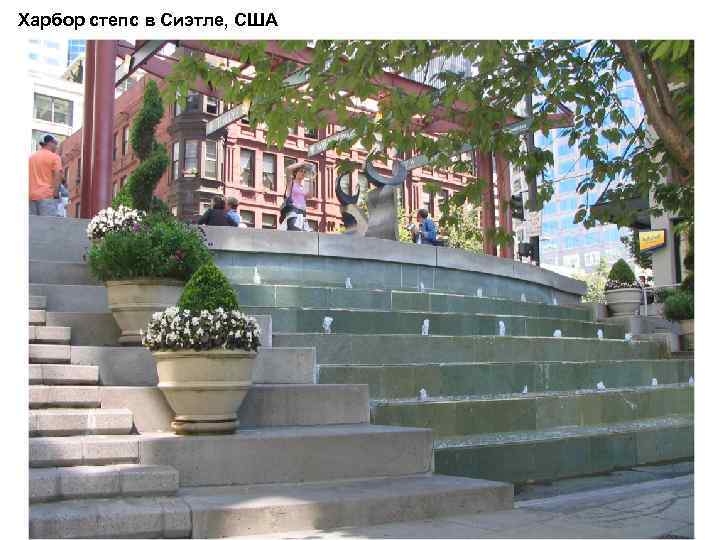

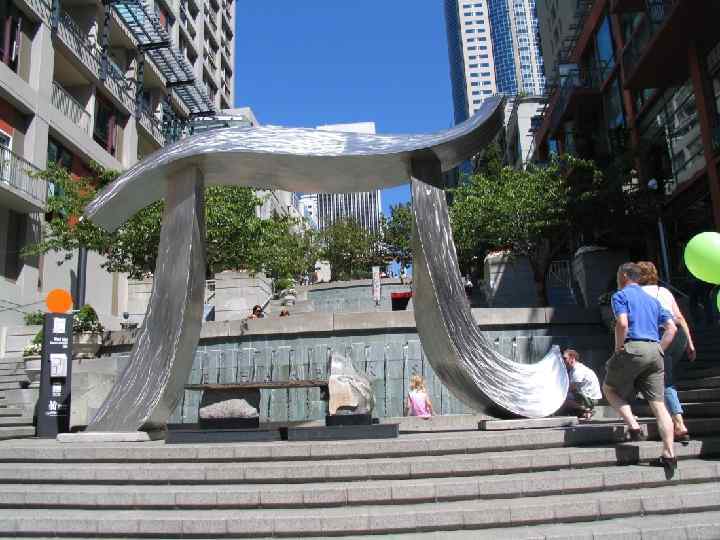

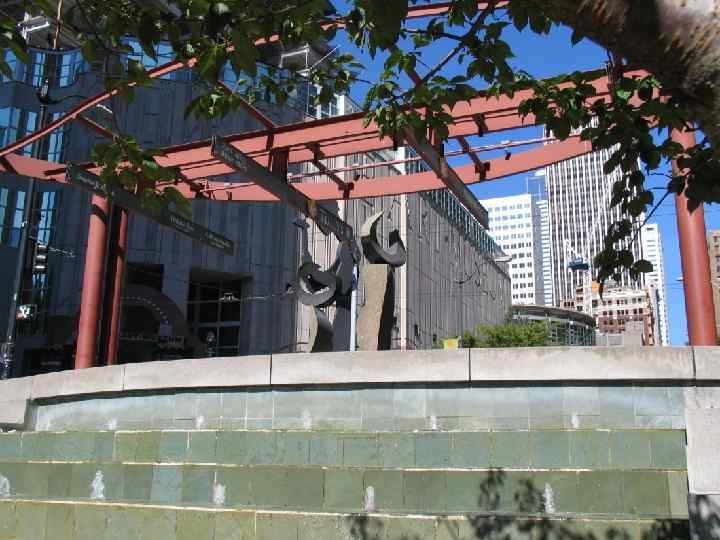

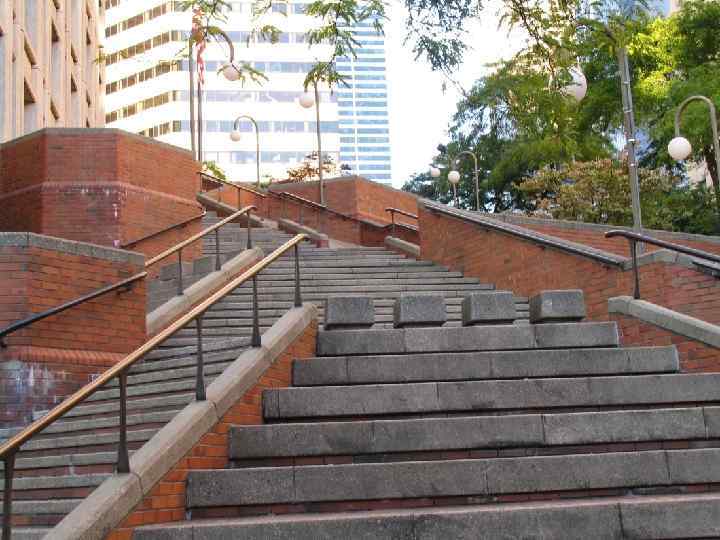

Харбор степс в Сиэтле, США Харбор степс в Сиэтле, США

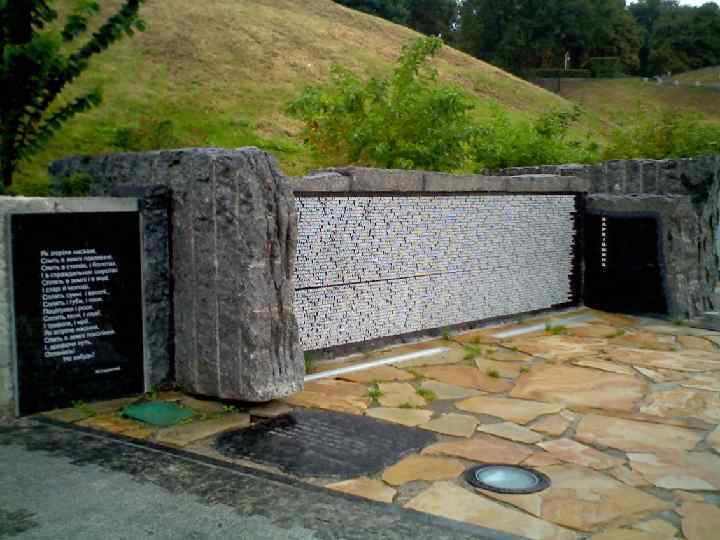

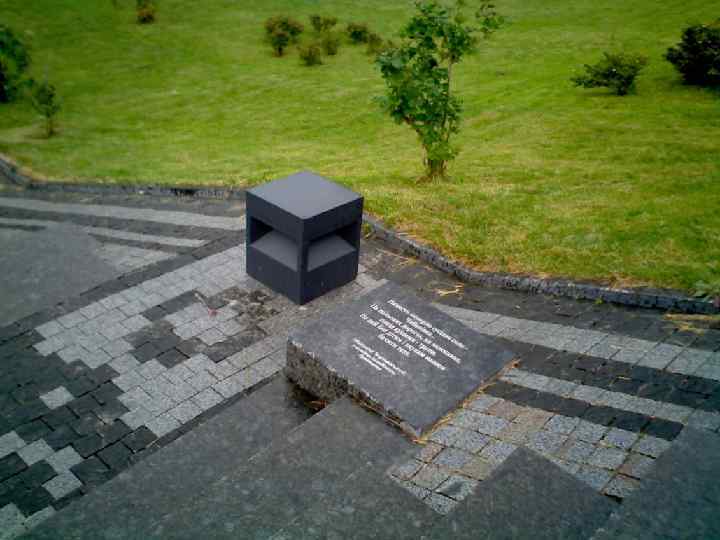

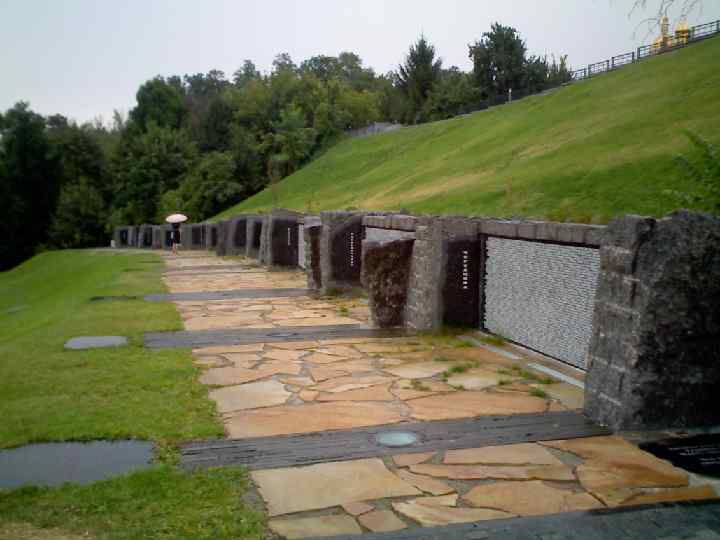

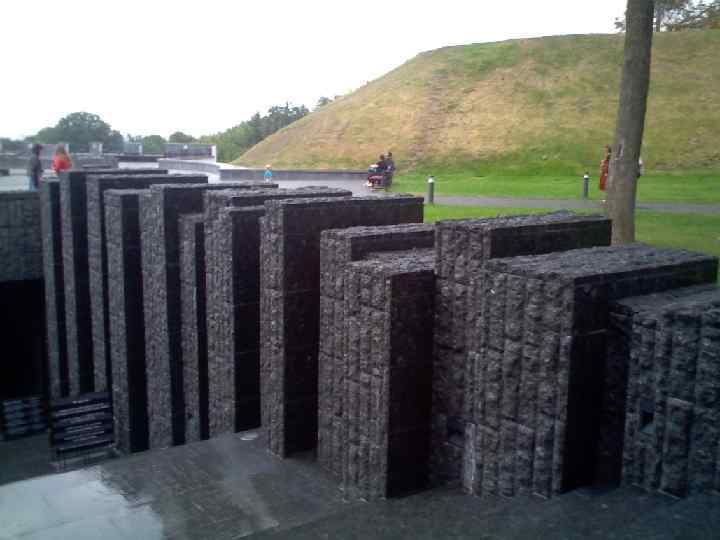

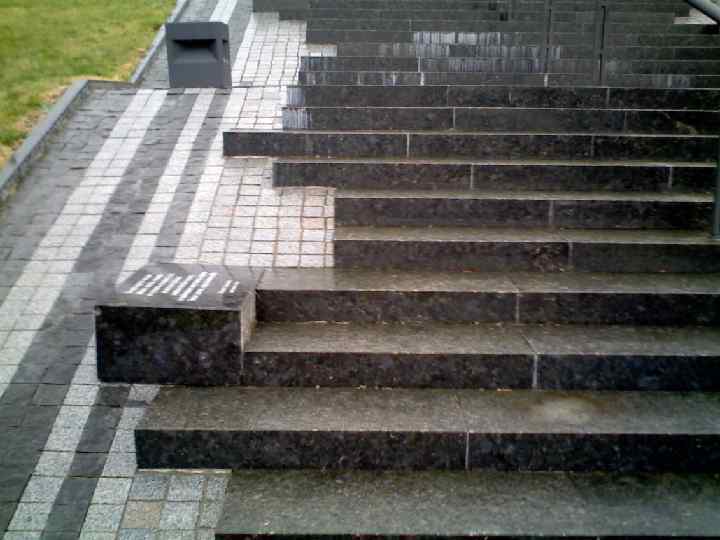

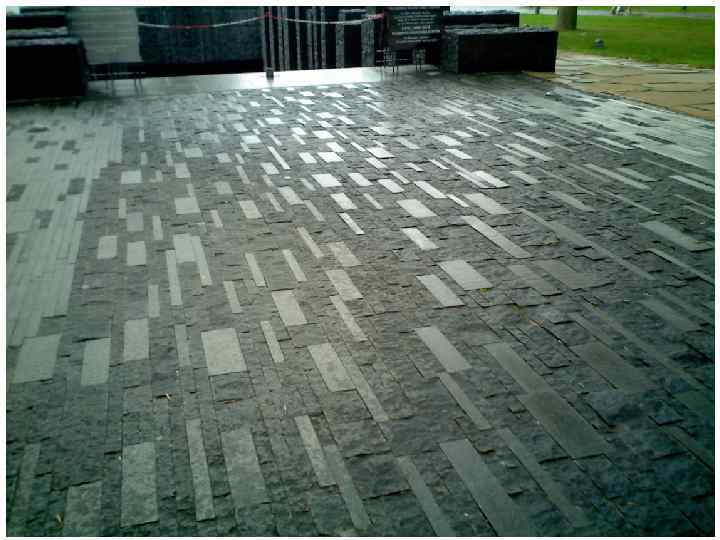

Мемориал Памяти жертвам голодомора в Киеве, Украина Мемориал Памяти жертвам голодомора в Киеве, Украина

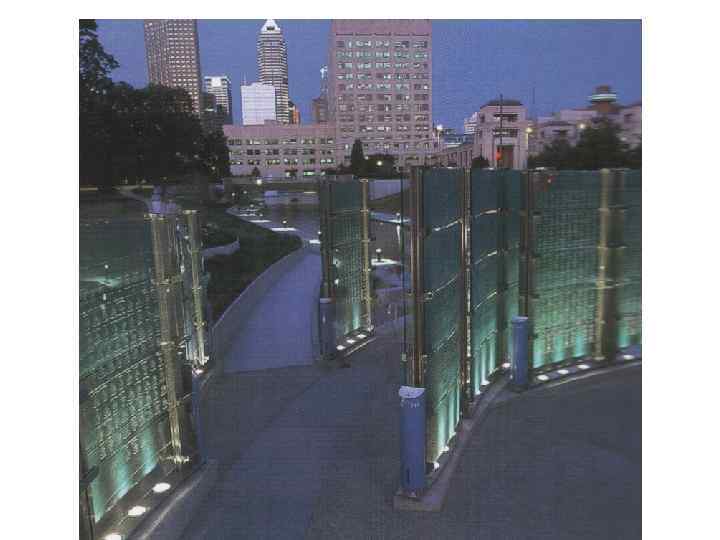

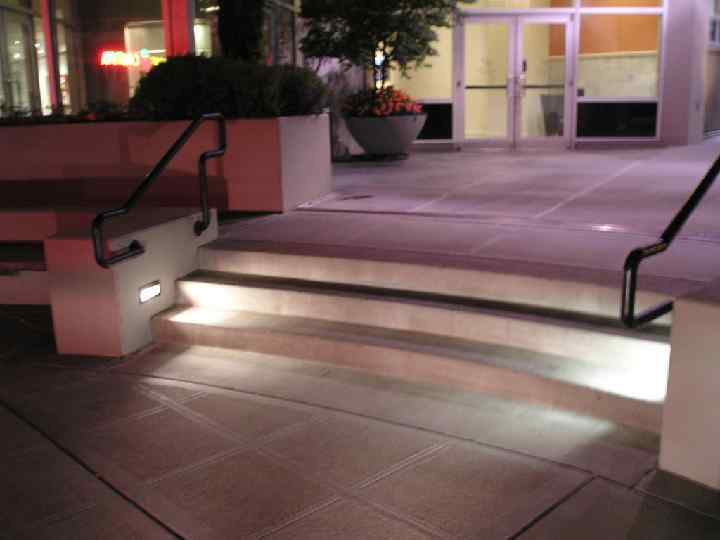

СВЕТ СВЕТ

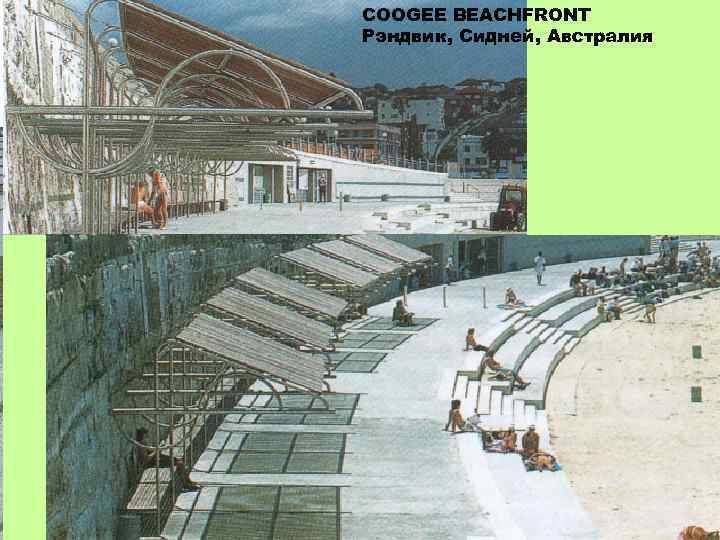

COOGEE BEACHFRONT Рэндвик, Сидней, Австралия COOGEE BEACHFRONT Рэндвик, Сидней, Австралия

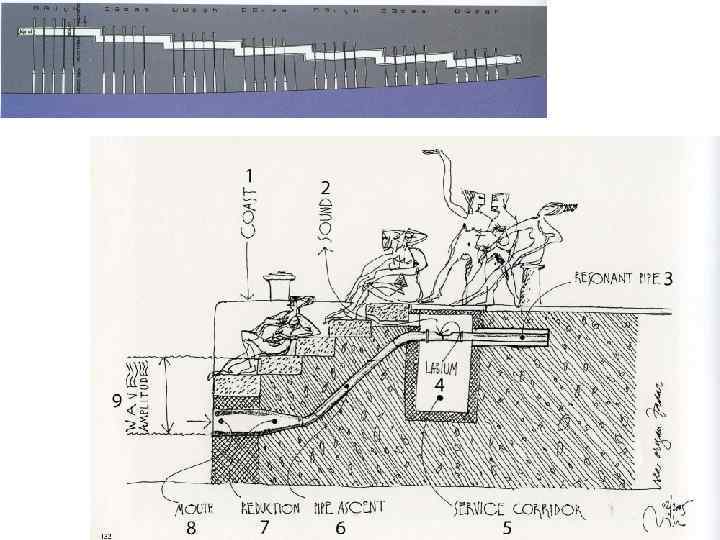

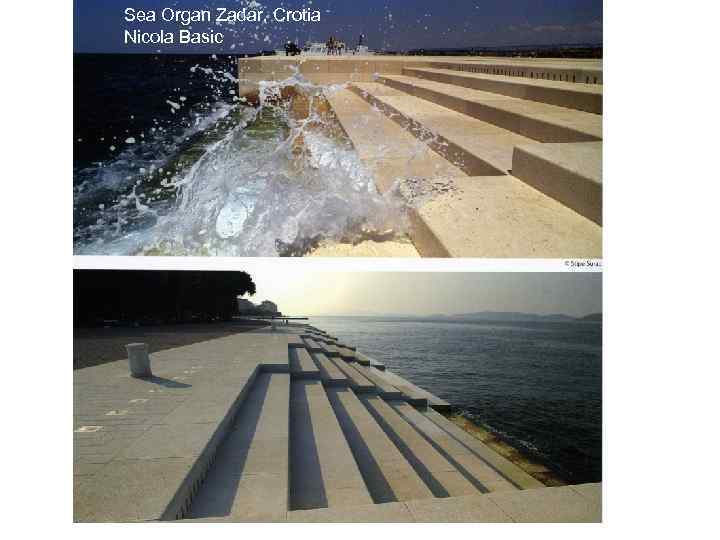

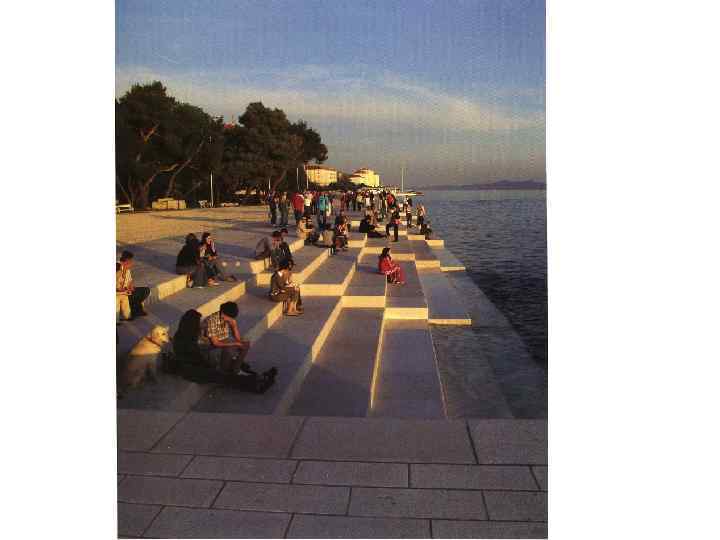

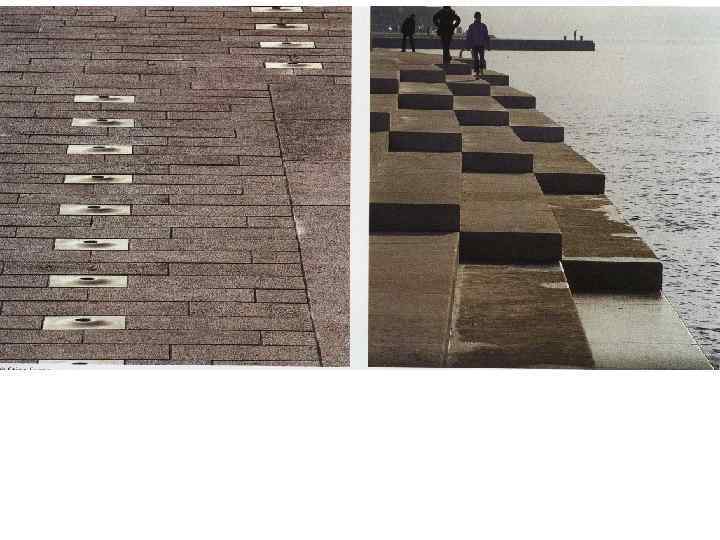

Sea Organ Zadar, Crotia Nicola Basic Sea Organ Zadar, Crotia Nicola Basic

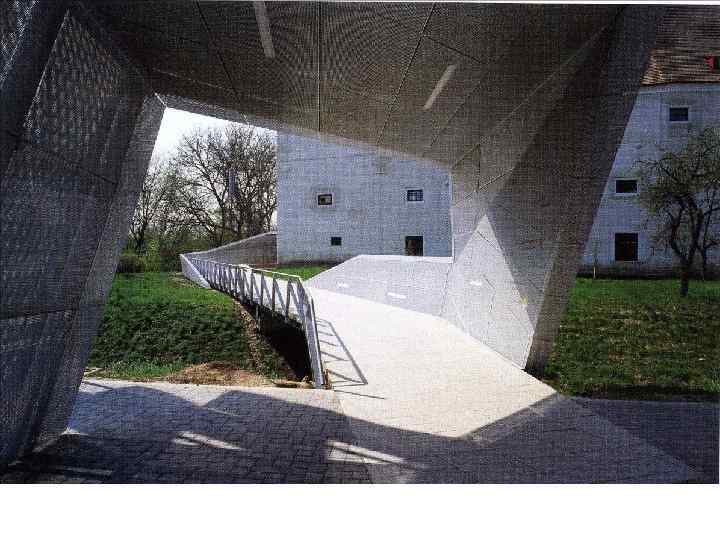

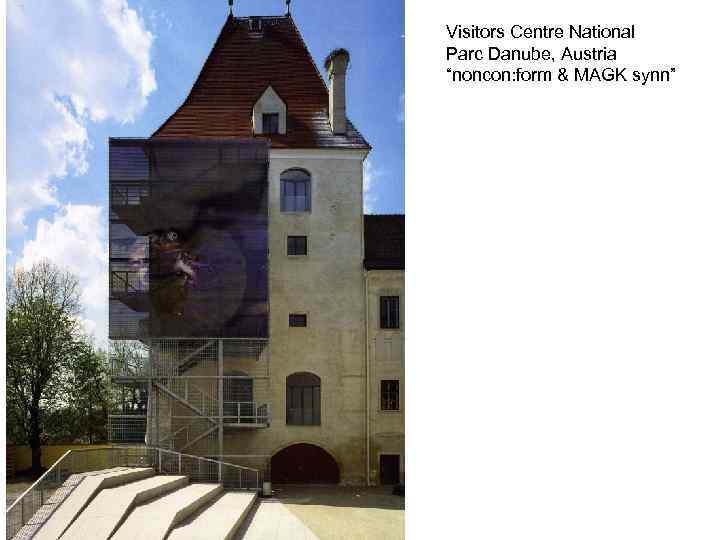

Visitors Centre National Parc Danube, Austria “noncon: form & MAGK synn” Visitors Centre National Parc Danube, Austria “noncon: form & MAGK synn”

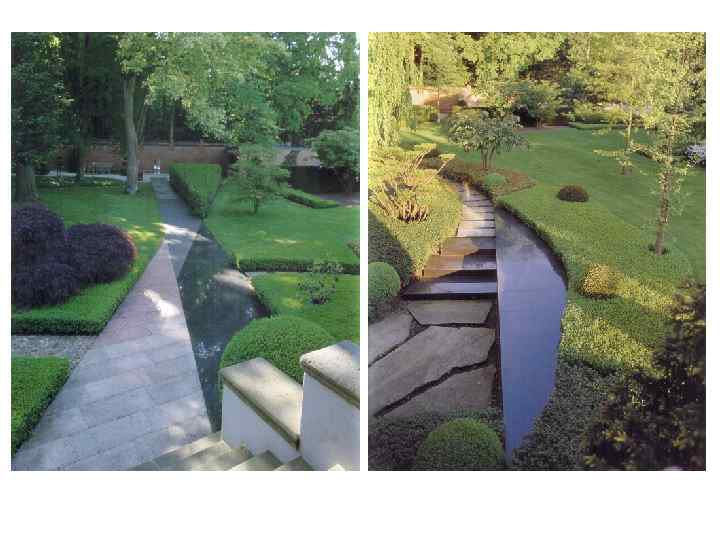

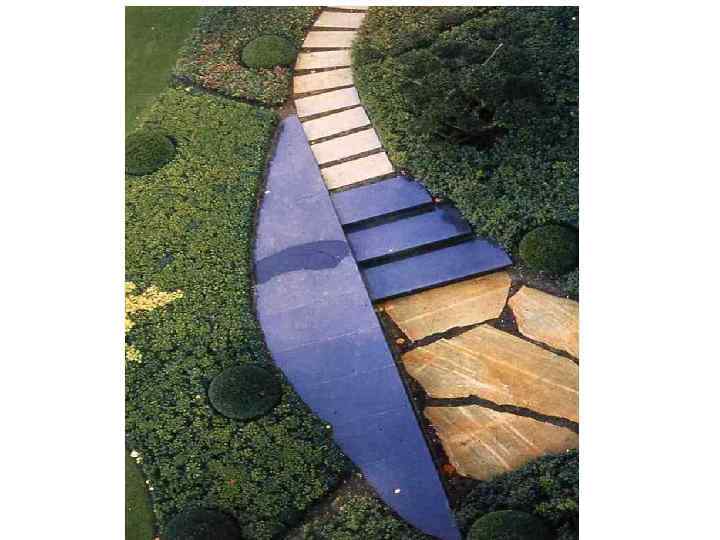

САД ДИЗАЙНЕРА, ГАННОВЕР, ГЕРМАНИЯ. Л. ГЕРНС. САД ДИЗАЙНЕРА, ГАННОВЕР, ГЕРМАНИЯ. Л. ГЕРНС.

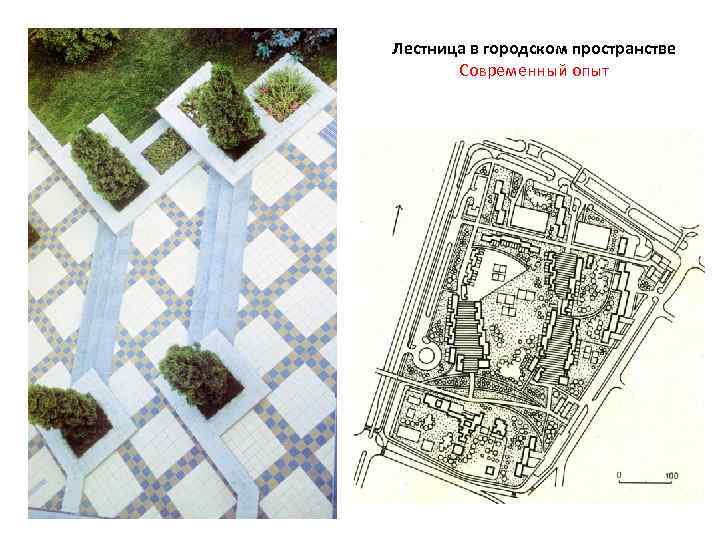

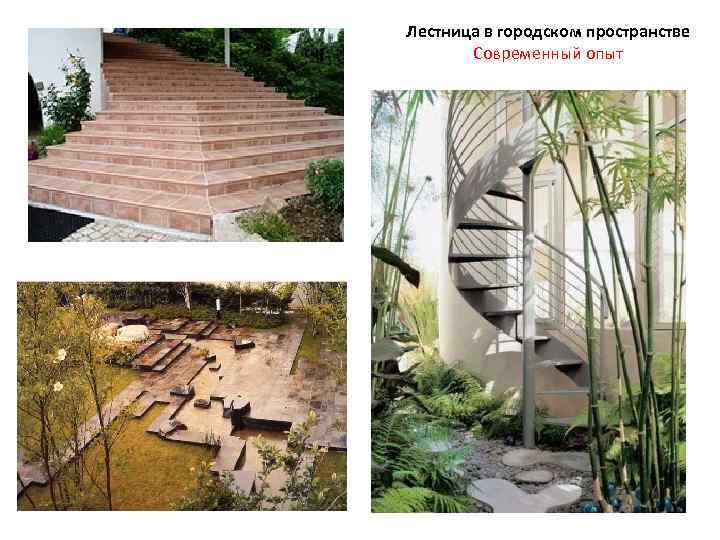

Лестница в городском пространстве Современный опыт Лестница в городском пространстве Современный опыт

Лестница в городском пространстве Современный опыт Лестница в городском пространстве Современный опыт

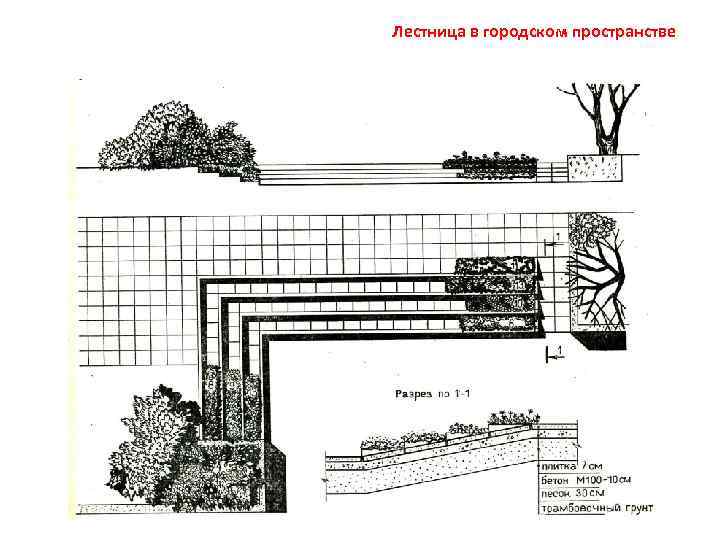

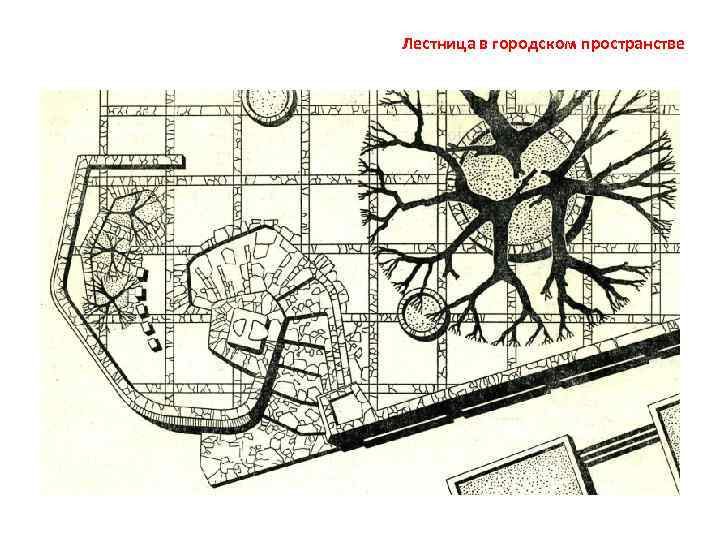

Лестница в городском пространстве Лестница в городском пространстве

Лестница в городском пространстве Лестница в городском пространстве

Лестница в городском пространстве Лестница в городском пространстве

Лестница в городском пространстве Лестница в городском пространстве

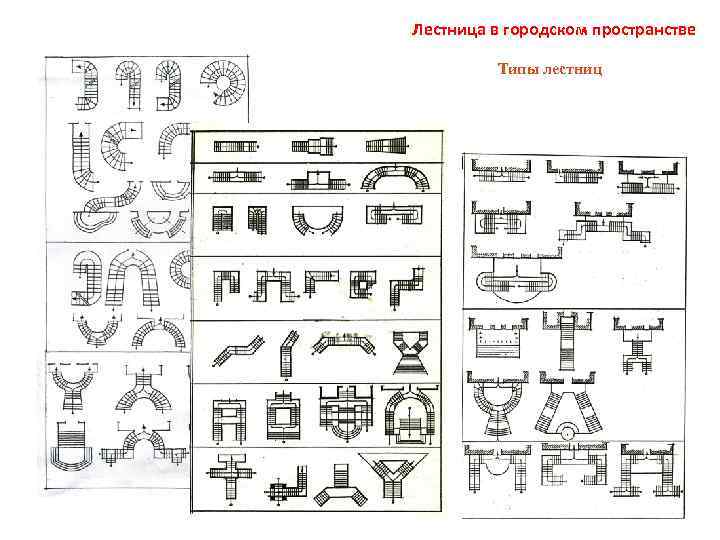

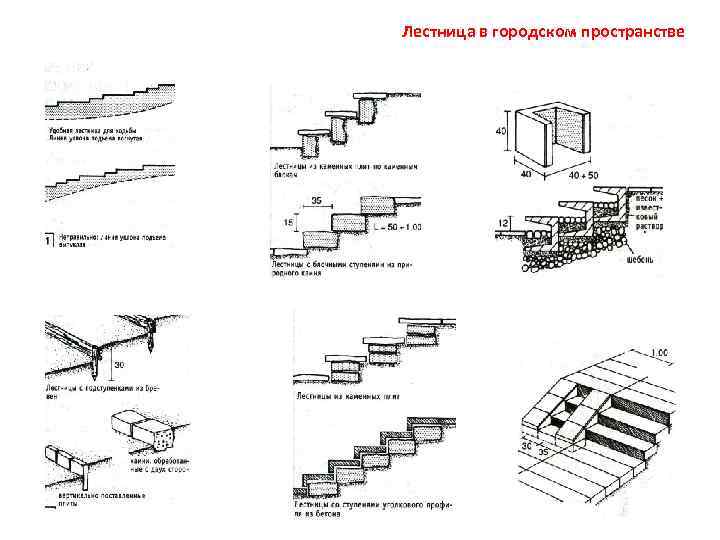

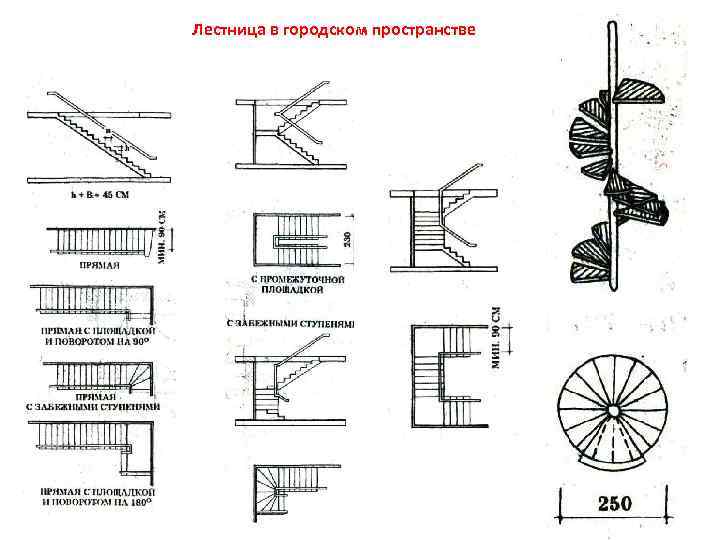

Лестница в городском пространстве Типы лестниц Лестница в городском пространстве Типы лестниц

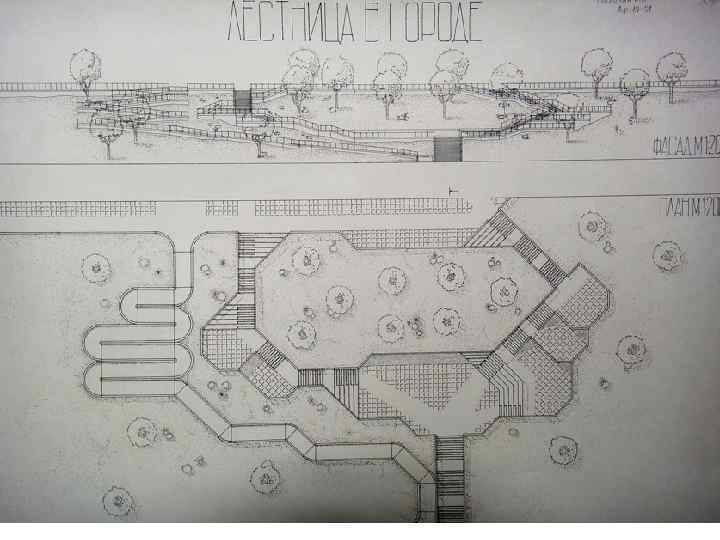

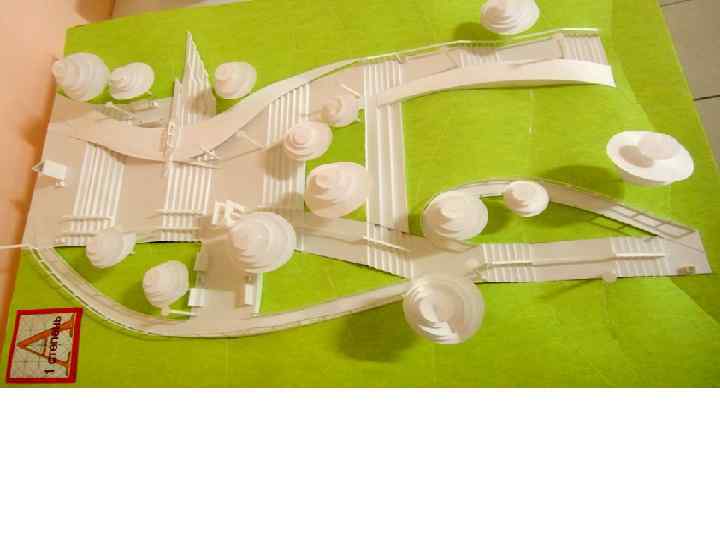

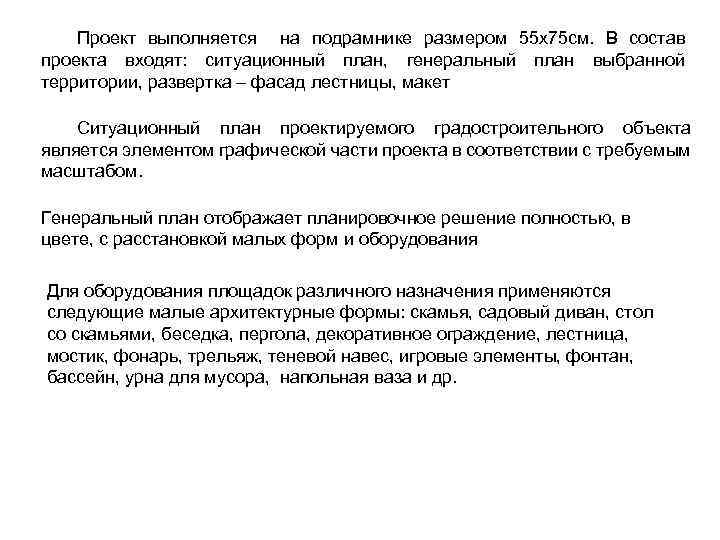

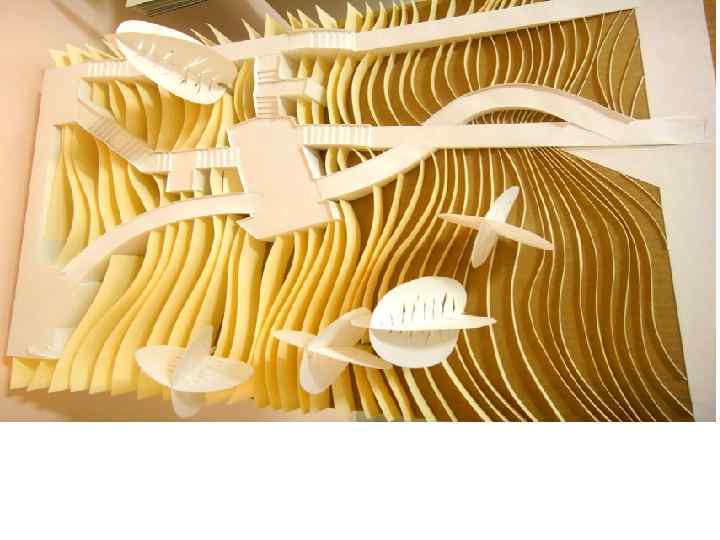

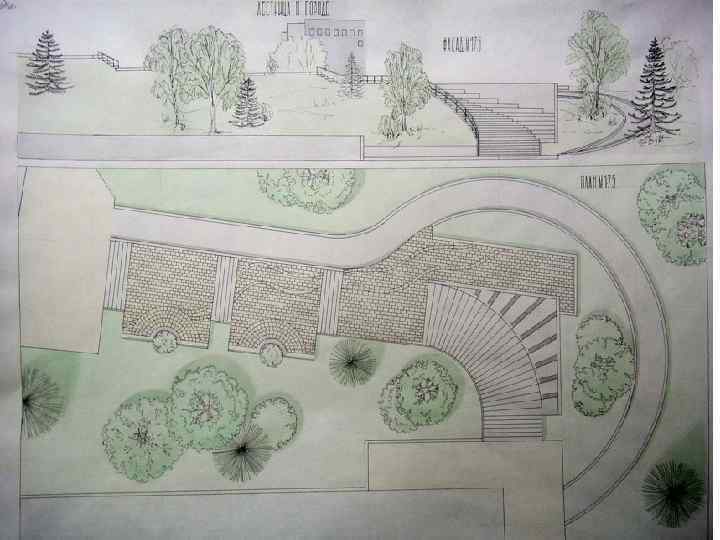

Проект выполняется на подрамнике размером 55 х75 см. В состав проекта входят: ситуационный план, Проект выполняется на подрамнике размером 55 х75 см. В состав проекта входят: ситуационный план, генеральный план выбранной территории, развертка – фасад лестницы, макет Ситуационный план проектируемого градостроительного объекта является элементом графической части проекта в соответствии с требуемым масштабом. Генеральный план отображает планировочное решение полностью, в цвете, с расстановкой малых форм и оборудования Для оборудования площадок различного назначения применяются следующие малые архитектурные формы: скамья, садовый диван, стол со скамьями, беседка, пергола, декоративное ограждение, лестница, мостик, фонарь, трельяж, теневой навес, игровые элементы, фонтан, бассейн, урна для мусора, напольная ваза и др.
