Лесной поиск практическое пособие Минск 2014

Лесной поиск ( практическое пособие) Минск 2014

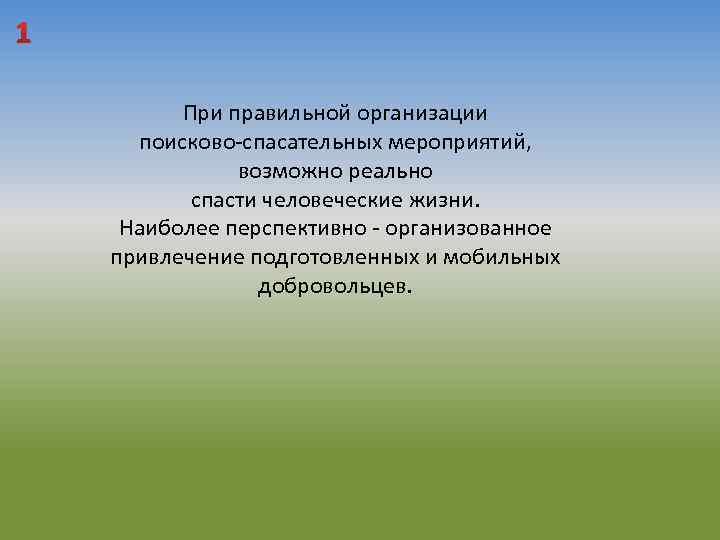

1 При правильной организации поисково-спасательных мероприятий, возможно реально спасти человеческие жизни. Наиболее перспективно - организованное привлечение подготовленных и мобильных добровольцев.

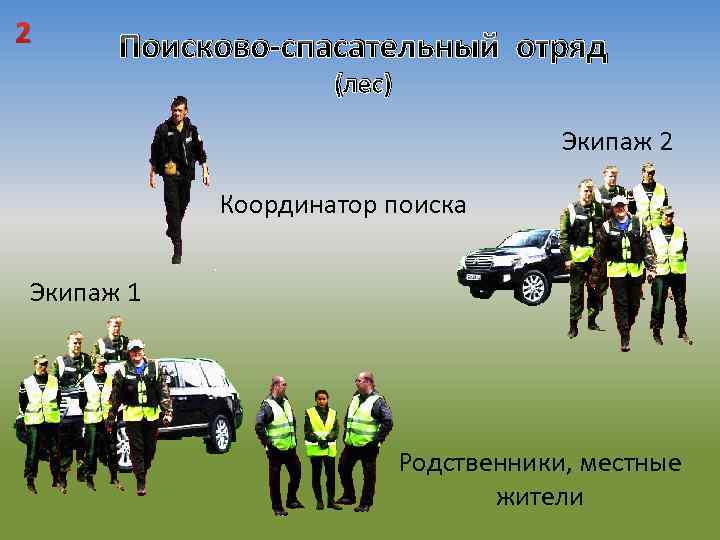

2 Поисково-спасательный отряд (лес) Экипаж 2 Координатор поиска Экипаж 1 Родственники, местные жители

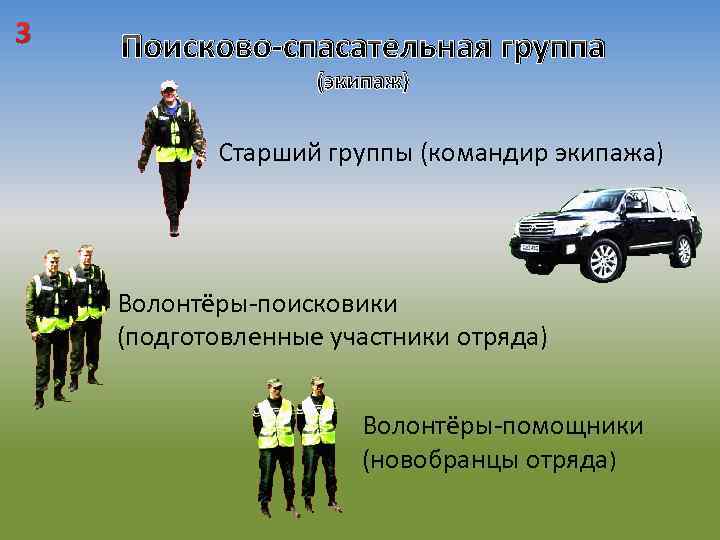

3 Поисково-спасательная группа (экипаж) Старший группы (командир экипажа) Волонтёры-поисковики (подготовленные участники отряда) Волонтёры-помощники (новобранцы отряда)

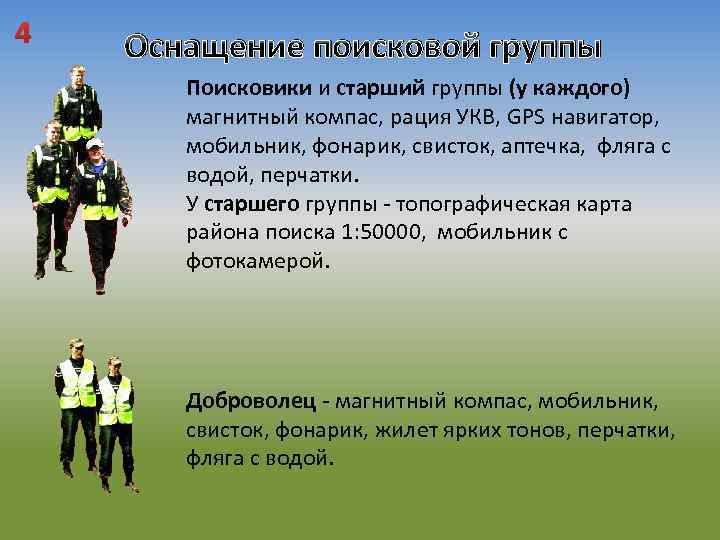

4 Оснащение поисковой группы Поисковики и старший группы (у каждого) магнитный компас, рация УКВ, GPS навигатор, мобильник, фонарик, свисток, аптечка, фляга с водой, перчатки. У старшего группы - топографическая карта района поиска 1: 50000, мобильник с фотокамерой. Доброволец - магнитный компас, мобильник, свисток, фонарик, жилет ярких тонов, перчатки, фляга с водой.

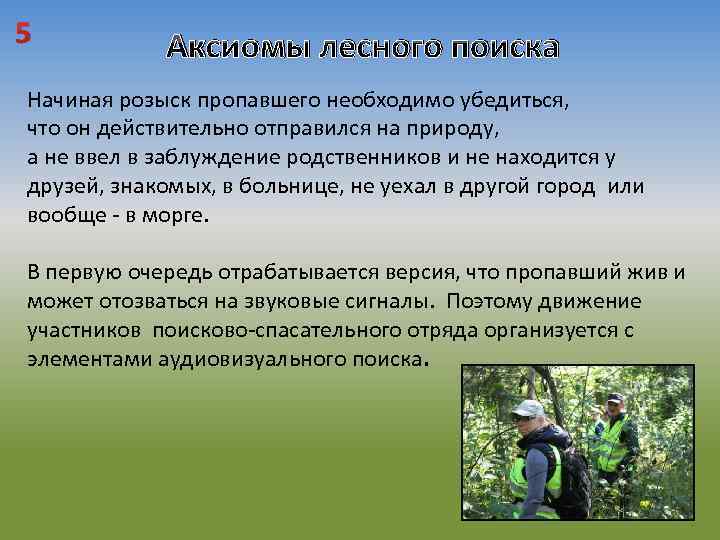

5 Аксиомы лесного поиска Начиная розыск пропавшего необходимо убедиться, что он действительно отправился на природу, а не ввел в заблуждение родственников и не находится у друзей, знакомых, в больнице, не уехал в другой город или вообще - в морге. В первую очередь отрабатывается версия, что пропавший жив и может отозваться на звуковые сигналы. Поэтому движение участников поисково-спасательного отряда организуется с элементами аудиовизуального поиска.

6 Заблудившиеся в лесу Физически и психически здоровые люди, в том числе грибники, охотники, рыбаки, туристы потерявшие ориентацию в белорусских лесах и при положительных суточных температурах воздуха, способны в течении 3 суток самостоятельно выйти к населённому пункту.

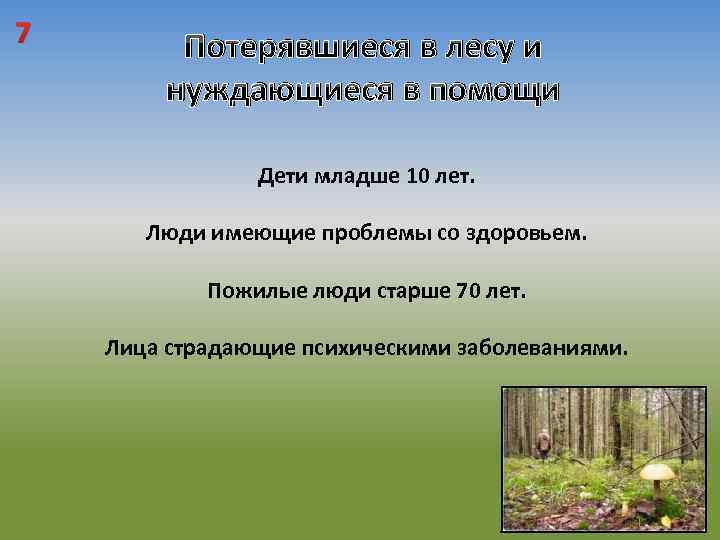

7 Потерявшиеся в лесу и нуждающиеся в помощи Дети младше 10 лет. Люди имеющие проблемы со здоровьем. Пожилые люди старше 70 лет. Лица страдающие психическими заболеваниями.

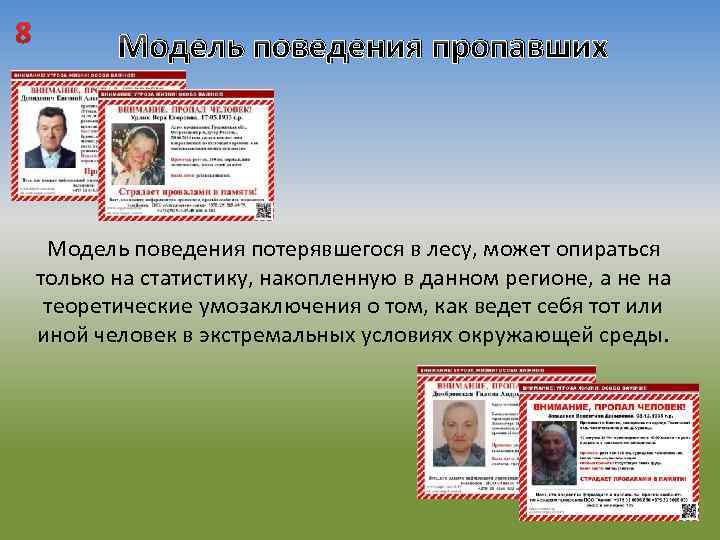

8 Модель поведения пропавших Модель поведения потерявшегося в лесу, может опираться только на статистику, накопленную в данном регионе, а не на теоретические умозаключения о том, как ведет себя тот или иной человек в экстремальных условиях окружающей среды.

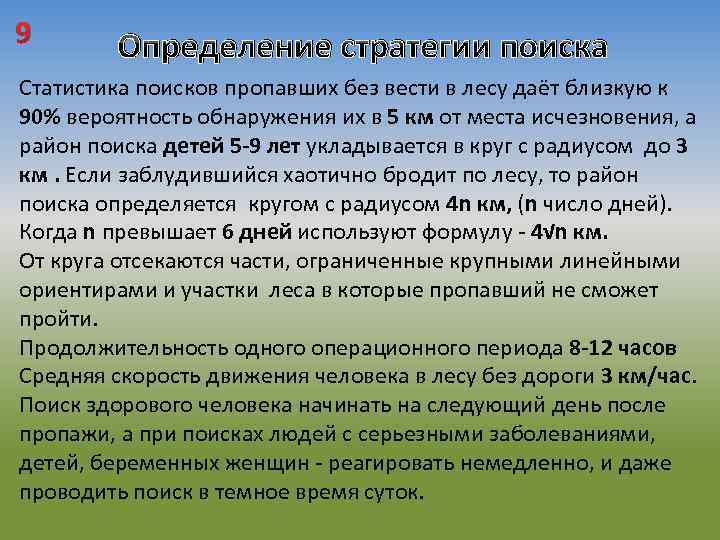

9 Определение стратегии поиска Статистика поисков пропавших без вести в лесу даёт близкую к 90% вероятность обнаружения их в 5 км от места исчезновения, а район поиска детей 5 -9 лет укладывается в круг с радиусом до 3 км. Если заблудившийся хаотично бродит по лесу, то район поиска определяется кругом с радиусом 4 n км, (n число дней). Когда n превышает 6 дней используют формулу - 4√n км. От круга отсекаются части, ограниченные крупными линейными ориентирами и участки леса в которые пропавший не сможет пройти. Продолжительность одного операционного периода 8 -12 часов Средняя скорость движения человека в лесу без дороги 3 км/час. Поиск здорового человека начинать на следующий день после пропажи, а при поисках людей с серьезными заболеваниями, детей, беременных женщин - реагировать немедленно, и даже проводить поиск в темное время суток.

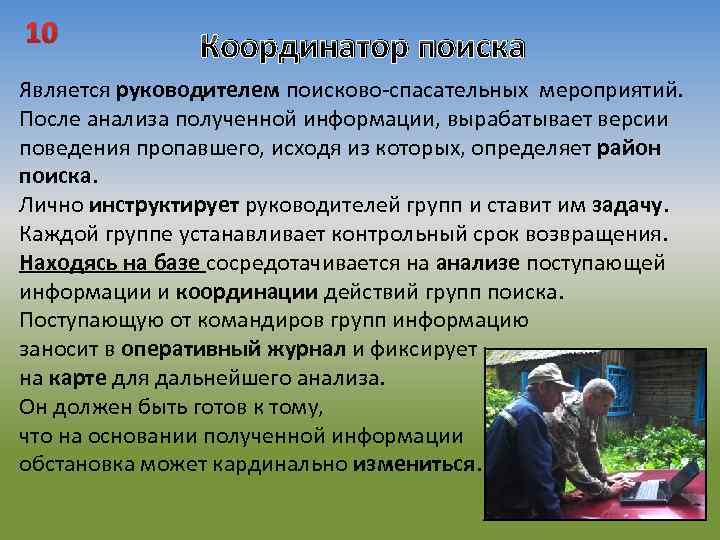

10 Координатор поиска Является руководителем поисково-спасательных мероприятий. После анализа полученной информации, вырабатывает версии поведения пропавшего, исходя из которых, определяет район поиска. Лично инструктирует руководителей групп и ставит им задачу. Каждой группе устанавливает контрольный срок возвращения. Находясь на базе сосредотачивается на анализе поступающей информации и координации действий групп поиска. Поступающую от командиров групп информацию заносит в оперативный журнал и фиксирует на карте для дальнейшего анализа. Он должен быть готов к тому, что на основании полученной информации обстановка может кардинально измениться.

11 • • Необходимые знания и навыки Чтение топографической карты. Умение ходить по азимуту в лесу. Навыки в использовании GPS навигатора. Знание строевых приемов перестроений группы. Соблюдение правил УКВ радиосвязи. Знание звуковых сигналов (свисток) при поиске. Владение методом и технологией лесного поиска.

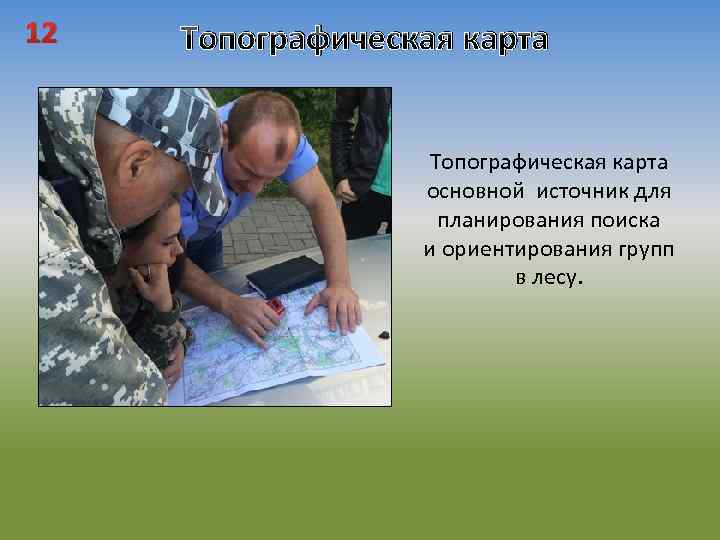

12 Топографическая карта основной источник для планирования поиска и ориентирования групп в лесу.

13 Топографическая карта используется для • изучения и оценки местности • решения задач, связанных с определением расстояний, площадей, высот, крутизны и видов скатов • ориентирования и движения на местности • определение координат объектов

14 Километровая сетка На топографической карте система плоских прямоугольных координат даётся в виде сетки взаимно перпендикулярных линий. Горизонтальные линии этой сетки – параллельны экватору, вертикальные – меридиану, а следовательно могут использоваться для определения пеленга на объект или азимута для движения.

15 Километровая сетка Y расстояние На карте см На местности км 1 : 25000 4 1 1 : 50000 2 1 1 : 100000 2 2 1 : 200000 Х Масштаб карты 2 4 Километровая сетка используется для указания квадратов местонахождения объектов. При указании квадрата сначала называют цифры горизонтальной линии карты (координату Х), а затем вертикальной (координату Y).

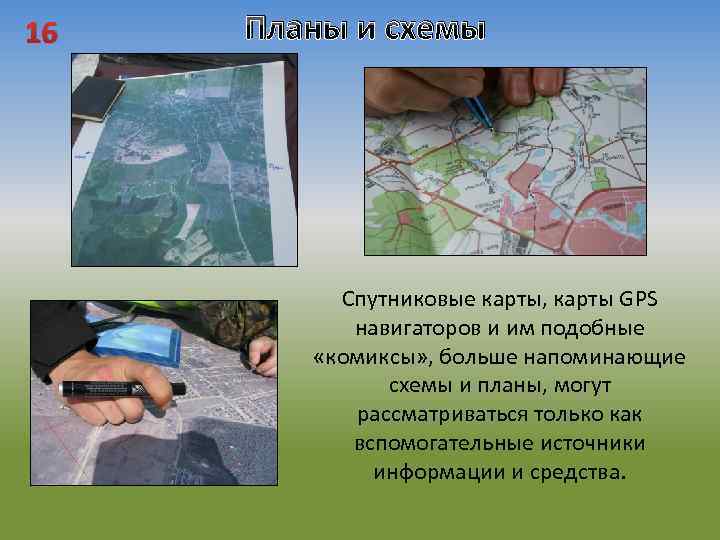

16 Планы и схемы Спутниковые карты, карты GPS навигаторов и им подобные «комиксы» , больше напоминающие схемы и планы, могут рассматриваться только как вспомогательные источники информации и средства.

17 Линейные ориентиры - просеки Наиболее рациональным необходимо считать определение квадратов поиска по просекам. Этот прием эффективнее использования лесных дорог или тропинок.

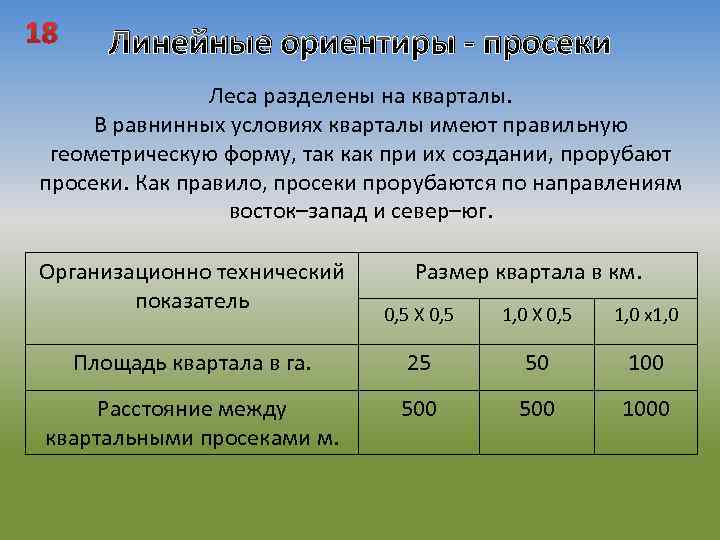

18 Линейные ориентиры - просеки Леса разделены на кварталы. В равнинных условиях кварталы имеют правильную геометрическую форму, так как при их создании, прорубают просеки. Как правило, просеки прорубаются по направлениям восток–запад и север–юг. Организационно технический показатель Размер квартала в км. 0, 5 Х 0, 5 1, 0 х1, 0 Площадь квартала в га. 25 50 100 Расстояние между квартальными просеками м. 500 1000

19 Лесные кварталы и просеки (карта)

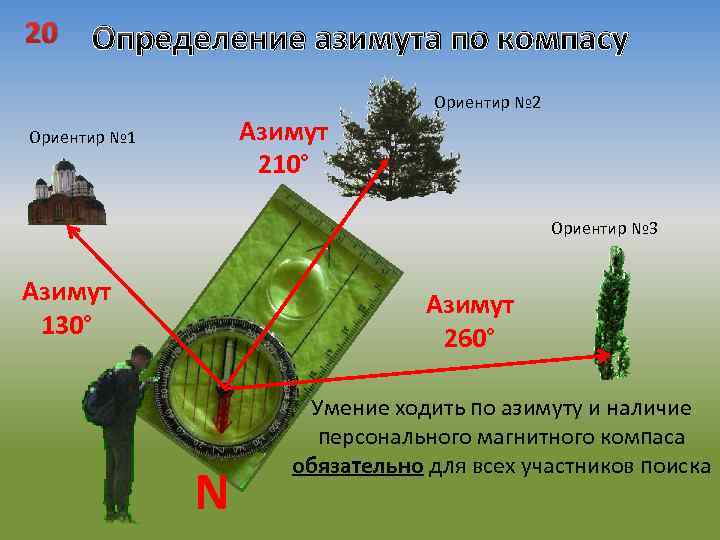

20 Определение азимута по компасу Азимут 210° Ориентир № 1 Ориентир № 2 Ориентир № 3 Азимут 130° Азимут 260° N Умение ходить по азимуту и наличие персонального магнитного компаса обязательно для всех участников поиска

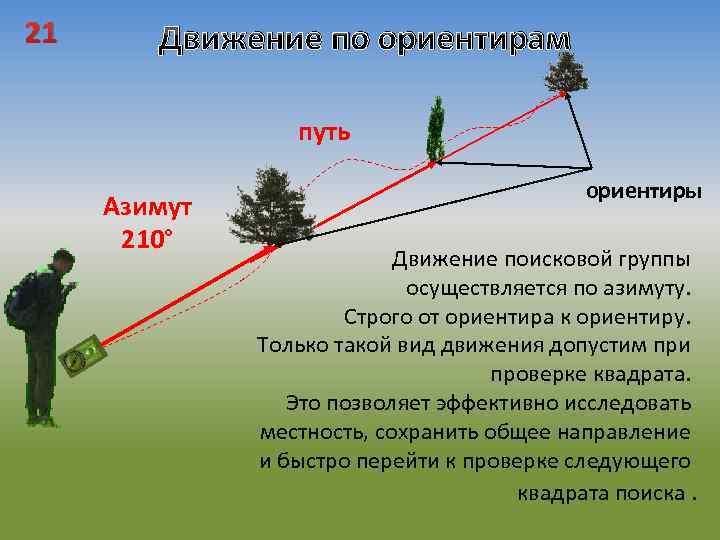

21 Движение по ориентирам путь Азимут 210° ориентиры Движение поисковой группы осуществляется по азимуту. Строго от ориентира к ориентиру. Только такой вид движения допустим при проверке квадрата. Это позволяет эффективно исследовать местность, сохранить общее направление и быстро перейти к проверке следующего квадрата поиска.

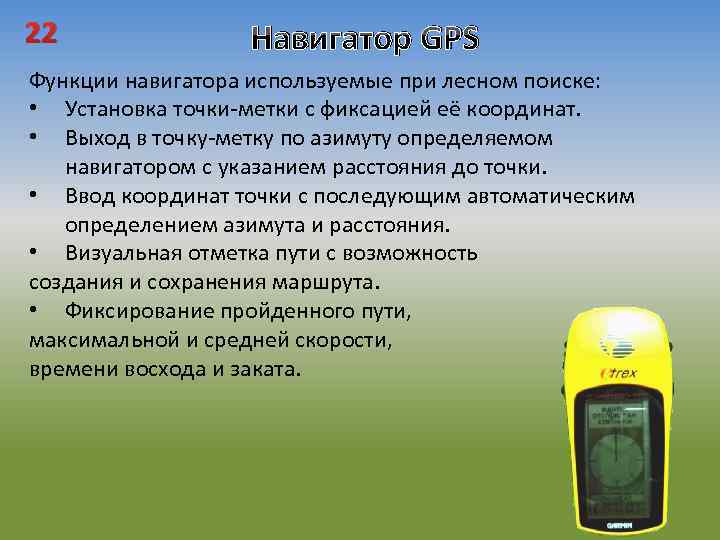

22 Навигатор GPS Функции навигатора используемые при лесном поиске: • Установка точки-метки с фиксацией её координат. • Выход в точку-метку по азимуту определяемом навигатором с указанием расстояния до точки. • Ввод координат точки с последующим автоматическим определением азимута и расстояния. • Визуальная отметка пути с возможность создания и сохранения маршрута. • Фиксирование пройденного пути, максимальной и средней скорости, времени восхода и заката.

23 Местоположения на карте ПОЗИЦИЯ N 54° 01´ 03´´ Е 27° 42´´ широта N долгота E Одна минута длины дуги земного меридиана это 1852 метра (морская миля)

24 Значение строевой подготовки Строевая подготовка, для волонтёров поискового отряда, является обязательным элементом. Благодаря слаженному действию поисковой группы при перестроениях в лесу – экономятся силы и время, что в итоге увеличивает эффективность поисковых мероприятий. Высокий уровень строевой подготовки укрепляет дисциплину, позволяет осуществлять сменяемость волонтёров в группах.

25 Основные строевые команды Предварительная команда подаётся отчётливо, громко и протяжно, чтобы находящиеся в строю поняли, каких действий от них требует командир. Исполнительная команда подаётся после паузы громко, отрывисто и чётко. По исполнительной команде производится немедленное и чёткое её исполнение. С целью привлечь внимание в предварительной команде при необходимости указывается название подразделения или имя волонтёра. Например «Группа- СТОЙ!» или «Владимир два шага прямо. ШАГОМ-МАРШ!» Чтобы отменить или прекратить выполнение приёма подается команда «ОТСТАВИТЬ!» . По этой команде принимается положение которое было до начало выполнения приёма.

26 правый фланг Основные понятия (шеренга) интервал левый фланг интервал шеренга Шеренга – строй в котором люди размещены один возле другого на одной линии. Интервал – расстояние по фронту между людьми. Фланг – правая или левая оконечности строя. При поворотах строя название флангов не изменяются. Фронт – сторона строя в которую люди обращены лицом.

27 Основные понятия (колонна) направляющий замыкающий дистанция колонна Колонна - строй в котором люди расположены в затылок другу на установленную дистанцию. Дистанция – расстояние в глубину между людьми. Направляющий – человек движущийся головным в указанном направлении. По направляющему сообразуют своё движение остальные люди в колонне. Замыкающий – человек движущийся последним в колонне

28 Строевые приемы в составе группы Построение группы производится по команде «Группа в одну шеренгу - СТАНОВИСЬ!» . Подав команду , командир становится в положение «смирно» , лицом в сторону фронта построения ; группа выстраивается влево от командира. С началом построения командир выходит из строя и следит за построением группы. По команде «Группа-РАЗОЙДИСЬ» все быстро на 3 -4 шага выходят из строя. Для сбора группы подаётся команда «Группа – КО МНЕ» , по которой все бегом собираются к командиру.

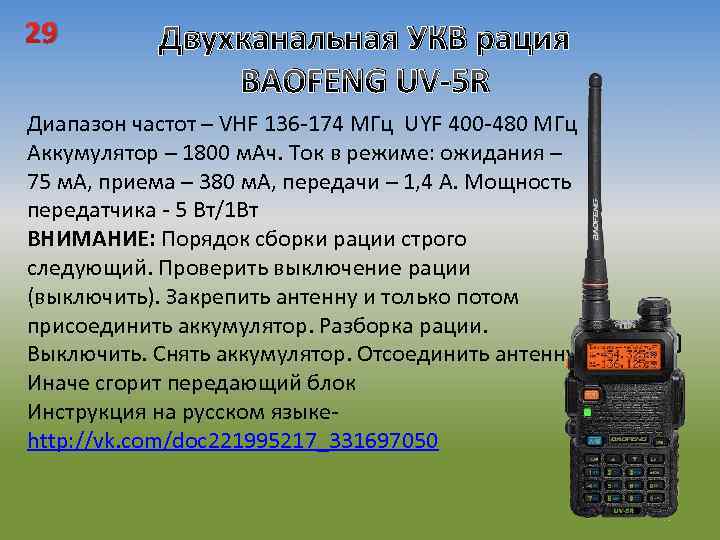

29 Двухканальная УКВ рация BAOFENG UV-5 R Диапазон частот – VHF 136 -174 МГц UYF 400 -480 МГц Аккумулятор – 1800 м. Ач. Ток в режиме: ожидания – 75 м. А, приема – 380 м. А, передачи – 1, 4 А. Мощность передатчика - 5 Вт/1 Вт ВНИМАНИЕ: Порядок сборки рации строго следующий. Проверить выключение рации (выключить). Закрепить антенну и только потом присоединить аккумулятор. Разборка рации. Выключить. Снять аккумулятор. Отсоединить антенну. Иначе сгорит передающий блок Инструкция на русском языкеhttp: //vk. com/doc 221995217_331697050

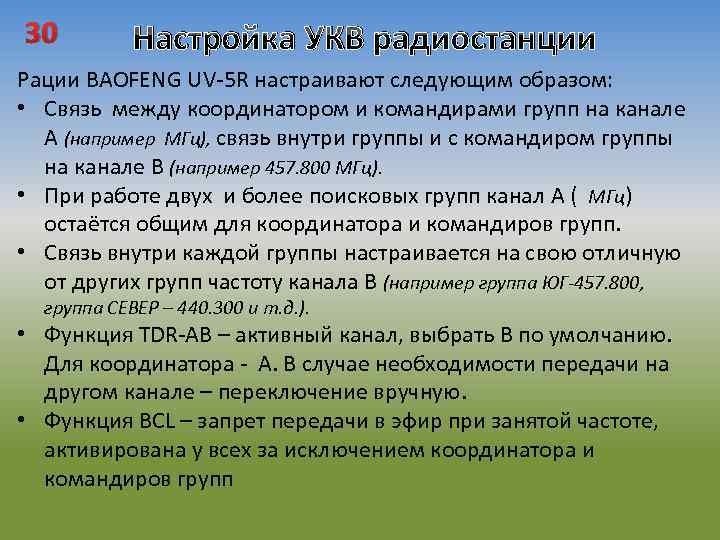

30 Настройка УКВ радиостанции Рации BAOFENG UV-5 R настраивают следующим образом: • Связь между координатором и командирами групп на канале А (например МГц), связь внутри группы и с командиром группы на канале В (например 457. 800 МГц). • При работе двух и более поисковых групп канал А ( МГц) остаётся общим для координатора и командиров групп. • Связь внутри каждой группы настраивается на свою отличную от других групп частоту канала В (например группа ЮГ-457. 800, группа СЕВЕР – 440. 300 и т. д. ). • Функция TDR-AB – активный канал, выбрать В по умолчанию. Для координатора - А. В случае необходимости передачи на другом канале – переключение вручную. • Функция BCL – запрет передачи в эфир при занятой частоте, активирована у всех за исключением координатора и командиров групп

31 Схема радиосвязи Канал А 433. 100 Канал В 457. 800 В Канал В 440. 200 Канал А 433. 100 Канал В 440. 200

32 Правила радиопереговоров Передача в эфире должна вестись по определённым правилам: Установление связи: «Координатор, я- командир группы Юг Андрей, приём» . «Андрей, я координатор, приём» Переговоры по рации: «Координатор, я- Андрей. вышел в квадрат 6488, приём» . «Андрей, я – координатор, понял. Исследуйте квадрат 6488, приём» . «Координатор, я Андрей, понял, приём» При отсутствии помех, хорошо налаженной связи и коротких переговорах разрешается работать без слова «приём» . Переход корреспондента на приём осуществляется по интонации голоса и смыслу переговоров. «Иван, я –Андрей, разрешите проверить рощу» . «Андрей, я. Иван. Разрешаю» .

33 Правила радиопереговоров Команды могут передаваться без предварительного вызова и получения согласия на приём. «Николай, я – Иван. Впереди группа кустов. Проверить, приём» . На принятую команду немедленно даётся обратная повестка с точным повторением команды. «Иван, я-Николай. Впереди группа кустов. Проверить. Выполняю, приём» . Передача цифрового текста производится следующим порядком: двухзначные группы – 24, 43. двадцать четыре, сорок три. трёхзначные – 171. сто семьдесят один. четырёхзначные – 4573. сорок пять семьдесят три. пятизначные – 76481. семьдесят шесть четыреста восемьдесят один. При плохой слышимости разрешается передача отдельными цифрами: единица, двойка, тройка, четвёрка, пятёрка, шестёрка, семёрка, восьмёрка. девятка, ноль.

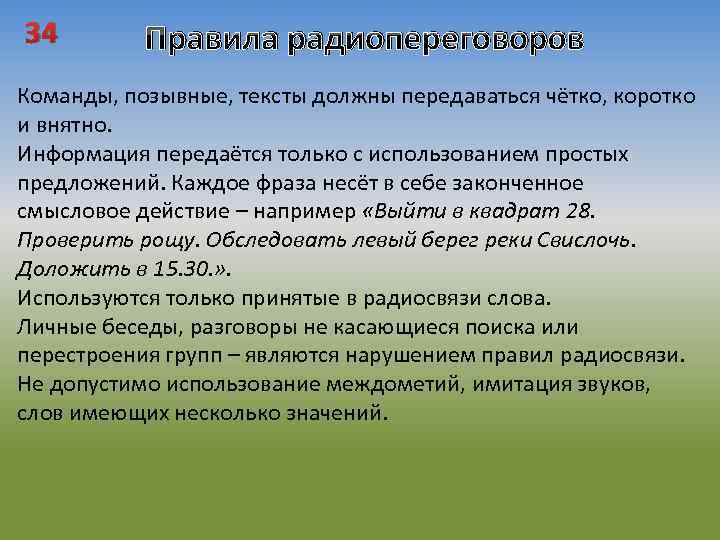

34 Правила радиопереговоров Команды, позывные, тексты должны передаваться чётко, коротко и внятно. Информация передаётся только с использованием простых предложений. Каждое фраза несёт в себе законченное смысловое действие – например «Выйти в квадрат 28. Проверить рощу. Обследовать левый берег реки Свислочь. Доложить в 15. 30. » . Используются только принятые в радиосвязи слова. Личные беседы, разговоры не касающиеся поиска или перестроения групп – являются нарушением правил радиосвязи. Не допустимо использование междометий, имитация звуков, слов имеющих несколько значений.

35 Правила радиопереговоров Лексика «Слушать всем» - особо значимая информация «Разрешите» - запрос на выполнение действий. «Понял» - подтверждение получения информации. «Выполняю» - подтверждение выполнения действий «Отставить» - команда на отмену действия, приказа. . «Добро» - согласие с чем либо. «Отказ» - несогласие с решением, предложением, просьбой. «Повторить» –если приказ не принят или не понят адресатом. «Подтвердить» - требования адресату повторить приказ для уверенности в его приёме и правильном понимании. «Прием» – передаётся в конце передачи.

36 Звуковые сигналы (свисток) Одиночные (< 5), длинные звуки свистка– сигнал для потерявшегося. 3 сек 3 сек Коротки звук свистка (< 5) – сигнал аварии, призыв о помощи. 1 сек 1 сек 1 сек Серия (< 5) чередующихся коротких и длинных звуков свистка– сигнал сбора «Все ко мне!» Подаётся командиром группы. 1 сек 3 сек

37 Технология поиска Основной технологией наземного поиска остается способ аудиовизуального обследования местности группами спасателей в пешем порядке. Наиболее актуален поиск при котором используются методы Поиск по местным ориентирам Редкого прочесывания по квадратам.

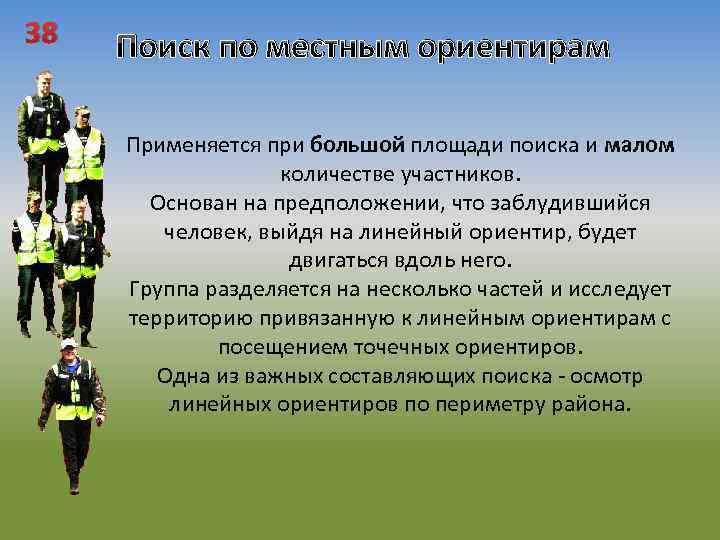

38 Поиск по местным ориентирам Применяется при большой площади поиска и малом количестве участников. Основан на предположении, что заблудившийся человек, выйдя на линейный ориентир, будет двигаться вдоль него. Группа разделяется на несколько частей и исследует территорию привязанную к линейным ориентирам с посещением точечных ориентиров. Одна из важных составляющих поиска - осмотр линейных ориентиров по периметру района.

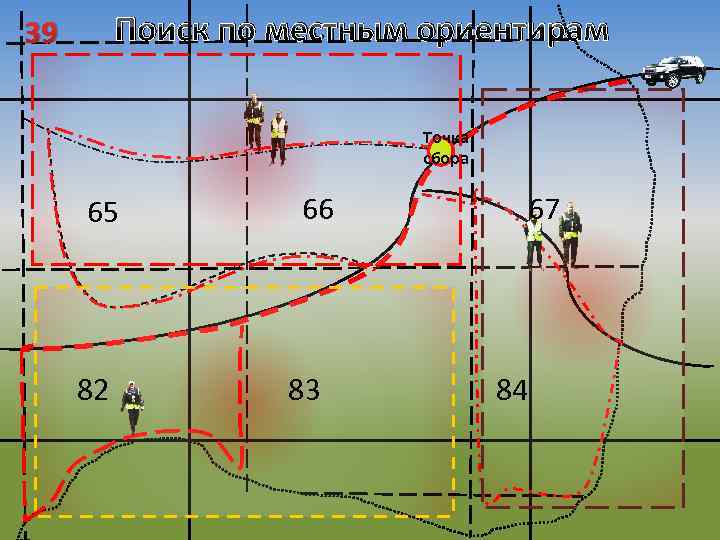

Поиск по местным ориентирам 39 Точка сбора 65 82 66 83 67 84

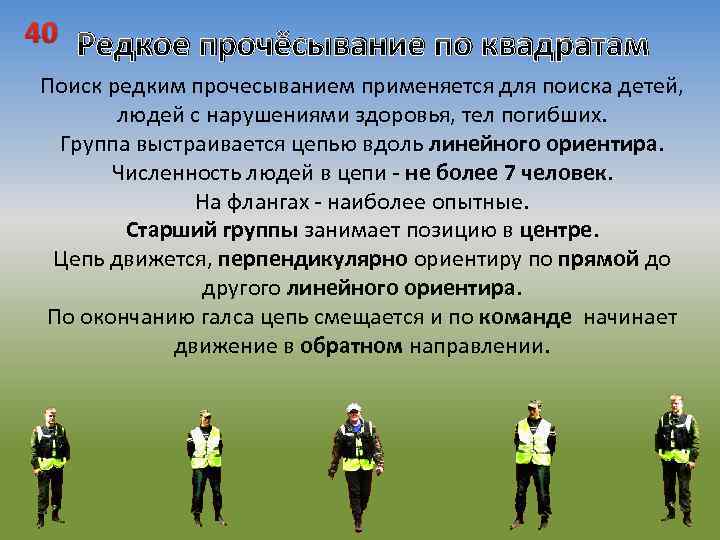

40 Редкое прочёсывание по квадратам Поиск редким прочесыванием применяется для поиска детей, людей с нарушениями здоровья, тел погибших. Группа выстраивается цепью вдоль линейного ориентира. Численность людей в цепи - не более 7 человек. На флангах - наиболее опытные. Старший группы занимает позицию в центре. Цепь движется, перпендикулярно ориентиру по прямой до другого линейного ориентира. По окончанию галса цепь смещается и по команде начинает движение в обратном направлении.

41 Редкое прочёсывание (экипаж) (дистанции, интервалы, направление) 20 шагов Реальный путь 80 шагов/ 70 метров 20 шагов Движение по азимуту

42 Редкое прочёсывание (7 человек) (дистанции, интервалы, направление) 20 шагов Реальный путь 120 шагов/ 100 метров 20 шагов Движение по азимуту

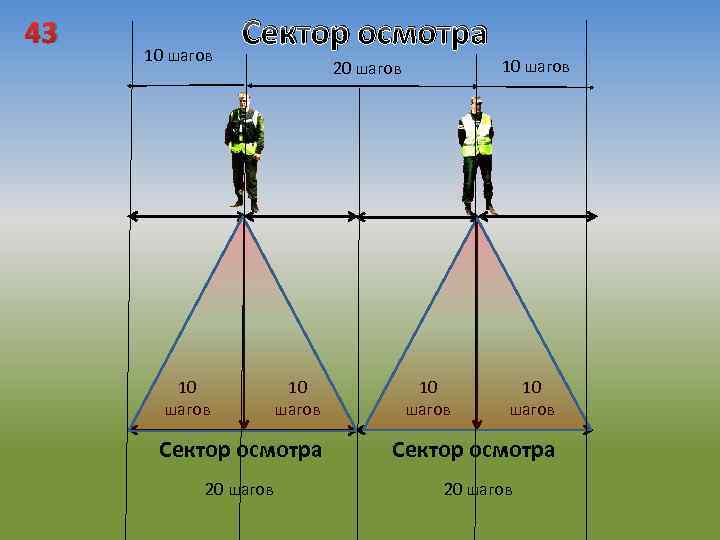

43 10 шагов Сектор осмотра 10 шагов 20 шагов 10 шагов Сектор осмотра 20 шагов

44 Построение группы для поиска Команда «Группа в шеренгу. СТАНОВИСЬ» Командир занимает место в середине строя

45 Построение группы для поиска Команда «Группа прямо на дистанцию. . . шагов. Направляющий на месте. Шагом МАРШ» . Направляющий № 1 остаётся на месте. Остальные обходят его и движутся в перёд. № 2 выйдя на заданную дистанцию (указанное количество шагов. ) делает шаг в сторону и останавливается. № 3 отсчитывает шаги от № 2 и повторяет его маневр. Так делают и остальные члены группы. Замыкающий № 5 выйдя на свою позицию, докладывает. «Построение закончено» и поднимает руку вверх. замыкающий 5 4 направляющий 3 2 1 2 2 дистанция 3 4 дистанция замыкающий дистанция 5

46 Подготовка и команды в движении Закончив построение группы, командир голосом и по рации, сообщает значение азимута, например «АЗИМУТ 90 градусов» . Личный состав дублирует голосом значение азимута и каждый устанавливает его на лимбе своего компаса. Далее все определяют ближайший для себя ориентир и каждый докладывает. Например. «Иванов готов. Азимут 90 градусов» . Получив рапорт о готовности от всех членов группы командир подаёт команду - «ДВИЖЕНИЕ» , которая дублируется каждым волонтёром группы. Во время движения, в случае необходимости, командир подает команду «ГРУППА. СТОЙ» Эта команда также дублируется голосом всеми в группе. После остановки, движение возобновляется только по команде командира «Группа. Движение» , с дублированием каждым членом группы.

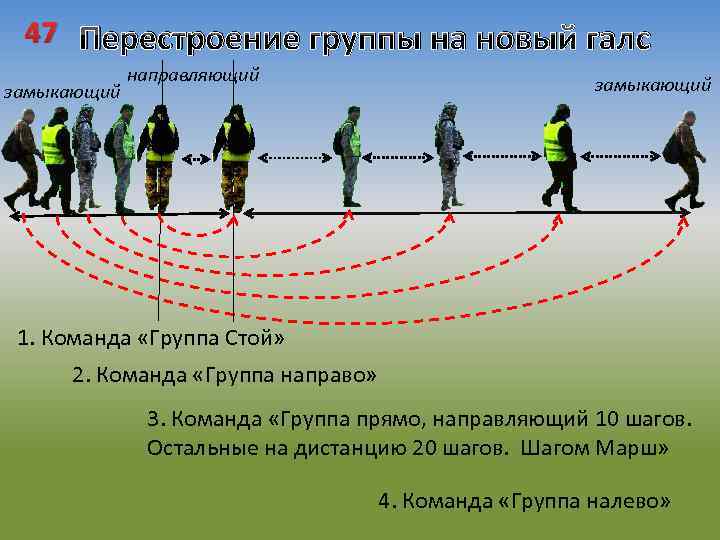

47 Перестроение группы на новый галс замыкающий направляющий замыкающий 1. Команда «Группа Стой» 2. Команда «Группа направо» 3. Команда «Группа прямо, направляющий 10 шагов. Остальные на дистанцию 20 шагов. Шагом Марш» 4. Команда «Группа налево»

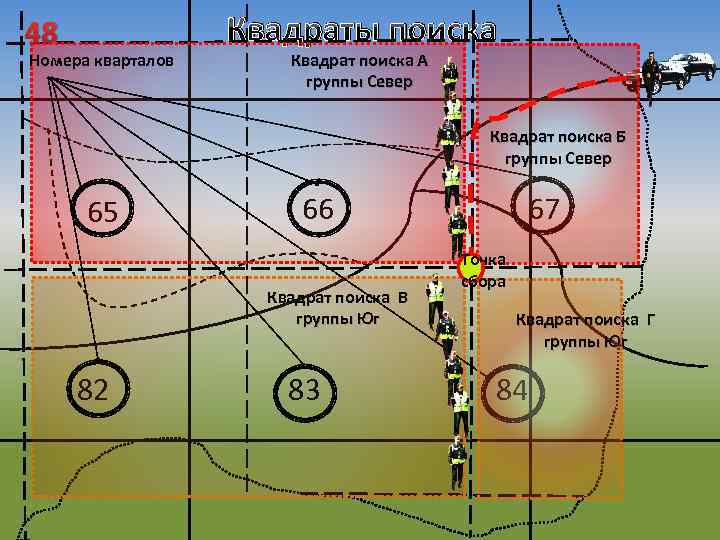

48 Номера кварталов Квадраты поиска Квадрат поиска А группы Север Квадрат поиска Б группы Север 65 66 Квадрат поиска В группы Юг 82 83 67 Точка сбора Квадрат поиска Г группы Юг 84

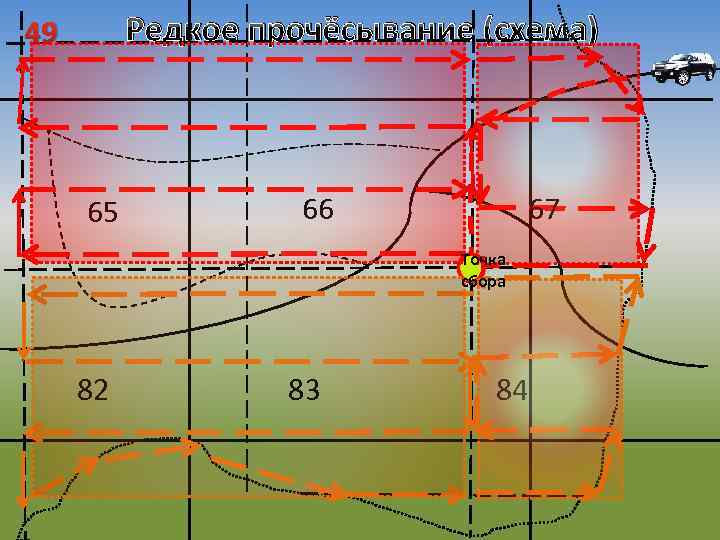

Редкое прочёсывание (схема) 49 65 66 67 Точка сбора 82 83 84

50 Особенности ориентирования в лесу Необходимо помнить, что направление движения надо сверять по компасу каждые 2 -3 минуты. Тогда движение будет наиболее прямолинейным. Солнце движется по небосклону на 15° в час слева направо. Тропы в лесу всегда ведут к каким-либо объектам - рекам, озерам, населенным пунктам, убежищам в лесу. Тропы обычно пересекают болота в самом узком месте. Наличие большого количества часто пересекающихся троп говорит о близости населенного пункта или дороги. Звериные тропы отличаются плохой проходимостью. Идут под нависающими ветвями, в зарослях. Движение по лесу в темноте не имеет смысла. Человек легко может получить травму.

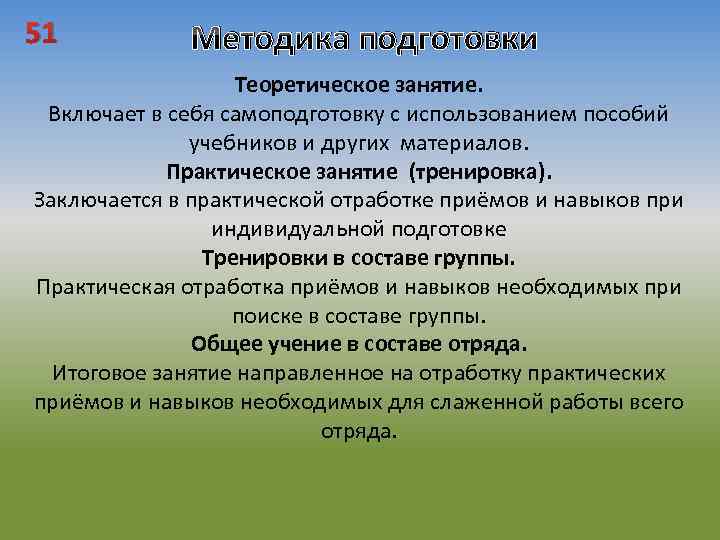

51 Методика подготовки Теоретическое занятие. Включает в себя самоподготовку с использованием пособий учебников и других материалов. Практическое занятие (тренировка). Заключается в практической отработке приёмов и навыков при индивидуальной подготовке Тренировки в составе группы. Практическая отработка приёмов и навыков необходимых при поиске в составе группы. Общее учение в составе отряда. Итоговое занятие направленное на отработку практических приёмов и навыков необходимых для слаженной работы всего отряда.

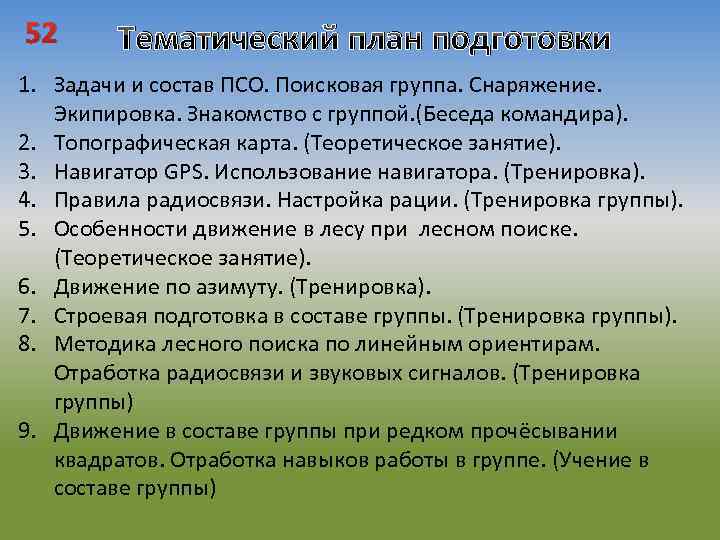

52 Тематический план подготовки 1. Задачи и состав ПСО. Поисковая группа. Снаряжение. Экипировка. Знакомство с группой. (Беседа командира). 2. Топографическая карта. (Теоретическое занятие). 3. Навигатор GPS. Использование навигатора. (Тренировка). 4. Правила радиосвязи. Настройка рации. (Тренировка группы). 5. Особенности движение в лесу при лесном поиске. (Теоретическое занятие). 6. Движение по азимуту. (Тренировка). 7. Строевая подготовка в составе группы. (Тренировка группы). 8. Методика лесного поиска по линейным ориентирам. Отработка радиосвязи и звуковых сигналов. (Тренировка группы) 9. Движение в составе группы при редком прочёсывании квадратов. Отработка навыков работы в группе. (Учение в составе группы)

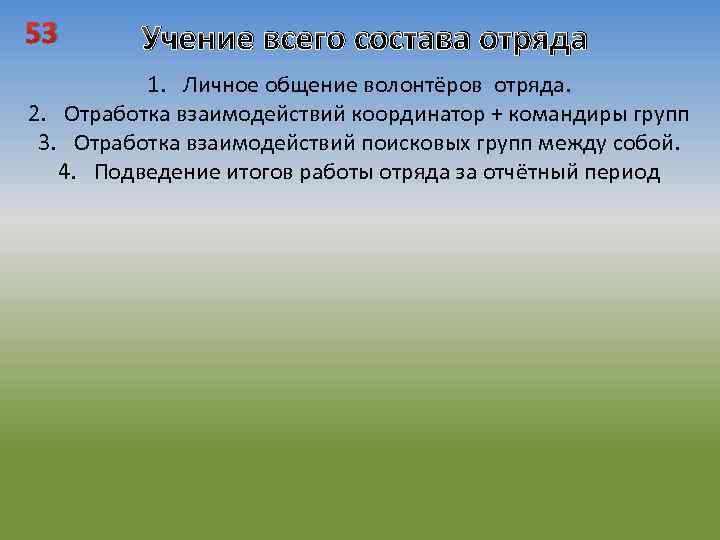

53 Учение всего состава отряда 1. Личное общение волонтёров отряда. 2. Отработка взаимодействий координатор + командиры групп 3. Отработка взаимодействий поисковых групп между собой. 4. Подведение итогов работы отряда за отчётный период

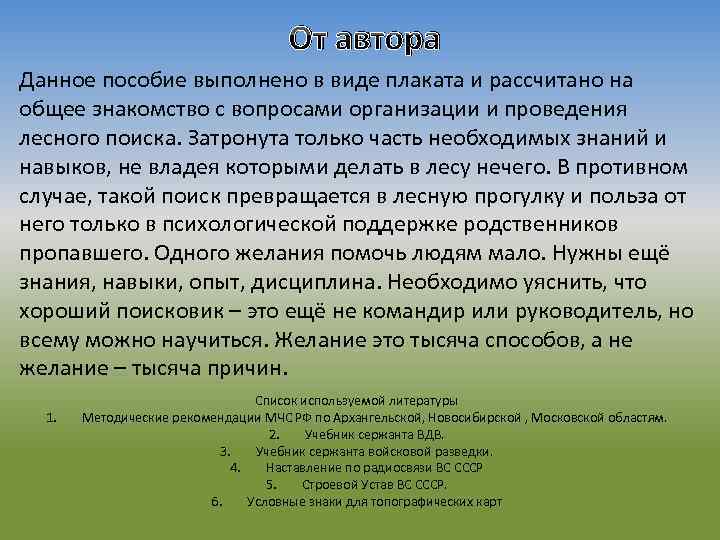

От автора Данное пособие выполнено в виде плаката и рассчитано на общее знакомство с вопросами организации и проведения лесного поиска. Затронута только часть необходимых знаний и навыков, не владея которыми делать в лесу нечего. В противном случае, такой поиск превращается в лесную прогулку и польза от него только в психологической поддержке родственников пропавшего. Одного желания помочь людям мало. Нужны ещё знания, навыки, опыт, дисциплина. Необходимо уяснить, что хороший поисковик – это ещё не командир или руководитель, но всему можно научиться. Желание это тысяча способов, а не желание – тысяча причин. 1. Список используемой литературы Методические рекомендации МЧС РФ по Архангельской, Новосибирской , Московской областям. 2. Учебник сержанта ВДВ. 3. Учебник сержанта войсковой разведки. 4. Наставление по радиосвязи ВС СССР 5. Строевой Устав ВС СССР. 6. Условные знаки для топографических карт
