LEO Lightweight with Extreme Oportunities Properties Dezember 2013

LEO Lightweight with Extreme Oportunities Properties Dezember 2013

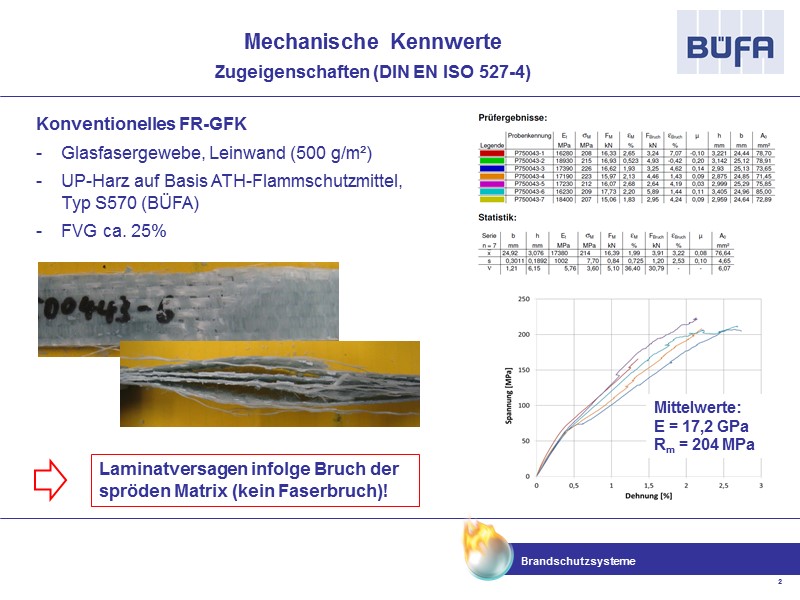

Mechanische Kennwerte Zugeigenschaften (DIN EN ISO 527-4) Glasfasergewebe, Leinwand (500 g/m²) UP-Harz auf Basis ATH-Flammschutzmittel, Typ S570 (BÜFA) FVG ca. 25% Mittelwerte: E = 17,2 GPa Rm = 204 MPa Konventionelles FR-GFK Laminatversagen infolge Bruch der spröden Matrix (kein Faserbruch)!

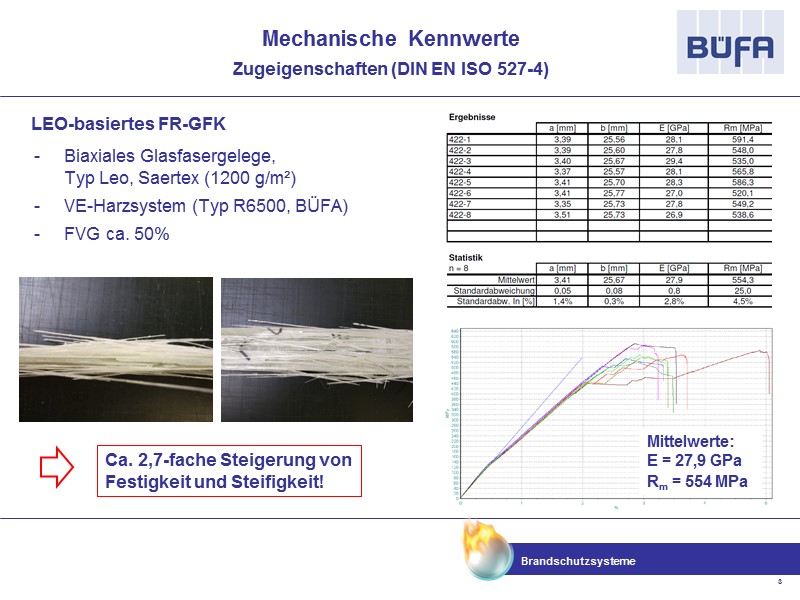

Biaxiales Glasfasergelege, Typ Leo, Saertex (1200 g/m²) VE-Harzsystem (Typ R6500, BÜFA) FVG ca. 50% Mechanische Kennwerte Zugeigenschaften (DIN EN ISO 527-4) Mittelwerte: E = 27,9 GPa Rm = 554 MPa Ca. 2,7-fache Steigerung von Festigkeit und Steifigkeit! LEO-basiertes FR-GFK

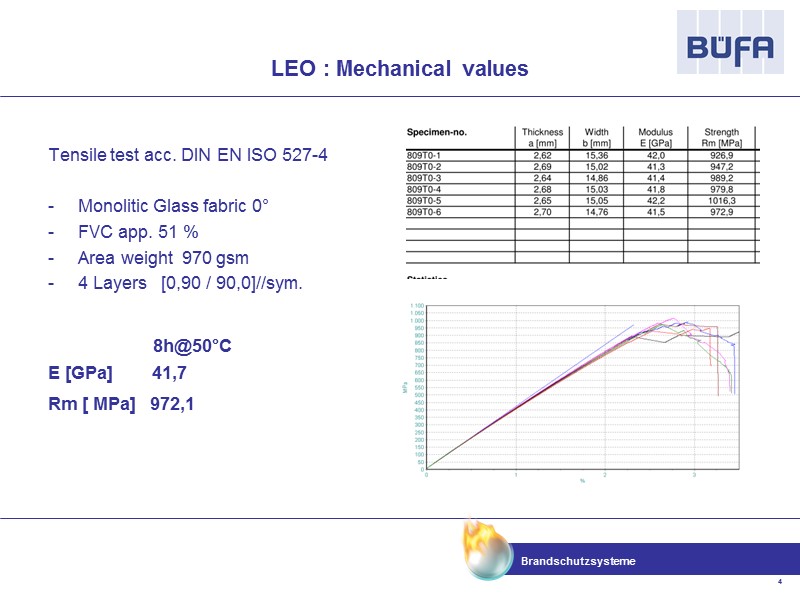

Tensile test acc. DIN EN ISO 527-4 Monolitic Glass fabric 0° FVC app. 51 % Area weight 970 gsm 4 Layers [0,90 / 90,0]//sym. 8h@50°C E [GPa] 41,7 Rm [ MPa] 972,1 LEO : Mechanical values

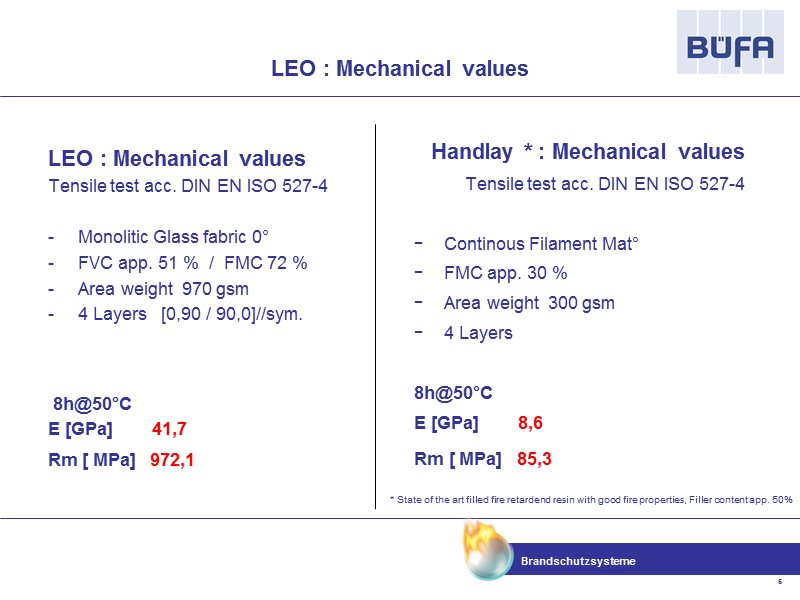

LEO : Mechanical values Tensile test acc. DIN EN ISO 527-4 Monolitic Glass fabric 0° FVC app. 51 % / FMC 72 % Area weight 970 gsm 4 Layers [0,90 / 90,0]//sym. 8h@50°C E [GPa] 41,7 Rm [ MPa] 972,1 Handlay * : Mechanical values Tensile test acc. DIN EN ISO 527-4 Continous Filament Mat° FMC app. 30 % Area weight 300 gsm 4 Layers 8h@50°C E [GPa] 8,6 Rm [ MPa] 85,3 * State of the art filled fire retardend resin with good fire properties, Filler content app. 50% LEO : Mechanical values

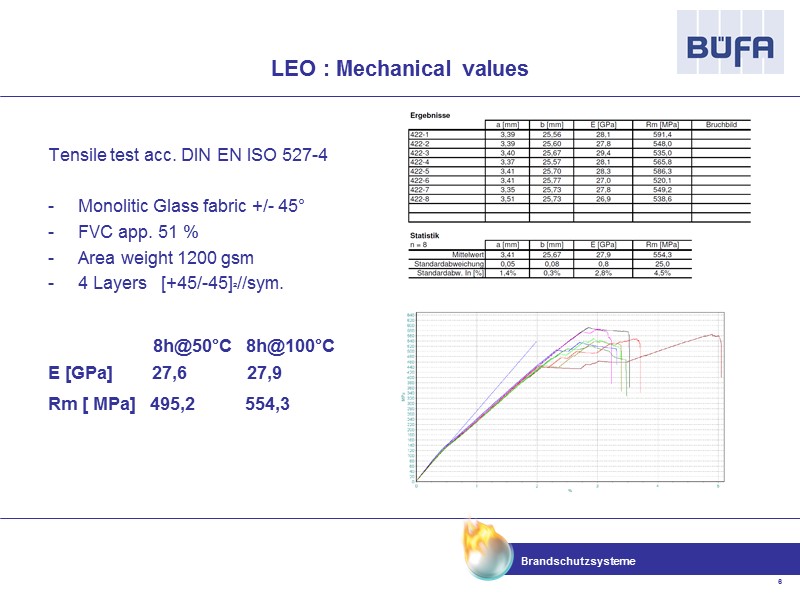

Tensile test acc. DIN EN ISO 527-4 Monolitic Glass fabric +/- 45° FVC app. 51 % Area weight 1200 gsm 4 Layers [+45/-45]²//sym. 8h@50°C 8h@100°C E [GPa] 27,6 27,9 Rm [ MPa] 495,2 554,3 LEO : Mechanical values

3-Point bending acc. DIN EN ISO 14125 Monolitic Glass fabric +/- 45° FVC app. 51 % Area weight 1200 gsm 4 Layers [+45/-45]²//sym. 8h@50°C 8h@100°C E [GPa] 30,4 30,4 Rm [ MPa] 802,1 968,3 LEO : Mechanical values

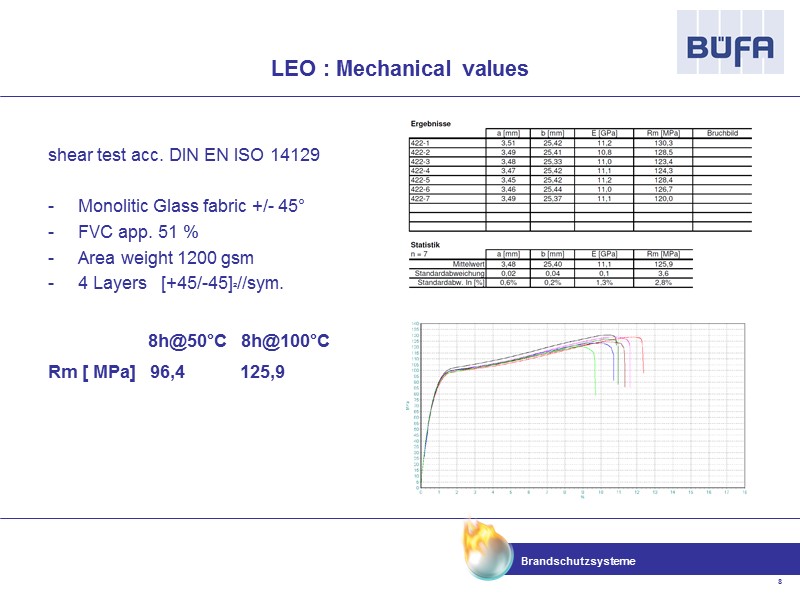

shear test acc. DIN EN ISO 14129 Monolitic Glass fabric +/- 45° FVC app. 51 % Area weight 1200 gsm 4 Layers [+45/-45]²//sym. 8h@50°C 8h@100°C Rm [ MPa] 96,4 125,9 LEO : Mechanical values

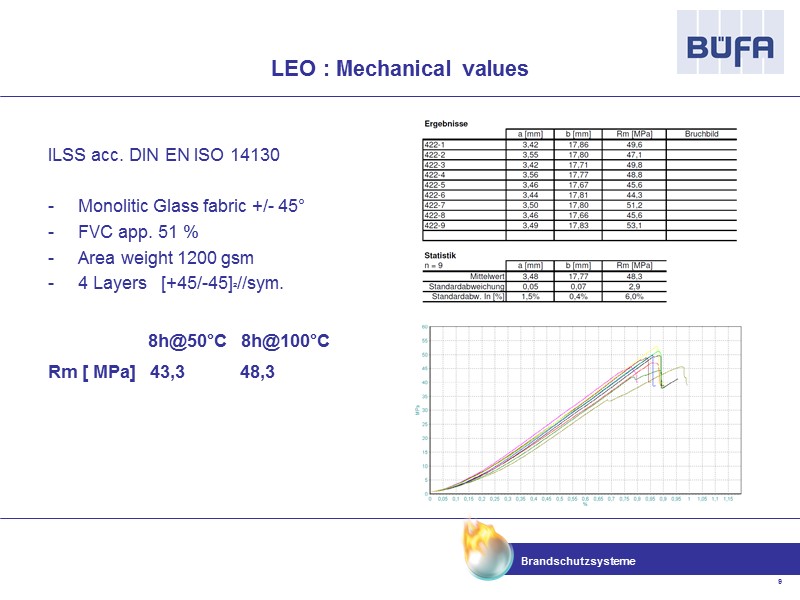

LEO : Mechanical values ILSS acc. DIN EN ISO 14130 Monolitic Glass fabric +/- 45° FVC app. 51 % Area weight 1200 gsm 4 Layers [+45/-45]²//sym. 8h@50°C 8h@100°C Rm [ MPa] 43,3 48,3

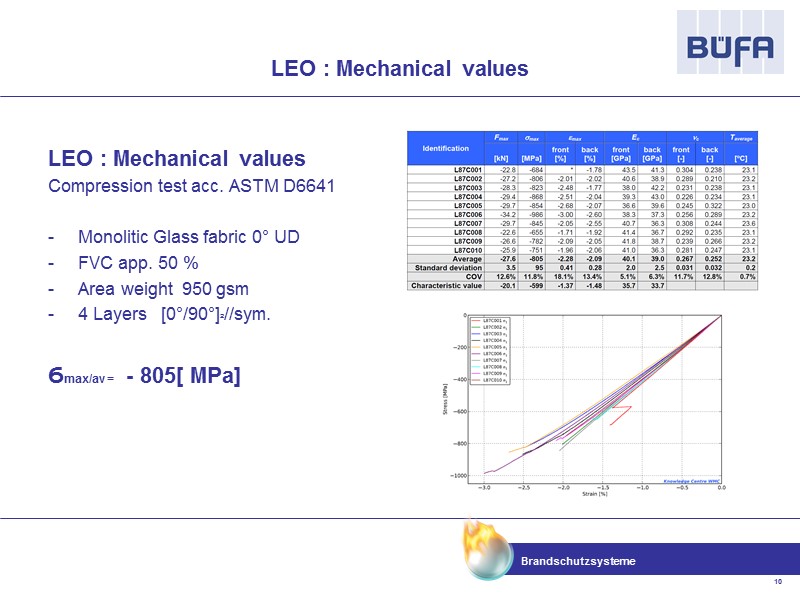

LEO : Mechanical values Compression test acc. ASTM D6641 Monolitic Glass fabric 0° UD FVC app. 50 % Area weight 950 gsm 4 Layers [0°/90°]²//sym. Ϭmax/av = - 805[ MPa] LEO : Mechanical values

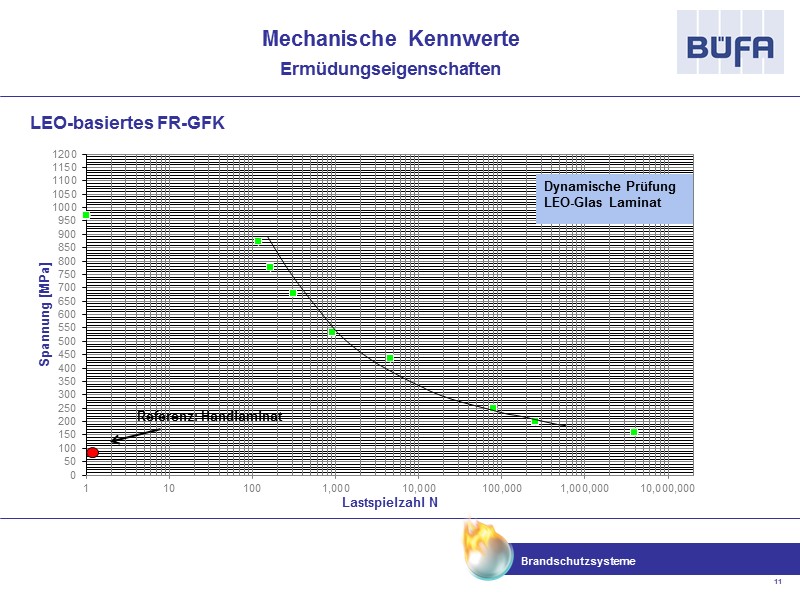

Referenz: Handlaminat Mechanische Kennwerte Ermüdungseigenschaften LEO-basiertes FR-GFK

LEO : Fatique Properties

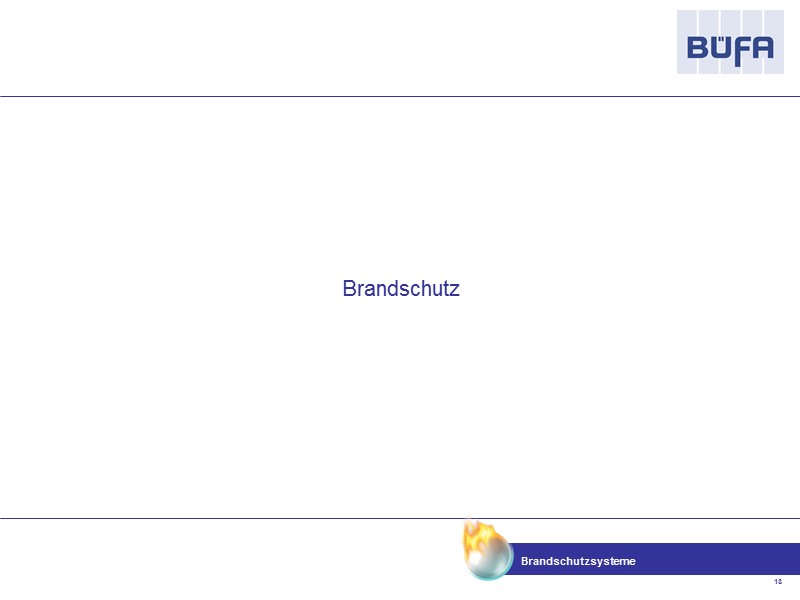

Brandschutz

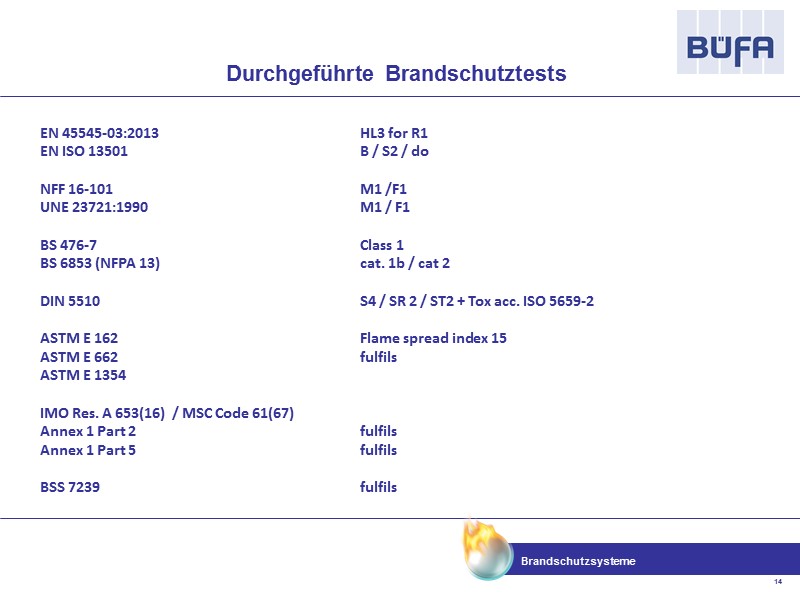

Durchgeführte Brandschutztests EN 45545-03:2013 HL3 for R1 EN ISO 13501 B / S2 / do NFF 16-101 M1 /F1 UNE 23721:1990 M1 / F1 BS 476-7 Class 1 BS 6853 (NFPA 13) cat. 1b / cat 2 DIN 5510 S4 / SR 2 / ST2 + Tox acc. ISO 5659-2 ASTM E 162 Flame spread index 15 ASTM E 662 fulfils ASTM E 1354 IMO Res. A 653(16) / MSC Code 61(67) Annex 1 Part 2 fulfils Annex 1 Part 5 fulfils BSS 7239 fulfils

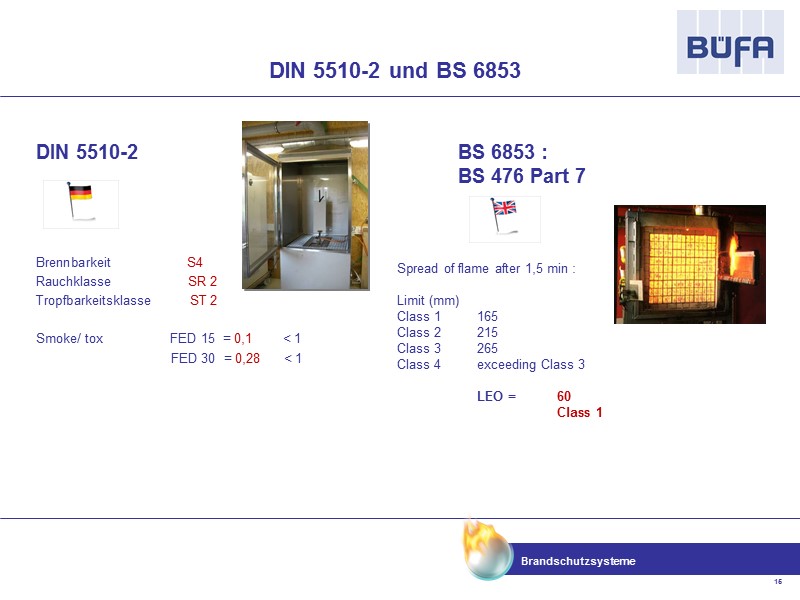

DIN 5510-2 und BS 6853 DIN 5510-2 Brennbarkeit S4 Rauchklasse SR 2 Tropfbarkeitsklasse ST 2 Smoke/ tox FED 15 = 0,1 < 1 FED 30 = 0,28 < 1 BS 6853 : BS 476 Part 7 Spread of flame after 1,5 min : Limit (mm) Class 1 165 Class 2 215 Class 3 265 Class 4 exceeding Class 3 LEO = 60 Class 1

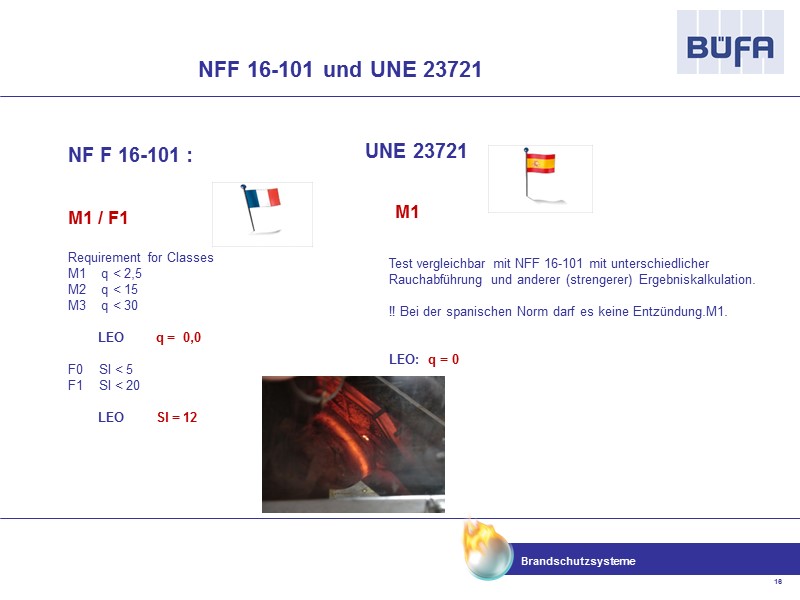

NFF 16-101 und UNE 23721 NF F 16-101 : M1 / F1 Requirement for Classes M1 q < 2,5 M2 q < 15 M3 q < 30 LEO q = 0,0 F0 SI < 5 F1 SI < 20 LEO SI = 12 UNE 23721 Test vergleichbar mit NFF 16-101 mit unterschiedlicher Rauchabführung und anderer (strengerer) Ergebniskalkulation. !! Bei der spanischen Norm darf es keine Entzündung.M1. LEO: q = 0 M1

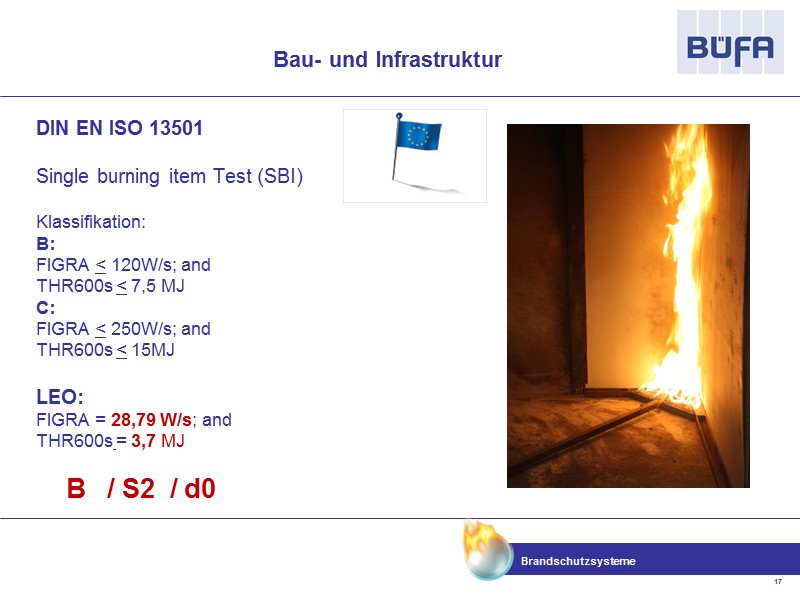

Bau- und Infrastruktur DIN EN ISO 13501 Single burning item Test (SBI) Klassifikation: B: FIGRA < 120W/s; and THR600s < 7,5 MJ C: FIGRA < 250W/s; and THR600s < 15MJ LEO: FIGRA = 28,79 W/s; and THR600s = 3,7 MJ B / S2 / d0

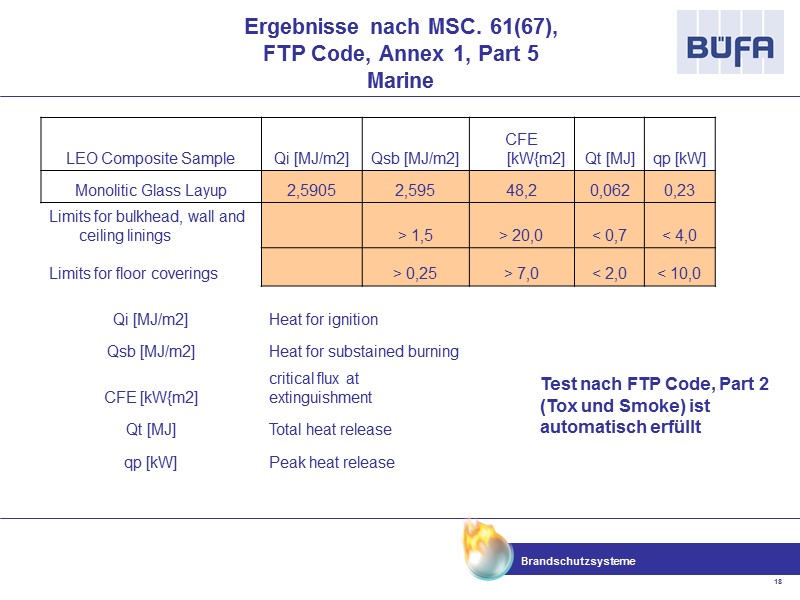

Ergebnisse nach MSC. 61(67), FTP Code, Annex 1, Part 5 Marine Test nach FTP Code, Part 2 (Tox und Smoke) ist automatisch erfüllt
